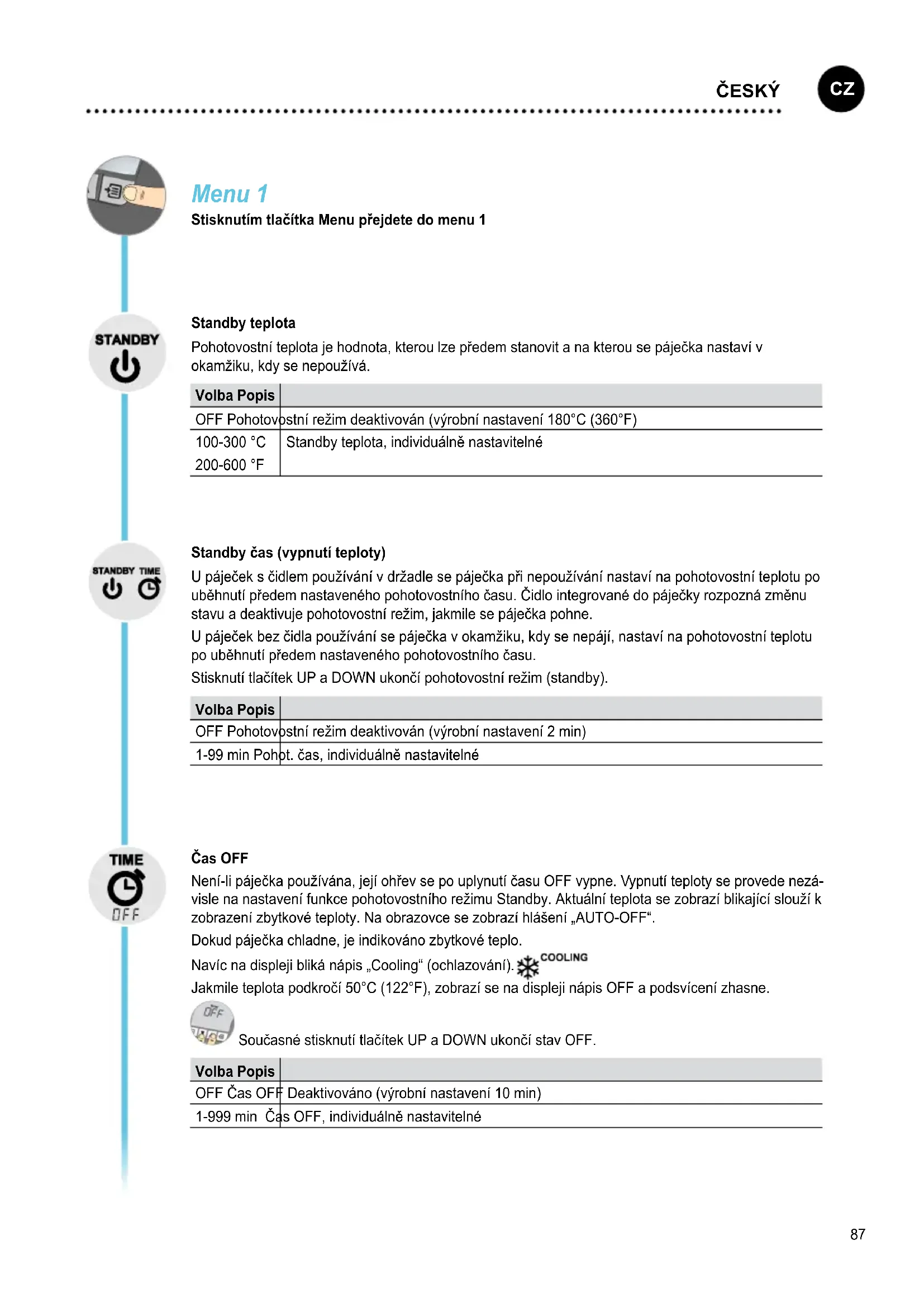

Menu 1 Stisknutm tlačtka Menu přejdete do menu 1 Standby teplota Pohotovostní teplota je hodnota, kterou lze předem stanovit a na kterou se páječka nastaví v okamžiku, kdy se nepoužívá. Volba Popis OFF Pohotovostní režim deaktivován (výrobní nastavení 180°C (360°F) 100-300 °C 200-600 °F Standby teplota, individuálně nastavitelné Standby čas (vypnut teploty) U páječek s čidlem používání v držadle se páječka při nepoužívání nastaví na pohotovostní teplotu po uběhnutí předem nastaveného pohotovostního času. Čidlo integrované do páječky rozpozná změnu stavu a deaktivuje pohotovostní režim, jakmile se páječka pohne. U páječek bez čidla používání se páječka v okamžiku, kdy se nepájí, nastaví na pohotovostní teplotu po uběhnutí předem nastaveného pohotovostního času. Stisknutí tlačítek UP a DOWN ukončí pohotovostní režim (standby). Volba Popis OFF Pohotovostní režim deaktivován (výrobní nastavení 2 min) 1-99 min Pohot. čas, individuálně nastavitelné Čas OFF Není-li páječka používána, její ohřev se po uplynutí času OFF vypne. Vypnutí teploty se provede nezá- visle na nastavení funkce pohotovostního režimu Standby. Aktuální teplota se zobrazí blikající slouží k zobrazení zbytkové teploty. Na obrazovce se zobrazí hlášení „AUTO-OFF“. Dokud páječka chladne, je indikováno zbytkové teplo. Navíc na displeji bliká nápis „Cooling“ (ochlazování). Jakmile teplota podkročí 50°C (122°F), zobrazí se na displeji nápis OFF a podsvícení zhasne. Současné stisknutí tlačítek UP a DOWN ukončí stav OFF. Volba Popis OFF Čas OFF Deaktivováno (výrobní nastavení 10 min) 1-999 min Čas OFF, individuálně nastavitelné

ČESKÝ88 Funkce Window Volba 1 (výrobn nastaven): Bezpotenciálový ovládací vstup nastavit na ES FE. Omezení teplotního rozsahu na ± 1-99 °C (±1-180 °F) vzhledem k teplotě blokované funkcí „LOCK“. Blokovaná teplota tak představuje střed nastavitelného teplotního rozsahu. Volba 2: Bezpotenciálový ovládací vstup nastavit na ES rob. Pomocí funkce WINDOW lze na základě nastavené a zablokované teploty nastavit teplotní rozsah ± 1-99 °C (±1 -180 °F). Pokud se skutečná teplota nachází v rámci tohoto rozsahu, sepne se bezpoten- ciálový kontakt (výstup elektronického vazebního členu). Volba Popis OFF Funkce Window Deaktivováno (výrobní nastavení OFF) 1-99 °C 1-180 °F Funkce Window, individuálně nastavitelné Lock Zablokování stanice. Po zablokování stanice není již možné na přístroji změnit nastavení. Výjimka 1: Tlačítka xní teploty aktivována. Výjimka 2: Funkce Window Volba 1. Všechna ostatní nastavení není až do odblokování možné měnit. Zablokován stanice Zadejte požadovaný třímístný blokovací kód (mezi 001-999) a potvrďte jej tlačítkem v menu. Blokování se zaktivuje (na obrazovce se zobrazí symbol zámku). Odblokován stanice Stiskněte tlačítko v menu. Na displeji se zobrazí ON. Zadejte třímístny blokovací kód. Potvrďte kód tlačítkem v menu. Zapomněli jste kód? Obraťte se prosím na náš zákaz- nický servis: technical-service@ weller-tools.com

ČESKÝ89 Tep. kompenzace Skutečnou teplotu pájecího hrotu lze přizpůsobit zadáním hodnoty offsetu teploty o ± 40 °C (± 72 °F). °C °F Přepínání teplotní jednotky Volba Popis °C Celsius °F Fahrenheit

ČESKÝ90 Menu 2 Dlouhým stisknutm tlačtka Menu (3 sekundy) přejdete do menu 2 Fixn teploty Aktivování dvou individuálně nastavitelných xních teplot Volba Popis ON Fixní teploty aktivováno OFF Fixní teploty Deaktivováno (výrobní nastavení) Jsou-li aktivovány xní teploty, lze je vybírat a měnit stisknutím tlačítek UP a DOWN. Podsvcen Volba Popis 0-100% Jas LCD (výrobní nastavení 80%) Beznapěťový spnac výstup Výběr výstupu Zero Smog nebo robotického výstupu Volba Popis ES FE Výstup Zero Smog aktivován (výrobní nastavení) ES rob Robotický výstup aktivován Citlivost Volba Popis

Necitlivé – reaguje na výrazný (dlouhý) pohyb

3 Standard (výrobní nastavení)

5 Citlivé - reaguje na lehký (krátký) pohyb

Přklad Kongurace ZeroSmog výstupu

ČESKÝ92 Nastaven na výchoz hodnoty

sec Při zapínání: Exit, UP a DOWN podržet 3 sekundy stisknuté Detekce nástroje a limit přetžen Modely WT 1 a WT 1H disponují automatickou detekcí nástroje, která k připojenému nástroji přiřadí odpovídající ovládací parametry. Aby se zabránilo přetížení stanice, jsou podporovány pouze kompatibilní nástroje: WT 1 max. 90 W: WSP 80, WP 80, WTP 90, WP 65, WST 82, WSB 80, WHP 80, WTA 50, LR 21, MPR 80, WMP, FE 75 WT 1H max. 150 W (200 W): WSP 80, WP 80, WTP 90, WP 120, WSP 150, WP 200*, WP 65, WST 80, WSB 80, WSB 150, WHP 80, WTA 50, LR 21, MPR 80, WMP, FE 75 *maximální výkon 150 Watt Vyrovnán potenciálů

Různým zapojením zdířky s 3,5 mm pomocným kontaktem jsou možné 4 varianty: a Tvrdě uzemněno bez zástrčky (stav při dodání). b Vyrovnání potenciálů se zástrčkou, vyrovnávací vedení na středovém kontaktu. c Bez potenciálu se zástrčkou d Měkce uzemněno se zástrčkou a vpájeným odporem.

ČESKÝ93 Pájen a odpájen Pájecí práce provádějte podle provozního návodu připojené páječky. Manipulace s pájecmi hroty

• Při prvním zahřátí smáčejte selektivní a cínovatelný pájecí hrot pájkou. Tím odstraníte zoxidovanou vrstvu a nečistoty na hrotu vzniklé skladováním.

• Při přestávkách v pájení a před odložením pájedla dbejte na to, aby byl pájecí hrot dobře pocínovaný.

• Nepoužívejte příliš agresivní tavidla.

• Vždy dbejte na řádné usazení pájecího hrotu.

• Nastavte co nejnižší pracovní teplotu.

• Použijte k aplikaci co největší tvar pájecího hrotu Základní pravidlo: velikost přibližně jako pájecí podložka.

• Zajistěte plošný přenos tepla mezi pájecím hrotem a pájeným místem tím, že pájecí hrot řádně pocínujete.

• V případě delší přestávky v práci pájecí systém vypněte, nebo použijte funkci Weller pro snížení teploty při nepoužívání.

• Než pájedlo na delší čas odložíte, smočte hrot v páječce.

• Páječku nanášejte přímo na místo pájení, ne na pájecí hrot.

• Vyměňujte pájecí hroty pomocí příslušného nástroje.

• Nevyvíjejte mechanický tlak na pájecí hrot. Upozornění ídicí jednotky jsou seízeny na stední velikost pájecích hrot. Výmna hrotu nebo použití jiného tvaru hrotu mže vést k odchylkám. Chybová hláenı

chyb Hláen/symptom Možná přčina Opatřen k nápravě

„- - -“ • Nástroj nebyl rozeznán

• Nástroj není kompatibilní

• Zkontrolujte připojenı

• Zkontrolujte připojený nástroj

• ádná funkce obrazovky (obrazovka vypnuta)

• Zkontrolujte pojistky zařı

• OFF • Stanice se nachází v pohotovostním režimu Standby nebo v režimu OFF

• Aktivujte opět páječku tlačítky UP nebo Down

• Nástroj zůstává chladný • Stanice se nachází v pohotovostním režimu Standby nebo v režimu OFF

• Aktivujte opět páječku tlačítky UP nebo Down

• Zobrazení teploty na displeji

• Nástroj zůstává chladný

• Ohřev je vadný • Zkontrolujte/ vyměňte pájecí nástroj

• Stanice nefunguje jako obvykle

• Parametr špatně nastavený • Resetujte stanici na tovární nastavení

• Změny nastavení nejsou možné

• Stanice je zablokovaná • Odblokování stanice

• Není k dispozici signál

• Zkontrolujte napájení ze sítě

• Zkontrolujte kabelové spoje na rozhraní

• Zkontrolujte nastavení rozhraní
