WT 1014 - Spawarka Weller - Bezpłatna instrukcja obsługi
Znajdź bezpłatnie instrukcję urządzenia WT 1014 Weller w formacie PDF.
| Typ produktu | Stacja lutownicza |
| Marka | Weller |
| Model | WT 1014 |
| Zasilanie | 230 V AC (szacunkowo) |
| Maksymalna moc | 150 W (szczytowa) |
| Zakres temperatury | 100 - 450 °C (szacunkowo) |
| Temperatura czuwania | Regulowana od 100 do 300°C lub wyłączona |
| Opóźnienie czuwania | Regulowane od 1 do 99 minut lub wyłączone |
| Opóźnienie auto-wyłączenia | Regulowane od 1 do 999 minut lub wyłączone |
| Funkcja Window | Regulowany zakres tolerancji ±1-99°C |
| Blokada | Kod 3-cyfrowy (001-999) |
| Offset temperatury | Regulowany ±40°C (±72°F) |
| Stałe temperatury | 2 regulowane wartości do aktywacji |
| Podświetlenie LCD | Regulowane od 0 do 100% |
| Wyjście bezpotencjałowe | Wybieralne Zero Smog lub robot |
| Kompensacja potencjału | 4 tryby (bezpośredni, pośredni itp.) |
| Wykrywanie narzędzia | Automatyczne |
| Kompatybilne groty | Kompatybilne narzędzia Weller (max 90 W ciągłe) |
| Wymiary (D x S x W) | ok. 150 x 100 x 80 mm (szacunkowo) |
| Waga | ok. 2 kg (szacunkowo) |
| Konserwacja | Regularne czyszczenie i cynowanie grotu |
| Bezpieczeństwo | Uziemienie, kompensacja potencjału |
| Części zamienne i naprawialność | Zapasowe groty, kompatybilne narzędzia |
| Ustawienia fabryczne | Resetowalne kombinacją klawiszy |
Często zadawane pytania - WT 1014 Weller
Pytania użytkowników dotyczące WT 1014 Weller
0 pytanie dotyczące tego urządzenia. Odpowiedz na te, które znasz, lub zadaj własne.
Zadaj nowe pytanie dotyczące tego urządzenia
Pobierz instrukcję dla swojego Spawarka w formacie PDF za darmo! Znajdź swoją instrukcję WT 1014 - Weller i weź swoje urządzenie elektroniczne z powrotem w ręce. Na tej stronie opublikowane są wszystkie dokumenty niezbędne do korzystania z urządzenia. WT 1014 marki Weller.
INSTRUKCJA OBSŁUGI WT 1014 Weller

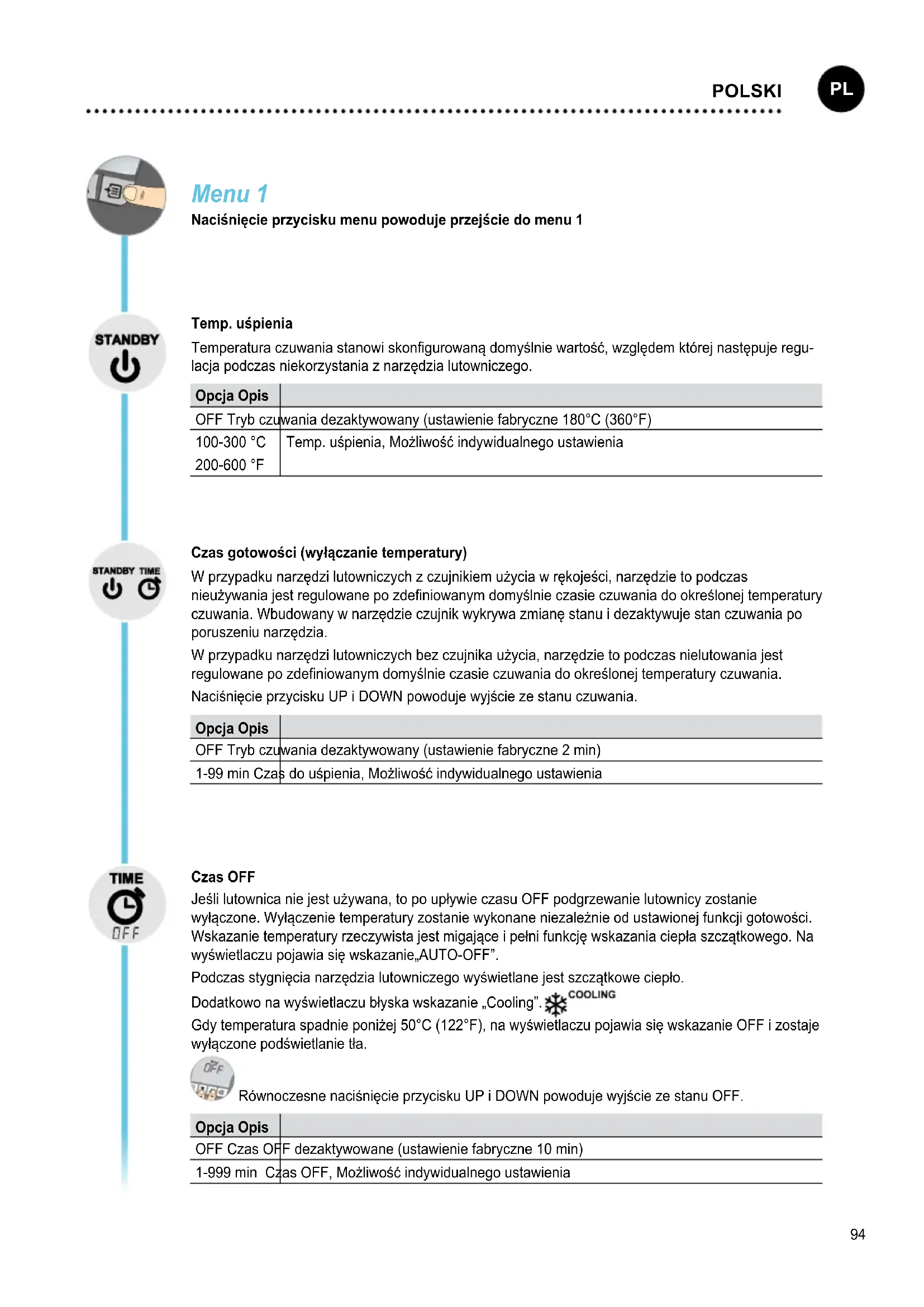

Naciśnięcie przycisku menu powoduje przejście do menu 1
Temp. uśpienia
Temperatura czuwania stanowi skonfigurowaną domyślnie wartość, względem której następuje regulacja podczas niekorzystania z narzędzia lutowniczego.
| Opcja Opis | |
| OFF Tryb czuwania dezaktywowany (ustawienie fabryczne 180°C (360°F) | |
| 100-300 °C | Temp. uśpienia, Możliwość indywidualnego ustawienia |
| 200-600 °F | |
Czas gotowości (wyłączanie temperatury)
W przypadku narzędzi lutowniczych z czujnikiem użycia w rękojeści, narzędzie to podczas nieużywania jest regulowane po zdefiniowanym domyślnie czasie czuwania do określonej temperatury czuwania. Wbudowany w narzędzie czujnik wykrywa zmianę stanu i dezaktywuje stan czuwania po poruszeniu narzędzia.
W przypadku narzędzi lutowniczych bez czujnika użycia, narzędzie to podczas nielutowania jest regulowane po zdefiniowanym domyślnie czasie czuwania do określonej temperatury czuwania.
Naciśnięcie przycisku UP i DOWN powoduje wyjście ze stanu czuwania.
| Opcja Opis | |
| OFF Tryb czuwania dezaktywowany (ustawienie fabryczne 2 min) | |
| 1-99 min Czas do uśpienia, Możliwość indywidualnego ustawienia | |
Czas OFF
Jeśli lutownica nie jest używana, to po upływie czasu OFF podgrzewanie lutownicy zostanie wyłączone. Wyłączenie temperatury zostanie wykonane niezależnie od ustawionej funkcji gotowości. Wskazanie temperatury rzeczywista jest migające i pełni funkcję wskazania ciepła szczątkowego. Na wyświetlaczu pojawia się wskazanie „AUTO-OFF”.
Podczas stygnięcia narzędzia lutowniczego wyświetlane jest szczątkowe ciepło.
Dodatkowo na wyświetlaczu błyska wskazanie „Cooling”.
Gdy temperatura spadnie poniżej 50°C (122°F), na wyświetlaczu pojawia się wskazanie OFF i zostaje wyłączone podświetlanie tła.
Równoczesne naciśnięcie przycisku UP i DOWN powoduje wyjście ze stanu OFF.
| Opcja Opis | |
| OFF Czas OFF dezaktywowane (ustawienie fabryczne 10 min) | |
| 1-999 min Czas OFF, Możliwość indywidualnego ustawienia | |
Funkcja Window
Opcja 1 (ustawienie fabryczne):
Ustawić wyjście przełączające z separacją galwaniczną na ES FE.
Ograniczenie zakresu regulacji do maks. ± 1-99°C (±1-180°F) w odniesieniu do temperatury zablokowanej przez funkcję „LOCK”.
Zablokowana temperatura stanowi więc środek ustawionego okna temperatur.
Opcja 2:
Ustawić wyjście przełączające z separacją galwaniczną na ES rob.
Wychodząc od ustawionej i zablokowanej wartości temperatury, można za pomocą funkcji WINDOW regulować temperaturę w zakresie ± 1-99°C (± 1-180°F). Jeżeli rzeczywista temperatura mieści się w tym okienku, styk nieuziemiony (wyjście transsoptora) włącza się.
| Opcja Opis | |
| OFF Funkcja | Window dezaktywowane (ustawienie fabryczne OFF) |
| 1-99 °C | Funkcja Window, Możliwość indywidualnego ustawienia |
| 1-180 °F |
LOCK
Blokowanie stacji. Po zablokowaniu w urządzeniu nie można już zmieniać ustawień.
Wyjątek 1: Przyciski stałej temperatury uaktywnione.
Wyjątek 2: Funkcja Window Opcja 1.
Wszelkie inne ustawienia nie będą mogły być zmieniane, aż do chwili odblokowania urządzenia.
Blokowanie stacji
Ustawić żądany trzycyfrowy kod blokady (w zakresie 001-999) i potwierdzić przyciskiem menu.
Blokada jest aktywna (na wyświetlaczu widać symbol klódki).
Odblokowanie stacji
Nacisnąć przycisk menu. Na wyświetlaczu pojawia się wskazanie ON
Ustawić trzycyfrowy kod blokady.
Potwierdzić kod przyciskiem menu.
Zapomniałeś kod?
Prosimy o kontakt z naszym serwisem: technical-service@weller-tools.com
Offset
Rzeczywista temperatura grotu lutowniczego może być zmieniana o ± 40°C (± 72°F) poprzez wprowadzenie offsetu temperatury.
°C °F
Przełączanie jednostki temperatury.
| Opcja Opis | |
| °C Celsjusza | |
| °F Fahrenheit |
Menu 2
Dłuższe naciśnięcie (3 sek.) przycisku menu powoduje przejście do menu 2
Temperatury stale
Uaktywnienie 2 indywidualnie regulowanych temperatur stałych.
| Opcja Opis | |
| ON Temperatury stałe uaktywnione | |
| OFF Temperatury stałe dezaktywowane (ustawienie fabryczne) | |
| Po uaktywnieniu temperatur stałych można je wybierać i modyfikować przyciskami UP i DOWN. | |
Podświetlanie
| Opcja Opis | |
| 0-100% Jasność LCD (ustawienie fabryczne 80%) | |
Bezpotencjałowe wyjście przełączające
Wybór wyjścia Zero Smog lub wyjścia robota
| Opcja Opis | |
| ES FE Wyjście | Zero Smog uaktywnione (ustawienie fabryczne) |
| ES rob Wyjście | robota uaktywnione |
Czułość
| Opcja Opis | |
| 1 | Nieczułe – reaguje na silny (długi) ruch |
| 2 | ⋮ |
| 3 | Standard (ustawienie fabryczne) |
| 4 | ⋮ |
| 5 | Czule – reaguje na lekki (krótki) ruch |
Przykład

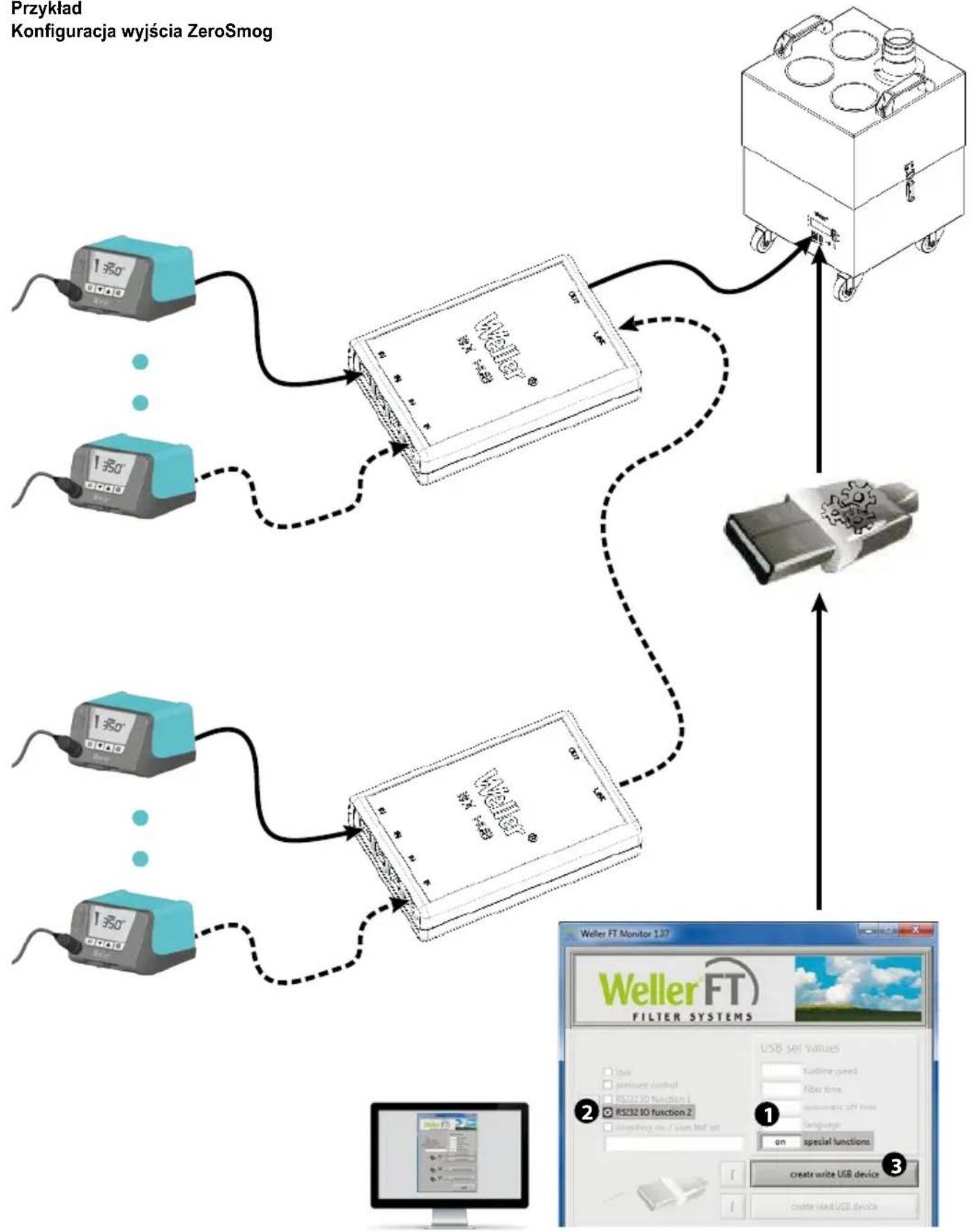

Konfiguracja wyjścia ZeroSmog


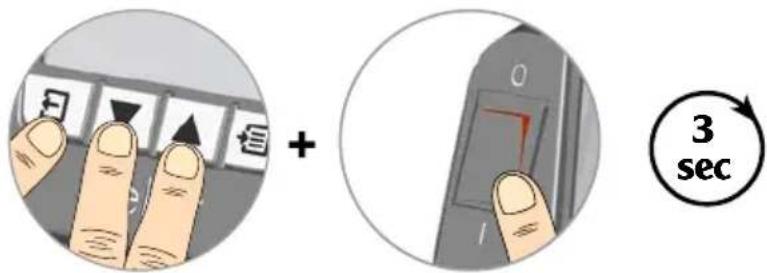

Resetowanie do nastawy fabrycznej
Podczas włączania: Nacisnąć i przytrzymać na 3 sekundy przyciski Exit, UP i DOWN
Wykrywanie narzędzia i ograniczanie przeciążenia
Modele WT 1 i WT 1H są wyposażone w funkcję automatycznego wykrywania narzędzia, przyporządkowującą właściwe parametry regulacji do każdego z podłączanych narzędzi.
Dla zapobieżenia przeciążeniu stacji obsługiwane są tylko kompatybilne narzędzia:
WT 1 max. 90 W:
*maksymalna moc 150 Watt
Wyrównanie potencjału

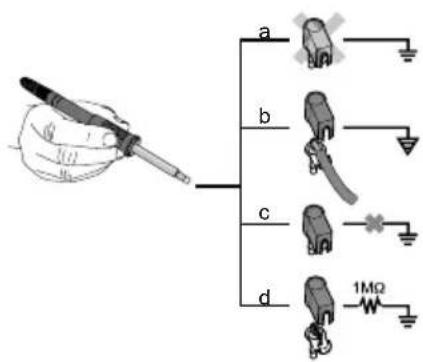

Odpowiednie połączenie gniazda typu jack 3,5 mm umożliwia uzyskanie 4 wariantów:
| a Z uziemieniem bezpośrednim | bez wtyczki (stan w chwili wysyłki). |
| b Wyrównanie potencjału | z wtyczką, przewód wyrównawczy na środkowym styku. |
| c Bez potencjału z wtyczką | |
| d Z uziemieniem pośrednim | z wtyczką i wlutowanym rezystorem. Uziemienie poprzez wybrany rezystor. |
Lutowanie i wylutowywanie
Prace lutownicze należy prowadzić zgodnie z instrukcją obsługi podłączonej lutownicy.
Postępowanie z grotami lutowniczymi
- Przy pierwszym rozgrzewaniu należy zastosować selektywny, dający się ocynować grot ze stopem lutowniczym. Umożliwi to usunięcie z grota warstw tlenków i zanieczyszczeń powstałych w wyniku przechowywania.
- Podczas przerw w lutowaniu i przy odkładaniu lutownicy należy zwracać uwagę, by jej grot był dobrze ocynowany.
- Nie wolno stosować nadmiernie agresywnych topników.
- Należy każdorazowo zwracać uwagę na prawidłowe osadzenie grotów lutowniczych.
- Należy dobierać jak najniższą temperaturę pracy.
- Należy wybierać możliwe największy grot odpowiedni do danego zastosowania Orientacyjna zasada: mniej więcej rozmiarów punktu lutowniczego.
-
Należy zapewnić przenoszenie ciepła na dużej powierzchni pomiędzy grotem lutownicy a miejscem lutowania poprzez właściwe ocynowanie grota.
-
W przypadku dłuższych przerw w pracy należy wyłączyć system lutowniczy lub zastosować funkcję systemu Weller, polegającą na obniżeniu temperatury na czas nieużywania urządzenia.
- Przed odłożeniem lutownicy na dłuższy czas należy pokryć grot stopem lutowniczym.
- Stop lutowniczy należy podawać bezpośrednio na lutowane miejsce, nie na grot lutownicy.
- Groty lutownicze należy wymieniać wyłącznie przy użyciu odpowiednich narzędzi.
- Na grot lutownicy nie wolno wywierać żadnej siły mechanicznej.
Uwaga
Urządzenia sterujące są skalibrowane dla średnich grotów. Zmiana grotu lub korzystanie z innych grotów lutowniczych może prowadzić do powstania nieprawidłowości w funkcjonowaniu urządzenia.
Komunikaty o błędach i usuwanie błędów
| Komunikat/Oznaka Możliwa przyczyna Środki zaradcze | ||
| • Wskazanie „- - -“ • Narzędzie nie zostało rozpoznane• Narzędzie uszkodzone• Narzędzie niekompatybilne | • Sprawdź podłączenie narzędzia do urządzenia• Sprawdź podłączone narzędzie | |
| • Wyświetlacz nie działa (Wyświetlacz wyłączony) | • brak napięcia sieciowego • Włącz włącznik sieciowy | • Sprawdź napięcie sieciowe• Sprawdź zabezpieczenie urządzenia |
| • OFF • Stacja jest w trybie czuwania lub wyłączenia | • Ponownie uaktywnić narzędzie lutownicze przyciskami UP lub DOWN | |
| • Narzędzie pozostaje zimne • Stacja jest w trybie czuwania lub wyłączenia | • Poruszyć lutownicą• Ponownie uaktywnić narzędzie lutownicze przyciskami UP lub DOWN | |
| • Wskazanie temperatury na wyświetlaczu• Narzędzie pozostaje zimne | • Uszkodzone grzanie • Sprawdzić / wymienić narzędzie lutownicze | |
| • Stacja nie działa w typowy sposób | • Przestawione parametry • Zresetować stację do ustawień fabrycznych | |
| • Nie można zmienić ustawień | • Stacja zablokowana | • Odblokowanie stacji |
| • System Zero Smog nie uruchamia się | • brak napięcia sieciowego• Brak sygnału | • Sprawdzić zasilanie sieciowe• Sprawdzić okablowanie interfejsu• Sprawdzić ustawienia interfejsu |
