| 製品タイプ | はんだ付けステーション |
| ブランド | Weller |
| モデル | WT 1014 |
| 電源 | 230 V AC (推定) |
| 最大出力 | 150 W (ピーク) |
| 温度範囲 | 100 - 450 °C (推定) |
| スタンバイ温度 | 100～300°Cまたはオフに設定可能 |
| スタンバイタイマー | 1～99分またはオフに設定可能 |
| オートオフタイマー | 1～999分またはオフに設定可能 |
| ウィンドウ機能 | 許容範囲を±1～99°Cに設定可能 |
| ロック | 3桁のコード（001-999） |
| 温度オフセット | ±40°C（±72°F）に設定可能 |
| 固定温度 | 設定可能な2つの温度値（有効にできる） |
| LCDバックライト | 0～100%に設定可能 |
| 無電位出力 | Zero Smog またはロボットを選択可能 |
| 電位補償 | 4モード（直接、間接など） |
| ツール検出 | 自動 |
| 対応チップ | Weller互換ツール（最大連続90W） |
| 寸法（長さ x 幅 x 高さ） | 約150 x 100 x 80 mm（推定） |
| 重量 | 約2 kg（推定） |
| メンテナンス | チップの定期的な清掃とテンニング |
| 安全性 | 接地、電位補償 |
| 交換部品と修理可能性 | 交換用チップ、互換ツール |
| 工場出荷設定 | 特定のボタン操作で初期化可能 |
よくある質問 - WT 1014 Weller
ユーザーの質問 WT 1014 Weller
0 質問 この機器について。知っているものに答えるか、ご自身の質問をしてください。
この機器について新しい質問をする
デバイスの取扱説明書をダウンロード 溶接機 無料でPDF形式で！マニュアルを見つける WT 1014 - Weller 電子デバイスをもとに戻しましょう。このページにはデバイスの使用に必要なすべての書類が掲載されています。 WT 1014 ブランド Weller.
使用説明書 WT 1014 Weller

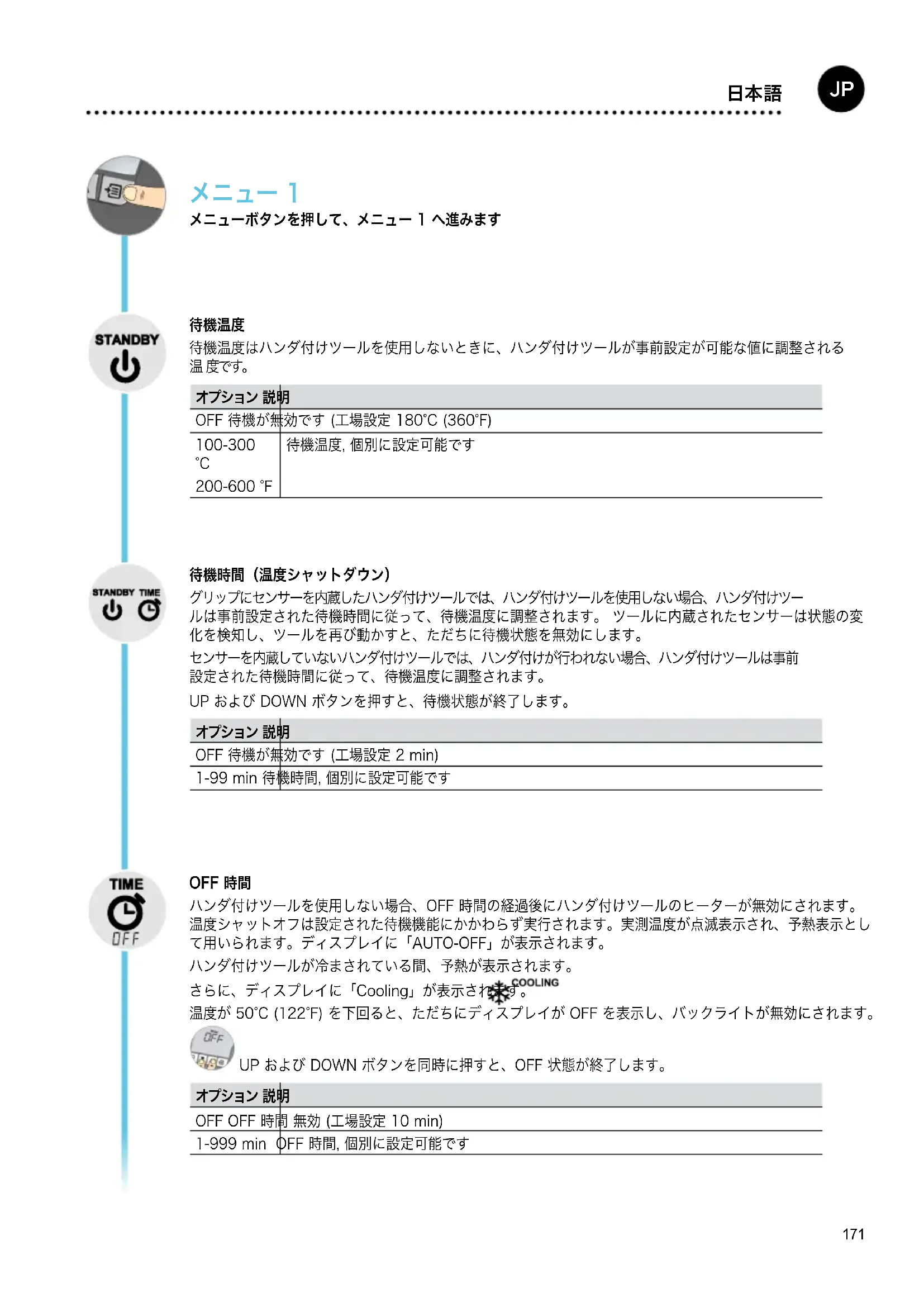

メニューボタンを押して、メニュー1へ進みます
待機温度
待機温度はハンダ付けツールを使用しないときに、ハンダ付けツールが事前設定が可能な値に調整される温度です。
オプション 説明
| OFF 待機が無効です (工場設定 180°C (360°F) | |
| 100-300°C200-600 °F | 待機温度,個別に設定可能です |
待機時間（温度シャットダウン）
グリップにセンサーを内蔵したハンダ付けツールでは、ハンダ付けツールを使用しない場合、ハンダ付けツールは事前設定された待機時間に従って、待機温度に調整されます。ツールに内蔵されたセンサーは状態の変化を検知し、ツールを再び動かすと、ただちに待機状態を無効にします。
センサーを内蔵していないハンダ付けツールでは、ハンダ付けが行われない場合、ハンダ付けツールは事前設定された待機時間に従って、待機温度に調整されます。
UP および DOWN ボタンを押すと、待機状態が終了します。
オプション 説明
| OFF 待機が無効です (工場設定 2 min) |
| 1-99 min 待機時間,個別に設定可能です |
OFF 時間
ハンダ付けツールを使用しない場合、OFF 時間の経過後にハンダ付けツールのヒーターが無効にされます。温度シャットオフは設定された待機機能にかかわらず実行されます。実測温度が点滅表示され、予熱表示として用いられます。ディスプレイに「AUTO-OFF」が表示されます。
ハンダ付けツールが冷まされている間、予熱が表示されます。
さらに、ディスプレイに「Cooling」が表示されます。
温度が 50℃ (122°F) を下回ると、ただちにディスプレイが OFF を表示し、バックライトが無効にされます。
UP および DOWN ボタンを同時に押すと、OFF 状態が終了します。
オプション 説明
| OFF OFF 時間 無効 (工場設定 10 min) |
| 1-999 min OFF 時間,個別に設定可能です |
ウィンドウ機能
オプション 1 (工場設定):
ポテンシャルフリーなスイッチング出力を ES FE にします。
「LOCK」機能によって、ロックされた温度から ±1-99 °C (±1-180 °F) への設定範囲の制限。
これによって、ロックされた温度は設定可能な温度ウィンドウの中間を示します。
オプション 2:
ポテンシャルフリーなスイッチング出力を ES rob にします。
設定されてロックされた温度から、ウィンドウ機能を使用して、±1-99℃ (±1-180°F) の温度範囲を設定することができます。実測温度がこの範囲内にあると、ポテンシャルフリーな接点（オプトカプラ出力）が接続されます。
オプション 説明
| OFF ウィンドウ機能 無効 (工場設定 OFF) | |
| 1-99 °C | ウィンドウ機能, 個別に設定可能です |
| 1-180 °F | |
LOCK
ステーションのロック。ロック後、機器の設定は変更できません。
例外 1: 固定温度ボタンが有効です。
例外 2: ウィンドウ機能 オプション 1.
他のすべての設定はロック解除されるまで、変更できません。
ステーションをロックします
希望する3桁のロックコード（001～999）を設定し、メニューボタンで確定します。
ロックが有効です（ディスプレイにロックのアイコンが表示されています）。
ステーションをロック解除します
メニューボタンを押します。ディスプレイに ON が表示されます
3 桁のロックコードを設定します。
コードをメニュー ボタンで確定します。
コードをお忘れになりましたか？
弊社のカスタマーサービスにお問い合わせください:
technical-service@weller-tools.com
オフセット
実際のコテ先温度は約 ± 40 ℃ (± 72 ℉) の幅で温度を入力することで調整できます。
°C °F
温度単位を切り替えます。
| オプション 説明 | |
| °C 摂氏 | |
| °F 華氏 | |
メニュー2
メニューボタンを長押しして（3秒）、メニュー2へ進みます
固定温度
2つの個別に設定可能な固定温度の有効化。
オプション 説明
| ON 固定温度 | 有効 |
| OFF 固定温度 | 無効 (工場設定) |
固定温度が有効にされていると、固定温度を UP および DOWN ボタンで選択して、変更することができます。
バックライト
オプション 説明
| 0-100% | LCD | 明るさ (工場設定 80%) |
ポテンシャルフリーなスイッチング出力
Zero Smog 出力またはロボット出力の選択
オプション 説明
| ES FE Zero Smog 出力が有効 (工場設定) |
| ES rob ロボット出力が有効 |
感度
オプション 説明
| 1 | —— | 感度不良-強い(長い)動きに反応する |
| 2 | ⋮ | |
| 3 | —— | 標準(工場設定) |
| 4 | ⋮ | |
| 5 | —— | 感度良好-弱い(短い)動きに反応する |
例
工場リセット
オンでは：Exit、UP および DOWN を 3 秒押します
ツール認識および過負荷制限
WT 1 および WT 1H は、接続されたツールに対応する制御パラメーターを割り当てる自動ツール認識機能を備えています。ステーションの過負荷を防止するために、互換性のあるツールだけがサポートされます：
WT 1 max. 90 W:
3.5 mm のジャックソケットを異なる接続方法で接続することで、4 種類の使用方法が可能となります:
| a ハードアース プラグ未挿入 | (納入時)。 | |
| b 電位平衡 | プラグ挿入、中心接点に補償導線。 | |
| c ポテンシャルフリー | プラグ挿入 | |
| d | ソフトアース | プラグおよびハンダ付け抵抗器付き。選択された抵抗器を介した接地 |
はんだ付けとはんだ除去
接続されたハンダ付けツールの取扱説明書に従って、ハンダ付け作業を実施してください。
コテ先の取り扱い
- 最初の加熱時に選択した錫めっきを施すコテ先にハンダを塗布します。これによって、保管によって生じたコテ先の酸化層不純物が剥がれます。
ハンダ付けの休止時およびハンダゴテを収納する前に、コテ先が十分に錫めっきされていることを確認してください。
・刺激性のある融剤を使用しないでください!
・コテ先が正しく取り付けられているか必ず確認してください。
・できるだけ低い使用温度を選択してください。
- 使用する際はできるだけ大きな形状のコテ先を選択してください。
大まかな目安：およそハンダパッドと同じ大きさ。
・コテ先が十分に錫めっきされるように、コテ先とハンダ付け箇所の間に広い伝熱面積を設けてください。
・作業の休止時間が比較的長い場合は、ハンダ付けシステムをオフにするか、もしくは休止している場合に温度を下げるとWeller機能を使用してください。
ハンダゴテを長時間収納する場合は、その前にコテ先にハンダを塗布してください。
・ハンダはコテ先に塗布するのではなく、直接ハンダ付け箇所に塗布してください。
・コテ先に機械的な力を加えないでください。
注意事項
コントロールユニットは平均的なコテ先サイズ用に調整されました。コテ先を交換または他の形状のコテ先を使用することで、誤差が生じる可能性があります。
エラーメッセージとエラー履歴クリア
| メッセージ/症状 推定原因 修 | 復措置 | |
| 非表示機能・ツールは検出され | ませんでしたツールの不具合ツールに互換性がありません | 機器へのツール接続を点検します接続されたツールを点検します |
| 非表示機能(から表示) | 主電源電圧がありません | 電源スイッチをオンにします主電源電圧を確認してください機器のヒューズを点検します |
| OFF | ステーションは待機モードまたはOFF モードです | UP または Down ボタンでハンダ付けツールを再び有効にします |
| ツールが冷えたままです | ステーションは待機モードまたはOFF モードです | ペンシルを動かしますUP または Down ボタンでハンダ付けツールを再び有効にします |
| ディスプレイの温度表示ツールが冷えたままです | ヒーターの不具合 | ハンダ付けツールを点検 / 交換します |
| ステーションがいつものように作動しません | パラメーターが間違っています | ステーションを工場設定ヘリセット |
| 設定変更ができません | ステーションがロックされています | ステーションをロック解除します |
| Zero Smog が作動していません | 主電源電圧がありません信号がない | 電源供給を点検しますインターフェースの配線を点検しますインターフェースの設定を点検します |
GERMANY
Weller Tools GmbH
Carl-Benz-Straße 2
74354 Besigheim
