MANUAL DE UTILIZARE WT 1014 Weller

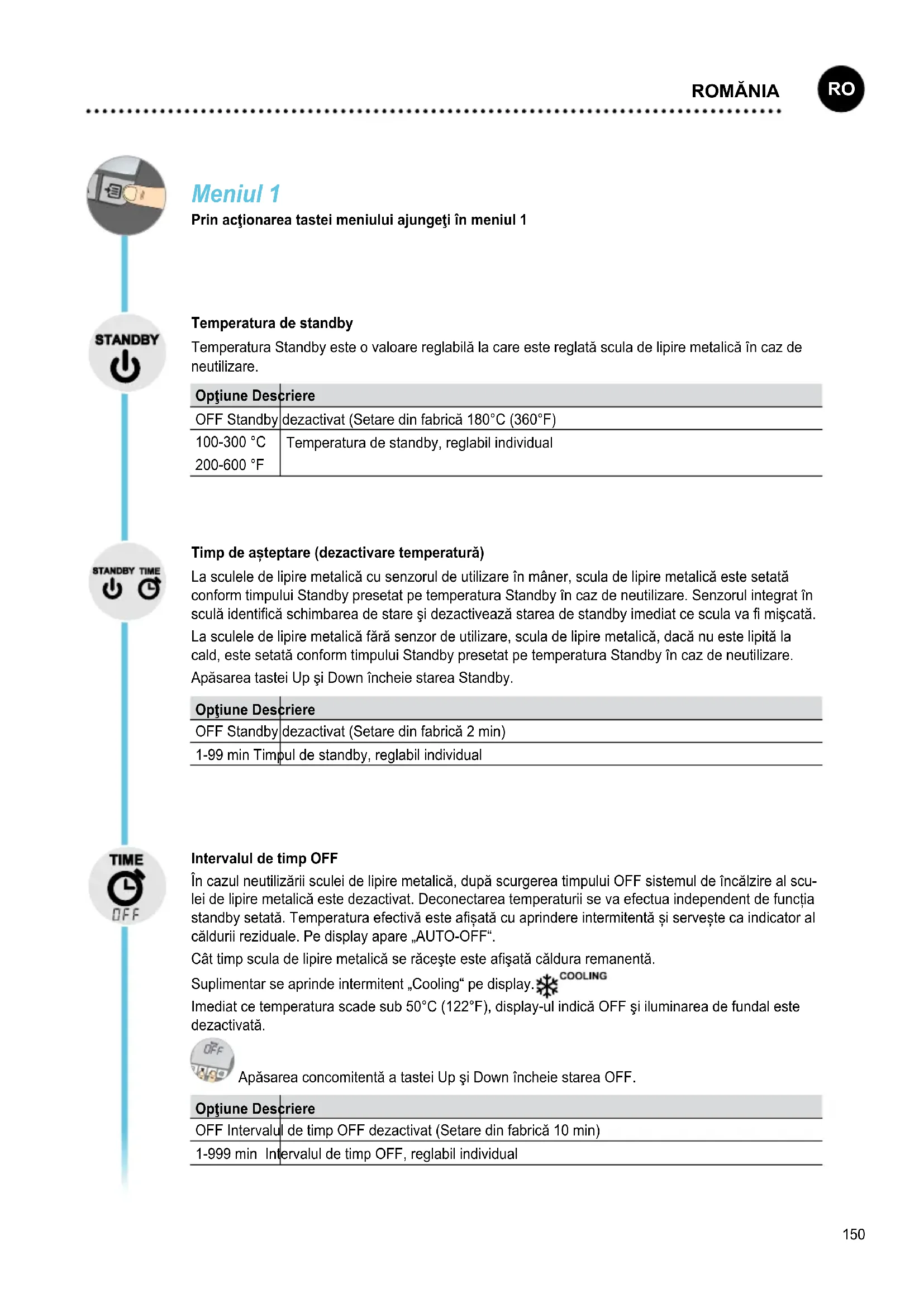

Prin actionarea tastei meniului ajungeti în meniul 1
Temperatura de standby
Temperatura Standby este o valoare reglabilă la care este reglată scula de lipire metalică în caz de neutilizare.
| Optiune Descriere | |
| OFF Standby | dezactivat (Setare din fabrică 180°C (360°F) |
| 100-300 °C | Temperatura de standby, reglabil individual |
| 200-600 °F | |
Timp de așteptare (dezactivare temperatură)
La sculele de lipire metalică cu senzorul de utilizare în mâner, scula de lipire metalică este setată conform timpului Standby presetat pe temperatura Standby în caz de neutilizare. Senzorul integrat în sculă identifică schimbarea de stare și dezactivează starea de standby imediat ce scula va fi mișcată. La sculele de lipire metalică fără senzor de utilizare, scula de lipire metalică, dacă nu este lipită la cald, este setată conform timpului Standby presetat pe temperatura Standby în caz de neutilizare. Apăsarea tastei Up și Down încheie starea Standby.
| Optiune Descriere |
| OFF Standby dezactivat (Setare din fabrică 2 min) |
| 1-99 min Timpul de standby, reglabil individual |
Intervalul de timp OFF
În cazul neutilizării sculei de lipire metalică, după scurgerea timpului OFF sistemul de încălzire al sculei de lipire metalică este dezactivat. Deconectarea temperaturii se va efectua independent de funcția standby setată. Temperatura efectivă este afişată cu aprindere intermitentă și servește ca indicator al căldurii reziduale. Pe display apare „AUTO-OFF“.
Cât timp scula de lipire metalică se răcește este afișată căldura remanentă.
Suplimentar se aprinde intermitent „Cooling“ pe display.
COOLING
Imediat ce temperatura scade sub 50°C (122°F), display-ul indică OFF și iluminarea de fundal este dezactivată.
Apăsarea concomitentă a tastei Up și Down încheie starea OFF.
| Optiune Descriere |
| OFF Intervalul de timp OFF dezactivat (Setare din fabrică 10 min) |
| 1-999 min Intervalul de timp OFF, reglabil individual |
Funcția Window
Optiune 1 (Setare din fabrică):
Setați ieșirea de comutare fără potențial pe ES FE.
Limitarea domeniului de reglaj pe ± 1-99 °C (±1-180 °F) pornind de la o temperatură blocată cu funcția „LOCK“.
Temperatura blocată reprezintă mijlocul ferestreii de temperatură care poate fi setată.
Optiune 2:
Setați ieșirea de comutare fără potențial pe ES rob.
Pornind de la o temperatură setată, blocată, cu ajutorul funcției WINDOW poate fi setată o fereastră de temperatură de ± 1-99 °C (±1-180 °F). Dacă temperatura reală se află în cadrul acestei ferestre, contactul fără potențial (ieșirea cuplorului optic) este conectat în tranzit.
| Optiune Descriere | |
| OFF Functia | Window dezactivat (Setare din fabrică OFF) |
| 1-99 °C | Functia Window, reglabil individual |
| 1-180 °F | |
LOCK
LOCK
Blocarea stației. După blocare nu mai sunt posibile modificări ale setărilor pe aparat.
Excepția 1: Taste ale temperaturii fixe activate.
Exceptia 2: Funcția Window Optiune 1.
Niciuna dintre celelalte setări nu mai poate fi ajustată până în momentul deblocării.
Blocarea stației
Setați codul de blocare dorit, format din trei cifre (între 001-999) și confirmați cu tasta meniului.
Blocarea este activă (pe display se poate vedea un lacăt).
Deblocarea statiei
Apăsați tasta meniului. Pe display apare ON
Setați codul de blocare format din trei cifre.
Confirmați codul cu tasta meniului.
Ați uitat codul?
Vă rugăm să vă adresați centrului nostru de service pentru clienti: technical-service@weller-tools.com
Offset
Prin introducerea unei abateri de temperatură, temperatura efectivă a vârfului de lipit poate fi ajustată cu ± 40 °C (± 72 °F).
°C °F
Comutarea unității de temperatură.
| Optiune Descriere | |
| °C Celsius | |
| °F Fahrenheit | |
Meniul 2
Prin acționarea îndelungată (3 sec) a tastei meniului ajungeți în meniul 2
Temperaturi fixe
Activarea celor 2 temperaturi fixe reglabile individual.
| Opțiune Descriere | |
| ON Temperaturi fixe activat | |
| OFF Temperaturi fixe dezactivat (Setare din fabrică) | |
| Dacă temperaturile fixe sunt activate, acestea pot fi selectate și modificate cu tastele Up și Down. |
Illuminat de fond
| Optiune Descriere |
| 0-100% Яркость дисплея (Setare din fabrică 80%) |
leşire de comutare fără potențial
Selectarea ieşirii Zero Smog sau ieşirii robotului
| Opțiune Descriere | |
| ES FE leșirea | Zero Smog activată (Setare din fabrică) |
| ES rob leșirea | robotului activată |
Sensibilitate
| Optiune Descriere | |
| 1 | Insensibil – reactionează la mișcare puternică (lungă) |
| 2 | ⋮ |
| 3 | -Standard (setare din fabrică) |
| 4 | ⋮ |
| 5 | -Sensibil - reactionează la mișcare ușoară (scurtă) |
Exemplul
Configurarea ieşirii ZeroSmog
Resetarea la setările din fabrică
La conectare: Apăsați Exit, Up și Down 3 secunde
Identificarea sculei și limitarea suprasarcinii
WT 1 și WT 1H dispun de un sistem automat de identificare a sculei care atribuie sculei respective racordate parametrii de reglaj corespunzători.
Pentru a preveni suprasolicitarea unei stații, sunt susținute numai sculele compatibile:
WT 1 max. 90 W:
Egalizare de potențial

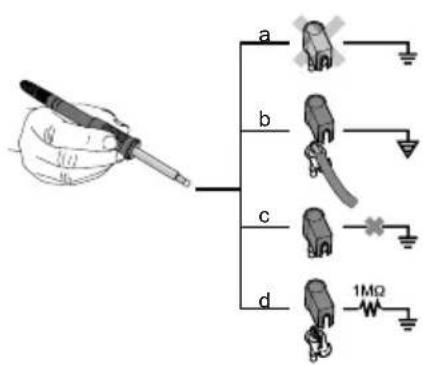

Prin comutarea diferită a mufei mamă cu clichet de 3,5 mm, sunt posibile 4 variante:
| a Cu | împământare directă | Fără fișă (starea de livrare). |
| b Egalizare de potențial Cu fișă, circuit de egalizare la contactul central. | ||
| c Fără potențial Cu fișă | ||
| d Cu | împământare indirectă | Cu fișă și rezistență integrată lipită cu aliaj.Împământare prin rezistența aleasă |
Lipirea cu aliaj și dezlipirea
Executați lucrările de lipire conform manualului de utilizare al sculei de lipire cu aliaj atașate.
Manevrarea vârfurilor de lipit
- La prima încălzire, umectați cu aliaj de lipit vârful de lipit selectiv și cu cositorire. Se înlătură astfel straturile de oxid apărute pe durata depozitării și impuritățile de pe vârful de lipit.
- În pauzele pe durata cărora nu se realizează lucrări de lipire și înainte de depunerea letconului, aveți în vedere ca vârful de lipit să fie bine cositorit.
- Nu utilizati fondant agresiv.
- Acordati atenție întotdeauna așezării conform prescripțiilor a vârfurilor de lipit.
- Alegeti temperatura de lucru cât mai scăzută posibil.
- Alegeți cea mai mare formă posibilă a vârfului de lipit pentru domeniul aplicativ respectiv Regulă empirică: de mărime aprox. egală cu padul de lipire cu aliaj.
- Asigurati un transfer termic pe o suprafață cât mai mare
posibil între vârful de lipit și punctul de lipire cu aliaj, cositorind bine vârful de lipit.
- Deconectați sistemul de lipire cu aliaj pe durata pauzelor de lucru mai lungi sau utilizați funcția Weller pentru scăderea temperaturii în caz de nefolosire.
- Umectați vârful cu aliaj de lipit, înainte de a depozita letconul pentru un interval de timp mai lung.
- Aplicați aliajul de lipit direct pe punctul de lipire, nu pe vârful de lipit.
- Înlocuiti vârfurile de lipit cu scula corespunzătoare.
- Nu exercitați forțe mecanice pe vârful de lipit.
Indicatie
Aparatele de comandă au fost ajustate pentru un vârf de lipit mediu. Prin înlocuirea vârfului sau prin utilizarea altor forme de vârf, pot apărea abateri.
Mesaje de defectiune și remedierea defectiunilor
| Mesaj/simptom Cauză posibilă | Măsuri de soluționare | |
| • Afișare „- - -“ • Scula nu a fost detectată• Sculă defectă• Sculă incompatibilă | • Verificați racordul sculei la aparat• Verificați scula racordată | |
| • Display-ul nu funcționează (afișa OFF) | • Nu este tensiune de la rețea | • Conectați comutatorul de rețea• Verificați tensiunea de la rețea• Verificați siguranța aparatului |
| • OFF | • Stația se află în modul Standby sau OFF | • Cu tastele Up sau Down reactivarea sculei de lipire metalică |
| • Scula rămâne rece | • Stația se află în modul Standby sau OFF | • Mișcarea letconului• Cu tastele Up sau Down reactivarea sculei de lipire metalică |
| • Indicatorul de temperatură în display• Scula rămâne rece | • Sistemul de încălzire defect | • Verificarea / înlocuirea sculei de lipire metalice |
| • Stația nu funcționează ca de obicei | • Parametrii modificați | • Resetarea stației la reglajele din fabricație |
| • Modificările setărilor imposibile | • Stație blocată • Deblocarea stației | |
| • Zero Smog nu pornește • Nu este tensiune de la rețea• Niciun semnal existent | • Verificarea alimentării la rețea• Verificarea cablajului pentru interfețe• Verificarea setărilor interfeței |
