KULLANIM KILAVUZU WT 1014 Weller

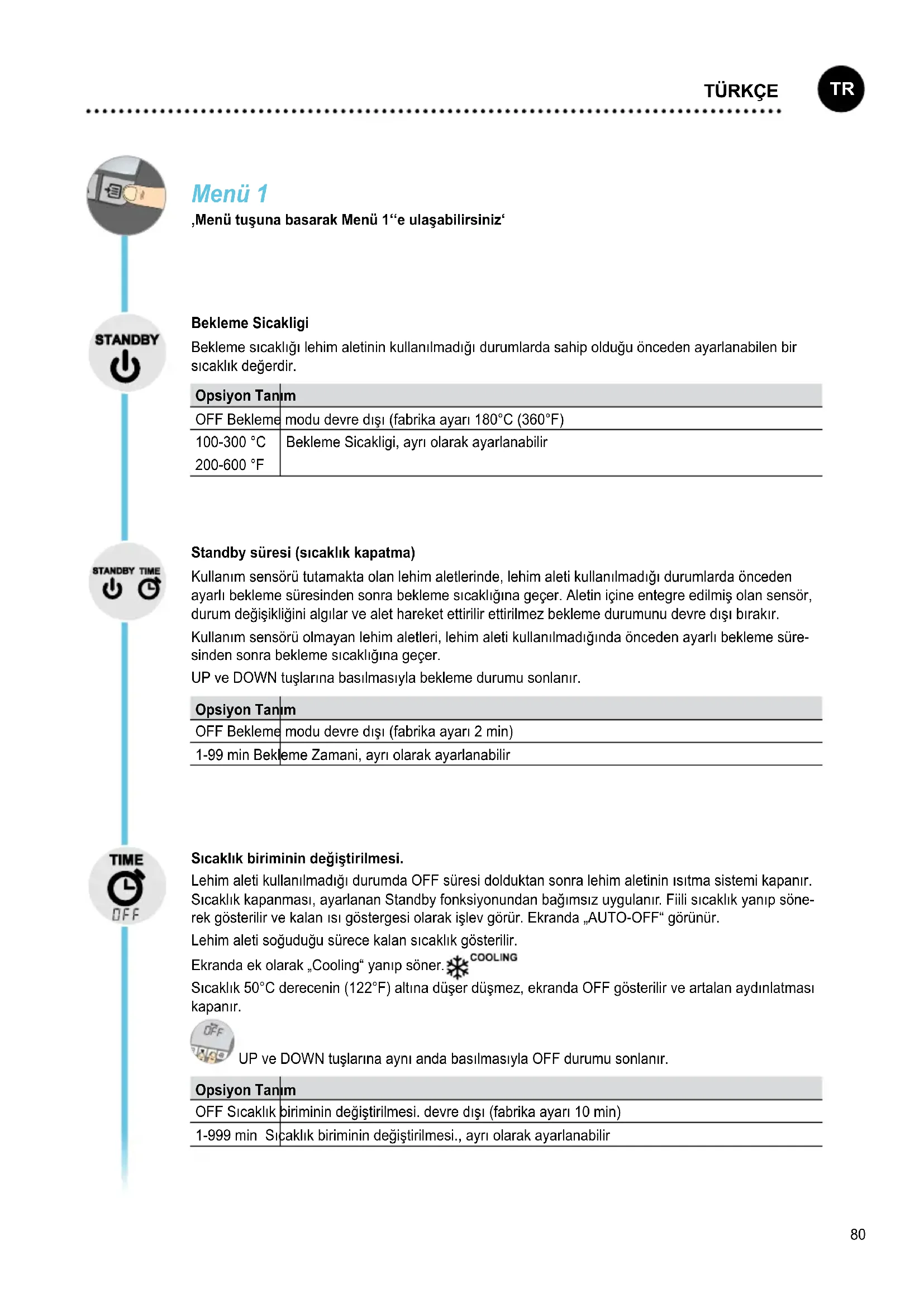

,Menü tuşuna basarak Menü 1“e ulaşabilirsiniz‘
Bekleme Sicakligi
Bekleme sıcaklığı lehim aletinin kullanılmadığı durumlarda sahip olduğu önceden ayarlanabilen bir sıcaklık değerdir.
| Opsiyon Tanım | |
| OFF Bekleme | modu devre dışı (fabrika ayarı 180°C (360°F) |
| 100-300 °C | Bekleme Sicakligi, ayrı olarak ayarlanabilir |
| 200-600 °F | |
Standby süresi (sicaklık kapatma)
Kullanım sensörü tutamakta olan lehim aletlerinde, lehim aleti kullanılmadığı durumlarda önceden ayarlı bekleme süresinden sonra bekleme sıcaklığına geçer. Aletin içine entegre edilmiş olan sensör, durum değişikliğini algılar ve alet hareket ettirilir ettirilmez bekleme durumunu devre dışı bırakır.
Kullanım sensörü olmayan lehim aletleri, lehim aleti kullanılmadığında önceden ayarlı bekleme süresinden sonra bekleme sıcaklığına geçer.
UP ve DOWN tuşlarına basılmasıyla bekleme durumu sonlanır.
| Opsiyon Tanım |
| OFF Bekleme modu devre dışı (fabrika ayarı 2 min) |
| 1-99 min Bekleme Zamani, ayrı olarak ayarlanabilir |
Sıcaklık biriminin değiştirilmesi.
Lehim aleti kullanılmadığı durumda OFF süresi dolduktan sonra lehim aletinin ısıtma sistemi kapanır. Sıcaklık kapanması, ayarlanan Standby fonksiyonundan bağımsız uygulanır. Fiili sıcaklık yanıp sönerek gösterilir ve kalan ısı göstergesi olarak işlev görür. Ekranda „AUTO-OFF“ görünür.
Lehim aleti soğuduğu sürece kalan sıcaklık gösterilir.
Ekranda ek olarak „Cooling“ yanıp söner. COOLING
Sıcaklık 50°C derecenin (122°F) altına düşer düşmez, ekranda OFF gösterilir ve artalan aydınlatması kapanır.
UP ve DOWN tuşlarına aynı anda basılmasıyla OFF durumu sonlanır.
| Opsiyon Tanım | |
| OFF Sıcaklık biriminin değiştirilmesi. devre dışı (fabrika ayarı 10 min) | |
| 1-999 min Sıcaklık biriminin değiştirilmesi., ayrı olarak ayarlanabilir |
Window fonksiyonu
Opsiyon 1 (fabrika ayarı):
,Potansiyelsiz anahtar çıkışını ES FE"ye ayarlayın."
„LOCK“ fonksiyonu ile sıcaklığın kilitlenmiş olduğu varsayılarak ayar aralığının ± 1-99 °C (±1-180 °F) olarak sınırlandırılması.
Opsiyon 2:
Kilitlenen sıcaklık böylece ayarlanabilecek sıcaklık aralığının ortasını ifade eder.
,Ayak şalteri fonksiyonunu FS OFF“a ayarlayın.‘,Ayarlanmış ve kilitlenmiş bir sıcaklıktan yola çıkarak, WINDOW fonksiyonu yardımıyla ± 1 -99 °C (± 1 -180 °F)“lik bir sıcaklık aralığı ayarlanabilir. ,
| Opsiyon Tanım | |
| OFF Window | fonksiyonu devre dışı (fabrika ayarı OFF) |
| 1-99 °C | Window fonksiyonu, ayrı olarak ayarlanabilir |
| 1-180 °F | |
LOCK
Fiili sıcaklık bu aralık dahilindeyse potansiyelsiz bağlantı (optocoupler çıkışı) bağlanır.
LOCK İstasyonun kilitlenmesi.
Kilitlemeden sonra alet üzerinde artık herhangi bir ayar değişikliği yapılamaz. 1: İstisna
Kilitlemeden sonra alet üzerinde artık herhangi bir ayar değişikliği yapılamaz. 2: Window fonksiyonu Opsiyon 1.
Diğer bütün ayarlar, kilit açılana kadar değiştirilemez.
İstasyonun kilitlenmesi
İstenen üç basamaklı kilitleme kodunu (001 ile 999 arasında) ayarlayın ve menü tuşu ile teyit edin.
Kilitleme aktiftir (ekran bir kilit görünür).
İstasyon kilidinin açılması Menü tuşuna basın.
Ekranda ON görünür
Üç basamaklı kilitleme kodunu girin.
Kodu menü tuşu ile teyit edin.
Kodu unuttunuz mu?
Lütfen müşteri hizmetlerine başvurunuz: technical-service@weller-tools.com
Offset
°C °F
UP tuşu ile sıcaklığın seçilmesi
| Opsiyon Tanım | |
| °C Kilitlenen sıcaklık böylece ayarlanabileceği sıcaklık aralığının ortasını ifade eder. | |
| °F Santigrat | |
LOCK etkin ise yalnızca Reflow profili veya etkin parametre kayıtları seçilip başlatılabilir. 2
Menü
,Menü tuşuna basarak uzun süre (3 saniye) basarak Menü 2“ye ulaşırınız”
Sabit sıcaklıklar
| Opsiyon Tanım | |
| ON ,Menü tuş | una basarak uzun süre (3 saniye) basarak Menü 2“ye ulaşırsınız‘ Sabit sıcaklıklar etkin ise bunlar UP ve DOWN tuşlarıyla seçilip değiştirilebilir. |
| OFF ,Menü tuş | una basarak uzun süre (3 saniye) basarak Menü 2“ye ulaşırsınız‘ devre dışı (fabrika ayarı) |
Ayrı olarak ayarlanabilen 2 sabit sıcaklığın etkinleştirilmesi.
Down tuşu ile hava miktarının seçilmesi
| Opsiyon Tanım | |
| 0-100% | Arka plan aydınlatması (fabrika ayarı 80%) |
LCD-Parlaklik
Potansiyelsiz devre çıkışı
| Opsiyon Tanım |
| ES FE Zero Smog çıkışı veya robot çıkışının seçilmesi (fabrika ayarı) |
| ES rob Ayak şalteri fonksiyonu |
ZeroSmog çıkışı konfigürasyonu
| Opsiyon Tanım | |
| 1 | Hassasiyet – Hassas Değil |
| 2 | |
| 3 | -siddetli (uzun süreli) hareketten etkileniyor Standart |
| 4 | |
| 5 | (fabrika ayarı) - Hassas |
Robot çıkışı etkin Örnek
hafif (kısa süreli) hareketten etkileniyor
Fabrika ayarlarına geri alma Açarken:
Exit, UP ve DOWN sesli sinyal duyulana kadar
Alet tanıma ve aşırı yük sınırlaması
WT 1 ve WT 1H modelleri bağlanan alete gerekli ayar parametresini atayan otomatik alet tanıma özelliğine sahiptir.
WT 1 max. 90 W:
*İstasyonun aşırı yüklenmesini önlemek için yalnızca uyumlu aletler desteklenir: 150 Watt
Maksimum güç
| Potansiyel dengelemesi | ||
| a ,3,5 mm"lik círcırlı fiş yuvasının farklı kumandaları sayesinde 4 varyant mümkündür: , | Usulüne uygun topraklanmış | |
| b Maksimum güç Fişsiz (teslimat durumu). | ||
| c Fiş, orta kontakta dengeleme hattı ile. | Potansiyelsiz | |
| d Fisli Usulüne göre topraklı (yumuşak topraklanmış) | ||
Fiş ve direnç lehimli. Topraklama seçilen direnç üzerinden.
Lehimleme ve lehim çıkartma
Lehim çalışmalarını, bağladığınız lehim aletinin kullanım kılavuzuna göre yapın.
- Havya uçlarının kullanılması
- İlk ısıtma işleminden önce, lehimlenebilir seçmeli havya ucunu lehim ile ıslatınız. Bu işlem, havya ucunda depolanmadan kaynaklanan oksit katmanlarını ve düzensizlikleri ortadan kaldırır.
- Havya aralarında ve havya çubuğunu yerleştirmeden önce havya ucunun iyice kalaylanmış olduğundan emin olunuz.
- Çok agresif içerikte eritken maddeler (yumuşatıcılar) kullanmayınız.
- Havya uçlarının her zaman usulüne uygun konumda olmasına dikkat ediniz.
- Mümkün olduğunca düşük bir çalışma sıcaklığı seçiniz. Uygulama için mümkün olan en büyük havya ucu formunu kullanınız
-
Yaklaşık hesap: Yakl. havya (lehim) döşegi büyüklüğünde.
-
Havya ucunu iyice kalaylayarak, havya ucu ile havya noktası arasında geniş bir ısı aktarımının olmasını sağlayınız.
- Uzun süreli çalışma molalarında, havya sistemini kapatınız veya kullanılmadığında aletin sıcaklığını düşüren Weller fonksiyonunu devreye sokunuz.
- Havya çubukları uzun süre kalacaksa uçlarını lehim ile ıslatınız.
- Sıcak hava kalemindeki tuşa (veya ayak şalterine) basılmasıyla bekleme durumu sonlanır.
- Lehimi havya ucuna değil, doğrudan havya yerine uygulayınız.
Havya ucuna mekanik güç uygulamayınız.
Dikkat
Kumanda cihazları ortalama bir havya ucu büyüklüğüne göre ayarlanmıştır. Uç değişikliği veya
| Hata mesajları ve hata giderme | Mesaj/Belirti Olası neden | |
| Yardım önlemleri • Gösterge „- | --“Alet tanınmadıAlet arızalı | Alet uyumlu değilCihazdaki alet bağlantısı kontrol edilmelidir |
| Bağlı alet kontrol edilmelidir (Ekran fonksiyonu yok) | Ekran kapalı • Şebeke gerilimi yok | Şebeke şalteri açılmalıdırŞebeke gerilimi kontrol edilmelidir |
| OFF | Cihaz sigortası kontrol edilmelidir | Kalemi hareket ettirin |
| Ekrandaki sıcaklık göstergesi | Cihaz sigortası kontrol edilmelidir | Şebeke gerilimi arızasıKalemi hareket ettirin |
| Şebeke beslemesini kontrol edinEkrandaki sıcaklık göstergesi | Alet ısınmıyor • Isıtma sistemi arızalı | |
| Lehim aletini kontrol edin/değiştirin | İstasyon çalışması gerektiği gibi çalışmıyor | Parametre ayarları değişmiş |
| İstasyonu fabrika ayarlarına geri al | Ayar değişiklikleri olanaksız • İstasyon kilitli | |
| Aletin uzman personel tarafından tamir edilmesini sağlayın | Şebeke gerilimi kontrol edilmelidirŞebeke gerilimi yok | Zero Smog çalışmıyorSinyal yokArabirim kablolarını kontrol edin |
