Caractéristiques techniques	Machine de soudure Weller WT 1014, puissance de 80 W, température réglable de 150 à 450 °C, technologie de contrôle de température numérique.
Utilisation	Idéale pour le soudage de composants électroniques, convient pour les travaux de précision et les réparations délicates.
Maintenance et réparation	Nettoyer régulièrement la panne, vérifier les connexions électriques, remplacer la panne si nécessaire.
Sécurité	Utiliser des gants de protection, éviter le contact direct avec la panne chaude, travailler dans un espace bien ventilé.
Informations générales	Poids léger, design ergonomique, garantie fabricant incluse, compatible avec divers accessoires de soudure Weller.

FOIRE AUX QUESTIONS - WT 1014 Weller

Comment régler la température de la Weller WT 1014 ?

Pour régler la température, utilisez le bouton de réglage sur le panneau de contrôle. Tournez-le dans le sens des aiguilles d'une montre pour augmenter la température et dans le sens inverse pour la diminuer.

Que faire si la machine ne chauffe pas ?

Vérifiez d'abord que la machine est correctement branchée et que la prise fonctionne. Assurez-vous également que le réglage de chaleur est activé et qu'il n'y a pas de problème avec la panne de soudage.

Comment remplacer la panne de la Weller WT 1014 ?

Pour remplacer la panne, éteignez la machine et laissez-la refroidir. Dévissez la panne usée avec une clé appropriée, puis vissez la nouvelle panne en place. Assurez-vous qu'elle est bien fixée avant de rallumer la machine.

Quels types de pannes puis-je utiliser avec la Weller WT 1014 ?

La Weller WT 1014 est compatible avec une variété de pannes Weller, notamment les pannes de type conique, plate et à pointe fine. Assurez-vous de choisir une panne appropriée pour votre application.

Comment nettoyer la panne de soudage ?

Pour nettoyer la panne, utilisez une éponge humide ou un chiffon doux pendant que la panne est chaude. Évitez d'utiliser des produits abrasifs qui pourraient endommager la surface de la panne.

Que faire si la machine affiche un code d'erreur ?

Consultez le manuel d'utilisation pour identifier le code d'erreur. Généralement, cela indique un problème avec la température ou la connexion. Suivez les instructions pour résoudre le problème.

Puis-je utiliser la Weller WT 1014 pour des composants sensibles à la chaleur ?

Oui, la Weller WT 1014 est équipée d'un contrôle de température précis, ce qui permet de travailler avec des composants sensibles à la chaleur. Assurez-vous de régler la température appropriée.

Quel est le temps de chauffage de la Weller WT 1014 ?

Le temps de chauffage de la Weller WT 1014 est d'environ 30 secondes, en fonction de la température réglée et de la panne utilisée.

Comment stocker la machine lorsqu'elle n'est pas utilisée ?

Lorsque vous ne l'utilisez pas, éteignez la machine et débranchez-la. Rangez-la dans un endroit sec et frais, à l'abri de l'humidité et des températures extrêmes.

Est-il possible de calibrer la température de la Weller WT 1014 ?

Oui, la Weller WT 1014 peut être calibrée. Consultez le manuel d'utilisation pour les instructions détaillées sur le processus de calibration.

MODE D'EMPLOI WT 1014 Weller

FR Français Menu | Réinitialisation aux réglages d‘usine | Détection d‘outil et limite de surcharge | Compensation de potentiel | Soudage et dessoudage | Messages d‘erreur et élimination des défauts

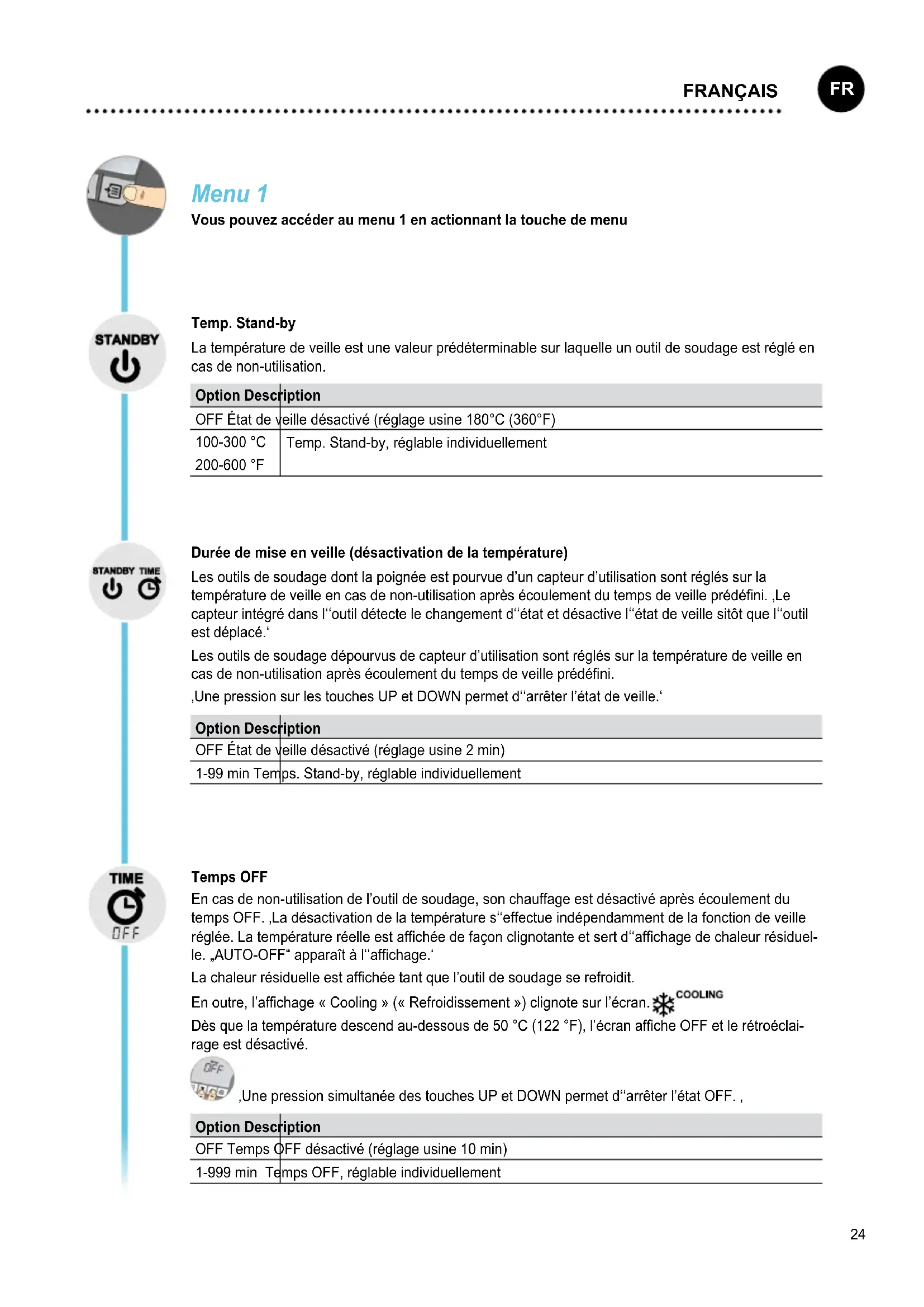

ESPAÑOL24 Menu 1 Vous pouvez accéder au menu 1 en actionnant la touche de menu Temp. Stand-by La température de veille est une valeur prédéterminable sur laquelle un outil de soudage est réglé en cas de non-utilisation. Option Description OFF État de veille désactivé (réglage usine 180°C (360°F) 100-300 °C 200-600 °F Temp. Stand-by, réglable individuellement Durée de mise en veille (désactivation de la température) Les outils de soudage dont la poignée est pourvue d’un capteur d’utilisation sont réglés sur la température de veille en cas de non-utilisation après écoulement du temps de veille prédéni. ‚Le capteur intégré dans l‘‘outil détecte le changement d‘‘état et désactive l‘‘état de veille sitôt que l‘‘outil est déplacé.‘ Les outils de soudage dépourvus de capteur d’utilisation sont réglés sur la température de veille en cas de non-utilisation après écoulement du temps de veille prédéni. ‚Une pression sur les touches UP et DOWN permet d‘‘arrêter l’état de veille.‘ Option Description OFF État de veille désactivé (réglage usine 2 min) 1-99 min Temps. Stand-by, réglable individuellement Temps OFF En cas de non-utilisation de l’outil de soudage, son chauffage est désactivé après écoulement du temps OFF. ‚La désactivation de la température s‘‘effectue indépendamment de la fonction de veille réglée. La température réelle est afchée de façon clignotante et sert d‘‘afchage de chaleur résiduel- le. „AUTO-OFF“ apparaît à l‘‘afchage.‘ La chaleur résiduelle est afchée tant que l’outil de soudage se refroidit. En outre, l’afchage « Cooling » (« Refroidissement ») clignote sur l’écran. Dès que la température descend au-dessous de 50 °C (122 °F), l’écran afche OFF et le rétroéclai- rage est désactivé. ‚Une pression simultanée des touches UP et DOWN permet d‘‘arrêter l’état OFF. ‚ Option Description OFF Temps OFF désactivé (réglage usine 10 min) 1-999 min Temps OFF, réglable individuellement

FRANÇAIS25 Fonction Window Option 1 (réglage usine): Régler la sortie de commutation libre de potentiel sur ES FE . Limitation de la plage de réglage à ± 1-99 °C (±1-180 °F) en partant d’une température verrouillée grâce à la fonction « LOCK ». La température verrouillée se situe ainsi au milieu de la fenêtre de température réglable. Option 2: Régler la sortie de commutation libre de potentiel sur ES rob. ‚En partant d‘‘une température réglée et verrouillée, la fonction WINDOW permet de régler une fenêtre de température de ± 1 -99 °C (±1 -180 °F). ‚ Si la température réelle se situe dans ladite fenêtre, le contact libre de potentiel (sortie sur opto-coupleur) est commuté. Option Description OFF Fonction Window désactivé (réglage usine OFF) 1-99 °C 1-180 °F Fonction Window, réglable individuellement LOCK Verrouillage de la station. Aucune modication de réglage n’est possible sur l’outil après verrouillage. Exception 1: Boutons de température xe activés. Exception 2: Fonction Window Option 1. ‚Tous les autres réglages ne peuvent plus être modiés jusqu‘‘au déverrouillage.‘ Verrouiller la station Régler le code de verrouillage à trois chiffres souhaité (entre 001-999) et le valider à l’aide de la touche de menu. ‚Le verrouillage est actif (un cadenas est visible à l‘‘afchage).‘ Déverrouiller la station Appuyer sur la touche de menu. ‚L‘‘afchage ON apparaît sur l‘‘écran ‚ Régler le code de verrouillage à trois chiffres. Valider le code à l’aide de la touche de menu. Code oublié ? Veuillez vous adresser à notre service client : technical-service@ weller-tools.com

FRANÇAIS26 Offset La température réelle de la panne à souder peut être adaptée en entrant un décalage de température (offset) de ± 40 °C (± 72 °F). °C °F ‚Commutation de l‘‘unité de température.‘ Option Description °C Celsius °F Fahrenheit

FRANÇAIS27 Menu 2 ‚Une pression prolongée (3 secondes) sur la touche de menu vous permet d‘‘accéder au menu

Températures xes Activation des 2 températures xes réglables individuellement. Option Description ON Températures xes activé OFF Températures xes désactivé (réglage usine) ‚Lorsqu‘‘elles sont activées, les températures xes peuvent être sélectionnées et modiées à l‘‘aide des touches UP et DOWN.‘ Rétroéclairage Option Description 0-100% Luminosité LCD (réglage usine 80%) Sortie de commutation libre de potentiel Sélection de la sortie Zero Smog ou sortie robot Option Description ES FE Sortie Zero Smog activée (réglage usine) ES rob Sortie robot activée Sensibilité Option Description

Insensible – réagit à un mouvement fort (long)

3 Standard (réglage usine)

5 Sensible - réagit à un mouvement léger (court)

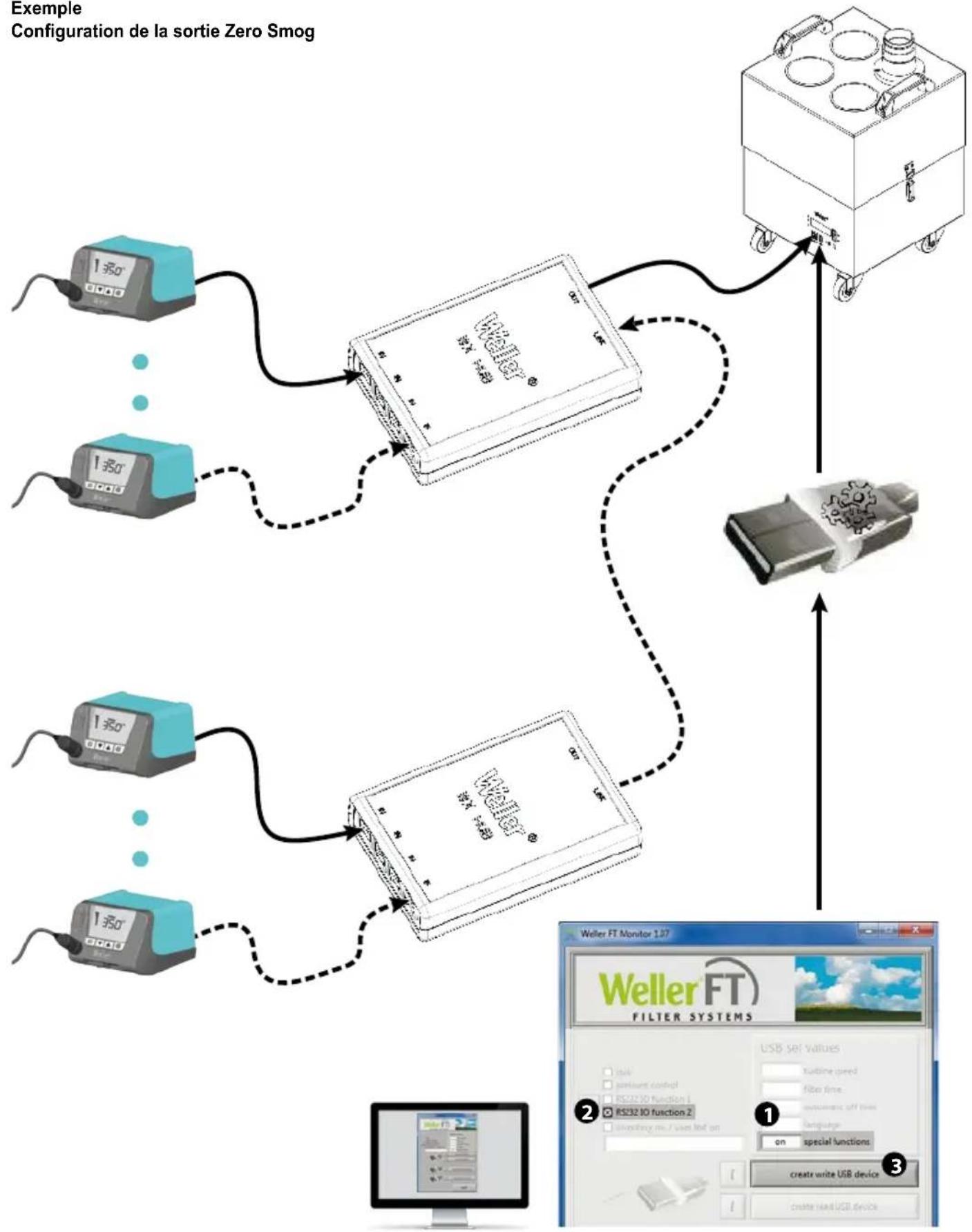

Exemple Conguration de la sortie Zero Smog

FRANÇAIS29 ‚Réinitialisation aux réglages d‘‘usine‘

sec Lors de la mise sous tension : Appuyer sur les touches Exit, UP et DOWN pendant 3 secondes ‚Détection d‘‘outil et limite de surcharge‘ ‚WT 1 et WT 1H disposent d‘‘une détection d‘‘outil automatique qui affecte à l‘‘outil respectif connecté les paramètres de régulation correspondants.‘ Seuls les outils compatibles sont pris en charge pour éviter toute surcharge de la station : WT 1 max. 90 W: WSP 80, WP 80, WTP 90, WP 65, WST 82, WSB 80, WHP 80, WTA 50, LR 21, MPR 80, WMP, FE 75 WT 1H max. 150 W (200 W): WSP 80, WP 80, WTP 90, WP 120, WSP 150, WP 200*, WP 65, WST 80, WSB 80, WSB 150, WHP 80, WTA 50, LR 21, MPR 80, WMP, FE 75 *puissance maximale 150 Watt Compensation de potentiel

Les différents modes de commutation de la douille jack de 3,5 mm offrent 4 variantes possibles : a Mise à la terre directe sans connecteur (état au moment de la livraison). b Compensation de potentiel avec connecteur, câble de compensation sur le contact central. c Sans potentiel avec connecteur d Mise à la terre indirecte avec connecteur et résistance soudée. Mise à la terre via la résistance sélectionnée.

FRANÇAIS30 Soudage et dessoudage ‚Effectuer les travaux de soudage conformément au mode d‘‘emploi de votre outil de soudage raccordé.‘ Traitement des pannes

• ‚Lors de la première mise en température, étamer la panne pour supprimer les couches d‘‘oxyde et les impuretés dues au stockage.‘

• ‚Au cours des pauses de soudage et avant de reposer le fer à souder, toujours s‘‘assurer que la panne est bien étamée.‘

• Ne pas utiliser de ux trop agressif.

• ‚Toujours s‘‘assurer que la panne est bien xée. ‚

• Choisir une température de travail aussi basse que possible.

• ‚Choisir la forme de panne la plus grande possible pour l‘‘application‘ Règle de base : env. aussi grande que la soudure à réaliser.

• Garantir un transfert de chaleur à grande surface entre la panne et le point de soudage en étamant correctement la panne.

• Éteindre le système de soudage en cas de longues pauses de travail ou utiliser la fonction Weller de réduction de température en cas de non utilisation.

• ‚Enduire la panne de matériau d‘‘apport de soudage avant de déposer le fer à souder pendant une période prolongée.‘

• Déposer directement la soudure sur le point de soudage et non sur la panne.

• ‚Changer de panne à l‘‘aide de l‘‘outil prévu à cet effet.‘

• Ne pas user de force mécanique sur la panne. Remarque ‚Les blocs d‘‘alimentation ont été réglés pour une taille de panne moyenne. Des différences sont donc possibles en cas de changement de panne ou d‘‘utilisation de pannes de formes différentes.‘ ‚Messages d‘‘erreur et élimination des défauts ‚ Message / symptôme Cause possible Remède

• Afchage „- - -“ • ‚L‘‘outil n‘‘a pas été détecté ‚

• ‚Contrôler le raccordement de l‘‘outil au niveau de l‘‘appareil ‚

• ‚Contrôler l‘‘outil raccordé ‚

• ‚Pas de fonctionnement de l‘‘afchage‘ (Afcheur éteint)

• Pas de tension de réseau • ‚Enclencher l‘‘interrupteur d‘‘alimentation ‚

• Contrôler la tension de réseau

• ‚Contrôler la protection de l‘‘appareil ‚

• OFF • Station en état de veille ou en mode OFF • ‚Réactiver l‘‘outil de soudage à l‘‘aide des touches UP ou DOWN‘

• ‚L‘‘outil reste froid‘ • Station en état de veille ou en mode OFF • Déplacer les fers

• ‚Réactiver l‘‘outil de soudage à l‘‘aide des touches UP ou DOWN‘

• ‚Afchage de température sur l‘‘écran‘

• ‚L‘‘outil reste froid‘

• Chauffage défectueux • ‚Contrôler / remplacer l‘‘outil de soudage‘

• ‚La station ne fonctionne pas comme d‘‘habitude‘

• Paramètres déréglés • ‚Réinitialisation de la station aux réglages d‘‘usine‘

• Modications de réglage impossibles

• Station verrouillée • Déverrouiller la station

• Zero Smog ne démarre pas • Pas de tension de réseau

• Aucun signal présent

• ‚Contrôler l‘‘alimentation de réseau‘

• ‚Contrôler le câblage d‘‘interface‘

• ‚Contrôler le réglage d‘‘interface‘
