用户手册 WT 1014 Weller

菜单 | 复位至出厂设置 | 工具识别和过载极限 | 电位补偿 | 复位至出厂设置 | 错误信息和错误清楚

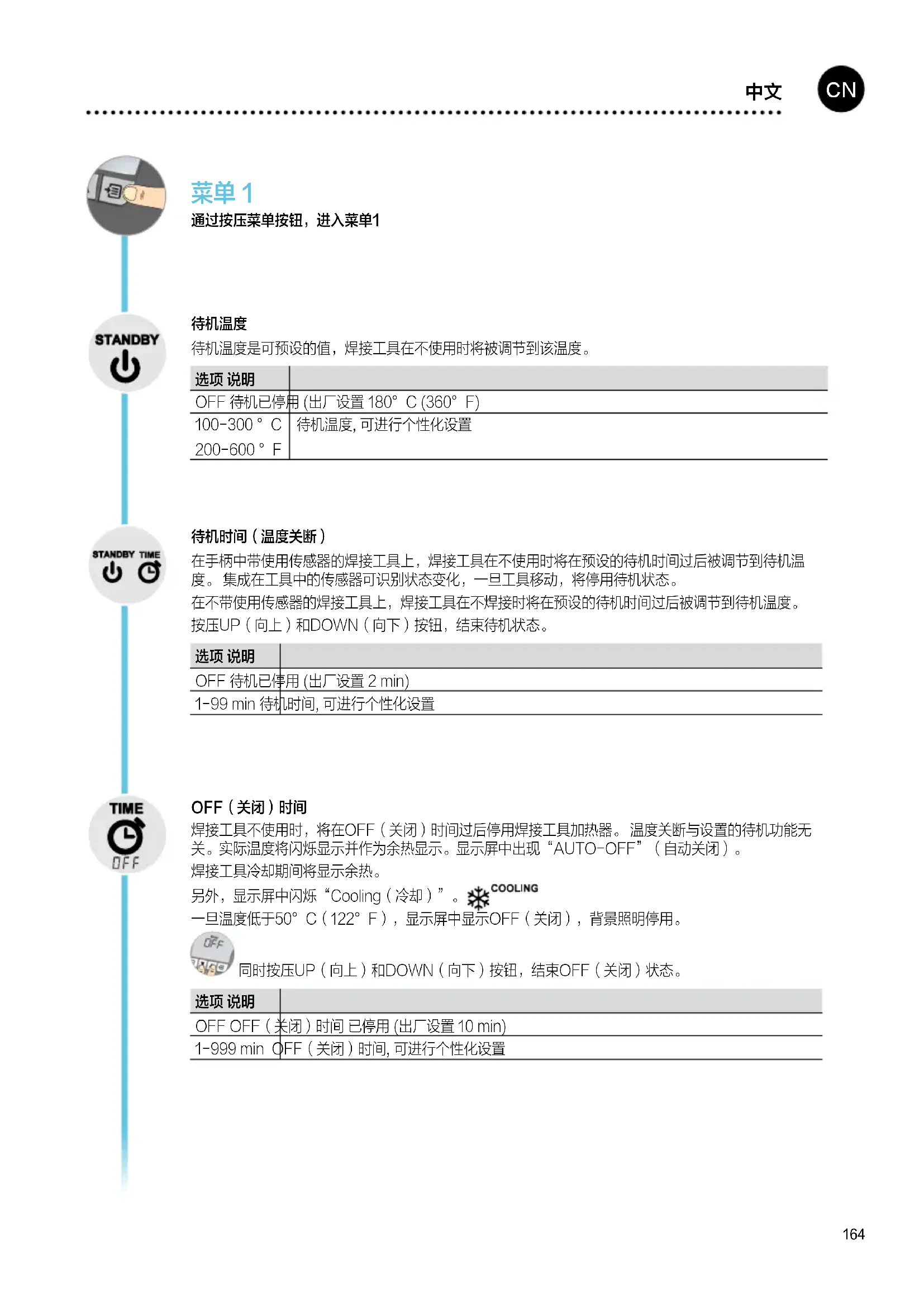

待机温度是可预设的值，焊接工具在不使用时将被调节到该温度。

在手柄中带使用传感器的焊接工具上，焊接工具在不使用时将在预设的待机时间过后被调节到待机温 度。 集成在工具中的传感器可识别状态变化，一旦工具移动，将停用待机状态。 在不带使用传感器的焊接工具上，焊接工具在不焊接时将在预设的待机时间过后被调节到待机温度。 按压UP（向上）和DOWN（向下）按钮，结束待机状态。

OFF 待机已停用 (出厂设置 2 min) 1-99 min 待机时间, 可进行个性化设置 OFF（关闭）时间 焊接工具不使用时，将在OFF（关闭）时间过后停用焊接工具加热器。 温度关断与设置的待机功能无 关。实际温度将闪烁显示并作为余热显示。显示屏中出现“AUTO-OFF”（自动关闭）。 焊接工具冷却期间将显示余热。 另外，显示屏中闪烁“Cooling（冷却）”。

一旦温度低于50°C（122°F），显示屏中显示OFF（关闭），背景照明停用。

同时按压UP（向上）和DOWN（向下）按钮，结束OFF（关闭）状态。

OFF OFF（关闭）时间 已停用 (出厂设置 10 min) 1-999 min OFF（关闭）时间, 可进行个性化设置

中文165 Window功能 选项 1 (出厂设置): 将无电位开关输出端调到ES FE。

根据通过“LOCK”（锁）功能锁止的温度，调节范围限制在± 1-99 °C（±1-180 °F）。

由此，锁止的温度展示可调式温度窗口的中部。 选项 2: 将无电位开关输出端调到ES rob。

根据已设置且锁止的温度，可借助WINDOW功能设置± 1-99 °C（±1-180 °F）的温度窗口。 如

OFF Window功能 已停用 (出厂设置 OFF) 1-99 °C 1-180 °F Window功能, 可进行个性化设置 LOCK 锁止焊台。 锁止后，无法再在装置上更改设置。 例外 1: 固定温度按钮已激活。 例外 2: Window功能 选项 1. 所有其他设置直到解锁前都无法再更改。

设置所需的三位数锁止代码（在001-999之间）并用菜单按钮确认。 锁止已激活（显示屏中可见到一把锁）。

按压菜单按钮。 显示屏中出现ON（打开） 设置三位数的锁止代码。

请联系我们的客户服务： [e-mail]

实际烙铁头温度可通过输入温度偏差± 40 °C（± 72 °F）进行调整。 °C °F

ON 固定温度 已激活 OFF 固定温度 已停用 (出厂设置) 如固定温度已激活，可通过UP（向上）和DOWN（向下）按钮进行选择和更改。

ES FE Zero Smog输出端已激活 (出厂设置) ES rob 机械手输出端已激活

sec 接通时： 按压Exit（退出）、UP（向上）和DOWN（向下）3秒

通过3.5 mm插口的不同切换，可能有4种类型： a 硬接地 不带插头（发货状态）。 b 电位补偿 带插头、中间触点上的补偿导线。 c 无电位 带插头 d 软接地 带插头和焊接电阻。通过所选的电阻进行接地

根据所连接的焊接工具的用户手册进行焊接操作。

• 第一次加热时，将可镀锡的精选焊头浸入焊剂中。这样能去 除焊头因存放而产生的氧化层和杂质。

• 在焊接暂停时以及放下焊铁前，要注意焊头已充分镀锡。

• 针对具体应用环境，请尽量选择较大的焊头形状 经验法则：约和焊垫一样大。

• 通过给焊头充分镀锡的方法，确保焊头和焊点之间具有大面

• 如果工作停顿时间较长，请关闭焊接系统或在停用期间执行 Weller温度降低功能。

控制单元已就中等烙铁头尺寸进行了调整。因烙铁头更 换或使用其他烙铁头形式可能出现偏差。

• 无显示功能 (显示关闭) • 无电源电压 • 接通电源开关

• OFF • 焊台位于待机或OFF（关闭）模式 • 用UP（向上）或DOWN（向下）按钮重

• 工具保持低温 • 焊台位于待机或OFF（关闭）模式 • 移动烙铁

• 焊台运行异常 • 参数已更改 • 将焊台复位至出厂设置

• 无法更改设置 • 焊台已锁止 • 解锁焊台

• Zero Smog无法启动 • 无电源电压
