VC 60LX - Vysávač HILTI - Bezplatný návod na obsluhu

Typ produktu	Priemyselný vysávač na suchý a kvapalný odpad
Značka	Hilti
Model	VC 60LX (VC 60L-X / VC 60M-X podľa verzie)
Rozmery (D x Š x V)	578 x 488 x 882 mm
Hmotnosť	24,5 kg
Objem nádoby	65 litrov
Kapacita naplnenia vodou	48 litrov
Elektrické napájanie	220-240 V, 50-60 Hz
Príkon	2200-2400 W podľa napätia
Maximálny objemový prietok	Až do 177 m³/h
Maximálny podtlak	Až do 23,4 kPa
Hladina akustického tlaku	73 dB(A)
Hodnoty emisií vibrácií	< 2,5 m/s²
Trieda ochrany	I
Stupeň ochrany	IPX4
Hlavné funkcie	Suché/mokré vysávanie, automatické čistenie filtra, automatické vypnutie
Údržba a čistenie	Automatické čistenie filtra, vypúšťanie nádoby, výmena vrecka a filtra
Bezpečnosť	Brzdy kolies, ochrana proti škodlivému prachu, varovný signál
Náhradné diely a opraviteľnosť	Originálne diely Hilti, oprava autorizovaným servisom
Všeobecné informácie	V súlade so smernicou EÚ o OEEZ, záruka výrobcu

Často kladené otázky - VC 60LX HILTI

Aký typ prachu môžem vysávať pomocou VC 60LX?

Vysávač Hilti VC 60LX dokáže vysávať suchý nehorľavý prach, drevené triesky, kvapaliny a škodlivý prach podľa triedy L (NPK > 1 mg/m³) alebo M (NPK ≥ 0,1 mg/m³) v závislosti od modelu.

Ako zapnúť vysávač?

Zapojte zástrčku do uzemnenej zásuvky, potom otočte prepínač prístroja do požadovanej polohy: I pre zapnutie, I s čistením filtra alebo 0 pre vypnutie.

Čo robiť, ak zaznie akustický varovný signál?

Signál indikuje zníženie sacieho výkonu. Skontrolujte vrecko na prach (vymeňte, ak je plné), filtračnú vložku (aktivujte čistenie filtra, ak je vypnuté) a saciu hadicu (v prípade potreby vyčistite).

Ako vysávať kvapaliny pomocou VC 60LX?

Vyberte vrecko na prach (v prípade potreby použite plastové vrecko), skontrolujte, či je filtračná vložka vhodná (polyester alebo PTFE) a či je zariadenie na monitorovanie hladiny čisté. Nikdy nevysávajte horľavé alebo korozívne kvapaliny.

Kedy a ako vymeniť filtračnú vložku?

Filtračnú vložku vymieňajte aspoň dvakrát ročne, alebo častejšie pri intenzívnom používaní. Odpojte prístroj, otvorte príruby krytu filtra, vyberte starý filter, očistite tesniace plochy a vložte nový filter.

Ako čistiť filtračnú vložku?

VC 60LX je vybavený automatickým čistením filtra, ktoré každých 7,5 sekundy prefukuje vzduch. Pri ručnom čistení neklepte na vložku a nepoužívajte vysokotlakový čistič. Vymeňte ju, ak je príliš znečistená.

Čo robiť, ak sa motor po vyprázdnení nádoby nezastaví?

Ak sa turbína po vyprázdnení nespustí, môže byť aktivované zariadenie automatického vypnutia. Nastavte prepínač na vypnutie, počkajte 5 sekúnd a potom ho znova zapnite. Ak problém pretrváva, očistite sondy zariadenia na monitorovanie hladiny.

Môžem použiť netkané vrecko na prach na drevené triesky?

Áno, netkané vrecko na prach Universal Vlies (ref. 2177884) je vhodné na drevené triesky v minerálnych, mokrých a suchých aplikáciách.

Ako bezpečne prepravovať vysávač?

Pred prepravou vyprázdnite nádobu. Na stabilitu použite brzdy kolies. Pri preprave ho nenoste za napájací kábel, nezdvíhajte ho žeriavom a uzavrite vstupný konektor uzatváracou manžetou.

Kde nájsť náhradné diely a dať prístroj opraviť?

Originálne náhradné diely a príslušenstvo Hilti sú dostupné v Hilti Store alebo na www.hilti.group. Opravy musí vykonať autorizovaný servis Hilti alebo kvalifikovaný personál.

NÁVOD NA OBSLUHU VC 60LX HILTI

2.6 Vysávaný materiál

3.3 Možné nesprávné použití

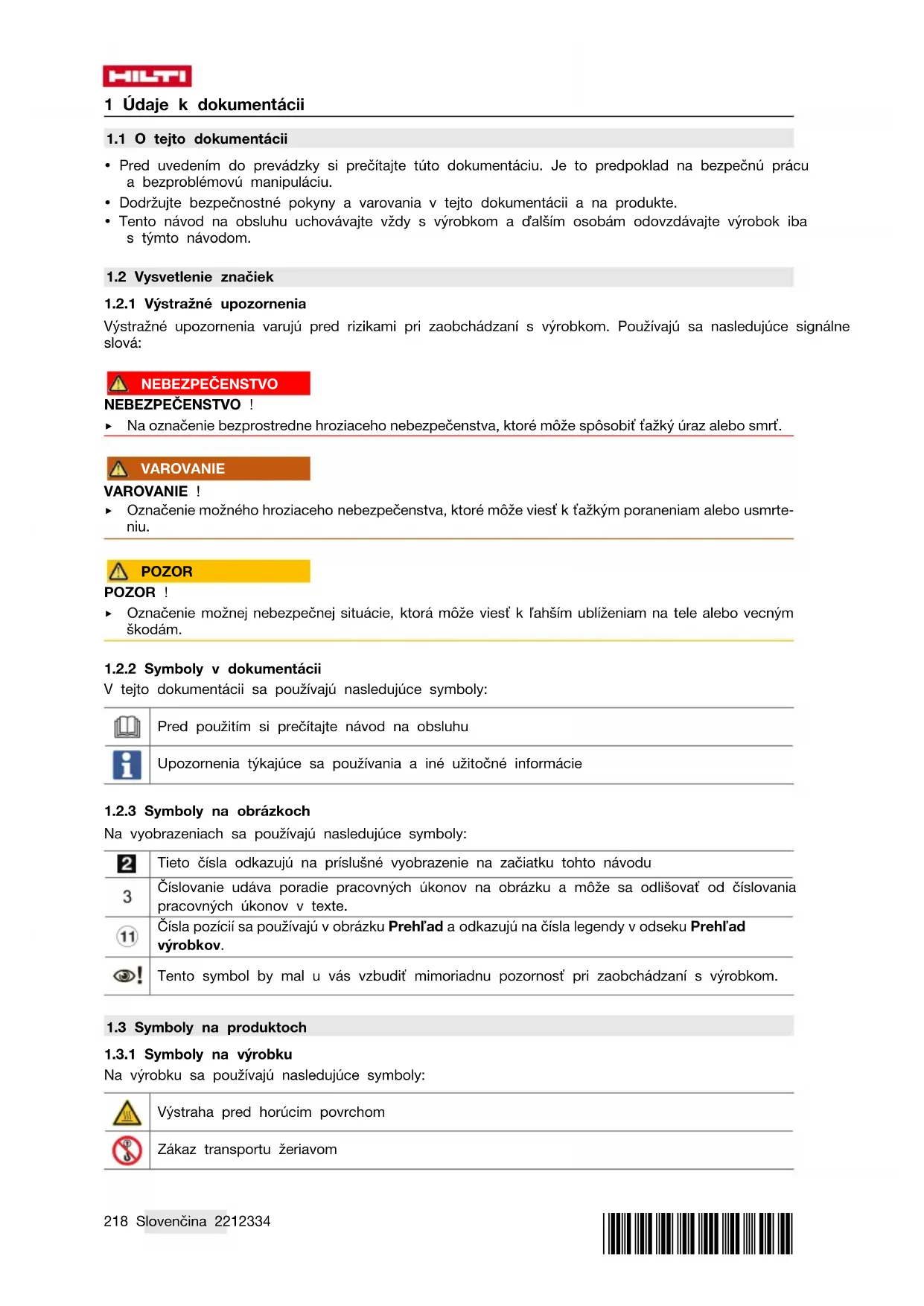

1 Údaje k dokumentácii

1.1 O tejto dokumentácii

Výstražné upozornenia varujú pred rizikami pri zaobchádzaní s výrobkom. Používajú sa nasledujúce signálne slová:

NEBEZPEČENSTVO

NEBEZPEČENSTVO !

▶ Na označenie bezprostredne hroziaceho nebezpečenstva, ktoré môže spôsobitť tažký úraz alebo smrt.

VAROVANIE

VAROVANIE !

Označenie možného hroziaceho nebezpečenstva, ktoré môže viest'k tažkým poraneniam alebo usmrteniu.

POZOR

POZOR!

Označenie možnej nebezpečnej situácie, ktorá môže viest' k l'ahším ublíženiam na tele alebo vecným škodám.

V tejto dokumentácii sa používajú nasledujúce symboly:

Upozornenia týkajúce sa používania a iné užitočné informácie

1.2.3 Symboly na obrázkoch

Na vyobrazeniach sa používajú nasledujúce symboly:

2	Tieto čísla odkazujú na príslušné vyobrazenie na začiatku tohto návodu
3	Číslovanie udáva poradie pracovných úkonov na obrázku a môže sa odlišovať od číslovania pracovných úkonov v texte.
11	Čísla pozícií sa používajú v obrázkuPrehl’ada odkazujú na čísla legendy v odsekuPrehl’advýrobkov.
	Tento symbol by mal u vás vzbuditmimoriadnu pozornosť pri zaobchádzaní s výrobkom.

1.3 Symboly na produktoch

Na výrobku sa používajú nasledujúce symboly:

Výstraha pred horúcim povrchom

Zákaz transportu žeriavom

1.4 Na zariadení

Pri vysávačoch triedy M

VÝSTRAHA: Toto zariadenie obsahuje zdraviu nebezpečný prach. Vyprázdňovanie a údržbu, vrátane odstraňovania vrecka na prach smú vykonávať iba osoby s borným vzdelaním, ktoré nosia vhodnú osobnú ochranvýbavu. Nezapínajte dovtedy, kým nie je nainštalovaný kompletný filtračný systém a nebola overená funkcia kontroly objemového toku.

od- ú M ! i M

Vysávače triedy L

VÝSTRAHA: Toto zariadenie obsahuje zdraviu nebezpečný prach. Vyprázdňovanie a údržbu, vrátane odstraňovania vrecka na prach smú vykonávať iba osoby s borným vzdelaním, ktoré nosia vhodnú osobnú ochraný výbavu. Nezapínajte dovtedy, kým nie je nainštalovaný kompletný filtračný systém.

L L L

1.5 Informácie o výrobku

Výrobky značky Hilti sú určené pre profesionálneho používatel'a a smie ich obsluhovať, udržiavať a opravovať iba autorizovaný, vyškolený personál. Tento personál musí byť špeciálne poučený o rizikách a nebezpečenstvách, ktoré sa môžu vyskytnút. Výrobok a jeho pomocné prostriedky sa môžu stať zdrojom nebezpečenstva v prípade, že s nimi bude manipulovať personál bez vzdelania, neodborným spôsobom alebo ak sa nebudú používať v súlade s určením.

Typové označenie a sériové číslo sú uvedené na typovom štítku.

Zaznamenajte si sériové číslo do nasledujúcej tabul'ky. Údaje výrobku budete potrebovať pri dopytoch adresovaných nášmu zastúpeniu alebo servisu.

Údaje o výrobku

Vysávač na vysávanie namokro/nasucho VC 60M-X | VC 60L-X
Generácia 01
Sériové číslo

1.6 Vyhlásenie o zhode

Na vlastnú zodpovednosť vyhlasujeme, že tu opísaný výrobok sa zhoduje s platnými smernicami a normami. Vyobrazenie vyhlásenia o zhode nájdete na konci tejto dokumentácie.

Okrem bezpečnostných upozornení v jednotlivých kapitolách tohto návodu na obsluhu je potrebné vždy striktne dodržiavať nasledujúce nariadenia.

▶ Prečítajte si všetky upozornenia! Nerešpektovanie nasledujúcich upozornení môže viest' k úrazu elektrickým prúdom, požiaru a/alebo závažným poraneniam.
- Pri používaní zariadenia v spojení s elektrickým náradím si pred použitím prečítajte návod na obsluhu elektrického náradia a rešpektujte všetky upozornenia.
- Manipulácie alebo zmeny na zariadení nie sú dovolené.
Používajte vhodný výrobok. Výrobok nepoužívajte na také účely, na ktoré nie je určený, používajte ho iba v súlade s určením a ak je v bezchybnom stave.
Pred prácou so zariadením sa informujte o manipulácii s ním, o nebezpečenstvách, ktoré môžu pochádzať z materiálu a o likvidácii povysávaného materiálu.
Zohl'adnite vplyvy vonkajšieho prostredia. Zariadenie nepoužívajte tam, kde hrozí riziko požiaru alebo výbuchu.
Výrobok smú používať iba osoby, ktoré sú s ním oboznámené, boli poučené o bezpečnom používaní a rozumejú nebezpečenstvám či rizikám, ktoré z toho vyplývajú. Výrobok nie je určený pre deti. Deti musia byť pod dozorom, aby sa zaistilo, že sa so zariadením nebudú hrat.

HILTI

Nepoužívané zariadenia odkladajte na bezpečnom mieste a bezpečným spôsobom. Nepoužívané zariadenia by sa mali odložit na suchom, vyvýšenom alebo uzatvorenom mieste, mimo dosahu detí.

2.2 Bezpečnost osôb

• Bud'te pozorní, dávajte pozor na to, čo robíte a pri práci s výrobkom postupujte s rozvahou. Vysávač nepoužívajte vtedy, ked' ste unavení alebo pod vplyvom drog, alkoholu alebo liekov. Aj moment nepozornosti pri používaní zariadenia môže viest k vzniku závažných poranení.
  Používatel' a osoby zdržiavajúce sa v blízkosti musia počas používania a údržby zariadenia používať vhodné ochranné okuliare, ochrannú prilbu, chrániče sluchu, ochranné rukavice, bezpečnostnú obuv a l'ahkú masku na ochranu dýchacích ciest.
  Kvôli bezpečnému státiu vysávača aktivujte brzdy koliesok. Pri uvoľnených brzdách koliesok sa môže vysávač nekontrolovane uviest do pohybu.
• Ak je možné namontovať zariadenia na odsávanie a zachytávanie prachu, presvedčite sa, že tieto zariadenia sú pripojené a používajú sa správne. Používanie odsávania prachu môže znižovat' ohrozenia vyvolané prachom.

2.3 Starostlivé zaobchádzanie a používanie zariadenia

Zariadenie nikdy nenechávajte bez dozoru.
- Pri vysávaní nebezpečného prachu nedeaktivujte čistenie filtra, najmä pri používaní elektrického náradia vytvárajúceho prach.
Zariadenie chránte pred mrazom.
Zariadenie na obmedzovanie stavu vody pravidelne čistite podľa pokynov, s použitím kefy a skontrolujte výskyt náznakov jeho poškodenia.
- Pri nasadzovaní hlavy vysávača dávajte pozor na to, aby nedošlo k zacviknutiu a aby ste nepoškodili sietový kábel. Hrozí riziko poranenia a poškodenia.
- Kontrolujte výskyt prípadných poškodení na zariadení a príslušenstve. Pred d'alším používaním sa musia ochranné zariadenia alebo mierne poškodené časti starostlivo skontrolovať, či fungujú bezchybne a v súlade s ich určením. Skontrolujte, či pohyblivé časti fungujú bezchybne a nezase-kávajú sa, alebo či nie sú jednotlivé časti poškodené. Všetky časti musia byť správne namontované a musia splňať všetky podmienky na zaručenie bezchybného prevádzkovania zariadenia.
- Opravu vášho zariadenia zverte iba kvalifikovanému odbornému personálu a iba s použitím originálnych náhradných súčiastok. Tak je možné zaistiť, aby zostala zachovaná bezpečnosť zariadenia.
- Pri nepoužívaní zariadenia (počas prestávok v práci), pred údržbou a opravami, pred výmenou častí príslušenstva alebo pred výmenou filtra vždy vytiahnite sieťovú zástrčku zo zásuvky. Toto bezpečnostné opatrenie zabraňuje neúmyselnému spusteniu zariadenia.
Vysávač nikdy neťahajte do inej pracovnej pozície za sieťový kábel. Neprechádzajte vysávačom cez sieťový kábel.
Zariadenie neprepravujte pomocou žeriava.
- Pri preprave a nepoužívaní zariadenia uzatvorte vstupnú tvarovanú prípojku uzatváracím prvkom.

Pripájacia zástrčka zariadenia musí byť vhodná do danej zásuvky. Zástrčka sa nesmie žiadnym spôsobom meniť. Spolu so zariadeniami s ochranným uzemnením nepoužívajte žiadne zástrčkové adapté. Nezmenené zástrčky a vhodné zásuvky znižujú riziko úrazu elektrickým prúdom.
Zástrčku zapojte do vhodnej uzemnenej zásuvky, ktorá je bezpečne nainštalovaná a spíňa všetky lokálne predpisy. Pokial' si nie ste istí, či je zásuvka uzemnená, dajte ju skontrolovať kvalifikovanému odborníkovi na elektrické zariadenia.
Zabráňte telesnému kontaktu s uzemnenými povrchmi, ako sú rúry, kúrenia, sporáky a chladničky. Pri uzemnení vášho tela hrozí zvýšené riziko úrazu elektrickým prúdom.
Zariadenie nevystavujte dažďu alebo vlhkosti. Vniknutie vody do elektrického zariadenia zvyšuje riziko úrazu elektrickým prúdom.
▶ Uistite sa o tom, že sieťový kábel neleží v kalužiach.
- Pripájacie vedenie zariadenia pravidelne kontrolujte a v prípade poškodenia ho dajte vymeniť v servisnom stredisku Hilti. Pravidelne kontrolujte predlžovacie vedenia a ak sú poškodené, vymeňte ich.

• Pokial dôjde pri práci k poškodeniu sieťového pripájacieho vedenia a/alebo predlžovacieho kábla, nesmiete sa ich dotýkať. Vytiahnite sieťovú zástrčku zo zásuvky. Poškodené sieťové pripájacie vedenia a predlžovacie káble predstavujú nebezpečenstvo úrazu elektrickým prúdom.
• Sietové pripájacie vedenie sa smie vymenit' výlučne za typ uvedený v návode na obsluhu.
  Kábel nepoužívajte na účely, na ktoré nie je určený, na prenášanie, zavesenie zariadenia alebo na vyt'ahovanie zástrčky zo zásuvky. Chráně kábel pred vysokou teplotou, olejom, ostrými hranami alebo pred pohybujúcimi sa časťami zariadenia. Poškodené alebo zauzlené káble zvyšujú riziko úrazu elektrickým prúdom.
• Pri práci s elektrickým zariadením vo vonkajšom prostredí používajte iba predlžovacie káble vhodné aj do vonkajšieho prostredia. Používanie predlžovacieho kábla vhodného aj do vonkajšieho prostredia znižuje riziko úrazu elektrickým prúdom.
• Pri prerušení dodávky elektrického prúdu vypnite zariadenie a vytiahnite sieťovú zástrčku.
  Zariadenie nikdy neprevádzkujte v znečistenom alebo vlhkom stave. Prach zachytený na povrchu zariadenia, predovšetkým vodivými materiálmi, alebo vlhkost môžu za nepriaznivých podmienok viest k úrazu elektrickým prúdom. Znečistené zariadenie preto dajte v pravidelných intervaloch prekontrolovať v servise Hilti, najmä ak často opracovávate vodivé materiály.

2.5 Pracovisko

• Zabezpečte dostatočné osvetlenie pracoviska.
  Zabezpečte dobré vetranie pracoviska. Nedostatočne vetrané pracoviská môžu spôsobit' ujmy na zdraví v dôsledku zaťaženia prachom.
  ▶ Na pracovisku udržiavajte poriadok. Z okolia pracoviska odstráňte predmety, o ktoré by ste sa mohli poraniť. Neporiadok v oblasti vykonávania prác môže mať za následok vznik úrazu.
  So zariadením nepracujte v prostredí s hrozbou výbuchu, v ktorom sa nachádzajú horľavé kvapaliny, plyny alebo prach. Elektrické zariadenia vytvárajú iskry, od ktorých sa môže vznietit' prach alebo výpary.
  Obzvlášť opatrní bud’te pri práci na schodoch.

2.6 Vysávaný materiál

Zdravie ohrozujúci, horľavý a/alebo výbušný prach sa nesmie vysávať (horčíkovo-hliníkový prach atd'). Materiály, ktoré majú vyššiu teplotu ako 60 °C (140 °F), sa nesmú vysávať (napr. tlejúce cigarette, horúci popol).
▶ Horľavé, výbušné, agresívne kvapaliny sa nesmú vysávať (chladiace a mazacie prostriedky, benzín, rozpúšťadlá, kyseliny (pH < 5), lúhy (pH > 12,5) atd').
- Pri unikaní peny alebo kvapalín zariadenie ihned' vypnite.
- Pri vysávaní horúceho materiálu do teploty max. 60 °C (140 °F) používajte ochranné rukavice.
▶ Pri práci s minerálnym kalom z vrtania noste ochranný odev a zabráňte kontaktu s pokožkou (pH > 9, žieravé).
Zabráňte kontaktu s alkalickými alebo kyslými kvapalinami. Pri náhodnom kontakte opláchnite vodou. Pri vniknutí kvapaliny do očí ich vypláchnite oči vel'kým množstvom vody a dodatočne vyhl'adajte lekársku pomoc.

VC 60L-X

Zariadenie v triede prachu L sa hodí na vysávanie/odsávanie suchých, nehorľavých druhov prachu, drevených pilín a triesok a nebezpečného prachu s hraničnými hodnotami expozície > 1 mg/m³. Podľa nebezpečnosti vysávaného/odsávaného prachu musí byť zariadenie vybavené vhodnými filtrami.

VC 60M-X

Zariadenie v triede prachu M sa hodí na vysávanie/odsávanie suchých, nehorľavých druhov prachu, drevených pilín a triesok a nebezpečného prachu s hraničnými hodnotami expozície ≧ 0,1 mg/m³. Podľa nebezpečnosti vysávaného/odsávaného prachu musí byť zariadenie vybavené vhodnými filtrami.

3 Opis

3.2 Používanie v súlade s určením

Tu opísaný výrobok je univerzálny priemyselný vysávač na profesionálne používanie. Používať sa môže na vysávanie nasucho aj namokro.

Tento výrobok nepoužívajte na l'udí a zvieratá. Používanie pod vodou je zakázané.

Pred prácou s týmto výrobkom sa informujte o manipulácii s ním, o nebezpečenstvách pochádzajúcich z materiálu a o bezpečnom likvidovaní materiálu.
Výrobok nepoužívajte v stacionárnom, nepretržitom režime prevádzky, v automatických alebo poloautomatických systémoch.
- Používajte len originálne príslušenstvo a náradie od firmy Hilti, aby ste predišli nebezpečenstvám poranenia.
Na zabránenie vytvárania elektrostatických efektov používajte antistatickú saciu hadicu.
- Nevysávajte žiadne predmety, ktoré môžu aj cez vrecko na prach spôsobit' poranenia (napríklad špicatý predmet alebo vysávaný materiál s ostrými hranami).
▶ Výrobok nepoužívajte ako náhradu rebríka.

Tento výrobok je pri profesionálnom (priemyselnom) používaní vhodný na nasledujúce použitie:

• Vysávanie veľkého množstva prachu vznikajúceho pri použití diamantových brúsok Hilti, rezacích brúsok, vrtacích kladív a vrtacích koruniek na vrtanie nasucho.
• Vysávanie minerálneho kalu z vrtania vznikajúceho pri použití diamantových vrtacích koruniek Hilti alebo diamantových píl Hilti a tekutých nasávaných materiálov až do teploty < 60 °C (140 °F).
• Vysávanie oleja a tekutých médií až do teploty < 60 °C (140 °F).
• Čistenie plôch stien a podlahy, namokro a nasucho

VC 60L-X

Vysávanie suchých, nehorľavých druhov prachu, kvapalín, drevených pilín a triesok a nebezpečných druhov prachu s hraničnými hodnotami expozície na úrovni > 1 mg/m³ (trieda prachu L).

VC 60M-X

• Vysávanie suchých, nehorľavých druhov prachu, kvapalín, drevených pilín a triesok a nebezpečných druhov prachu s hraničnými hodnotami expozície na úrovni ≥ 0,1 mg/m³ (trieda prachu M).
• Pri odlučovačoch prachu je potrebné, aby bola zabezpečená dostatočná miera výmeny vzduchu L v miestnosti, ak sa použitý vzduch vracia do miestnosti. Prosím, dodržiavajte národné ustanovenia.

3.3 Možné chybné používanie

• Priemyselný vysávač sa nesmie prevádzkovať v pozícií naležato.
• Materiály ohrozujúce zdravie (napr. azbest) sa nesmú spracovávať.

- Priemyselný vysávač sa nesmie používať na vysávanie látok s nebezpečenstvom výbuchu, žeravých, horiacich, horúcich alebo zápalných látok a agresívnych druhov prachu (napríklad horčíkovo-hliníkový prach atď.). Výnimku tvoria: drevené triesky a piliny.

- Priemyselný vysávač sa nesmie používať na vysávanie horľavých kvapalín (napríklad benzínu, riedidiel, kyselín, chladiacich a mazacích prostriedkov atd').

3.4 Rozsah dodávky

Vysávač na vysávanie nasucho a namokro vrátane filtračného prvku, sacia hadica kompletne s hadicovou prípojkou, vrecko na prach plastové, návod na používanie.

Čalšie systémové výrobky, ktoré sú schválené pre váš výrobok, nájdete vo vašom Hilti Store alebo na stránke: www.hilti.group | USA: www.hilti.com

3.5 Prepínač zariadenia

Ak rýchlost' vzduchu v sacej hadici klesne pod 20 m/s, z bezpečnostných dôvodov zaznie akustický výstražný signál.

Zariadenie je vybavené čistením filtra na jemný prach. Každých 7,5 sekúnd sa filter automaticky vyčistí nárazom vzduchu.

Filtračný prvok sa automaticky čistí náporom vzduchu (pulzujúci zvuk).

Pri používaní v systéme (najmä pri brúsení, rezaní a vytváraní drážok) alebo pri nasávaní väčšieho množstva prachu musí byť aktivované čistenie filtra, aby bol možný trvalo vysoký sací výkon. Čistenie filtra funguje len pri pripojenej sacej hadici.

3.8 Upozornenia týkajúce sa používania

Príslušenstvo a spôsoby jeho použitia

VC 60L-X

Príslušenstvo Objednávacie	číslo Spôsob použitia
Plastové vrecko na prach 21	77881 použitie na minerálne látky, namokro a nasucho
Vrecko na prach z rúna Universal	2177884 použitie na minerálne látky, namokro a nasucho
Filter celulóza 2177885 nasucho
Filter polyester 2182582 univerzálne, namokro a nasucho
Filter PTFE 2202240 intenzívne použitie, namokro a nasucho
Filter HEPA 2177708 namokro a nasucho

Príslušenstvo a spôsoby jeho použitia

VC 60M-X

Príslušenstvo Objednávacie	číslo Spôsob použitia
Plastové vrecko na prach 22	05722 použitie na minerálne látky, namokro a nasucho
Vrecko na prach z rúna Universal	2177884 použitie na minerálne látky, namokro a nasucho
Filter celulóza 2177885 nasucho
Filter polyester 2182582 univerzálne, namokro a nasucho
Filter PTFE 2202240 intenzívne použitie, namokro a nasucho
Filter HEPA 2177708 namokro a nasucho

Pri používaní vysávačov triedy M je nevyhnutne potrebné používať vrecko na prach.

4 Technické údaje

4.1 Vysávač na vysávanie namokro/nasucho

Pri prevádzke s pripojením na generátor alebo transformátor musí byť jeho výstupný (odovzdávaný) výkon minimálne dvakrát vyšší ako menovitý príkon uvedený na výkonovom štítku výrobku. Prevádzkové napätie transformátora alebo generátora musí byť neustále v rozsahu +5 % a -15 % menovitého napätia zariadenia.

	VC 60L-X	VC 60M-X
Rozmery (d x š x v v mm)	578 x 488 x 882	578 x 488 x 882
Hmotnosť podl’a štandardu EPTA 01	24,5 kg	24,5 kg
Objem nádoby	65	65
Plniace množstvo vody	48	48
Prevádzková teplota	0 °C ... 40 °C	0 °C ... 40 °C
Automatické čistenie filtra každých	7,5 s 7,5 s
Trieda ochrany	I	I
Druh ochrany	IPX4	IPX4
Frekvencia siete	50 Hz ... 60 Hz 50	Hz ... 60 Hz

4.2 Menovité napätie

•/•	220 V ... 240 V	110 VGB	240 VNZ	220 V ... 240 VCH
Menovitý príkon	2 400 W	2 200 W	2 400 W	2 300 W
Sieťové pripojenie (typ)	H07 RN-F 3G1,5 mm ^2	H07 RN-F 3G2,5 mm ^2	H07 RN-F 3G1,5 mm ^2	H07 RN-F 3G1,5 mm ^2

4.3 Maximálny objemový tok a maximálny podtlak

Podl'a DIN EN 60335-2-69 odsek AA.7.12

		VC 60L-X VC 60M-X
Maximálny objemový tok (vzduch) 2 200 W		159 m^3/h 159 m^3/h
		2 300 W	165 m^3/h 165 m^3/h
		2 400 W	177 m^3/h 177 m^3/h
Maximálny podtlak 2 200 W		19,3 kPa 19,3 kPa
	2 300 W	21,5 kPa 21,5 kPa
	2 400 W	23,4 kPa 23,4 kPa

Nasledujúce údaje platia pre priemyselné vysávače VC 60M-X a VC 60L-X.

	VC 60L-X VC 60M-X
Hladina akustického tlaku _pA	73 dB(A) 73 dB(A)
Neistota K_pA	1 dB(A) 1 dB(A)
Hodnota emisií vibrácií	< 2,5 m/s ^2 < 2,5 m/s ^2
Neistota (K)	0,2 m/s ^2 0,2 m/s ^2

5 Uvedenie do prevádzky

NEBEZPEČENSTVO

Nebezpečenstvo úrazu elektrickým prúdom. Ak nie je vysávač riadne pripojený, môže to viest k usmrteniu alebo k vzniku závažných poranení.

Nebezpečenstvo poranenia v dôsledku nekontrolovaných pohybov! Pri uvoľnených brzdách koliesok sa môže vysávač nekontrolovane uviesť do pohybu.

5.1 Prvé uvedenie do prevádzky

Na vysávanie nebezpečného alebo minerálneho prachu používajte vrecko na prach z plastu alebo rúna.

1. Otvorte dve uzatváracie spony.
2. Zdvihnite hlavu vysávača z nádoby na nečistoty.
3. Vyberte diely príslušenstva z nádoby na nečistoty a z obalu.
4. Vložte vhodné vrecko na prach, postupujte podl'a návodu.
5. Nasad'te hlavu vysávača na nádobu na nečistoty a uzatvorte dve uzatváracie spony.
6. Presvedčite sa, že hlava vysávača je správne namontovaná a zaistená.
7. Pripojte saciu hadicu na zariadenie.

5.2 Vloženie/výmena vrecka na prach z rúna

NEBEZPEČENSTVO

Nebezpečenstvo poranenia. Ostré predmety by mohli prerazit' vrecko na vysávaný materiál.

Presvedčite sa, že nedošlo k prerazeniu vrecka na vysávaný materiál žiadnymi predmetmi.

1. Vytiahnite sieťovú zástrčku zo zásuvky.

HILTI

1. Otvorte dve uzatváracie spony.
2. Zdvihnite hlavu vysávača z nádoby na nečistoty.
3. Zatvorte nátrubok sacej hadice klapkou.
4. Odstráňte a zlikvidujte vrecko na prach → strana 230.
5. Vyčistite nádobu na nečistoty handrou.
6. Upevnite nové vrecko na prach z rúna v nádobe na nečistoty.
7. Nasad'te hlavu vysávača na nádobu na nečistoty a uzatvorte dve uzatváracie spony.

5.3 Vloženie/výmena plastového vrecka na prach

Nebezpečenstvo poranenia. V dôsledku poškodenia filtračného systému môže dôjst' k úniku zdraviu škodlivého prachu.

V prípade núdze (napríklad pri prelomení filtra) vypnite vysávač, vytiahnite sietovú zástrčku zo zásuvky a dajte vysávač pred d'alším použitím skontrolovať odborným personálom.

POZOR

Nebezpečenstvo poranenia v dôsledku nekontrolovaných pohybov! Pri uvoľnených brzdách koliesok sa môže vysávač nekontrolovane uviesť do pohybu.

6.1 Používanie vysávačov triedy M

NEBEZPEČENSTVO

Nebezpečenstvo poranenia. Pri vysávačoch triedy L a triedy M výrobok obsahuje prach, ktorý je zdraviu škodlivý.

Práce spojené s vyprázdňovaním a údržbou, vrátane odstraňovania zberných nádob na prach, smú vykonávať iba odborníci. Noste zodpovedajúcu ochrannú výbavu.
Predtým než vysávač odstránite z oblasti zaťaženej nebezpečnými látkami, povysávajte vonkajšiu stranu vysávača, dočista ho poutierajte alebo ho tesne zabaľte. Pretože všetky časti stroja musia byť považované za znečistené, ak sa odoberú z nebezpečnej oblasti, podniknite vhodné opatrenia na zabránenie šíreniu a rozptýleniu prachu.
Vysávač nikdy neprevádzkujte bez úplného filtračného systému.

6.2 Vysávanie suchého prachu

Pred vysávaním suchého prachu a najmä minerálnych druhov prachu je potrebné dbať na to, aby bolo v nádobe vždy vložené správne vrecko na prach. Pri používaní vysávačov triedy M je nevyhnutne potrebné používať vrecko na prach.

Po použití namokro vymeňte filtračný prvok za suchý alebo nový filtračný prvok.

POZOR

Nebezpečenstvo poranenia. Bez použitia filtračného prvku môže unikať nebezpečný vysávaný materiál.

- Nikdy nevysávajte bez filtračného prvku.

1. Zabezpečte, aby bolo založené vhodné vrecko na prach.

2. Skontrolujte, či je filtračný prvok suchý a v prípade potreby ho vymeňte.

3. Na vysávanie nastavte ovládací spínač na .

6.3 Vysávanie kvapalín

POZOR

Nebezpečenstvo poranenia. Bez použitia filtračného prvku môže unikať nebezpečný vysávaný materiál.

- Nikdy nevysávajte bez filtračného prvku.

Pred nasledujúcim použitím nasucho vymeňte filtračný prvok za suchý alebo nový filtračný prvok.

1. Skontrolujte monitorovanie stavu naplnenia. → strana 228
2. Podl'a možnosti použite samostatný filtračný prvok na používanie namokro.
3. Po vysávaní kvapalín otvorte dve uzatváracie spony.
4. Zdvihnite hlavu vysávača z nádoby na nečistoty a postavte ju na rovný podklad tak, aby mohol filtračný prvok vyschnúť.
5. Vyprázdnite nádobu na nečistoty a vyčistite ju použitím hadice s vodou. Elektródy vyčistite kefkou a filtračný prvok po predchádzajúcom vyschnutí očistite pretretím rukou.
6. Nechajte nádobu na nečistoty vyschnúť.

6.4 Po vysávaní

Pri používaní vysávačov triedy M je nevyhnutne potrebné používať vrecko na prach.

1. Vytiahnite sietovú zástrčku zo zásuvky.
2. Zdvihnite hlavu vysávača z nádoby na nečistoty a postavte ju na rovný podklad.
3. Vyberte vrecko na prach z nádoby na nečistoty alebo siahnite na úchopové priehlbne a vyprázdnite nádobu na nečistoty jej vyklopením.
4. Nasad'te hlavu vysávača na nádobu na nečistoty a uzatvorte dve uzatváracie spony.

6.6 Vyprázdňovanie nádoby na nečistoty bez vrecka na prach (pri kvapalinách)

1. Vytiahnite sietovú zástrčku zo zásuvky.
2. Zdvihnite hlavu vysávača z nádoby na nečistoty a postavte ju na rovný podklad.
3. Siahnite na úchopové priehlbiny a vyprázdnite nádobu na nečistoty jej vyklopením.
4. Očistite okraj nádoby na nečistoty handrou.
5. Nasad'te hlavu vysávača na nádobu na nečistoty a uzatvorte dve uzatváracie spony.

6.7 Vypustenie špinavej vody

Dodržiavajte miestne predpisy týkajúce sa úpravy odpadovej vody.

Nebezpečenstvo úrazu elektrickým prúdom. Neodborné opravy na elektrických častiach môžu viest' k závažným poraneniam.

- Opravy na elektrických častiach nechajte vykonávať len odborníkom na elektrické zariadenia.

Zariadenie a predovšetkým úchopové plochy udržiavajte suché, čisté a bez prítomnosti oleja a tuku. Nepoužívajte čistiace a údržbové prostriedky obsahujúce silikón.
Vysávač nikdy neprevádzkujte s upchatými štrbinami slúžiacimi na odvetrávanie! Štrbiny na odvetrávanie opatrne vyčistite suchou kefou. Zabráňte vniknutiu cudzích predmetov do vnútra zariadenia.
- Vonkajšiu stranu zariadenia pravidelne čistite mierne navlhčenou handrou. Na čistenie nepoužívajte rozprašovač, parný čistič alebo tečúcu vodu, pretože by sa tým mohla ohroziť elektrická bezpečnosť zariadenia.

Pri vysávačoch triedy L a M

Pri údržbe a čistení sa so zariadením musí zaobchádzať tak, aby nevzniklo žiadne riziko pre personál vykonávajúci údržbu a pre iné osoby.

▶ Používajte nútené vetranie s filtráciou.
▶ Používajte ochranný odev.
▶ Oblast údržby vyčistite tak, aby sa do okolia nedostali žiadne nebezpečné látky.
Pred odstránením zariadenia z oblasti s nebezpečnými látkami, povysávajte vonkajší obal zariadenia, dočista ho poutierajte alebo zariadenie tesne zabaľte. Tým zabránite šíreniu usadeného, nebezpečného prachu.
- Pri údržbových a opravárenských prácach zabaľte všetky znečistené diely, ktoré nebolo možné uspokojivo vyčistiť, do nepriepustných vriec a zlikvidujte ich v súlade s predpismi platnými pre odstraňovanie.
- Minimálne jedenkrát ročne nechajte servisom firmy Hilti alebo vzdelanou osobou vykonať prachovo-technickú kontrolu, napríklad výskytu poškodenia filtra, vzduchotesnosti zariadenia a funkcie kontrolných zariadení.

Filtračný prvok pri čistení neudierajte o tvrdé predmety ani nečistite tvrdými či špicatými predmetmi. Životnosť filtračného prvku sa tým znižuje.

Filtračný prvok sa nesmie čistiť pomocou čističa využívajúceho stlačený vzduch. Môže to spôsobit trhliny v materiáli filtra.

Filtračný prvok je súčasť podliehajúca opotrebovávaniu.

▶ Filtračný prvok vymeňte minimálne každého pol roka.
▶ Filtračný prvok však vymieňajte častejšie v prípade intenzívneho používania.

7.3 Vloženie/výmena filtračného prvku

1. Vytiahnite sieťovú zástrčku zo zásuvky.
2. Otvorte uzatváraciu sponu pre kryt filtra.
3. Otvorte kryt filtra.
4. Opatrne vyberte filtračný prvok na úchopových priehlbniach dostupných v držiaku.
5. Očistite tesniacu plochu handrou.
6. Nasad'te nový filtračný prvok.
7. Uzatvorte kryt filtra sklopením aretácie vrchného krytu dopredu.
8. Uzatvorte uzatváracie spony pre kryt filtra.

7.4 Kontrola monitorovania stavu naplnenia 6

1. Kvôli bezpečnému státiu vysávača aktivujte brzdy koliesok.
2. Vytiahnite sieťovú zástrčku zo zásuvky.
3. Otvorte dve uzatváracie spony.
4. Zdvihnite hlavu vysávača z nádoby na nečistoty a postavte ju na rovný podklad.

5. Skontrolujte, či nie sú vypínacie kontakty znečistené a v prípade potreby ich očistite kefou.

6. Skontrolujte, či nie je znečistené tesnenie na hlave vysávača a v prípade potreby ho očistite handrou.

7. Nasadte hlavu vysávača na nádobu na nečistoty a uzatvorte dve uzatváracie spony.

1. Po vykonaní prác spojených so starostlivostou o zariadenie a jeho opravami skontrolujte, či je vysávač správne zostavený a či bezchybne funguje.
2. Vykonajte test fungovania.

8 Preprava a skladovanie

8.1 Preprava

Plné zariadenie sa nesmie prenášat.

Zariadenie sa nesmie zavesit na žeriav.

▶ V prípade potreby odstráňte Power Conditioner alebo volný nástroj z držiaka.
- Zariadenie pred prenášaním na iné miesto vyprázdnite.
Zariadenie nepreklápajte a ani ho neprepravujte v polohe naležato, ak ste vysávali kvapaliny.
▶ Na prepravu zložte obidva konce hadice dohromady pomocou kónického adaptéra.

NEBEZPEČENSTVO

Nebezpečenstvo poranenia. Cez vstupnú tvarovanú prípojku môže unikať nebezpečný vysávaný materiál.

- Pri vysávačoch triedy M uzatvorte na účely prepravy a pri nepoužívaní vstupnú tvarovanú prípojku pomocou uzatváracieho prvku.

8.2 Skladovanie

Vysávač odstavte v suchej miestnosti tak aby bol chránený pred použitím nepovolanými osobami.

9 Pomoc v prípade porúch

Pri výskyte takých porúch, ktoré nie sú uvedené v tejto tabuľke, alebo ktoré nedokážete odstránit sami, sa obrátte na náš servis Hilti.

9.1 Tabul'ka porúch

Porucha Možná príčina Riešenie
Akustický varovný signál (znížený sací výkon)	Vrecko na prach je plné. ▶ Vymeňte vrecko na prach.
	Filtračný prvok je silno znečistený.	▸ Ak je deaktivované automatické čistenie filtra, aktivujte automatické čistenie filtra a nechajte vysávač v činnosti počas 30 sekúnd.
	Sacia hadica alebo kryt proti prachu na elektrickom náradí sú upchaté.	▸ Vyčistite saciu hadicu a kryt proti prachu.
Sacia turbína nebeží.	Žiadne napájanie elektrickým prúdom.	▸ Skontrolujte zásuvku a poistku.
	Sonda je silno znečistená.	▸ Skontrolujte monitorovanie stavu naplnenia. → strana 228
Sacia turbína sa vypne.	Nádoba je plná.	▸ Vyprázdnite nádobu.
Sacia turbína sa po vyčistení nádoby nerozbehne.	Automatické vypínanie aktívne.	▸ Prepnite vypínač zariadenia do tejto polohy10▸ Počkajte 5 sekúnd.▸ Prepnite vypínač zariadenia do tejto polohy11
	Sonda je silno znečistená.	▸ Skontrolujte monitorovanie stavu naplnenia. → strana 228
Sacia sila slabne. Sacia dýza, sacia rúra, sacia hadica alebo je filter sú upchaté.		► Odstráňte upchatie.
		Filter je plný. ► Vymeňte vrecko na prachz rúna. → strana 225
		Kryt filtra je otvorený ► Zatvorte kryt filtra.
		Vypúšťacia hadica netesní ► Skontrolujte utesnenie vypúšťacej hadice.
Z náradia sa vyfukuje prach.	Filter nie je správne namontovaný.	► Vymeňte vrecko na prach z rúna. → strana 225
Automatické čistenie filtra nefunguje.	Sacia hadica nie je pripojená ► Pripojte saciu hadicu.
Zariadenie sa nechcene zapína a vypína alebo dochádz k statickému vybíjaniu cez používateľa.	Nie je zaručené odvádzanie elek- atrostatického náboja, zariadenie nie je pripojené na uzemnenú zásuvku.	► Pripojte zariadenie na uzem- nenú zásuvku, použite antista- tickú hadicu.
Náradie nebeží alebo sa vy- pne krátko po spustení.	Aktivovalo sa odstavenie vody.	► Vyčistite snímače a okolie snímačov kefou.
Motor už nebeží.	Aktivovalo sa istenie sieťovej zá- suvky.	► Zapnite istenie. ► Po opakovanom aktivovaní vyhlľadajte príčinu vzniku nad- merného prúdu.
	Nádoba na nečistoty je plná.	► Vypnite zariadenie a vyprázdnite nádobu na nečistoty.
	Aktivovala sa tepelná poistka mo- tora.	► Vypnite zariadenie a nechajte h približne 5 minút ochladzovať. ► Ak sa motor nespustí, dajte zariadenie do zákazníckeho servisu firmy Hilti.
	Tepelná poistka motora opakovane vypína motor.	► Štrbiny na odvetrávanie opatrne vyčistite suchou kefou.
Motor nebeží v automatickej prevádzke.	Pripojené náradie alebo zariadenie je poškodené alebo nie je správne pripojené.	► Skontrolujte fungovanie pripo- jeného náradia/zariadenia alebo pevne zasuňte sieťovú zástrčku

10 Likvidácia

Výrobky značky Hilti sú z veľkej časti vyrobené z recyklovateľných materiálov. Predpokladom na opakované využitie recyklovateľných materiálov je ich správne separovanie. V mnohých krajinách firma Hilti odoberie vaše staré zariadenie na recykláciu. Opýtajte sa na to v zákazníckom servise firmy Hilti alebo u svojho obchodného poradcu.

Podl'a európskej smernice o elektroodpade a elektronickom odpade a podl'a jej premietnutia do národného práva sa musia opotrebované elektrické zariadenia separovane zbierať a odovzdávať na recykláciu v súlade s predpismi na ochranu životného prostredia.

▶ Elektrické zariadenia nevyhadzujte do komunálneho odpadu!

Kal z vítania

Z hľadiska životného prostredia je odvádzanie kalu z výtania do vodných tokov alebo do kanalizácie, bez predchádzajúcej úpravy, problematické.

Informácie o existujúcich predpisoch vám poskytnú príslušné úrady vo vašej krajine.

Odporúčame vykonať nasledujúcu úpravu:

• Kal z vírtania zachytte (napríklad pomocou vysávača na vysávanie namokro).
• Nechajte kal z vřtania usadit a pevný podiel zlikvidujte na skládku stavebného odpadu (proces odlučovania môžu urýchliť flokulačné prostriedky).
  Pred vyliatím zostatkovej vody (alkalická, hodnota pH > 7) do kanalizácie ju neutralizujte pridaním kyslého neutralizačného prostriedku alebo zriedením veľkým množstvom vody.

Prach z vrtania

Zachytený prach z vrtania zlikvidujte v súlade s existujúcimi národnými, zákonnými predpismi.

11 Záruka výrobcu

- Ak máte akékol'vek otázky týkajúce sa záručných podmienok, obrátte sa, prosím, na vášho lokálneho partnera spoločnosti Hilti.
