VC 60LX - Støvsuger HILTI - Gratis bruksanvisning og manual

Produkttype	Industriell støvsuger for tørt og vått avfall
Merke	Hilti
Modell	VC 60LX (VC 60L-X / VC 60M-X avhengig av versjon)
Mål (L x B x H)	578 x 488 x 882 mm
Vekt	24,5 kg
Tankvolum	65 liter
Vannfyllingskapasitet	48 liter
Strømforsyning	220-240 V, 50-60 Hz
Effektforbruk	2200-2400 W avhengig av spenning
Maksimalt luftvolumstrøm	Opptil 177 m³/h
Maksimalt undertrykk	Opptil 23,4 kPa
Lydtrykknivå	73 dB(A)
Vibrasjonsemisjonsverdier	< 2,5 m/s²
Beskyttelsesklasse	I
Beskyttelsesgrad	IPX4
Hovedfunksjoner	Tørr/våt suging, automatisk filterrensing, automatisk stopp
Vedlikehold og rengjøring	Automatisk filterrensing, tømming av tank, bytte av pose og filter
Sikkerhet	Hjulbremser, beskyttelse mot farlig støv, varselsignal
Reservedeler og reparerbarhet	Originaldeler fra Hilti, reparasjon hos godkjent serviceverksted
Generell informasjon	Overholder EU-direktivet om avfall fra elektrisk og elektronisk utstyr (WEEE), produsentgaranti

Ofte stilte spørsmål - VC 60LX HILTI

Hvilken type støv kan jeg støvsuge med VC 60LX?

Hilti støvsugeren VC 60LX kan støvsuge tørt, ikke-brennbart støv, treflis, væsker og farlig støv i henhold til klasse L (VLE > 1 mg/m³) eller M (VLE ≥ 0,1 mg/m³) avhengig av modell.

Hvordan starter jeg støvsugeren?

Sett støpselet i en jordet stikkontakt, og drei deretter bryteren til ønsket posisjon: I for på, I med filterrensing, eller 0 for av.

Hva gjør jeg hvis det akustiske varselsignalet lyder?

Signalet indikerer redusert sugekraft. Kontroller støvsugerposen (bytt om den er full), filterpatronen (aktiver filterrensing hvis deaktivert) og slangen (rengjør om nødvendig).

Hvordan støvsuger jeg væsker med VC 60LX?

Fjern støvsugerposen (bruk en plastpose om nødvendig), kontroller at filterpatronen er egnet (polyester eller PTFE) og at nivåovervåkingsenheten er ren. Støvsug aldri brennbare eller etsende væsker.

Når og hvordan bytter jeg filterpatronen?

Bytt filterpatronen minst to ganger i året, eller oftere ved intensiv bruk. Koble fra apparatet, åpne flensene på filterdekselet, ta ut det gamle filteret, rengjør tetningsflatene og sett inn det nye filteret.

Hvordan rengjør jeg filterpatronen?

VC 60LX er utstyrt med en automatisk filterrensing som blåser luft hvert 7,5 sekund. For manuell rengjøring, ikke slå på patronen og ikke bruk høytrykksrenser. Bytt den hvis den er for skitten.

Hva gjør jeg hvis motoren ikke stopper etter tømming av tanken?

Hvis turbinen ikke starter etter tømming, kan den automatiske stoppfunksjonen være aktivert. Sett bryteren på av, vent 5 sekunder, og slå den på igjen. Hvis problemet vedvarer, rengjør sensorene på nivåovervåkingsenheten.

Kan jeg bruke en fiberpose til treflis?

Ja, fiberposen Universal Vlies (ref. 2177884) er egnet for treflis i mineralske, våte og tørre applikasjoner.

Hvordan transporterer jeg støvsugeren trygt?

Tøm tanken før transport. Bruk hjulbremsene for stabilitet. For transport, ikke bær den i strømledningen, ikke løft den med kran, og tett innløpskoblingen med tettningsmuffen.

Hvor finner jeg reservedeler og får reparert apparatet?

Originale Hilti reservedeler og tilbehør er tilgjengelig i Hilti Store eller på www.hilti.group. Reparasjoner må utføres av Hiltis kundeservice eller kvalifisert personell.

BRUKSANVISNING VC 60LX HILTI

Anvisninger for anvendelse og andre nyttige oplysninger

1.2.3 Symboler i illustrationer

Følgende symboler anvendes på illustrationer:

Tilbehør og dettes anvendelsestyper

VC 60L-X

Tilbehør Bestillingsnummer	Anvendelsestype
Støvpose af kunststof	2177881	mineralske opgaver, våd og tør
Støvpose, universel fleece	2177884	Mineralske opgaver, våd og tør
Filter, cellulose	2177885	tør
Filter, polyester	2182582	universal, våd og tør
Filter, PTFE	2202240	Intensive opgaver, våd og tør
Filter, HEPA	2177708	våd og tør

Tilbehør og dettes anvendelsestyper

VC 60M-X

Tilbehør Bestillingsnummer	Anvendelsestype
Støvpose af kunststof 22057	22 mineralske opgaver, våd og tør
Støvpose, universel fleece 21	77884 mineralske opgaver, våd og tør
Filter, cellulose 2177885 tør
Filter, polyester 2182582 universal, våd og tør
Filter, PTFE 2202240 Intensive opgaver, våd og tør
Filter, HEPA 2177708 våd og tør

4.1 Våd- og tørstøvsuger

7 Rengøring og vedligeholdelse

Ved L- og M-klasse-støvsugere

I forbindelse med vedligeholdelse og rengøring skal maskinen behandles, så der ikke opstår fare for vedligeholdelsespersonalet og andre personer.

8 Transport og opbevaring

8.1 Transport

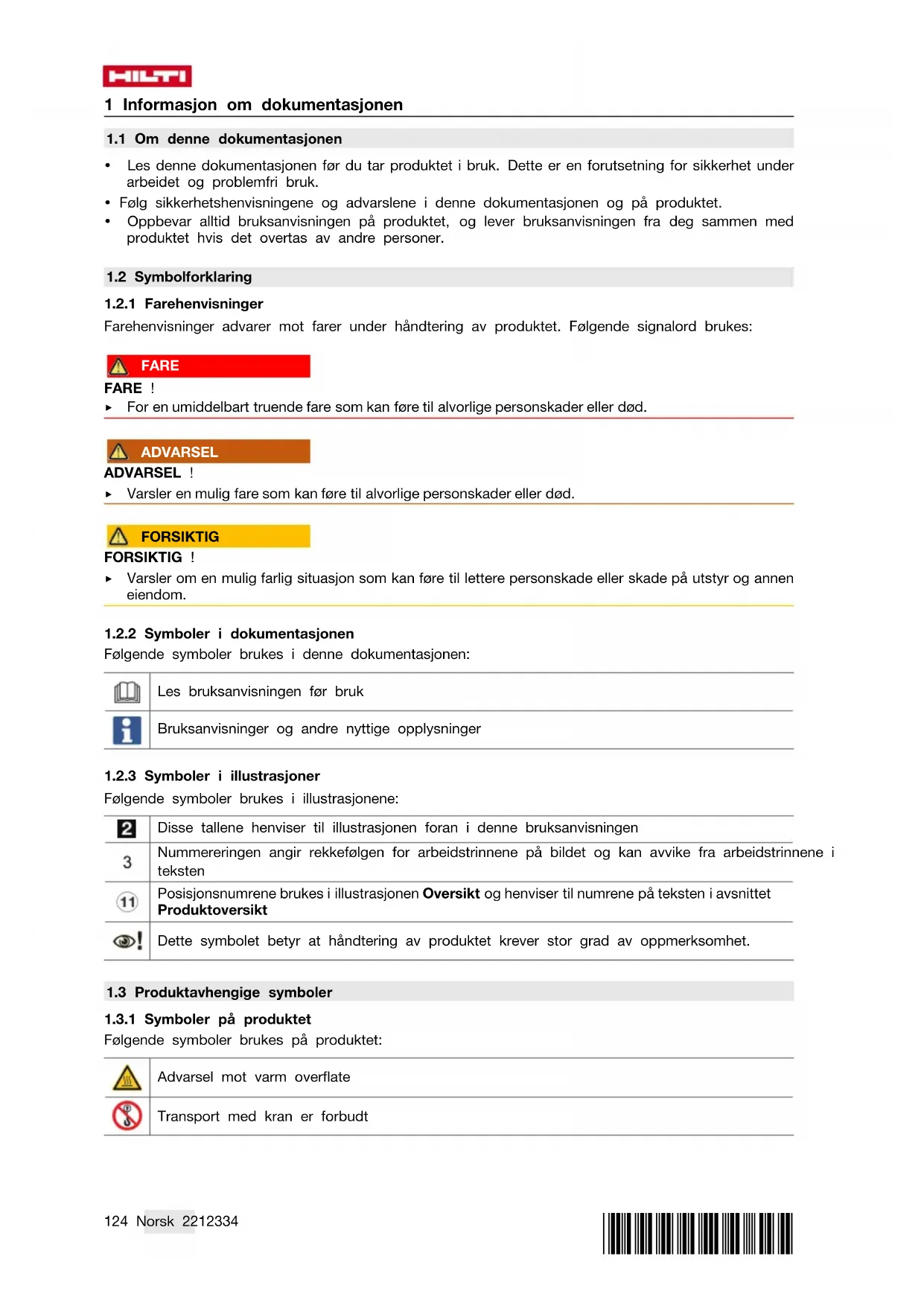

1 Informasjon om dokumentasjonen

1.1 Om denne dokumentasjonen

• Les denne dokumentasjonen før du tar produktet i bruk. Dette er en forutsetning for sikkerhet under arbeidet og problemfri bruk.
• Følg sikkerhetshenvisningene og advarslene i denne dokumentasjonen og på produktet.
• Oppbevar alltid bruksanvisningen på produktet, og lever bruksanvisningen fra deg sammen med produktet hvis det overtas av andre personer.

1.2 Symbolforklaring

Farehenvisninger advarer mot farer under håndtering av produktet. Følgende signalord brukes:

FARE

FARE!

For en umiddelbart truende fare som kan føre til alvorlige personskader eller død.

ADVARSEL

ADVARSEL!

- Varsler en mulig fare som kan føre til alvorlige personskader eller død.

FORSIKTIG

FORSIKTIG !

- Varsler om en mulig farlig situasjon som kan føre til lettere personskade eller skade på utstyr og annen eiendom.

1.2.2 Symboler i dokumentasjonen

Følgende symboler brukes i denne dokumentasjonen:

Les bruksanvisningen før bruk

Bruksanvisninger og andre nyttige opplysninger

1.2.3 Symboler i illustrasjoner

Følgende symboler brukes i illustrasjonene:

2	Disse tallene henviser til illustrasjonen foran i denne bruksanvisningen
3	Nummereringen angir rekkefølgen for arbeidstrinnene på bildet og kan avvike fra arbeidstrinnene i teksten
11	Posisjonsnumrene brukes i illustrasjonen Oversikt og henviser til numrene på teksten i avsnittet Produktoversikt
	Dette symbolet betyr at håndtering av produktet krever stor grad av oppmerksomhet.

1.3 Produktavhengige symboler

Følgende symboler brukes på produktet:

Advarsel mot varm overflate

Transport med kran er forbudt

1.4 På apparatet

For M-støvsugere

ADVARSEL: Dette apparatet inneholder helseskadelig støv. Tømming og vedlikehold, inkludert fjerning av støv- posen, skal bare utføres av sakkyndige personer med egnet personlig verneutstyr. Ikke slå på apparatet før hele filtersystemet er installert og volumstrømstyringen er kontrollert.

M M

For L-støvsugere

ADVARSEL: Dette apparatet inneholder helseskadelig støv. Tømming og vedlikehold, inkludert fjerning av støvposen, skal bare utføres av sakkyndige personer med egnet personlig verneutstyr. Ikke slå på apparatet før hele filtersystemet er installert.

L L

Hilti-produkter er laget for profesjonell bruk og må kun brukes, vedlikeholdes og repareres av kyndig personale. Dette personalet må informeres om eventuelle farer som kan oppstå. Produktet og tilleggsutstyret kan utgjøre en fare hvis det betjenes av ukvalifisert personale eller det benyttes feil.

- Skriv inn serienummeret i tabellen nedenfor. Du trenger produktspesifikasjonene ved henvendelser til Hiltis representant eller servicesenter.

Produktspesifikasjoner

Støvsuger for våt-/tørrsuging VC 60M-X | VC 60L-X
Generasjon 01
Serienummer

1.6 Samsvarserklæring

Vi erklærer herved at produktet som er beskrevet her, er i samsvar med gjeldende normer og direktiver. Du finner et bilde av samsvarserklæringen på slutten av denne dokumentasjonen.

Den tekniske dokumentasjonen er lagret her:

I tillegg til sikkerhetsanvisningene i de enkelte kapitlene i denne bruksanvisningen må følgende bestemmelser alltid overholdes nøye.

Les all informasjon! Hvis du ikke tar hensyn til informasjonen nedenfor, kan det føre til elektrisk støt, brann og/eller alvorlige personskader.
- Ved bruk av apparatet sammen med et elektroverktøy må du før bruk lese bruksanvisningen for elektroverktøyet og følge alle anvisninger.
- Manipulering eller modifisering av apparatet er ikke tillatt.
Bruk riktig apparat. Ikke bruk apparatet til formål det ikke er beregnet for, men kun til tiltenkte bruksområder. Apparatet skal være i feilfri stand ved bruk.
Før du begynner å arbeide med apparatet, må du gjøre deg kjent med håndteringen av apparatet, farene materialet representerer og sikker avhending av det oppsugde materialet.
Ta hensyn til påvirkning fra omgivelsene. Ikke bruk apparatet på steder der det er brann- eller eksplosjonsfare.
- Apparatet skal bare brukes av personer som er fortrolig med det, har fått opplæring i sikker bruk av det og forstår farene ved bruk av apparatet. Apparatet er ikke beregnet til bruk av barn. Barn må holdes under oppsikt for å passe på at de ikke leker med apparatet.
- Apparater som ikke brukes, må oppbevares trygt. Når apparatet ikke er i bruk, skal det oppbevares på et tørt sted, innelåst og utenfor rekkevidde for barn.

2.2 Personsikkerhet

Vær oppmerksom, pass på hva du gjør og gå fornuftig fram under arbeidet med produktet. Ikke bruk støvsugeren när du er trøtt eller påvirket av narkotika, alkohol eller medikamenter. Et øyeblikks uoppmerksomhet ved bruk av apparatet kan være nok til å forårsake alvorlige personskader.
Brukeren og personer som befinner seg i nærheten, må benytte egnete vernebriller, vernehjelm, hørselsvern, vernehansker og en lett støvmaske ved bruk og vedlikehold av apparatet.
- Sett på hjulbremsene slik at støvsugeren står godt. Ved åpne hjulbremser kan støvsugeren sette seg i ukontrollert bevegelse.
Hvis det er montert støvavsugs- og oppsamlingsinnretninger, må det kontrolleres at disse er koblet til og blir brukt på riktig måte. Bruk av et støvavsug kan redusere faremomentene i forbindelse med støv.

2.3 Riktig behandling og bruk av apparatet

▶ La aldri apparatet ligge uten tilsyn.
Ikke deaktiver filterrensingen ved oppsuging av farlig støv, særlig ved bruk av støvproduserende elektroverktøy.
▶ Beskytt apparatet mot frost.
Rengjør vannivåbegrenseren regelmessig med en børste etter anvisningene, og undersøk ved tegn på skade.
▶ Pass på at du ikke klemmer fingrene eller skader ledningen når du setter på sugehodet. Fare for personskade og materiell skade.
- Kontroller om det er feil på apparatet og tilbehøret. Før videre bruk må verneanordninger eller lett skadde deler kontrolleres nøye for å sikre at apparatet er i forsvarlig stand og fungerer forskriftsmessig. Sjekk at de bevegelige delene fungerer feilfritt og at de ikke sitter fast eller er skadet. Alle delene må være riktig montert og oppfylle alle betingelser for å sikre at apparatet fungerer feilfritt.
- Apparatet må kun repareres av kvalifisert fagpersonale og kun med originale reservedeler. Slik opprettholdes apparatets sikkerhet.
Ta alltid ut ledningen når apparatet ikke er i bruk (i pauser), før service, vedlikehold og bytte av filter eller tilbehørsdeler. Dette tiltaket forhindrer utilsiktet start av apparatet.
- Dra aldri i ledningen når du vil flytte støvsugeren til et annet sted. Ikke kjør støvsugeren over nettkabelen.
- Bruk aldri løftekran til å flytte apparatet.
Ved transport og når apparatet ikke er i bruk, må slangeuttaket lukkes med låsehylsen.

2.4 Elektrisk sikkerhet

• Apparatets støpsel må passe i stikkontakten. Støpselet må ikke forandres på noen som helst måte. Bruk ikke adapterkontakt på apparater som er jordet. Uendrede stikkontakter og egnede stikkontakter minsker risikoen for elektrisk støt.
• Sett støpselet inn i en egnet, jordet stikkontakt som er sikkert installert i samsvar med lokale forhold. Er du i tvil om stikkontakten er forskriftsmessig jordet, bør du få denne kontrollert av en autorisert elektriker.
• Unngå kroppskontakt med jordete overflater som rør, radiatorer, komfyrer eller kjøleskap. Risikoen for elektriske støt er høyere når kroppen er jordet.
• Hold apparatet unna regn og fuktighet. Risikoen for elektrisk støt øker ved inntrenging av vann i et elektroverktøy.
  ▶ Pass på at nettkabelen ikke ligger i væskedammer.
• Kontroller ledningen til apparatet med jevne mellomrom, og la Hilti skifte den hvis det er feil på den. Kontroller skjøteledninger regelmessig og skift dem ut hvis de blir skadde.
  Hvis nettledningen og/eller skjøteledningen blir skadet under arbeidet, må du ikke berøre disse. Trekk støpslet ut av stikkontakten. Skader på nettledninger og skjøteledninger innebærer fare for elektrisk støt.
• Nettledningen skal bare byttes med typen som er fastsatt i bruksanvisningen.
  Bruk ikke ledningen til å bære apparatet, henge det opp eller til å dra støpselet ut av stikkontakten. Hold ledningen unna varme, olje, skarpe kanter og apparatdeler som beveger seg. Skadde eller sammenviklede ledninger øker risikoen for elektriske støt.

• Bruk kun skjøteledninger som er godkjent for utendørs bruk når du arbeider med elektrisk utstyr utendørs. Bruk av skjøteledning som er egnet til utendørs bruk, minsker risikoen for elektrisk støt.

• Slå av apparatet ved strømbrudd og trekk ut nettstøpslet.

• Bruk aldri apparatet när det er vätt eller skittent. Støv, især av ledende materialer, eller fuktighet på apparatets overflate kan under ugunstige forhold före til elektrisk støt. Ikke minst hvis du ofte bearbeider ledende materialer, bør skitne apparater med jevne mellomrom derfor kontrolleres av Hilti-service.

2.5 Arbeidsplassen

▶ Sørg for god belysning på arbeidsplassen.
Sørg for at arbeidsplassen er godt luftet. Arbeidsplasser med dårlig ventilasjon kan føre til helseskader på grunn av støvbelastning.
- Hold arbeidsplassen ryddig. Gjenstander som kan medføre fare, bør fjernes fra arbeidsplassen. Uorden på arbeidsplassen kan føre til ulykker.
- Bruk ikke verktøyet i eksplosjonsfarlige omgivelser hvor det befinner seg brennbare flytende stoffer, gasser eller støv. Elektroverktøy lager gnister som kan antenne støv eller damp.
- Vær spesielt oppmerksom når du jobber i trapper.

2.6 Oppsugd materiale

- Apparatet i støvklasse L er egnet til oppsuging av tørt, ikke brennbart støv, trespon og farlig støv med eksponeringsgrenseverdier > 1 mg/m³. Alt etter hvor farlig det oppsugde støvet er, må apparatet utstyres med egnede filtre.

VC 60M-X

- Apparatet i støvklasse M er egnet til oppsuging av tørt, ikke brennbart støv, trespon og farlig støv med eksponeringsgrenseverdier ≥ 0,1 mg/m ^3 . Alt etter hvor farlig det oppsugde støvet er, må apparatet utstyres med egnede filtre.

3 Beskrivelse

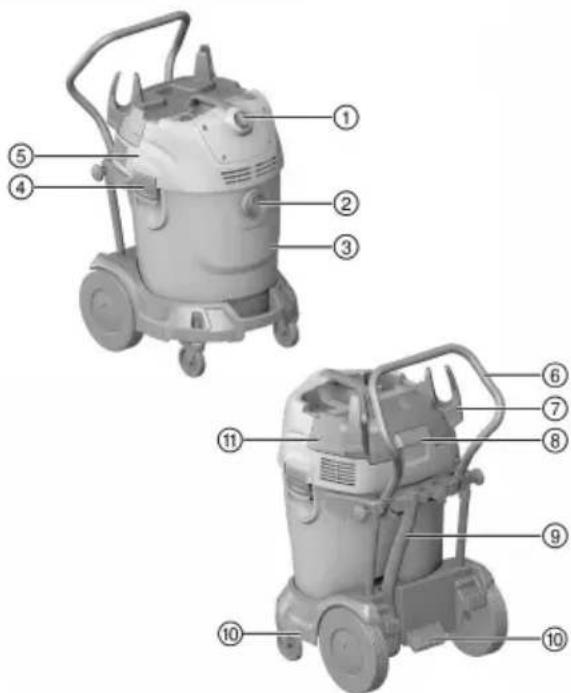

3.1 Produktoversikt

Det beskrevne produktet er en universell industristøvsuger for profesjonell bruk. Den kan brukes både til tørr- og våstøvsuging.

Produktet må ikke brukes på mennesker og dyr. Produktet må ikke brukes under vann.

Før du begynner å arbeide med produktet, må du gjøre deg kjent med håndteringen, farene materialet representerer og sikker avhending av materialet.
Ikke bruk produktet ved kontinuerlig drift eller i stasjonære eller automatiske systemer.
For å unngå fare for personskader må det bare brukes originalt tilbehør og verktøy fra Hilti.
- Bruk en antistatisk støvsugerslange for å unngå elektrostatiske effekter.
Ikke sug opp gjenstander som kan skjære gjennom støvposen og forårsake personskader (for eksempel spisse eller skarpe gjenstander).
- Ikke klatre på produktet.

Dette produktet er egnet til profesjonell bruk på følgende bruksområder:

• Oppsuging av store mengder støv med Hilti diamantslipere, vinkelslipere, borhammere og tørrborekroner.
• Oppsuging av mineralsk boreslam med Hilti diamantborkroner eller Hilti diamantsager og flytende materiale inntil en temperatur på < 60 °C (140 °F).
• Oppsuging av olje og flytende medier inntil en temperatur på < 60 °C (140 °F).
• Våt- og tørrengjøring av vegg- og gulvflater

VC 60L-X

Oppsuging av tørt, ikke brennbart støv, væske, trespon og farlig støv med eksponeringsgrenseverdier > 1 mg/m³ (støvklasse L).

VC 60M-X

• Oppsuging av tørt, ikke brennbart støv, væske, trespon og farlig støv med eksponeringsgrenseverdier ≥ 0,1mg / m^3 (støvklasse M).
• Ved støvfjerning må det sørges for tilstrekkelig luftutskiftingsrate L i rommet hvis avluften går tilbake til rommet. Følg nasjonale forskrifter.

3.3 Mulig feilbruk

- Industristøvsugeren må ikke brukes liggende.

• Industristøvsugeren må ikke brukes til oppsuging av eksplosjonsfarlige stoffer, glødende, brennende eller brennbare stoffer eller aggressivt støv (for eksempel magnesium-/aluminiumsstøv osv.) (unntak: trespon).
• Industristøvsugeren må ikke brukes til oppsuging av brennbare væsker (for eksempel bensin, løsemiddel, syrer, kjøle- eller smøremidler osv.).
• Det må ikke arbeides med helsefarlige materialer (for eksempel asbest).

3.4 Dette følger med:

støvsuger for våt-/tørrsuging med filterelement, komplett sugeslange med slangekobling, støvpose av plast, bruksanvisning.

I tillegg finner du tillatte systemprodukter til produktet hos nærmeste Hilti Store eller under: www.hilti.group

| USA: www.hilti.com

3.5 Bryter

Hvis lufthastigheten i slangen faller under 20 m/s, avgis det av sikkerhetsgrunner et lydsignal.

3.7 Automatisk filterrensing

Apparatet har filterrensing for fint støv. Med 7,5 sekunders mellomrom renses filteret renset automatisk ved hjelp av et luftstøt.

Filterelementet rengjøres automatisk med et luftstøt (pulserende lyd).

Ved systemanvendelser (særlig ved sliping, saging og slissing) eller ved innsuging av større støvmengder må filterrensingen være aktivert for å sikre en varig høy sugeeffekt.

Filterrensingen virker bare när støvsugerslangen er koblet til.

3.8 Bruksanvisninger

Tilbehør og deres bruksområder

VC 60L-X

Tilbehør Bestillingsnummer	Bruksområde
Støvpose av plast 2177881	Mineralsk bruk, våte	og tørre materialer
Støvpose universal fleece 21	77884 Mineralsk bruk, våte og tørre materialer
Filter cellulose	2177885 Tørre materialer
Filter polyester	2182582 Universal våt- og tørrstøvsuging
Filter PTFE	2202240 Intensiv bruk, våte og tørre materialer
Filter HEPA	2177708 Våte og tørre materialer

Tilbehør og deres bruksområder

VC 60M-X

Tilbehør Bestillingsnummer	Bruksområde
Støvpose av plast 2205722	Mineralsk bruk, våte og tørre materialer
Støvpose universal fleece 2177884	Mineralsk bruk, våte og tørre materialer
Filter cellulose 2177885 Tørre materialer
Filter polyester 2182582 Universal våt- og tørrstøvsuging
Filter PTFE 2202240 Intensiv	bruk, våte og tørre materialer
Filter HEPA 2177708 Våte og tørre materialer

Ved bruk av M-klasse-støvsugere er bruk av støvpose absolutt nødvendig.

4 Tekniske data

4.1 Støvsuger for våt-/tørrsuging

Ved drift med generator eller transformator må generatorens eller transformatorens utgangseffekt være minst dobbelt så stor som den nominelle inngangseffekten som er oppgitt på produktets merkeskilt. Driftsspenningen for transformatoren eller generatoren må alltid ligge innenfor +5 % og -15 % av merkespenningen for maskinen.

	VC 60L-X	VC 60M-X
Mål (L x B x H i mm)	578 x 488 x 882	578 x 488 x 882
Vekt i henhold til EPTA-prosedyre 01	24,5 kg	24,5 kg
Beholdervolum	65 l 65 l
Vannpåfyllingsmengde	48 l 48 l
Driftstemperatur	0 °C ... 40 °C	0 °C ... 40 °C
Automatisk filterrensing alle	7,5 s 7,5 s
Beskyttelsesklasse	I	I
Beskyttelsesklasse	IPX4	IPX4
Nettfrekvens	50 Hz ... 60 Hz 50	Hz ... 60 Hz

4.2 Merkespenning

•/•	220 V ... 240 V	110 VGB	240 VNZ	220 V ... 240 VCH
Nominell inngangseffekt	2 400 W	2 200 W	2 400 W	2 300 W
Nettilkobling (type)	H07 RN-F 3G 1,5 mm^2	H07 RN-F 3G 2,5 mm^2	H07 RN-F 3G 1,5 mm^2	H07 RN-F 3G 1,5 mm^2

4.3 Maksimal volumstrøm og maksimalt undertrykk

I henhold til DIN EN 60335-2-69 avsnitt AA.7.12

		VC 60L-X	VC 60M-X
Maksimal volumstrøm (luft)	2200 W	159 m^3/t	159 m^3/t
	2300 W	165 m^3/t	165 m^3/t
	2400 W	177 m^3/t	177 m^3/t
Maksimalt undertrykk	2200 W	19,3 kPa	19,3 kPa
	2300 W	21,5 kPa	21,5 kPa
	2400 W	23,4 kPa	23,4 kPa

4.4 Lyd- og vibrasjonsinformasjon (målt iht. EN 60335-2-69)

Spesifikasjonene nedenfor gjelder industristøvsugerne VC 60M-X og VC 60L-X.

	VC 60L-X VC 60M-X
Lydtrykknivå, I_pA	73 dB(A) 73 dB(A)
Usikkerhet K_pA	1 dB(A) 1 dB(A)
Vibrasjonsverdi	< 2,5 m/s ^2 < 2,5 m/s ^2
Usikkerhet (K)	0,2 m/s ^2 0,2 m/s ^2

5 Idriftsetting

FARE

Fare på grunn av elektrisk strøm. Hvis støvsugeren ikke er forskriftsmessig tilkoblet, kan det føre til død eller alvorlig personskade.

Fare for personskade på grunn av ukontrollerte bevegelser! Ved åpne hjulbremser kan støvsugeren sette seg i ukontrollert bevegelse.

5.1 Ta apparatet i bruk

Bruk støvpose av plast til oppsuging av ufarlig eller mineralsk støv og støvpose av fleece til trespon.

1. Åpne de to låseklemmene.
2. Løft bort sugehodet fra avfallsbeholderen.
3. Ta ut tilbehøret fra avfallsbeholderen og ut av forpakningen.
4. Legg inn riktig støvpose i henhold til bruksanvisningen.
5. Sett sugehodet på avfallsbeholderen, og fest det med de to låseklemmene.
6. Kontroller at sugehodet er riktig montert og festet.
7. Koble støvsugerslangen på apparatet.

5.2 Sette i / skifte ut fleecestøvposen

FARE

Fare for personskader. Spisse gjenstander kan trenge gjennom støvposen.

▶ Forsikre deg om at ingen gjenstander kan stikke hull i støvposen.

1. Koble fra ledningen.
2. Åpne de to låseklemmene.
3. Løft bort sugehodet fra avfallsbeholderen.
4. Lukk støvposemuffen med luken.
5. Fjern og kasser støvposen → Side 136.
6. Rengjør avfallsbeholderen med en klut.
7. Fest en ny fleecestøvpose i avfallsbeholderen.
8. Sett sugehodet på avfallsbeholderen, og fest det med de to låseklemmene.

5.3 Sette i / skifte støvpose av plas 3

1. Koble fra ledningen.
2. Åpne de to låseklemmene.
3. Løft bort sugehodet fra avfallsbeholderen.
4. Lukk støvposen av plast med strips under de utstansede hullene.
5. Ta ut støvposen av plast.

HILTI

1. Rengjør avfallsbeholderen med en klut.
2. Fest en ny støvpose av plast (bruksanvisningen er trykt på) i beholderen.
3. Sett sugehodet på avfallsbeholderen, og fest det med de to låseklemmene.

6 Betjening

ADVARSEL

Fare for personskader. Ved skade på filtreringssystemet kan det slippes ut helsefarlig støv.

I nødssituasjoner (f.eks. filterbrudd) slår du av støvsugeren, trekker nettstøpslet ut av stikkontakten og får støvsugeren undersøkt av fagfolk før du bruker den på nytt.

FORSIKTIG

Fare for personskade på grunn av ukontrollerte bevegelser! Ved åpne hjulbremser kan støvsugeren sette seg i ukontrollert bevegelse.

6.1 Bruk av støvsugere i M-klassen

FARE

Fare for personskader. For klasse-L-støvsugere og klasse M-støvsugere inneholder apparatet helseskadelig støv.

Tømme- og vedlikeholdsarbeid, inkludert reparasjon av støvbeholderen, skal alltid utføres av fagfolk. Bruk relevant verneutstyr.
Før du fjerner støvsugeren fra et område som er belastet med farlige stoffer, må du suge ren utsiden av støvsugeren, tørke den ren eller pakke den inn i tett emballasje. Ettersom alle maskindeler må betraktes som forurenset, også når de er fjernet fra det farlige området, må du foreta egnede tiltak for å unngå støvspredning.
- Støvsugeren må aldri brukes uten et fullstendig filtreringssystem.

6.2 Suging av tørt støv

Før du suger opp tørt støv og særlig mineralsk støv, må du kontrollere at det er lagt inn riktig støvpose i beholderen. Ved bruk av M-klasse-støvsugere er bruk av støvpose absolutt nødvendig. Skift ut filterelementet med et tørt eller nytt filterelement etter våtsuging.

FORSIKTIG

Fare for personskader. Uten bruk av et filterelement kan det slippes ut farlig materiale.

- Ikke bruk apparatet uten filterelement.

1. Kontroller at du har satt i den riktige støvposen.
2. Kontroller om filterelementet er tørt, og skift det eventuelt ut.
3. For suging setter du kontrollbryteren 11.

6.3 Oppsuging av væske

FORSIKTIG

Fare for personskader. Uten bruk av et filterelement kan det slippes ut farlig materiale.

- Ikke bruk apparatet uten filterelement.

Skift ut filterelementet med et tørt eller nytt filterelement for senere tørranvendelser.

1. Kontroller nivåoverväkingen. → Side 134
2. Hvis mulig bør du bruke et eget filter ved suging av våte materialer.
3. Etter oppsuging av væske åpner du de to låseklemmene.

4. Løft bort sugehodet fra avfallsbeholderen, og sett det på et jevnt underlag slik at filterelementet kan tørke.

5. Tøm avfallsbeholderen og rengjør den med en vannslange. Rengjør elektrodene med en børste, og børst av det tørkede filterelementet med hånden.

6. La avfallsbeholderen tørke.

6.4 Etter støvsuging

1. Slå av produktet ved å sette kontrollbryteren på.
2. Koble fra ledningen.
3. Rull sammen strømledningen og heng den på kabelkroken.
4. Tøm beholderen og rengjør apparatet ved å tørke av med en fuktig klut.
5. Rull sammen slangen.
6. Sett bort støvsugeren på en tørr plass der ingen uvedkommende kan få tak i den.

6.5 Tømming av beholder med tørt støv

Ved bruk av M-klasse-støvsugere er bruk av støvpose absolutt nødvendig.

1. Koble fra ledningen.
2. Løft bort sugehodet fra beholderen, og sett det på et jevnt underlag.
3. Ta støvposen ut av avfallsbeholderen, eller grip tak i håndtakene og vipp avfallsbeholderen for å tømme den.
4. Sett sugehodet på avfallsbeholderen, og fest det med de to låseklemmene.

6.6 Tømming av avfallsbeholderen uten støvpose (ved væske)

1. Koble fra ledningen.
2. Løft bort sugehodet fra beholderen, og sett det på et jevnt underlag.
3. Grip tak i håndtakene og vipp avfallsbeholderen for å tømme den.
4. Rengjør kanten på avfallsbeholderen med en klut.
5. Sett sugehodet på avfallsbeholderen, og fest det med de to låseklemmene.

6.7 Tappe ut det skitne vannet

Følg lokale bestemmelser for behandling av avløpsvann.

1. Fjern dekselet fra tappeslangen.
2. Fjern tappeslangen fra holderen.
3. Legg tappeslangen på gulvet.
   Det skitne vannet renner ut.

7 Service og vedlikehold

7.1 Stell av apparatet

ADVARSEL

Fare på grunn av elektrisk strøm. Ufagmessige reparasjoner på elektriske komponenter kan føre til alvorlig personskade.

▶ Overlat reparasjoner på elektriske deler til autoriserte elektrikere.

• Hold apparatet rent og fritt for olje og fett, særlig apparatets gripeflater. Ikke bruk rengjøringsmidler som inneholder silikon.
  Ikke bruk støvsugeren hvis ventilasjonsåpningene er tette! Bruk en tørr børste for å rengjøre ventilasjonsåpningene forsiktig. Ikke la fremmedlegemer komme inn i apparatet.
• Bruk en lett fuktet klut og rengjør utsiden av apparatet jevnlig. Ikke bruk spray, damprenser eller rennende vann til rengjøringen, for det kan sette den elektriske sikkerheten ved apparatet i fare.

For L- og M-klasse-støvsugere

Ved vedlikehold og rengjøring må apparatet behandles slik at det ikke oppstår fare for vedlikeholdspersonalet eller andre personer.

▶ Bruk filtrert tvungen ventilasjon.
▶ Bruk verneutstyr.
Rengjør vedlikeholdsområdet slik at farlige stoffer ikke havner i naturen.
Før du fjerner apparatet fra et område som er belastet med farlige stoffer, må du suge ren utsiden av apparatet, tørke det rent eller pakke det inn i tett emballasje. Unngå å fordele avsetninger av farlig støv rundt omkring.
Ved vedlikeholds- og reparasjonsarbeid må alle forurensede deler som ikke kan rengjøres på en tilfredsstillende måte, pakkes i tette poser og behandles i tråd med gjeldende forskrifter for avfallshändtering.
- Minst en gang i året må Hilti-service eller en kvalifisert person foreta en støvteknisk kontroll, blant annet med hensyn til skader på filteret, at apparatet er lufttett og at kontrollanordningene fungerer som de skal.

7.2 Automatisk filterrensing

Ikke rengjør filterelementet ved å slå det mot harde gjenstander eller bearbeide det med harde eller skarpe gjenstander. Det forkorter filterelementets levetid.

Filterelementet må ikke rengjøres med en trykkluftrenser. Dette kan føre til sprekker i filtermaterialet.

▶ Skift ut filterelementet minst hvert halvår.
▶ Skift ut filterelementet oftere ved intensiv bruk.

7.3 Sette i / skifte filterelement 5

1. Koble fra ledningen.
2. Åpne låseklemmen for filterdekselet.
3. Åpne filterdekselet.
4. Hold i håndtakene på holderen og ta filterelementet forsiktig ut.
5. Rengjør tetningsflatene med en klut.
6. Sett inn det nye filterelementet.
7. Lukk filterdekselet ved å vippe deksellåsen forover.
8. Lukk låseklemmene til filterdekselet.

7.4 Kontroll av nivåovervåkningen

1. Sett på hjulbremsene slik at støvsugeren står godt.
2. Koble fra ledningen.
3. Åpne de to läseklemmene.
4. Løft bort sugehodet fra beholderen, og sett det på et jevnt underlag.
5. Kontroller om utkoblingskontaktene er tilsmusset, og rengjør eventuelt med en børste.
6. Kontroller tetningene ved sugehodet for tilsmussing, og rengjør eventuelt disse med en klut.
7. Sett sugehodet på avfallsbeholderen, og fest det med de to låseklemmene.

7.5 Kontroll etter stell og vedlikeholdsarbeid

1. Kontroller etter service- og vedlikeholdsarbeid at støvsugeren er riktig montert og fungerer feilfritt.
2. Foreta en funksjonstest.

8 Transport og lagring

8.1 Transport

Fare for personskader. Farlige materiale kan slippe ut gjennom slangeuttaket.

9.1 Feilsøkingstabell

Feil Mulig årsak Løsning
Akustisk varselsignal(redusert sugeeffekt)	Full støvpose. ▶ Skift støvposen.
	Filterelementet er veldig skittent. ▶	Hvis den automatiskefilterrensingen er deaktivert,aktiverer du den automatiskefilterrensingen og larstøvsugeren gå i 30 sekunder.
	Sugeslangen eller støvdekselet påelektroverktøyet er tilstoppet.	▸ Rengjør sugeslangen og støv-dekselet.
Sugeturbinen går ikke.	Ingen strømtilførsel.	▸ Kontroller stikkontakt og sikring.
	Sonden er svært skitten.	▸ Kontroller nivåovervåkingen.→ Side 134
Sugeturbinen slår seg av.	Beholderen er full.	▸ Tøm beholderen.
Sugeturbinen starter ikkeetter beholderrengjøring.	Automatisk utkobling aktiv.	▸ Sett bryteren i denne stillingen0.▸ Vent i 5 sekunder.▸ Sett bryteren i denne stillingen1.
	Sonden er svært skitten.	▸ Kontroller nivåovervåkingen.→ Side 134
Sugekraften blir dårligere.	Sugemunnstykke, sugerør, suge-slange eller filter er tilstoppet.	▸ Fjern tilstoppingen.
	Filter fullt.	▸ Skift ut fleecestøvposen.→ Side 131
	Åpent filterdeksel	▸ Lukk filterdekselet.
	Utett tappeslange	▸ Kontroller tappeslangen mht.tetthet.
Støv blåses ut av apparatet.	Filter ikke riktig montert.	▸ Skift ut fleecestøvposen.→ Side 131
Automatisk filterrensingfungerer ikke.	Sugeslange ikke tilkoblet	▸ Koble til sugeslangen.
Apparatet slås uventet av/påeller det skjer en utladning avsikret, apparatet er ikke koblet tilstatisk energi via brukeren.	Elektrostatisk avledning er ikkeavsikret, apparatet er ikke koblet tilen jordet stikkontakt.	▸ Koble apparatet til en jordetstikkontakt, bruk en antistatiskslange.
Apparatet starter ikke ellerkobles ut etter en kort stund.	Vannutkoblingen er utløst.	▸ Rengjør sondene og områdetrundt sondene med en børste.
Motoren går ikke.	Sikringen er gått.	▸ Slå på sikringen.▸ Hvis den går på nytt, må dufinne årsaken til overstrømmen.
Motoren går ikke.	Avfallsbeholder full.	► Slå av apparatet og tøm avfallsbeholderen.
	Motorens termobryter er aktivert.	► Slå av apparatet, og la det avkjøles i cirka fem minutter.► Hvis motoren ikke går, må du levere apparatet inn tilHiltiservice.
	Motorens termobryter slår motoren av gjentatte ganger.	► Bruk en tørr børste for å rengjøre ventilasjonsåpningene forsiktig.
Motoren går ikke i automatisk drift.	Tilkoblet verktøy er defekt eller ikke tilkoblet riktig.	Foreta en funksjonskontroll av det tilkoblede apparatet, eller sett nettstøpslet helt inn i stikkontakten.

10 Avhending

Hilti produkter er i stor grad laget av resirkulerbart materiale.. En forskriftsmessig materialsortering er en forutsetning for resirkulering. I mange land tar Hilti ditt gamle apparat tilbake for gjenvinning. Spør Hilti Motek service eller forhandleren.

I henhold til EU-direktiv om kasserte elektriske og elektroniske produkter og direktivets iverksetting i nasjonal rett, må elektrisk utstyr som ikke lenger skal brukes, samles separat og returneres til et miljøvennlig gjenvinningsanlegg.

▶ Kast aldri elektriske apparater i husholdningsavfallet!

Boreslam

Fra et miljøsynspunkt er det problematisk å føre boreslam i vannveiene eller i avløpssystem uten egnet forbehandling.

- Ta kontakt med lokale myndigheter om gjeldende forskrifter.

• Samle opp boreslammet (for eksempel med vätsuger).
  La boreslammet skilles ut som bunnfall, og kast den faste delen på et avfallsdeponi (flokkuleringsmiddel kan påskynde utskillingsprosessen).
  Før det gjenværende vannet (basisk, pH-verdi > 7) ledes inn i avløpssystemet, må det nøytraliseres ved å blande inn surt nøytraliseringsmiddel eller ved å fortynne med rikelig med vann.

Borestøv

Kasser oppsamlet borestøv i samsvar med gjeldende nasjonale forskrifter.

11 Produsentgaranti

Når det gjelder spørsmål om garantibetingelser, ber vi deg kontakte din lokale Hilti-partner.
