VC 60LX - Elektrikli süpürge HILTI - Ücretsiz kullanım kılavuzu

Ürün Tipi	Kuru ve sıvı atıklar için endüstriyel elektrikli süpürge
Marka	Hilti
Model	VC 60LX (versiyona göre VC 60L-X / VC 60M-X)
Boyutlar (U x G x Y)	578 x 488 x 882 mm
Ağırlık	24,5 kg
Hazne Hacmi	65 litre
Su Doldurma Kapasitesi	48 litre
Güç Kaynağı	220-240 V, 50-60 Hz
Güç Tüketimi	gerilime bağlı olarak 2200-2400 W
Maksimum Hava Debisi	177 m³/h'ye kadar
Maksimum Vakum	23,4 kPa'ya kadar
Ses Basıncı Seviyesi	73 dB(A)
Titreşim Emisyon Değerleri	< 2,5 m/s²
Koruma Sınıfı	I
Koruma İndeksi	IPX4
Ana Fonksiyonlar	Kuru/ıslak emiş, otomatik filtre temizliği, otomatik durdurma
Bakım ve Temizlik	Otomatik filtre temizliği, hazne boşaltma, torba ve filtre değişimi
Güvenlik	Tekerlek frenleri, zararlı tozlara karşı koruma, uyarı sinyali
Yedek Parçalar ve Onarılabilirlik	Orijinal Hilti parçaları, yetkili servis tarafından onarım
Genel Bilgiler	AB WEEE direktifine uygun, üretici garantisi

Sık sorulan sorular - VC 60LX HILTI

VC 60LX ile hangi tür tozları süpürebilirim?

Hilti VC 60LX elektrikli süpürge, modele bağlı olarak L sınıfı (MAK > 1 mg/m³) veya M sınıfı (MAK ≥ 0,1 mg/m³) için yanıcı olmayan kuru tozlar, talaş, sıvılar ve zararlı tozları süpürebilir.

Süpürge nasıl çalıştırılır?

Fişi topraklı bir prize takın, ardından cihaz anahtarını istenen konuma çevirin: I çalışma, I filtre temizlemeli veya 0 durdurma.

Akustik uyarı sinyali çalarsa ne yapmalıyım?

Sinyal, emiş gücünde azalma olduğunu belirtir. Toz torbasını (doluysa değiştirin), filtre kartuşunu (devre dışıysa filtre temizliğini etkinleştirin) ve emiş hortumunu (gerekirse tıkanıklığı giderin) kontrol edin.

VC 60LX ile sıvılar nasıl süpürülür?

Toz torbasını çıkarın (gerekirse plastik torba kullanın), filtre kartuşunun uygun olduğundan (polyester veya PTFE) ve seviye izleme cihazının temiz olduğundan emin olun. Asla yanıcı veya aşındırıcı sıvıları süpürmeyin.

Filtre kartuşu ne zaman ve nasıl değiştirilir?

Filtre kartuşunu yılda en az iki kez veya yoğun kullanımda daha sık değiştirin. Cihazı fişten çekin, filtre kapağındaki kelepçeleri açın, eski filtreyi çıkarın, sızdırmazlık yüzeylerini temizleyin ve yeni filtreyi takın.

Filtre kartuşu nasıl temizlenir?

VC 60LX, her 7,5 saniyede bir hava üfleyen otomatik filtre temizleme ile donatılmıştır. Manuel temizlik için kartuşa vurmayın ve yüksek basınçlı temizleyici kullanmayın. Çok kirlenmişse değiştirin.

Hazneyi boşalttıktan sonra motor durmazsa ne yapmalıyım?

Boşaltma sonrası türbin yeniden çalışmazsa, otomatik durdurma cihazı etkinleşmiş olabilir. Anahtarı durdurma konumuna getirin, 5 saniye bekleyin, ardından tekrar çalıştırın. Sorun devam ederse, seviye izleme cihazının problarını temizleyin.

Talaş için dokunmamış toz torbası kullanabilir miyim?

Evet, Universal Vlies dokunmamış toz torbası (ref. 2177884), mineral, ıslak ve kuru uygulamalarda talaş için uygundur.

Süpürge güvenli bir şekilde nasıl taşınır?

Taşımadan önce hazneyi boşaltın. Stabilite için tekerlek frenlerini kullanın. Taşıma sırasında güç kablosundan tutmayın, vinçle kaldırmayın ve giriş bağlantısını tapa manşonuyla kapatın.

Yedek parçalar nereden bulunur ve cihaz nerede onarılır?

Orijinal Hilti yedek parçaları ve aksesuarları Hilti Store'da veya www.hilti.group adresinde mevcuttur. Onarımlar Hilti satış sonrası servisi veya kalifiye personel tarafından yapılmalıdır.

KULLANIM KILAVUZU VC 60LX HILTI

tr Orijinal kullanım kılavuzu 372

he 385

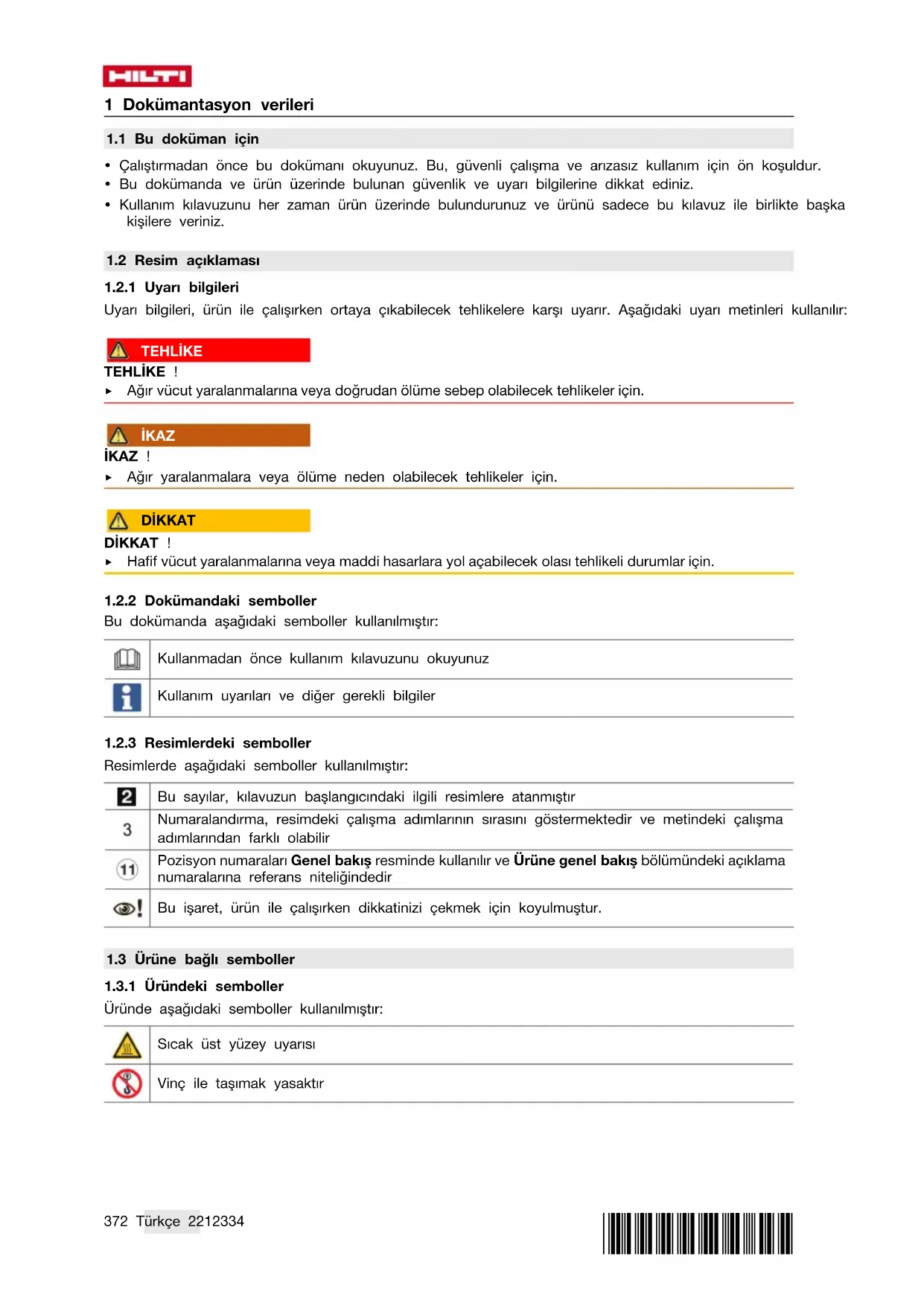

1 Dokümantasyon verileri

1.1 Bu doküman için

• Çalıştırmadan önce bu dokümanı okuyunuz. Bu, güvenli çalışma ve arızasız kullanım için ön koşuldur.
• Bu dokümanda ve ürün üzerinde bulunan güvenlik ve uyarı bilgilerine dikkat ediniz.
• Kullanım kılavuzunu her zaman ürün üzerinde bulundurunuz ve ürünü sadece bu kılavuz ile birlikte başka kişilere veriniz.

1.2 Resim açıklaması

1.2.1 Uyarı bilgileri

Uyarı bilgileri, ürün ile çalışırken ortaya çıkabilecek tehlikelere karşı uyarır. Aşağıdaki uyarı metinleri kullanılır:

TEHLİKE

TEHLIKE!

▶ Ağır vücut yaralanmalarına veya doğrudan ölüme sebep olabilecek tehlikeler için.

iKAZ

iKAZ !

▶ Ağır yaralanmalara veya ölüme neden olabilecek tehlikeler için.

DİKKAT

DİKKAT !

Hafif vücut yaralanmalarına veya maddi hasarlara yol açabilecek olası tehlikeli durumlar için.

1.2.2 Dokümandaki semboller

Bu dokümanda aşağıdaki semboller kullanılmıştır:

Kullanmadan önce kullanım kılavuzunu okuyunuz

Kullanım uyarıları ve diğer gerekli bilgiler

1.2.3 Resimlerdeki semboller

Resimlerde aşağıdaki semboller kullanılmıştır:

2	Bu sayılar, kılavuzun başlangıcındaki ilgili resimlere atanmıştır
3	Numaralandırma, resimdeki çalışma adımlarının sırasını göstermektedir ve metindeki çalışma adımlarından farklı olabilir
11	Pozisyon numaraları Genel bakış resminde kullanılır ve Ürüne genel bakış bölümündeki açıklama numaralarına referans niteliğindedir
	Bu işaret, ürün ile çalışırken dikkatinizi çekmek için koyulmuştur.

1.3 Ürüne bağlı semboller

1.3.1 Üründeki semboller

Üründe aşağıdaki semboller kullanılmıştır:

Sıcak üst yüzey uyarısı

Vinç ile taşımak yasaktır

1.4 Alette

M sınıfı emicilerde

İKAZ: Bu alet sağlığa zararlı tozlar içermektedir. Boşaltma, bakım / onarım ve emme torbalarının atılması s dece uygun kişisel koruyucu donanım giymiş, konunun uzmanı kişiler tarafından gerçekleştirilmelidir. Bütün filtre sistemi yerine yerleştirilmeden ve akım hacminin fonksiyonlarının kontrolü yapılmadan alet kesinlikle çalıştırılma malıdır.

a- M M

L sınıfı emicilerde

İKAZ: Bu alet sağlığa zararlı tozlar içermektedir. Boşaltma, bakım / onarım ve emme torbalarının atılması dece uygun kişisel koruyucu donanım giymiş, konunun uzmanı kişiler tarafından gerçekleştirilmelidir. Tüm filtre sistemi kurulmadan önce açmayınız.

sa- L L

1.5 Ürün bilgileri

Hilti ürünleri profesyonel kullanıcıların kullanımı için öngörülmüştür ve sadece yetkili personel tarafından kullanılabilir ve bakımı yapılabilir. Bu personel, meydana gelebilecek tehlikeler hakkında özel olarak eğitim görmüş olmalıdır. Aletin ve ilgili yardımcı gereçlerin eğitimsiz personel tarafından usulüne uygun olmayan şekilde kullanılması ve amaçları dışında çalıştırılması sonucu tehlikeli durumlar söz konusu olabilir.

Tip tanımı ve seri numarası, tip plakası üzerinde belirtilmiştir.

- Seri numarasını aşağıdaki tabloya aktarınız. Ürün bilgileri acente veya servis merkezini aradığınızda sorulabilir.

Ürün bilgileri

Islak-kuru emici VC 60M-X | VC 60L-X
Nesil 01
Seri no.

1.6 Uygunluk beyani

Burada tanımlanan ürünün, geçerli yönetmeliklere ve normlara uygun olduğunu kendi sorumluluğumuzda beyan ederiz. Bu dokümanın sonunda uygunluk beyanının bir kopyasını bulabilirsiniz.

Teknik dokümantasyonlar burada saklanır:

2.1 Genel güvenlik uyarıları

Bu kullanım kılavuzunun her bir bölümünde bulunan güvenlik uyarlarının yanında aşağıdaki kurallara her zaman mutlaka dikkat edilmelidir.

Bütün uyarıları okuyunuz! Bu uyarılara uyulmaması elektrik çarpmasına, yangına ve/veya ağır yaralanmalara yol açabilir.
- Bu aleti bir elektrikli el aleti ile bağlantı olarak kullanacaksanız, kullanımdan önce elektrikli el aletinin kullanım kılavuzunu okuyunuz ve tüm uyarları dikkate alınız.
▶ Alette onarımlara veya değişikliklere izin verilmez.
- Doğru aleti kullanınız. Aleti öngörülen amaçları dışında kullanmayınız, sadece usulüne uygun ve kusursuz bir durumdayken kullanınız.
- Alet ile çalışmadan önce aletin kullanımı, malzemeden kaynaklanabilecek tehlikeler ve emilen malzemelerin güvenli biçimde imha edilmesi hakkında bilgi edinilmelidir.
▶ Çevre etkilerini dikkate alınız. Aleti yangın veya patlama tehlikesi olan yerlerde kullanmayınız.
- Alet ancak aleti bilen, güvenli kullanım konusunda eğitim almış ve olası tehlikeleri anlayabilen kişiler tarafından kullanılabilir. Alet çocuklar tarafından kullanılamaz. Çocukların alet ile oynama-dıklarından emin olunmalıdır.
Kullanılmayan aletleri güvenli olarak muhafaza ediniz. Kullanılmayan aletler kuru, yüksek veya çocukların ulaşamayacağı kapalı bir yerde saklanmalıdır.

2.2 Kişilerin güvenliği

Alet ile çalışırken dikkatli olunuz, hareketlerinize dikkat ediniz ve mantıklı davranınız. Yorgun veya ilaçların, uyuşturucunun ya da alkolün etkisi altında olduğunuzda elektrikli süpürgeyi kullanmayınız. Aletin kullanımı sırasında bir anlık dikkatsizlik ciddi yaralanmalara neden olabilir.
Aletin kullanımı ve bakımı esnasında kullanıcı ve çevresinde bulunan kişiler uygun bir koruyucu gözlük, koruyucu kask, kulaklık, koruyucu eldiven, emniyet eldiveni ve hafif solunum koruma maskesi kullanmalıdır.
- Elektrik süpürgesinin güvenli biçimde durması için tekerlek frenlerini kullanınız. Tekerlek frenleri açıksa elektrikli süpürge kontrolsüz biçimde hareket edebilir.
Toz emme ve tutma tertibatları monte edilebiliyorsa, bunların bağlı olduğundan ve doğru kullanıldığından emin olunuz. Bu toz emme tertibatının kullanımı tozdan kaynaklanabilecek tehlikeleri azaltabilir.

2.3 Aletin özenli çalıştırılması ve kullanımı

▶ Aleti kesinlikle kontrolsüz bırakmayınız.
Tehlikeli tozların emilmesi durumunda, özellikle de elektrikli el aletlerinin ürettiği tozlar için kullanıldığında filtre temizliği özelliğinin etkinliğini kaldırmayınız.
▶ Aleti donmaktan koruyunuz.
Su seviyesi sınırlama tertibatını talimatlara uygun olarak düzenli aralıklarla bir fırçayla temizleyiniz ve üzerinde hasar olup olmadığını kontrol ediniz.
Emiş kafasını yerleştirirken, kendinizi sıkıştırmamaya ve şebeke kablosuna hasar vermemeye dikkat ediniz. Yaralanma ve hasar tehlikesi mevcuttur.
Alette ve aksesuarlarında hasar olup olmadığını kontrol ediniz. Kullanıma devam etmeden önce, koruma tertibatlarının veya hafif hasarlı parçaların sorunsuz ve usulüne uygun şekilde çalışıp çalışmadığı kontrol edilmelidir. Hareketli parçaların kusursuz çalışıp çalışmadığını ve sıkışıp sıkışmadığını veya parçaların hasarlı olup olmadığını kontrol ediniz. Bütün parçalar doğru takılmış olmalıdır ve aletin kusursuz bir şekilde çalışması için tüm koşullar yerine getirilmiş olmalıdır.
▶ Aletin onarımı sadece nitelikli uzman personel tarafından ve sadece orijinal yedek parçalar kullanılarak yapılmalıdır. Böylece aletin güvenliğinin korunduğundan emin olunur.
Alet kullanılmadığında (çalışma molalarında), bakım ve onarım ile filtre değişiminden önce şebeke fişini daima prizden çekiniz. Bu önlem, aletin istem dışı çalışmasını engeller.
Asla emiciyi şebeke kablosundan başka bir çalışma pozisyonuna çekmeyiniz. Elektrikli süpürge ile şebeke kablosunun üzerinden geçmeyiniz.
▶ Aleti bir vinç vasıtasıyla taşımayınız.
Taşıma sırasında ve alet kullanılmayacaksa emiş bağlantı ağzı kapatma manşonu ile kapatılmalıdır.

2.4 Elektrik güvenliği

Aletin bağlantı fişi prize uygun olmalıdır. Fiş hiçbir şekilde değiştirilmemelidir. Adaptör fişini topraklama korumalı aletler ile birlikte kullanmayınız. Değiştirilmemiş fisler ve uygun prizler elektrik çarpması riskini azaltır.
Fişi, güvenli şekilde kurulmuş ve tüm yerel durumlarla belirlenmiş uygun, topraklanmış prize sokunuz. Prizin güvenli şekilde topraklanıp topraklanmadığı şüphesi içinde iseniz, bunu kalifiye bir elektrikçi tarafından kontrol ettiriniz.
▶ Borular, radyatörler, fırınlar ve soğutucular gibi toprağa temas eden üst yüzeylere vücudunuzla temas etmekten kaçınınız. Vücudunuzun toprakla teması var ise, yüksek bir elektrik çarpması riski söz konusudur.
▶ Aleti yağmurdan veya ıslaklıktan uzak tutunuz. Elektrikli bir alete su girmesi, elektrik çarpması riskini arttırır.
▶ Sebeke kablosunun su birikintilerinin içinde bulunmadığından emin olunuz.
Aletin bağlantı hatlarını düzenli olarak kontrol ediniz ve hasar durumunda bunu bir Hilti servisinde yeniletiniz. Uzatma hatlarını düzenli olarak kontrol ediniz ve hasar görmüş ise değiştiriniz.
▶ Çalışma sırasında şebeke bağlantısı kablosu ve/veya uzatma kablosu hasar görürse, bunlara temas edilmemelidir. Şebeke fişi prizden çekilmelidir. Hasarlı şebeke bağlantı kabloları ve uzatma kabloları elektrik çarpması nedeniyle tehlike oluşturur.
▶ Şebeke bağlantı tesisatı, sadece kullanım kılavuzunda belirlenen tip aracılığıyla değiştirilmelidir.
Aleti taşımak, asmak veya fişi şalterden çekmek için kabloyu kullanım amacı dışında kullanmayınız. Kabloyu sıcaktan, yağdan, keskin kenarlardan ve hareketli alet parçalarından uzak tutunuz. Hasarlı veya karışmış kablolar elektrik çarpması riskini arttırır.

• Elektrikli bir el aleti ile açık alanda çalışacaksanız sadece dışarıda kullanımına da izin verilen uzatma kabloları kullanınız. Dış mekanlar için uygun olan uzatma kablolarının kullanımı elektrik çarpması riskini azaltır.
  Elektrik kesintisi durumunda aleti kapatınız ve şebeke fisinden çekiniz.
  Aleti asla kirli veya ıslak durumda çalıştırmayınız. Alet üst yüzeyindeki toz, özellikle iletken malzeme veya nem, uygunsuz kullanımlar sonucu elektrik çarpmasına yol açabilir. Bu yüzden özellikle iletken malzemelerin sık işlenmesi durumunda kirlenen aletleri düzenli aralıklarla Hilti servisine kontrol ettiriniz.

2.5 Çalışma yeri

▶ Çalışma yerinin iyi aydınlatılmasını sağlayınız.
▶ Çalışma yerinin iyi havalandırılmasını sağlayınız. Kötü havalandırılan çalışma yerleri aşırı toz nedeniyle sağlığa zararlı olabilir.
▶ Çalışma yerinizi düzenli tutunuz. Çalıştığınız yerin çevresinden sizi yaralayabilecek yabancı cisimleri uzaklaştırınız. Çalışma yerindeki düzensizlik kazalara sebebiyet verebilir.
Yanıcı sıvıların, gazların veya tozların bulunduğu patlama tehlikesi olan yerlerde alet ile çalışmayınız. Elektrikli aletler toz veya buhar ile alev alabileceği kıvılcımlar üretir.
▶ Merdivenlerde çalışıyorsanız, özellikle dikkatli olunuz.

2.6 Emme maddesi

• Sağlığa zararlı, yanıcı ve/veya patlayıcı tozlar emilmemelidir (magnezyum - alüminyum tozu vs.). 60°C (140°F) değerinden daha sıcak olan malzemeler emilmemelidir (örneğin yanan sigaralar, sıcak küller).
  Yanıcı, patlayıcı, agresif sıvılar emilmemelidir (soğutma ve yağlama maddeleri, benzin, solvent, asit (pH < 5), çözeltiler (pH > 12,5,)vb.).
  Köpük veya sıvı çıkışında aleti hemen kapatınız.
  Maks. 60°C (140°C) dereceye kadar sıcak emiş maddesinin emilmesi sırasında koruyucu eldiven kullanınız.
• Mineral sondaj çamuru ile çalışırken koruyucu elbise giyilmeli ve cilde temas etmesi önlenmelidir (pH > 9, aşındırıcı).
• Bazlı ve asitli sıvılarla teması engelleyiniz. Kazayla temasta su ile durulayınız. Sıvı gözlere temas ederse, bol su ile yıkayınız ve ayrıca doktor yardımı isteyiniz.

VC 60L-X

- L toz sınıfındaki alet kuru, yanmaz tozların, sıvıların, ahşap talaşlarının ve maruz kalma sınır değerleri > 1 mg/m³ olan tehlikeli tozların emilmesi için uygundur. Emilecek tozların tehlikesine göre alet uygun filtre ile donatılmalıdır.

VC 60M-X

- M toz sınıfındaki alet kuru, yanmaz tozların, sıvıların, ahşap talaşlarının ve maruz kalma sınır değerleri 0,1 mg/m³ veya daha büyük olan tehlikeli tozların emilmesi için uygundur. Emilecek tozların tehlikesine göre alet uygun filtre ile donatılmalıdır.

3 Tanımlama

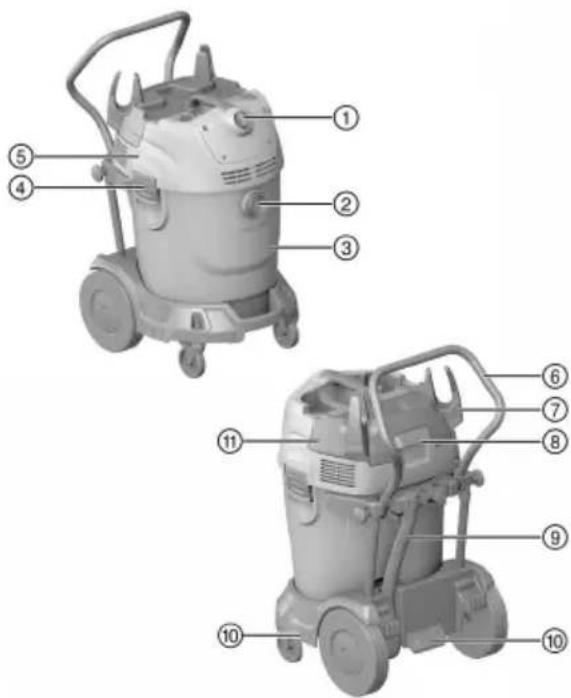

3.1 Ürüne genel bakış

① Alet şalteri
② Emiş bağlantı ağzı
③ Kir haznesi
④ Kapatma kiskacı
⑤ Emme kafası
⑥ Hazne tutamağı
⑦ Kablo kancası
⑧ Filtre kapağı için kapatma kışkacı
⑨ Boşaltma hortumu (opsiyonel)
⑩ Çukur tutamak
⑪ Filtre kapağı

3.2 Usulüne uygun kullanım

Burada açıklanan ürün ticari kullanım için universal bir endüstriyel emicidir. Kuru ve ıslak uygulamalar için kullanılabilir.

Bu ürün insanlar ve hayvanlar üzerine tutulmamalıdır. Suyun altında uygulama yapılması yasaktır.

Ürün ile çalışmadan önce ürünün kullanımı, malzemeden kaynaklanan tehlikeler ve malzemelerin güvenli biçimde imha edilmesi hakkında bilgi edinilmelidir.
- Ürünü otomatik veya yarı otomatik tertibatlarda sabit sürekli işletimde kullanmayınız.
Yaralanma tehlikelerini önlemek için sadece orijinal Hilti aksesuar ve aletlerini kullanınız.
Elektrostatik etkilerin önlenmesi için antistatik bir emme hortumu kullanınız.
Toz emme torbasındayken yaralanmalara neden olabilecek cisimleri çekmeyiniz (örneğin sivri veya keskin kenarlı emilecek maddeler).
▶ Ürünü merdiven olarak kullanmayınız.

Bu ürün aşağıdaki uygulamalarda ticari kullanım için uygundur:

• Hilti elmaslı taşlama makineleri, kesici taşlama makineleri, kırıcı-deliciler ve kuru delme karot uçları ile büyük miktarda tozun emilmesi.
• Hilti elmas karot ucu veya Hilti elması taşlama makineleri ile oluşan mineral delme çamurunun ve sıvı emilecek maddelerin 60°C (140°F) altındaki sıcaklıklarda emilmesi.
• 60°C (140°F) altındaki sıcaklıklarda yağın ve sıvı maddelerin emilmesi.
• Duvar ve zemin yüzeylerinin ıslak ve kuru temizliği

VC 60L-X

Kuru, yanmaz tozların, sıvıların, ahşap talaşlarının ve maruz kalma sınır değerleri > 1 mg/m³ (toz sınıfı L) olan tehlikeli tozların emilmesi.

VC 60M-X

• Kuru, yanmaz tozların, sıvıların, ahşap talaşlarının ve maruz kalma sınır değerleri ≥ 0,1mg/m³ (toz sınıfı M) olan tehlikeli tozların emilmesi.
• Toz toplama makinelerinde, çıkış havası odaya geri veriliyorsa, odada yeterli hava değişim oranı L değerinin sağlanması gereklidir. Lütfen ulusal düzenlemelere dikkat ediniz.

3.3 Olası yanlış kullanım

- Endüstriyel elektrik süpürgesi yatar durumdayken kullanılamaz.

• Endüstriyel elektrik süpürgesi patlama tehlikesi olan malzemeleri, köz halinde, yanan veya yanabilecek maddeleri ve agresif tozları (örneğin magnezyum-alüminyum tozları vb.) emmek için kullanılamaz (istisna: ahşap talaşları).
• Endüstriyel elektrik süpürgesi yanıcı sıvıların (örneğin benzin, çözücü maddeler, asitler, soğutma ve yağlama maddeleri vb.) emmek için kullanılamaz.
• Sağlığa zarar verebilecek malzemeler (örn. asbest) üzerinde çalışma yapılmamalıdır.

3.4 Teslimat kapsamı

Filtre elemanı dahil ıslak-kuru emici, hortum bağlantı emme hortumu, plastik emme torbası, kullanım kılavuzu. Ürünleriniz için izin verilen diğer sistem ürünlerini Hilti Store veya şu adreste bulabilirsiniz: www.hilti.group | USA: www.hilti.com

3.5 Alet şalteri

Sembol Anlamı
1	Ürünün açılması
0	Ürünün kapatılması
1	Ürünün çalıştırılması, filtre temizliği ile

3.6 Sesli uyarı sinyali

VC 60M-X

Emme hortumu hava hızı 20 m/sn'nin altına düşerse, emniyet sağlamak için sesli uyarı sinyali duyulur.

3.7 Otomatik filtre temizliği

Alet ince tozlar için bir filtre temizliği fonksiyonuna sahiptir. Her 7,5 saniyede bir filtre, hava ile otomatik olarak temizlenir.

Filtre elemanı bir hava darbesi (pals şeklinde ses dalgası) aracılığıyla otomatik olarak temizlenir.

Sistem uygulamalarında (özellikle taşlama, kesme ve yiv açma) veya büyük miktarlarda toz emme durumunda sürekli yüksek emiş performansını mümkün kılmak için filtre temizliği etkinleştirilmiş olmalıdır.

Filtre temizliği sadece emme hortumu bağlı olduğunda çalışır.

3.8 Kullanım uyarıları

Aksesuar ve uygulama türleri

VC 60L-X

Aksesuar Sipariş numarası	Kullanım türü
Plastik toz torbası 2177881	Mineralli kullanımlar, ıslak ve kuru
Üniversal keçe toz torbası	2177884 Mineralli	kullanım, ıslak ve kuru
Selüloz filtre	2177885 Kuru
Polyester filtre	2182582 Üniversal	ıslak ve kuru
PTFE filtre	2202240 Yoğun uygulamalar, ıslak ve kuru
HEPA filtre	2177708 Islak ve kuru

Aksesuar ve uygulama türleri

VC 60M-X

Aksesuar Sipariş numarası	Kullanım türü
Plastik toz torbası 2205722	Mineralli kullanımlar, ıslak ve kuru
Üniversal keçe toz torbası 2177884	Mineralli kullanımlar, ıslak ve kuru
Selüloz filtre 2177885 Kuru
Polyester filtre 2182582 Üniversal ıslak ve kuru
PTFE filtre 2202240 Yoğun uygulamalar, ıslak ve kuru
HEPA filtre 2177708 Islak ve kuru

M sınıfı emicilerinin kullanımı durumunda mutlaka toz torbası kullanılmalıdır.

4 Teknik veriler

4.1 Islak-kuru emici

Jeneratörlü veya transformatörlü bir çalıştırma durumunda çıkış gücü, ürünün güç levhasında belirtilen nominal akım tüketiminin en az iki katı büyüklükte olmalıdır. Transformatörün veya jeneratörün çalışma gerilimi her zaman alet nominal geriliminin +%5'i ile -%15'i arasında olmalıdır.

	VC 60L-X	VC 60M-X
Boyutlar (mm cinsinden U x G x Y)	578 x 488 x 882	578 x 488 x 882
EPTA Prosedürü 01 uyarınca ağırlık	24,5 kg	24,5 kg
Hazne hacmi	65 65
Su dolum miktarı	48 48
Çalışma sıcaklığı	0 °C ... 40 °C	0 °C ... 40 °C
Otomatik filtre temizliği, tümü	7,5 sn.	7,5 sn.
Koruma sınıfı	I	I
Koruma türü	IPX4	IPX4
Şebeke frekansı	50 Hz ... 60 Hz 50	Hz ... 60 Hz

4.2 Nominal gerilim

•/•	220 V ... 240 V	110 VGB	240 VNZ	220 V ... 240 VCH
Nominal akım tüketimi	2.400 W	2.200 W	2.400 W	2.300 W
Şebeke bağlantısı (Tip) H07 RN-F 3G1,5 mm ^2	H07 RN-F 3G2,5 mm ^2	H07 RN-F 3G1,5 mm ^2	H07 RN-F 3G1,5 mm ^2	H07 RN-F 3G1,5 mm ^2

4.3 Maksimum hacim akışı ve maksimum vakum

DIN EN 60335-2-69 Bölüm AA.7.12 uyarınca

		VC 60L-X	VC 60M-X
Maksimum hacim akışı (hava) 2200 W		159 m^3/sa	159 m^3/sa
	2300 W	165 m^3/sa	165 m^3/sa
	2400 W	177 m^3/sa	177 m^3/sa
Maksimum vakum	2200 W	19,3 kPa	19,3 kPa
	2300 W	21,5 kPa	21,5 kPa
	2400 W	23,4 kPa	23,4 kPa

4.4 Ses ve vibrasyon bilgileri EN 60335-2-69'e göre ölçüldü

Aşağıdaki veriler, endüstriyel elektrik süpürgesi VC 60M-X ve VC 60L-X içindir.

	VC 60L-X VC 60M-X
Ses basıncı seviyesi _pA	73 dB(A) 73 dB(A)
Emniyetsizlik K_pA	1 dB(A) 1 dB(A)
Titreşim emisyon değeri	< 2,5 m/sn ^2 < 2,5	m/sn ^2
Emniyetsizlik (K)	0,2 m/sn ^2 0,2 m/sn ^2

5 Çalıştırma

TEHLİKE

Elektrik akımı nedeniyle tehlike. Elektrik süpürgesi usulüne uygun olarak bağlanmamışsa, ölüme veya ciddi yaralanmalara neden olabilir.

Elektrik süpürgesini sadece usulüne uygun biçimde topraklanmış bir akım kaynağına bağlayınız.

DİKKAT

Kontrolsüz hareketler nedeniyle yaralanma tehlikesi! Tekerlek frenleri açıksa elektrikli süpürge kontrolsüz biçimde hareket edebilir.

Elektrik süpürgesinin güvenli biçimde durması için tekerlek frenlerini kullanınız.

5.1 İlk çalıştırma

Tehlikesiz veya mineralli tozların emilmesi için plastik emme torbası, ahşap talaşlarının emilmesi için bir keçe toz torbası kullanınız.

1. İki kilit kışkacını açınız.
2. Emme kafasını kir haznesinin üzerinden kaldırınız.
3. Aksesuar parçalarını kir haznesinden ve ambalajdan dışarı alınız.
4. Uygun emme torbasını kılavuza göre yerleştiriniz.
5. Emme kafasını kir haznesinin üzerine oturtunuz ve iki kilit kıskacını kapatınız.
6. Emme kafasının doğru monte edildiğinden ve kilitlendiğinden emin olunuz.
7. Emme hortumunu alete bağlayınız.

5.2 Keçe toz torbasının takılması/değiştirilmesi 2

TEHLİKE

Yaralanma tehlikesi. Sivri nesneler emiş torbasını delebilir.

▶ Hiçbir nesnenin emiş torbasını delmediğinden emin olunuz.

1. Şebeke fişini prizden çekiniz.
2. İki kilit kışkacını açınız.
3. Emme kafasını kir haznesinin üzerinden kaldırınız.
4. Toz torbasının ağzını kapakla kapatınız.
5. Toz torbasını çıkarınız ve imha ediniz → Sayfa 384.
6. Kir haznesini bir bezle temizleyiniz.
7. Yeni bir keçe toz torbasını kir haznesine sabitleyiniz.
8. Emme kafasını kir haznesinin üzerine oturtunuz ve iki kilit kıskacını kapatınız.

5.3 Plastik toz torbasının takılması/değiştirilmesi 3

1. Şebeke fişini prizden çekiniz.
2. İki kilit kışkacını açınız.
3. Emme kafasını kir haznesinin üzerinden kaldırınız.
4. Plastik emme torbasını, bir kablo bağlayıcı ile mevcut deliklerin altına gelecek şekilde bağlayınız.
5. Plastik emme torbasını çıkarınız.

HILTI

1. Kir haznesini bir bezle temizleyiniz.
2. Kir haznesine yeni plastik emme torbasını (kullanım kılavuzunda belirtildiği gibi) takınız.
3. Emici kafasını kir haznesinin üzerine oturtunuz ve iki kilit kıskacını kapatınız.

6 Kullanım

iKAZ

Yaralanma tehlikesi. Filtre sisteminin hasar görmesi durumunda sağlığa zararlı tozlar dışarı çıkabilir.

- Acil durumda (mesela filtre hasar gördüğünde) elektrik süpürgesini kapatınız, fişini prizden çekiniz ve elektrik süpürgesini yeniden kullanmadan önce uzman personelin kontrol etmesini sağlayınız.

DİKKAT

Kontrolsüz hareketler nedeniyle yaralanma tehlikesi! Tekerlek frenleri açıksa elektrikli süpürge kontrolsüz biçimde hareket edebilir.

Elektrik süpürgesinin güvenli biçimde durması için tekerlek frenlerini kullanınız.

6.1 M sınıfı emicilerinin kullanımı

TEHLİKE

Yaralanma tehlikesi. L sınıfı ve M sınıfı emicilerde alet sağlığa zararlı tozlar içerir.

Boşaltma ve bakım çalışmaları, toz toplama haznesinin temizliği de dahil, sadece uzman kişiler tarafından yürütülmelidir. Uygun koruyucu donanım kullanınız.
Emici, tehlikeli madde bulunan bölgeden çıkartılmadan önce emicinin dış kısmında emiş yapınız, emiciyi bezle siliniz veya aleti sıkıca ambalajlayınız. Tehlikeli alandan dışarı çıkarılan tüm makine parçalarının kirli olarak kabul edilmesi zorunlu olduğundan, olası bir toz dağılmasını engellemek için gerekli önlemleri alınız.
Emiciyi asla filtre sistemi eksiksiz biçimde takılı değilken çalıştırmayınız.

6.2 Kuru tozların emilmesi

Kuru tozların ve özellikle mineralli tozların emilmesinden önce, daima doğru emme torbasının yerleştirilmiş olmasına dikkat edilmelidir. M sınıfı emicilerinin kullanımı durumunda mutlaka toz torbası kullanılmalıdır.

Islak uygulamalardan sonra filtre elemanını yeni veya kuru bir filtre elemanı ile değiştiriniz.

DİKKAT

Yaralanma tehlikesi. Filtre elemanı kullanılmaması durumunda emilen tehlikeli maddeler tekrar dışarı çıkabilir.

▶ Asla filtre elemanı olmadan emiş yapmayınız.

1. Uygun toz torbasının yerleştirildiğinden emin olunuz.
2. Filtre elemanın kuru olup olmadığını kontrol ediniz ve gerekirse değiştiriniz.
3. Süpürgeyle emmek için, kumanda şalteri konumuna getiriniz.

6.3 Sıvıların emilmesi

DİKKAT

Yaralanma tehlikesi. Filtre elemanı kullanılmaması durumunda emilen tehlikeli maddeler tekrar dışarı çıkabilir.

▶ Asla filtre elemanı olmadan emiş yapmayınız.

Sonraki kuru uygulamalar için filtre elemanını yeni veya kuru bir filtre elemanı ile değiştiriniz.

1. Doluluk seviyesi denetimini kontrol ediniz. → Sayfa 382
2. İmkanlar el verdiği ölçüde, ıslak kullanım için özel filtre elemanını kullanınız.
3. Sıvıların süpürgeyle emilmesinden sonra iki kilit kışkacını açınız.

4. Emiş kafasını kir haznesinin üzerinden kaldırınız ve filtre elemanının kuruyabilmesi için bunu düz bir yüzeyin üzerine yerleştiriniz.

5. Kir haznesini boşaltınız ve bir su hortumuyla temizleyiniz. Elektrotları bir fırçayla temizleyiniz ve filtre elemanını kuruttuktan sonra elle sıyırarak temizleyiniz.

6. Kir haznesinin kurumasını bekleyiniz.

6.4 Emme sonrası

1. Kumanda şalterini konumuna getirerek ürünü kapatınız.
2. Sebeke fişini prizden çekiniz.
3. Bağlantı tesisatını sarınız ve bunu kablo kancasına asınız.
4. Hazneyi boşaltınız ve aleti ıslak bir bezle silerek temizleyiniz.
5. Hortumu sariniz.
6. Emiciyi, izinsiz kullanıma karşı emniyetli bir şekilde, kuru bir mekâna yerleştiriniz.

6.5 Kuru tozlarda kir haznesinin boşaltılması

M sınıfı emicilerinin kullanımı durumunda mutlaka toz torbası kullanılmalıdır.

1. Şebeke fişini prizden çekiniz.
2. Emme kafasını kir haznesinin üzerinden kaldırınız ve bunu düz bir yüzeyin üzerine yerleştiriniz.
3. Emme torbasını kir haznesinden çıkartınız veya çukur tutamaklardan tutunuz ve kir haznesini boşaltmak için deviriniz.
4. Emme kafasını kir haznesinin üzerine oturtunuz ve iki kilit kışkacını kapatınız.

6.6 Kir haznesinin emme torbasız boşaltılması (sıvılarda)

1. Sebeke fişini prizden çekiniz.
2. Emme kafasını kir haznesinin üzerinden kaldırınız ve bunu düz bir yüzeyin üzerine yerleştiriniz.
3. Çukur tutamaklardan tutunuz ve kir haznesini boşaltmak için deviriniz.
4. Kir haznesinin kenarını bir bezle temizleyiniz.
5. Emme kafasını kir haznesinin üzerine oturtunuz ve iki kilit kıskacını kapatınız.

6.7 Kirli suyun boşaltılması 4

Atık su ile ilgili yerel talimatları dikkate alınız.

1. Boşaltma hortumunun kapağını çıkartınız.
2. Boşaltma hortumunu tutucudan çıkartınız.
3. Boşaltma hortumunu zemin üzerine koyunuz.

◀ Kirli su boşalıyor.

7 Bakım ve onarım

7.1 Alet bakımı

İKAZ

Elektrik akımı nedeniyle tehlike. Elektrikli parçalarda usulüne uygun olmayan onarımlar ciddi yaralanmalara neden olabilir.

Elektrikli parçalardaki onarımların bir uzman elektrik teknisyeni tarafından yapılmasıını sağlayınız.

• Aletin özellikle tutamak yüzeylerini kuru ve temiz tutunuz ve bu yüzeylerde yağ ve yakıt kalıntıları olmamasına dikkat ediniz. Silikon içerikli bakım malzemesi kullanmayınız.
  Elektrik süpürgesini hiçbir zaman havalandırma delikleri tıkalı iken çalıştırmayınız! Havalandırma deliklerini kuru bir fırça ile dikkatlice temizleyiniz. Yabancı cisimlerin alet içine girmesine engel olunuz.
  Aletin dış yüzeyini düzenli olarak hafif nemli bir temizlik bezi ile temizleyiniz. Temizlik için püskürtme aleti, buhar jetli alet veya su kullanmayınız, çünkü bu durumda aletin elektriksel güvenliği zarar görebilir.

L ve M sınıfı emicilerde

Alete, bakım ve temizlik çalışmalarında, bakım yapan personel ve diğer şahıslar için tehlike oluşturmayacak şekilde müdahale edilmelidir.

▶ Filtrelenmiş zorunlu havalandırma uygulayınız.
▶ Koruyucu elbise giyiniz.
- Bakım bölgesini, çevreye tehlikeli maddeler ulaşmayacak şekilde temizleyiniz.
Alet, tehlikeli madde bulunan bölgeden çıkartılmadan önce aletin dış kısmında emiş yapınız, bezle siliniz veya aleti sıkıca ambalajlayınız. Bu sırada çökelmiş, tehlikeli tozun yayılmasını engelleyiniz.
Bakım ve onarım çalışmaları sırasında istenilen şekilde temizlenemeyen parçalar, geçirgen olmayan poşetlerin içinde ambalajlanmalı ve geçerli imha talimatlarına uygun olarak atığa çıkartılmalıdır.
En az yılda bir defa Hilti servisi veya eğitilmiş bir şahıs tarafından bir toz tekniği kontrolü yapılmalıdır, örneğin filtre hasarı, aletin hava sızdırmazlığı ve kontrol düzeneklerinin işlevleri bakımından.

7.2 Otomatik filtre temizliği

Filtre elemanını temizlemek için sert cisimlere vurmayınız veya sert ya da sivri cisimlerle işlem yapmayınız. Bu yüzden filtre elemanlarının kullanım ömrü kısalmaktadır. Filtre elemanı, bir hava basınçlı temizleyici ile temizlenmemelidir. Bu, filtre malzemesinde yırtıklara neden olabilmektedir.

Filtre elemanı aşınan bir parçadır.

▶ Filtre elemanını en geç altı ayda bir defa değiştiriniz.
▶ Ancak yoğun kullanım durumunda filtre elemanını daha sık değiştiriniz.

7.3 Filtre elemanının takılması/değiştirilmesi

1. Şebeke fişini prizden çekiniz.
2. Filtre kapağı için kapatma kıskacını açınız.
3. Filtre kapağını açınız.
4. Mevcut çukur tutamağı askısından filtre elemanını dikkatlice çıkarınız.
5. Conta yüzeyini bir bezle temizleyiniz.
6. Yeni filtre elemanını yerleştiriniz.
7. Kapak kilidi öne oturduktan sonra filtre kapağını kapatınız.
8. Filtre kapağı için kapatma kıskacını kapatınız.

7.4 Doluluk seviyesi denetiminin kontrol edilmesi 6

1. Elektrik süpürgesinin güvenli biçimde durması için tekerlek frenlerini kullanınız.
2. Şebeke fişini prizden çekiniz.
3. İki kilit kışkacını açınız.
4. Emme kafasını kir haznesinin üzerinden kaldırınız ve bunu düz bir yüzeyin üzerine yerleştiriniz.
5. Devreyi kesme kontağıının kirli olup olmadığını kontrol ediniz ve gerekirse bir fırça ile temizleyiniz.
6. Emici başlıktaki contanın kirli olup olmadığını kontrol ediniz ve gerekirse başlığı bir bezle temizleyiniz.
7. Emme kafasını kir haznesinin üzerine oturtunuz ve iki kilit kışkacını kapatınız.

7.5 Bakım ve onarım çalışmalarından sonra kontrol

1. Bakım ve onarım çalışmaları sonrasında elektrik süpürgesinin doğru biçimde birleştirilip birleştirilmediğini ve hatasız çalışıp çalışmadığını kontrol ediniz.
2. Bir fonksiyon testi uygulayınız.

8 Taşıma ve depolama

8.1 Taşıma

Dolu durumdaki alet taşınmamalıdır.

Alet vinçle asılamaz.

▶ Gerekirse regülatörü veya gevşek durumdaki aleti tutucudan çıkartınız.
▶ Aletin başka bir yere taşınması gerekiyorsa, önce aleti boşaltınız.
Emici ile sıvı çektiyseniz, aleti devirmeyiniz veya yatay durumda taşımayınız.

▶ Taşıma için her iki hortumu konik adaptör yardımı ile birbirine geçiriniz.

TEHLİKE

Yaralanma tehlikesi. Emiş bağlantı ağzından emilmiş tehlikeli maddeler dışarı çıkabilir.

▶ M sınıfı elektrik süpürgelerinde taşıma sırasında ve alet kullanılmayacaksa emiş bağlantı ağzı kapatma manşonu ile kapatılmalıdır.

8.2 Depolama

Elektrik süpürgesini, izinsiz kullanıma karşı emniyetli bir şekilde, kuru bir mekâna yerleştiriniz.

9 Arıza durumunda yardım

Bu tabloda listelenmemiş veya kendi başınıza gideremediğiniz arızalarda lütfen yetkili Hilti servisimiz ile irtibat kurunuz.

9.1 Ariza tablosu

Arıza Olası sebepler Çözüm
Sesli uyarı sinyali (düşük emme gücü)	Toz torbası dolu. ▶ Toz torbasını	değiştiriniz.
	Filtre elemanı aşırı kirlenmiş.	▸ Otomatik filtre temizliğinin etkinliği kaldırılmışsa otomatik filtre temizliğini etkinleştiriniz ve elektrik süpürgesini 30 saniye çalıştırınız.
	Elektrikli el aletinin emme hortumu veya toz kapağı tıkanmış.	▸ Emme hortumunu ve toz kapağını temizleyiniz.
Emiş türbini çalışıyor.	Güç kaynağı yok.	▸ Prizi ve sigortayı kontrol ediniz.
	Sonda çok kirli.	▸ Doluluk seviyesi denetimini kontrol ediniz. → Sayfa 382
Emiş türbini kapanıyor.	Hazne dolu.	▸ Hazneyi boşaltınız.
Hazne temizliğinden sonra emiş türbini çalışıyor.	Devreyi kesme otomatiği aktif.	▸ Alet şalterini 0 konumuna getiriniz.▸ 5 saniye bekleyiniz.▸ Alet şalterini 1 konumuna getiriniz.
	Sonda çok kirli.	▸ Doluluk seviyesi denetimini kontrol ediniz. → Sayfa 382
Emiş gücü azalıyor.	Emme memesi, emme borusu, emme hortumu veya filtre tıkalı.	▸ Tıkanıklığı gideriniz.
	Filtre dolu.	▸ Keçe toz torbasını değiştiriniz. → Sayfa 379
	Filtre kapağı açık	▸ Filtre kapağını kapatınız.
	Boşaltma hortumu sızdırıyor	▸ Boşaltma hortumunu sızdırmazlık bakımından kontrol ediniz.
Toz aletten dışarı üfleniyor.	Filtre doğru şekilde takılı değil.	▸ Keçe toz torbasını değiştiriniz. → Sayfa 379
Otomatik filtre temizliği çalışmıyor.	Emme hortumu bağlı değil	▸ Emme hortumunu bağlayınız.
Alet istenmeden açılıyor ve kullanıcı üzerinden statik deşarjlar gerçekleşiyor.	Elektrostatik iletkenlik sağlanmamış, alet topraklanmamış prize bağlanmış.	▸ Aleti topraklanmış prize takınız, antistatik hortum kullanınız.
Alet çalışmıyor veya kısa bir çalışmadan sonra duruyor.	Su kesme devrede.	▸ Sondaları ve sondaların etrafını bir fırça ile temizleyiniz.
Motor artık çalışıyor.	Şebeke prizi sigortası devreye girdi.	▸ Sigortayı devreye alınız.▸ Tekrar devreye girerse aşırı akımın nedenini arayınız.
Motor artık çalışmıyor.	Kir haznesi dolu.	▸ Aleti kapatınız ve kir haznesini boşaltınız.
	Motor termo emniyetine sinyal gitti.	▸ Aleti kapatınız ve yaklaşık 5 dakika soğumasını bekleyiniz.▸ Motor çalışmıyorsa aletiHiltimüşteri hizmetlerine götürünüz.
	Motor termik koruması motoru yeniden kapatır.	▸ Havalandırma deliklerini kuru birfırça ile dikkatlice temizleyiniz.
Otomatik işletmede motor calışmıyor.	Bağlanmış alet bozuk veya doğru takılmamış.	▸ Bağlı aletin fonksiyonunu kontrol ediniz veya şebeke fişinisıkıca takınız.

10 imha

Hilti ürünleri yüksek oranda tekrar kullanılabilen malzemelerden üretilmiştir. Tekrar kullanım için gerekli koşul, usulüne uygun malzeme ayrılmıdır. Çoğu ülkede Hilti eski aletlerini yeniden değerlendirmek üzere geri alır. Bu konuda Hilti müşteri hizmetlerinden veya satış temsilcinizden bilgi alabilirsiniz.

Kullanılmış elektronik ve elektrikli el aletlerine ilişkin Avrupa Direktifi ve ulusal yasalardaki uyarlamalar çerçevesinde, kullanılmış elektrikli el aletleri ayrı olarak toplanmalı ve çevreye zarar vermeden yeniden değerlendirilmeleri sağlanmalıdır.

▶ Elektrikli aletleri evsel atıklar ile birlikte çöpe atmayınız!

Sondaj çamuru

Çevre sağlığı açısından düşünüldüğünde, sondaj çamurunun uygun önlenmeler alınmadan suya veya kanalizasyona aktarılması sorun yaratabilir.

Bölgenizdeki resmi makamdan mevcut yönetmelikler hakkında bilgi alınız.

Aşağıdaki ön işlemi öneririz:

▶ Sondaj çamurunu toplayınız (örneğin ıslak emici yardımıyla).
Sondaj çamuru tortulaşana kadar bekleyiniz ve sertleşen bölümünü inşaat molozunda imha ediniz (çökeltici maddeler ayırma sürecini hızlandırabilir).
Kalan suyu (baz, ph değeri > 7) kanalizasyona aktarmadan önce, bunu asidik nötralizasyon maddesi katarak veya bol su ile seyrelterek nötralize ediniz.

Delme tozu

▶ Toplanan delme tozunu mevcut ve yasal ulusal talimatlara uygun olarak imha ediniz.

11 Üretici garantisi

- Garanti koşullarına ilişkin sorularınız için lütfen yerel Hilti iş ortağınıza başvurunuz.

1.1
