VC 60LX - Tolmuimeja HILTI - Tasuta kasutusjuhend

Toote tüüp	Tööstuslik tolmuimeja kuivade ja vedelate jäätmete jaoks
Bränd	Hilti
Mudel	VC 60LX (VC 60L-X / VC 60M-X sõltuvalt versioonist)
Mõõtmed (P x L x K)	578 x 488 x 882 mm
Kaal	24,5 kg
Paagi maht	65 liitrit
Vee mahutavus	48 liitrit
Toide	220-240 V, 50-60 Hz
Võimsustarve	2200-2400 W sõltuvalt pingest
Maksimaalne õhuvool	Kuni 177 m³/h
Maksimaalne vaakum	Kuni 23,4 kPa
Helirõhu tase	73 dB(A)
Vibratsiooni emissiooni väärtused	< 2,5 m/s²
Kaitseklass	I
Kaitseaste	IPX4
Peamised funktsioonid	Kuiv/märg imemine, automaatne filtri puhastus, automaatne seiskamine
Hooldus ja puhastus	Automaatne filtri puhastus, paagi tühjendamine, koti ja filtri vahetamine
Ohutus	Rattapidurid, kaitse ohtlike tolmude eest, hoiatusmärguanne
Varuosad ja remonditavus	Hilti originaalvaruosad, remont volitatud hoolduskeskuse poolt
Üldteave	Vastab Euroopa Liidu elektri- ja elektroonikaseadmete jäätmete direktiivile (WEEE), tootja garantii

Korduma kippuvad küsimused - VC 60LX HILTI

Millist tüüpi tolmu saan VC 60LX-ga imeda?

Hilti VC 60LX tolmuimeja suudab imeda mittesüttivaid kuivi tolme, puidulaaste, vedelikke ja kahjulikke tolme vastavalt klassile L (VLE > 1 mg/m³) või M (VLE ≥ 0,1 mg/m³) sõltuvalt mudelist.

Kuidas tolmuimejat käivitada?

Ühendage pistik maandatud pistikupessa, seejärel keerake seadme lüliti soovitud asendisse: I sisselülitamiseks, I koos filtri puhastusega või 0 väljalülitamiseks.

Mida teha, kui kostub helisignaal?

Signaal näitab imemisvõimsuse vähenemist. Kontrollige tolmukotti (vahetage, kui see on täis), filtrikassetti (aktiveerige filtri puhastus, kui see on välja lülitatud) ja imivoolikut (puhastage ummistus vajadusel).

Kuidas VC 60LX-ga vedelikke imeda?

Eemaldage tolmukott (vajadusel kasutage plastkotti), veenduge, et filtrikassett sobib (polüester või PTFE) ja et tasemeandur on puhas. Ärge kunagi imege süttivaid või söövitavaid vedelikke.

Millal ja kuidas filtrikassetti vahetada?

Vahetage filtrikassetti vähemalt kaks korda aastas või sagedamini intensiivse kasutuse korral. Ühendage seade vooluvõrgust, avage filtrikaane klambrid, eemaldage vana filter, puhastage tihenduspinnad ja sisestage uus filter.

Kuidas filtrikassetti puhastada?

VC 60LX on varustatud automaatse filtri puhastusega, mis puhub õhku iga 7,5 sekundi tagant. Käsitsi puhastamiseks ärge koputage kassetti ega kasutage kõrgsurvepesurit. Vahetage see välja, kui see on liiga määrdunud.

Mida teha, kui mootor ei seiskunud pärast paagi tühjendamist?

Kui turbiin ei käivitu pärast tühjendamist, võib automaatne seiskamissüsteem olla aktiveeritud. Seadke lüliti väljalülitatud asendisse, oodake 5 sekundit, seejärel lülitage uuesti sisse. Kui probleem püsib, puhastage tasemeanduri sondid.

Kas ma saan puidulaastude jaoks kasutada mittekootud tolmukotti?

Jah, mittekootud Universal Vlies tolmukott (ref. 2177884) sobib puidulaastude jaoks mineraalsetes, märgades ja kuivades rakendustes.

Kuidas tolmuimejat ohutult transportida?

Tühjendage paak enne transportimist. Kasutage rattapidureid stabiilsuse tagamiseks. Transportimisel ärge kandke seda toitejuhtmest, ärge tõstke seda kraanaga ja sulgege sisselaskeühendus sulgurhülsiga.

Kust leida varuosi ja lasta seadet parandada?

Hilti originaalvaruosad ja tarvikud on saadaval Hilti poes või veebilehel www.hilti.group. Remont tuleb teostada Hilti hoolduskeskuse või kvalifitseeritud personali poolt.

KASUTUSJUHEND VC 60LX HILTI

et Originaalkasutusjuhend 150

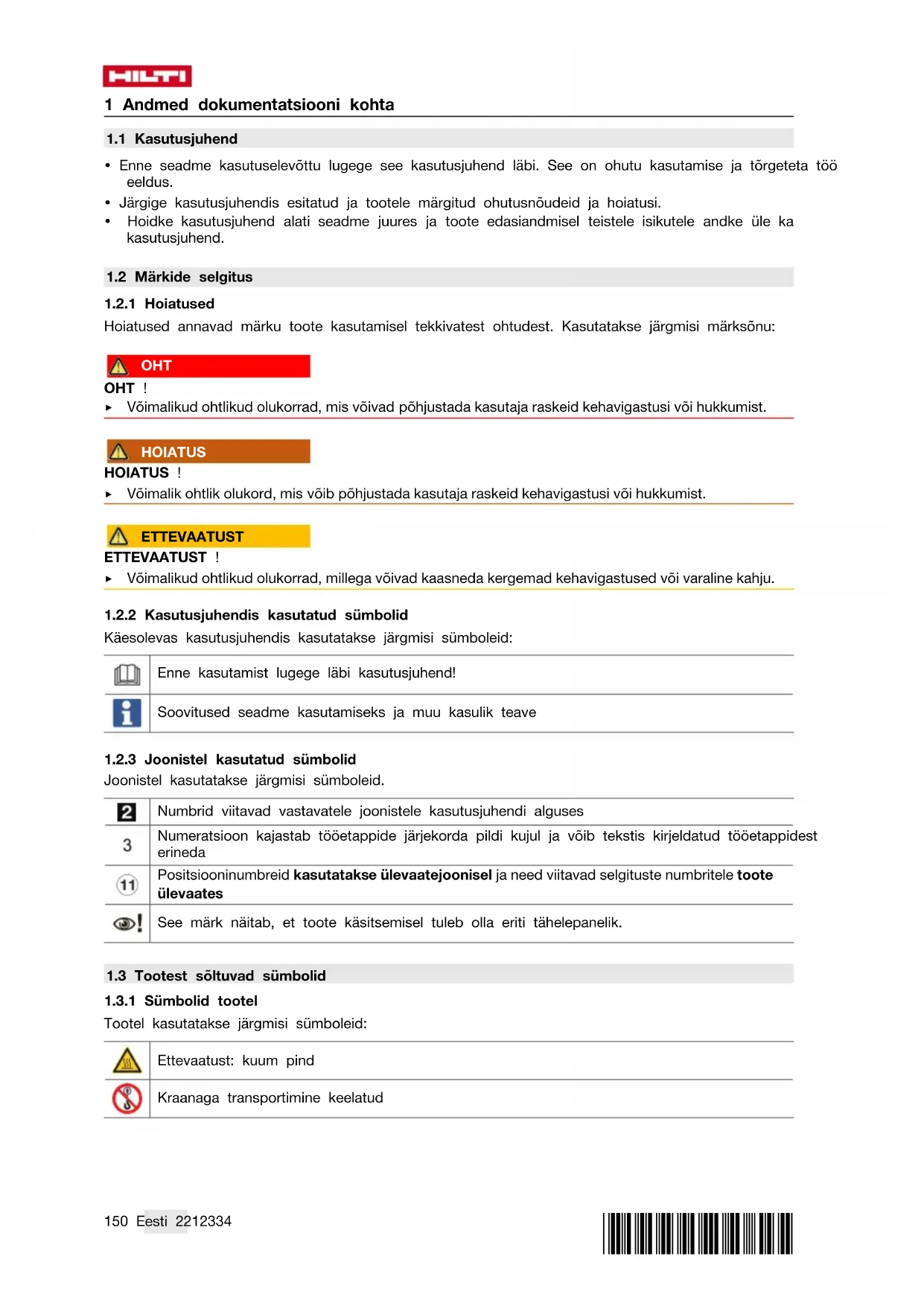

1 Andmed dokumentatsiooni kohta

1.1 Kasutusjuhend

- Enne seadme kasutuselevõttu lugege see kasutusjuhend läbi. See on ohutu kasutamise ja tõrgeteta töö eeldus.

- Järgige kasutusjuhendis esitatud ja tootele märgitud ohutusnõudeid ja hoiatusi.

- Hoidke kasutusjuhend alati seadme juures ja toote edasiandmisel teistele isikutele andke üle ka kasutusjuhend.

1.2 Märkide selgitus

1.2.1 Hoiatused

Hoiatused annavad märku toote kasutamisel tekkivatest ohtudest. Kasutatakse järgmisi märksõnu:

OHT

OHT!

Võimalikud ohtlikud olukorrad, mis võivad põhjustada kasutaja raskeid kehavigastusi või hukkumist.

HOIATUS

HOIATUS !

Võimalik ohtlik olukord, mis võib põhjustada kasutaja raskeid kehavigastusi või hukkumist.

ETTEVAATUST

ETTEVAATUST !

Võimalikud ohtlikud olukorrad, millega võivad kaasneda kergemad kehavigastused või varaline kahju.

1.2.2 Kasutusjuhendis kasutatud sümbolid

Käesolevas kasutusjuhendis kasutatakse järgmisi sümboleid:

Enne kasutamist lugege läbi kasutusjuhend!

Soovitused seadme kasutamiseks ja muu kasulik teave

1.2.3 Joonistel kasutatud sümbolid

Joonistel kasutatakse järgmisi sümboleid.

2	Numbrid viitavad vastavatele joonistele kasutusjuhendi alguses
3	Numeratsioon kajastab tööetappide järjekorda pildi kujul ja võib tekstis kirjeldatud tööetappidest erineda
11	Positsiooninumbreid kasutatakse ülevaatejoonisel ja need viitavad selgituste numbritele toote ülevaates
	See märk näitab, et toote käsitsemisel tuleb olla eriti tähelepanelik.

1.3 Tootest söltuvad sümbolid

1.3.1 Sümbolid tootel

Tootel kasutatakse järgmisi sümboleid:

Ettevaatust: kuum pind

Kraanaga transportimine keelatud

1.4 Seadmel

HOIATUS: Seade sisaldab tervistkahjustavat tolmu. Seadme tühjendamine ja hooldamine, kaasa arvatud tolmukoti eemaldamine on lubatud üksnes vastava ala asjatundjatele, kes kannavad sobivat isikukaitsevarustust. Seadet tohib sisse lülitada alles siis, kui paigaldatud on filtrisüsteemikomplekt ja veendutud on öhuvoolu kontrolli toimivuses.

M M

HOIATUS: Seade sisaldab tervistkahjustavat tolmu. Seadme tühjendamine ja hooldamine, kaasa arvatud tolmukoti eemaldamine on lubatud üksnes vastava ala asjatundjatele, kes kannavad sobivat isikukaitsevarustust. Seadet on lubatud sisse lülitada alles siis, kui filtrisüsteem on täielikult paigaldatud.

L L

1.5 Tooteinfo

Hilti tooted on ette nähtud professionaalsele kasutajale ja neid tohivad käsitseda, hooldada ja korras hoida ainult volitatud ja asjaomase väljaõppega isikud. Nimetatud personal peab olema teadlik köikidest kaasnevatest ohtudest. Seade ja sellega ühendatavad abivahendid võivad osutuda ohtlikuks, kui neid ei kasutata nõuetekohaselt või kui nendega töötab vastava väljaõppeta isik.

Tüübitähis ja seerianumber on tüübisildil.

Kandke seerianumber järgmisse tabelisse. Andmeid toote kohta vajate meie esindusele või hooldekeskusele päringute esitamisel.

Tooteinfo

Vee-/tolmuimeja	VC 60M-X | VC 60L-X
Põlvkond	01
Seerianumber

1.6 Vastavusdeklaratsioon

Kinnitame ainuvastutajana, et käesolevas kasutusjuhendis kirjeldatud seade vastab kehtivate direktiivide ja standardite nõuetele: Vastavusdeklaratsiooni koopia leiate käesoleva kasutusjuhendi lõpust.

Tehnilised dokumendid on saadaval:

2.1 Üldised ohutusnõuded

Lisaks üksikutes peatükkides toodud ohutusnõuetele tuleb alati kinni pidada järgmistest juhistest.

▶ Lugege läbi köik soovitused! Järgnevate soovituste eiramine vöib pöhjustada elektrilöögi, tulekahju ja/või tõsiseid vigastusi.
Kui kasutate seadet koos elektrilise tööriistaga, lugege enne elektrilise tööriista töölerakendamist läbi selle kasutusjuhend ja järgige köiki juhiseid.
- Seadme modifitseerimine ja ümberkujundamine on keelatud.
- Kasutage öiget seadet. Kasutage seadet vaid otstarbel, milleks see on ette nähtud, ja ainult siis, kui seadme tehniline seisund on veatu.
- Enne kui alustate seadmega töötamist, tutvuge juhistega seadme käsitsemise, materjalist lähtuvate ohtude ja materjali ohutu käitlemise kohta.
- Arvestage ümbritseva keskkonna möjudega. Årge kasutage seadet tule- või plahvatusohtlikus keskkonnas.
- Seadet tohivad kasutada vaid isikud, kes on seadme kasutuspõhimõttega kursis, kellele on antud juhiseid seadme ohutuks kasutamiseks ja kes on teadlikud seadme kasutamisega seotud ohtudest. Seadet ei tohi kasutada lapsed. Ärge lubage lastel seadmega mängida.
- Kasutusvälisel ajal hoidke seadet turvalises kohas. Hoidke seadet kasutusvälisel ajal kuivas, körgel asuvas või lukustatud ja lastele kättesaamatus kohas.

2.2 Isikuohutus

• Olge tähelepanelik, jälgige oma tegevust ning toimige seadmega töötades kaalutletult. Ärge töötage vee- ja tolmuimejaga, kui olete väsinud või narkootikumide, alkoholi või medikamentide mõju all. Hetkeline tähelepanematus seadme kasutamisel võib kaasa tuua raskeid vigastusi.
• Kasutaja ja läheduses viibivad isikud peavad seadme kasutamisel ja törgete körvaldamisel kandma sobivaid kaitseprille, kaitsekiivrit, kuulmiskaitsevahendeid, kaitsekindaid ja kerget hingamisteede kaitsemaski.
  ▶ Vee- ja tolmuimeja stabiilse paigalseismise tagamiseks pange peale rattapidurid. Kui rattapidureid ei ole peale pandud, võib vee- ja tolmuimeja kontrollimatult liikuma hakata.
  Kui elektrilise tööriista külge on võimalik paigaldada tolmueemaldus- ja kogumisseadiseid, veenduge, et need on tööriistaga ühendatud ja et neid kasutatakse nõuetekohaselt. Vee- ja tolmuimeja kasutamine võib vähendada tolmust tingitud ohte.

2.3 Seadme nõuetekohane käitamine ja kasutamine

• Ärge jätke seadet kunagi järelevalveta.
  Ohtliku tolmu imemisel, eeskätt tolmutekitavate elektriliste tööriistade kasutamisel, ärge lülitage välja filtripuhastust.
• Kaitske seadet miinustemperatuuride eest.
  Puhastage veetaseme piirajat vastavalt juhistele korrapäraselt harjaga ja veenduge, et sellel ei ole märke kahjustustest.
• Tolmuimeja ülaosa kohaleasetamisel veenduge, et Teie sõrmed ei jää tolmuimeja vahele ja et toitejuhe ei saa viga. Esineb kehavigastuste ja varalise kahju oht.
• Kontrollige, kas seadme ja lisatarvikute tehniline seisund on veatu. Enne edasist kasutamist kontrollige hoolikalt, kas kaitseseadised või kergete kahjustustega osad töötavad veatult ja nõuetekohaselt. Veenduge, et seadme liikuvad osad töötavad laitmatult, ei kiildu kinni ega ole kahjustatud. Seadme tõrgeteta töö tagamiseks peavad seadme kõik detailid olema õigesti paigaldatud ning vastama kõikidele tingimustele.
  Laske seadet parandada ainult kvalifitseeritud spetsialistidel, kes kasutavad originaalvaruosi. Nii on tagatud elektrilise tööriista ohutuse säilimine.
  Kasutusvälisel ajal (tööpausidel), enne seadme hooldamist ja filtri vahetamist tömmake alati vörgupistik pistikupesast välja. See ettevaatusabinõu hoiab ära seadme tahtmatu käivitamise.
• Ärge tömmake tolmuimejat kunagi toitejuhtmest teise tööasendisse. Ärge vedage tolmuimejat üle toitejuhtme.
• Ärge transportige seadet kraanaga.
  Seadme transportimisel ja kasutusvälisel ajal sulgege sisselaskeliitmik korgiga.

2.4 Elektriohutus

• Seadme pistik peab pistikupessa sobima. Pistikut ei tohi mingil viisil modifitseerida. Kaitsemaandusega seadmete puhul ei tohi kasutada adapterpistikuid. Muutmata pistikud ja sobivad pistikupesad vähendavad elektrilöögi ohtu.
  Ühendage pistik sobivasse maandatud pistikupessa, mis on installeeritud ohutusnõudeid järgides ja vastab kõikidele kohalikele eeskirjadele. Kui te ei ole kindel, kas pistikupesa on maandatud, laske see elektriala asjatundjal üle vaadata.
  Vältige kehalist kontakti maandatud pindadega, näiteks torude, radiaatorite, pliitide ja külmikutega. Kui teie keha on maandatud, on elektrilöögi oht suurem.
• Kaitske seadet vihma ja niiskuse eest. Kui elektriseadmesse on sattunud vett, on elektrilöögi oht suurem.
  ▶ Veenduge, et toitejuhe ei ole veelombis.
• Kontrollige regulaarselt toitejuhtme tehnilist seisundit, kahjustuste korral laske see Hilti hooldekeskuses välja vahetada. Kontrollige regulaarselt pikendusjuhtmeid, vigastuste korral vahetage need välja.
  Kui toitejuhe või pikendusjuhe saab töötamise ajal kahjustada, ei tohi seda puudutada. Tõmmake seadme toitepistik pistikupesast välja. Kahjustada saanud toite- ja pikendusjuhtmed tekitavad elektrilöögi ohu.
  Toitejuhet tohib asendada üksnes kasutusjuhendis nimetatud tüüpi juhtmega.
• Ärge kasutage toitejuhet seadme kandmiseks, ülesriputamiseks ega pistiku pistikupesast väljatõmbamiseks. Kaitske toitejuhet kuumuse, öli, teravate servade ja seadme liikuvate osade eest. Kahjustatud või keerduläinud toitejuhtmed suurendavad elektrilöögi ohtu.

Kui töötate elektrilise tööriistaga vabas öhus, kasutage ainult pikendusjuhtmeid, mis on ette nähtud kasutamiseks ka välistingimustes. Välistingimustes kasutamiseks ettenähtud pikendusjuhtme kasutamine vähendab elektrilöögi ohtu.
- Voolukatkestuse korral lülitage seade välja ja eemaldage vörgupistik pistikupesast.
- Ärge kasutage seadet, kui see on määrdunud või märg. Seadme pinnale kinnitunud tolm või niiskus võib ebasoodsatel tingimustel põhjustada elektrilöögi, seda just hea elektrijuhtivusega materjalide puhul. Seetõttu toimetage määrdunud seadmed eelkõige siis, kui töötlete sageli hea elektrijuhtivusega materjale, korrapäraselt kontrollimiseks Hilti hooldekeskusse.

2.5 Töökoht

• Hoolitsege töökoha hea ventilatsiooni eest.
  Tagage tööpiirkonnas hea ventilatsioon. Halva ventilatsiooniga töökohta kogunev tolm vöib kahjustada tervist.
  Hoidke oma töökoht korras. Veenduge, et töökohas ei ole esemeid, mis võivad teid vigastada. Töökohal valitsev segadus võib põhjustada õnnetusi.
• Ärge kasutage seadet plahvatusohtlikus keskkonnas, kus leidub tuleohtlikke vedelikke, gaase või tolmu. Elektrilistest tööriistadest lööb sädemeid, mis võivad tolmu või aurud süüdata.
• Olge eriti ettevaatlik töötamisel treppidel.

2.6 Vee- ja tolmuimejaga eemaldatavad ained

Seadet ei tohi kasutada tervistkahjustava, süttiva ja plahvatusohtliku tolmu (magneesiumi-alumiiniumitolm jmt) imemiseks. Materjale, mille temperatuur on üle 60°C (140°F), ei tohi imeda (nt hõõguvad sigaretid, kuum tuhk).
Süttivate, plahvatusohtlike, keemiliselt agressiivsete vedelike (jahutus- ja määrdeainete, bensiini, lahustite, hapete (pH<5), leelislahuste (pH>12,5) jmt) imemine on keelatud.
▶ Vahu või vedelike eraldumisel lülitage seade kohe välja.
- Kuni 60°C (140°F) temperatuuriga esemete imemisel kandke kaitsekindaid.
Mineraalsete puurmetega töötamisel kandke kaitseröivastust ja vältige nahaga kokkupuudet (pH > 9, söövitav)
Vältige kokkupuudet aluseliste ja happeliste vedelikega. Juhusliku kokkupuute korral loputage kahjustatud kohta veega. Kui akuvedelik satub silma, loputage silma ohtra veega ja pöörduge lisaks arsti poole.

VC 60L-X

- Tolmuklassi L kuuluv seade sobib kuiva mittesüttiva tolmu, vedelike, puidulaastude ja ohtliku tolmu, mille lubatud kontsentratsioon on > 1 mg/m³, imemiseks. Sõltuvalt eemaldatava tolmu ohtlikkuse astmest tuleb seade varustada sobivate filtritega.

VC 60M-X

Tolmuklassi M kuuluv seade sobib kuiva mittesüttiva tolmu, vedelike, puidulaastude ja ohtliku tolmu, mille lubatud kontsentratsioon on ≥ 0,1 mg/m³, imemiseks. Sõltuvalt eemaldatava tolmu ohtlikkuse astmest tuleb seade varustada sobivate filtritega.

3 Kirjeldus

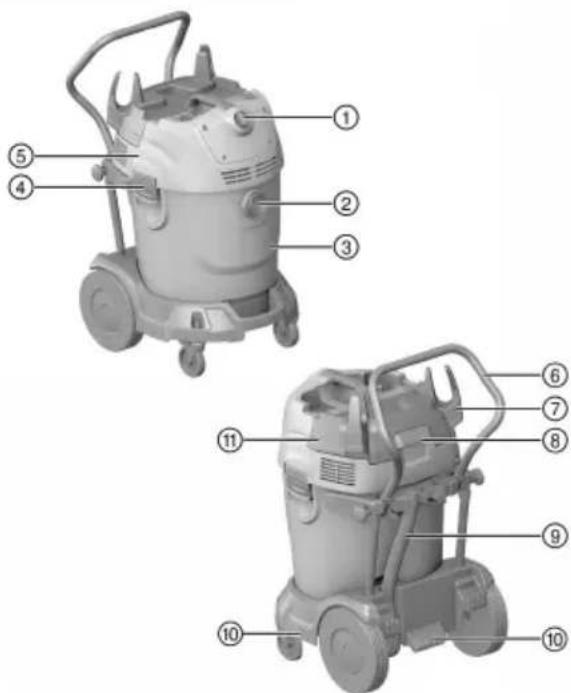

3.1 Toote ülevaade

① Seadme lüliti
② Toruliitmik
③ Tolmumahuti
④ Kinnitusklamber
⑤ Tolmuimeja ülaosa
⑥ Mahuti käepide
⑦ Juhtme riputi
⑧ Filtri katte sulgurklamber
⑨ Väljalaskevoolik (lisavarustus)
⑩ Süvendid
⑪ Filtri kate

3.2 Nõuetekohane kasutamine

Kirjeldatud seade on professionaalseks kasutamiseks ette nähtud universaalne vee- ja tolmuimeja. See on kasutatav tahkete ainete ja vedelike imemiseks.

Seade ei tohi kasutada inimeste ja loomade puhastamiseks. Seadet ei tohi kasutada vee all.

Enne kui alustate seadmega töötamist, tutvuge juhistega seadme käsitsemise, materjalist lähtuvate ohtude ja materjali ohutu käitlemise kohta.
- Ärge kasutage seadet statsionaarselt töötavates automaatsetes või poolautomaatsetes agregaatides.
▶ Vigastuste ohu vältimiseks kasutage üksnes Hilti originaaltarvikuid ja lisaseadiseid.
▶ Elektrostaatilise efekti vältimiseks kasutage antistaatilist imivoolikut.
- Ärge imege seadmesse esemeid, mis võivad tungida läbi tolmukoti ja tekitada vigastusi (näiteks teravaid või teravaservalisi esemeid).
- Ärge kasutage seadet redeli asemel.

Seade sobib järgmisteks professionaalseteks töödeks:

• Hilti teemantlihvmasinate, ketaslõikurite, puurvasarate ja kuivkroonpuuridega töötamisel tekkiva rohke tolmu imemine;
• Hilti teemantkroonpuuride või Hilti teemantsaagide töötamisel tekkivate mineraalsete puurmete ja kuni < 60°C (140°F) temperatuuriga vedelike imemine;
• öli ja kuni < 60°C (140°F) temperatuuriga vedelike imemine;
• seina- ja põrandaplaatide märg- ja kuivpuhastus.

VC 60L-X

kuiva mittesüttiva tolmu, vedelike, puidulaastude ja ohtliku tolmu, mille lubatud kontsentratsioon on > 1 mg/m³ (tolmuklass L), imemine.

VC 60M-X

• kuiva mittesüttiva tolmu, vedelike, puidulaastude ja ohtliku tolmu, mille lubatud kontsentratsioon on ≥ 0,1mg / m^3 (tolmuklass M), imemine.
• Tolmuimejate puhul tuleb ruumis ette näha piisav öhuvahetusmäär L, kui jääköhk juhitakse ruumi tagasi. Järgige riigis kehtivaid nõudeid.

3.3 Võimalik väärkasutus

- Tööstuslik vee- ja tolmuimeja ei tohi töötamisel olla pikaliasendis.

• Tööstuslikku vee- ja tolmuimejat ei tohi kasutada plahvatusohtlike ainete, hõõguvate, põlevate või süttivate ainete ja agressiivse tolmu (nt magneesiumi-alumiiniumitolm) imemiseks (erand: puidulaastud).
• Tööstuslikku vee- ja tolmuimejat ei tohi kasutada süttivate vedelike (nt bensiin, lahustid, happed, jahutus- ja määrdeained jmt) imemiseks.
• Seadmega ei tohi töödelda tervisekahjulikke materjale (nt asbesti).

3.4 Tarnekomplekt

Vee- ja tolmuimeja koos filtrielemendiga, imivoolik koos voolikuliitmikuga, plastist tolmukott, kasutusjuhend. Teised tööriistaga kasutada lubatud süsteemitooted leiate Hilti Store müügiesindusest või veebilehelt: www.hilti.group | USA: www.hilti.com

3.5 Seadme lüliti

Sümbol Tähendus
1	Sisselülitamine
0	Väljalülitamine
1	Sisselülitamine, koos filtripuhastusega

3.6 Akustiline hoiatussignaal

VC 60M-X

Kui õhukiirus langeb imivoolikus alla 20 m/s, kölab ohutuse huvides akustiline hoiatussignaal.

3.7 Automaatne filtripuhastus

Seade on varustatud filtripuhastusega peene tolmu jaoks. Iga 7,5 sekundi tagant puhastab õhujuga filtrit automaatselt.

Õhuvool (pulseeriv heli) puhastab filtrielemendi automaatselt.

Kasutamisel koos elektrilise tööriistaga (eeskätt lihvimisel ja lõikamisel) või suures koguses tolmu imemisel peab filtripuhastus olema aktiveeritud, et tagad püsiv suur imemisjõudlus. Filtrielemendi puhastus toimib üksnes siis, kui imivoolik on külge ühendatud.

3.8 Märkused kasutamise kohta

Lisatarvikud ja nende kasutusviisid

VC 60L-X

Lisatarvikud Tellimisnumber	Otstarve
Plastist tolmukott 2177881 mineraalsete materjalide imemiseks, vedelike ja kuiva tolmu imemiseks
Tolmukott Universal kangas	2177884 mineraalsete materjalide, vedelike ja kuiva tolmu imemiseks
Tselluloosfilter	2177885 kuiva tolmu imemiseks
Polüesterfilter	2182582 universaalne vedelike ja kuiva tolmu imemiseks
Filter PTFE	2202240 intensiivseks kasutamiseks, vedelike ja kuiva tolmu imemiseks
HEPA-filter	2177708 vedelike ja kuiva tolmu imemiseks

Lisatarvikud ja nende kasutusviisid

VC 60M-X

Lisatarvikud Tellimisnumber	Otstarve
Plastist tolmukott 2205722 m	ineraalsete materjalide	imemiseks, vedelike ja kuiva tolmu imemiseks
Tolmukott Universal kangas	2177884 mineraalsete	materjalide imemiseks, vedelike ja kuiva tolmu imemiseks
Tselluloosfilter 2177885 kuiva	tolmu imemiseks
Polüesterfilter 2182582 universaalne vedelike ja kuiva tolmu imemiseks
Filter PTFE 2202240 intensiivseks kasutamiseks, vedelike ja kuivatolmu imemiseks
HEPA-filter 2177708 vedelike	ja kuiva tolmu imemiseks

M-klassi tolmuimejate kasutamise korral on kohustuslik kasutada tolmukotti.

4 Tehnilised andmed

4.1 Vee- ja/ tolmuimeja

Generaatori või transformaatori kasutamisel peab selle väljundvõimsus olema vähemalt kaks korda suurem kui seadme andmeplaadile märgitud nimivõimsus. Transformaatori või generaatori tööpinge peab olema kogu aeg vahemikus + 5% ja - 15% seadme nimipingest.

	VC 60L-X	VC 60M-X
Mõõtmed (p x l x k mm)	578 x 488 x 882	578 x 488 x 882
Kaal EPTA-Procedure 01 kohaselt	24,5 kg 24,5 kg
Tolmumahuti maht	65	65
Veekogus	48	48
Töötemperatuur	0 °C ... 40 °C	0 °C ... 40 °C
Automaatne filtripuhastus köik	7,5 s	7,5 s
Kaitseklass	I	I
Kaitseaste	IPX4	IPX4
Võrgusagedus	50 Hz ... 60 Hz 50	Hz ... 60 Hz

4.2 Nimipinge

•/•	220 V ... 240 V	110 VGB	240 VNZ	220 V ... 240 VCH
Nimivõimsus	2 400 W	2 200 W	2 400 W	2 300 W
Võrgutoide (tüüp)	H07 RN-F 3G 1,5 mm^2	H07 RN-F 3G 2,5 mm^2	H07 RN-F 3G 1,5 mm^2	H07 RN-F 3G 1,5 mm^2

4.3 Max õhuvool ja max hõrendus

Vastavalt DIN EN 60335-2-69 punktile AA.7.12

		VC 60L-X	VC 60M-X
Max õhuvool	2200 W	159 m^3/h	159 m^3/h
	2300 W	165 m^3/h	165 m^3/h
	2400 W	177 m^3/h	177 m^3/h
Max hõrendus	2200 W	19,3 kPa	19,3 kPa

		VC 60L-X VC 60M-X
Max hörendus 2300 W		21,5 kPa 21,5 kPa
	2400 W	23,4 kPa 23,4 kPa

4.4 Andmed müra ja vibratsiooni kohta, möödetud vastavalt standardile EN 60335-2-69

Järgmised andmed käivad tööstuslike tolmuimejate VC 60M-X ja VC 60L-X kohta.

	VC 60L-X VC 60M-X
Helirõhutase I_pA	73 dB(A) 73 dB(A)
Mõõtemääramatus K_pA	1 dB(A) 1 dB(A)
Vibratsioonitase	< 2,5 m/s ^2 < 2,5 m/s ^2
Mõõtemääramatus (K)	0,2 m/s ^2 0,2 m/s ^2

5 Kasutuselevött

OHT

Elektrivoolust põhjustatud oht. Kui vee- ja tolmuimeja ei ole vooluvõrku ühendatud nõuetekohaselt, võib tagajärjeks olla surm kui rasked kehavigastused.

Ühendage vee- ja tolmuimeja vaid nõuetekohaselt maandatud vooluallikaga.

ETTEVAATUST

Kontrollimatud liigutused toovad kaasa kehavigastuste ohu! Kui rattapidureid ei ole peale pandud, võib vee- ja tolmuimeja kontrollimatult liikuma hakata.

▶ Vee- ja tolmuimeja stabiilse paigalseismise tagamiseks pange peale rattapidurid.

5.1 Kasutuselevött

Ohutu või mineraalsete materjalide tolmu imemisel kasutage plastist tolmukotti, puidutolmu imemisel kangast tolmukotti.

1. Avage mölemad kinnitusklambrid.
2. Tõstke tolmuimeja ülaosa tolmumahuti pealt ära.
3. Võtke lisatarvikute osad tolmumahutist ja pakendist välja.
4. Pange vastavalt juhisele sisse sobiv tolmukott.
5. Asetage tolmuimeja ülaosa tolmumahutile ja sulgege mölemad kinnitusklambrid.
6. Veenduge, et tolmuimeja ülaosa on korrektselt paigaldatud ja lukustatud.
7. Ühendage seadmega imivoolik.

5.2 Kangast tolmukoti paigaldamine/vahetamine

OHT

Vigastuste oht. Teravad esemed võivad tolmukoti läbi torgata.

▶ Veenduge, et teravad esemed ei ole tolmukotti läbi torganud.

1. Tõmmake seadme võrgupistik pistikupesast välja.
2. Avage mölemad kinnitusklambrid.
3. Tõstke tolmuimeja ülaosa tolmumahuti pealt ära.
4. Sulgege tolmukoti muhv klapiga.
5. Eemaldage ja kõrvaldage tolmukott → Lehekülg 162.
6. Puhastage tolmumahuti lapiga.
7. Kinnitage uus kangast tolmukott tolmumahutisse.
8. Asetage tolmuimeja ülaosa tolmumahutile ja sulgege mölemad kinnitusklambrid.

5.3 Plastist tolmukoti paigaldamine/vahetamine

1. Tõmmake seadme võrgupistik pistikupesast välja.

HILTI

1. Avage mölemad kinnitusklambrid.
2. Tõstke tolmuimeja ülaosa tolmumahuti pealt ära.
3. Sulgege plastist tolmukott kaablisidujaga nii, et kaablisiduja jääb stantsitud aukudest madalamale.
4. Võtke plastist tolmukott välja.
5. Puhastage tolmumahuti lapiga.
6. Kinnitage tolmumahutisse uus plastist tolmukott (juhis peale trükitud).
7. Asetage tolmuimeja ülaosa tolmumahutile ja sulgege mölemad kinnitusklambrid.

6 Käsitsemine

HOIATUS

Vigastuste oht. Filtrisüsteemi kahjustuste töttu vöib eralduda terviseohtlikku tolmu.

Vajaduse korral (nt filtri purunemisel) lülitage tolmuimeja välja, eemaldage vörgupistik pistikupesast ja ärge jätkake tolmuimejaga töötamist enne, kui olete lasknud selle hooldustehnikutel üle vaadata.

ETTEVAATUST

Kontrollimatud liigutused toovad kaasa kehavigastuste ohu! Kui rattapidureid ei ole peale pandud, võib vee- ja tolmuimeja kontrollimatult liikuma hakata.

▶ Vee- ja tolmuimeja stabiilse paigalseismise tagamiseks pange peale rattapidurid.

6.1 M-klassi vee- ja tolmuimejate kasutamine

OHT

Vigastuste oht. L-klassi ja M-klassi vee- ja tolmuimejad sisaldavad tervisekahjulikku tolmu.

Seadet tohivad tühjendada ja hooldada, sealhulgas tolmumahutit eemaldada vaid asjaomase väljaõppega tehnikud. Kanda tuleb asjaomast kaitsevarustust.
Enne seadme eemaldamist ohtlikke aineid sisaldavast alast puhastage seadme välispind või pakkige seade õhukindlalt sisse. Kuna kõiki seadme osi, mis on olnud ohtlikke aineid sisaldavas piirkonnas, tuleb pidada saastatuks, rakendage sobivaid meetmeid, et takistada tolmu levimist.
- Ärge kasutage vee- ja tolmuimejat kunagi ilma täieliku filtrisüsteemita.

6.2 Kuiva tolmu imemine

Kuiva tolmu, eelkõige mineraalse tolmu imemisel tuleb veenduda, et tolmumahutisse on alati asetatud õige tolmukott. M-klassi tolmuimejate kasutamise korral on kohustuslik kasutada tolmukotti.

Pärast vedelike imemist asendage filtrielement kuiva või uue filtrielemendiga.

ETTEVAATUST

Vigastuste oht. Ilma filtrielemendita võib välja pääseda ohtlikke sisseimetud aineid.

- Ärge kasutage seadet kunagi ilma filtrielemendita.

1. Veenduge, et sisse on pandud sobiv tolmukott.
2. Kontrollige, kas filtrielement on kuiv ja vajaduse korral vahetage see välja.
3. Imemiseks seadke juhtlülitä peale.

Vigastuste oht. Ilma filtrielemendita võib välja pääseda ohtlikke sisseimetud aineid.

- Ärge kasutage seadet kunagi ilma filtrielemendita.

Järgnevalt kuiva tolmu imemiseks asendage filtrielement kuiva või uue filtrielemendiga.

1. Kontrollige täituvusnäitu. → Lehekülg 160

2. Võimaluse korral kasutage vedelike imemiseks eraldi filtrielementi.

3. Pärast vedelike imemist avage mölemad sulgurklambrid.

4. Tõstke tolmuimeja ülaosa tolmumahuti pealt ära ja asetage siledale pinnale, nii et filtrielement saaks kuivada.
5. Tühjendage tolmumahuti ja puhastage see veevoolikuga. Puhastage elektroodid harjaga ja filtrielement pärast eelnevat kuivatamist käega tömmates.
6. Laske tolmumahutil kuivada.

6.4 Pärast tolmuimemist

1. Lülitage seade välja, selleks seadke juhtlüöi peale.
2. Tõmmake seadme võrgupistik pistikupesast välja.
3. Kerige toitejuhe kokku ja riputage see juhtmekonksu külge.
4. Tühjendage tolmumahuti ja pühkige seade niiske lapiga puhtaks.
5. Kerige voolik kokku.
6. Hoidke vee- ja tolmuimejat kuivas, kõrvalistele isikutele ligipääsmatus kohas.

6.5 Kuiva tolmu eemaldamine tolmumahutist

M-klassi tolmuimejate kasutamise korral on kohustuslik kasutada tolmukotti.

1. Tõmmake seadme võrgupistik pistikupesast välja.
2. Tõstke tolmuimeja ülaosa tolmumahuti pealt ära ja asetage see siledale pinnale.
3. Eemaldage tolmukott tolmumahutist või võtke kinni süvistatud käepidemetest ja tühjendamiseks kallutage tolmumahutit.
4. Asetage tolmuimeja ülaosa tolmumahutile ja sulgege mölemad kinnitusklambrid.

1. Tõmmake seadme võrgupistik pistikupesast välja.
2. Tõstke tolmuimeja ülaosa tolmumahuti pealt ära ja asetage see siledale pinnale.
3. Võtke kinni süvistatud käepidemetest ja tühjendamiseks kallutage tolmumahutit.
4. Puhastage tolmumahuti serv niiske lapiga.
5. Asetage tolmuimeja ülaosa tolmumahutile ja sulgege mölemad kinnitusklambrid.

6.7 Musta vee väljalaskmine

Järgige kasutusriigis vee käitlemise suhtes kehtivaid eeskirju.

1. Eemaldage väljalaskevoolikult kate.
2. Võtke väljalaskevoolik hoidikust välja.
3. Asetage väljalaskevoolik põrandale.

◀ Must vesi voolab välja.

7 Hooldus ja korrashoid

7.1 Seadme hooldamine

HOIATUS

Elektrivoolust põhjustatud oht. Elektridetailide asjatundmatu parandus võib kaasa tuua raskeid vigastusi.

▶ Elektridetaile laske parandada üksnes kvalifitseeritud elektrikul.

• Hoidke seade, eelkõige selle käepidemed, puhtad ja vabad õlist ning rasvast. Ärge kasutage silikooni sisaldavaid hooldusvahendeid.
• Ärge kasutage vee- ja tolmuimejat, kui selle ventilatsiooniavad on ummistunud! Puhastage ventilatsiooniavasid ettevaatlikult kuiva harjaga. Ärge laske võõrkehadel sattuda seadme sisemusse.
  Puhastage välispinda regulaarselt veidi niiske lapiga. Puhastamiseks ärge kasutage pihustit, aurpuhastit ega voolavat vett, kuna see võib mõjutada seadme elektrilist ohutust.

Hooldusel ja puhastamisel tuleb seadet käsitseda nii, et see ei oleks hooldust teostavale inimesele ega teistele inimestele ohtlik.

• Kasutage filtreeritud sundventilatsiooni.
  ▶ Kandke kaitserõivastust.
  ▶ Puhastage hoolduspiirkond nii, et ohtlike ainete pääs ümbritsevasse keskkonda on tökestatud.
  ▶ Enne seadme eemaldamist ohtlikke aineid sisaldavast alast puhastage seadme välispind või pakkige seade õhukindlalt sisse. Seejuures vältige ladestunud ohtliku tolmu lendumist.
  Hooldus- ja korrashoiutöödel tuleb köik määrdunud detailid, mida ei olnud võimalik piisavalt puhastada, pakkida hermeetilistesse kottidesse ja vastavalt kehtivatele eeskirjadele hävitada.
  Vähemalt kord aastas tuleb Hilti hooldekeskuses või asjaomase väljaõppega isikul lasta teha seadme tolmutehniline kontroll, mis hölmab filtri, seadme hermeetilisuse ja kontrollseadiste toimivuse kontrolli.

7.2 Automaatne filtripuhastus

Puhastamiseks ärge lööge filtrielementi vastu kövu esemeid, samuti ärge kraapige filtrit kövade või teravate esemetega. Vastasel korral lüheneb filtrielemendi kasutusiga.

Filtrielementi ei tohi puhastada suruõhuga. See võib tekitada filtris pragusid.

Filtrielement on kuluv detail.

▶ Vahetage filtrielement välja vähemalt kord aastas.
Intensiivsema kasutamise korral vahetage filtrielementi sagedamini.

7.3 Filtrielemendi paigaldamine/vahetamine

1. Tõmmake seadme võrgupistik pistikupesast välja.
2. Avage filtri katte kinnitusklamber.
3. Avage filtri kate.
4. Töstke filtrielement süvenditest hoides ettevaatlikult välja.
5. Puhastage tihendi pind lapiga.
6. Paigaldage uus filtrielement.
7. Sulgege filtri kate, keerates katte lukustust ette.
8. Sulgege filtri katte kinnitusklamber.

7.4 Täituvusnäidu kontrollimine 6

1. Vee- ja tolmuimeja stabiilse paigalseismise tagamiseks pange peale rattapidurid.
2. Tõmmake seadme võrgupistik pistikupesast välja.
3. Avage mölemad kinnitusklambrid.
4. Tõstke tolmuimeja ülaosa tolmumahuti pealt ära ja asetage see siledale pinnale.
5. Kontrollige väljalülituskontakte määrdumise suhtes ja puhastage need vajaduse korral harjaga.
6. Kontrollige tolmuimeja ülaosa tihendit määrdumise suhtes ja vajaduse korral puhastage see lapiga.
7. Asetage tolmuimeja ülaosa tolmumahutile ja sulgege mölemad kinnitusklambrid.

7.5 Kontrollimine pärast hooldus- ja korrashoiutöid

1. Pärast hooldus- ja korrashoidutöid kontrollige, kas vee- ja tolmuimeja on korrektselt kokku pandud ja veatult töötab.
2. Testige vee- ja tolmuimejat.

8 Transport ja hoiustamine

8.1 Transport

Tolmu täis seadet ei tohi transportida.

Seadet ei tohi riputada kraana külge.

▶ Vajaduse korral eemaldage hoidikust Power Conditioner või lahtised tarvikud.
▶ Enne teisaldamist tuleb seade tühjendada.
- Ärge kallutage seadet ja ärge transportige seda pikaliasendis, kui olete seadmega imenud vedelikke.
- Teisaldamiseks võite vooliku mõlemad otsad koonusadapteri abil ühendada.

OHT

Vigastuste oht. Liitmiku kaudu võib välja pääseda ohtlikke sisseimetud aineid.

M-klassi vee- ja tolmuimejate puhul sulgege liitmik koos muhviga transportimise ajaks ja ajaks, mil Te seadet ei kasuta.

8.2 Hoidmine

- Hoidke vee- ja tolmuimejat kuivas, kõrvalistele isikutele ligipääsmatus kohas.

9 Abi tõrgete puhul

Kui peaks esinema tõrge, mida ei ole järgmises tabelis nimetatud või mida Te ei suuda ise kõrvaldada, pöörduge Hilti hooldekeskusse.

9.1 Törgete tabel

Tõrge Võimalik põhjus Lahendus
Akustiline hoiatussignaal (vähenenud imivõimsus)	Tolmukott on täis. ► Vahetage tolmukott välja.
	Filtrielement on väga määrdunud.	► Kui automaatne filtripuhastus on inaktiveeritud, aktiveerige seeing laske vee- ja tolmuimejal 30 sekundit töötada.
	Elektrilise tööriista imivoolik või to-mueemalduskate on ummistunud.	► Puhastage imivoolik ja tolmuee-malduskate.
Imiturbiin ei tööta.	Vooluvarustus puudub.	► Kontrollige pistikupesa ja kait-set.
	Andur on väga määrdunud.	► Kontrollige täituvusnäitu.→ Lehekülg 160
Imiturbiin lülitub välja.	Mahuti on täis.	► Tühjendage mahuti.
Imiturbiin ei käivitu pärast mahuti puhastamist.	Automaatne väljalülitus on aktiivne.	► Viige seadme lüliti asendisse0.► Oodake 5 sekundit.► Viige seadme lüliti asendisse1.
	Andur on väga määrdunud.	► Kontrollige täituvusnäitu.→ Lehekülg 160
Imivõimsus väheneb.	Imidüüs, imitoru, imivoolik või filteron ummistunud.	► Kõrvaldage ummistus.
	Filter on täis.	► Vahetage kangast tolmukott välja. → Lehekülg 157
	Filtri kate on avatud	► Sulgege filtri kate.
	Väljalaskevoolik lekib	► Kontrollige väljalaskevooliku hermeetilisust.
Tolmu puhutakse seadmest välja.	Filter ei ole korrektselt paigaldatud.	► Vahetage kangast tolmukott välja. → Lehekülg 157
Automaatne filtripuhastus ei toimi.	Imivoolik ei külge ühendatud	► Ühendage külge imivoolik.
Seade lülitub soovimatult sisse ja välja või annab ka-sutajale staatilise laengu.	Elektrostaatiline juhtimine ei ole ta-gatud, seade on ühendatud maan-damata pistikupessa.	► Ühendage seade maandatud pistikupessa, kasutage an-tistaatilist voolikut.
Seade ei tööta või lülitub pärast lühiaegset käivitumist välja.	Rakendus vee väljalülitus.	► Andurid ja andurite ümbrus puhastage harjaga.
Tõrge Võimalik põhjus Lahendus
Mootor ei tööta enam. Võrgupistikupesa kaitsekork on välja lülitunud.		► Lülitage kaitsekork sisse.► Pärast veelkordset väljalülitu-mist tehke kindlaks liigvoolu põhjus.
		Tolmumahuti on täis. ► Lülitage seade välja ja tühjen-dage tolmumahuti.
		Rakendus mootori termokaitse. ► Lülitage seade välja ja laske sellel umbes 5 minutit jahtuda.► Kui mootor ei käivitu, toimetag seade Hilti hooldekeskusse.
		Mootori termokatise lülitab mootori korduvalt välja. ► Puhastage ventilatsiooniavasid ettevaatlikult kuiva harjaga.
Mootor ei tööta automaatre-žiimis.		Külgeühendatud tööriist on de-fektne või ei ole korrektselt ühen-datud. ► Kontrollige külgeühendatud seadme toimivust või ühendage võrgupistik korrektselt pistiku-pessa.

10 Utiliseerimine

Hilti Enamik Hilti seadmete valmistamisel kasutatud materjalidest on taaskasutatavad. Taaskasutuse eelduseks on materjalide korralik sorteerimine. Paljudes riikides kogub Hilti kasutusressursi ammendanud seadmed kokku. Lisateavet saate Hilti müügiesindusest.

Vastavalt Euroopa Parlamendi ja nõukogu direktiivile elektri- ja elektroonikaseadmete jäätmete kohta ning direktiivi nõudeid ülevõtvatele siseriiklikele õigusaktidele tuleb kasutusressursi ammendanud elektrilised tööriistad eraldi kokku koguda ja keskkonnasäästlikult korduskasutada või ringlusse võtta.

- Ärge käidelge kasutusressursi ammendanud elektrilisi tööriistu koos olmejäätmetega!

Puurmed

Keskkonnaohutust silmas pidades on eelnevalt töötlemata puurmete juhtimine veekogudesse või kanalisatsiooni problemaatiline.

- Teavet kehtivate eeskirjade kohta saate asjaomastest ametkondadest.

Soovitame kasutada järgmist eeltöötlust:

Koguge puurmed kokku (näiteks veeimeja abil).
Laske puurmetel settida ja ladustage tahked jäätmed ehitusmaterjalide jääkide ladustamiskohas (floku-landid võivad eraldusprotsessi kiirendada).
Enne jääkvee (aluseline, ph-tase > 7) suunamist kanalisatsiooni neutraliseerige see happelise neutralisatsioonivahendiga või lahjendage rohke veega.

Puurimistolm

Käidelge kokkukogutud puurimistolmu vastavalt konkreetse riigi öigusaktidega kehtestatud nõuetele.

11 Tootja garantii

Kui Teil on küsimusi garantiitingimuste kohta, pöörduge Hilti müügiesindusse.
