VC 60LX - Aspirapolvere HILTI - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Aspiratore industriale per rifiuti secchi e liquidi
Marca	Hilti
Modello	VC 60LX (VC 60L-X / VC 60M-X a seconda della versione)
Dimensioni (L x l x h)	578 x 488 x 882 mm
Peso	24,5 kg
Volume del serbatoio	65 litri
Capacità di riempimento d'acqua	48 litri
Alimentazione elettrica	220-240 V, 50-60 Hz
Potenza assorbita	2200-2400 W a seconda della tensione
Portata volumetrica massima	Fino a 177 m³/h
Depressione massima	Fino a 23,4 kPa
Livello di pressione acustica	73 dB(A)
Valori di emissioni vibratorie	< 2,5 m/s²
Classe di protezione	I
Grado di protezione	IPX4
Funzioni principali	Aspirazione secco/umido, pulizia automatica del filtro, arresto automatico
Manutenzione e pulizia	Pulizia automatica del filtro, svuotamento serbatoio, sostituzione sacchetto e filtro
Sicurezza	Freni ruota, protezione contro polveri nocive, segnale di avvertimento
Ricambi e riparabilità	Ricambi originali Hilti, riparazione presso centro assistenza autorizzato
Informazioni generali	Conforme alla direttiva europea RAEE, garanzia del produttore

Domande frequenti - VC 60LX HILTI

Che tipo di polveri posso aspirare con il VC 60LX?

L'aspiratore Hilti VC 60LX può aspirare polveri secche non infiammabili, trucioli di legno, liquidi e polveri nocive secondo la classe L (VLE > 1 mg/m³) o M (VLE ≥ 0,1 mg/m³) a seconda del modello.

Come accendere l'aspiratore?

Collegare la spina a una presa messa a terra, quindi ruotare l'interruttore dell'apparecchio sulla posizione desiderata: I per accensione, I con pulizia filtro, o 0 per spegnimento.

Cosa fare se il segnale acustico di avvertimento suona?

Il segnale indica una riduzione della potenza di aspirazione. Controllare il sacchetto per polveri (sostituire se pieno), la cartuccia filtrante (attivare la pulizia filtro se disattivata) e il flessibile di aspirazione (sbloccare se necessario).

Come aspirare liquidi con il VC 60LX?

Rimuovere il sacchetto per polveri (usare un sacchetto di plastica se necessario), verificare che la cartuccia filtrante sia adatta (poliestere o PTFE) e che il dispositivo di monitoraggio del livello sia pulito. Non aspirare mai liquidi infiammabili o corrosivi.

Quando e come sostituire la cartuccia filtrante?

Sostituire la cartuccia filtrante almeno due volte all'anno, o più spesso in caso di utilizzo intensivo. Scollegare l'apparecchio, aprire le flange del coperchio del filtro, rimuovere il vecchio filtro, pulire le superfici di tenuta e inserire il nuovo filtro.

Come pulire la cartuccia filtrante?

Il VC 60LX è dotato di pulizia automatica del filtro che soffia aria ogni 7,5 secondi. Per la pulizia manuale, non picchiare la cartuccia e non utilizzare idropulitrici. Sostituirla se troppo sporca.

Cosa fare se il motore non si ferma dopo aver svuotato il serbatoio?

Se la turbina non si riavvia dopo lo svuotamento, il dispositivo di arresto automatico potrebbe essere attivato. Impostare l'interruttore su arresto, attendere 5 secondi, quindi riaccendere. Se il problema persiste, pulire le sonde del dispositivo di monitoraggio del livello.

Posso usare un sacchetto per polveri in non tessuto per i trucioli di legno?

Sì, il sacchetto per polveri in non tessuto Universal Vlies (rif. 2177884) è adatto per trucioli di legno in applicazioni minerali, umide e secche.

Come trasportare l'aspiratore in sicurezza?

Svuotare il serbatoio prima del trasporto. Utilizzare i freni ruota per la stabilità. Per il trasporto, non sollevare per il cavo di alimentazione, non sollevare con una gru e tappare il raccordo di ingresso con il manicotto di chiusura.

Dove trovare ricambi e far riparare l'apparecchio?

I ricambi e accessori Hilti originali sono disponibili presso Hilti Store o su www.hilti.group. Le riparazioni devono essere effettuate dal servizio post-vendita Hilti o da personale qualificato.

MANUALE UTENTE VC 60LX HILTI

it Istruzioni originali 84

da Original brugsanvisning 98

sv Originalbruksanvisning 111

no Original bruksanvisning 124

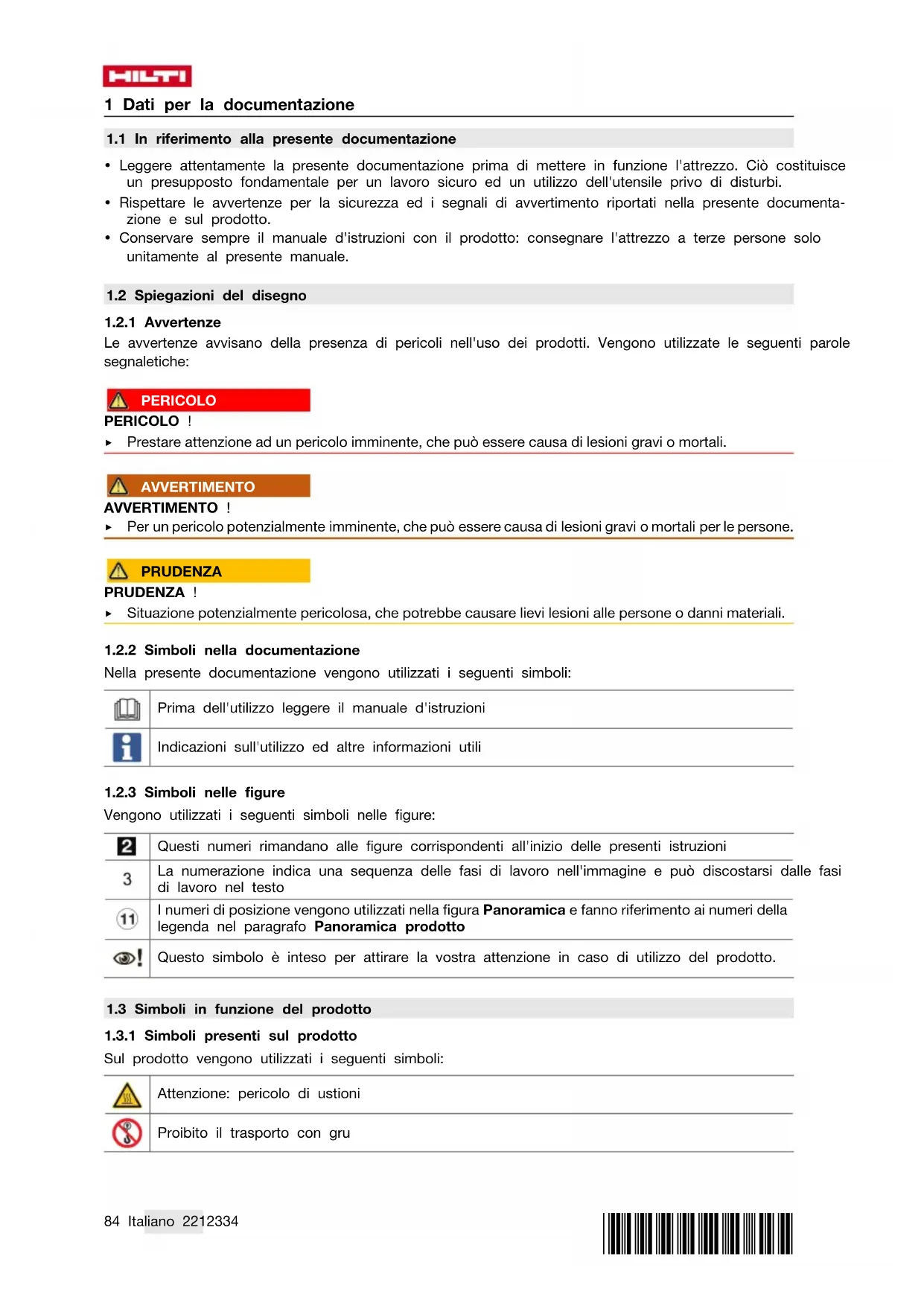

1 Dati per la documentazione

1.1 In riferimento alla presente documentazione

• Leggere attentamente la presente documentazione prima di mettere in funzione l'attrezzo. Ciò costituisce un presupposto fondamentale per un lavoro sicuro ed un utilizzo dell'utensile privo di disturbi.
• Rispettare le avvertenze per la sicurezza ed i segnali di avvertimento riportati nella presente documentazione e sul prodotto.
• Conservare sempre il manuale d'istruzioni con il prodotto: consegnare l'attrezzo a terze persone solo unitamente al presente manuale.

1.2 Spiegazioni del disegno

1.2.1 Avvertenze

Le avvertenze avvisano della presenza di pericoli nell'uso dei prodotti. Vengono utilizzate le seguenti parole segnaletiche:

PERICOLO

PERICOLO !

- Prestare attenzione ad un pericolo imminente, che può essere causa di lesioni gravi o mortali.

AVVERTIMENTO

AVVERTIMENTO !

Per un pericolo potenzialmente imminente, che può essere causa di lesioni gravi o mortali per le persone.

PRUDENZA

PRUDENZA !

- Situazione potenzialmente pericolosa, che potrebbe causare lievi lesioni alle persone o danni materiali.

1.2.2 Simboli nella documentazione

Nella presente documentazione vengono utilizzati i seguenti simboli:

Prima dell'utilizzo leggere il manuale d'istruzioni

Indicazioni sull'utilizzo ed altre informazioni utili

1.2.3 Simboli nelle figure

Vengono utilizzati i seguenti simboli nelle figure:

Questi numeri rimandano alle figure corrispondenti all'inizio delle presenti istruzioni

La numerazione indica una sequenza delle fasi di lavoro nell'immagine e può discostarsi dalle fasi di lavoro nel testo

I numeri di posizione vengono utilizzati nella figura Panoramica e fanno riferimento ai numeri della legenda nel paragrafo Panoramica prodotto

Questo simbolo è inteso per attirare la vostra attenzione in caso di utilizzo del prodotto.

1.3 Simboli in funzione del prodotto

1.3.1 Simboli presenti sul prodotto

Sul prodotto vengono utilizzati i seguenti simboli:

Attenzione: pericolo di ustioni

Proibito il trasporto con gru

1.4 Sull'apparecchio

Per aspiratori M

ATTENZIONE: Questo apparecchio contiene polveri nocive alla salute. Losvuotamento e la manutenzione, compresa la rimozione del sacchetto raccoglipolvere, devono essere eseguiti solo da persone competenti, che indossano idonei dispositivi di protezione individuali. Non mettere in funzione l'apparecchio prima che sia stato installato il sistema di filtri completo e che sia stato verificato il funzionamento del dispositivo di controllo del flusso volumetrico.

M M

Per aspiratori L

ATTENZIONE: Questo apparecchio contiene polveri nocive alla salute. Losvuotamento e la manutenzione, compresa la rimozione del sacchetto raccoglipolvere, devono essere eseguiti solo da persone competenti, che indossano idonei dispositivi di protezione individuali. Non mettere in funzione l'apparecchio prima che sia stato installato il sistema di filtri completo.

L L

1.5 Informazioni relative al prodotto

I prodotti Hilti sono destinati ad un uso di tipo professionale e devono essere utilizzati, sottoposti a manutenzione e riparati esclusivamente da personale autorizzato ed opportunamente istruito. Questo personale deve essere istruito specificamente sui pericoli che possono presentarsi. Il prodotto ed i suoi accessori possono essere fonte di pericolo se maneggiati in modo non idoneo da personale non opportunamente istruito o utilizzati in modo non conforme alle disposizioni.

La denominazione del modello ed il numero di serie sono riportati sulla targhetta dell'attrezzo.

- Riportare il numero di serie nella tabella seguente. I dati relativi al prodotto sono necessari in caso di richieste al nostro referente o al Centro Riparazioni.

Dati prodotto

Aspiratore a umido/a secco VC 60M-X | VC 60L-X
Generazione 01
N. di serie

1.6 Dichiarazione di conformità

Sotto nostra unica responsabilità, dichiariamo che il prodotto qui descritto è stato realizzato in conformità alle direttive e norme vigenti. L'immagine della dichiarazione di conformità è riportata alla fine della presente documentazione.

La documentazione tecnica è depositata qui:

2.1 Indicazioni generali di sicurezza

Oltre alle indicazioni di sicurezza riportate nei singoli capitoli delle presenti istruzioni per l'uso, è necessario attenersi sempre e rigorosamente alle disposizioni riportate di seguito.

Leggere tutte le avvertenze! La mancata osservanza delle seguenti avvertenze può essere causa di scosse elettriche, incendio e/o lesioni di grave entità.
In caso di utilizzo dell'attrezzo in combinazione con un elettroutensile, prima dell'uso leggere le istruzioni dell'elettroutensile ed osservarne tutte le avvertenze ivi riportate.
▶ Non sono consentite manipolazioni o modifiche all'attrezzo.
- Utilizzare l'attrezzo giusto. Non utilizzare l'attrezzo per scopi diversi da quelli per i quali è stato progettato, bensì solamente in conformità a quanto riportato nel presente manuale ed in perfette condizioni di funzionamento.
- Prima di procedere all'utilizzo del prodotto, si raccomanda di informarsi in merito alla gestione, agli eventuali pericoli derivanti dal materiale in questione ed allo smaltimento del materiale aspirato.

HILTI

• Tenere conto delle influenze dell'ambiente circostante. Non utilizzare l'attrezzo in ambienti a rischio di incendio o di esplosione.
  L'attrezzo deve essere utilizzato esclusivamente da persone che abbiano una sufficiente familiarità con l'attrezzo stesso, siano state istruite ad un uso sicuro e che comprendano i pericoli che ne possono derivare. L'attrezzo non è destinato all'uso da parte dei bambini. I bambini devono essere sorvegliati al fine di evitare che giochi con l'attrezzo.
• Conservare gli attrezzi inutilizzati in un luogo sicuro. Gli attrezzi non utilizzati devono essere conservati in un luogo asciutto, in alto o chiuso a chiave, al di fuori della portata dei bambini.

2.2 Sicurezza delle persone

È importante essere concentrati su ciò che si sta facendo e maneggiare con attenzione il prodotto durante il lavoro. Non utilizzare l'aspiratore quando si è stanchi oppure sotto l'influsso di droghe, alcol o farmaci. Un attimo di disattenzione durante l'utilizzo dell'attrezzo può causare lesioni di grave entità.
Durante l'utilizzo dell'attrezzo, l'operatore e le persone nelle immediate vicinanze devono indossare adeguati occhiali protettivi, un elmetto, protezioni acustiche, guanti di protezione, calzature antinfortunistiche ed una mascherina leggera per le vie respiratorie.
- Azionare i freni delle ruote per un posizionamento sicuro dell'aspiratore. Qualora il freno non fosse azionato, l'aspiratore potrebbe mettersi in movimento in modo incontrollato.
Se è possibile montare dispositivi di aspirazione o di raccolta della polvere, assicurarsi che questi siano collegati e vengano utilizzati in modo corretto. L'impiego di un dispositivo per l'aspirazione della polvere può ridurre il pericolo rappresentato dalla polvere.

2.3 Utilizzo conforme e cura dell'attrezzo

▶ Non lasciare l'attrezzo incustodito.
Non disattivare la pulizia del filtro durante l'aspirazione di polveri pericolose, specialmente nel caso di utilizzo con elettroutensili che generano polvere.
▶ Proteggere l'attrezzo dal gelo.
Il dispositivo di limitazione del livello d'acqua deve essere pulito regolarmente con una spazzola secondo le istruzioni ed ispezionato al fine di rilevare eventuali danneggiamenti.
Durante l'applicazione della testa di aspirazione, prestare attenzione a non pizzicarsi le dita ed a non danneggiare il cavo di alimentazione. Sussiste il pericolo di lesioni e di danni materiali.
- Controllare che l'attrezzo e gli accessori non presentino eventuali danneggiamenti. Prima di un ulteriore impiego dell'attrezzo, i dispositivi di protezione o le parti lievemente danneggiate devono essere esaminati con cura per verificarne il perfetto funzionamento in conformità alle prescrizioni. Verificare che i componenti mobili funzionino perfettamente senza incepparsi e verificare inoltre che gli altri componenti non siano danneggiati. Tutte le parti devono essere montate correttamente e devono soddisfare ogni prescrizione, in modo da garantire il perfetto funzionamento dell'attrezzo.
Fare riparare l'attrezzo esclusivamente da personale specializzato qualificato e solo impiegando pezzi di ricambio originali. In questo modo potrà essere salvaguardata la sicurezza dell'attrezzo elettrico.
In caso di inutilizzo dell'attrezzo (durante le pause di lavoro), prima della manutenzione e del cambio degli accessori o della sostituzione del filtro, scollegare sempre la spina dalla presa. Tale misura di sicurezza eviterà che l'attrezzo possa essere messo in funzione inavvertitamente.
Non tirare mai l'aspiratore dal cavo di alimentazione per spostarlo. Non passare con l'aspiratore sul cavo di alimentazione.
▶ Non trasportare l'attrezzo con una gru.
Durante il trasporto ed in caso di inutilizzo dell'attrezzo chiudere il raccordo d'immissione con il manicotto di chiusura..

2.4 Sicurezza elettrica

La spina dell'attrezzo deve essere adatta alla presa di corrente. Evitare assolutamente di apportare modifiche alla spina. Non utilizzare adattatori con gli attrezzi dotati di messa a terra di protezione. Le spine non modificate e le prese adatte allo scopo riducono il rischio di scosse elettriche.

Inserire la spina in una presa adatta con messa a terra, che sia installata in sicurezza e tenendo conto di tutte le caratteristiche locali. Se non si è sicuri sulla corretta messa a terra della presa, farla controllare da un elettricista specializzato.

• Evitare il contatto del corpo con superfici con messa a terra, come tubi, radiatori, fornelli e frigoriferi. Sussiste un maggior rischio di scosse elettriche nel momento in cui il corpo è collegato a terra.
• Tenere l'attrezzo al riparo dalla pioggia e dall'umidità. L'eventuale infiltrazione di acqua in un attrezzo elettrico aumenta il rischio di scosse elettriche.
  Accertarsi che il cavo di alimentazione non sia immerso in pozzanghere.
• Controllare regolarmente il cavo di alimentazione dell'attrezzo e, in caso di danni, farlo sostituire da un Centro Riparazioni Hilti. Controllare regolarmente i cavi di prolunga e sostituirli qualora risultassero danneggiati.
  Se durante il lavoro vengono danneggiati il cavo di alimentazione e/o il cavo di prolunga, non toccarli. Estrarre la spina dalla presa. Se i cavi di alimentazione e di prolunga sono danneggiati sussiste il pericolo di scossa elettrica.
  Il cavo di alimentazione deve essere sostituito soltanto con il modello specificato nel manuale d'istruzioni.
  Non usare il cavo per scopi diversi da quelli previsti, per trasportare o appendere l'attrezzo, né per estrarre la spina dalla presa di corrente. Tenere il cavo al riparo da fonti di calore, dall'olio, dagli spigoli o da parti dell'attrezzo in movimento. I cavi danneggiati o aggrovigliati aumentano il rischio di scosse elettriche.
  Qualora si voglia usare l'attrezzo elettrico all'aperto, impiegare esclusivamente cavi di prolunga adatti anche per l'impiego all'esterno. L'uso di un cavo di prolunga omologato per l'impiego all'esterno riduce il rischio di scosse elettriche.
  In caso di interruzione della corrente disattivare l'attrezzo ed estrarre la spina dalla presa di corrente.
  Non utilizzare l'attrezzo se è sporco o bagnato. In circostanze sfavorevoli, la polvere eventualmente presente sulla superficie dell'attrezzo, soprattutto se proveniente da materiali conduttori, oppure l'umidità, possono causare scariche elettriche. Pertanto, soprattutto se vengono lavorati frequentemente materiali conduttori, far controllare ad intervalli regolari gli attrezzi sporchi presso un Centro Riparazioni Hilti.

2.5 Area di lavoro

• Fare in modo che l'area di lavoro sia ben illuminata.
  Fare in modo che l'area di lavoro sia ben ventilata. L'aerazione insufficiente dell'area di lavoro può provocare danni alla salute causati dalla polvere.
  Tenere in ordine la postazione di lavoro. Mantenere l'area di lavoro libera da oggetti che potrebbero essere causa di lesioni. Il disordine nell'area di lavoro può essere causa di incidenti.
  Evitare di lavorare con l'attrezzo in ambienti soggetti a rischio di esplosioni nei quali si trovino liquidi, gas o polveri infiammabili. Gli attrezzi elettrici producono scintille che possono far infiammare la polvere o i gas.
• Prestare particolare attenzione quando si lavora sulle scale.

2.6 Materiale aspirato

Le polveri dannose per la salute, infiammabili e/o esplosive non devono essere aspirate (polvere di magnesio / alluminio, ecc.). Non è consentito aspirare materiali con una temperatura superiore a 60°C (140°F) (ad esempio sigarette accese, cenere calda).
Non è consentito aspirare liquidi infiammabili, esplosivi o aggressivi (refrigeranti e lubrificanti, benzina, solventi, acidi (pH < 5), soluzioni alcaline (pH > 12,5), ecc.).
- Spegnere immediatamente l'attrezzo qualora si verificasse fuoriuscita di schiuma o altri liquidi.
Durante l'aspirazione di sostanze calde, fino ad una temperatura di max. 60°C (140°F), indossare guanti protettivi.
Se vengono eseguiti lavori con fanghi di perforazione di natura minerale, indossare l'abbigliamento protettivo previsto ed evitare il contatto con la pelle (pH > 9, corrosivo).
- Evitare il contatto con liquidi basici o acidi. In caso di contatto casuale, sciacquare con acqua. Se il liquido entra in contatto con gli occhi, risciacquare abbondantemente con acqua e consultare un medico.

VC 60L-X

L'attrezzo appartenente alla classe di polveri L è adatto per l'aspirazione di polveri asciutte non infiammabili, trucioli di legno e polveri pericolose con valori limite di esposizione > 1 mg/m³. In funzione della pericolosità delle polveri da aspirare, l'attrezzo dovrà essere equipaggiato con i filtri appropriati.

VC 60M-X

L'attrezzo appartenente alla classe di polveri M è adatto per l'aspirazione di polveri asciutte non infiammabili, trucioli di legno e polveri pericolose con valori limite di esposizione ≥ 0,1 mg/m³. In funzione della pericolosità delle polveri da aspirare, l'attrezzo dovrà essere equipaggiato con i filtri appropriati.

3 Descrizione

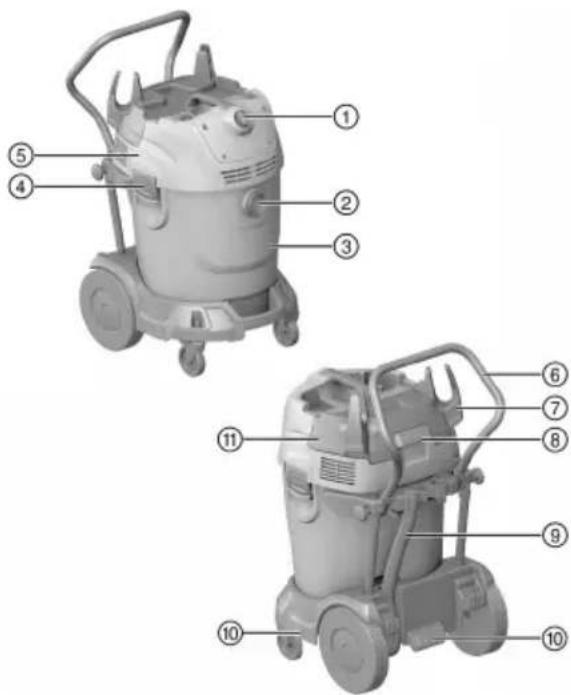

3.1 Panoramica del prodotto

① Interruttore dell'attrezzo
② Raccordo d'immissione
③ Contenitore rifiuti
④ Fermaglio di chiusura
⑤ Testa di aspirazione
⑥ Impugnatura del contenitore
⑦ Gancio per cavo
⑧ Fermaglio di chiusura per il coperchio del filtro
⑨ Tubo flessibile di scarico (opzionale)
⑩ Maniglie
⑪ Coperchio filtro

3.2 Utilizzo conforme

Il prodotto qui descritto è un aspiratore industriale universale per uso professionale. È utilizzabile per applicazioni a secco e a umido.

Non rivolgere questo prodotto contro persone o animali. È vietato l'utilizzo sott'acqua.

• Prima di procedere all'utilizzo del prodotto, si raccomanda di informarsi in merito alla gestione, agli eventuali pericoli derivanti dal materiale in questione ed al sicuro smaltimento del materiale.
  Non impiegare il prodotto per un uso stazionario prolungato, su impianti automatici o semiautomatici.
  Per evitare il rischio di lesioni, utilizzare esclusivamente gli accessori e gli utensili di Hilti.
  ▶ Onde evitare gli effetti elettrostatici, utilizzare un tubo flessibile di aspirazione antistatico.
  Evitare di aspirare oggetti che possono comportare lesioni attraverso il sacchetto raccoglipolvere (ad esempio oggetti appuntiti o affilati).
  ▶ Non utilizzare l'attrezzo come scala.

Questo prodotto è adatto per un uso professionale per le seguenti applicazioni:

• aspirazione di grandi quantità di polveri con le mole diamantate, le smerigliatrici, i martelli perforatori e le corone di perforazione a secco Hilti;
• aspirazione di fanghi di perforazione di natura minerale con corona di perforazione diamantata Hilti o seghe diamantate Hilti e liquidi fino ad una temperatura < 60°C (140°F);
• aspirazione di olio e liquidi fino ad una temperatura < 60°C (140°F);
• pulizia a secco e ad umido di pareti e pavimenti

VC 60L-X

aspirazione di polveri asciutte non infiammabili, liquidi, trucioli di legno e polveri pericolose con valori limite di esposizione > 1 mg/m³ (classe di polveri L).

VC 60M-X

• aspirazione di polveri asciutte non infiammabili, liquidi, trucioli di legno e polveri pericolose con valori limite di esposizione ≥ 0,1mg / m^3 (classe di polveri M).
• Durante la fase di depolverazione è necessario prevedere un ricambio d'aria sufficiente nell'ambiente nel momento in cui l'aria di scarico viene fatta ricircolare. Si prega di osservare le norme vigenti a livello nazionale.

3.3 Possibile utilizzo non conforme

• L'aspiratore industriale non deve essere messo in funzione in posizione orizzontale.
• L'aspiratore industriale non deve essere impiegato per aspirare materiali soggetti a rischio di esplosione, sostanze incandescenti, ardenti o infiammabili e polveri aggressive (ad esempio polvere di magnesio/alluminio, ecc.). Eccezione: trucioli di legno.
• L'aspiratore industriale non deve essere impiegato per aspirare liquidi infiammabili (ad esempio benzina, solventi, acidi, refrigeranti e lubrificanti, ecc.).
• Non è consentito utilizzare l'attrezzo per lavorare materiali nocivi per la salute (ad es. l'amianto).

3.4 Dotazione

Aspiratore a umido/a secco incluso elemento filtrante, tubo flessibile di aspirazione completo di attacco, sacchetto raccoglipolvere in plastica, manuale d'istruzioni.

Altri prodotti di sistema, omologati per il vostro prodotto, sono reperibili presso il vostro Hilti Store oppure all'indirizzo: www.hilti.group | USA: www.hilti.com

3.5 Interruttore dell'attrezzo

Simbolo Significato
1	Accensione
0	Spegnimento
1	Accensione, con pulizia del filtro

3.6 Segnale acustico di avvertimento

VC 60M-X

Se la velocità dell'aria all'interno del tubo flessibile d'aspirazione scende sotto i 20 m/s, per motivi di sicurezza si attiva un segnale acustico di avvertimento.

3.7 Pulizia automatica del filtro

L'attrezzo è dotato di un sistema di pulizia del filtro per le polveri sottili. Il filtro viene pulito automaticamente ogni 7,5 secondi dalla spinta dell'aria.

L'elemento filtrante viene pulito automaticamente con un getto d'aria (rumore pulsante).

Nel caso di applicazioni di sistema (in particolare durante la levigatura, l'esecuzione di tagli e scanalature) oppure nel caso di aspirazione di grandi quantità di polvere è necessario che la pulizia del filtro sia attiva, in modo da garantire una potenza di aspirazione costantemente elevata. La pulizia del filtro funziona soltanto con il tubo flessibile di aspirazione collegato.

3.8 Indicazioni sull'utilizzo

Accessori e relative applicazioni

VC 60L-X

Accessori Codice di ordinazione	Zione	Tipo di applicazione
Sacchetto raccoglipolvere in plastica	2177881 applicazioni	con sostanze minerali, a umido e a secco
Sacchetto raccoglipolvere Universal in tessuto non tessuto	2177884 applicazioni	con sostanze minerali, a umido e a secco
Filtro in cellulosa 2177885 a secco
Filtro in poliestere 2182582 universale a umido ed a secco
Filtro PTFE 2202240 applicazioni intensive, a umido e a secco
Filtro HEPA 2177708 a umido e a secco

Accessori e relative applicazioni

VC 60M-X

Accessori Codice di ordinazione	Zione	Tipo di applicazione
Sacchetto raccoglipolvere in plastica	2205722 applicazioni	con sostanze minerali, a umido e a secco
Sacchetto raccoglipolvere Universal in tessuto non tessuto	2177884 applicazioni	con sostanze minerali, a umido e a secco
Filtro in cellulosa 2177885 a	secco
Filtro in poliestere 2182582	universale a umido ed	a secco
Filtro PTFE 2202240 applicazioni intensive, a umido e a secco
Filtro HEPA 2177708 a umido e a secco

In caso di impiego di aspiratori di classe M è assolutamente necessario utilizzare un sacchetto raccoglipolvere.

4 Dati tecnici

4.1 Aspiratore a umido/a secco

In caso di utilizzo con un generatore o trasformatore, la potenza erogata dagli stessi deve essere almeno doppia rispetto all'assorbimento di potenza nominale riportato sulla targhetta del prodotto. La tensione d'esercizio del trasformatore o generatore deve essere sempre compresa tra il +5% e il -15% della tensione nominale dell'attrezzo.

	VC 60L-X VC 60M-X
Dimensioni (L x P x H in mm)	578 x 488 x 882	578 x 488 x 882
Peso secondo la procedura EPTA 01	24,5 kg	24,5 kg
Volume del contenitore	65 l	65 l
Quantità di riempimento acqua	48 l	48 l
Temperatura d'esercizio	0 °C ... 40 °C	0 °C ... 40 °C
Pulizia automatica del filtro ogni	7,5 s	7,5 s
Classe di protezione	I	I
Tipo di protezione	IPX4	IPX4
Frequenza di rete	50 Hz ... 60 Hz 50	Hz ... 60 Hz

4.2 Tensione nominale

•/• 220 V ... 240 V 110 V		GB	240 VNZ	220 V ... 240 VCH
Assorbimento di potenza nominale	2.400 W 2.200 W	2.400 W 2.300 W
Allacciamento alla rete (tipo)	H07 RN-F 3G 1,5 mm^2	H07 RN-F 3G 2,5 mm^2	H07 RN-F 3G 1,5 mm^2	H07 RN-F 3G 1,5 mm^2

4.3 Flusso volumetrico massimo e depressione massima

Secondo DIN EN 60335-2-69 sezione AA.7.12

		VC 60L-X VC 60M-X
Flusso volumetrico max. (aria) 2200 W		159 m^3/h 159 m^3/h
	2300 W	165 m^3/h 165 m^3/h
	2400 W	177 m^3/h 177 m^3/h
Depressione massima 2200 W		19,3 kPa 19,3 kPa
	2300 W	21,5 kPa 21,5 kPa
	2400 W	23,4 kPa 23,4 kPa

4.4 Informazioni sulla rumorosità e sulle vibrazioni, misurate secondo EN 60335-2-69

Le seguenti indicazioni sono valide per gli aspiratori industriali VC 60M-X e VC 60L-X.

	VC 60L-X VC 60M-X
Livello di pressione sonora _pA L	73 dB(A) 73 dB(A)
Incertezza K_pA	1 dB(A) 1 dB(A)
Valore di emissione delle oscillazioni	< 2,5 m/s ^2 < 2,5 m/s ^2
Incertezza (K)	0,2 m/s ^2	0,2 m/s ^2

5 Messa in funzione

PERICOLO

Pericolo derivante dalla corrente elettrica. Se l'aspiratore non è correttamente collegato, sussiste il pericolo di lesioni gravi o anche mortali.

Collegare l'aspiratore solamente ad una fonte di energia elettrica provvista di messa a terra.

PRUDENZA

Pericolo di lesioni a causa di spostamenti incontrollati! Qualora il freno non fosse azionato, l'aspiratore potrebbe mettersi in movimento in modo incontrollato.

- Azionare i freni delle ruote per un posizionamento sicuro dell'aspiratore.

5.1 Prima messa in funzione

Utilizzare un sacchetto raccoglipolvere in plastica per l'aspirazione di polveri non pericolose o minerali oppure un sacchetto raccoglipolvere in tessuto non tessuto per trucioli di legno.

1. Aprire i due fermagli di chiusura.
2. Sollevare la testa di aspirazione dal contenitore rifiuti.
3. Togliere i componenti accessori dal contenitore rifiuti e dall'imballaggio.
4. Inserire il sacchetto raccoglipolvere adeguato, secondo le istruzioni per l'uso.
5. Applicare la testa di aspirazione al contenitore rifiuti e chiudere i due fermagli di chiusura.
6. Accertarsi che la testa di aspirazione sia montata correttamente e bloccata.
7. Collegare il tubo flessibile di aspirazione all'attrezzo.

5.2 Inserimento/sostituzione del sacchetto raccoglipolvere in tessuto non tessut

PERICOLO

Pericolo di lesioni Oggetti appuntiti potrebbero perforare il sacchetto raccoglipolvere.

Accertarsi che nessun oggetto abbia perforato il sacchetto raccoglipolvere.

1. Estrarre la spina dalla presa.
2. Aprire i due fermagli di chiusura.
3. Sollevare la testa di aspirazione dal contenitore rifiuti.
4. Chiudere il manicotto del sacchetto raccoglipolvere con lo sportello.
5. Rimuovere e smaltire il sacchetto raccoglipolvere → Pagina 97.
6. Pulire il contenitore rifiuti con un panno.
7. Fissare un nuovo sacchetto raccoglipolvere in tessuto nel contenitore rifiuti.
8. Applicare la testa di aspirazione al contenitore rifiuti e chiudere i due fermagli di chiusura.

5.3 Inserimento/sostituzione del sacchetto raccoglipolvere in plastica

1. Estrarre la spina dalla presa.
2. Aprire i due fermagli di chiusura.
3. Sollevare la testa di aspirazione dal contenitore rifiuti.
4. Chiudere il sacchetto raccoglipolvere in plastica con un serracavo sotto i fori punzonati.
5. Rimuovere il sacchetto raccoglipolvere in plastica.
6. Pulire il contenitore rifiuti con un panno.
7. Fissare un nuovo sacchetto raccoglipolvere in plastica (manuale stampato) nel contenitore rifiuti.
8. Applicare la testa di aspirazione al contenitore rifiuti e chiudere i due fermagli di chiusura.

6 Utilizzo

AVVERTIMENTO

Pericolo di lesioni Causa il danneggiamento del sistema di filtrazione si può verificare la fuoriuscita di polvere nociva per la salute.

In caso di necessità (ad esempio rottura del filtro) disattivare l'aspiratore, estrarre la spina dalla presa e fare controllare l'aspiratore da personale specializzato prima di un ulteriore utilizzo.

PRUDENZA

Pericolo di lesioni a causa di spostamenti incontrollati! Qualora il freno non fosse azionato, l'aspiratore potrebbe mettersi in movimento in modo incontrollato.

- Azionare i freni delle ruote per un posizionamento sicuro dell'aspiratore.

6.1 Utilizzo di aspiratori di classe M

PERICOLO

Pericolo di lesioni. Con aspiratori di classe L e di classe M il prodotto contiene polvere nociva per la salute.

Le operazioni di svuotamento e manutenzione, inclusa l'eliminazione del recipiente di raccolta polvere, devono essere eseguite esclusivamente da personale specializzato. Utilizzare i dispositivi di protezione individuali previsti.
- Prima di allontanare l'aspiratore da una zona esposta all'azione di sostanze pericolose, aspirare l'esterno dell'aspiratore, pulirlo strofinando o imballarlo in modo ermetico. Poiché tutte le parti della macchina devono essere considerate contaminate, nel momento in cui vengono tratte dalla zona di pericolo, è necessario adottare adeguate misure al fine di evitare una possibile diffusione della polvere.
Non azionare mai l'aspiratore senza il sistema di filtrazione completo.

6.2 Aspirazione di polveri asciutte

Prima dell'aspirazione di polveri asciutte e, in particolare, di polveri minerali, occorre accertarsi che il sacchetto raccoglipolvere corretto sia sempre presente nel contenitore. In caso di impiego di aspiratori di classe M è assolutamente necessario utilizzare un sacchetto raccoglipolvere.

Sostituire l'elemento filtrante dopo le applicazioni a umido con un elemento filtrante asciutto o nuovo.

PRUDENZA

Pericolo di lesioni Senza l'impiego di un elemento filtrante si può verificare la fuoriuscita di pericoloso materiale aspirato.

▶ Non aspirare mai senza elemento filtrante.

1. Accertarsi che sia stato inserito il sacchetto raccoglipolvere adeguato.
2. Controllare se l'elemento filtrante è asciutto ed event. sostituirlo.
3. Per l'aspirazione, portare l'interruttore di comando su.

6.3 Aspirazione di liquidi

PRUDENZA

Pericolo di lesioni Senza l'impiego di un elemento filtrante si può verificare la fuoriuscita di pericoloso materiale aspirato.

▶ Non aspirare mai senza elemento filtrante.

Sostituire l'elemento filtrante per le applicazioni a secco successive con un elemento filtrante asciutto o nuovo.

1. Controllare il monitoraggio livello di riempimento. → Pagina 95
2. Utilizzare, se possibile, un elemento filtrante separato per l'aspirazione di liquidi.
3. In seguito all'aspirazione dei liquidi aprire i due fermagli di chiusura.
4. Sollevare la testa di aspirazione dal contenitore rifiuti e posarla su una superficie piana, affinché l'elemento filtrante possa asciugarsi.
5. Svuotare il contenitore rifiuti e pulirlo con un tubo flessibile per l'acqua. Pulire gli elettrodi con una spazzola e l'elemento filtrante - previa asciugatura - strofinandolo con la mano.
6. Lasciare asciugare il contenitore rifiuti.

6.4 Dopo l'aspirazione

1. Disinserire il prodotto posizionando l'interruttore di comando0su.
2. Estrarre la spina dalla presa.
3. Avvolgere il cavo di alimentazione e appenderlo al gancio per cavo.
4. Svuotare il contenitore e pulire l'attrezzo strofinandolo con un panno umido.
5. Avvolgere il tubo flessibile.
6. Collocare l'aspiratore in un locale asciutto e protetto da un utilizzo non autorizzato.

6.5 Svuotamento del contenitore rifiuti con polveri asciutte

In caso di impiego di aspiratori di classe M è assolutamente necessario utilizzare un sacchetto raccoglipolvere.

1. Estrarre la spina dalla presa.
2. Sollevare la testa di aspirazione dal contenitore rifiuti e posarla su una superficie piana.
3. Estrarre il sacchetto raccoglipolvere dal contenitore rifiuti oppure afferrarlo per le maniglie ad incavo e rovesciarlo per svuotarlo.
4. Applicare la testa di aspirazione al contenitore rifiuti e chiudere i due fermagli di chiusura.

6.6 Svuotamento del contenitore rifiuti senza il sacchetto raccoglipolvere (per i liquidi)

1. Estrarre la spina dalla presa.
2. Sollevare la testa di aspirazione dal contenitore rifiuti e posarla su una superficie piana.
3. Afferrare il contenitore rifiuti per le maniglie ad incavo e rovesciarlo per svuotarlo.
4. Pulire il bordo del contenitore rifiuti con un panno.
5. Applicare la testa di aspirazione al contenitore rifiuti e chiudere i due fermagli di chiusura.

6.7 Scarico dell'acqua sporca

Prestare attenzione alle normative locali per il trattamento delle acque di scarico.

1. Rimuovere la copertura dal tubo flessibile di scarico.
2. Estrarre il tubo flessibile di scarico dal supporto.
3. Appoggiare il tubo flessibile di scarico a terra.
   ◀ L'acqua di scarico defluisce.

7 Cura e manutenzione

7.1 Cura dell'attrezzo

AVVERTIMENTO

Pericoli derivanti dalla corrente elettrica. Riparazioni incaute su componenti elettrici possono provocare gravi lesioni.

▶ Fare eseguire le riparazioni sui componenti elettrici esclusivamente a elettricisti.

L'attrezzo e in modo particolare le superfici di impugnatura devono essere sempre asciutti, puliti e privi di olio e grasso. Non utilizzare prodotti detergenti contenenti silicone.
Non azionare mai l'aspiratore con le feritoie di ventilazione intasate! Pulire con cautela le feritoie di ventilazione con una spazzola asciutta. Evitare l'ingresso di corpi estranei all'interno dell'attrezzo.
- Pulire regolarmente la parte esterna dell'attrezzo con un panno leggermente inumidito. Per la pulizia dell'attrezzo non utilizzare apparecchi a getto d'acqua o di vapore o acqua corrente, poiché in tal modo potrebbe venire compromessa la sicurezza elettrica dell'attrezzo stesso.

Per aspiratori di classe L e M

Per la manutenzione e la pulizia l'attrezzo deve essere maneggiato in modo tale che non sussistano pericoli per il personale addetto alla manutenzione e per le altre persone.

• Applicare lo scarico obbligato dell'aria filtrato.
• Indossare abbigliamento protettivo.
• Pulire la zona predisposta per la manutenzione in modo tale da evitare che nell'ambiente circostante si trovino sostanze pericolose.
• Prima di allontanare l'attrezzo dalla zona esposta all'azione di sostanze pericolose, aspirare l'esterno dell'attrezzo, pulirlo strofinando o imballarlo in modo ermetico. Evitare la distribuzione delle polveri pericolose sedimentate.
  In occasione di lavori di manutenzione e riparazione, tutti i componenti imbrattati che non possono essere puliti in modo soddisfacente devono essere imballati in sacchetti ermetici e smaltiti in conformità alle vigenti norme per lo smaltimento.
  Almeno una volta l'anno far ispezionare l'attrezzo dal Centro Riparazioni Hilti oppure da una persona esperta di polveri, per rilevare ad esempio eventuali danni al filtro, la tenuta dell'attrezzo ed il funzionamento dei dispositivi di controllo.

7.2 Pulizia automatica del filtro

Per la pulizia, evitare di far urtare l'elemento filtrante contro oggetti duri o di utilizzare oggetti duri o appuntiti. Ciò comporta una riduzione della durata dell'elemento filtrante.

L'elemento filtrante non deve essere pulito con un'idropulitrice. In caso contrario potrebbero formarsi strappi nel materiale del filtro.

L'elemento filtrante è un componente soggetto ad usura.

▶ Sostituire l'elemento filtrante almeno ogni sei mesi.
In caso di utilizzo intensivo dell'apparecchio l'elemento filtrante dovrà tuttavia essere sostituito più frequentemente.

7.3 Inserimento/sostituzione dell'elemento filtrante

1. Estrarre la spina dalla presa.

2. Aprire il fermaglio di chiusura per il coperchio del filtro.

3. Aprire il coperchio del filtro.

4. Rimuovere con cautela l'elemento filtrante servendosi delle maniglie nel supporto.
5. Pulire la superficie della guarnizione con un panno.
6. Inserire il nuovo elemento filtrante.
7. Chiudere il coperchio del filtro ribaltando in avanti il blocco del coperchio.
8. Chiudere i fermagli di chiusura per il coperchio del filtro.

7.4 Ispezione del monitoraggio livello di riempimento

1. Azionare i freni delle ruote per un posizionamento sicuro dell'aspiratore.
2. Estrarre la spina dalla presa.
3. Aprire i due fermagli di chiusura.
4. Sollevare la testa di aspirazione dal contenitore rifiuti e posarla su una superficie piana.
5. Controllare che i contatti di interruzione non siano imbrattati e, all'occorrenza, pulirli con una spazzola.
6. Controllare che la guarnizione sulla testa dell'aspiratore non sia imbrattata e, all'occorrenza, pulirla con un panno.
7. Applicare la testa di aspirazione al contenitore rifiuti e chiudere i due fermagli di chiusura.

7.5 Verifiche a seguito di lavori di cura e manutenzione

1. In seguito agli interventi di cura e manutenzione, verificare se l'aspiratore è correttamente montato e funziona perfettamente.
2. Eseguire un test di funzionamento.

8 Trasporto e magazzinaggio

8.1 Trasporto

Non trasportare l'attrezzo se non è stato svuotato.

L'attrezzo non deve essere utilizzato appeso ad una gru.

All'occorrenza rimuovere il Power Conditioner (stabilizzatore di alimentazione) o l'utensile libero dal supporto.
▶ Svuotare l'attrezzo prima di spostarlo in un'altra sede.
Non capovolgere l'attrezzo né trasportarlo in posizione orizzontale nel caso in cui siano stati aspirati dei liquidi.
Per il trasporto è possibile utilizzare l'adattatore conico per unire le due estremità del tubo flessibile.

PERICOLO

Pericolo di lesioni Si può verificare la fuoriuscita di materiale pericoloso attraverso il raccordo d'immissione.

Per quanto riguarda gli aspiratori di classe M, in caso di trasporto e di inutilizzo dell'attrezzo, chiudere il raccordo d'immissione con il manicotto di chiusura.

8.2 Stoccaggio

Collocare l'aspiratore in un locale asciutto e protetto da un utilizzo non autorizzato.

9 Supporto in caso di anomalie

In caso di anomalie non indicate nella presente tabella o che non è possibile risolvere per proprio conto, si prega di rivolgersi al Centro Riparazioni Hilti.

9.1 Tabella delle anomalie

Anomalia Possibile causa Soluzione
Segnale acustico di avvertimento (potenza di aspirazione ridotta)	Sacchetto raccoglipolvere pieno.	Sostituire il sacchetto raccogli-polvere.
Segnale acustico di avvertimento (potenza di aspirazione ridotta)	L'elemento filtrante è molto sporco.	Qualora la pulizia automatica del filtro sia disattivata procedere alla riattivazione e lasciare l'aspiratore in funzione per 30 secondi.
	Il tubo flessibile di aspirazione o il carter di protezione antipolvere dell'elettroutensile è occluso.	Pulire il tubo flessibile di aspirazione o il carter di protezione antipolvere.
La turbina di aspirazione non si avvia.	Alimentazione elettrica assente.	Controllare la presa e il fusibile.
	Sonda molto sporca.	Controllare il monitoraggio livello di riempimento.→ Pagina 95
La turbina di aspirazione si disinserisce.	Contenitore pieno. ▶ Svuotare il	contenitore.
La turbina di aspirazione non si avvia dopo la pulizia del contenitore.	Spegnimento automatico attivo.	Portare l'interruttore dell'attrezzo in questa posizion. ▶ Attendere 5 secondi.Portare l'interruttore dell'attrezzo in questa posizion.
	Sonda molto sporca.	Controllare il monitoraggio livello di riempimento.→ Pagina 95
La potenza di aspirazione diminuisce.	Bocchetta di aspirazione, tubo di aspirazione, tubo flessibile di aspirazione o filtro sono ostruiti.	Eliminare l'ostruzione.
	Filtro pieno.	Sostituire il sacchetto raccogli-polvere in tessuto. → Pagina 92
	Coperchio del filtro aperto	Chiudere il coperchio del filtro.
	Tubo flessibile di scarico non er-metico	Controllare il tubo flessibile di scarico in relazione alla tenuta.
La polvere viene soffiata via dall'attrezzo.	Filtro non montato correttamente.	Sostituire il sacchetto raccogli-polvere in tessuto. → Pagina 92
La pulizia automatica del filtro non funziona.	Tubo flessibile di aspirazione non collegato	Collegare il tubo flessibile di aspirazione.
L'attrezzo si accende e spe-gne involontariamente oppure si rileva una scarica elettro-statica sull'utilizzatore.	La conduttanza elettrostatica non garantita, l'attrezzo non è collegato ad una presa dotata di messa a terra.	Collegare l'attrezzo ad una presa dotata di messa a terra, utilizzare un tubo flessibile antistatico.
L'attrezzo non funziona o si spegne dopo un breve avvia-mento.	Il disinserimento del flusso d'acqua è scattato.	Pulire le sonde e l'area intorno alle sonde con una spazzola.
Il motore non gira più.	La sicura della presa di corrente scattata.	Inserire la sicura.Se scatta nuovamente, ricercare la causa del sovraccarico di corrente.
	Contenitore rifiuti pieno.	Spegnere l'attrezzo e svuotare il contenitore rifiuti.
	Si è attivato il fusibile termico del motore.	Disinserire l'attrezzo e lasciarlo raffreddare per circa 5 minuti.Se il motore non si avvia, portare l'attrezzo al Servizio Clienti Hilti.
	Il fusibile termico del motore spe-gne ripetutamente il motore.	Pulire con cautela le feritoie di ventilazione con una spazzola asciutta.
Anomalia Possibile causa Soluzione
Il motore non funziona in mo dalità automatica.	L'attrezzo collegato è difettoso o non è innestato correttamente.
	Controllare il funzionamento dell'attrezzo collegato oppure inserire saldamente la spina.

10 Smaltimento

I prodotti Hilti sono in gran parte realizzati con materiali riciclabili. Condizione essenziale per il riciclaggio è che i materiali vengano accuratamente separati. In molti Paesi Hilti ritira il vostro vecchio attrezzo. Rivolgetevi al centro assistenza Hilti oppure al vostro referente Hilti.

Secondo la Direttiva Europea sui rifiuti di apparecchiature elettriche ed elettroniche e la sua attuazione in conformità alle norme nazionali, le apparecchiature elettriche esauste devono essere raccolte separatamente, al fine di essere reimpiegate in modo ecocompatibile.

▶ Non gettare le apparecchiature elettriche tra i rifiuti domestici!

Fango di perforazione

Dal punto di vista della tutela dell'ambiente è problematico lasciar fluire direttamente i fanghi di perforazione nei corsi d'acqua oppure nella rete fognaria senza un adeguato pre-trattamento.

Richiedere informazioni alle autorità locali in merito alle normative vigenti.

Si suggerisce il seguente pre-trattamento:

▶ Raccogliere il fango di foratura (ad esempio con aspiratore per liquidi).
- Lasciare depositare il fango di perforazione e smaltire la parte solida in una discarica per calcinacci (agenti flocculanti possono accelerare il processo di deposizione).
- Prima di smaltire nelle fognature l'acqua residua (basica, pH > 7), neutralizzarla aggiungendo un neutralizzatore acido o diluendola con molta acqua.

Polvere di foratura

- Smaltire la polvere di foratura raccolta in conformità alle vigenti prescrizioni nazionali di legge.

11 Garanzia del costruttore

In caso di domande sulle condizioni di garanzia, rivolgersi al partner Hilti locale.

4.2 Dimenzionirani napon

•/•	220 V ... 240 V	110 VGB	240 VNZ	220 V ... 240 VCH
Dimenzionirana potro-šnja	2.400 W	2.200 W	2.400 W	2.300 W
Mrežni priključni kabel (tip)	H07 RN-F 3G1,5 mm2	H07 RN-F 3G2,5 mm2	H07 RN-F 3G1,5 mm2	H07 RN-F 3G1,5 mm2

4.3 Maksimalni volumni protok i maksimalni podtlak

Sukladno DIN EN 60335-2-69 odlomak AA.7.12

		VC 60L-X VC 60M-X
Maksimalni volumni protok (zrak) 2200	W	159 m^3/h 159 m^3/h
	2300 W	165 m^3/h 165 m^3/h
	2400 W	177 m^3/h 177 m^3/h
Maksimalni podtlak 2200 W		19,3 kPa 19,3 kPa
	2300 W	21,5 kPa 21,5 kPa
	2400 W	23,4 kPa 23,4 kPa

4.4 Informacije o buci i vibracijama, izmjereno prema EN 60335-2-69

Sljedeći podaci vrijede za industrijske usisavače VC 60M-X i VC 60L-X.

	VC 60L-X VC 60M-X
Razina zvučnog tlaka _pA	73 dB(A) 73 dB(A)
Nesigurnost K_pA	1 dB(A) 1 dB(A)
Vrijednost emisije vibracije	< 2,5 m/s ^2 < 2,5 m/s ^2
Nesigurnost (K)	0,2 m/s ^2 0,2 m/s ^2

5 Stavljanje u pogon

OPASNOST
