NÁVOD NA OBSLUHU Solo 6240 AL-KO

• Hladina zvukového výkonu naměřená / garantovaná 6238 - 108/112 dB(A) 6240 - 110/113 dB(A) Přezkoušení typu podle GSPG §4 BM 1027 MSR 6238: 16SHW1532-01 (CE) 6240: 16SHW1546-01 (CE) Intertek Deutschland GmbH Stangenstr. 1 70771 Leinfelden-Echterdingen Wolfgang Hergeth Generální ředitelsk Preklad originálneho návodu na použitie 212 2500045_b PREKLAD ORIGINÁLNEHO NÁVODU NA POUŽITIE Obsah Používanie v súlade/v rozpore s určením p. 213
• Upozornenia p. 213

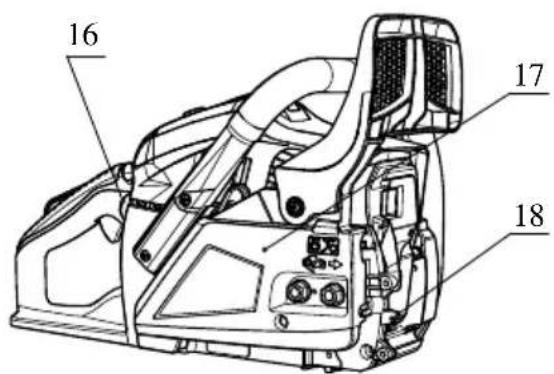

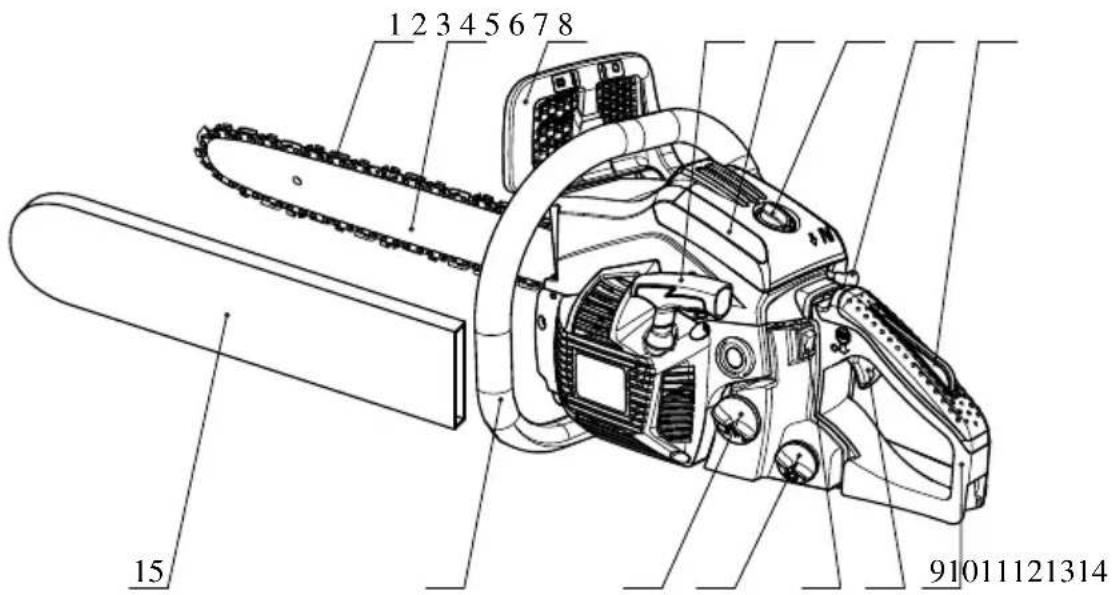

• Poloha dielov p. 214
• Symboly na stroji p. 215
• Bezpečnostné pokyny pre prevádzku p. 217

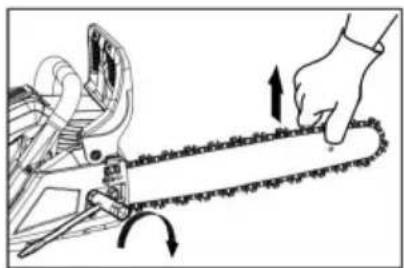

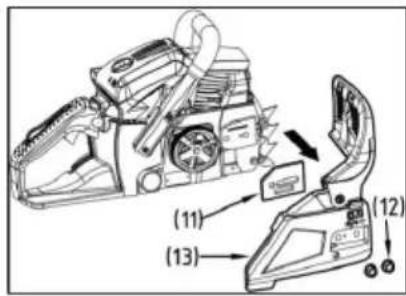

• Montáž vodiacej lišty a pílovej reťaze p. 219
• Palivo a reťazový olej p. 220
• Obsluha p. 222
• Pílenie p. 225
• Údržba p. 227
• Údržba pílovej reťaze a vodiacej lišty p. 229
• Skladovanie p. 231
• Likvidácia odpadu a ochrana životného prostredia p. 231
• Návod na vyhľadávanie porúch p. 232
• Technické údaje p. 233
• Záruka p. 234

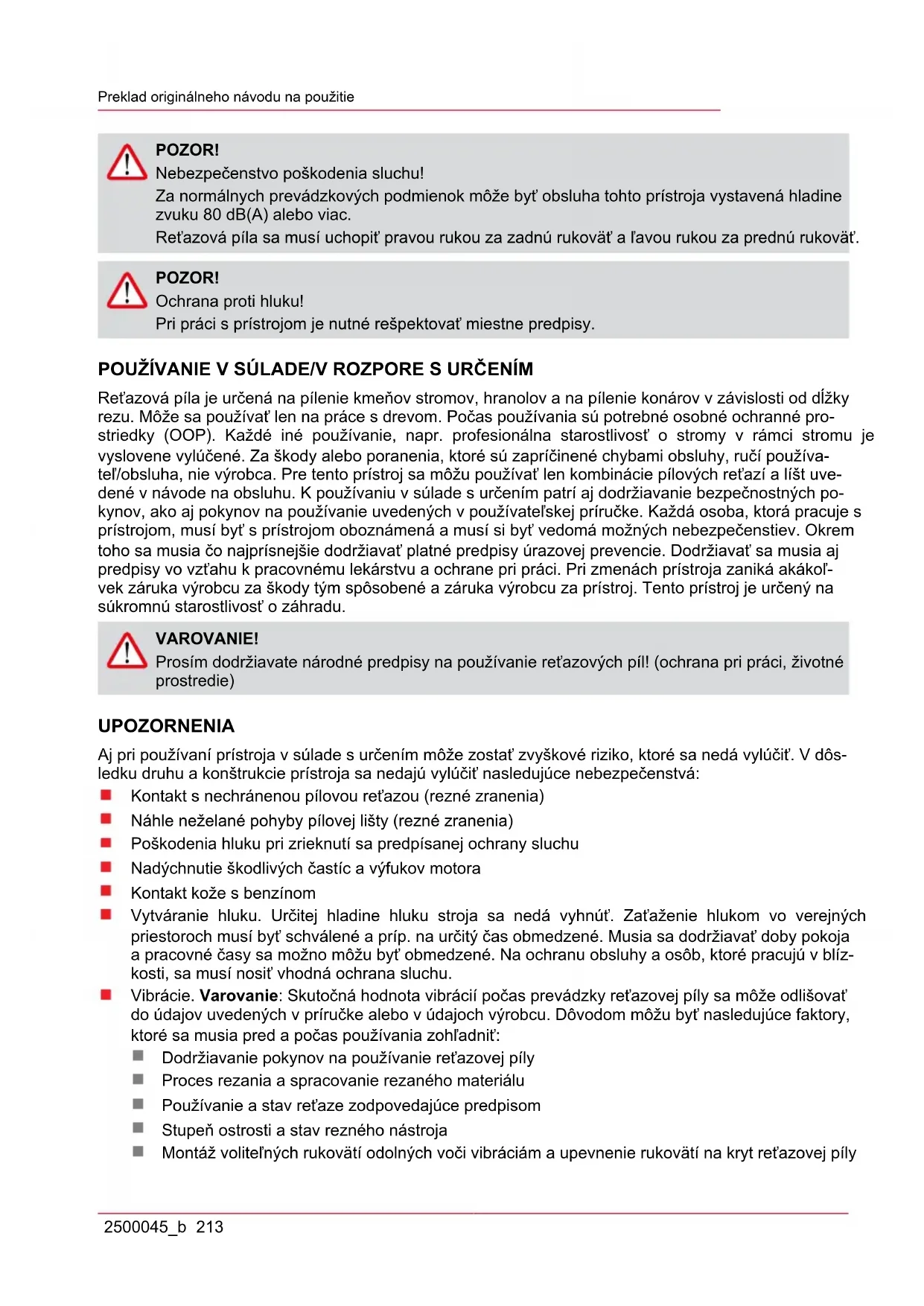

• VYHLÁSENIE O ZHODE - ES POZOR! Pred používaním našich výrobkov si pozorne prečítajte túto príručku, aby ste sa oboznámili s prístrojom. Majte túto príručku vždy poruke. POZOR! Výstražné symboly v tejto príručke označené príslušnými symbolmi poukazujú na kritické body, ktoré sa musia rešpektovať, aby sa predišlo nebezpečenstvu zranenia; pozorne si prečítajte pokyny a počas používania ich dodržujte. POZOR! Tento symbol označuje pokyny, ktoré sa musia dodržať, aby sa zabránilo úrazom, ktoré môžu viesť k zraneniam alebo smrti. POZOR! Tento symbol označuje pokyny, ktoré sa musia dodržať, aby sa zabránilo mechanickým po- ruchám, výpadkom alebo poškodeniam. POZOR! Pozorne si prečítajte tieto pokyny skôr, než začnete s pílou pracovať a dobre ich uschovajte. Pokyny si pozorne prečítajte. Zoznámte sa s ovládacími prvkami, aby ste mohli prístroj bez- pečne používať. Tento návod na obsluhu si uschovajte spolu s reťazovou pílou.Preklad originálneho návodu na použitie 2500045_b 213 POZOR! Nebezpečenstvo poškodenia sluchu! Za normálnych prevádzkových podmienok môže byť obsluha tohto prístroja vystavená hladine zvuku 80 dB(A) alebo viac. Reťazová píla sa musí uchopiť pravou rukou za zadnú rukoväť a ľavou rukou za prednú rukoväť. POZOR! Ochrana proti hluku! Pri práci s prístrojom je nutné rešpektovať miestne predpisy. POUŽÍVANIE V SÚLADE/V ROZPORE S URČENÍM Reťazová píla je určená na pílenie kmeňov stromov, hranolov a na pílenie konárov v závislosti od dĺžky rezu. Môže sa používať len na práce s drevom. Počas používania sú potrebné osobné ochranné pro- striedky (OOP). Každé iné používanie, napr. profesionálna starostlivosť o stromy v rámci stromu je vyslovene vylúčené. Za škody alebo poranenia, ktoré sú zapríčinené chybami obsluhy, ručí používa- teľ/obsluha, nie výrobca. Pre tento prístroj sa môžu používať len kombinácie pílových reťazí a líšt uve- dené v návode na obsluhu. K používaniu v súlade s určením patrí aj dodržiavanie bezpečnostných po- kynov, ako aj pokynov na používanie uvedených v používateľskej príručke. Každá osoba, ktorá pracuje s prístrojom, musí byť s prístrojom oboznámená a musí si byť vedomá možných nebezpečenstiev. Okrem toho sa musia čo najprísnejšie dodržiavať platné predpisy úrazovej prevencie. Dodržiavať sa musia aj predpisy vo vzťahu k pracovnému lekárstvu a ochrane pri práci. Pri zmenách prístroja zaniká akákoľ- vek záruka výrobcu za škody tým spôsobené a záruka výrobcu za prístroj. Tento prístroj je určený na súkromnú starostlivosť o záhradu. VAROVANIE! Prosím dodržiavate národné predpisy na používanie reťazových píl! (ochrana pri práci, životné prostredie) UPOZORNENIA Aj pri používaní prístroja v súlade s určením môže zostať zvyškové riziko, ktoré sa nedá vylúčiť. V dôs- ledku druhu a konštrukcie prístroja sa nedajú vylúčiť nasledujúce nebezpečenstvá: Kontakt s nechránenou pílovou reťazou (rezné zranenia) Náhle neželané pohyby pílovej lišty (rezné zranenia) Poškodenia hluku pri zrieknutí sa predpísanej ochrany sluchu Nadýchnutie škodlivých častíc a výfukov motora Kontakt kože s benzínom Vytváranie hluku. Určitej hladine hluku stroja sa nedá vyhnúť. Zaťaženie hlukom vo verejných priestoroch musí byť schválené a príp. na určitý čas obmedzené. Musia sa dodržiavať doby pokoja a pracovné časy sa možno môžu byť obmedzené. Na ochranu obsluhy a osôb, ktoré pracujú v blíz- kosti, sa musí nosiť vhodná ochrana sluchu. Vibrácie. Varovanie: Skutočná hodnota vibrácií počas prevádzky reťazovej píly sa môže odlišovať do údajov uvedených v príručke alebo v údajoch výrobcu. Dôvodom môžu byť nasledujúce faktory, ktoré sa musia pred a počas používania zohľadniť: Dodržiavanie pokynov na používanie reťazovej píly Proces rezania a spracovanie rezaného materiálu Používanie a stav reťaze zodpovedajúce predpisom Stupeň ostrosti a stav rezného nástroja Montáž voliteľných rukovätí odolných voči vibráciám a upevnenie rukovätí na kryt reťazovej pílysk Poloha dielov 214 2500045_b Ak zistíte neprirodzený pocit alebo sfarbenie kože na rukách po použití stroja, zaraďte primeranú pra- covnú prestávku. Bez pracovných prestávok môže dôjsť k vibračnému syndrómu dlaní a paží. POLOHA DIELOV p. 234

Prečítajte si a dodržiavajte všetky bezpečnostné pokyny. Varovanie! Nebezpečenstvo spätného rázu. Chráňte sa pred spätným rázom reťazovej píly a vyhýbajte sa kontaktu so špičkou lišty. S reťazovou pílou nepracujte jednou rukou. Reťazovú pílu obsluhujte vždy dvomi rukami. Je potrebné nosiť primeranú ochranu sluchu, očí a hlavy. Pred prácou s týmto prístrojom si prečítajte návod na obsluhu. Počas práce s prístrojom noste vždy bezpečnostné rukavice na ochranu proti vibráciám. Pri prácach s reťazovou pílou noste vždy protišmykové pracovné čižmy. Pre bezpečnú prevádzku a bezpečnú údržbu sú na stroji vylisované symboly. Dbajte vždy na tieto sym- boly. Prípojka na dopĺňanie palivovej zmesi Umiestnenie: pri kryte nádrže Prípojka na dopĺňanie reťazového oleja Umiestnenie: pri kryte olejovej nádrže Aktivácia motorového spínača Spínač nastavte na "O", motor sa okamžite vypne. Umiestnenie: vľavo od zadnej rukovätesk Symboly na stroji 216 2500045_b Aktivácia gombíka vzduchovej klapky Ak gombík vytiahnete, vzduchová klapka sa zatvorí, ak gombík zatlačíte, vzduchová klapka sa otvorí. Umiestnenie: kryt vzduchového filtra Nastavenie olejového čerpadla Otočte tyč pomocou skrutkovača do smeru šípky až do polohy MAX na dosiahnutie silnejšieho toku oleja, príp. do polohy MIN na dosiahnutie menšieho toku reťazového oleja. Umiestnenie: spodná strana jednotky pohonu Skrutka pod značkou "H" slúži na nastavenie zmesi pri vysokom počte otáčok. Umiestnenie: hore vľavo na zadnej rukoväti Skrutka pod značkou "L" slúži na nastavenie zmesi pri nízkom počte otáčok. Umiestnenie: hore vľavo na zadnej rukoväti Skrutka pod značkou "I" slúži na nastavenie počtu voľnobežných otáčok. Umiestnenie: hore vľavo na zadnej rukoväti Ukazuje, v ktorom smere sa brzda reťaze uvoľňuje (biela šípka), príp. aktivuje (čierna šípka). Umiestnenie: Prednej strane koľajnice Ukazuje, v ktorom smere je namontovaná reťaz. Umiestnenie: Prednej strane koľajnice Garantovaná hladina akustického tlaku: – 112 dB pre 6238 – 113 dB pre 6240 Manuálny štart motoraBezpečnostné pokyny pre prevádzku 2500045_b 217

BEZPEČNOSTNÉ POKYNY PRE PREVÁDZKU

Pred prácou s prístrojom Pred používaním našich výrobkov si pozorne prečítajte túto príručku, aby ste sa oboznámili s prístrojom. Nikdy nepracujte s reťazovou pílou, ak ste unavený, chorý, vystresovaný alebo ste si vzali lieky, ktoré spôsobujú únavu, alebo keď ste požili alkohol alebo drogy. Pri práci s reťazovou pílou dbajte na dobre vetraný pracovný priestor. Prístroj nikdy neštartujte alebo neobsluhujte v uzavretých priestoroch alebo budovách. Spaliny obsahujú nebezpečný oxid uhoľnatý. Reťazovú pílu nepoužívajte pri silnom vetre, zlom počasí, zlej viditeľnosti alebo pri veľmi vyso- kých či veľmi nízkych teplotách. Strom vždy prezrite vzhľadom na odumreté konáre, ktoré môžu počas stínania odpadnúť. Používajte protišmykovú obuv, tesne priliehajúci odev, ako aj ochranu očí, sluchu a hlavy. Noste rukavice na ochranu pred vibráciami. Predpokladá sa, že takzvaný Raynaudov fenomén, ktorý sa týka prstov dotknutej osoby, môže byť zapríčinený vibráciami a chladom. Bledosť a necitli- vosť prstov. Pretože nie je známe, od akého minimálneho zaťaženia tieto ťažkosti môžu vzni- kať, nutne sa odporúčajú nasledujúce opatrenia. Udržiavajte sa v teple, predovšetkým hlavu, krk, nohy, kosti, ruky a zápästia. Častejšie zaraďujte prestávku, dbajte na dobré prekrvenie en- ergickými cvičeniami paží a vyhýbajte sa fajčeniu. Reťazová píla musí byť vždy ostrá a píla vrátane systému na ochranu proti vibráciám sa musí starostlivo ošetrovať. Tupá reťaz zvyšuje trvanie pílenia a keď sa takáto píla tlačí cez drevo, zvyšuje sa vibračné zaťaženie rúk. Píla s uvoľnenými konštrukčnými dielmi alebo poškodenými alebo opotrebovaným tlmičmi vibrácií produkuje vyššie vibrácie. Obmedzte trvanie práce. Aj pri dodržaní všetkých týchto opatrení nie je vylúčené, že vaše prsty znecitlivejú alebo vznikne syndróm karpálneho tunelu. Pri pravidel- nom, príp. sústavnom používaní prístroja by sa malo dbať na stav rúk a prstov. Ak sa vyskytne niektorý z týchto symptómov, vyhľadajte bezodkladne lekársku radu. Pri zaobchádzaní s palivom sa musí postupovať opatrne. Rozliate palivo poutierajte a pred naštartovaním motora reťazovú pílu odstráňte od miesta plnenia minimálne 3 m. V oblastiach, v ktorých sa palivo mieša, vymieňa, napĺňa alebo skladuje, sa musia odstrániť všetky zdroje tvorby iskier alebo plameňa. Pri manipulácii s palivom a pri prevádzke reťazovej píly nefajčite. Pri štartovaní motora a pri pílení dbajte na to, aby sa žiadne iné osoby nenachádzali v oblasti reťazovej píly. V pracovnej oblasti sa nesmú nachádzať žiadne osoby alebo zvieratá. Pri zapnutí a prevádzke reťazovej píly musia dodržať deti, domáce zvieratá a diváci odstup minimálne 10 m. S pílením začnite najskôr vtedy, keď je pracovná oblasť voľná, keď máte pevný postoj a môžete sa bezpečne vyhnúť padajúcemu kmeňu. Reťazovú pílu držte vždy pevne oboma rukami, keď motor beží. Rukoväte reťazovej píly uchopte pevne palcami a prstami. Keď motor beží dávajte pozor na to, aby neprišla žiadna časť tela do kontaktu s pílou. Pred naštartovaním motora skontrolujte, či sa reťaz nedotýka predmetov alebo osôb. Reťazovú pílu noste len s vypnutým motorom, s vodiacou lištou a reťazou smerom dozadu a tlmičmi hluku vzdialenými od tela. Reťazovú pílu pred každým použitím skontrolujte vzhľadom na opotrebované, uvoľnené alebo vymenené diely. Poškodená, nesprávne nastavená alebo nekompletne či nie pevne zložená reťazová píla sa nesmie používať. Dbajte na to, aby sa reťaz zastavila, keď sa pustí regulácia plynu. S výnimkou bodov uvedených v používateľskej príručke môže údržbu reťazovej píly vykonávať len kvalifikovaný personál (napr. môže použitie nevhodného nástroja na demontáž zotrvačníka alebo pridržanie zotrvačníka pri demontáži spojky viesť k štrukturálnym poškodeniam zotrvačníka, takže tento počas prevádzky vypadne). Pred odložením reťazovej píly vždy vypnite motor.sk Bezpečnostné pokyny pre prevádzku 218 2500045_b Pri pílení malých konárov a výhonkov sa musí postupovať obzvlášť opatrne, pretože malé diely sa v reťazi môžu zachytiť a vymrštiť na obsluhu. Pri pílení konára, ktorý je pod napätím, dbajte na to, aby vás netrafil, keď sa napätie uvoľní a konár odskočí naspäť. Rukoväte musia byť stále suché, čisté a bez stôp paliva alebo palivovej zmesi. Chráňte sa pred spätným rázom píly. Spätný ráz je pohyb vodiacej lišty nahor, ktorý nastane, keď pílová reťaz narazí špičkou vodiacej lišty na predmet. Pri spätnom ráze môže prísť k nebezpečnej strate kontroly nad reťazovou pílou. Pri preprave reťazovej píly dbajte na to, aby bol na vodiacu lištu umiestnený ochranný kryt. Prístroj počas prepravy bezpečne odložte, aby ste sa vyhli výstupu paliva, škodám alebo zraneniam. Bezpečnostné opatrenia proti spätnému rázu VAROVANIE! Spätný ráz sa môže vyskytnúť, keď špička vodiacej lišty narazí na nejaký predmet alebo keď sa pílová reťaz zasekne v reze. Dotyk špičky lišty s predmetom môže vyvolať bleskovo rýchlu reakcia, pri ktorej bude vo- diaca lišta vyhodená smerom hore a k obsluhe. Pri zaseknutí pílovej reťaze hore na vodiacej lište môže byť lišta rýchlo odrazená k obsluhe. Každá z týchto reakcií môže viesť k tomu, že stratíte kontrolu nad pílou a že budú spôsobené ťažké zranenia. Nespoliehajte sa na zabudované bezpečnostné zariadenia píly. Pri používaní reťazovej píly by ste mali dodržiavať určité opatrenia na vylúčenie nehôd a zranení počas práce. (1) Keď viete, ako dochádza k spätnému rázu, môžete znížiť alebo odstrániť moment prek- vapenia. Prekvapivé procesy obsahujú vždy nebezpečenstvo nehody. (2) Pílu veďte pri zapnutom motore bezpečne dvomi rukami, pravú ruku na zadnej rukoväti, ľavú ruku na prednej rukoväti. Rukoväte pevne a bezpečne obopnite palcom a prstami. Pev- ným držaním sa zníži nebezpečenstvo spätného rázu a pílu môžete viesť bezpečne. Držanie neuvoľňujte. (3) Dbajte na to, aby bola pracovná oblasť bez prekážok. Vyhýbajte sa tomu, aby sa špička lišty dotkla kmeňa stromu, konára alebo iných prekážok, ktoré sa počas práce s pílou môžu vyskytnúť. (4) Píľte s vysokým počtom otáčok motora. (5) Nepracujte vyššie ako je výška ramien. (6) Dodržiavajte pokyny výrobcu reťazovej píly o brúsení a údržbe. (7) Používajte len lišty a reťaze na výmenu uvedené výrobcom alebo rovnocenné výrobky.Montáž vodiacej lišty a pílovej reťaze 2500045_b 219 MONTÁŽ VODIACEJ LIŠTY A PÍLOVEJ REŤAZE Štandardne obsahuje dodávka reťazovej píly nasledujúce diely: (1) Jednotka pohonu (2) Reťaz (3) Vodiaca lišta (4) Ochranný kryt vodiacej lišty (5) Zasúvací kľúč (6) Pilník Balenie otvorte a vodiacu lištu a pílovú reťaz namontujte na jednotku pohonu ako je uvedené ďalej. VAROVANIE! Reťaz má veľmi ostré hrany. Kvôli bezpečnosti noste ochranné rukavice. 1 Ochranu ťahajte k prednej rukoväti, aby ste sa presvedčili, že brzda reťaze nie je zapnutá. 2 Dve matice (12) uvoľnite, potom odstráňte kryt spojky (13) a diš- tančný kus (11). 3 Reťaz nasaďte na reťazové koleso, pílovú reťaz položte okolo vodi- acej lišty a vodiacu lištu namontujte na jednotku pohonu. Maticu na napínanie reťaze (8) vložte do spodného otvoru (7) vodiacej lišty, na- montujte kryt spojky a ručne dotiahnite poistnú maticu. Dbajte na to, aby kolík (9) krytu spojky zasahoval do otvoru (10) na spodku motora. (7) Otvor (8) Matica na napínanie reťaze (9) Kryt spojky (10) Otvor (11) Dištančný kus (12)Kryt spojky (13) Matice ADVICE Dbajte na správny smer pohybu pílovej reťaze. (1) Smer pohybusk Palivo a reťazový olej 220 2500045_b 1 Vodiacu lištu namontujte a reťaz nasaďte na lištu a reťazové koleso. 2 Maticu na napínanie reťaze vložte do spodného otvoru vodiacej lišty, namontujte kryt spojky a ručne dotiahnite poistnú maticu. 3 Vodiacu lištu držte špičkou hore a nastavte napnutie reťaze tým, že otáčate napínaciu skrutku dovtedy, kým sa napínacie pásy práve ne- dotýkajú spodnej strany lišty. 4 Vodiacu lištu držte špičkou hore a matice dotiahnite (12-15 Nm). Po- tom ručne pohnite reťazou a vyskúšajte, či sa pohybuje plynulo a či má správne napnutie. Ak je to potrebné, reťaz nastavte pri uvoľ- nenom kryte. 5 Napínaciu skrutku dotiahnite. (1) Uvoľniť (2) Dotiahnuť (3) Skrutka na napínanie reťaze POZOR! Správne napnutie reťaze je veľmi dôležité. Nesprávne napnutie môže viesť k predčasnému opotrebovaniu vodiacej lišty alebo k častému odskakovaniu reťaze. Predovšetkým s novou reťazou sa musí manipulovať opatrne, lebo tá sa môže pri prvom použití ešte natiahnuť. Zachytávací drapák patrí k reťazovej píle. Musí sa na reťazovú pílu naskrutkovať pred prvým použitím. Drapák sa musí upevniť dvomi skrutkami na prednej strane reťazovej píly.

PALIVO A REŤAZOVÝ OLEJ

PALIVO Motory sú mazané špeciálnym olejom pre vzduchom chladené 2-taktné benzínové motory. Ak takýto olej nie je k dispozícii, potom sa musí použiť olej s antioxidačnou prísadou pre vzduchom chladené 2-taktné motory.

ODPORÚČANÁ ZMES BENZÍN 40: OLEJ 1

(JASO FC alebo ISO EGC pre vzduchom chladené dvojtaktné motory). Tieto motory sú certifikované pre prevádzku s bezolovnatým benzínom.Palivo a reťazový olej 2500045_b 221 VAROVANIE! Palivo je mierne zápalné. V blízkosti paliva nefajčite a vyhýbajte sa ohňu a iskrám. POZOR! 1 PALIVO BEZ OLEJA (SUROVÝ BENZÍN) – vedie veľmi skoro k ťažkým poškodeniam vnútorných dielov motora. 2 OLEJ PRE 4-TAKTNÉ MOTORY alebo VODOU CHLA- DENÉ 2-TAKTNÉ MOTORY – môže viesť k znečisteniu zapaľovacích sviečok, upchatiu vypúšťacích otvorov alebo zlepeniu piestnych krúžkov.

ZHOTOVENIE PALIVOVEJ ZMESI

1 Množstvá benzínu a oleja, ktoré sa majú zmiešať, odmerajte. 2 Trochu benzínu naplňte do čistej, schválenej palivovej nádoby. 3 Pridajte celý olej a dobre premiešajte. 4 Pridajte zvyšný benzín a minimálne jednu minútu miešajte. 5 Nádobu na vonkajšej strane jednoznačne označte, aby sa zab- ránilo zámene s benzínovou alebo inou nádobou.

Celoročne sa musí používať špeciálny reťazový olej. ADVICE Nepoužívajte starý alebo upravený olej, ktorý môže poškodiť olejové čerpadlo.sk Obsluha 222 2500045_b OBSLUHA

ZAPNUTIE MOTORA 1 Uvoľnite kryt palivovej a olejovej nádrže a odstráňte ich. Kryt odložte na miesto bez prachu. 2 Prístroj naplňte palivom a olejovú nádrž až do stavu 80 % reťa- zovým olejom. 3 Kryt palivovej a olejovej nádrže opäť pevne dotiahnite a príp. rozliate palivo poutierajte. 4 Spínač otočte do polohy "I". 5 Ručnú pumpičku stále stláčajte, kým do nej nevstúpi palivo. (1) Olej (4) Ručná pumpička (2) Palivo (5) Gombík vzdušnej klapky (3) Motorový spínač 6 Gombík vzduchovej klapky vytiahnite. Vzduchová klapka sa zat- vorí a plynová páka je v polohe štartu. ADVICE Pri novom štarte bezprostredne po vypnutí motora. Vzduchovú klapku otvorte. ADVICE Po vytiahnutí gombíka vzduchovej klapky sa tento nevráti späť do prevádzkovej polohy, aj keď je plynová páka stlačená alebo keď sa gombík zatlačí prstom. Ak sa má gombík vzduchovej klapky vrátiť do prevádzkovej polohy, musí sa namiesto neho stlačiť plynová páka. 1 Ochranný kryt prednej rukoväte potlačte dopredu, aby sa aktivovala brzda reťaze. 1 Pílu držte pevne pri zemi a silno potiahnite lano štartéra. 1 Hneď po uskutočnení zapaľovania, stlačte plynovú páku, aby sa gombík vzduchovej páky vrátil späť do prevádzkovej polohy a držad- lom štartéra naštartujte motor. 2 Ochranný kryt prednej rukoväte vytiahnite k rukoväti, aby sa uvoľnila brzda reťaze. Potom nechajte motor s mierne vytiahnutou plynovou pákou zahriať.Obsluha 2500045_b 223 VAROVANIE! Pred naštartovaním motora skontrolujte, či sa reťaz nedotýka predmetov alebo osôb. Pred každým zapnutí dbajte na to, aby bola aktivovaná brzda reťaze.

KONTROLA ZÁSOBOVANIA OLEJOM

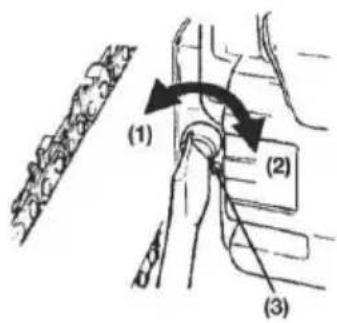

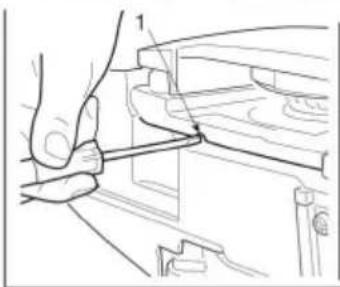

Po spustení motora nechajte bežať reťaz strednou rýchlosťou a skon- trolujte, či sa reťazový olej vstrekuje ako je to na obrázku. Tok reťazového oleja sa dá zmeniť pomocou skrutkovača, ktorý sa za- vedie do otvoru dolu na strane spojky. Reťazový olej nastavte podľa pracovných podmienok. (1) Nastavovací hriadeľ pre tok reťazového oleja Otáčanie hriadeľa proti smeru otáčania hodinových ručičiek - zvýšenie toku oleja Otáčanie hriadeľa v smere otáčania hodinových ručičiek - priškrtenie toku oleja. POZOR! Keď je palivo minuté, mala by byť takmer prázdna aj olejová nádrž. Pri každom dopĺňaní paliva sa musí dopĺňať aj olejová nádrž.

FUNKČNÁ SKÚŠKA SPOJKY

Pred každým použitím sa musí skontrolovať, či sa reťaz nehýbe, keď ide reťazová píla na voľnobeh. VAROVANIE! Počas používania sa musí reťazová píla držať pevne oboma ru- kami, ľavou rukou za prednú a pravou za zadnú rukoväť, aj keď je obsluhujúci ľavák.

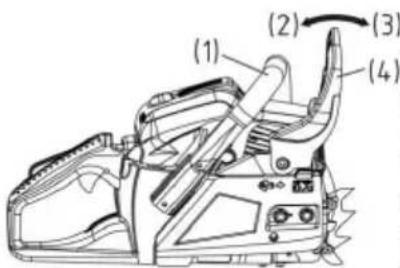

Brzda reťaze reťaz okamžite zastaví, keď sa reťazová píla pri spätnom ráze odrazí. Normálne sa brzda aktivuje automaticky nečinnosťou. Môže sa aktivo- vať aj manuálne, tým že sa brzdová páka (ochrana prednej rukoväte) zatlačí dopredu. Ak sa brzda aktivuje, vystúpi z dolného okraja brzdovej páky biely kužeľ. (1) Predná rukoväť (2) Uvoľniť (3) Brzda (4) Ochrana prednej ruky Na uvoľnenie brzdy sa musí ochrana prednej ruky vytiahnuť k prednej rukoväti, kým sa neozve zvuk kliknutia.sk Obsluha 224 2500045_b VAROVANIE! Keď brzda zareaguje, pustite plynovú páku, aby sa priškrtil počet otáčok motora. Pri stálej prevádzke s natiahnutou brzdou sa spo- jkou vytvára teplo, ktoré môže viesť k poruchám. Bezproblémová prevádzka brzdy sa musí denne kontrolovať. Pri tom sa musí postupovať nasledovne:

2) Reťazovú pílu držte vodorovne, prednú rukoväť pustite, špičkou vo-

diacej lišty sa dotknite pahýľa alebo kusa dreva a skontrolujte, či brzda zareaguje. Sila brzdy závisí od veľkosti lišty. Ak brzda nezareaguje, obráťte sa kvôli servisu na nášho predajcu.

OCHRANA KARBURÁTORA PRED MRAZOM

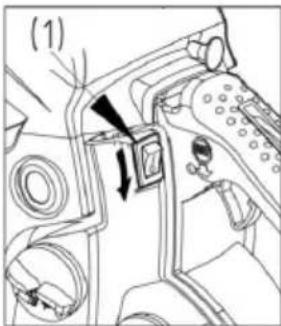

Ak sa reťazová píla prevádzkujte pri teplotách od 0 - 5 °C a vysokej vz- dušnej vlhkosti, môže sa v karburátore tvoriť ľad; tým sa môže zhoršiť motorový výkon alebo bezproblémová prevádzka motora. (1) Kryt valca (2) Symbol slnka (3) Symbol snehu (a) Normálna prevád- zka (b) Prevádzka s ochranou proti mrazu Tento výrobok je vybavený vetracou klapkou vpravo na kryte valca, prostredníctvom ktorej sa k mo- toru privádza teplý vzduch a môže sa tak zabrániť zamrznutiu. Za nor- málnych podmienok sa musí píla používať v normálnej prevádzke, t. j. v prevádzkovom režime nastavenom pri dodaní. Ak ale predsa hrozí nebezpečenstvo zamrznutia, musí sa pred použitím nastaviť prevádzka s ochranou proti mrazu. Ak sa píla ďalej používa v prevádzke s ochranou proti mrazu, hoci teploty stúpli na normálne hod- noty, môže to negatívne ovplyvniť štartovanie motora alebo prevádzku motora s normálnymi otáčkami; preto sa musí reťaz vždy prepnúť na normálny režim, len čo pominie nebezpečenstvo zamrznutia. PREPÍNANIE PREVÁDZKOVÝCH REŽIMOV (1) Kryt valca (2) Gombík vzduchovej klapky (3) Kryt proti námraze 1 Motor vypnite pomocou motorového spínača. 2 Kryt vzduchového filtra a vzduchový filter odstráňte, potom vyberte z krytu valca gombík vzduchovej klapky. 3 Pridržiavacie skrutky krytu valca uvoľnite (t. j. tri skrutky na vnútornej strane a jednu skrutku na vonkajšej strane krytu) a kryt valca odo- berte. 4 Kryt proti námraze na pravej strane krytu valca zatlačte prstom dolu a kryt odstráňte. 5 Kryt proti námraze nastavte tk, aby symbol snehu smeroval hore a kryt opäť vložte do krytu valca. 6 Kryt valca opäť namontujte a všetky ostatné diely takisto namontujte do ich správnej polohy.Pílenie 2500045_b 225 VYPNUTIE MOTORA 1 Plynovú páku pusťte a motor niekoľko minút nechajte bežať na voľ- nobeh. 2 Spínač nastavte do polohy "O" (STOP). (1) Motorový spínač PÍLENIE VAROVANIE! Pred začiatkom práce si musíte prečítať kapitolu "Bezpečnostné pokyny pre prevádzku"; píla by sa mala najprv vyskúšať na jed- noduchých kmeňoch. Tým sa môžete s prístrojom jednoduchšie zoznámiť. Vždy dodržiavajte bezpečnostné pokyny, ktoré príp. môžu obmedziť používanie reťazovej píly. Vždy dodržiavajte bezpečnostné pokyny. Reťazová píla sa môže používať len na pílenie dreva. Iné materiály sa ňou nesmú spracovávať. Vibrácie a nebezpečenstvo spätného rázu sú pri iných materiáloch rôzne a bezpečnostné predpisy potom už nemôžu byť dodržané. Reťa- zovú pílu nepoužívajte ako páku na zdvíhanie, pohybovanie alebo od- deľovanie predmetov. Neupevňujte ju na pevné stojany. Náradie alebo iné prístroje, ktoré nezodpovedajú údajom výrobcu, sa nesmú pripájať na pomocný hriadeľ. Píla sa nemusí do rezu tlačiť silou. Pri prevádzke s plným plynom je pre prácu potrebný len malý tlak. Píla by sa mala denne pred každým použitím a po každom páde alebo iných udalostiach skontrolovať na poškodenia. Ak sa motor vytočí do vysokých otáčok, keď je reťaz v reze, môže to poškodiť spojku. Ak je pílová reťaz pevne v reze, nepokúšajte sa ju uvoľniť násilím, ale použite klin alebo páku, aby ste rez otvorili. Ochrana pred spätným rázom Píla je vybavená brzdou reťaze, ktorá pri riadnej prevádzke zastaví reťaz pri spätnom ráze. Funkcia brzdy reťaze sa musí skontrolovať pred každým použitím; na tento účel sa musí píla na 1 alebo 2 sekundy nechať bežať na plný plyn a ochrana prednej ruky sa musí zatlačiť dopredu. Reťaz musí potom okamžite zastaviť a motor beží na plné otáčky ďalej. Ak reťaz zastane s oneskorením alebo nezastane vôbec, potom sa pred používaním musí vymeniť brzdový pás a bubon spojky. Je veľmi dôležité, pred každým používaním píly, skontrolovať bez- chybnú prevádzku brzdy reťaze a dostatočnú ostrosť reťaze, aby ste mali nebezpečenstvo spätného rázu pod kontrolou. Odstránenie bez- pečnostných zariadení, nevhodná údržba alebo chýbajúca výmena lišty alebo reťaze môžu zvýšiť nebezpečenstvo vážneho zranenia v dôs- ledku spätného rázu reťazovej píly. Stínaniesk Pílenie 226 2500045_b 1 Smer stínania sa musí určiť na základe podmienok vetra, sklonu stromu, polohy ťažkých vetiev, ďalšej práce po zoťatí a iných fakto- rov. 2 Oblasť okolo stromu uvoľnite a dbajte na pevný postoj a bezpečnú ústupovú cestu. 3 Na strane padania stromu vykonajte v kmeni stromu zárez do jednej tretiny jeho hrúbky. 4 Na protiľahlej strane zárezu trochu nad základnou čiarou zárezu ur- obte hlavný rez. VAROVANIE! Pri stínaní sa musia varovať pred nebezpečenstvom prípadní robotníci pracujúci nablízku. (A) Zárez (B) Hlavný rez Rozpílenie a odvetvenie VAROVANIE! 1 Vždy dbajte na bezpečný postoj a na stabilitu stromu. 2 Počítajte s tým, že sa zoťatý strom môže odvaliť. 3 Prečítajte si pokyny v kapitole "Bezpečnostné pokyny pre prevádzku", aby ste sa vyhli spätnému rázu píly. Pred začiatkom prác skontrolujte smer ohýbacích síl v kmeni, ktorý chcete rozpíliť. Pílenie ukončujte vždy na strane pro- tiľahlej k smeru ohnutia, aby sa vodiaca lišta nezasekla v reze. Pílenie neuloženého kmeňa stromu Kmeň prepíľte do polovice, potom ho prevaľte a z opačnej strany ukončite rez. Pílenie uloženého kmeňa stromu Píľte v oblasti A na obrázku hore cez jednu tretinu hrúbky zdola nahor a potom zvyšok zhora nadol. V oblasti B píľte cez tretinu hrúbky zhora dolu a potom zdola hore. Odvetvenie zoťatého kmeňa Najprv skontrolujte smer ohnutia vetiev. Potom vykonajte plochý rez na komprimovanej strane, aby sa vetva nezlomila. Z napnutej strany vetvu prepíľte. VAROVANIE! Myslite na to, že prepílená vetva sa môže vymrštiť dozadu.Údržba 2500045_b 227 Skracovanie Najprv režte zdola nahor, potom od špičky smerom dolu. VAROVANIE! 1 Dbajte pri tom na bezpečný postoj alebo použite rebrík. 2 Nepracujte na druhej strane vášho bezpečného dosahu. 3 Nepracujte vyššie ako je výška ramien. 4 Pílu uchopte vždy dvomi rukami. VAROVANIE! Pri prácach na kmeňoch sa musí vždy upevniť zachytávací dra- pák. Zachytávací drapák sa pomocou zadnej rukoväte pritlačí na kmeň. Potom zatlačte prednú rukoväť do smeru línie rezu. Dra- pák sa príp. musí použiť ako vedenie pre ďalšie pílenie. Použi- tie zachytávacieho drapáka pri pílení stromov a hrubých vetiev zvyšuje vašu bezpečnosť, uľahčuje prácu a znižuje zaťaženie vibráciami. Pri prekážkach medzi rezaným materiálom a reťazovou pílou sa musí píla vypnúť. Počkajte, kým bude úplne vypnutá. Noste bez- pečnostné rukavice a odstráňte prekážku. Ak sa reťaz musí od- strániť, potom sa musia dodržať pokyny uvedené v príslušnej ka- pitole k montáži reťaze. Po čistení a opätovnej montáži sa musí uskutočniť skúšobný chod. Pri vibráciách alebo mechanických zvukoch už s pílou nepracujte a obráťte sa na vášho predajcu. ÚDRŽBA VAROVANIE! Pred každým čistením, inšpekciou alebo opravou prístroja sa musí zabezpečiť, aby bol motor vypnutý a vychladený. Aby sa zabránilo neželanému zapáleniu, odpojte zapaľovacie sviečky na svorkách. Rešpektujte pokyny pre pravidelnú údržbu, prípravu pred použitím a údržbovú dennú rutinu. Neodborná údržba môže viesť k ťažkým poško- deniam prístroja. Ošetrenie po každom použití

Prach na povrchu filtra sa dá odstrániť tak, že filter vyklopete na tvrdom povrchu. Na čistenie filtračnej tkaniny sa musia oddeliť dve polovice fil- tra a filtračná tkanina sa musí vyčistiť kefou. Ak sa použije stlačený vz- duch, fúkajte vždy zvnútra von. Na spojenie sa musia polovice filtra na okraji stlačiť k sebe tak, že bude počuteľné zapadnutie.sk Údržba 228 2500045_b

Vodiacu lištu demontujte a olejovú prípojku skontrolujte vzhľadom na znečistenie. (1) Olejová prípojka

Pri demontovanej vodiacej lište odstráňte z drážky a z olejovej prípojky drevitú múčku. Reťazové koleso namažte cez prípojku mazania na špičke lišty. (1) Olejová prípojka (2) Prípojka mazania (3) Reťazové koleso

Prístroj skontrolujte vzhľadom na výstup paliva a uvoľnené upevnenia, ako aj na škody na veľkých dieloch, predovšetkým na tesneniach ruko- vätí a držiaku vodiacej lišty. Škody sa musia pred najbližším použitím píly odstrániť. Pravidelné údržbové práce

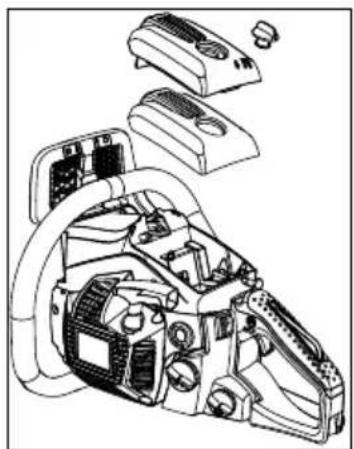

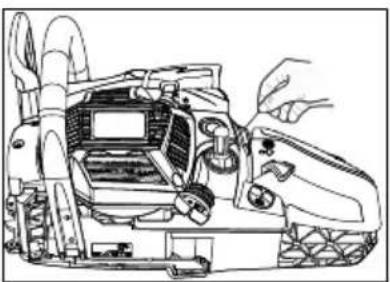

Nahromadenie prachu medzi rebrami valca vedú k prehriatiu motora. Kontrolujte a čistite rebrá valca pravidelne; na tento účel sa musí od- strániť vzduchový filter a kryt valca. Pri montáži krytu valca dbajte na to, aby sa správne položili drôty a puzdrá spínača.

(a) Pomocou drôteného háku vytiahnite filter z plniaceho hrdla. (1) Palivový filter (b) Filter rozoberte a opláchnite, príp. vymeňte. VAROVANIE! Po demontáži filtra pridržte koniec sacej rúry pomocou klieští. Pri montáži filtra dbajte na to, aby sa do sacej rúry nedostali žiadne filtračné vlákna alebo prach.

3. Zapaľovacia sviečka

Elektródy vyčistite drôtenou kefou a medzeru v prípade potreby opäť nastavte na 0,65 mm. Typ zapaľovacích sviečok: NHSP LD L8RTF alebo CHAMPION RCJ7Y alebo NGK BPMR7AÚdržba pílovej reťaze a vodiacej lišty 2500045_b 229

Skontrolujte vzhľadom na trhliny a silné opotrebenie, ktoré by mohlo prekážať reťazovému pohonu. Pri silnom opotrebovaní reťazové koleso vymeňte. Nikdy nemontujte novú reťaz na opotrebované reťazové ko- leso alebo opotrebovanú reťaz na nové reťazové koleso.

5. Predné a zadné tlmiče

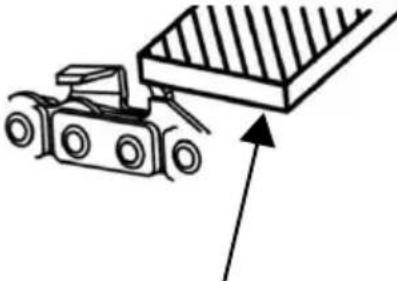

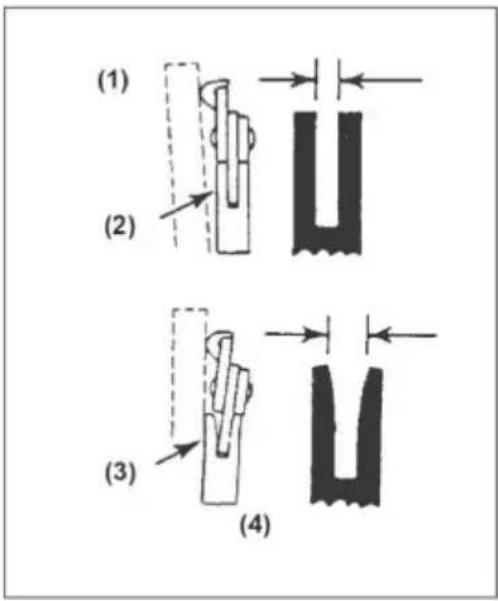

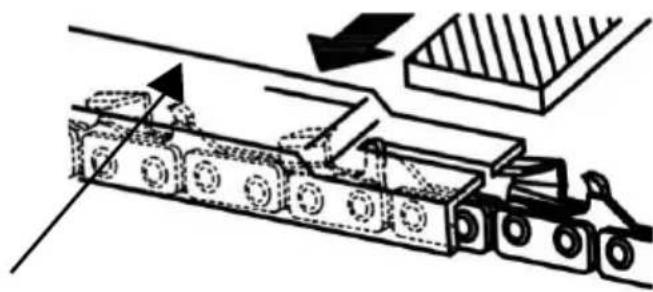

Vymeňte, ak je nalepená časť odlúpnutá alebo ak gumený diel vykazuje trhliny. Vymeňte, ak dorazový čap naráža na vnútornú stranu kovového dielu zadného tlmiča a keď sa zväčší vôľa kovového dielu. VAROVANIE! Používajte len náhradné diely uvedené v tejto príručke. Pri používaní iných dielov môže dôjsť k vážnym zraneniam. ÚDRŽBA PÍLOVEJ REŤAZE A VODIACEJ LIŠTY Reťaz VAROVANIE! Pre bezporuchovú a bezpečnú prevádzku musia byť články reťaze ostré. Dobrúsenie je potrebné, keď: je drevitá múčka ako jemný prášok si zavedenie píly vyžaduje zvýšené vy- naloženie sily rez neprebieha rovno vibrácie zosilnejú je zvýšená spotreba paliva. Predpisy pre nastavenie článkov reťaze: VAROVANIE! Noste bezpečnostnú obuv. Pred pílením: Uistite sa, že je pílová reťaz zaistená. Uistite sa, že je motor vypnutý. Na vašu reťaz použite okrúhly pilník vhodnej veľkosti. Typ reťaze: 6238: Oregon 91P 6240: Oregon 91P Veľkosť pilníka: 5/32" (4,0 mm) pre 91P Pilník nasaďte na článok reťaze a tlačte rovno dopredu. Pilník držte v zobrazenej polohe. Po nabrúsení každého článku reťaze skontrolujte rozmer hĺbky a spíľte na správny rozmer tak ako je to zobrazené na obrázku.sk Údržba pílovej reťaze a vodiacej lišty 230 2500045_b VAROVANIE! Predná hrana musí byť starostlivo zaoblená, aby sa znížilo nebezpečenstvo spätného rázu alebo pretrhnutia napínacieho pásu. Dbajte na to, aby mali všetky články reťaze rovnaké dĺžky a uhly hrán, ako je zobrazené na obrázku. Priemer pilníka Uhol hlavy zubu Uhol pod- rezania Uhol sklonu hlavy zubu (55 °) Rozmer hĺbky Uhol otáča- nia nástroja Uhol sklonu nástroja Bočný uhol Typ reťaze 91P 5/32" 30° 0° 80° 0,025" 95VPX 3/16" 30° 10° 80° 0,025" Rozmer hĺbky PilníkSkladovanie 2500045_b 231 Vodiaca lišta Vodiacu lištu sem tam otočte, aby sa dosiahlo rovnomerné opotrebovanie. Lišta musí byť vždy štvorhranná. Skontrolu- jte opotrebovanie lišty. Na lište a na vonkajšej strane článku reťaze priložte pravítko. Ak zistíte medzi obomi bodmi medzeru, je lišta v poriadku. Inak je lišta opotrebovaná. Potom sa musí opra- viť alebo vymeniť. (1) Pravítko (2) Medzera (3) Žiadna medzera (4) Reťaz naklonená VAROVANIE! Tabuľka obsahuje zoznam všetkých možných kombinácií medzi vodiacou lištou a reťazou s údajom kombinácií vhodných vždy pre každú reťazovú pílu, ktoré sú označené "*". Delenie Vodiaca lišta Reťaz Model reťa- zovej píly palec Dĺžka v palcoch/cm Šírka drážky v palcoch/cm Kód Kód 6238 6240 3/8” 14"/35 cm 0,050"/1,3 mm Oregon 140SDEA041 Oregon 91P053X

Pri výmene sa môžu použiť len hore uvedené vodiace lišty a reťaze. Pri nedovolených kombináciách vzniká riziko vážnych zranení a poškodení prístroja. SKLADOVANIE 1 Palivovú nádrž vyprázdnite a motor nechajte bežať, kým sa palivo nespotrebuje. 2 Vyprázdnite olejovú nádrž. 3 Vyčistite reťazovú pílu. 4 Prístroj uschovávajte na suchom mieste mimo dosahu detí. LIKVIDÁCIA ODPADU A OCHRANA ŽIVOTNÉHO PROSTREDIA Zvyšky reťazového oleja alebo 2-taktnej zmesi sa nikdy nesmú likvidovať do odpadovej siete, kanali- zácie alebo do pôdy; musia sa zlikvidovať podľa predpisov a ekologicky, napr. prostredníctvom zberného miesta škodlivých látok alebo skládky. Ak sa váš prístroj raz stane nepoužiteľným alebo ho už nebudete potrebovať, nelikvidujte ho spolu s domovým odpadom, ale podľa platných predpisov na ochranu životného prostredia. Starostlivo vyprázd- nite nádrž na olej/mazivo a palivo a zlikvidujte prípadné zvyškové množstvá prostredníctvom zberného miesta škodlivých látok alebo skládky. Aj samotný prístroj zlikvidujte prostredníctvom príslušného zber- ného/recyklačného miesta. Pritom sa môžu plastové a kovové časti oddeliť a recyklovať. Informácie o likvidácii materiálov a prístrojov dostanete na vašich lokálnych úradoch.sk Návod na vyhľadávanie porúch 232 2500045_b NÁVOD NA VYHĽADÁVANIE PORÚCH

PROBLÉM PRÍČINA NÁPRAVA

Skontrolujte palivo na prí- tomnosť vody a nevhodných zložiek zmesi Nahraďte vhodným palivom Skontrolujte, či motor nie je "zahltený" Odstráňte zapaľovaciu sviečku a vysušte ju Potom spúšťač znovu po- tiahnite bez vzduchovej klapky

1) Problém pri spúšťaní

VAROVANIE! Skontrolujte, či och- rana proti zľadova- teniu nie je zapnutá. Skontrolujte zapaľovanie Vymeňte zapaľovaciu sviečku Skontrolujte palivo na prí- tomnosť vody a nevhodných zložiek zmesi Nahraďte vhodným palivom Skontrolujte vzduchový a pa- livový filter vzhľadom na znečistenie Vyčistite

2) Chýbajúci výkon / ne-

dostatočné zrýchlenie / su- rový voľnobeh Skontrolujte nastavenie kar- burátora Ihlu znovu nastavte Skontrolujte kvalitu oleja Vymeňte3) Nevystupuje žiaden olej Skontrolujte olejový kanál a prípojky vzhľadom na znečis- tenie Vyčistite Ak máte dojem, že si prístroj vyžaduje né údržbové zásahy, obráťte sa na autorizovaný zákaznícky servis vo vašom okolí.Technické údaje 2500045_b 233 TECHNICKÉ ÚDAJE Typ 6238 6240 Číslo výrobku 127387 127392 Zdvihový objem 37,2 cm

Výkon motora max. 1,2 kW 1,5 kW Dĺžka vodiacej lišty (OREGON) 35 cm 140SDEA041 40 cm 160SDEA041 Užitočná dĺžka rezu 33 cm 37 cm Pílová reťaz (OREGON) 91P053X 91P057X Hrúbka noža 1,27 mm 1,27 mm Deliace reťazové koleso 3/8" 3/8" Počet zubov hnacej vetvy 6z/6T 6z/6T Brzda reťaze áno áno Počet otáčok voľnobehu 3100 ± 300 ot./min. 3100 ± 300 ot./min. Maximálny počet otáčok (s rezacím nástrojom) 11000 ot./min. 11000 ot./min. Max. rýchlosť reťaze 21 m/s 21 m/s Veľkosť palivovej nádrže 390 ml 390 ml Veľkosť nádrže reťazového oleja 210 ml 210 ml Pomer palivovej zmesi 40:1 40:1 Váha netto bez reťaze a vodiacej lišty, s prázdnymi nádržami 4,6 kg 4,6 kg Spotreba paliva pri maximálnom vý- kone motora 450 g/kWh 450 g/kWh Akustický výkon L

(EN ISO 11681) (K=3) 97,6 dB(A) 99,5 dB(A) Max. zrýchlenie vibrácií a vhw (K=1,5) Predná rukoväť 6,2 m/s

Zadná rukoväť 11,3 m/s

Garantovaný akustický výkon L

(2000/14/EC+2005/88/EC) 112 dB(A) 113 dB(A)sk Záruka 234 2500045_b ZÁRUKA Prípadné chyby materiálu alebo výrobné chyby na prístroji odstránime počas zákonnej premlčacej lehoty pre nároky na odstránenie chyby podľa našej voľby opravou alebo náhradným dodaním. Premlčacia lehota sa určuje vždy podľa legislatívy krajiny, v ktorej bol prístroj kúpený. Záruku poskytujeme len pri: odbornej manipulácii s prístrojom, dodržiavaní návodu na obsluhu, používaní originálnych náhradných dielov Záruka zaniká pri: pokusoch o opravu prístroja, technických zmenách na prístroji, používaní prístroja v rozpore s jeho určením (napr. na priemyselné alebo komunálne účely). Záruka sa nevzťahuje na: poškodenia laku, ktoré sa vždy považujú za bežné opotrebovanie, diely podliehajúce rýchlemu opotrebovaniu, ktoré sú v zozname náhradných dielov označené rámče- kom [xxx xxx (x)] spaľovacie motory – pre ne platia samostatné záručné podmienky príslušného výrobcu motorov Záručná doba začína plynúť dňom kúpy prostredníctvom prvého odberateľa. Rozhodujúci je dátum na originálom doklade o kúpe. V prípade uplatňovania nároku na poskytnutie záruky sa obráťte s týmto vyhlásením o záruke a dokladom o kúpe na vášho predajcu alebo na najbližší autorizovaný zákaznícky servis. Týmito záručnými podmienkami zostávajú zákonné nároky kupujúceho na odstránenie chýb voči predávajúcemu nedotknuté.

VYHLÁSENIE O ZHODE - ES

Týmto vyhlasujeme, že tento výrobok v prevedení, ktoré sme uvedli do prevádzky, zodpovedá požiadavkám harmonizovaných smerníc EÚ, bezpečnostných noriem EÚ a noriem platných pre tento výrobok. Výrobok Výrobca Splnomocnenec Reťazovej píly Výrobné číslo G4114116 AL-KO Geräte GmbH Ichenhauser Str. 14 D-89359 Kötz Andreas Hedrich Ichenhauser Str. 14 D-89359 Kötz Typ Smernice EÚ Harmonizované normy

Hlučnosť nameraná / zaručená 2006/42/EC 2000/14/EC 2014/30/EU
