INSTRUKCJA OBSŁUGI Solo 6240 AL-KO

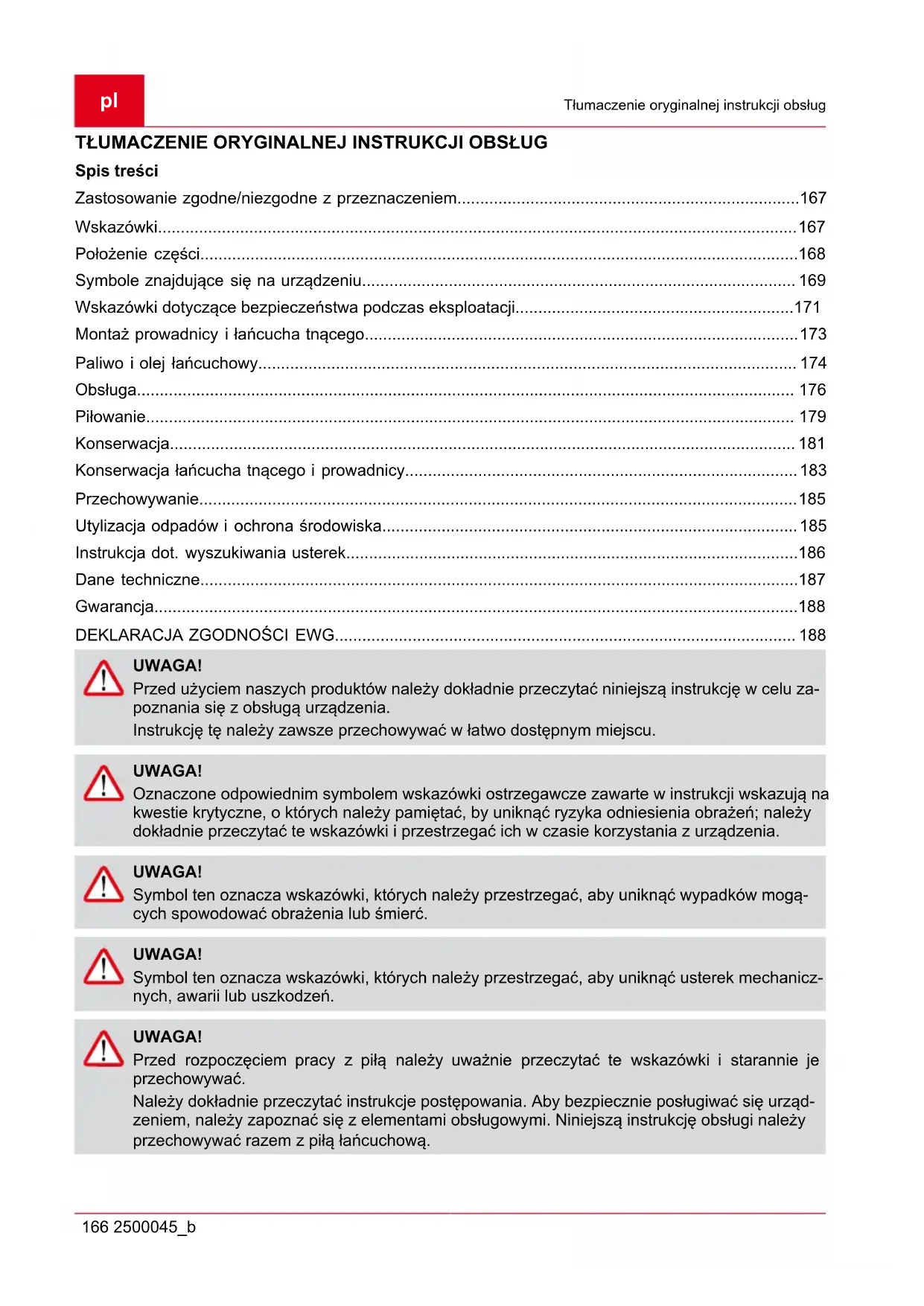

• Spis treści Zastosowanie zgodne/niezgodne z przeznaczeniem p. 167
• Wskazówki p. 167
• Położenie części p. 168
• Symbole znajdujące się na urządzeniu p. 169
• Wskazówki dotyczące bezpieczeństwa podczas eksploatacji p. 171

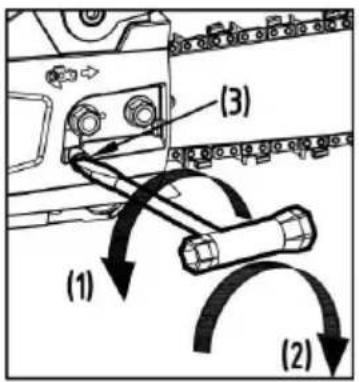

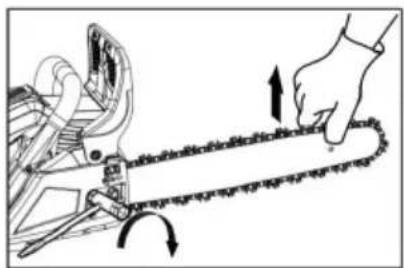

• Montaż prowadnicy i łańcucha tnącego p. 173
• Paliwo i olej łańcuchowy p. 174
• Obsługa p. 176
• Piłowanie p. 179
• Konserwacja p. 181
• Konserwacja łańcucha tnącego i prowadnicy p. 183
• Przechowywanie p. 185
• Utylizacja odpadów i ochrona środowiska p. 185
• Instrukcja dot. wyszukiwania usterek p. 186
• Dane techniczne p. 187
• Gwarancja p. 188
• DEKLARACJA ZGODNOŚCI EWG UWAGA! Przed użyciem naszych produktów należy dokładnie przeczytać niniejszą instrukcję w celu za- poznania się z obsługą urządzenia. Instrukcję tę należy zawsze przechowywać w łatwo dostępnym miejscu. UWAGA! Oznaczone odpowiednim symbolem wskazówki ostrzegawcze zawarte w instrukcji wskazują na kwestie krytyczne, o których należy pamiętać, by uniknąć ryzyka odniesienia obrażeń; należy dokładnie przeczytać te wskazówki i przestrzegać ich w czasie korzystania z urządzenia. UWAGA! Symbol ten oznacza wskazówki, których należy przestrzegać, aby uniknąć wypadków mogą- cych spowodować obrażenia lub śmierć. UWAGA! Symbol ten oznacza wskazówki, których należy przestrzegać, aby uniknąć usterek mechanicz- nych, awarii lub uszkodzeń. UWAGA! Przed rozpoczęciem pracy z piłą należy uważnie przeczytać te wskazówki i starannie je przechowywać. Należy dokładnie przeczytać instrukcje postępowania. Aby bezpiecznie posługiwać się urząd- zeniem, należy zapoznać się z elementami obsługowymi. Niniejszą instrukcję obsługi należy przechowywać razem z piłą łańcuchową.Tłumaczenie oryginalnej instrukcji obsług 2500045_b 167 UWAGA! Niebezpieczeństwo uszkodzenia słuchu! W normalnych warunkach eksploatacji osoba obsługująca urządzenie może być narażona na poziom ciśnienia akustycznego o wartości 80 dB(A) lub więcej. Piłę łańcuchową należy chwytać prawą dłonią za tylny uchwyt i lewą dłonią za przedni uchwyt. UWAGA! Ochrona przed hałasem! Podczas pracy z urządzeniem należy przestrzegać lokalnych przepisów. p. 188

ZASTOSOWANIE ZGODNE/NIEZGODNE Z PRZEZNACZENIEM

Piła łańcuchowa przeznaczona jest do piłowania pni drzew, kantówek oraz gałęzi, w zależności od dłu- gości cięcia. Może być stosowana wyłącznie do pracy z drewnem. W czasie użytkowania wymagane jest stosowanie wystarczających środków ochrony osobistej. W sposób jednoznaczny wyklucza się wszelkie inne zastosowania, np. do profesjonalnej pielęgnacji drzew. Za uszkodzenia lub obrażenia wywołane nieprawidłową obsługą urządzenia odpowiedzialność ponosi użytkownik/osoba obsługująca, nie produ- cent. W urządzeniu można używać wyłącznie podanych w instrukcji obsługi kombinacji łańcuchów tną- cych i mieczy. Zastosowanie zgodne z przeznaczeniem obejmuje również przestrzeganie wskazówek dotyczących bezpieczeństwa i obsługi zawartych w niniejszej instrukcji. Każda osoba pracująca z urząd- zeniem musi być zaznajomiona z jego obsługą i mieć świadomość istniejących zagrożeń. Ponadto na- leży ściśle przestrzegać obowiązujących przepisów dotyczących zapobiegania wypadkom. Muszą być także przestrzegane przepisy dotyczące medycyny pracy i ochrony pracy. W przypadku modyfikacji ur- ządzenia wygasa wszelka odpowiedzialność cywilna producenta za powstałe w następstwie szkody oraz gwarancja producenta na urządzenie. Urządzenie jest przeznaczone do pielęgnacji ogrodów w zastoso- waniach prywatnych. OSTRZEŹENIE! Należy przestrzegać krajowych przepisów dotyczących użytkowania pił łańcuchowych (ochrona pracy, środowisko naturalne)! WSKAZÓWKI Nawet w przypadku użytkowania urządzenia w sposób zgodny z przeznaczeniem nie można wykluczyć pewnego ryzyka resztkowego. Ze względu na typ i konstrukcję urządzenia nie można wykluczyć nastę- pujących niebezpieczeństw: Kontakt z niezabezpieczonym łańcuchem tnącym (rany cięte) Nagłe niepożądane ruchy miecza piły (rany cięte) Uszkodzenia słuchu w przypadku niezastosowania zalecanych ochronników Wdychanie szkodliwych cząstek i spalin pochodzących z silnika Kontakt skóry z benzyną Hałas. Niemożliwe jest uniknięcie określonego poziomu hałasu generowanego przez maszynę. Ge- nerowanie hałasu w miejscach publicznych wymaga uzyskania odpowiedniego zezwolenia; zezwo- lenie takie może być ograniczone do określonych pór dnia. Należy przestrzegać okresów ciszy. W związku z tym może być konieczne ograniczenie czasu pracy. W celu ochrony operatora i osób pracujących w bliskim otoczeniu należy nosić odpowiednie ochronniki słuchu.pl Położenie części 168 2500045_b Drgania. Ostrzeżenie: Rzeczywista wartość emisji drgań podczas eksploatacji piły łańcuchowej może odbiegać od wartości podanych w instrukcji lub danych producenta. Powodem tego mogą być następujące czynniki, które należy uwzględnić przed rozpoczęciem korzystania z urządzenia i w jego trakcie: Przestrzeganie wskazówek dotyczących używania piły łańcuchowej Sposób cięcia i obróbki ścinanego materiału Użytkowanie w sposób zgodny z instrukcją i prawidłowy stan piły łańcuchowej Ostrość i stan narzędzia tnącego Montaż opcjonalnych uchwytów antywibracyjnych i zamocowanie ich na obudowie piły łań- cuchowej Jeżeli po użyciu maszyny użytkownik stwierdzi nienaturalne uczucie w dłoniach lub przebarwienia skóry dłoni, powinien zrobić odpowiednią przerwę w pracy. Zaniechanie przerw w pracy może doprowadzić do powstania syndromu drżących rąk (HAVS).

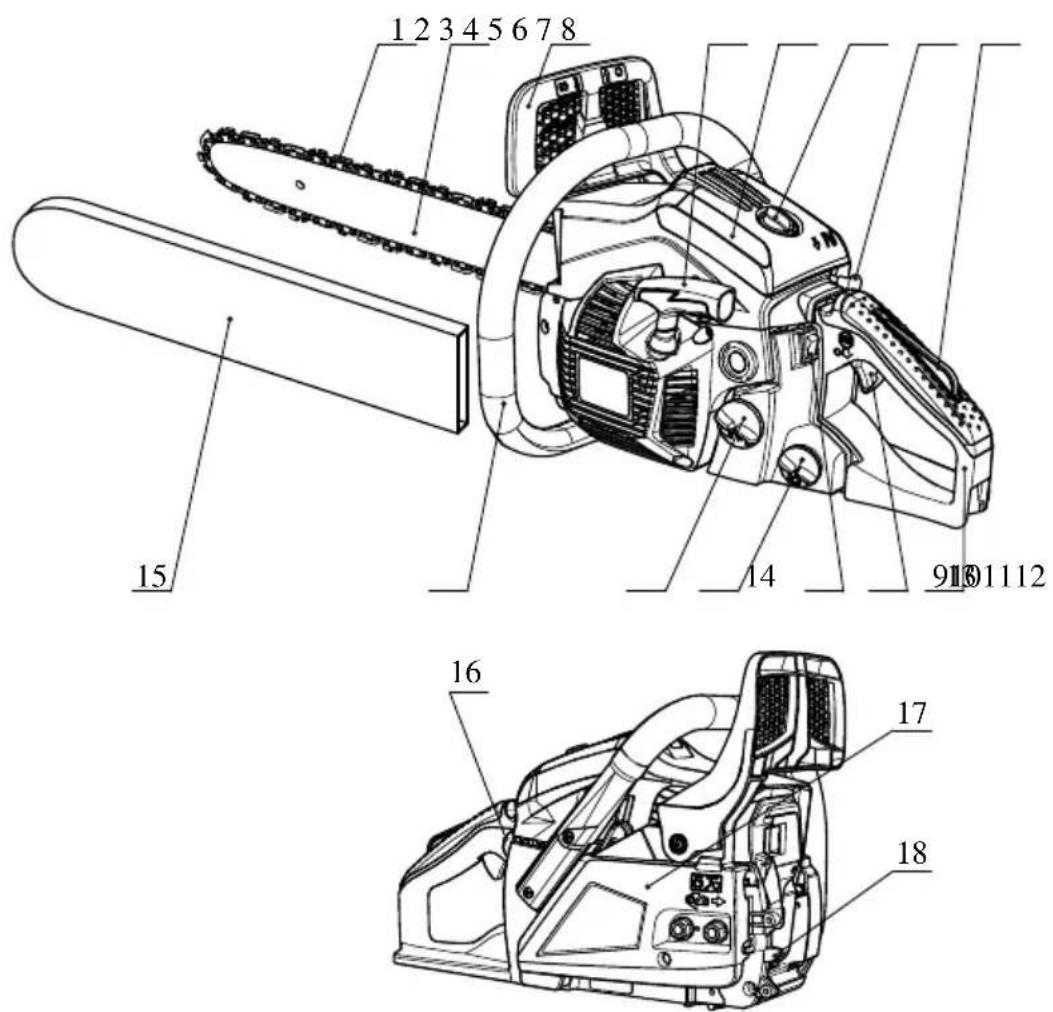

1 Łańcuch tnący 10 Dźwignia gazu 2 Prowadnica (miecz) 11 Wyłącznik silnika 3 Przednia osłona dłoni 12 Zbiornik oleju 4 Uchwyt rozrusznika 13 Zbiornik paliwaSymbole znajdujące się na urządzeniu 2500045_b 169 5 Pokrywa filtra powietrza 14 Przedni uchwyt 6 Nakrętka zabezpieczająca 15 Pokrywa ochronna prowadnicy 7 Przycisk klapy powietrza 16 Pompka paliwa 8 Blokada dźwigni gazu 17 Osłona sprzęgła 9 Tylny uchwyt 18 Ostroga zębata SYMBOLE ZNAJDUJĄCE SIĘ NA URZĄDZENIU Należy przeczytać wszystkie ostrzeżenia i przestrzegać ich. Ostrzeżenie! Niebezpieczeństwo odbicia. Zachować ostrożność ze względu na możliwość odbicia piły łańcuchowej i unikać kontaktu z końcówką prowadnicy. Nie pracować z piłą łańcuchową przy użyciu jednej ręki. Piłę łańcuchową należy zawsze obsługiwać obiema rękami. Należy nosić odpowiednie ochronniki uszu, oczu i głowy. Przed rozpoczęciem pracy z urządzeniem należy przeczytać instrukcję obsługi. Podczas pracy z urządzeniem należy stale nosić ochronne rękawice antywibracyjne. Podczas pracy z piłą łańcuchową należy stale nosić antypoślizgowe obuwie robocze. Na urządzeniu wytłoczono symbole mające na celu zapewnienie bezpiecznej eksploatacji i konserwacji. Należy zawsze przestrzegać tych wskazówek. Przyłącze do uzupełniania mieszanki paliwowej Położenie: przy pokrywie zbiornikapl Symbole znajdujące się na urządzeniu 170 2500045_b Przyłącze do uzupełnienia oleju łańcuchowego Położenie: przy pokrywie zbiornika oleju Użycie wyłącznika silnika: Ustawić wyłącznik w pozycji „0” – silnik zostanie natychmiast wyłączony. Położenie: z lewej strony tylnego uchwytu Użycie przycisku klapy powietrza: Wyciągnąć przycisk – klapa powietrza zamyka się, wcis- nąć przycisk – klapa powietrza otwiera się. Położenie: Pokrywa filtra powietrza Regulacja pompy olejowej: Za pomocą śrubokręta obrócić drążek w kierunku wskazy- wanym przez strzałkę aż do pozycji MAX w celu zwiększenia przepływu oleju lub do pozy- cji MIN w celu zmniejszenia przepływu oleju łańcuchowego. Położenie: dolna część jednostki napędowej Śruba znajdująca się pod oznaczeniem „H” służy do ustawiania mieszanki przy wysokiej prędkości obrotowej. Położenie: u góry z lewej strony na tylnym uchwycie Śruba znajdująca się pod oznaczeniem „L” służy do ustawiania mieszanki przy niższej prędkości obrotowej. Położenie: u góry z lewej strony na tylnym uchwycie Śruba znajdująca się nad oznaczeniem „T” służy do ustawienia prędkości obrotowej biegu jałowego. Położenie: u góry z lewej strony na tylnym uchwycie Wskazuje, w jakim kierunku zwalnia się (biała strzałka), a w jakim uruchamia się (czarna strzałka) blokadę łańcucha. Położenie: Przedniej części prowadnicy Wskazuje, w którym kierunku zamontowany jest łańcuch. Położenie: Przedniej części prowadnicy Gwarantowany poziom ciśnienia akustycznego: – 112 dB dla 6238 – 113 dB dla 6240 Ręczne uruchomienie silnikaWskazówki dotyczące bezpieczeństwa podczas eksploatacji 2500045_b 171 WSKAZÓWKI DOTYCZĄCE BEZPIECZEŃSTWA PODCZAS EKSPLOATACJI Przed rozpoczęciem pracy z urządzeniem Przed użyciem naszych produktów należy dokładnie przeczytać niniejszą instrukcję w celu za- poznania się z obsługą urządzenia. Nigdy nie należy pracować z piłą łańcuchową, będąc zmęczonym, chorym, pod wpływem stresu, po zażyciu leków powodujących zmęczenie lub znajdując się pod wpływem alkoholu czy nar- kotyków. W miejscu pracy z piłą łańcuchową musi być zapewniona należyta wentylacja. Nigdy nie należy włączać lub obsługiwać urządzenia w zamkniętych pomieszczeniach lub budynkach. Spaliny zawierają niebezpieczny tlenek węgla. Nie używać piły spalinowej przy silnym wietrze, złej pogodzie, złej widoczności lub przy bardzo wysokich/niskich temperaturach. Sprawdzić, czy na drzewie nie znajdują się obumarłe gałęzie, które mogłyby spaść podczas ścinania. Używać antypoślizgowego obuwia ochronnego, przylegającej do ciała odzieży oraz ochronni- ków oczu, uszu oraz głowy. Nosić rękawice antywibracyjne. Uważa się, że wibracje i niskie tem- peratury mogą spowodować tzw. objaw Raynauda, który dotyka palców poszkodowanej osoby. Bladość i odrętwienie palców. Ponieważ nie wiadomo, od jakiego minimalnego obciążenia mogą wystąpić powyższe dolegliwości, zaleca się niezwłoczne zastosowanie następujących środków ostrożności. Chronić ciało przed zimnem, przede wszystkim głowę, gardło, stopy, kostki, dłonie i nadgarstki. Częściej robić przerwy, dbać o dobre ukrwienie poprzez wykonywanie energicz- nych ćwiczeń ramionami oraz unikać palenia. Piła łańcuchowa zawsze musi być naostrzona. Należy starannie pielęgnować piłę, w tym także system antywibracyjny. Używanie tępego łań- cucha wydłuża czas cięcia; dociskanie takiego łańcucha do drewna zwiększa obciążenie rąk wywołane wibracjami. Piła posiadająca luźne części lub uszkodzone/zużyte amortyzatory wi- bracji wytwarza większe wibracje. Ograniczyć czas pracy. Nawet w przypadku przestrzegania wszystkich podanych środków ostrożności nie można wykluczyć odrętwienia palców lub pows- tania tzw. zespołu cieśni nadgarstka. W przypadku regularnego wzgl. ciągłego używania urząd- zenia należy dokładnie sprawdzać stan dłoni i palców. Jeżeli wystąpi któryś z opisanych wyżej objawów, należy niezwłocznie skonsultować się z lekarzem. Ostrożnie obchodzić się z paliwem. Wytrzeć rozlane paliwo, a przed uruchomieniem silnika odsunąć piłę na odległość min. 3 m od miejsca uzupełniania paliwa. W miejscach, w których miesza się, przelewa, wlewa lub przechowuje paliwo nie mogą znajdo- wać się żadne źródła iskier ani płomieni. Nie palić tytoniu podczas pracy z paliwem oraz obsługi piły. Podczas uruchamiania silnika i piłowania uważać, by w pobliżu piły łańcuchowej nie znajdowały się osoby trzecie. W obszarze pracy nie mogą znajdować się ludzie ani zwierzęta. W czasie uruchamiania i eksploatacji piły dzieci, zwierzęta domowe i osoby postronne muszą zachować odstęp min. 10 m. Rozpocząć piłowanie dopiero wtedy, gdy w obszarze roboczym nie znajdują się żadne osoby, zapewniona jest stabilna pozycja ciała i możliwe jest bezpieczne wyminięcie opadającego pnia. Kiedy silnik jest uruchomiony, mocno trzymać piłę obiema dłońmi. Uchwyty piły mocno objąć kciukami i palcami. Uważać, by żadna część ciała nie miała kontaktu z piłą, kiedy silnik jest włączony. Przed urucho- mieniem silnika sprawdzić, czy łańcuch nie styka się z przedmiotami lub osobami. Piłę przenosić tylko wtedy, gdy silnik jest wyłączony. Podczas przenoszenia prowadnica i łań- cuch powinny być skierowane do tyłu, a tłumik znajdować się z dala od ciała. Przed każdym użyciem piły łańcuchowej sprawdzić, czy nie posiada ona zużytych, poluzo- wanych lub wymienionych części. Nie wolno używać piły łańcuchowej, jeżeli jest uszkodzona, nieprawidłowo nastawiona, niekompletna lub poszczególne jej części nie są wystarczająco za- mocowane. Pamiętać, że łańcuch zatrzymuje się, gdy dźwignia gazu zostanie zwolniona.pl Wskazówki dotyczące bezpieczeństwa podczas eksploatacji 172 2500045_b Za wyjątkiem punktów zawartych w instrukcji obsługi piła łańcuchowa może być konserwowana wyłącznie przez wykwalifikowanych specjalistów (np. użycie niewłaściwych narzędzi do demontażu koła zamachowego lub do przytrzymywania koła zamachowego podczas demontażu sprzęgła może spowodować uszkodzenia strukturalne koła zamachowego i w efekcie jego wypadnięcie podczas eksploatacji). Przed odłożeniem piły wyłączyć silnik. Podczas cięcia małych gałęzi i młodych pędów należy zachować szczególną ostrożność, ponieważ małe części mogą dostać się do łańcucha i zostać wyrzucone w stronę operatora. Podczas cięcia naprężonych gałęzi należy uważać, aby nie zostać uderzonym, gdy naprężenie us- tąpi i gałąź odskoczy. Uchwyty muszą być zawsze suche, czyste i niezabrudzone paliwem lub mieszanką paliwową. Zachować ostrożność w przypadku odbicia piły. Odbicie to ruch prowadnicy piły do góry, który wys- tępuje, gdy łańcuch na końcu prowadnicy zetknie się z przedmiotem. W przypadku odbicia może dojść do niebezpiecznej utraty kontroli nad piłą. Pamiętać, że podczas transportu pokrywa ochronna musi być nałożona na prowadnicę. Bezpiecznie ułożyć urządzenie na czas transportu, by uniknąć wycieku paliwa, uszkodzeń lub obrażeń. Środki ostrożności na wypadek odbicia OSTRZEŹENIE! Odbicie może nastąpić, gdy koniec prowadnicy zetknie się z przedmiotem lub gdy łańcuch zak- leszczy się w rzazie. Zetknięcie końca prowadnicy z przedmiotem może wywołać błyskawiczną reakcję, która spowoduje, że prowadnica zostanie odrzucona w górę i w stronę operatora. W przypadku zakleszczenia łańcucha w górnej części prowadnicy może ona szybko odskoczyć w kier- unku operatora. Każda z tych reakcji może spowodować utratę kontroli nad piłą i w efekcie ciężkie obrażenia. Nie należy polegać wyłącznie na wbudowanych zabezpieczeniach piły. W czasie używania piły łań- cuchowej należy podjąć określone działania, aby wykluczyć wypadki lub obrażenia podczas pracy. (1) Wiedza o tym, w jaki sposób dochodzi do odbicia, pozwala zmniejszyć lub wyeliminować moment zaskoczenia. Nieoczekiwane zdarzenia zawsze niosą ze sobą ryzyko wypadków. (2) Przy włączonym silniku prowadzić piłę w bezpieczny sposób obiema dłońmi, trzymając prawą dłoń na tylnym uchwycie, a lewą na przednim uchwycie. Mocno i bezpiecznie objąć uchwyty kciukami i palcami. Mocne chwycenie uchwytów zmniejsza niebezpieczeństwo od- bicia i pozwala na bezpieczne prowadzenie piły. Nie zmniejszać siły chwytu. (3) Uważać, by w obszarze pracy nie znajdowały się żadne przeszkody. Unikać stykania się końca prowadnicy z pniem drzewa, gałęzią lub innymi przeszkodami, które mogą wystąpić w czasie pracy z piłą. (4) Piłować przy wysokich prędkościach obrotowych silnika. (5) Nie pracować wyżej niż na wysokości ramion. (6) Przestrzegać wskazówek producenta piły łańcuchowej dotyczących ostrzenia i konser- wacji. (7) Należy używać wyłącznie wskazanych przez producenta prowadnic i łańcuchów zamien- nych lub produktów równoważnych.Montaż prowadnicy i łańcucha tnącego 2500045_b 173 MONTAŻ PROWADNICY I ŁAŃCUCHA TNĄCEGO Zakres dostawy piły łańcuchowej standardowo obejmuje następujące części: (1) Jednostka napędowa (2) Łańcuch tnący (3) Prowadnica (miecz) (4) Pokrywa ochronna prowadnicy (5) Klucz nasadowy (6) Pilnik Otworzyć opakowanie i zamontować prowadnicę oraz łańcuch tnący na jednostce napędowej w następujący sposób. OSTRZEŹENIE! Łańcuch tnący ma bardzo ostre krawędzie. W celu zapewnienia bezpieczeństwa należy nosić rękawice ochronne. 1 Pociągnąć osłonę w kierunku przedniego uchwytu, aby upewnić się, że blokada łańcucha nie jest włączona. 2 Poluzować dwie nakrętki (12), po czym wyjąć osłonę sprzęgła (13) i element dystansowy (11). 3 Założyć łańcuch na koło łańcuchowe, założyć łańcuch tnący na pro- wadnicę i zamontować prowadnicę na jednostce napędowej. Włożyć nakrętkę napinającą łańcuch (8) w dolny otwór (7) prowadnicy, za- montować osłonę sprzęgła i ręcznie dokręcić nakrętkę zabezpiecza- jącą. Zwrócić uwagę, aby trzpień (9) osłony sprzęgła znalazł się w ot- worze (10) podstawy silnika. (7) Otwór (8) Nakrętka mocująca łańcuch (9) Osłona sprzęgła (10) Otwór (11) Element dystansowy (12)Osłona sprzęgła (13) Nakrętki ADVICE Zwrócić uwagę na prawidłowy kierunek przesuwu łańcucha tnącego. (1) Kierunek ruchupl Paliwo i olej łańcuchowy 174 2500045_b 1 Zamontować prowadnicę i założyć łańcuch na prowadnicę i koło łań- cuchowe. 2 Włożyć nakrętkę napinającą łańcuch w dolny otwór prowadnicy, za- montować osłonę sprzęgła i ręcznie dokręcić nakrętkę zabezpiecza- jącą. 3 Trzymać prowadnicę końcem do góry i wyregulować naprężenie łań- cucha, obracając śrubę napinającą do momentu, aż ogniwa łańcu- cha będą prosto przylegać do spodu prowadnicy. 4 Trzymać prowadnicę końcem do góry i dokręcić nakrętki (12-15 Nm). Następnie przesunąć łańcuch ręcznie i sprawdzić, czy porusza się płynnie i jest odpowiednio naprężony. W razie potrzeby dodatkowo wyregulować łańcuch przy zdjętej osłonie. 5 Dokręcić śrubę napinającą. (1) Luzowanie (2) Dokręcanie (3) Śruba napinająca łańcuch UWAGA! Prawidłowe naprężenie łańcucha jest bardzo ważne. Nieprawi- dłowe naprężenie może powodować przedwczesne zużycie pro- wadnicy lub częste spadanie łańcucha z prowadnicy. Szcze- gólną ostrożność należy zachować w przypadku nowego łań- cucha, ponieważ przy pierwszym użyciu może on ulec rozciąg- nięciu. Ostroga zębata jest elementem wyposażenia piły łańcuchowej. Przed pierwszym użyciem należy ją przykręcić do piły. Ostrogę zębatą trzeba zamocować na przodzie piły za pomocą dwóch śrub.

PALIWO I OLEJ ŁAŃCUCHOWY

PALIWO Silniki są smarowane specjalnym olejem przeznaczonym do chłod- zonych powietrzem dwusuwowych silników benzynowych. Jeżeli taki olej nie jest dostępny, należy użyć oleju z dodatkiem przeciwutleniacza do chłodzonych powietrzem silników dwusuwowych.

ZALECANA MIESZANKA BENZYNY 40 : OLEJ 1

(JASO FC lub ISO EGC do silników dwusuwowych chłodzonych powie- trzem). Silniki te są certyfikowane do eksploatacji z benzyną bezoło- wiową.Paliwo i olej łańcuchowy 2500045_b 175 OSTRZEŹENIE! Paliwo jest łatwopalne. W pobliżu paliwa nie palić tytoniu i nie dopuścić do powstawania płomieni oraz iskier. UWAGA! 1 PALIWO BEZ OLEJU (BENZYNA SUROWA) – Bardzo szybko powoduje ciężkie uszkodzenia wewnętrznych części silnika. 2 OLEJ DO SILNIKÓW CZTEROSUWOWYCH lub CHŁOD- ZONYCH WODĄ SILNIKÓW DWUSUWOWYCH – Może powodować zabrudzenia świec zapłonowych, zatykanie ot- worów spustowych lub sklejenie pierścieni tłokowych.

SPORZĄDZANIE MIESZANKI PALIWOWEJ

1 Odmierzyć ilości benzyny i oleju, które powinny zostać zmies- zane. 2 Wlać nieco benzyny do czystego, dopuszczonego do użytku zbiornika na paliwo. 3 Dodać cały olej i dobrze wymieszać. 4 Dodać pozostałą benzynę i mieszać przez co najmniej minutę. 5 Zbiornik wyraźnie oznaczyć na zewnętrznej stronie, by uniknąć pomylenia go ze zbiornikiem z benzyną lub innymi zbiornikami.

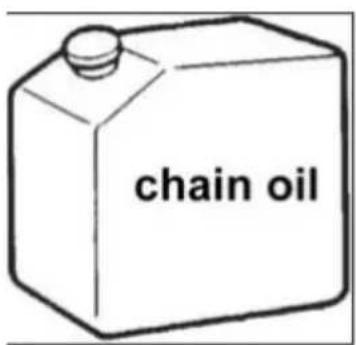

W ciągu całego roku należy stosować specjalny olej łańcuchowy. ADVICE Nie używać starego lub regenerowanego oleju, ponieważ może on uszkodzić pompę oleju.pl Obsługa 176 2500045_b OBSŁUGA

1 Poluzować i zdjąć pokrywę zbiornika paliwa i oleju. Pokrywę odłożyć w niezapylonym miejscu. 2 Zatankować urządzenie paliwem i wypełnić zbiornik oleju olejem łańcuchowym do poziomu 80%. 3 Ponownie mocno dokręcić pokrywę zbiornika paliwa i oleju oraz ew. wytrzeć rozlane paliwo. 4 Obrócić wyłącznik do pozycji „I”. 5 Naciskać pompkę paliwa do momentu, aż napłynie do niej pa- liwo. (1) Olej (4) Pompka paliwa (2) Paliwo (5) Przycisk klapy powietrza (3) Wyłącznik silnika 6 Wyciągnąć przycisk klapy powietrza. Klapa powietrza zostanie zamknięta, a dźwignia gazu znajdzie się w pozycji startowej. ADVICE W przypadku ponownego uruchomienia bezpośrednio po wyłąc- zeniu silnika. Otworzyć klapę powietrza. ADVICE Po wyciągnięciu przycisk klapy powietrza nie powraca do po- zycji roboczej, nawet jeżeli dźwignia gazu jest przytrzymywana lub przycisk zostanie wciśnięty palcem. Aby przycisk klapy po- wietrza powrócił do pozycji roboczej, należy nacisnąć dźwignię gazu. 1 Docisnąć do przodu pokrywę ochronną przedniego uchwytu, aby włączyć blokadę łańcucha. 1 Mocno trzymając piłę na podłożu, energicznie pociągnąć za linkę roz- rusznika. 1 Gdy nastąpi zapłon, natychmiast nacisnąć dźwignię gazu, aby przy- cisk klapy powietrza powrócił do pozycji roboczej, i uruchomić silnik za pomocą uchwytu rozrusznika. 2 Pociągnąć pokrywę ochronną przedniego uchwytu do góry w stronę uchwytu, aby zwolnić blokadę. Następnie rozgrzać silnik, przytrzy- mując lekko wysuniętą dźwignię gazu.Obsługa 2500045_b 177 OSTRZEŹENIE! Przed uruchomieniem silnika sprawdzić, czy łańcuch nie styka się z przedmiotami lub osobami. Przed każdym włączeniem pa- miętać, że włączona jest blokada łańcucha.

SPRAWDZANIE ZASILENIA OLEJEM

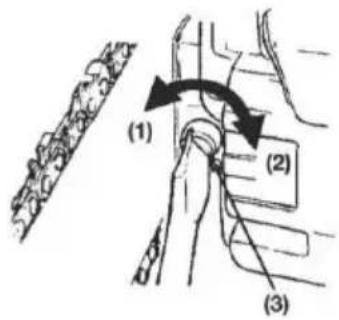

Po włączeniu silnika uruchomić łańcuch ze średnią prędkością i sprawdzić, czy olej łańcuchowy rozpryskuje się jak na rysunku. Przepływ oleju łańcuchowego można zmienić za pomocą śrubokręta, który należy wprowadzić do otworu znajdującego się na dole po stro- nie sprzęgła. Olej łańcuchowy wyregulować odpowiednio do warunków pracy. (1) Wałek nastawczy do regulacji przepływu oleju łańcuchowego Obrót wałka w kierunku przeciwnym do ruchu wskazówek zegara – zwiększenie przepływu oleju Obrót wałka w kierunku ruchu wskazówek zegara – zmniejszenie prze- pływu oleju UWAGA! Gdy paliwo wyczerpie się, również zbiornik oleju powinien być prawie pusty. Przy każdym uzupełnianiu paliwa należy napełnić również zbiornik oleju.

KONTROLA DZIAŁANIA SPRZĘGŁA

Przed każdym użyciem należy sprawdzić, czy łańcuch się nie porusza, kiedy piła pracuje na biegu jałowym. OSTRZEŹENIE! Podczas użytkowania piłę należy mocno trzymać obiema dłońmi, lewą dłonią na przednim uchwycie, a prawą na tylnym uchwycie, nawet jeżeli operator jest osobą leworęczną.

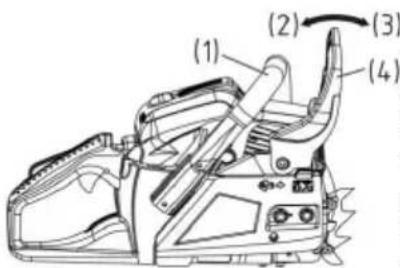

Blokada łańcucha natychmiast zatrzymuje łańcuch, jeżeli piła odskoczy wskutek odbicia. Standardowo blokada uruchamia się automatycznie w wyniku działa- nia sił bezwładności. Może też zostać uruchomiona ręcznie poprzez dociśnięcie dźwigni hamulca (przedniej osłony uchwytu) do przodu. Gdy blokada zostanie uruchomiona, z podstawy dźwigni hamulca wys- unie się biały stożek. (1) Przedni uchwyt (2) Zwolnienie (3) Blokada (4) Osłona przedniego uchwytu W celu zwolnienia blokady należy pociągnąć przednią osłonę uchwytu w stronę przedniego uchwytu, aż słyszalne będzie kliknięcie.pl Obsługa 178 2500045_b OSTRZEŹENIE! Gdy blokada zadziała, puścić dźwignię gazu, by zmniejszyć prędkość obrotową silnika. Ciągła eksploatacja z uruchomi- oną blokadą powoduje silne nagrzewanie sprzęgła, które może powodować usterki. Codziennie należy sprawdzać, czy blokada działa prawidłowo. W tym celu należy postępować w następujący sposób:

2) Trzymać piłę łańcuchową poziomo, puścić przedni uchwyt, końcem

prowadnicy dotknąć pniaka lub kawałka drewna i sprawdzić, czy blok- ada zadziała. Siła działania blokady zależy od wielkości prowadnicy. Jeżeli blokada nie zadziała, należy zwrócić się do naszego dystrybutora w celu przekazania urządzenia do serwisu.

OCHRONA PRZED ZAMARZNIĘCIEM GAŹNIKA

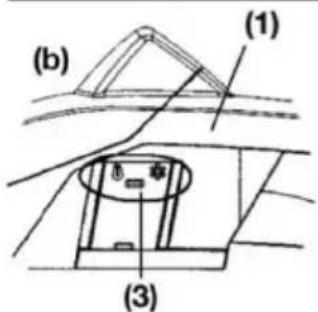

Jeżeli piła łańcuchowa jest używana w temperaturach 0 – 5°C i przy wy- sokiej wilgotności powietrza, w gaźniku może tworzyć się lód; może to negatywnie wpływać na moc silnika lub zakłócać jego działanie. (1) Pokrywa cylindra (2) Symbol nasłonecznienia (3) Symbol śniegu (a) Tryb normalny (b) Tryb ochrony przed zamarzaniem Produkt ten jest wyposażony w klapę wentylacyjną znajdującą się po prawej stronie na pokrywie cylindra. Przez nią doprowadzane jest do silnika gorące po- wietrze, które pozwala uniknąć oblodzenia. W normalnych warunkach należy używać piły w trybie standardowym, tzn. w trybie ustawionym w momencie dostarczenia urządzenia. Jeżeli jednak zachodzi ryzyko oblodzenia, przed użyciem należy usta- wić tryb ochrony przed zamarzaniem. Jeżeli piła nadal będzie używana w trybie ochrony przed zamarzaniem, mimo iż temperatury wzrosną do standardowych wartości, może to spowodować problemy z uruchamia- niem silnika lub jego pracą z normalną prędkością obrotową; dlatego piłę należy przełączyć na tryb normalny, gdy tylko ryzyko oblodzenia przestanie występować.

(1) Pokrywa cylindra (2) Przycisk klapy powietrza (3) Osłona przeciwlodowa 1 Wyłączyć silnik za pomocą wyłącznika. 2 Wyjąć pokrywę filtra powietrza i filtr powietrza, następnie zdjąć przy- cisk klapy powietrza z pokrywy cylindra. 3 Poluzować śruby mocujące pokrywę cylindra (tj. trzy śruby po wewnętrznej i jedną śrubę po zewnętrznej stronie pokrywy) i zdjąć pokrywę cylindra. 4 Docisnąć palcem osłonę przeciwlodową po prawej stronie pokrywy cylindra w dół i zdjąć osłonę. 5 Osłonę przeciwlodową ustawić w taki sposób, by symbol śniegu był skierowany do góry. Następnie ponownie umieścić osłonę w pokry- wie cylindra. 6 Ponownie zamontować pokrywę cylindra i umieścić wszystkie inne części na właściwej pozycji.Piłowanie 2500045_b 179

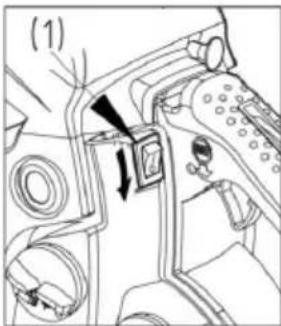

1 Puścić dźwignię gazu i na kilka minut pozostawić silnik pracujący na biegu jałowym. 2 Ustawić wyłącznik w pozycji „O” (STOP). (1) Wyłącznik silnika PIŁOWANIE OSTRZEŹENIE! Przed rozpoczęciem pracy należy przeczytać rozdział „Wska- zówki dotyczące bezpieczeństwa podczas eksploatacji”; naj- pierw należy przetestować działanie piły na łatwych do piłowania pniach. W ten sposób można łatwiej zapoznać się z działaniem urządzenia. Należy zawsze przestrzegać instrukcji bezpieczeństwa, które ew. mogą ograniczyć używanie piły łańcuchowej. Należy zawsze przestrzegać instrukcji bezpieczeństwa. Piła łań- cuchowa może być używana wyłącznie do cięcia drewna. Nie wolno jej używać do obróbki innych materiałów. W przypadku innych materi- ałów występuje inny poziom drgań i niebezpieczeństwo odbicia może być większe. Nie jest także możliwe przestrzeganie instrukcji bezpiec- zeństwa. Nie używać piły łańcuchowej jako dźwigni do podnoszenia, przenoszenia lub rozdzielania przedmiotów. Nie należy umieszczać jej na przymocowanych na stałe stojakach. Narzędzia lub inne urządzenia, które nie odpowiadają wskazaniom producenta, nie mogą być podłąc- zane do wału odbioru napędu. Piły nie trzeba wciskać w rzaz z dużą siłą. Podczas pracy na maksym- alnych obrotach wymagany jest jedynie niewielki nacisk. Piłę należy sprawdzać pod kątem uszkodzeń codziennie przed każdym użyciem oraz po każdym upadku lub w razie innych wypadków. Jeżeli moc silnika zostanie zwiększona w momencie, gdy łańcuch jest zablokowany w rzazie, może to spowodować uszkodzenie sprzęgła. Jeżeli łańcuch tnący utknie w rzazie, nie należy próbować wyciągać go na siłę, lecz użyć klina lub dźwigni, aby otworzyć rzaz. Ochrona przed odbiciem Piła jest wyposażona w blokadę łańcucha, która przy prawidłowej eks- ploatacji zatrzymuje łańcuch w momencie odbicia. Działanie blokady łańcucha należy sprawdzać przed każdym użyciem; w tym celu należy włączyć piłę na 1 lub 2 sekundy na pełnych obrotach i nacisnąć przed- nią osłonę dłoni do przodu. Łańcuch musi się natychmiast zatrzymać, a silnik nadal pracować z pełną prędkością obrotową. Jeżeli łańcuch nie zatrzyma się lub zatrzyma się z opóźnieniem, przed użyciem należy wy- mienić taśmę hamulcową i bęben sprzęgła.pl Piłowanie 180 2500045_b W celu zminimalizowania ryzyka związanego z odbiciem bardzo ważne jest, aby przed każdym użyciem piły sprawdzać prawidłowe działa- nie blokady łańcucha oraz wystarczającą ostrość łańcucha. Usun- ięcie zabezpieczeń, niewłaściwa konserwacja lub nieprawidłowa wy- miana prowadnicy bądź łańcucha mogą zwiększyć ryzyko odniesienia poważnych obrażeń w wyniku odbicia piły. Ścinanie drzew 1 Kierunek upadku drzewa należy ustalić na podstawie warunków wia- trowych, nachylenia drzewa, umiejscowienia ciężkich gałęzi, dalszej pracy wykonywanej po ścięciu drzewa oraz innych czynników. 2 Usunąć wszelkie przedmioty z obszaru wokół drzewa oraz zwrócić uwagę na stabilność pozycji roboczej oraz bezpieczną drogę wyco- fania. 3 Po stronie upadku drzewa wykonać w pniu nacięcie na 1/3 jego gru- bości. 4 Po przeciwległej stronie nacięcia, nieco ponad jego linią, wykonać cięcie obalające. OSTRZEŹENIE! Przed ścięciem drzewa należy ostrzec przed niebezpieczeńst- wem wszystkich ewentualnie znajdujących się w pobliżu pra- cowników. (A) Nacięcie (B) Cięcie obalające Przepiłowywanie i okrzesywanie OSTRZEŹENIE! 1 Zawsze należy zwracać uwagę na stabilność podłoża i sta- bilność drzewa. 2 Należy brać pod uwagę to, że ścięty pień może się stoczyć. 3 Aby uniknąć odbicia piły, należy przeczytać wskazówki za- warte w rozdziale „Wskazówki dotyczące bezpieczeństwa podczas eksploatacji”. Przed rozpoczęciem pracy sprawd- zić kierunek siły gnącej w pniu, który ma zostać przepiło- wany. Piłowanie zawsze należy kończyć po stronie przeciw- nej do kierunku wyginania się pnia, aby prowadnica nie zak- leszczyła się w rzazie. Piłowanie pnia nieułożonego na podpórkach Przepiłować pień do połowy, następnie przetoczyć go i zakończyć piło- wanie z drugiej strony. Piłowanie pnia ułożonego na podpórkach W zaznaczonym na powyższej ilustracji obszarze A przepiłować pień na ponad 1/3 grubości od dołu do góry, a następnie resztę od góry do dołu. W obszarze B przepiłować pień na ponad 1/3 grubości od góry do dołu, a następnie od dołu do góry.Konserwacja 2500045_b 181 Okrzesywanie ściętego pnia Należy najpierw sprawdzić kierunek wyginania się gałęzi. Następnie wykonać płytkie nacięcie po stronie ściśniętej, aby gałąź nie została ro- zerwana. Przepiłować gałąź po stronie naprężonej. OSTRZEŹENIE! Należy pamiętać, że przecięta gałąź może odskoczyć. Odcinanie gałęzi Ciąć najpierw od dołu do góry, a następnie od góry do dołu. OSTRZEŹENIE! 1 Należy zwrócić uwagę na stabilne podłoże lub użyć drabiny. 2 Nie pracować poza bezpiecznym obszarem. 3 Nie pracować wyżej niż na wysokości ramion. 4 Piłę chwytać zawsze obiema dłońmi. OSTRZEŹENIE! Przy pracy na pniach zawsze należy umieścić ostrogę zębatą. Ostrogę zębatą należy docisnąć do pnia za pomocą tylnego uch- wytu. Następnie docisnąć przedni uchwyt w kierunku linii cięcia. Ostrogę należy pozostawić jako element pomocniczy do ew. dalszego piłowania. Użycie ostrogi zębatej podczas piłowania drzew i grubych gałęzi zwiększa bezpieczeństwo, ułatwia pracę i zmniejsza obciążenie wywołane przez wibracje. W razie wystąpienia przeszkód pomiędzy piłowanym materi- ałem a piłą należy wyłączyć piłę. Odczekać, aż piła całkowi- cie się zatrzyma. Założyć rękawice ochronne i usunąć przes- zkodę. Jeżeli konieczne jest zdjęcie łańcucha, należy przestrze- gać wskazówek zawartych w odpowiednim rozdziale opisują- cym montaż łańcucha. Po oczyszczeniu i ponownym montażu należy przeprowadzić próbę działania. W razie wystąpienia wi- bracji lub szumów mechanicznych należy zaprzestać używania piły i zwrócić się do dystrybutora. KONSERWACJA OSTRZEŹENIE! Przed każdym czyszczeniem, przeglądem i każdą naprawą ur- ządzenia należy upewnić się, że silnik jest wyłączony i wychłod- zony. Odłączyć świecę zapłonową, aby uniknąć niepożądanego zapłonu. Należy przestrzegać wskazówek dotyczących regularnej konserwacji, przygotowania urządzenia przed użyciem oraz codziennych czynności konserwacyjnych. Nieprawidłowa konserwacja może spowodować poważne uszkodzenia urządzenia.pl Konserwacja 182 2500045_b Konserwacja po każdym użyciu

W celu usunięcia pyłu z powierzchni filtra należy postukać nim o t- wardą powierzchnię. W celu oczyszczenia tkaniny filtra należy oddzie- lić od siebie dwie połowy filtra i wyczyścić tkaninę za pomocą szczotki. W przypadku używania sprężonego powietrza przedmuchiwanie należy zawsze wykonywać od wewnątrz na zewnątrz. Aby złączyć ze sobą obie połowy filtra, należy je ścisnąć na krawędziach, aż zatrzasną się i słychać będzie kliknięcie.

Zdemontować prowadnicę i sprawdzić przyłącze oleju pod kątem zab- rudzeń. (1) Przyłącze oleju

3. Prowadnica (miecz)

Po zdemontowaniu prowadnicy usunąć mączkę drzewną z rowka i przyłącza oleju. Nasmarować koło łańcuchowe przez przyłącze smarowe na końcu pro- wadnicy. (1) Przyłącze oleju (2) Przyłącze smarowe (3) Koło łańcuchowe

Sprawdzić urządzenie pod kątem wycieków paliwa, poluzowanych mo- cowań oraz uszkodzeń większych części, przede wszystkim sprawd- zić uszczelnienia uchwytów i mocowanie prowadnicy. Usterki należy usunąć przed kolejnym użyciem piły łańcuchowej. Regularna konserwacja

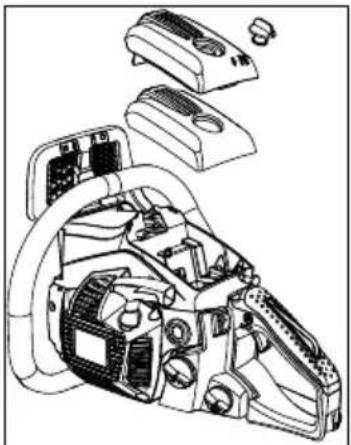

Nagromadzenie pyłu pomiędzy żebrami cylindra prowadzi do przegrza- nia silnika. Należy regularnie sprawdzać i czyścić żebra cylindra; w tym celu należy zdemontować filtr powietrza i pokrywę cylindra. Przy mon- tażu pokrywy cylindra zwracać uwagę, aby prawidłowo założyć prze- wody i tulejki wyłącznika.

(a) Wyciągnąć filtr z króćca wlewowego za pomocą haczyka z drutu. (1) Filtr paliwa (b) Rozmontować i przepłukać wzgl. wymienić filtr. OSTRZEŹENIE! Po zdemontowaniu filtra przytrzymać końcówkę rury ssącej za pomocą kleszczy. Przy montażu filtra uważać, aby do rury ssącej nie przedost- ały się włókna filtra lub pył.Konserwacja łańcucha tnącego i prowadnicy 2500045_b 183

Oczyścić elektrody za pomocą drucianej szczoteczki i w razie potrzeby ponownie ustawić szczelinę na 0,65 mm. Typ świecy zapłonowej: NHSP LD L8RTF lub CHAMPION RCJ7Y, lub

Sprawdzić pod kątem zarysowań lub znacznego zużycia, które mogą zakłócić działanie napędu łańcuchowego. W przypadku znacznego zu- życia należy wymienić koło łańcuchowe. Nigdy nie należy montować nowego łańcucha na zużyte koło łańcuchowe ani zużytego łańcucha na nowe koło łańcuchowe.

5. Amortyzatory przednie i tylne

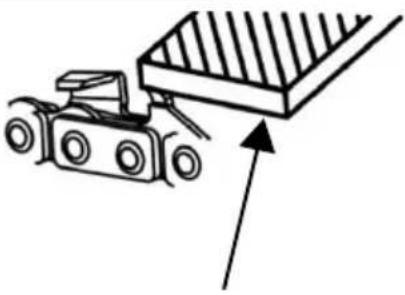

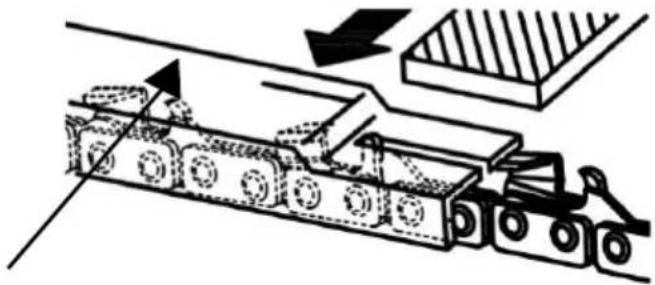

Wymienić, jeżeli naklejona część jest oderwana lub gumowa część po- siada pęknięcia. Wymienić, jeżeli kołek oporowy dotyka wewnętrznej strony części metalowej tylnego amortyzatora i zwiększył się luz części metalowej. OSTRZEŹENIE! Używać tylko części zamiennych podanych w niniejszej in- strukcji. Zastosowanie innych części może doprowadzić do poważnych obrażeń. KONSERWACJA ŁAŃCUCHA TNĄCEGO I PROWADNICY Łańcuch tnący OSTRZEŹENIE! Aby możliwe było zapewnienie płynnej, bezpiecznej pracy, ogniwa łańcucha muszą być wystarczająco ostre. Ostrzenie należy wykonać, jeżeli: mączka drzewna przybiera postać drobnego proszku, wprowadzenie piły wymaga dużego wysiłku, cięcie nie przebiega prosto, wibracje nasilają się, zużycie paliwa jest podwyższone. Wskazówki dot. ustawiania ogniw łańcucha: OSTRZEŹENIE! Nosić rękawice ochronne. Przed naostrzeniem: Upewnić się, że łańcuch tnący jest zabezpieczony. Upewnić się, że silnik jest wyłączony. Do ostrzenia używać pilnika okrągłego o wielkości odpowiedniej do posiadanego łańcucha.pl Konserwacja łańcucha tnącego i prowadnicy 184 2500045_b Typ łańcucha: 6238: Oregon 91P 6240: Oregon 91P Wielkość pilnika: 5/32" (4,0 mm) dla 91P Przyłożyć pilnik do ogniwa łańcucha i przesunąć w linii prostej do przodu. Przytrzymać pilnik we wskazanej pozycji. Po naostrzeniu każdego ogniwa łańcucha sprawdzić głębokość i spiłować w sposób przedstawiony na rysunku aż do uzyskania odpowiedniego wymiaru. OSTRZEŹENIE! Aby zmniejszyć ryzyko odbicia lub zerwania paska, krawędź przednią należy starannie zao- krąglić. Zwrócić uwagę na to, aby wszystkie ogniwa łańcucha miały tę samą długość i te same kąty krawędzi, jak to przedstawiono na rysunku. Średnica pilnika Kąt wysokości głowy zęba Kąt podcięcia Kąt nachy- lenia głowy zęba (55°) Wymiar głębokości Kąt obrotu narzędzia Kąt nachyle- nia narzędzia Promieniowy kąt natarcia Typ łańcucha 91P 5/32" 30° 0° 80° 0,025" 95VPX 3/16" 30° 10° 80° 0,025" Wymiar głębokości PilnikPrzechowywanie 2500045_b 185 Prowadnica (miecz) Od czasu do czasu odwracać prowadnicę, by uzyskać równomierne zużycie. Prowadnica zawsze musi być czworokątna. Skontrolować prowadnicę pod kątem zużycia. Przyłożyć linijkę do prowadnicy i do zewnętrznej strony ogniwa łańcucha. Jeżeli pomiędzy tymi dwoma punktami jest odstęp, stan prowadnicy jest prawidłowy. W przeciwnym wypadku pro- wadnica jest zużyta. Należy ją wówczas napra- wić lub wymienić. (1) Linijka (2) Odstęp (3) Brak od- stępu (4) Pochyl- ony łańcuch OSTRZEŹENIE! Poniższa tabela zawiera listę wszystkich możliwych kombinacji prowadnic i łańcuchów. Kombi- nacje odpowiednie dla danego modelu piły oznaczono symbolem „*”. Podziałka Prowadnica (miecz) Łańcuch Model piły łańcuchowej Cale Długość w calach/cm Szerokość rowka w calach/cm Kod Kod 6238 6240 3/8" 14"/35 cm 0,050"/1,3 mm Oregon 140SDEA041 Oregon 91P053X

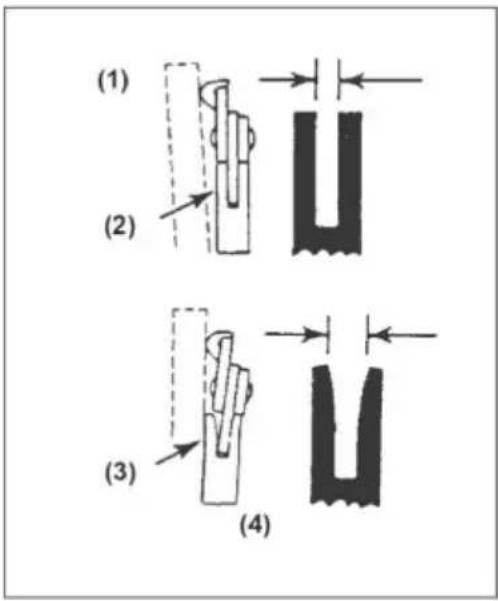

Przy wymianie wolno stosować wyłącznie podane wyżej rodzaje prowadnic i łańcuchów. Zastosowanie niedozwolonych kombinacji stwarza ryzyko poważnych obrażeń i uszkodzenia urządzenia. PRZECHOWYWANIE 1 Opróżnić zbiornik paliwa i pozostawić silnik włączony do momentu, aż paliwo zostanie całkowicie zużyte. 2 Opróżnić zbiornik oleju. 3 Wyczyścić piłę. 4 Urządzenie przechowywać w suchym miejscu, niedostępnym dla dzieci.

UTYLIZACJA ODPADÓW I OCHRONA ŚRODOWISKA

Pozostałości oleju łańcuchowego lub mieszanki do silników dwusuwowych nie wolno wylewać do ście- ków, kanalizacji lub gleby; należy je zutylizować zgodnie z przepisami i zasadami ochrony środowiska, np. przekazać do punktu zbiórki lub na składowisko odpadów niebezpiecznych. Jeżeli urządzenie nie nadaje się do użytku lub nie jest już potrzebne, nie należy go wyrzucać wraz z od- padami domowymi, lecz zutylizować zgodnie z obowiązującymi przepisami o ochronie środowiska. Na- leży dokładnie opróżnić zbiorniki oleju, smaru oraz paliwa i przekazać ewentualne resztki do utylizacji w punkcie zbiórki lub na składowisku odpadów niebezpiecznych. Samo urządzenie należy również prze- kazać do utylizacji w odpowiednim punkcie zbiórki/recyklingu. Części wykonane z materiałów sztucznychpl Instrukcja dot. wyszukiwania usterek 186 2500045_b i części metalowe można rozmontować i poddać recyklingowi. Informacje na temat utylizacji materiałów i urządzeń można uzyskać w lokalnych urzędach.

Sprawdzić, czy paliwo nie za- wiera wody lub nieodpowied- nich składników. Zastąpić odpowiednim pali- wem. Sprawdzić, czy silnik nie jest zalany. Wyjąć i osuszyć świecę zapło- nową. Następnie ponownie pociąg- nąć rozrusznik bez klapy po- wietrza.

1) Problemy z rozruchem

OSTRZEŹENIE! Sprawdzić, czy nie jest włąc- zona ochrona przed oblodzeniem. Sprawdzić zapłon. Wymienić świecę zapłonową. Sprawdzić, czy paliwo nie za- wiera wody lub nieodpowied- nich składników. Zastąpić odpowiednim pali- wem. Sprawdzić filtr powietrza i pa- liwa pod kątem zanieczyszc- zeń. Oczyścić.

2) Mała moc/niedostateczne

przyspieszenie/nierówna praca na biegu jałowym Sprawdzić ustawienie gaź- nika. Na nowo ustawić iglice. Sprawdzić jakość oleju. Wymienić.3) Olej nie wypływa. Sprawdzić kanał oleju i przyłącza oleju pod kątem zanieczyszczenia. Oczyścić. Jeżeli mają Państwo wrażenie, że urządzenie wymaga innych zabiegów konserwacyjnych, prosimy zwrócić się do autoryzowanego punktu obsługi klienta w Państwa regionie.Dane techniczne 2500045_b 187 DANE TECHNICZNE Typ 6238 6240 Nr art. 127387 127392 Pojemność skokowa 37,2 cm

Maks. moc silnika 1,2 kW 1,5 kW Długość Prowadnica (OREGON) 35 cm 140SDEA041 40 cm 160SDEA041 Długość użyteczna cięcia 33 cm 37 cm Łańcuch tnący (OREGON) 91P053X 91P057X Grubość noża 1,27 mm 1,27 mm Podziałka koła łańcuchowego 3/8" 3/8" Liczba zębów cięgna napędowego 6 z./6 nap. 6 z./6 nap. Blokada łańcucha tak tak Prędkość obrotowa na biegu jałowym 3100 ± 300 obr./min 3100 ± 300 obr./min Maksymalna prędkość obrotowa (z narzędziem tnącym) 11 000 obr./min 11 000 obr./min Maks. prędkość łańcucha 21 m/s 21 m/s Pojemność zbiornika paliwa 390 ml 390 ml Pojemność zbiornika oleju łańcuchow- ego 210 ml 210 ml Stosunek składników mieszanki pali- wowej 40:1 40:1 Masa netto bez łańcucha i prowadnicy, z pustymi zbiornikami 4,6 kg 4,6 kg Zużycie paliwa przy maksymalnej mocy silnika 450 g/kWh 450 g/kWh Moc akustyczna L

(EN ISO 11681) (K=3) 108,4 dB(A) 110,1 dB(A) Wartość ciśnienia akustycznego L

(EN ISO 11681) (K=3) 97,6 dB(A) 99,5 dB(A) Maks. przyspieszenie drgań a vhw (K=1,5) Przedni uchwyt 6,2 m/s

Gwarantowana moc akustyczna L

(2000/14/WE+2005/88/WE) 112 dB(A) 113 dB(A)pl Gwarancja 188 2500045_b GWARANCJA Ewentualne błędy materiałowe oraz produkcyjne w urządzeniu usuwamy zgodnie z naszym wyborem poprzez naprawę lub dostawę zastępczą przed ustawowo określonym terminem upływu prawa do doch- odzenia roszczeń z tytułu wad. Termin upływu reguluje każdorazowo prawo obowiązujące w kraju, w którym urządzenie zostało zakupione. Nasze zobowiązanie gwarancyjne obowiązuje tyl- kow przypadku: prawidłowego obchodzenia się z urządzeniem, przestrzegania instrukcji obsługi stosowania oryginalnych części zamiennych Gwarancja wygasa w przypadku: podjęcia prób napraw urządzenia dokonania zmian technicznych w urządzeniu nzastosowania niezgodnego z przeznaczeniem (np. w ramach działalności gospodarczej lub komunalnej). Z gwarancji wyłączone są: uszkodzenia lakieru spowodowane normalnym zużyciem, części ulegające zużyciu, które w karcie części zamiennych zamieszczone są w ramce [xxx xxx (x)] silniki spalinowe – dla nich obowiązują oddzielne przepisy gwarancyjne danego producenta silnika. Okres gwarancji rozpoczyna się od dnia zakupu przez pierwszego odbiorcę. W tym przypadku obo- wiązuje data na oryginalnym dowodzie zakupu. W przypadku dochodzenia roszczeń gwarancyjnych na- leży zwrócić się z tym oświadczeniem gwarancyjnym oraz paragonem potwierdzającym zakup urządze- nia do sprzedawcy, u którego urządzenie zostało zakupione lub do najbliższego autoryzowanego punktu obsługi klienta. Niniejsze zobowiązanie gwarancyjne nie narusza prawa kupującego do dochodzenia roszczeń u sprzedawcy z tytułu wad.

DEKLARACJA ZGODNOŚCI EWG

Niniejszym oznajmiamy, że ten produkt w wykonaniu dopuszczonym do obrotu odpowiada zharmonizowanym przepisom wytycznych UE, normom bezpieczeństwa UE i normom odnoszącym się do produktu. Produkt Producent Pełnomocnik Piły łańcuchowej Numer seryjny G4114116 AL-KO Geräte GmbH Ichenhauser Str. 14 D-89359 Kötz Andreas Hedrich Ichenhauser Str. 14 D-89359 Kötz Typ Wytyczne UE Normy zharmonizowane 2006/42/EC 2000/14/EC 2014/30/EU

EN ISO 14982:2009 EN ISO 22868:2011 Ocena zgodności 2000/14/EC Anexo V Notyfikowana Kötz, 03.05.2016
