BRUKSANVISNING Solo 6240 AL-KO

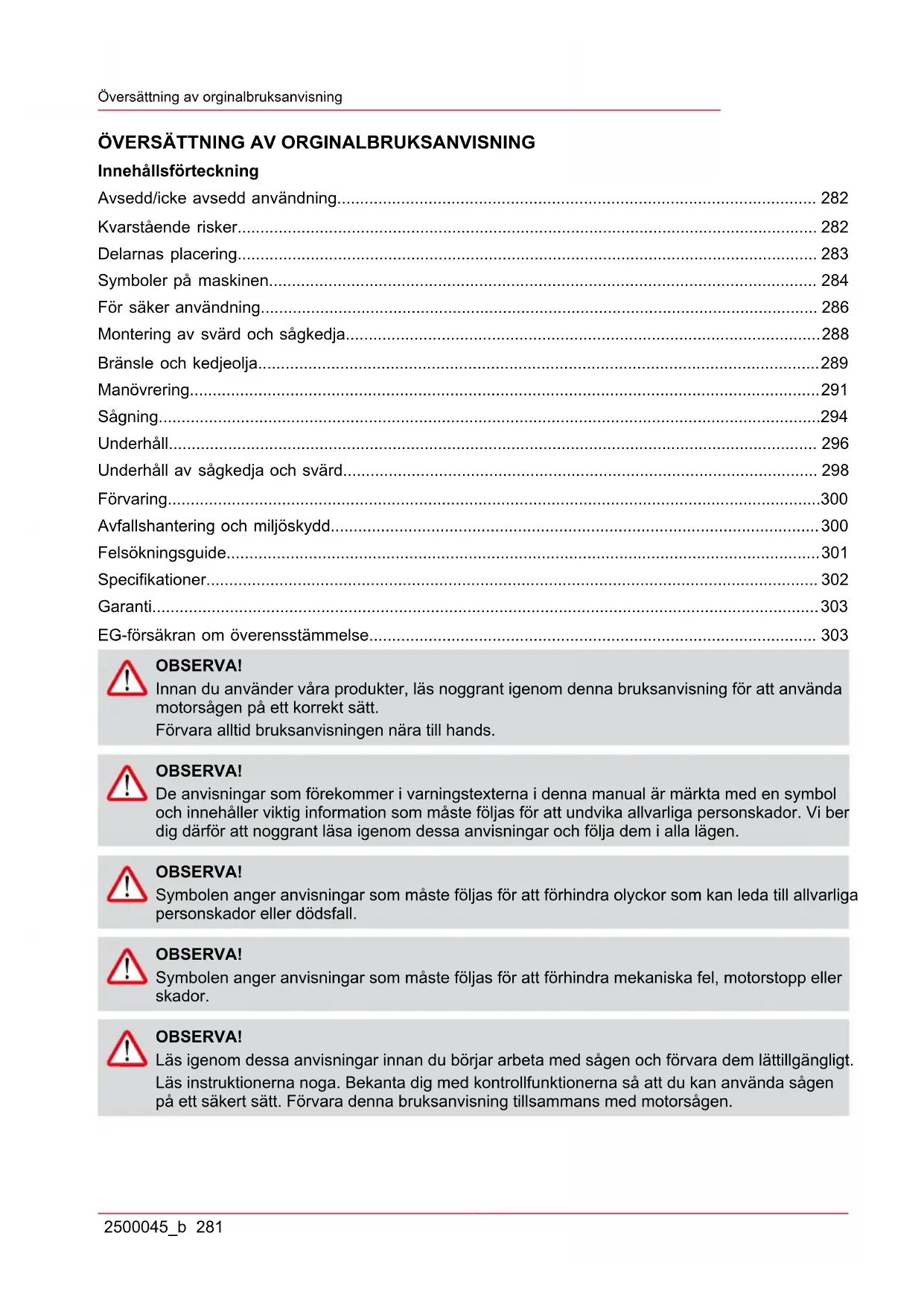

• Innehållsförteckning Avsedd/icke avsedd användning p. 282
• Kvarstående risker p. 282
• Delarnas placering p. 283
• Symboler på maskinen p. 284
• För säker användning p. 286

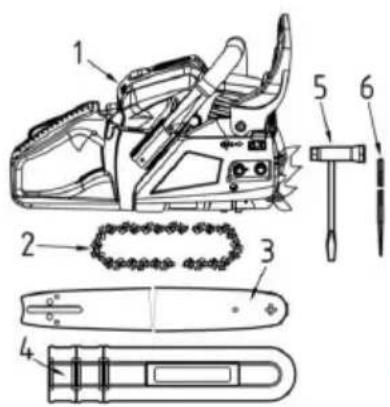

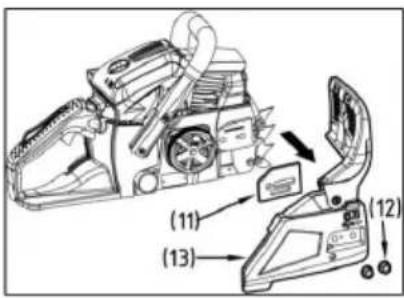

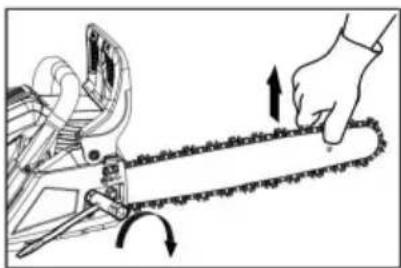

• Montering av svärd och sågkedja p. 288
• Bränsle och kedjeolja p. 289
• Manövrering p. 291
• Sågning p. 294
• Underhåll p. 296
• Underhåll av sågkedja och svärd p. 298
• Förvaring p. 300
• Avfallshantering och miljöskydd p. 300
• Felsökningsguide p. 301
• Specifikationer p. 302
• Garanti p. 303
• EG-försäkran om överensstämmelse OBSERVA! Innan du använder våra produkter, läs noggrant igenom denna bruksanvisning för att använda motorsågen på ett korrekt sätt. Förvara alltid bruksanvisningen nära till hands. OBSERVA! De anvisningar som förekommer i varningstexterna i denna manual är märkta med en symbol och innehåller viktig information som måste följas för att undvika allvarliga personskador. Vi ber dig därför att noggrant läsa igenom dessa anvisningar och följa dem i alla lägen. OBSERVA! Symbolen anger anvisningar som måste följas för att förhindra olyckor som kan leda till allvarliga personskador eller dödsfall. OBSERVA! Symbolen anger anvisningar som måste följas för att förhindra mekaniska fel, motorstopp eller skador. OBSERVA! Läs igenom dessa anvisningar innan du börjar arbeta med sågen och förvara dem lättillgängligt. Läs instruktionerna noga. Bekanta dig med kontrollfunktionerna så att du kan använda sågen på ett säkert sätt. Förvara denna bruksanvisning tillsammans med motorsågen.sv Översättning av orginalbruksanvisning 282 2500045_b OBSERVA! Risk för hörselskador! Under normala driftförhållanden kan motorsågen utsätta användaren för en bullernivå på upp till 80 dB (A). Motorsågen ska hållas med den högra handen på det bakre handtaget och den vänstra handen på det främre handtaget. OBSERVA! Använd hörselskydd! Följ även lokala föreskrifter när du använder sågen. p. 303

AVSEDD/ICKE AVSEDD ANVÄNDNING

Motorsågen är avsedd för sågning i trädstammar och virke samt för sågning av grenar enligt den tillgäng- liga såglängden. Får uteslutande användas i material av trä. Tillfredsställande personlig skyddsutrust- ning (PPE) enligt uppgifter i denna bruksanvisning krävs under användning. Alla andra program vi. T. ex. professionell trädvård i trädet är undantagna. Tillverkaren ansvarar inte för skador eller olyckor som har förorsakats av felaktig användning från användarens/operatörens sida. Endast de kombinationer av sågkedjor och svärd som anges i bruksanvisningen får användas. Som del av den avsedda användnin- gen ingår också uppmärksammandet av säkerhetsreferenser, samt instruktionerna i bruksanvisningen. Personer som använder sågen måste vara utbildade och förtrogna med den och i förväg tänka över alla eventuella faror. Dessutom måste samtliga gällande reglerna för förebyggande av olyckor följas in i minsta detalj. Övriga allmänna regler som gäller arbetshälsa och säkerhet ska beaktas. Vid förändringar av motorsågen frånsäger sig tillverkaren allt ansvar även för de skador som kan uppstå till följd av en sådan förändring. Detta leder också till att garantin upphör att gälla. Motorsågen är avsedd för använd- ning i hemmaträdgården. VARNING! Observera de nationella reglerna för användning av kedjesågar! (Arbete säkerhet, miljö)

Även om verktyget används korrekt finns alltid kvarstående risker som måste beaktas. Beroende på verktygets typ och konstruktion finns följande potentiella faror: Kontakt med den oskyddade sågkedjan (skärsår) Oväntad, plötslig rörelse från sågsvärdet (skärsår) Hörselskador, om inget föreskrivet hörselskydd används Inandning av giftiga partiklar och avgaser från förbränningsmotorn Hudkontakt med bränsle Buller. En viss grad av buller från verktyget kan inte undvikas. Rutinmässigt, bullrigt ska vara reglerat och utföras under begränsad tidslängd. Ta regelbundna raster och begränsa eventuellt arbetstiden till ett minimum. För användarens personliga skydd och även skydd för personer som vistas i närheten ska lämpligt hörselskydd bäras. Vibration. Varning: Det faktiska vibrationsvärdet vid användning av sågen kan avvika från det som anges i bruksanvisningen eller av tillverkaren. Detta kan bero på följande faktorer, vilka ska beaktas före eller under varje användning: om sågen används korrekt om sågningsmetoden och tillvägagångssättet är korrekt att sågen används enligt gällande regler skärpan och tillståndet i skärverktyget att handtagen är monterade för optimal vibrationsminimering och sitter fast i maskinkroppen.Delarnas placering 2500045_b 283 Om du upplever en obehaglig känsla i handen eller förändrad färg i huden när du slutar arbeta. Lägg in regelbundna raster. Om man inte gör regelbundna avbrott i arbetet finns risk för hand-arm-vibrations- syndrom. DELARNAS PLACERING

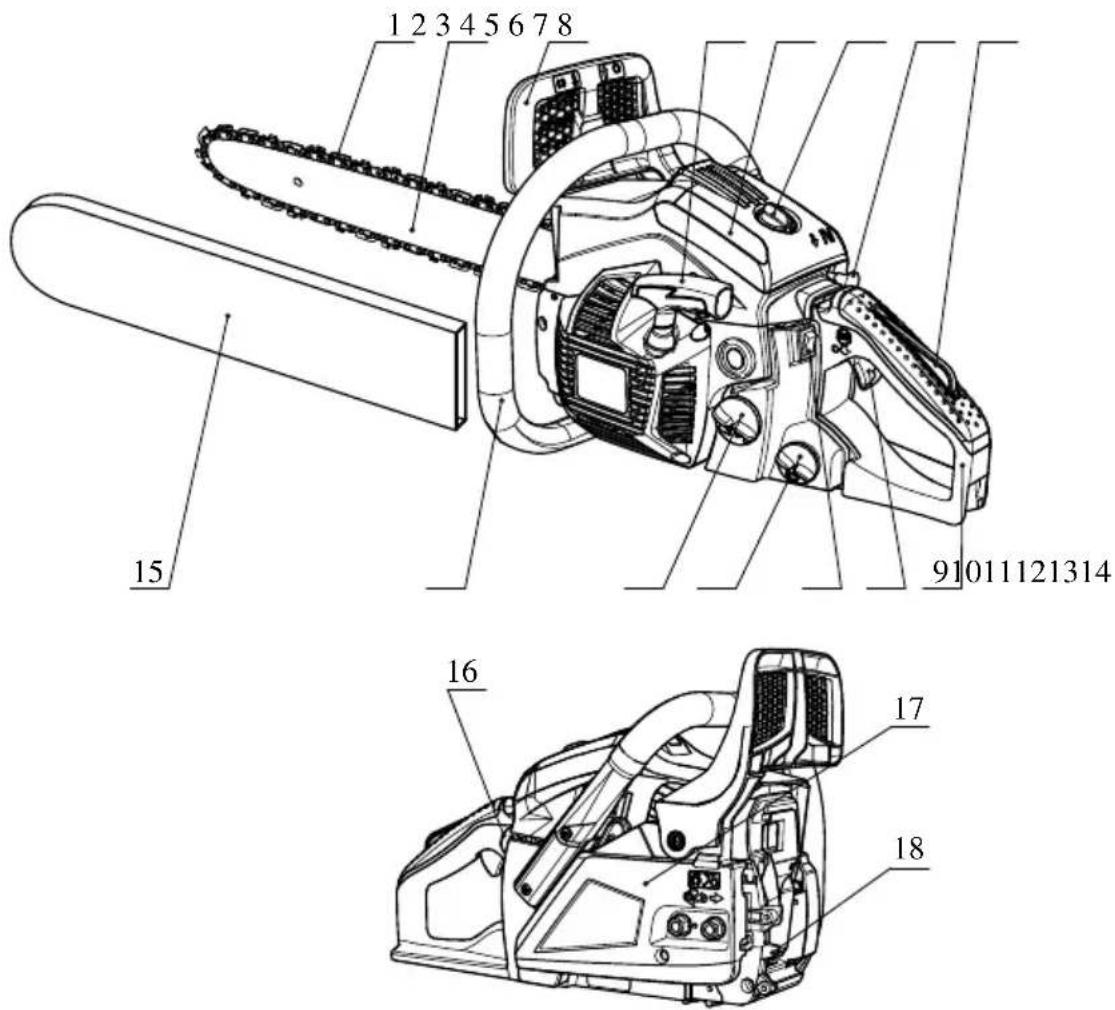

1 Sågkedja 10 Gasreglage 2 Svärd 11 Strömbrytare 3 Främre handtagsskydd 12 Oljetank 4 Starthandtag 13 Bränsletank 5 Luftfilterkåpa 14 Främre handtag 6 Låsmutter 15 Svärdskydd 7 Chokeknapp 16 Pumpblåsa 8 Gasspärr 17 Kopplingskåpa 9 Bakre handtag 18 Barkstödsv Symboler på maskinen 284 2500045_b

SYMBOLER PÅ MASKINEN

Läs, tänk igenom och följ alla varningar. Varning! Fara för kast. Se upp för motorsågskast och undvik kontakt med svärdsspetsen. Använd inte motorsågen med en hand. Använd alltid motorsågens tvåhandsfattning. Använd lämpliga syn-, hörsel- och huvudskydd Läs bruksanvisningen innan du använder maskinen. Använd alltid vibrationsskyddande säkerhetshandskar när du sågar. Använd alltid halkfria säkerhetsstövlar för stadigt fotfäste. För säker drift och underhåll sitter reliefpräglade symboler på sågen. Följ dessa indikationer och var noga med att inte göra några misstag. Öppning för påfyllning av "BRÄNSLEBLANDNING" Placering: nära tanklocket Öppning för påfyllning av kedjeolja Placering: nära oljelocket Använd strömbrytaren. Ställ strömbrytaren i läget "O" och motorn stannar omedelbart. Placering: baktill på vänster sida av det bakre handtagetSymboler på maskinen 2500045_b 285 Manövrering av chokeknappen Dra ut chokeknappen för att stänga choken, tryck in choke- knappen för att öppna choken. Placering: Luftfilterkåpa Justera oljepumpen. Om du vrider stången med skruvmejseln följ pilen till "MAX"-läge, ökar oljeflödet och minskar om du vrider till "MIN". Placering: Undersidan av kraftenheten Skruven under "H"-stämpeln är justeringsskruven för hög hastighet. Placering: uppe till vänster vid det bakre handtaget Skruven under "L"-märket är justeringsskruven för låg hastighet Placering: uppe till vänster vid det bakre handtaget Skruven under "T"-märket är justeringsskruven för tomgång. Placering: uppe till vänster vid det bakre handtaget Visar riktningarna för när kedjebromsen är släppt (vit pil) och aktiverad (svart pil). Placering: Framsidan av styrskenan Visar riktningen för sågkedjans montering. Placering: Framsidan av styrskenan Garanterad ljudeffektnivå: – 112 dB för 6238 – 113 dB för 6240 Manuell motorstartsv För säker användning 286 2500045_b

FÖR SÄKER ANVÄNDNING

Innan du använder produkten Innan du använder våra produkter, läs noggrant igenom denna bruksanvisning för att använda motorsågen på ett korrekt sätt. Använd aldrig motorsågen när du är trött, sjuk eller upprörd och inte heller när du är påverkad av medicin som kan göra dig dåsig eller om du är påverkad av alkohol eller droger. Motorsågen får endast användas i välventilerade utrymmen. Starta aldrig motorn inne i ett slutet utrymme eller i en byggnad. Avgaserna innehåller farlig kolmonoxid. Kapa aldrig i hård vind, dåliga väderförhållanden, vid dålig sikt eller vid mycket höga eller låga temperaturer. Kontrollera alltid att inte trädet har några döda grenar som kan falla ned under avverkning. Använd halkfria säkerhetskor, tätt åtsittande kläder samt ögon-, hörsel- och huvudskydd. An- vänd antivibrationshandskar. Vid exponering för vibrationer och kyla kan hos vissa personer ett tillstånd som kallas Raynauds fenomen uppkomma och detta påverkar fingrarna. Vitnande och domnande fingrar. Följande försiktighetsåtgärder rekommenderas starkt eftersom den lägsta exponering som kan utlösa sjukdom är okänd. Håll kroppen varm, i synnerhet huvud, hals, fötter, anklar, händer och handleder. Håll igång blodcirkulationen genom att utföra kraftfulla armövnin- gar under raster och genom att avstå från att röka. Se till att sågkedjan är vässad och att under- håll genomförs på sågen, inklusive antivibrationssystemet. En slö kedja ökar sågtiden och gör också att du måste trycka hårdare vilket ökar vibrationerna i händerna. En såg med lösa kom- ponenter eller med skadade eller slitna antivibrationsstötdämpare leder också tenderar till högre vibrationsnivåer. Begränsa arbetstidens längd. De ovannämnda försiktighetsåtgärderna garan- terar inte att du skyddas mot hand–arm-vibrationssyndrom eller karpaltunnelsyndrom. Därför bör användare som använder sågen långvarigt eller regelbundet vara vaksam på tillståndet i sina händer och fingrar. Kontakta omedelbart läkare om något av ovanstående symptom upps- tår. Var alltid försiktig vid hantering av bränsle. Torka upp utspillt bränsle och flytta motorsågen minst tre (3) meter från tankningsstället innan du startar motorn. Avlägsna allt som kan ge upphov till gnistor eller eld (dvs. rökning, öppen eld, eller arbete som kan orsaka gnistor) i de områden där bränslet blandas, hälls upp eller förvaras. Rök inte under hantering av bränsle eller medan du kör motorsågen. Se till att hålla andra personer på avstånd när du startar motorsågen eller sågar i trä. Håll ås- kådare och djur borta från arbetsområdet. Barn, husdjur och åskådare bör vara på minst 10 meters avstånd när du startar eller använder motorsågen. Börja inte såga förrän du har ett undanröjt, säkert arbetsområde, står stadigt och har planerat en reträttväg från fallande träd. Håll alltid motorsågen ordentligt med båda händerna när motorn är igång. Ha alltid ett fast grepp med tummen och fingrarna om motorsågens handtag. Håll alla kroppsdelar på avstånd från sågkedjan när motorn är igång. Kontrollera innan du startar motorn att sågkedjan inte har kontakt med något. Bär endast motorsågen med motorn avstängd, svärdet och sågkedjan riktad bakåt och ljuddäm- paren bort från kroppen. Kontrollera alltid före varje användning att sågen inte har några slitna, lösa eller utbytta delar. Använd aldrig en motorsåg som är skadad, felaktigt justerad eller som inte är fullständigt och säkert monterad. Se till att sågkedjan stannar när gasreglaget släpps. All service på motorsågen, utöver de punkter som anges i bruksanvisningen, ska utföras av kompetent servicepersonal på motorsågar. (t.ex. om felaktiga verktyg används för att ta bort svänghjulet, eller om ett felaktigt verktyg används för att hålla fast svänghjulet i syfte att av- lägsna kopplingen, kan strukturella skador på svänghjulet uppstå som skulle kunna orsaka att svänghjulet faller isär). Stäng alltid av motorn innan du lägger ned sågen.För säker användning 2500045_b 287 Var ytterst försiktig när du sågar små buskar och plantor eftersom tunna material kan fastna i mo- torsågen och piskas mot dig eller göra så att du tappar balansen. När du sågar en spänd gren var beredd på att rygga tillbaka så att du inte träffas när spänningen i träfibrerna släpper. Håll handtagen torra, rena och fria från olja eller bränsleblandning. Skydda dig mot kast. Kast är den uppåtgående rörelse av svärdet som inträffar när sågkedjan vid noshjulet kommer i kontakt med ett föremål. Kast kan utgöra fara genom att du förlorar kontrollen över motorsågen. Se till att svärdskyddet sitter på plats när du transporterar motorsågen. Placera sågen på ett säkert sätt under transport för att förhindra bränsleläckage eller skador. Kast Säkerhetsåtgärder för motorsågsanvändare VARNING! Kast kan uppstå när noshjulet eller svärdspetsen kommer i kontakt med ett föremål eller när träet sluter sig runt eller nyper mot sågkedjan i snittet. Kontakt med spetsen kan i vissa fall leda till ett blixtsnabbt bakslag som kastar svärdet up- påt och bakåt mot användaren. Om sågkedjan kläms längs den övre delen av svärdet kan det kastas tillbaka mot användaren. Båda dessa situationer kan göra att du förlorar kontrol- len över sågen och medföra allvarliga personskador. Lita inte enbart på de säkerhetsanordningar som redan finns i sågen. Som motorsågsanvändare måste du vidta flera åtgärder för att undvika olyckor eller skador under sågning. (1) Om du är väl medveten om vad som kan förorsaka kast kan du du minska eller helt elimi- nera dessa överraskningsmoment. Plötsliga överraskning leder till olyckor. (2) Ha när motorn är igång ett ordentligt grepp om sågen med båda händerna, högra han- den på det bakre handtaget och vänstra handen på det främre handtaget. Se till att du har ett stadigt grepp med tummar och fingrar om motorsågens handtag. Ett stadigt grepp mins- kar risken för kast och gör att du behåller kontrollen över sågen. Släpp aldrig greppet. (3) Se till att det område du ska såga i är fritt från hinder. Låt inte noshjulet komma i kontakt med stockar, grenar eller andra hinder när du använder sågen. (4) Såga vid höga varvtal. (5) Sträck dig inte för långt och såga inte ovanför axelhöjd. (6) Följ tillverkarens instruktioner om slipning och underhåll av sågkedjan. (7) Använd endast utbytessvärd och -kedjor som har specificerats av tillverkaren eller mots- varande.sv Montering av svärd och sågkedja 288 2500045_b MONTERING AV SVÄRD OCH SÅGKEDJA En normalt motorsågspaket innehåller följande delar: (1) Motorenhet (2) Sågkedja (3) Svärd (4) Svärdskydd (5) Skruvnyckel (6) Fil Öppna förpackningen och montera svärdet och sågkedjan på motoren- heten enligt instruktionerna nedan. VARNING! Sågkedjan har mycket vassa kanter. Använd skyddshandskar. 1 Dra skyddet mot det främre handtaget för att kontrollera att kedje- bromsen inte är åtdragen. 2 Lossa de två muttrarna (12) och ta sedan bort kopplingskåpan (13) och distansen (11). 3 Sätt kedjan på kedjedrevet och montera svärdet med sågkedja på motorenheten. Sätt kedjespännarens mutter (8) i det nedre hålet (7) på svärdet, sätt sedan på kopplingskåpan och skruva fast monte- ringsmuttern med fingrarna. Kontrollera att stiftet (9) på kopplings- kåpan sitter i hålet (10) på motorenheten. (7) Hål (8) Kedjesträckarens mutter (9) Kopplingskåpa (10) Hål (11) Distans (12)Kopplingskåpa (13) Muttrar ADVICE Se till att sågkedjan sitter i rätt riktning. (1) RörelseriktningBränsle och kedjeolja 2500045_b 289 1 Montera svärdet och sätt därefter sågkedjan runt svärdet och kedje- drevet. 2 Sätt kedjespännarens mutter i det nedre hålet på svärdet, sätt sedan på kedjekåpan och skruva fast monteringsmuttern med fingrarna. 3 Håll upp svärdspetsen och justera kedjespänningen genom att vrida spännskruven tills spännbanden precis kommer i kontakt med svärdskenans undersida. 4 Dra åt muttrarna ordentligt med svärdsspetsen uppåt (12 ~ 15 Nm). Kontrollera sedan att kedjan roterar jämnt och har rätt spänning ge- nom att förflytta den för hand. Justera vid behov med löst kedjeskydd. 5 Dra åt spännskruven. (1) Lossa (2) Dra åt (3) Justeringsskuv för kedjespänning OBSERVA! Det är mycket viktigt att kedjespänningen är korrekt. Felaktig spänning kan leda till snabbt slitage av svärdet eller att kedjan hoppar av. Var särskilt noga när du använder en ny kedja. Kon- trollera kedjespänningen ofta eftersom den kan expandera i bör- jan. Barkstödet hör till motorsågen. Det måste skruvas på motorså- gen före första användningen. Skruva fast barkstödet med två skruvar fram på motorsågen.

BRÄNSLE OCH KEDJEOLJA

BRÄNSLE Motorerna smörjs av en olja som är specialutvecklad för luftkylda 2-takt- smotorer. Om oljan inte finns tillgänglig, använd en kvalitetsolja innehål- lande antioxidanter som är särskilt anpassad för luftkylda 2-taktsmoto- rer. REKOMMENDERAT BLANDNINGSFÖRHÅLLANDE BENSIN 40: OLJA 1 (JASO FC- eller ISO EGC-kvalitet framtagen för luftkylda tvåtaktsmoto- rer). Dessa motorer är certifierade för att drivas med blyfri bensin.sv Bränsle och kedjeolja 290 2500045_b VARNING! Bränslet är mycket brandfarligt. Rök inte och låt inte eld eller gnistor komma i närheten av bränslet. OBSERVA! 1 BRÄNSLE UTAN OLJA (REN BENSIN) – kan snabbt föror- saka allvarliga skador på motorns inre delar 2 OLJA FÖR 4-TAKTSMOTORER eller VATTENKYLDA 2- TAKTSMOTORER – kan förorsaka sot i tändstiftet, blocke- ring av avgasporten eller att kolvringen fastnar.

HUR MAN BLANDAR BRÄNSLE

1 Mät upp mängden bensin och olja som ska blandas. 2 Häll lite av bensinen i en ren, godkänd bränslebehållare. 3 Häll på all olja och skaka om väl. 4 Häll i resten av bensinen och skaka igen under minst en minut. 5 Märk utsidan av behållaren tydligt för att undvika att den förv- äxlas med bensinbehållare eller andra behållare. KEDJEOLJA Använd speciell motorsågsolja året runt. ADVICE Använd inte spilloplja eller regenererad olja som kan leda till ska- dor på oljepumpen.Manövrering 2500045_b 291 MANÖVRERING

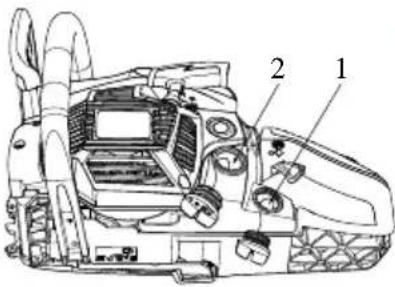

STARTA MOTORN 1 Skruva av och ta bort tanklocket och oljelocket. Lägg locket på en dammfri plats. 2 Fyll på med bränsle i bränsletanken och fyll på kedjeolja i oljetan- ken upp till 80% av full volym. 3 Skruva på tanklocket och oljelocket ordentligt och torka upp eventuellt spill runt sågen. 4 Ställ omkopplaren i läge "I". 5 Tryck upprepade gånger på pumpblåsan tills bränslet kommer in i blåsan (1) Olja (4) Pumpblåsa (2) Bränsle (5) Chokeknapp (3) Strömbrytare 6 Dra ut chokeknappen. Choken stängs och gasreglaget kommer sedan ställas i startposition. ADVICE Om du startar igen direkt efter att du har stannat motorn. Ställ choken i öppet läge. ADVICE När chokeknappen har dragits ut återgår den inte till körläget även om du trycker på gasreglaget eller trycker ned knappen med fingret. Om du vill återställa chokeknappen till körläge tryck istället på gasreglaget. 1 Skjut den främre handtagsskyddet framåt för att aktivera kedjebrom- sen. 1 Håll ned sågen så att den ligger säkert mot marken och dra sedan kraftigt i startsnöret. 1 Vid tändning tryck på gasreglaget för att choke ska återgå till körläge och dra i starthandtaget igen för att starta motorn. 2 Dra främre handtagsskyddet mot främre handtaget för att släppa bromsen. Låt sedan motorn värmas upp med gasreglaget lätt in- tryckt.sv Manövrering 292 2500045_b VARNING! Kontrollera innan du startar motorn att sågkedjan inte är i kontakt med något. Kontrollera att kedjebromsen är aktiverad före varje start.

KONTROLL AV OLJETILLFÖRSEL

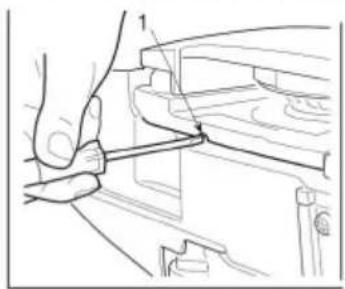

Efter start av motorn, kör kedjan på medelhög hastighet och se om ked- jeoljan fördelas så som visas på bilden. Kedjans oljeflöde kan ändras genom att föra in en skruvmejsel i hålet på undersidan av kopplingssidan. Justera beroende arbetsförhållan- dena. (1) För justering av oljeflöde till kedjan Vrid moturs – högre oljeflöde Vrid medurs – lägre oljeflöde OBSERVA! Oljetanken bör vara nästan tom när bränslet är slut. Var noga med att fylla på oljetanken varje gång du tankar sågen.

KONTROLL AV KOPPLINGSFUNKTIONEN

Före varje användning bör du kontrollera att inte sågkedjan rör sig när motorsågen körs på tomgång. VARNING! Under drift måste sågen hållas i ett stadigt grepp med båda hän- derna, vänster hand på främre handtag och höger hand på det bakre handtaget, även om operatören är vänsterhänt. KEDJEBROMS Kedjebromsen är en anordning som stannar kedjan omedelbart om mo- torsågen studsar tillbaka på grund av kast. Normalt aktiveras bromsen automatiskt genom tröghetskraft. Den kan också aktiveras manuellt genom att trycka på bromsspaken (främre handtagsskyddet) nedåt och framåt. När bromsen är ilagd, kommer en vit trekant upp nedifrån på bromshandtaget. (1) Främre handtag (2) Släppa (3) Bromsa (4) Främre handtagsskydd För att släppa bromsen dra upp främre handtagsskyddet mot det främre handtaget tills ett klickljud hörs.Manövrering 2500045_b 293 VARNING! Släpp gasreglaget när bromsen aktiveras för att minska mo- torns varvtal. Kontinuerlig drift med bromsen aktiverad genererar värme från kopplingen vilket kan leda till problem. Var noga med att kontrollera bromsfunktionen under den dagliga in- spektionen. Kontroll av bromsfunktion:

2) Håll motorsågen horisontellt, släpp handen från det främre hand-

taget, slå svärdspetsen mot en stubbe eller träbit, och kontrollera att bromsen fungerar. Funktionen varierar beroende på svärdstorlek. Om bromsen inte fungerar, kontakta vår återförsäljare eller reparationsverk- stad.

FROSTSKYDDSMEKANISM FÖR FÖRGASARE

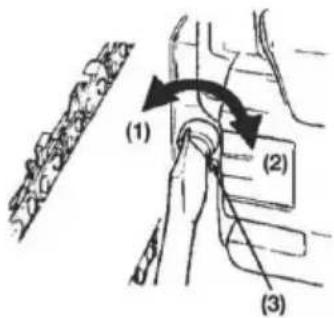

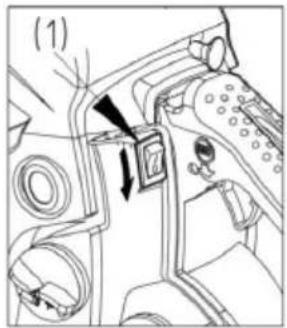

Att använda motorsågar i temperaturer mellan 0–5 °C vid hög luftfukti- ghet kan leda till isbildning i förgasaren, och detta i sin tur till att motor- prestandan minskas eller att motorn inte fungerar tillfredsställande. (1) Cylinderkåpa (2) Solmärke (3) Snömärke (a) Normalläge (b) Frost- skyddsläge. Denna produkt har därför utformats med en ventilationslu- cka på höger sida av cylinderlocket för att släppa varm luft i motorn och därigenom förhindra isbildning. Under normala omständigheter ska pro- dukten användas i normalt driftläge, dvs. i det läge som är inställt vid le- verans. Vid risk för isbildning bör sågen ställas om till frostskyddsläge före an- vändning. Att fortsätta använda sågen i frostskyddsläge när tempera- turen har stigit och återgått till det normala kan leda till att motorn inte startar korrekt eller att motorn inte arbetar med normal hastighet. Var därför noga med att återställa sågen till normalläge när det inte längre finns risk för isbildning. HUR DU VÄXLAR MELLAN DRIFTLÄGENA (1) Cylinderkåpa (2) Chokeknapp (3) Isbildningshylsa 1 Tryck på strömbrytaren för att stänga av motorn. 2 Ta av kåpan till luftfiltret och ta bort luftfiltret. Ta därefter av choke- knappen från cylinderkåpan. 3 Lossa skruvarna som håller cylinderkåpan på plats (dvs. de tre skru- varna på insidan och en skruv på utsidan av locket) och ta sedan bort cylinderkåpan. 4 Tryck med fingret nedåt på isbildningshylsan sitter på höger sida av cylinderkåpan för att avlägsna hylsan. 5 Justera isbildninghylsan så att snömärket pekar uppåt och sätt till- baka den på det ursprungliga läget i cylinderkåpan. 6 Sätt tillbaka cylinderkåpan i sitt ursprungliga läge, och sätt sedan till- baka alla övriga delar i sina rätta positioner.sv Sågning 294 2500045_b STANNA MOTORN 1 Släpp gasreglaget och låta motorn gå på tomgång under några mi- nuter. 2 Ställ strömbrytaren i läge "O" (STOP). (1) Strömbrytare SÅGNING VARNING! Innan du börjar arbeta rekommenderar vi att du läser igenom avsnittet "För säker användning" och övar på ett par enkla stockar. Det hjälper dig också att vänja dig vid sågen. Följ alltid alla säkerhetsföreskrifter för säker användningen av maski- nen. Följ alltid säkerhetsföreskrifterna. Motorsågen får endast användas för sågning av trä. Det är inte tillåtet att såga i andra typer av material. Vi- brationer och kastrisk varierar beroende på material och innebär att kra- ven i säkerhetsföreskrifterna inte respekteras. Använd inte motorsågen som en hävstång för att lyfta, flytta eller bända isär föremål. Sätt inte fast den på fasta stativ. Det är endast tillåtet att montera verktyg och till- behör på motorenheten som har specificerats av tillverkaren. Du behöver inte tvinga ned sågen i snittet. Använd endast lätt tryck när du kör motorn på full gas. Gör en daglig kontroll före användning men även om du tappar sågen eller den påverkas på annat sätt för att identifiera skador eller defekter. Att köra motorn på högvarv med kedjan fast i ett sågsnitt kan skada kopplingssystemet. Om sågkedjan har fastnat i ett sågsnitt, försök inte att dra ut den med våld, utan använd en kil eller en hävstång för att bända upp snittet. Skydd mot kast Sågen är utrustad med en kedjebroms som vid korrekt funktion stannar kedjan vid kast. Du måste kontrollera kedjebromsens funktion före varje användning genom att köra sågen på fullgas i 1 eller 2 sekunder och trycka främre handtagsskyddet framåt. Kedjan ska stanna omedelbart med motorn på full hastighet. Om kedjan stannar långsamt eller inte stannar alls, byt ut bromsbandet och kopplingstrumman före använd- ning. För att upprätthålla sågens säkerhet när det gäller kast är det oerhört viktigt att kontrollera att kedjebromsen fungerar korrekt före varje an- vändning och att kedjan är vass. Borttagning av säkerhetsanordnin- gar, otillräckligt underhåll eller felaktig montering av svärdet eller kedjan ökar risken för allvarliga personskador på grund av kast. Fälla ett trädSågning 2500045_b 295 1 Bestäm fallriktningen utifrån vindriktning, trädets lutning, placering av tunga grenar, bekvämlighet efter fällning och andra faktorer. 2 Röj området runt trädet och se till att du har ett bra fotfäste och en reträttväg. 3 Gör ett riktskär in till en tredjedel av stammens tjocklek på den fal- lande sidan. 4 Gör ett fällskär på motsatta sidan av jacket på en nivå något högre än det nedre riktskäret. VARNING! När du fäller ett träd varna alla personer omkring dig att fara föreligger. (A) Riktskär (B) Fällskär Kapning och kvistning VARNING! 1 Se alltid till att ha bra fotfäste och och att trädet ligger stabilt. 2 Se också till att det kapade trästycket inte kan rulla. 3 Läs anvisningarna i "För säker användning" för att undvika kast av sågen. Kontrollera innan du börjar arbeta böjkraften i de trä som ska kapas. Avsluta alltid kapningen från motsatta sidan av böjriktningen för att undvika att svärdet kläms fast i sågsnittet. Sågning av stock utan stöd Såga halvvägs och rulla sedan över stammen och såga från motsatta sidan. Sågning av stock med stöd I området A på bilden till höger ovan, såga upp nedifrån en tredjedel av tjockleken och avsluta med att såga resten uppifrån och nedåt. I områ- det B, såga nedåt uppifrån en tredjedel och avsluta med att såga uppåt nedifrån. Kvistning ett fällt träd Kontrollera först åt vilket håll stammen är böjd. Gör sedan ett grunt snitt i den komprimerade sidan för att förhindra stammen från att splittras. Såga igenom från den spända sidan. VARNING! Var beredd på att hålla dig undan från den sågade grenen.sv Underhåll 296 2500045_b Beskärning Såga nedifrån och avsluta uppifrån och ned. VARNING! 1 Stå inte på ett ostabilt fotfäste eller en trappstege. 2 Sträck dig inte. 3 Såga inte över axelhöjd. 4 Använd alltid båda händerna för att hålla sågen. VARNING! Barkstödet måste alltid sitta på när du använder motorsågen på trädstam. Tryck in barkstödet i trädstammen med hjälp av det bakre handtaget. Skjut det främre handtaget i riktning mot sågl- injen. Barkstödet måste sitta kvar för fortsatt sågstyrning om så behövs. Använd barkstödet när du sågar träd och tjocka grenar eftersom det garanterar din säkerhet och minskar arbetsstyrkan och vibrationsnivån. Stäng av sågen om det finns några hinder mellan det som ska sågas och motorsågen. Vänta tills sågkedjan stannar helt. Bär skyddshandskar och ta bort hindret. Om kedjan måste tas bort, följ instruktionerna i avsnittet som handlar om sågkedjans mon- tering. Provkör sågen efter rengöring och nymontering av ked- jan. Om vibrationer eller mekaniska ljud uppstår, stäng av sågen och kontakta din återförsäljare. UNDERHÅLL VARNING! Se till att motorn har stannat och svalnat före rengöring, inspek- tion eller reparation av sågen. Skruva loss tändstiftet för att för- hindra oavsiktlig start. Följ instruktionerna för att utföra regelbundet underhåll, rutiner före an- vändning och dagliga underhållsrutiner. Bristande underhåll kan orsaka allvarliga skador på sågen. Underhåll efter varje användning

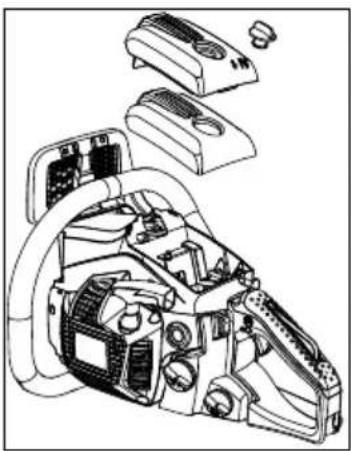

Damm på filtret kan avlägsnas genom att knacka hörnet mot en hård yta. För att ta bort smuts från nätet ta isär filtret och borsta av smutsen. Vid användning av tryckluft, blås från insidan. Montera ihop de två del- arna genom att trycka på kanterna till du hör ett klick.Underhåll 2500045_b 297

2. Hål för oljepåfyllning

Montera loss svärdet och kontrollera att inte hålet för oljepåfyllning är igensatt. (1) Hål för oljepåfyllning

När svärdet är demonterat borsta bort sågspån i svärdspåren och hålet för oljepåfyllning. Smörj nosdrevet från smörjöppningen på svärdspetsen. (1) Hål för oljepåfyllning (2) Smörjhål (3) Kedjedrev

Kontrollera att det inte finns bränsleläckage, lösa fästen eller skador på viktiga delar, i synnerhet handtagsfästen och svärdanslutning. Om du upptäcker några defekter se till att de repareras innan du använder så- gen igen. Regelbundet underhåll

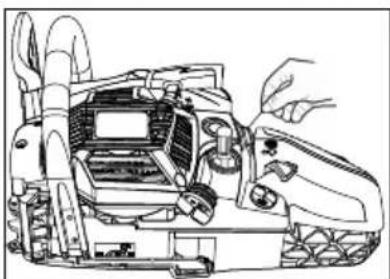

Damm mellan cylinderflänsarna kommer att leda till överhettning av motorn. Kontrollera regelbundet och rengör cylinderflänsarna efter att du har tagit bort luftfiltret och cylinderkåpan. Vid montering av cylinder- kåpan, se till att ledningar och genomföringar är placerade korrekt.

(A) Använd öglan för att dra ut bränslefiltret. (1) Bränslefilter (B) Ta isär filtret och tvätta det eller byt ut mot ett nytt om så behövs. VARNING! När du har tagit bort filtret använd en klämma för att hålla ihop änden av insugningsröret, När du monterar loss filtret se till att det inte kommer in fil- terfibrer eller damm i insugningsröret.

Rengör elektroderna med en stålborste och återställ avståndet till 0,65 mm om så behövs. Tändstiftstyp: NHSP LD L8RTF eller CHAMPION RCJ7Y eller NGK BPMR7Asv Underhåll av sågkedja och svärd 298 2500045_b

Kontrollera att inte kedjedrevet har sprickor eller för stort slitage som kan störa kedjedriften. Om det är mycket sliten, byt ut mot ett nytt. Mon- tera aldrig en ny kedja på ett slitet kedjedrev, eller en sliten kedja på ett nytt kedjedrev.

5. Främre och bakre dämpare

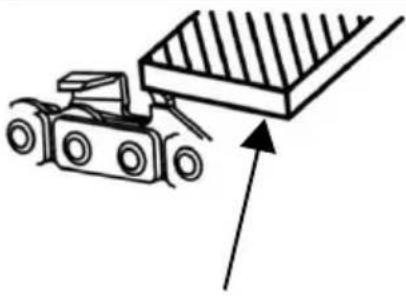

Byt ut om den vidhäftande delen är skavd eller om sprickor finns i gum- midelen. Byt ut om insidan av den bakre dämparmetallen har skadats av stoppbulten och metallens avstånd har ökat. VARNING! Använd endast reservdelar som specificeras i den här handbo- ken. Användning av den andra reservdelar kan förorsaka allvar- liga skador. UNDERHÅLL AV SÅGKEDJA OCH SVÄRD Sågkedja VARNING! För smidig och säker drift är det viktigt att alltid hålla knivarna vassa. Sågtänderna behöver vässas när: Sågspånet blir pulverliknande Du måste använda extra kraft för att såga Sågsnittet inte blir rakt Vibrationerna ökar Bränsleförbrukningen ökar. Vässning av skärtänder: VARNING! Använd alltid skyddshandskar. Före filarbete: Se till att sågen hålls fast säkert. Se till att motorn har stannat. Använd en rundfil av lämplig storlek för kedjan. Kedjetyp: 6238: Oregon 91P 6240: Oregon 91P Filstorlek: 5/32”(4,0 mm) för 91P. Placera filen på skärtanden och skjut den rakt framåt. Håll filen i den position som visas på bilden. Efter vässning av varje kedjelänk, kontrollera djupmåttet och fila den till korrekta mått enligt bilden.Underhåll av sågkedja och svärd 2500045_b 299 VARNING! Var noga med att runda av framkanten för att minska risken för kast eller att spännbandet går sönder. Se till att alla sågtänder har samma längd och kantvinklar som visas på bilden. Fildiameter Övre vinkel Nedre vinkel Lutnings- vinkel (55°) Djupmått Verktygets vridvinkel Verktygets lutningsvinkel Sidovinkel Typ av kedja 91P 5/32" 30° 0° 80° 0,025" 95VPX 3/16" 30° 10° 80° 0,025" Djupmått Filsv Förvaring 300 2500045_b Svärd Vänd svärdet ibland för att förhindra ensidigt sli- tage. Svärdspåret ska alltid vara rätvinkligt. Kontrol- lera att inte svärdspåret är slitet. Använd en linjal för att kontrollera svärdet och utsidan av sågtän- derna. Om det finns ett mellanrum mellan dem så är svärdspåret normalt. I annat fall är svärd- spåret slitet. Ett sådant svärd måste åtgärdas eller bytas ut. (1) Linjal (2) Avstånd (3) Inget avstånd (4) Kedjan lutar VARNING! Tabellen innehåller en lista över alla möjliga kombinationer mellan svärd och kedja och visar sådana som får användas på varje maskin, märkta med symbolen "*". Kuggavs- tånd Svärd Kedja Kedjesågmodell Tum Längd tum/cm Spårbredd tum/mm Kod Kod 6238 6240 3/8" 14"/35 cm 0,050"/1,3 mm Oregon 140SDEA041 Oregon 91P053X

Vid byte använd endast ovanstående svärd och kedjor. Att använda icke godkända kombinationer kan orsaka allvarliga personskador och skador på maskinen. FÖRVARING 1 Töm bränsletanken och kör slut på bränslet. 2 Töm oljetanken. 3 Rengör hela enheten. 4 Förvara sågen på en torr plats utom räckhåll för barn.

AVFALLSHANTERING OCH MILJÖSKYDD

Häll aldrig rester av kedjesmörjmedel eller 2-takts bränsleblandning i avloppssystemet eller marken utan kassera den på ett korrekt, miljövänligt sätt genom att lämna den till godkänd avfallshanteringsan- läggning. Om sågen någon gång skulle bli obrukbar i framtiden eller om du inte behöver den längre får den inte kasseras i hushållsavfallet utan måste avfallshanteras på ett miljövänligt sätt. Töm smörjmedel- och bränsletankarna och lämna innehållet till en godkänd avfallshanteringsanläggning. Lämna också in själva sågen på en godkänd avfallshanteringsanläggning/återvinningscentral. Där kan de olika delarna sorteras efter plast och metall och återvinnas. Information om avfallshantering kan fås av de lokala myndigheterna.Felsökningsguide 2500045_b 301 FELSÖKNINGSGUIDE

PROBLEM ORSAK ÅTGÄRD

Kontrollera att inte bränslet in- nehållet vatten eller en under- målig blandning Byt ut mot rätt bränslebland- ning Kontrollera att inte motorn svämmar över Ta bort och torka tändstiftet Dra sedan i startsnöret igen utan choke

VARNING! Se till att inte avis- ningssystemet är i drift. Kontrollera tändningen Byt ut mot ett nytt tändstift Kontrollera att inte bränslet in- nehållet vatten eller en under- målig blandning Byt ut mot rätt bränslebland- ning Kontrollera att inte luftfiltret och bränslefiltret är igensatta Rengör

2) Bristande prestanda / Då-

lig acceleration / Ojämn tom- gång Kontrollera att förgasaren är rätt justerad Justera hastighetsnålar Kontrollera att inte oljan har undermålig kvalitet Byt ut3) Olja kommer inte ut Kontrollera att inte oljelednin- gar och -hål är igensatta Rengör Om sågen verkar behöva ytterligare service bör du kontakta en auktoriserad serviceverkstad i ditt om- råde.sv Specifikationer 302 2500045_b SPECIFIKATIONER Typ 6238 6240 Art.-nr. 127387 127392 Slagvolym 37,2 cm

Max. motoreffekt 1,2 kW 1,5 kW Längd Svärd (OREGON) 35 cm 140SDEA041 40 cm 160SDEA041 Användbar såglängd 33 cm 37 cm Sågkedja (OREGON) 91P053X 91P057X Tjocklek på drivlänk mätare 1,27 mm 1,27 mm Kuggavstånd - kedjedrev 3/8" 3/8" Drevets tandantal 6z/6T 6z/6T Kedjebroms ja ja Rotationshastighet på tomgång 3100 ± 300 r/min 3100 ± 300 r/min Max. rotationshastighet (med sågtillbe- hör) 11000 r/min 11000 r/min Max. kedjehastighet 21 m/s 21 m/s Volym, bränsletank 390 ml 390 ml Volym, oljetank 210 ml 210 ml Bränsleblandningsförhållande 40:1 40:1 Nettovikt utan kedja och svärd, tomma tankar 4,6 kg 4,6 kg Bränsleförbrukning vid maximal motor- effekt 450 g/kWh 450 g/kWh Ljudeffektnivå L

(EN ISO 11681) (K=3) 108,4 dB(A) 110,1 dB(A) Ljudtrycksvärde L

Garanterad ljudeffektnivå L

(2000/14/EC+2005/88/EC) 112 dB(A) 113 dB(A)Garanti 2500045_b 303 GARANTI Eventuella material- eller tillverkningsfel på maskinen avhjälper vi under den lagstadgade preskriptions- tiden för garantikrav genom reparation eller ersättningsleverans, enligt vårt gottfinnande. Preskriptions- tiden bestäms enligt rätten i det land, i vilket maskinen köpts. Vårt garantiåtagande gäller endast vid: den här bruksanvisningen beaktas produkten hanteras fackmässigt originalreservdelar används Garantin upphör att gälla vid: Reparationsförsök på maskinen Tekniska förändringar på maskinen Icke ändamålsenlig användning (t.ex. yrkes- mässig eller kommunal användning) Garantin gäller inte för: lackskador som beror på normal användning slitdelar som är märkta med en ram [xxx xxx (x)] på reservdelskortet förbränningsmotorer (här gäller respektive motortillverkares garantibestämmelser) Garantitiden börjar när den första slutbrukaren köper maskinen. Måttgällande är datumet på originalkvit- tot. Var god vänd dig i fall av garanti till din återförsäljare eller närmaste auktoriserade kundtjänstverkstad med denna garantiförklaring och köpekvittot. Genom detta garantiåtagande förblir köparens lagstadgade garantikrav gentemot säljaren oberörda.

EG-FÖRSÄKRAN OM ÖVERENSSTÄMMELSE

Vi förklarar härmed att denna produkt, i den form som den marknadsförs, uppfyller kraven i EU:s direktiv, EU:s säkerhetskrav, och pro- duktspecifika standarder. Produkt Tillverkare Verkställande direktör Motorsåg Serienummer G4114116 AL-KO Geräte GmbH Ichenhauser Str. 14 D-89359 Kötz Andreas Hedrich Ichenhauser Str. 14 D-89359 Kötz Modell EU-direktiv Harmoniserade standarder

Ljudeffektnivå uppmätt / garanterad 6238 - 108/112 dB (A) 2006/42/EC 2000/14/EC 2014/30/EU
