KÄYTTÖOHJE Solo 6240 AL-KO

• EN ISO 14982:2009 EN ISO 22868:2011 Samsvarsvurdering 2000/14/EC Vedlegg V Kontrollorgan Kötz, 03.05.2016 6238 - 108/112 dB(A) 6240 - 110/113 dB(A) Samsvarserklæring iht. GSPG §4 BM 1027 MSR 6238: 16SHW1532-01 (CE) 6240: 16SHW1546-01 (CE) Intertek Deutschland GmbH Stangenstr. 1 70771 Leinfelden-Echterdingen Wolfgang Hergeth Administrerende direktørAlkuperäisen käyttöohjeen käännös 2500045_b 327 ALKUPERÄISEN KÄYTTÖOHJEEN KÄÄNNÖS Sisällysluettelo Määräystenmukainen/ei-määräystenmukainen käyttö p. 328

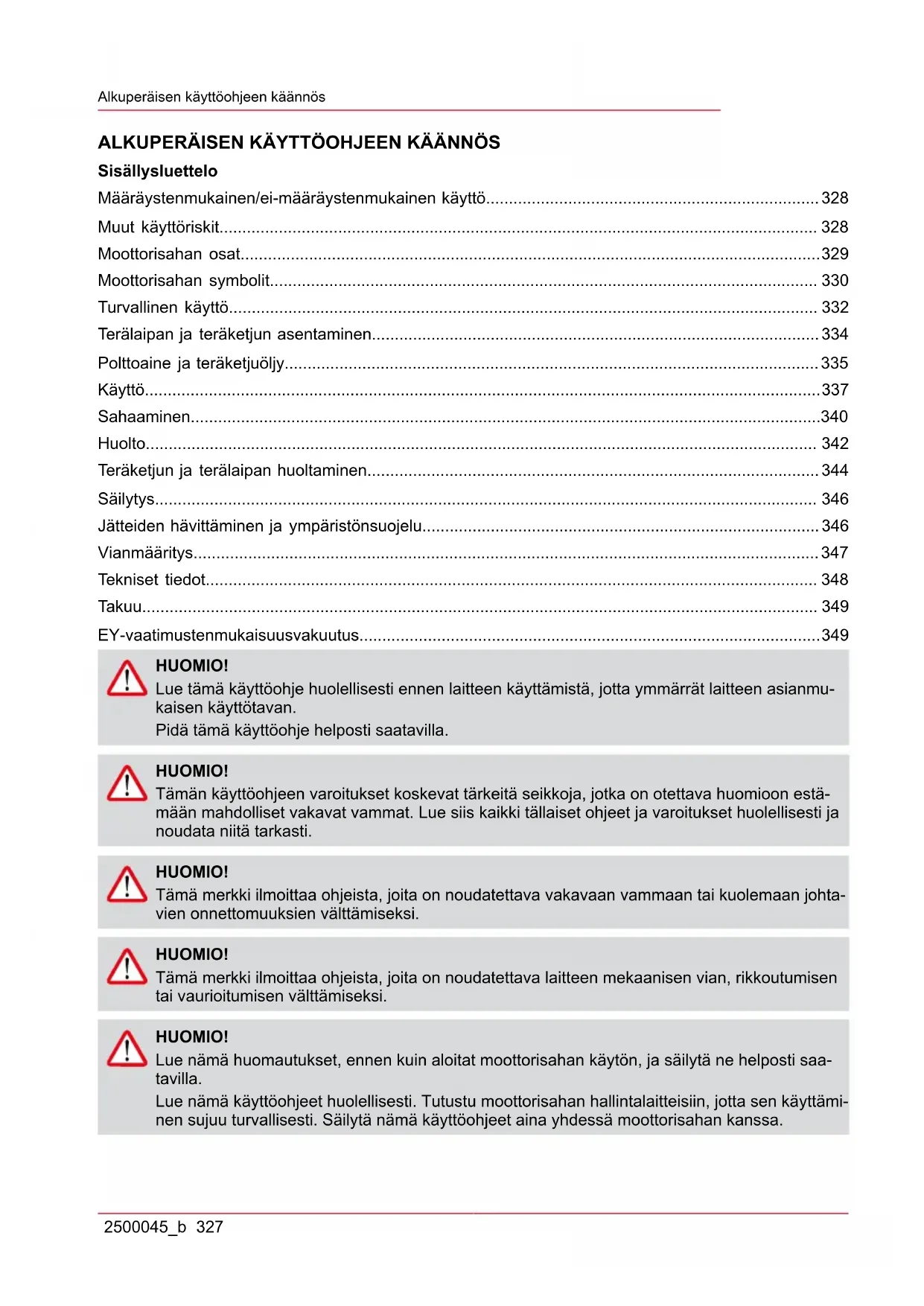

• Muut käyttöriskit p. 328
• Moottorisahan osat p. 329
• Moottorisahan symbolit p. 330
• Turvallinen käyttö p. 332
• Terälaipan ja teräketjun asentaminen p. 334
• Polttoaine ja teräketjuöljy p. 335
• Käyttö p. 337
• Sahaaminen p. 340
• Huolto p. 342
• Teräketjun ja terälaipan huoltaminen p. 344
• Säilytys p. 346
• Jätteiden hävittäminen ja ympäristönsuojelu p. 346
• Vianmääritys p. 347
• Tekniset tiedot p. 348
• Takuu p. 349
• EY-vaatimustenmukaisuusvakuutus HUOMIO! Lue tämä käyttöohje huolellisesti ennen laitteen käyttämistä, jotta ymmärrät laitteen asianmu- kaisen käyttötavan. Pidä tämä käyttöohje helposti saatavilla. HUOMIO! Tämän käyttöohjeen varoitukset koskevat tärkeitä seikkoja, jotka on otettava huomioon estä- mään mahdolliset vakavat vammat. Lue siis kaikki tällaiset ohjeet ja varoitukset huolellisesti ja noudata niitä tarkasti. HUOMIO! Tämä merkki ilmoittaa ohjeista, joita on noudatettava vakavaan vammaan tai kuolemaan johta- vien onnettomuuksien välttämiseksi. HUOMIO! Tämä merkki ilmoittaa ohjeista, joita on noudatettava laitteen mekaanisen vian, rikkoutumisen tai vaurioitumisen välttämiseksi. HUOMIO! Lue nämä huomautukset, ennen kuin aloitat moottorisahan käytön, ja säilytä ne helposti saa- tavilla. Lue nämä käyttöohjeet huolellisesti. Tutustu moottorisahan hallintalaitteisiin, jotta sen käyttämi- nen sujuu turvallisesti. Säilytä nämä käyttöohjeet aina yhdessä moottorisahan kanssa.fi Alkuperäisen käyttöohjeen käännös 328 2500045_b HUOMIO! Kuulovamman vaara! Normaaleissa käyttöolosuhteissa tämä moottorisaha saattaa altistaa käyttäjän melutasolle 80 dB(A) tai enemmän. Moottorisahan käyttöote on oikea käsi takakahvassa ja vasen käsi etukahvassa. HUOMIO! Melusuojaus! Noudata laitetta käyttäessäsi paikallisia määräyksiä. MÄÄRÄYSTENMUKAINEN/EI-MÄÄRÄYSTENMUKAINEN KÄYTTÖ Moottorisahalla voidaan sahata puunrunkoja ja nelisärmäistä puutavaraa tai leikata oksia sahan leikkau- spituuden mukaan. Moottorisahalla saa sahata ainoastaan puuta. Moottorisahan käyttö edellyttää käyt- töohjeissa mainittujen asianmukaisten henkilökohtaisten suojavarusteiden käyttämistä. Muut sovelluk- set meillä. Esimerkiksi ammatillinen puiden hoito ja puun nimenomaan jätettiin. Virheellisestä käytöstä aiheutuvat vammat tai vauriot eivät ole valmistajan vaan käyttäjän vastuulla. Moottorisahassa on käy- tettävä käyttöohjeen mukaisia soveltuvia teräketjuja ja terälaippoja. Aiottuun käyttötarkoitukseen sovel- tuva osa on myös turvallisuusseikka samoin kuin käyttöohjeiden mukainen käyttö. Moottorisahaa huolta- villa henkilöillä on oltava tarpeellinen koulutus ja heidän on tunnettava tuote ja otettava huomioon kaikki mahdolliset vaaratekijät. Lisäksi onnettomuuksia ehkäiseviä määräyksiä on noudatettava huolellisesti. Myös työturvallisuutta ja yleistä turvallisuutta koskevia määräyksiä on noudatettava. Moottorisahaan teh- dyt muutokset sulkevat pois valmistajan tukipalvelut sekä vastuun muutosten aiheuttamista vahingoista sekä johtavat takuun raukeamiseen. Tämä moottorisaha on suunniteltu käytettäväksi kotipuutarhassa. VAROITUS! Huom kansallisen lainsäädännön käyttöä moottorisahat! (Työn turvallisuus, ympäristö) p. 349

Siitä huolimatta, että laitetta käytetään asianmukaisesti, on aina olemassa muita riskejä, joita ei voi ko- konaan sulkea pois. Laitteen luonteesta ja rakenteesta johtuen saattaa esiintyä seuraavia mahdollisia vaaratilanteita: Kosketus suojaamattomaan teräketjuun (haavat). Odottamaton, äkillinen sahanterän liike (haavat). Kuulon vaurioituminen, jos ei käytetä asianmukaisia kuulonsuojaimia. Myrkyllisten aineosien, kuten moottorin pakokaasujen, hengittäminen. Bensiinin joutuminen iholle. Melu. Moottorisaha aiheuttaa pakostakin tietyn melutason. Meluisa työskentely on luvanvaraista, ja se on rajoitettava tietynpituisiin jaksoihin. Pidä lepoaikoja ja rajoita tarvittaessa työtunnit minimiin. Moottorisahan käyttäjän ja hänen läheisyydessään työskentelevien henkilöiden on käytettävä asi- anmukaisia kuulonsuojaimia. Tärinä. Varoitus: Moottorisahan käytön aikana esiintyvä tärinätaso saattaa poiketa käyttöohjeessa ilmoitetusta tai valmistajan määrittämästä tasosta. Tämä saattaa johtua seuraavista seikoista, jotka on otettava huomioon ennen käytön aloittamista ja käytön aikana: laitteen oikea käyttötapa oikea sahausmenetelmä laitteen määräystenmukainen käyttö teräketjun terävyys kahvojen vaihto lisävarusteena saataviin tärinää ehkäiseviin kahvoihin.Moottorisahan osat 2500045_b 329 Käytön aikana käsissä saattaa esiintyä epämiellyttävää tunnetta tai ihon värimuutoksia. Pidä riittävästi taukoja. Tauoista riippumatta saattaa esiintyä käden ja käsivarsien tärinää. MOOTTORISAHAN OSAT

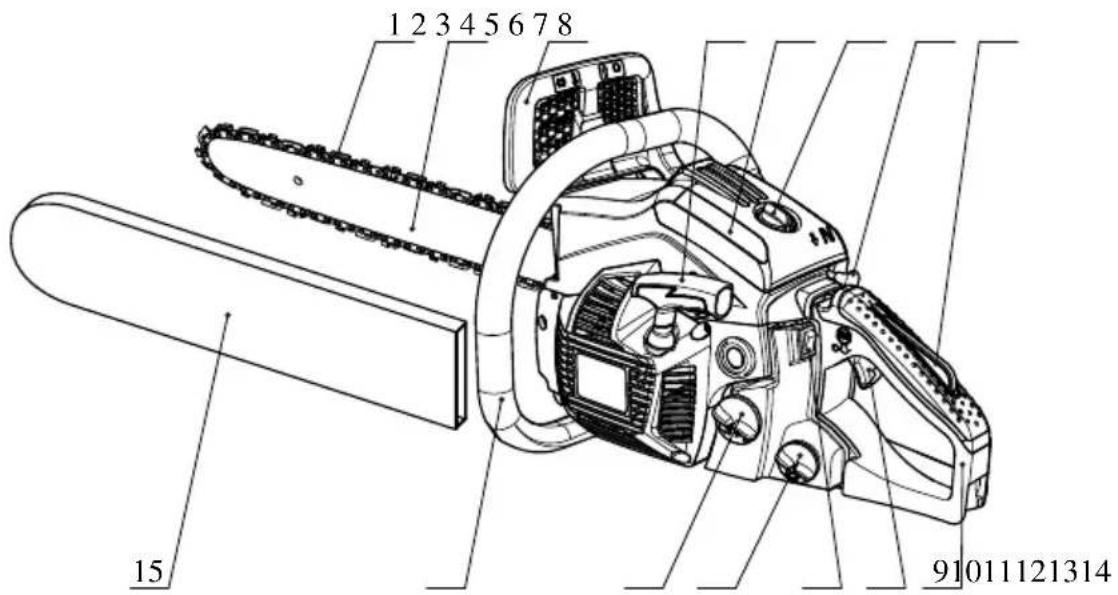

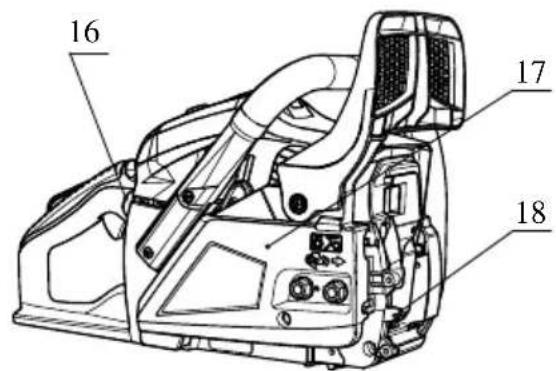

1 Teräketju 10 Kaasuliipaisin 2 Terälaippa 11 Virtakytkin 3 Etukahvan suojus 12 Öljysäiliö 4 Käynnistyskahva 13 Polttoainesäiliö 5 Ilmansuodattimen kotelo 14 Etukahva 6 Lukkomutteri 15 Teräsuojus 7 Rikastinnuppi 16 Rikastimen pumppu 8 Kaasuliipaisimen lukitus 17 Kytkinkotelo 9 Takakahva 18 Kuoritukifi Moottorisahan symbolit 330 2500045_b MOOTTORISAHAN SYMBOLIT Lue, ymmärrä ja noudata kaikkia varoituksia. Varoitus! Takapotkun vaara. Varo moottorisahan takapotkua ja vältä koskettamasta terälai- pan kärkeen. Älä käytä moottorisahaa yhdellä kädellä. Käytä moottorisahaa aina kahdella kädellä. Käytä asianmukaisia kuulonsuojaimia, suojalaseja ja kypärää. Lue käyttöohjeet ennen laitteen käyttämistä. Käytä aina tärinää vaimentavia suojakäsineitä. Käytä aina liukastumista estäviä turvakenkiä. Symbolit on painettu koneen kylkeen edistämään turvallista käyttöä ja huoltoa. Noudata edellä annettuja ohjeita ja toimi aina erittäin varovasti. Polttoaineen täyttöaukko "MIX GASOLINE" Sijainti: lähellä polttoainesäiliön korkkia Teräketjuöljyn täyttöaukko Sijainti: lähellä öljysäiliön korkkia Pysäytä moottori painamalla virtakytkin asentoon "O". Sijainti: takaosassa takakahvan vasemmalla puolellaMoottorisahan symbolit 2500045_b 331 Rikastinnupin käyttö Sulje rikastin vetämällä painike ulos, avaa rikastin painamalla painike sisään. Sijainti: ilmansuodattimen kotelo Öljypumpun säätäminen Lisää teräketjuöljyn virtausta säätämällä öljypumpun toimintaa kiertäen ruuvia ruuvimeisselillä kohti "MAX"-merkintää. Voit vähentää öljyn virtausta kiertä- mällä ruuvia kohti "MIN"-merkintää. Sijainti: moottorin alapuolella H-merkinnän alapuolisella ruuvilla säädetään suuren pyörimisnopeuden seosta. Sijainti: ylhäällä takakahvan vasemmalla puolella L-merkinnän alapuolisella ruuvilla säädetään alhaisen pyörimisnopeuden seosta. Sijainti: ylhäällä takakahvan vasemmalla puolella T-merkinnän alapuolisella ruuvilla säädetään joutokäynnin seosta. Sijainti: ylhäällä takakahvan vasemmalla puolella Osoittaa ketjujarrun vapautuksen (valkoinen nuoli) ja aktivoinnin (musta nuoli). Sijainti: Kiskon etuosaan Osoittaa teräketjun asennussuunnan. Sijainti: Kiskon etuosaan Äänen tehotaso: – 112 dB mallissa 6238 – 113 dB mallissa 6240 Moottorin manuaalinen käynnistysfi Turvallinen käyttö 332 2500045_b

Ennen moottorisahan käyttämistä Lue tämä käyttöohje huolellisesti ennen laitteen käyttämistä, jotta ymmärrät laitteen asianmu- kaisen käyttötavan. Älä koskaan käytä moottorisahaa, kun olet väsynyt, sairas tai hermostunut tai sellaisen lääki- tyksen vaikutuksen alainen, joka saattaa tehdä uneliaaksi tai jos olet nauttinut alkoholia tai hu- umeita. Käytä moottorisahaa vain hyvin tuuletetussa tilassa. Älä koskaan käynnistä tai käytä moottoria suljetussa tilassa tai rakennuksessa. Pakokaasut sisältävät vaarallista hiilimonoksidia. Älä koskaan sahaa voimakkaalla tuulella, huonossa säässä tai näkyvyyden ollessa heikko tai liian korkeassa tai alhaisessa lämpötilassa. Tarkista aina, ettei puussa ole kuolleita oksia, jotka saattavat pudota alas kaadon aikana. Käytä liukastumista estäviä turvakenkiä, hyvin istuvia vaatteita, suojalaseja, kuulonsuojaimia ja kypärää. Käytä tärinää ehkäiseviä suojakäsineitä. Oletetaan, että joillakin henkilöillä sormissa esiintyvä Raynaudin oireyhtymä saattaa johtua altistumisesta tärinälle ja kylmälle. Sormien vä- rittömyys ja tunnottomuus. Koska tämän oireen aiheuttavaa vähimmäisaltistusta ei tunneta, suo- sittelemme seuraavia toimia minimoimaan altistumista tärinälle. Pidä kehosi lämpimänä, eri- tyisesti pää, niska, jalat, kädet ja ranteet. Pyri säilyttämään hyvä verenkierto tekemällä työtauon aikana tehokkaita käsien voimisteluliikkeitä. Vältä myös tupakointia. Pidä moottorisaha terävänä ja huolla hyvin sekä saha että tärinää ehkäisevä järjestelmä. Tylsä teräketju pidentää sahaami- seen kuluvaa aikaa ja tylsän teräketjun painaminen puuta vasten lisää käsiin kohdistuvaa täri- nää. Saha, jonka komponentit ovat löystyneet tai tärinää ehkäisevät osat ovat vaurioituneet tai kuluneet, täristää enemmän. Rajoita työtuntien määrää. Kaikki edellä mainitut varotoimet eivät kuitenkaan takaa sitä, että käyttäjä välttyy valkosormisuudelta tai rannetuppitulehdukselta. Näin ollen moottorisahaa jatkuvasti ja säännöllisesti käyttävien on syytä tarkkailla käsien ja sormien kuntoa. Jos käyttäjä havaitsee joitakin edellä mainittuja oireita, on syytä ottaa välittömästi yh- teys lääkäriin. Käsittele polttoainetta aina varovasti. Pyyhi ylitse vuotanut polttoaine pois ja siirry moottorisahan kanssa vähintään kolmen metrin päähän tankkauspisteestä ennen moottorin käynnistämistä. Vältä kaikenlaista kipinöintiä ja liekkejä (esim. tupakointia, avotulta tai kipinöintiä aiheuttavia töitä) alueilla, joissa sekoitetaan, tankataan tai varastoidaan polttoainetta. Älä tupakoi, kun kä- sittelet polttoainetta tai käytät moottorisahaa. Älä päästä muita henkilöitä moottorisahan läheisyyteen, kun käynnistät moottoria tai sahaat. Pidä ulkopuoliset henkilöt ja eläimet poissa työskentelyalueelta. Lapset, lemmikit ja ulkopuoliset henkilöt on pidettävä vähintään 10 metrin päässä, kun käynnistät tai käytät moottorisahaa. Älä koskaan aloita sahaamista, ennen kuin työskentelyalue on vapaa, seisot tukevassa asen- nossa ja pääset vapaasti poistumaan kaatuvan puun alta. Pidä moottorisahaa aina tukevasti molemmin käsin, kun moottori on käynnissä. Ota moottori- sahasta tukeva ote kietomalla peukalo ja muut sormet kahvojen ympärille. Pidä kaikki ruumiinosasi poissa moottorisahan tieltä, kun moottori on käynnissä. Varmista ennen moottorin käynnistämistä, ettei moottorisaha kosketa mihinkään. Kanna moottorisahaa aina moottori sammutettuna siten, että terälaippa ja teräketju osoittavat taaksepäin ja äänenvaimennin osoittaa poispäin itsestäsi. Tarkista teräketju aina ennen käyttöä kulumisen, löystymisen tai vaihdettujen osien varalta. Älä koskaan käytä vaurioitunutta, virheellisesti säädettyä tai puutteellisesti tai huolimattomasti koot- tua moottorisahaa. Varmista, että teräketju lakkaa pyörimästä heti, kun kaasuliipaisin vapaute- taan. Moottorisahan huollon saa tehdä pätevän moottorisahahuollon henkilökunta lukuun ottamatta niitä osia, jotka erikseen mainitaan käyttöohjeessa. Virheellisesti tehtävässä huollossa saate- taan käyttää vääriä työkaluja vauhtipyörän irrottamiseen tai vauhtipyörää pidetään paikallaan väärällä työkalulla kytkintä irrotettaessa, mistä saattaa olla seurauksena vauhtipyörän vaurioit- uminen ja sen hajoaminen.Turvallinen käyttö 2500045_b 333 Sammuta moottori aina, ennen kuin lasket moottorisahan käsistäsi. Noudata erityistä varovaisuutta, kun sahaat pieniä pensaita ja taimia, sillä ne saattavat juuttua terä- ketjuun ja iskeytyä sinua vasten tai suistaa sinut tasapainosta. Kun sahaat jännitettyä oksaa, varo oksan kimmahtamista, jotta se ei iskeydy sinuun oksan katke- tessa. Pidä kädet kuivina ja puhtaina öljystä ja polttoaineesta. Varaudu takapotkuun. Takapotku tarkoittaa terälaipan ylöspäin suuntautuvaa liikettä, kun teräketju terälaipan päässä osuu esteeseen. Takapotku saattaa aiheuttaa moottorisahan vaarallisen hallinnan menettämisen. Varmista moottorisahaa kuljettaessasi, että teräsuojus on paikallaan. Aseta moottorisaha tukevasti paikalleen kuljetuksen ajaksi, jotta siitä ei pääse vuotamaan polttoainetta eikä saha vaurioidu eikä aiheuta vammoja. Takapotku Turvallisuusohjeet moottorisahan käyttäjälle VAROITUS! Takapotku saattaa aiheutua terälaipan kärjen osuessa esteeseen tai sahauskohdan umpeutu- essa ja teräketjun juuttuessa kiinni. Terälaipan kärjen osuminen esteeseen saattaa aiheuttaa erittäin nopean takapotkun, joka heittää terälaipan ylös taaksepäin kohti käyttäjää. Teräketjun juuttuminen terälaipan yläo- sasta saattaa aiheuttaa terälaipan äkillisen takapotkun kohti käyttäjää. Molemmissa tapauk- sissa käyttäjä voi menettää sahan hallinnan, mistä saattaa olla seurauksena vakava vamma. Älä luota pelkästään sahan turvalaitteisiin. Moottorisahaa käytettäessä on otettava huomioon useita seikkoja onnettomuuksien ja vammojen välttämiseksi sahaamisen aikana. (1) Kun ymmärrät takapotkun syntymekanismin, voit vähentää tai ehkäistä yllätyksen ai- heuttamia vaaratilanteita. Yllätyksellinen tilanne lisää onnettomuusvaaraa. (2) Pidä sahasta kiinni molemmin käsin siten, että oikea käsi pitää kiinni takakahvasta ja va- sen käsi etukahvasta. Ota sahasta tukeva ote asettamalla peukalot ja sormet kahvan ym- päri. Tukeva ote auttaa lieventämään takapotkua ja pitämään sahan hallinnassasi. Älä irrota käsiäsi kahvoista. (3) Varmista, ettei työskentelyalueella ole esteitä. Varmista, ettei terälaipan kärki osu ok- saan, toiseen puuhun tai muuhun esteeseen sahauksen aikana. (4) Käytä sahatessasi moottorin suurta käyntinopeutta. (5) Älä kurota sahatessasi äläkä sahaa olkapäälinjan yläpuolelta. (6) Noudata valmistajan antamia ohjeita moottorisahan teroituksesta ja huollosta. (7) Käytä moottorisahassa vain valmistajan määrittämiä tai muita vastaavia terälaippoja ja - ketjuja.fi Terälaipan ja teräketjun asentaminen 334 2500045_b

TERÄLAIPAN JA TERÄKETJUN ASENTAMINEN

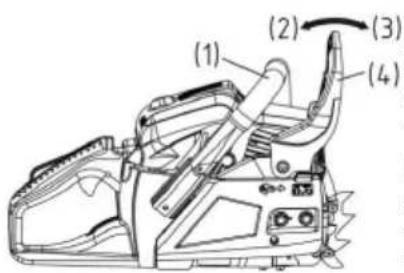

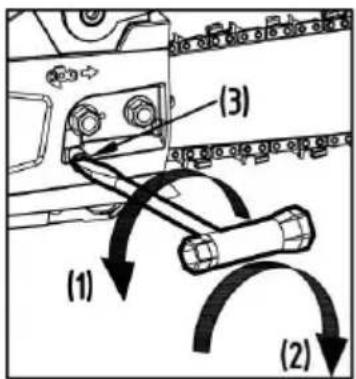

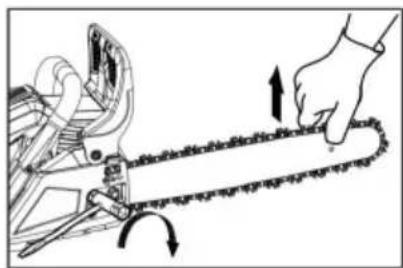

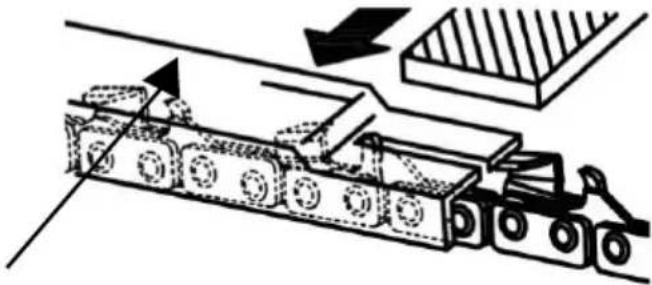

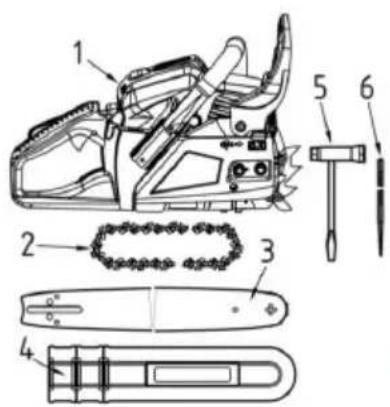

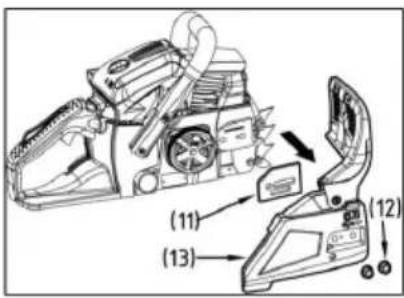

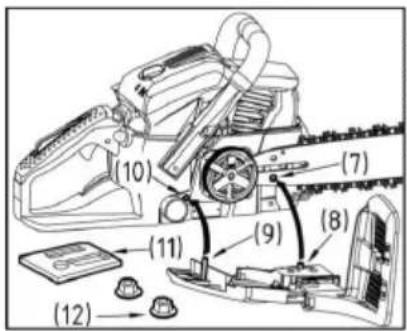

Vakiopakkaukseen sisältyvät alla mainitut osat: (1) Tehonlähde (2) Teräketju (3) Terälaippa (4) Teräsuojus (5) Tulppa-avain (6) Viila Avaa laatikko ja asenna terälaippa ja teräketju alla mainittujen ohjeiden mukaisesti. VAROITUS! Teräketjun reunat ovat erittäin terävät. Käytä suojakäsineitä. 1 Vedä etukahvan suojusta kohti etukahvaa ja tarkista, ettei ketjujarru ole päällä. 2 Irrota kaksi mutteria (12), irrota sitten kytkinkotelo (13) ja välilevy (11). 3 Ohjaa teräketju ketjupyörälle, kierrä teräketju terälaipan ympärille ja asenna terälaippa kiinni tehonlähteeseen. Asenna ketjunkiristimen mutteri (8) terälaipan alempaan reikään (7). Asenna sitten kytkinko- telo ja kiristä mutteri sormitiukkuuteen. Varmista, että kytkinkotelon tappi (9) on asetettu moottorin alustan reikään (10). (7) Reikä (8) Ketjunkiristimen mutteri (9) Kytkinkotelo (10) Reikä (11) Välilevy (12)Kytkinkotelo (13) Mutterit ADVICE Varmista, että teräketjun pyörimissuunta on oikea. (1) PyörimissuuntaPolttoaine ja teräketjuöljy 2500045_b 335 1 Asenna ensin terälaippa ja kiinnitä sitten teräketju terälaipan ja ket- jupyörän ympärille. 2 Asenna ketjunkiristimen mutteri terälaipan alempaan reikään. Asenna sitten kytkinkotelo ja kiristä mutteri sormitiukkuuteen. 3 Pidä terälaipan kärkeä ylhäällä ja säädä teräketjun kireyttä kiertä- mällä teräketjun kiristysruuvia, kunnes teräketjun lenkit koskettavat terälaipan alapintaa. 4 Kiristä mutterit tiukasti pitäen terälaipan kärkeä ylhäällä (12–15 Nm). Tarkista teräketjun kevyt kulku ja kireys pyörittämällä sitä kevyesti käsin. Säädä tarvittaessa. 5 Kiristä teräketjun kiristysruuvi. (1) Löysää (2) Kiristä (3) Teräketjun kireyden säätöruuvi HUOMIO! On erittäin tärkeää säilyttää teräketjun oikea kireys. Väärä kireys aiheuttaa usein terälaipan nopeaa kulumista tai teräketjun irtoa- mista paikaltaan. Erityisesti uutta moottorisahaa käytettäessä ki- reyteen on kiinnitettävä huomiota, sillä teräketju löystyy ensim- mäisen käytön jälkeen. Kuorituki on tärkeä sahan osa. Ruuvaa se kiinni sahaan ennen ensimmäistä käyttöä. Kiinnitä kuorituki kahdella ruuvilla sahan etuosaan.

POLTTOAINE JA TERÄKETJUÖLJY

POLTTOAINE Moottorin voitelussa käytetään öljyä, joka on tarkoitettu käytettäväksi erityisesti ilmajäähdytteisessä kaksitahtisessa bensiinimoottorissa. Jos tällaista öljyä ei ole saatavilla, käytä hapettumisenestoainetta sisältävää öljyä, joka on tarkoitettu käytettäväksi erityisesti ilmajäähdytteisessä kaksitahtisessa moottorissa.

SUOSITELTAVA BENSIININ JA ÖLJYN SEOSSUHDE ON 40 : 1

(JASO FC- tai ISO EGC-luokan öljy, joka on tarkoitettu ilmajäähdyttei- siin kaksitahtimoottoreihin). Moottorissa käytetään lyijytöntä bensiiniä.fi Polttoaine ja teräketjuöljy 336 2500045_b VAROITUS! Polttoaine on erittäin herkästi syttyvää. Älä tupakoi tai käsittele avotulta tai kipinöitä polttoaineen läheisyydessä. HUOMIO! 1 POLTTOAINE ILMAN ÖLJYÄ (RAAKABENSIINI) – Vau- rioittaa vakavasti moottorin sisäosia erittäin nopeasti.

Saattaa aiheuttaa sytytystulppien likaantumista, pakokana- van tukkiutumista tai männänrenkaiden jumiutumista. POLTTOAINEEN SEKOITTAMINEN 1 Mittaa erikseen bensiinin ja öljyn sekoitettavat määrät. 2 Kaada osa bensiinistä puhtaaseen, bensiinille soveltuvaan säi- liöön. 3 Kaada bensiinin sekaan kaikki öljy ja sekoita hyvin. 4 Kaada sekaan loput bensiinistä ja sekoita jälleen hyvin vähin- tään minuutin ajan. 5 Merkitse säiliön sisältö selkeästi ulkopuolelle, ettei se sekoitu bensiiniin tai muihin aineisiin.

Käytä ympäri vuoden erityistä moottorisahan ketjulle tarkoitettua öljyä. ADVICE Älä käytä jäteöljyä tai regeneroitua öljyä, joka saattaisi vau- rioittaa öljypumppua.Käyttö 2500045_b 337 KÄYTTÖ

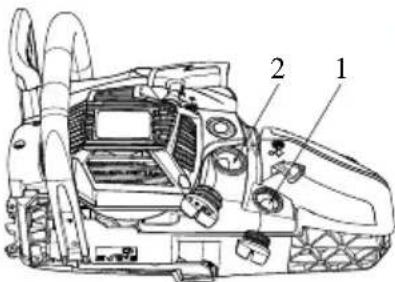

1 Kierrä polttoainesäiliön korkki ja öljysäiliön korkki auki ja poista ne paikoiltaan. Aseta korkit pölyttömään paikkaan. 2 Lisää polttoainetta polttoainesäiliöön ja lisää teräketjuöljyä öljy- säiliöön noin 80 % tilavuudesta. 3 Kiinnitä polttoainesäiliön ja öljysäiliön korkit takaisin paikoilleen ja pyyhi roiskunut polttoaine pois. 4 Aseta virtakytkin "I"-asentoon. 5 Paina toistuvasti rikastinpumpun muovikuulaa, kunnes kuulassa näkyy polttoainetta. (1) Teräketjuöljy (4) Rikastinpumppu (2) Polttoaine (5) Rikastinnuppi (3) Virtakytkin 6 Vedä rikastinnuppi ulos. Rikastin sulkeutuu ja kaasuvipu asettuu käynnistysasentoon. ADVICE Käynnistys välittömästi moottorin sammuttamisen jälkeen: aseta rikastin auki-asentoon. ADVICE Kun rikastinnuppi on vedetty ulos, se ei palaudu takaisin alas vaikka kaasuliipaisinta painettaan tai rikastinnuppia painetaan sormella. Jos haluat palauttaa rikastinnupin takaisin alas, paina sen sijaan kaasuliipaisinta. 1 Paina etukahvan suojusta alaspäin kohti sahan etuosaa, jotta ketju- jarru aktivoituu. 1 Pidä saha tukevasti maata vasten ja vedä jämäkästi käynnistyskah- vasta. 1 Kun moottori osoittaa käynnistymisen merkkejä, paina kaasu- liipaisinta, jotta rikastin palautuu takaisin alas ja käynnistä sitten moottori vetämällä uudelleen käynnistyskahvasta. 2 Vedä etukahvan suojusta ylöspäin kohti etukahvaa, jotta ketjujarru vapautuu. Anna sitten moottorin lämmetä painaen samalla kevyesti kaasuliipaisinta.fi Käyttö 338 2500045_b VAROITUS! Varmista ennen moottorin käynnistämistä, ettei moottorisaha ko- sketa mihinkään. Varmista, että ketjujarru on aina aktivoituna en- nen sahan käynnistämistä.

TERÄKETJUVOITELUN TARKISTAMINEN

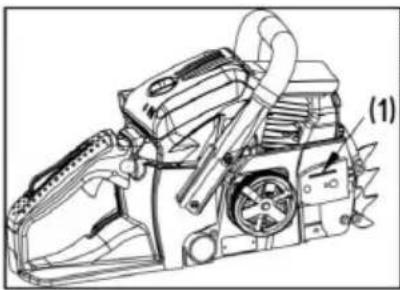

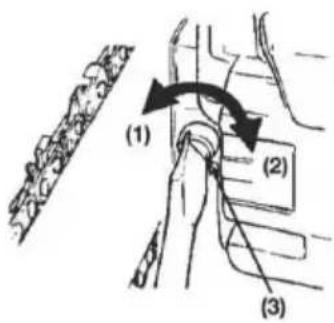

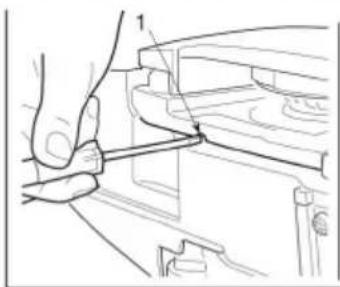

Käytä sahaa käynnistämisen jälkeen keskinkertaisella käyntinopeudella ja tarkista, että ketjuöljy muodostaa kuvan osoittaman öljyvanan. Ketjuöljyn virtausta voi säätää ruuvimeisselillä kytkimen puolen alapuo- lella olevasta reiästä. Säädä virtausta työskentelyolosuhteiden mukaan. (1) Ketjuöljyn virtauksen säätöakseli Akselin kierto vastapäivään – suurempi virtaus. Akselin kierto myötäpäivään – vähäisempi virtaus. HUOMIO! Öljysäiliö on lähes tyhjä samoihin aikoihin kun polttoaine on käy- tetty loppuun. Muista täyttää öljysäiliö aina, kun lisäät sahaan polttoainetta.

KYTKIMEN TOIMINNAN TARKISTAMINEN

Tarkista ennen käyttöä, ettei teräketju liiku sahan käydessä joutokäyn- nillä. VAROITUS! Pidä käynnissä olevaa sahaa aina tukevasti molemmilla käsillä siten, että vasen käsi on etukahvassa ja oikea käsi takakah- vassa. Toimi näin siitä huolimatta, että olisit vasenkätinen. KETJUJARRU Ketjujarrun tehtävänä on pysäyttää teräketju välittömästi, jos saha nou- see ylöspäin takapotkun vuoksi. Yleensä ketjujarru aktivoituu automaattisesti hitausvoiman ansiosta. Ketjujarrun voi aktivoida myös käsin painamalla jarruvipua (etukahvan suojuksen) alaspäin kohti sahan etuosaa. Kun jarru kytkeytyy toimintaa, valkoinen kartio ponnahtaa esiin jarruvivun juuresta. (1) Etukahva (2) Vapautus (3) Jarru (4) Etukahvan suojus Vapauta jarru vetämällä etukahvan suojus kohti etukahvaa, kunnes kuulet naksahduksen.Käyttö 2500045_b 339 VAROITUS! Kun jarru kytkeytyy päälle, vapauta kaasuliipaisin, jotta mootto- rin käyntinopeus hidastuu. Sahan käyttäminen jarrun ollessa kyt- keytyneenä kuumentaa kytkintä ja saattaa aiheuttaa vaurioita. Tarkista jarrun toiminta päivittäisten tarkastusten yhteydessä. Tarkista jarrun toiminta seuraavasti:

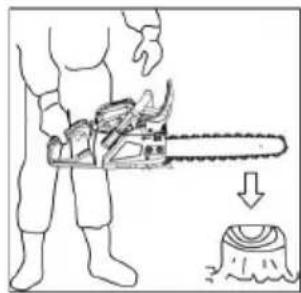

1) Sammuta moottori.

2) Pidä sahaa vaakatasossa, irrota kätesi etukahvasta, napauta terälai-

pan kärki vasten kantoa tai muuta puunpalaa ja varmista näin jarrun toi- minta. Jarrun reagointitaso vaihtelee terälaipan koon mukaan. Jos jarru ei toimi, tarkistuta saha jälleenmyyjällä ja korjaa tarvittaessa.

KAASUTTIMEN JÄÄTYMISENESTO

Kun sahaa käytetään 0–5 °C:ssa kosteuden ollessa suuri, seurauk- sena saattaa olla jään muodostuminen kaasuttimeen. Se puolestaan saattaa aiheuttaa moottorin tehon heikkenemistä tai moottorin epäta- saista käyntiä. (1) Sylinterikansi (2) “Aurinko”-merkintä (3) “Lumihiutale”-merkintä (a) Normaali käyttötila (b) Jäätymisenestotila Tämä saha on suunniteltu siten, että sen sylinterikannen oikealla puolella on tuuletusaukko, josta lämmintä ilmaa pääsee virtaamaan moottoriin ehkäisemään jään muo- dostumista. Normaaleissa olosuhteissa sahaa käytetään normaalissa käyttötilassa eli tilassa, joka on asetettuna sahaa toimitettaessa. Jos olosuhteet kuitenkin aiheuttavat jään muodostumista, sahaa on käytettävä jäätymisenestotilassa. Jos sahan käyttöä jatketaan jäätymi- senestotilassa, vaikka lämpötila on noussut ja palautunut normaaliksi, seurauksena saattaa olla moottorin heikko käynnistyminen tai estymi- nen toimimasta normaalilla käyntinopeudella. Tämän vuoksi saha on aina palautettava normaaliin käyttötilaan, kun ei ole enää vaaraa jään muodostumisesta.

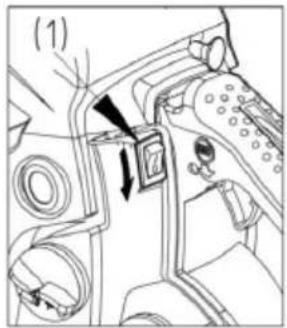

KÄYTTÖTILAN VAIHTAMINEN

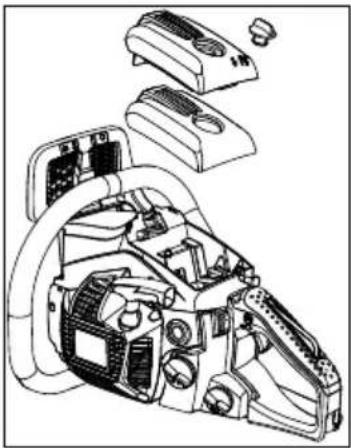

(1) Sylinterikansi (2) Rikastinnuppi (3) Jäänestolevy 1 Sammuta moottori virtakytkimestä. 2 Irrota ilmansuodattimen kotelo ja poista ilmansuodatin paikaltaan. Ir- rota sitten rikastinnuppi sylinterikannesta. 3 Irrota sylinterikannen ruuvit (esim. kolme ruuvia sisäpuolelta ja yksi ruuvi kannen ulkopuolelta) ja poista sylinterikansi paikaltaan. 4 Paina sormella sylinterikannen oikealla puolella sijaitsevaa jäänes- tolevyä alaspäin ja poista se paikaltaan. 5 Aseta jäänestolevy siten, että lumihiutalemerkintä on ylöspäin ja aseta jäänestolevy sitten takaisin paikalleen sylinterikanteen. 6 Kiinnitä sylinterikansi takaisin paikalleen ja kiinnitä sitten myös kaikki muut osat takaisin paikoilleen.fi Sahaaminen 340 2500045_b MOOTTORIN SAMMUTTAMINEN 1 Vapauta kaasuliipaisin ja anna moottorin käydä joutokäynnillä muut- aman minuutin ajan. 2 Aseta virtakytkin "O"-asentoon (SEIS). (1) Virtakytkin SAHAAMINEN VAROITUS! Lue ennen työskentelyn aloittamista tämän käyttöohjeen kohta "Turvallinen käyttö". On suositeltavaa aloittaa sahaaminen hel- poista kohteista. Samalla sinulla on aikaa tottua moottorisahaan. Noudata aina kaikkia turvallisuusohjeita, jotka saattavat rajoittaa moot- torisahan käyttöä. Noudata aina kaikkia turvallisuusohjeita. Moottorisahaa saa käyttää vain puun sahaamiseen. Moottorisahalla ei saa sahata mitään muuta materiaalia. Tärinä ja takapotku saattavat vaihdella eri materiaaleilla, eikä tällöin noudatettaisi turvallisuusohjeita. Älä käytä sahaa vipuna nostamaan, siirtämään tai jakamaan kohteita. Älä aseta sahaa kiinteitä esineitä vasten. On kiellettyä liittää sellaisia työkaluja tai muita laitteita virran ulosottoon, joita valmistaja ei ole erikseen määrittänyt. Sahaa ei tarvitse väkisin painaa sahauskohtaan. Käytä vain kevyttä pai- netta samalla, kun käytät moottoria täydellä kaasulla. On suositeltavaa tehdä päivittäiset tarkastukset ennen käyttöä, sahan putoamisen tai sahaan kohdistuneen iskun jälkeen, jotta voidaan heti havaita mahdolliset vauriot ja viat. On vaarallista käyttää moottoria suurella teholla teräketjun jumiuduttua sahauskohtaan, sillä se saattaa vaurioittaa kytkintä. Jos saha jää kiinni sahauskohtaan, älä yritä vetää sitä irti väkisin, vaan avaa sahauskohtaa kiilan tai vivun avulla. Suojautuminen takapotkulta Tässä sahassa on ketjujarru, joka pysäyttää teräketjun virheellisestä to- iminnasta aiheutuvan takapotkun aikana. Tarkista ketjujarrun toiminta ennen jokaista käyttöä käyttämällä sahaa täydellä kaasulla 1–2 sekun- nin ajan ja painamalla samalla etukahvan suojusta eteenpäin. Teräket- jun on pysähdyttävä välittömästi moottorin käydessä täydellä kaasulla. Jos teräketju pysähtyy hitaasti tai ei pysähdy ollenkaan, vaihda jarru- hihna ja kytkinlevy ennen käyttöä. On erittäin tärkeää tarkistaa ketjujarrun toiminta ennen jokaista käyt- töä. Tarkista myös ketjun terävyys, jotta takapotkun riski vähenee. Tur- valaitteiden poistaminen, puutteellinen huolto tai vääränlaisen terälai- pan tai teräketjun käyttö saattaa lisätä takapotkun aiheuttaman vakavan loukkaantumisen riskiä. Puun kaataminenSahaaminen 2500045_b 341 1 Päätä kaatosuunta ottaen huomioon tuulen suunta, puun kaltevuus, painavien oksien sijainti, työn jatkaminen kaatamisen jälkeen sekä muut mahdolliset tekijät. 2 Raivaa puun ympäristö, etsi hyvä jalansija ja varmista väistämistie. 3 Tee puun kaatumissuuntaan kaatolovi, jonka syvyys on yksi kolma- sosa rungon läpimitasta. 4 Tee kaatosahaus kaatoloven vastakkaiselle puolelle hieman kaatol- oven pohjatason yläpuolelle. VAROITUS! Kun olet kaatamassa puuta, muista varoittaa alueen muita työn- tekijöitä vaarasta. (A) Kaatolovi (B) Kaatosahaus Tukin katkominen ja oksien karsiminen VAROITUS! 1 Varmista aina ensin hyvä jalansija ja rungon tukeva asento. 2 Varo pyörähtävää tukkia. 3 Ehkäise sahan takapotkua lukemalla ohjeet kohdasta "Tur- vallinen käyttö". Tarkista katkottavan tukin taittumissuunta ennen sahaamisen aloittamista. Viimeistele tukin katkaise- minen aina taittumissuunnan vastakkaiselta puolelta, ettei terälaippa jää jumiin sahauskohtaan. Maassa olevan tukin katkaiseminen Sahaa puoliväliin tukkia, pyöräytä tukki massa ympäri ja viimeistele sa- haus vastakkaiselta puolelta. Tuetun tukin katkaiseminen Sahaa viereisen kuvan A tilanteessa alakautta yhden kolmasosan ver- ran ja viimeistele katkaiseminen sahaamalla ylhäältä alaspäin. Sahaa viereisen kuvan B tilanteessa ylhäältä alaspäin yhden kolmasosan ver- ran ja viimeistele katkaiseminen sahaamalla alhaalta ylöspäin. Kaatuneen puun oksien karsiminen Tarkista ensin, mihin suuntaan oksa on kallistunut. Tee sitten matala sa- haus puristuksen puolelle, jotta oksa ei repeydy irti. Sahaa oksa irti jän- nityksen puolelta. VAROITUS! Varo katkaistun oksan kimpoamista taaksepäin.fi Huolto 342 2500045_b Oksien karsiminen pystyssä olevasta puusta Tee ensin sahaus oksan alapuolelle ja sahaa sitten oksa irti ylhäältä alaspäin. VAROITUS! 1 Varmista, että jalansija ja tikkaat ovat tukevat. 2 Älä kurota liikaa. 3 Älä sahaa olkapäälinjan yläpuolelta. 4 Pidä aina sahasta kiinni molemmin käsin. VAROITUS! Kuorituen on aina oltava paikoillaan, kun puuta kaadetaan tai katkotaan. Paina kuorituki tukevasti puuhun käyttämällä apuna takakahvaa. Paina etukahvaa sahauslinjan suuntaan. Kuorituen on pysyttävä paikallaan ohjaamassa sahausta. Käytä kuoritukea puiden kaatamisessa ja katkomisessa, sillä se takaa turvallisen työskentelyn ja vähentää työhön tarvittavaa voimaa ja alentaa tärinää. Jos sahattavan puun ja moottorisahan välissä on este, sammuta saha. Odota, kunnes saha on kokonaan pysähtynyt. Käytä suo- jakäsineitä ja poista este paikaltaan. Jos teräketju on irrotettava, noudata tässä käyttöohjeessa annettuja kyseisen osan asennu- sohjeita. Kun saha on puhdistettu ja uusi osa on asennettu, tee sahalla koekäyttö. Jos tällöin havaitaan tärinää tai mekaanista melua, lopeta käyttö ja ota yhteys jälleenmyyjään. HUOLTO VAROITUS! Varmista, että moottori on pysähtynyt ja jäähtynyt, ennen kuin puhdistat, tarkistat tai korjaat sahaa. Irrota sytytystulppa, ettei saha käynnisty vahingossa. Noudata säännöllistä huoltoa, ennen käyttöä tehtäviä toimenpiteitä ja päivittäistä huoltoa koskevia ohjeita. Puutteellinen huolto saattaa ai- heuttaa moottorisahaan vakavia vaurioita. Huolto jokaisen käyttökerran jälkeen

Poista ilmansuodattimen pinnassa oleva pöly naputtelemalla ilmansuo- datinta kovaa pintaa vasten. Puhdista verkossa oleva lika avaamalla suodatin ja puhdistamalla pölyt pois harjaamalla. Jos puhdistat paineil- malla, puhalla sisältä ulospäin. Kokoa suodatin painamalla puoliskot yh- teen, kunnes ne lukittuvat napsahtaen.Huolto 2500045_b 343

Irrota terälaippa ja tarkista, ettei öljyportti ole tukossa. (1) Öljyportti

Kun terälaippa on irrotettu, poista sahanpuru terälaipan urasta ja öljy- portista. Rasvaa kärjen ketjupyörä terälaipan kärjessä olevasta rasvaportista. (1) Öljyportti (2) Rasvaportti (3) Ketjupyörä

Tarkista mahdollinen polttoainevuoto ja löystyneet kiinnitykset sekä tär- keimpien osien mahdolliset vauriot, erityisesti kahvojen liitoksista ja te- rälaipan kiinnityksestä. Jos havaitset vikoja, korjaa ne ennen sahan käyttämistä uudelleen. Määräaikaishuollot

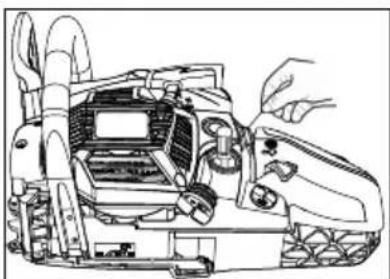

1. Sylinterin jäähdytysrivat

Sylinterin jäähdytysripojen välit tukkiva pöly saattaa aiheuttaa moottorin ylikuumenemisen. Tarkista ja puhdista sylinterin jäähdytysrivat säännöl- lisin välein. Irrota tätä varten ilmanpuhdistin ja sylinterikansi. Kun asen- nat sylinterikannen takaisin, varmista, että katkaisimien johdot ja läpivi- ennit ovat oikeilla paikoillaan.

2. Polttoainesuodatin

(a) Vedä suodatin pois suodatinaukosta vaijerikoukulla. (1) Polttoainesuodatin (b) Irrota suodatin ja pese se tai vaihda tarvittaessa kokonaan uuteen. VAROITUS! Kun suodatin on irrotettu, purista imuputki kiinni. Kun asennat suodatinta takaisin, estä suodattimen kuitujen tai pölyn tunkeutuminen imuputkeen.

Puhdista elektrodit teräsharjalla ja säädä kärkiväliksi tarvittaessa 0,65 mm. Sytytystulpan tyyppi: NHSP LD L8RTF tai CHAMPION RCJ7Y tai NGK BPMR7A.fi Teräketjun ja terälaipan huoltaminen 344 2500045_b

Tarkista ketjupyörä murtumien ja liiallisen kulumisen varalta, sillä ne saattavat vaikuttaa ketjun toimintaan. Jos ketjupyörä on merkittävästi kulunut, vaihda se uuteen. Älä koskaan asenna uutta teräketjua kulu- neelle ketjupyörälle eikä kulunutta teräketjua uudelle ketjupyörälle.

5. Etu- ja takaosan tärinänvaimentimet

Vaihda osat, jos niiden kumiosa on irronnut tai halkeillut. Vaihda osat, jos takavaimentimen sisäpuolisessa metalliosassa näkyy pysäyttimen pultin iskemiä ja metallin välys on kasvanut. VAROITUS! Käytä vain tässä käyttöohjeessa mainittuja varaosia. Muunlais- ten varaosien käyttäminen saattaa aiheuttaa vakavan loukkaan- tumisen.

TERÄKETJUN JA TERÄLAIPAN HUOLTAMINEN

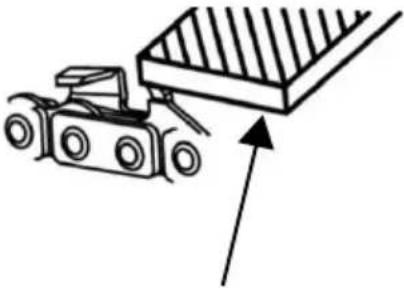

Teräketju VAROITUS! Sahan tasaisen ja turvallisen käytön kan- nalta on erittäin tärkeää pitää teräketjun hampaat aina terävinä. Teroita hampaat, kun sahanpuru näyttää puuterimaiselta sahaaminen edellyttää voiman käyttöä sahausjälki ei ole suora tärinä lisääntyy polttoaineenkulutus kasvaa. Hampaiden standardit: VAROITUS! Käytä suojakäsineitä. Ennen teroittamista: Varmista, että teräketju on tukevasti kiinnitetty. Varmista, että moottori on pysähtynyt. Käytä oikeankokoista pyöröviilaa. Ketjutyyppi: 6238: Oregon 91P 6240: Oregon 91P Viilan koko: 5/32” (4,0 mm) ketjulle 91P Aseta viila hampaan pinnalle ja työnnä suoraan eteenpäin. Pidä viilan asento kuvan mukaisena. Kun kaikki hampaat on teroitettu, tarkista syvyystulkilla mitta ja viilaa hammas oikeaan tasoon kuvan mukaisesti.Teräketjun ja terälaipan huoltaminen 2500045_b 345 VAROITUS! Muista pyöristää etureuna, sillä se vähentää takapotkun riskiä ja vetolenkkien rikkoutumista. Varmista, että kaikki hampaat ovat pituudeltaan ja etukulmaltaan kuvan mukaisia. Viilan halkaisija Viilauskulma Alakulma Etukulma (55°) Syvyystul- kin mitta Ruuvipenkin kiertokulma Ruuvipenkin kallistuskulma Sivukulma Ketjutyyppi 91P 5/32" 30° 0° 80° 0,025" 95VPX 3/16" 30° 10° 80° 0,025" Syvyystulkki Viilafi Säilytys 346 2500045_b Terälaippa Käännä terälaippa ajoittain, jotta se kuluisi ta- saisesti. Terälaipan uran on aina oltava neliskanttinen. Tarkista terälaipan uran kuluneisuus. Aseta viivain terälaipan uraan ja hampaiden ulkopinn- alle. Jos näiden väliin jää rako, terälaipan ura on kunnossa. Muussa tapauksessa terälaipan ura on kulunut. Vaihda tai korjaa tällöin terälaipan ura. (1) Viivain (2) Rako (3) Ei rakoa (4) Teräketju vinossa VAROITUS! Taulukossa on esitelty terälaipan ja teräketjun mahdolliset yhdistelmät sekä niille sopiva saha- mallit merkinnällä *. Ketjujako Terälaippa Teräketju Sahamalli Tuumaa Pituus tu- uma/cm Uran leveys tuuma/cm Koodi Koodi 6238 6240 3/8” 14”/35 cm 0,050”/1,3 mm Oregon 140SDEA041 Oregon 91P053X

Käytä varaosina vain edellä mainittuja terälaippoja ja teräketjuja. Jos sahassa käytetään ei-hyväksyttyjä yhdistelmiä, seurauksena saattaa olla vakava loukkaantuminen tai laitteen vaurioituminen. SÄILYTYS 1 Tyhjennä polttoainesäiliö ja käytä moottoria, kunnes polttoaine loppuu. 2 Tyhjennä öljysäiliö. 3 Puhdista saha. 4 Säilytä sahaa kuivassa paikassa lasten ulottumattomissa. JÄTTEIDEN HÄVITTÄMINEN JA YMPÄRISTÖNSUOJELU Älä koskaan kaada teräketjuöljyä tai kaksitahtista polttoaineseosta viemäriin tai maaperään vaan hävitä ne asianmukaisella ja ympäristöystävällisellä tavalla esimerkiksi erityisessä keräyspisteessä. Jos saha poistetaan tulevaisuudessa käytöstä tai sitä ei tarvita enää, älä hävitä sitä kotitalousjätteen se- assa vaan hävitä se ympäristöystävällisesti. Tyhjennä huolellisesti öljy- ja polttoainesäiliöt ja hävitä aine- jäämät erityisessä keräyspisteessä. Hävitä myös saha asianmukaisessa keräys- tai kierrätyspisteessä. Tällöin muovi- ja metalliosat voidaan erotella ja kierrättää. Lisätietoa materiaalien ja laitteen hävittämi- sestä saa paikalliselta jälleenmyyjältä.Vianmääritys 2500045_b 347 VIANMÄÄRITYS

Tarkista, ettei polttoaineessa ole vettä eikä seos ole ala-ar- voista. Vaihda tilalle oikeanlainen polttoaine. Tarkista, ettei moottori saa liikaa polttoainetta. Irrota ja kuivaa sytytystulppa. Vedä sitten käynnistyskah- vasta uudelleen käyttämättä rikastinta.

VAROITUS! Varmista, ettei jää- tymisenesto ole toi- minnassa. Tarkista sytytystulpan toi- minta. Vaihda uusi sytytystulppa. Tarkista, ettei polttoaineessa ole vettä eikä seos ole ala-ar- voista. Vaihda tilalle oikeanlainen polttoaine. Tarkista ilmansuodatin ja polt- toainesuodatin tukkeumien varalta. Puhdista.

2) Heikko teho / heikko kiih-

tyvyys / epätasainen jouto- käynti. Tarkista kaasuttimen säädöt. Säädä kaasuttimen neulaa tarvittaessa. Tarkista, ettei öljy ole ala-ar- voista. Vaihda öljy.3) Öljyä ei tule ulos. Tarkista öljyletkut ja portit tuk- keumien varalta. Puhdista. Jos saha tarvitsee laajempaa huoltoa, ota yhteys alueesi valtuutettuun huoltoon.fi Tekniset tiedot 348 2500045_b TEKNISET TIEDOT Tyyppi 6238 6240 Tuotenro 127387 127392 Iskutilavuus 37,2 cm

Moottorin enimmäisteho 1,2 kW 1,5 kW Pituus Terälaippa (OREGON) 35 cm 140SDEA041 40 cm 160SDEA041 Hyödyllinen sahauspituus 33 cm 37 cm Teräketju (OREGON) 91P053X 91P057X Paksuus vetolenkkiä mittari 1,27 mm 1,27 mm Ketjujako – ketjupyörä 3/8" 3/8" Voimansiirron hammasmäärä 6z/6T 6z/6T Ketjujarru kyllä kyllä Joutokäyntinopeus 3100 ± 300 r/min 3100 ± 300 r/min Suurin pyörimisnopeus (terälaite asen- nettuna) 11000 r/min 11000 r/min Ketjun suurin nopeus 21 m/s 21 m/s Polttoainesäiliö 390 ml 390 ml Ketjuöljysäiliö 210 ml 210 ml Polttoaineen seossuhde 40:1 40:1 Nettopaino ilman teräketjua ja -laippaa, tyhjät säiliöt 4,6 kg 4,6 kg Polttoaineenkulutus moottorin enimmä- isteholla 450 g/kWh 450 g/kWh Äänen tehotaso L

Taattu äänen tehotaso L

(2000/14/ EC+2005/88/EC) 112 dB(A) 113 dB(A)Takuu 2500045_b 349 TAKUU Korvaamme kaikki laitteen materiaali- tai valmistusvirheet lainmukaisen kanneajan puitteissa joko kor- jaamalla laitteen tai toimittamalla varaosia, valintamme mukaan. Kanneaika määräytyy sen maan lain- säädännön mukaan, jossa laite on ostettu. Takuu on voimassa, mikäli seuraavat ehdot on täy- tetty: Laitteen asianmukainen käsittely Käyttöohjeen noudattaminen Alkuperäisten varaosien käyttäminen Takuu raukeaa seuraavissa tapauksissa: Laitetta on yritetty korjata Laitteeseen on tehty teknisiä muutoksia Laitetta ei ole käytetty määräysten mukaisesti (esim. ammattimainen tai kunnallinen käyttö) Takuu ei kata seuraavia tapauksia: Maalivauriot, jotka johtuvat normaalista kulumisesta Kuluvat osat, jotka on merkitty varaosaluettelossa merkinnällä [xxx xxx (x)] Polttomoottorit – niitä koskevat vastavien moottorin valmistajien erilliset takuuehdot Takuuaika alkaa päivästä, jolloin laitteen ensimmäisen ostaja on hankkinut laitteen. Alkuperäisen osto- kuitin päivämäärä määrittää takuun alkamispäivän. Käänny takuutapauksessa laitteen jälleenmyyjän tai läheisimmän valtuutetun edustajan puoleen. Ota tämä takuutodistus ja kaupan yhteydessä saamasi kuitti mukaan. Edellä mainitut takuuehdot eivät rajoita asiakkaan lainmukaisia oikeuksia, jotka on mainittu asi- anmukaisissa kansallisissa laeissa. EY-VAATIMUSTENMUKAISUUSVAKUUTUS Täten toteamme, että tämä tuote markkinoidussa kunnossaan täyttää harmonisoitujen EU-direktiivien, EU-turvastandardien sekä tuo- tekohtaisten standardien vaatimukset. Tuote Valmistaja Vastuuhenkilö Moottorisaha Sarjanumero G4114116 AL-KO Geräte GmbH Ichenhauser Str. 14 D-89359 Kötz Andreas Hedrich Ichenhauser Str. 14 D-89359 Kötz Malli EU-direktiivit Harmonisoidut standardit

SFS-EN ISO 14982:2009 SFS-EN ISO 22868:2011 Yhdenmukaisuuden arviointi 2000/14/EC Liite V Ilmoitettu laitos Kötz, 03.05.2016 6238 - 108/112 dB(A) 6240 - 110/113 dB(A) Mallin tarkastus tuoteturvalli- suuslain GSPG §4 BM 1027 MSR mukaan 6238: 16SHW1532-01 (CE) 6240: 16SHW1546-01 (CE) Intertek Deutschland GmbH Stangenstr. 1 70771 Leinfelden-Echterdingen Wolfgang Hergeth Toimitusjohtajaet Tõlge originaalkasutusjuhendist 350 2500045_b
