Verižna žaga je namenjena žaganju drevesnih debel, gradbenega lesa in vej glede na dolžino reza. Do- voljeno je le delo z lesom. Med uporabo je obvezna zadostna osebna zaščitna oprema (PSA). Vsakršna drugačna uporaba, npr. za profesionalno nego dreves znotraj drevesa, je izrecno prepovedana. Za škode ali telesne poškodbe, do katerih pride zaradi napak med uporabo, je odgovoren uporabnik/upravljavec in ne proizvajalec. Pri tej napravi je dovoljena le uporaba kombinacij verig in mečev, ki so navedene v navodilih za uporabo. K pravilni uporabi spada tudi upoštevanje varnostnih napotkov in napotkov za uporabo v uporabniškem priročniku. Vsaka oseba, ki dela z napravo, mora biti z njo seznanjena in se zavedati morebitnih nevarnosti. Poleg tega je treba najstrožje upoštevati veljavne predpise za prepreče- vanje nesreč. Treba je upoštevati tudi predpise v zvezi z zdravjem in varnostjo pri delu. Če napravo spremenite, proizvajalec ni več odgovoren za posledične škode, prav tako pa neha veljati proizvajalčeva garancija za napravo. Ta naprava je namenjena za zasebno nego vrta. OPOZORILO! Upoštevajte nacionalne predpise glede uporabe verižnih žag! (zaščita pri delu, okoljevarstvo) NAPOTKI Tudi če napravo uporabljate pravilno, lahko pride do tveganj, ki jih ni mogoče izključiti. Zaradi vrste in zgradbe naprave naslednjih nevarnosti ni mogoče izključiti: stika z nezaščiteno verigo žage (ureznine), nenadnih in neželenih premikov meča (ureznine), poškodb sluha, če ne uporabljate predpisane zaščite za sluh, vdihavanja škodljivih delcev in izpušnih plinov motorja, stika kože z bencinom, nastanka hrupa. Določenega nivoja hrupa stroja ni mogoče preprečiti. Obremenitev s hrupom na javnih površinah mora biti odobrena in eventualno omejena na določene čase. Upoštevati morate čas počitka, delovni čas pa je lahko eventualno omejen. Za zaščito upravljavca in oseb, ki delajo v bližini, je treba nositi ustrezno zaščito za sluh. Vibracije. Opozorilo: Dejanska vrednost vibracij med obratovanjem verižne žage lahko odstopa od podatkov v priročniku ali proizvajalčevih podatkov. Razlog za to so lahko naslednji dejavniki, ki jih je treba upoštevati pred in med uporabo: upoštevanje navodil za uporabo verižne žage, postopek rezanja in obdelava materiala, uporaba v skladu s predpisi in stanje verižne žage, naostrenost in stanje rezalnega orodja, montaža izbirnih ročajev, odpornih na vibracije, in pritrditev ročajev na ohišje verižne žage. Če imate nenaraven občutek ali če je po uporabi stroja koža na rokah obarvana, naredite ustrezen odmor. Brez odmorov lahko pride do sindroma vibracij v roki in dlani.sl Položaj delov 122 2500045_b

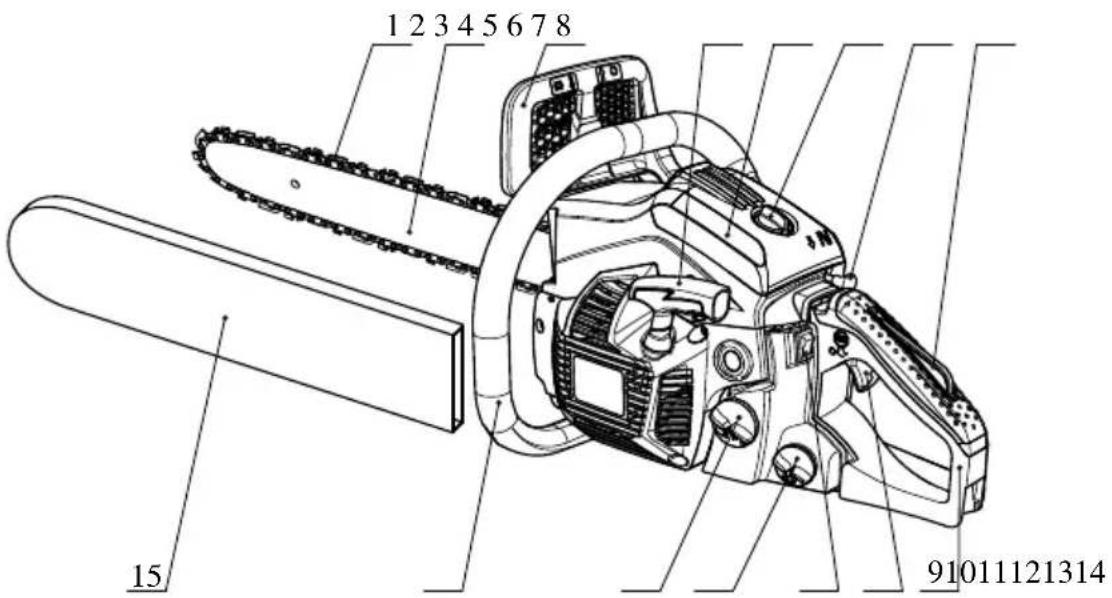

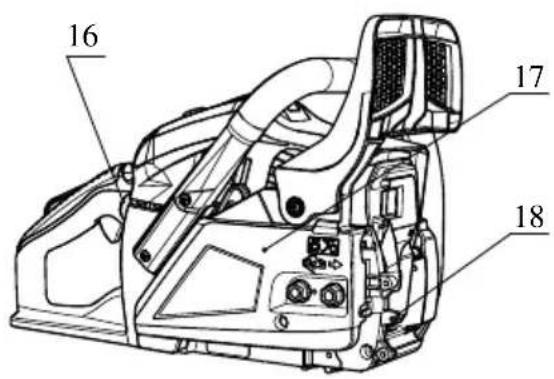

1 Veriga žage 10 Ročica za plin 2 Vodilo (meč) 11 Stikalo motorja 3 Sprednja zaščita za roko 12 Rezervoar za olje 4 Ročaj zaganjalnika 13 Rezervoar za gorivo 5 Pokrov filtra za zrak 14 Sprednji ročaj 6 Nastavitvena matica 15 Zaščitni pokrov vodila 7 Gumb lopute za zrak 16 Sesalna kroglica 8 Zapah ročice za plin 17 Pokrivalo sklopke 9 Zadnji ročaj 18 Ostroga

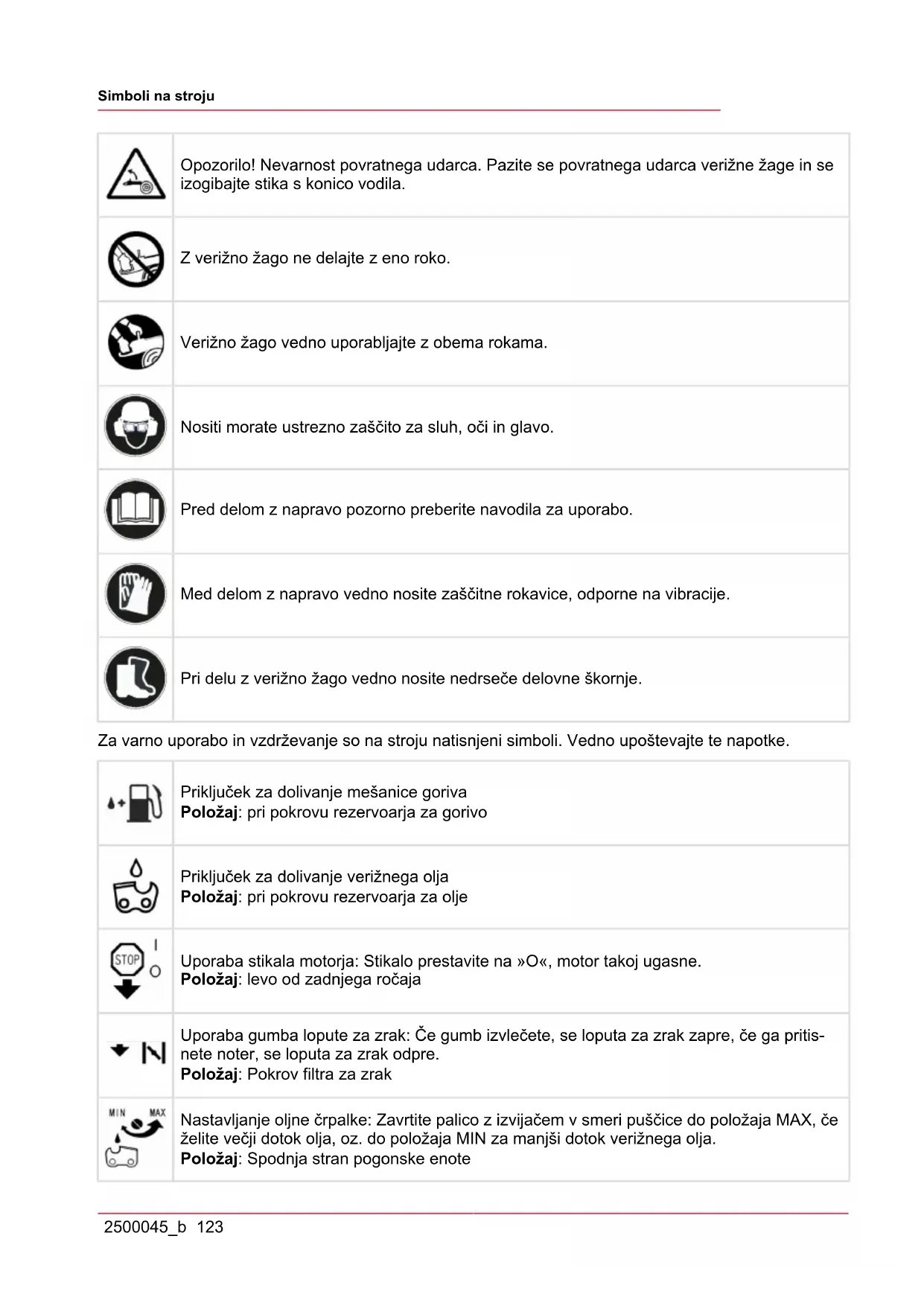

Preberite in upoštevajte vsa opozorila.Simboli na stroju 2500045_b 123 Opozorilo! Nevarnost povratnega udarca. Pazite se povratnega udarca verižne žage in se izogibajte stika s konico vodila. Z verižno žago ne delajte z eno roko. Verižno žago vedno uporabljajte z obema rokama. Nositi morate ustrezno zaščito za sluh, oči in glavo. Pred delom z napravo pozorno preberite navodila za uporabo. Med delom z napravo vedno nosite zaščitne rokavice, odporne na vibracije. Pri delu z verižno žago vedno nosite nedrseče delovne škornje. Za varno uporabo in vzdrževanje so na stroju natisnjeni simboli. Vedno upoštevajte te napotke. Priključek za dolivanje mešanice goriva Položaj: pri pokrovu rezervoarja za gorivo Priključek za dolivanje verižnega olja Položaj: pri pokrovu rezervoarja za olje Uporaba stikala motorja: Stikalo prestavite na »O«, motor takoj ugasne. Položaj: levo od zadnjega ročaja Uporaba gumba lopute za zrak: Če gumb izvlečete, se loputa za zrak zapre, če ga pritis- nete noter, se loputa za zrak odpre. Položaj: Pokrov filtra za zrak Nastavljanje oljne črpalke: Zavrtite palico z izvijačem v smeri puščice do položaja MAX, če želite večji dotok olja, oz. do položaja MIN za manjši dotok verižnega olja. Položaj: Spodnja stran pogonske enotesl Simboli na stroju 124 2500045_b Vijak pod oznako »H« je namenjen nastavljanju mešanice pri visokem številu vrtljajev. Položaj: zgoraj levo na zadnjem ročaju Vijak pod oznako »L« je namenjen nastavljanju mešanice pri nizkem številu vrtljajev. Položaj: zgoraj levo na zadnjem ročaju Vijak nad oznako »T« je namenjen nastavljanju števila vrtljajev v prostem teku. Položaj: zgoraj levo na zadnjem ročaju Prikazuje, v katero smer je zavora verige sproščena (bela puščica) oz. uporabljena (črna puščica). Položaj: Spredaj vodnik železnici Prikazuje, v katero smer je nameščena veriga. Položaj: Spredaj vodnik železnici Zagotovljen nivo zvoka: – 112 dB za 6238 – 113 dB za 6240 Ročni zagon motorjaVarnostni napotki za uporabo 2500045_b 125

VARNOSTNI NAPOTKI ZA UPORABO

Pred delom z napravo Pred uporabo naših izdelkov pozorno preberite ta priročnik, da se seznanite z napravo. Nikoli ne delajte z verižno žago, če ste utrujeni, bolni, v stresu ali vzeli zdravila, ki utrujajo, ali če ste uživali alkohol ali droge. Pri delu z verižno žago mora bit delovno območje dobro prezračeno. Naprave ne zaganjajte ali uporabljajte v zaprtih prostorih ali zgradbah. Izpušni plini vsebujejo nevaren ogljikov monoksid. Verižne žage ne uporabljajte pri močnem vetru, v slabem vremenu, slabi vidljivosti ali pri zelo visokih ali nizkih temperaturah. Vedno preglejte, ali so na drevesu odmrle veje, ki bi lahko med podiranjem padle. Uporabljajte nedrseče zaščitne čevlje, tesno prilegajoča oblačila in zaščito za oči, sluh in glavo. Nosite rokavice, odporne na vibracije. Domnevamo, da tako imenovani Raynaudov fenomen, ki prizadene prste osebe, nastane zaradi vibracij in mraza. Prsti so obledeli in odreveneli. Ker ni znano, pri kakšni minimalni obremenitvi lahko do teh težav pride, priporočamo takojšnjo uvedbo naslednjih ukrepov. Ohranite telesno toploto, zlasti zaščitite glavo, vrat, stopala, členke, dlani in zapestja. Pogosteje naredite odmor, pazite na dobro prekrvavitev z energičnimi vajami za roke in se izogibajte kajenju. Verižna žaga mora biti vedno ostra, žago in sistem za zaščito pred vibracijami pa je treba skrbno negovati. Topa veriga podaljša čas žaganja in če takšno verigo pritiskate v les, se poveča obremenitev dlani zaradi vibracij. Žaga z ohlapnimi sestavnimi deli ali poškodovanimi ali obrabljenimi blažilniki vibracij povzroča več vibracij. Omejite trajanje dela. Tudi če upoštevate vse te ukrepe, ni mogoče izključiti, da bodo prsti odreveneli ali da bo prišlo do sindroma karpalnega kanala. Pri redni oz. stalni uporabi naprave je treba zato skrbno paziti na stanje dlani in prstov. Če pride do katerega izmed zgoraj opisanih simptomov, takoj poiščite zdravniško pomoč. Pri delu z gorivom bodite previdni. Razlito gorivo obrišite in se pred zagonom motorja verižne žage premaknite najmanj 3 m od mesta dolivanja. Iz območja, v katerem se meša gorivo za namene prelivanja/dolivanja ali skladiščenja, je treba odstraniti vse vire isker ali plamenov. Med rokovanjem z gorivom in uporabo verižne žage ne kadite. Ob zagonu motorja in med žaganjem pazite, da se v območju verižne žage morda ne nahajajo osebe. V delovnem območju se ne smejo zadrževati osebe ali živali. Ob zagonu in med delo- vanjem verižne žage morajo biti otroci, domače živali in opazovalci oddaljeni najmanj 10 m. Z žaganjem začnite šele, ko je delovno območje prosto, ko trdno stojite, da se lahko varno izognete padajočemu deblu. Kadar motor deluje, vedno trdno držite verižno žago z obema rokama. Ročaja verižne žage trdno primite s palcem in ostalimi prsti. Med delovanjem motorja pazite, da noben del telesa ne pride v stik z žago. Pred zagonom motorja preverite, ali se veriga morda ne dotika kakšnega predmeta ali osebe. Verižno žago prenašajte le, kadar je motor ugasnjen, meč in veriga morata biti obrnjena nazaj, dušilnik zvoka pa se ne sme dotikati telesa. Verižno žago po vsaki uporabi preverite glede obrabljenih, ohlapnih ali zamenjanih delov. Poš- kodovane, napačno nastavljene ali nepopolno in slabo sestavljene verižne žage ni dovoljeno uporabljati. Preverite, ali se veriga ustavi, če spustite regulator plina. Razen točk, ki so navedene v uporabniškem priročniku, sme verižno žago vzdrževati le kvalificiran strokovnjak (npr. uporaba neustreznih orodij za demontažo vztrajnika ali za pritrdila vztrajnika pri demontaži sklopke lahko povzroči strukturne poškodbe vztrajnika, tako da med uporabo pride do izpada). Preden verižno žago odložite, vedno ugasnite motor. Pri žaganju majhnih vej in poganjkov morate biti izjemno pazljivi, ker se majhni delci zataknejo v verigo in jih lahko vrže v uporabnika. Pri žaganju napete veje pazite, da vas ne zadene, ko napetost popusti in veja skoči nazaj.sl Varnostni napotki za uporabo 126 2500045_b Ročaji morajo biti vedno suhi, čisti in na njih ne sme biti goriva ali mešanice goriva. Pazite se povratnega udarca žage. Povratni udarec je premik vodila navzgor, do katerega pride, kadar verižna žaga s konico vodila zadene kakšen predmet. Pri povratnem udarcu lahko pride do nevarne izgube nadzora nad verižno žago. Med prenašanjem verižne žage pazite, da je zaščitno pokrivalo vodila nameščeno. Napravo med transportom varno odložite, da preprečite razlitje goriva, škodo ali telesne poškodbe. Varnostni ukrepi za preprečevanje povratnega udarca OPOZORILO! Do povratnega udarca lahko pride, kadar konica vodila zadene ob predmet ali kadar se verižna žaga med žaganjem zatakne. Stik konice meča s predmetom lahko sproži bliskovito hitro reakcijo, pri kateri vodilo odbije navzgor in proti uporabniku. Če se verižna žaga zatakne pri vrhu vodila, lahko meč hitro od- bije proti uporabniku. Vsaka izmed teh reakcij lahko povzroči izgubo nadzora nad žago in hude telesne poškodbe. Ne zanašajte se le na vgrajene zaščitne naprave žage. Pri uporabi verižne žage morate upoštevati določene ukrepe, da preprečite nesreče ali telesne poškodbe med delom. (1) Če veste, kako pride do povratnega udarca, lahko zmanjšate ali odpravite trenutek pre- senečenja. Nepredvidljivi pojavi vedno pomenijo nevarnost nesreče. (2) Žago z delujočim motorjem varno vodite z obema rokama, z desno roko na zadnjem in levo na sprednjem ročaju. Trdno in varno objemite ročaja z vsemi prsti. S trdnim prijemom zmanjšate nevarnost povratnega udarca in žago lahko varno vodite. Ne zrahljajte prijema. (3) Pazite, da v delovnem območju ni ovir. Preprečite, da bi se konica meča dotaknila debla, veje ali druge ovire, kar se lahko zgodi med delom z žago. (4) Žagajte pri visokem številu vrtljajev. (5) Ne delajte višje kot v višini ramen. (6) Upoštevajte proizvajalčeva navodila glede ostrenja in vzdrževanja verižne žage. (7) Uporabljajte le nadomestne meče in verige, ki jih navaja proizvajalec, ali enakovredne iz- delke.Vgradnja vodila in verige žage 2500045_b 127

GORIVO Motorje maže posebno olje za zračno hlajene dvotaktne bencinske mo- torje. Če takšno olje ni na voljo, morate uporabljati olje z dodatkom an- tioksidanta za zračno hlajene dvotaktne motorje.

PRIPOROČENA MEŠANICA BENCIN 40 : OLJE 1

(JASO FC ali ISO EGC za zračno hlajene dvotaktne motorje). Ti motorji so certificirani za obratovanje z neosvinčenim bencinom.Gorivo in verižno olje 2500045_b 129 OPOZORILO! Gorivo je lahko vnetljivo. V bližini goriva ne kadite in preprečite plamene ter iskre. POZOR! 1 GORIVO BREZ OLJA (SUROVI BENCIN) – Hitro povzroči hude poškodbe notranjih delov motorja. 2 OLJE ZA ŠTIRITAKTNE MOTORJE ali VODNO HLAJENE DVOTAKTNE MOTORJE – lahko povzroči onesnaženje vži- galnih svečk, zamašitev izpustnih odprtin ali zlepljenje bat- nih obročkov.

Celo leto morate uporabljati posebno verižno olje. ADVICE Ne uporabljajte odpadnega ali pripravljenega olja, ki lahko škodi oljni črpalki.sl Uporaba 130 2500045_b UPORABA

ZAGON MOTORJA 1 Odvijte in odstranite pokrovčka za dolivanje goriva in olja. Pokrov odložite na mesto, kjer ni prahu. 2 Napolnite napravo z gorivom, rezervoar za olje pa približno 80- odstotno napolnite z verižnim oljem. 3 Znova privijte pokrovčka rezervoarjev za gorivo in olje in obrišite morebitno razlito gorivo. 4 Stikalo zavrtite na »I«. 5 Sesalno kroglico pritiskajte, dokler gorivo ne pride v kroglico. (1) Olje (4) Sesalna kroglica (2) Gorivo (5) Gumb lopute za zrak (3) Stikalo motorja 6 Izvlecite gumb lopute za zrak. Loputa za zrak se zapre in ročica za plin je v položaju za zagon. ADVICE Pri vnovičnem zagonu takoj po ugasnitvi motorja. Odprite loputo za zrak. ADVICE Ko izvlečete gumb lopute za zrak, se ta ne vrne v delovni po- ložaj, tudi če je ročica za plin pritisnjena ali če pritiskate gumb s prstom. Če se gumb lopute za zrak vrne v delovni položaj, mo- rate namesto tega pritisniti ročico za plin. 1 Zaščitni pokrov sprednjega ročaja pritisnite naprej in navzdol, da lahko uporabite zavoro verige. 1 Žago trdno držite pritisnjeno ob tla in močno povlecite vrv zaganjal- nika. 1 Ko se žaga vklopi, pritisnite ročico za plin, s tem se gumb lopute za zrak vrne v delovni položaj, z ročajem zaganjalnika pa se vklopi motor. 2 Zaščitni pokrov sprednjega ročaja povlecite do ročaja, da sprostite zavoro. Nato pustite, da se motor ogreje z rahlo izvlečeno ročico za plin.Uporaba 2500045_b 131 OPOZORILO! Pred zagonom motorja preverite, ali se veriga morda ne dotika kakšnega predmeta ali osebe. Pred vsakim vklopom pazite, da je zavora verige zategnjena.

PREVERITE DOVOD OLJA

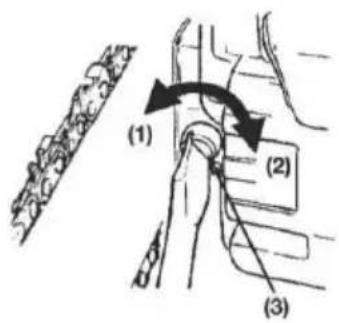

Po zagonu motorja pustite, da veriga deluje s srednjo hitrostjo, in preve- rite, ali verižno olje brizga, kot je prikazano na sliki. Tok verižnega olja lahko spremenite z izvijačem, ki ga vstavite od spo- daj v odprtino na strani sklopke. Verižno olje uravnajte glede na delovne pogoje. (1) Nastavljalna gred za pretok verižnega olja Gred zavrtite v nasprotni smeri urinih kazalcev - povečanje pretoka olja Gred zavrtite v smeri urinih kazalcev - zmanjšanje pretoka olja. POZOR! Ko je gorivo porabljeno, bi moral biti rezervoar za olje skoraj pra- zen. Pri vsakem dolivanju goriva dolijte tudi olje v rezervoar za olje.

PREVERJANJE DELOVANJA SKLOPKE

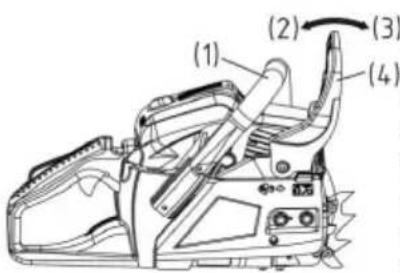

Pred vsako uporabo je treba preveriti, ali se veriga morda ne premika, ko je verižna žaga v prostem teku. OPOZORILO! Med uporabo morate verižno žago trdno držati z obema rokama. Leva roka na sprednjem in desna na zadnjem ročaju, tudi če je uporabnik levičar. ZAVORA VERIGE Zavora verige takoj ustavi verigo, če se v primeru povratnega udarca odbije nazaj. Običajno se zavora samodejno vklopi zaradi inercije. Vklopite jo lahko tudi ročno, tako da ročico zavore (ščitnik sprednjega ročaja) pritisnete naprej in navzdol. Ob uporabi zavore izstopi bel stožec iz podnožja za- vore. (1) Sprednji ročaj (2) Sproščanje (3) Zavora (4) Ščitnik sprednjega ročaja Za sprostitev zavore morate ščitnik sprednjega ročaja povleči navzgor do ročaja, da zaslišite klik.sl Uporaba 132 2500045_b OPOZORILO! Ko se zavora sproži, izpustite ročico za plin, da zmanjšate število vrtljajev. Pri trajnem obratovanju z vklopljeno zavoro se prek sklopke proizvaja toplota, ki lahko povzroči motnje. Vsak dan morate preverjati brezhibno delovanje zavore. Postopajte na naslednji način:

2) Verižno žago držite vodoravno, spustite sprednji ročaj, s konico vo-

Če verižno žago uporabljate pri temperaturah 0 - 5 °C in povečani vlaž- nosti zraka, se lahko v uplinjaču tvori led; to lahko negativno vpliva na moč motorja ali gladko delovanje motorja. (1) Pokrov cilindra (2) Simbol sonca (3) Simbol snežinke (a) Običa- jno obratovanje (b) Obratovanje z zaščito pred zmrzaljo Ta izdelek je opremljen z loputo za prezračevanje na desni strani pokrova cilindra, prek katere se do motorja dovaja topel zrak, ki preprečuje zaledeni- tev. V običajnih okoliščinah uporabljajte žago kot običajno, to pomeni v načinu, kot je nastavljeno ob dobavi. Če obstaja nevarnost zaledenitve, je treba pred uporabo nastaviti obra- tovanje z zaščito pred zmrzaljo. Če žago še naprej uporabljate v načinu z zaščito pred zmrzaljo, čeprav je temperatura narasla na običajno vrednost, lahko to vpliva na zagon motorja ali delovanje motorja pri običajnem številu vrtljajev; zato je treba verigo znova preklopiti v običa- jno obratovanje, ko ni več nevarnosti zaledenitve.

1 Spustite ročico za plin in pustite, da motor nekaj minut deluje v pros- tem teku. 2 Stikalo preklopite na »O« (ustavitev). (1) Stikalo motorja ŽAGANJE OPOZORILO! Pred začetkom dela morate prebrati poglavje »Varnostni napotki za uporabo«; žago najprej preizkusite na preprostih deblih. Tako se boste hitreje seznanili z napravo. Vedno upoštevajte varnostne predpise, ki bi lahko omejevali uporabo verižne žage. Vedno upoštevajte varnostne predpise. Verižno žago smete uporabljati le za žaganje lesa. Drugih materialov ne smete obdelovati. Vibracije in nevarnosti povratnih udarcev so pri drugih materialih različne in zaradi tega ne morete več upoštevati varnostnih predpisov. Verižne žage ne uporabljajte kot vzvod za dvigovanje, premikanje ali ločevanje predme- tov. Ne nameščajte je na stojala. Orodja ali drugih naprav, ki ne ustre- zajo navedbam proizvajalca, ni dovoljeno priključiti na kardansko gred. Žage ni treba močno pritiskati v zarezo. Pri obratovanju s polnim plinom je za delo potrebno le rahlo pritiskanje. Žago je treba dnevno pred vsako uporabo in po vsakem morebitnem padcu ali drugih dogodkih pregledati, ali je poškodovana. Če povečate moč motorja, kadar je veriga zataknjena v zarezi, lahko s tem poškodujete sklopko. Če je veriga zataknjena v zarezi, je ne pos- kušajte odstraniti na silo, ampak za odpiranje zareze uporabite zagozdo ali vzvod. Zaščita pred povratnim udarcem Žaga je opremljena z zavoro verige, ki v primeru povratnega udarca us- tavi verigo pri pravilni uporabi. Pred vsako uporabo morate preveriti del- ovanje zavore verige; pri tem mora žaga 1 ali 2 sekundi delovati s pol- nim plinom, nato pa morate potisniti sprednji ščitnik za roko naprej. Ve- riga se mora takoj ustaviti, motor pa deluje s polnim številom vrtljajev. Če se veriga le počasi ali sploh ne ustavi, potem je treba pred uporabo zamenjati zavorni trak in boben sklopke. Izjemno pomembno je, da pred vsako uporabo žage preverite zavoro verige glede brezhibnega delovanja in zadostne ostrosti, da boste ohr- anili nadzor nad povratnimi udarci. Odstranitev varnostnih naprav, ne- primerno vzdrževanje ali pomanjkljiva zamenjava meča ali verige lahko poveča nevarnost hudih telesnih poškodb zaradi povratnega udarca ve- rige žage. Podiranjesl Žaganje 134 2500045_b 1 Smer podiranja je treba določiti na osnovi vetrovnih razmer, nagiba drevesa, položaja večjih vej, nadaljnjega dela po podiranju in drugih dejavnikov. 2 Očistite območje okoli drevesa in pazite na trdno stojišče ter pot za varen umik. 3 Na strani, na katero bo padlo deblo, naredite v deblo zarezo v izmeri tretjine debeline debla. 4 Na nasprotni strani zareze in malo nad osnovno linijo zareze izvedite rez za podiranje. OPOZORILO! Pri podiranju je treba delavce, ki se morda nahajajo v bližini, opo- zoriti na nevarnost. (A) Zareza (B) Rez za podiranje Razžaganje in odstranjevanje vej OPOZORILO! 1 Vedno pazite na trdno stojišče in stabilnost drevesa. 2 Računajte na to, da se lahko podrto gladko deblo odkotali. 3 Preberite navodila v poglavju »Varnostni napotki za upor- abo«, da boste preprečili povratni udarec žage. Pred začet- kom dela preverite smer upogibne sile debla, ki ga želite ra- zžagati. Žaganje vedno zaključite na nasprotni strani upogi- banja, da se vodilo ne more zatakniti v zarezo. Žaganje neuležajenega debla Deblo razžagajte do polovice, nato ga prekotalite in dokončajte rez na drugi strani. Žaganje uležajenega debla V območju A na zgornji sliki prežagajte tretjino debeline od spodaj navz- gor in nato preostanek od zgoraj navzdol. V območju B prežagajte tret- jino debeline od zgoraj navzdol in nato od spodaj navzgor. Odstranjevanje vej s podrtega debla Najprej preverite smer upogiba veje. Nato izvedite raven rez na stisnjeni strani, da se veja ne razcepi. Prežagajte z napete strani. OPOZORILO! Upoštevajte, da lahko prežagana veja odskoči nazaj.Vzdrževanje 2500045_b 135 Prirezovanje Najprej žagajte od spodaj navzgor, nato pa od konice navzdol. OPOZORILO! 1 Pazite na varno stojišče ali uporabite lestev. 2 Ne delajte izven varnega dosega. 3 Ne delajte višje kot v višini ramen. 4 Žago vedno držite z obema rokama. OPOZORILO! Pri delu na deblih vedno uporabljajte ostrogo. Ostrogo s pomočjo zadnjega ročaja pritisnite v deblo. Nato pritisnite sprednji ročaj v smeri žaganja. Ostroga mora po potrebi ostati nameščena kot vodilo za nadaljnje žaganje. Uporaba ostroge pri žaganju dreves in debelih vej poveča vašo varnost, olajša delo in zmanjša obre- menitev zaradi vibracij. Če se med žaganim predmetom in verigo žage nahajajo ovire, je treba žago izključiti. Počakajte, da se popolnoma izklopi. Nade- nite si zaščitne rokavice in odstranite ovire. Če je treba odstra- niti verigo, morate upoštevati navodila v ustreznem poglavju za vgradnjo verige. Po čiščenju in ponovni vgradnji je treba izvesti preizkus. V primeru vibracij ali mehanskega hrupa prekinite z delom in se obrnite na trgovca. VZDRŽEVANJE OPOZORILO! Pred vsakim čiščenjem, pregledom ali popravilom naprave je treba zagotoviti, da je motor ugasnjen in ohlajen. Da boste pre- prečili nezaželen vžig, odklopite vžigalno svečko. Upoštevajte navodila za redno vzdrževanje, priprave pred uporabo in dnevne rutine vzdrževanja. Nestrokovno vzdrževanje lahko povzroči hude poškodbe naprave. Nega po vsaki uporabi

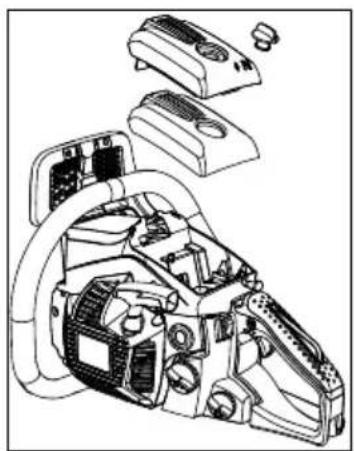

Prah na površini filtra lahko odstranite tako, da s filtrom rahlo udarjate ob trdo površino. Za čiščenje filtrirne tkanine je treba ločiti obe polo- vici filtra in filtrirno tkanino očistiti s krtačo. Če uporabljate stisnjen zrak, vedno pihajte z notranje strani navzven. Za sestavljanje morate stisniti obe polovici filtra pri robu, da se slišno zaskočita.sl Vzdrževanje 136 2500045_b

Preverite napravo glede izstopanja goriva in ohlapnih pritrdilnih elemen- tov ter poškodb večjih delov, zlasti na tesnilih ročaja in držalu vodila. Poškodbe morate pred naslednjo uporabo verižne žage odpraviti. Redna vzdrževalna dela

Preverite praske in močno obrabljenost, kar bi lahko preprečevalo del- ovanje verige. V primeru močne obrabljenosti zamenjajte verižnik. Ni- koli ne nameščajte nove verige na obrabljen verižnik ali obrabljene ve- rige na nov verižnik.

5. Sprednji in zadnji blažilniki

Zamenjajte, če se je zalepljeni del odlepil ali če so na gumijastem delu razpoke. Zamenjajte, če je ustavljalni vijak na notranji strani kovinskega dela zadnjega blažilnika izstopil in se je hod kovinskega dela povečal. OPOZORILO! Uporabljajte le nadomestne dele, navedene v tem priročniku. Pri uporabi drugih delov lahko pride do hudih telesnih poškodb.

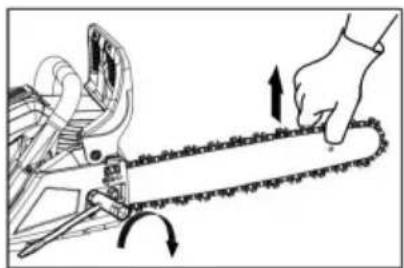

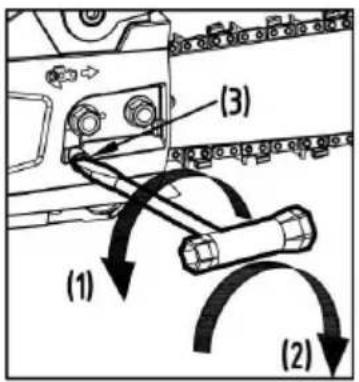

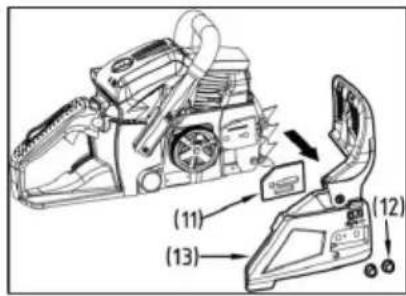

VZDRŽEVANJE VERIGE ŽAGE IN VODILA

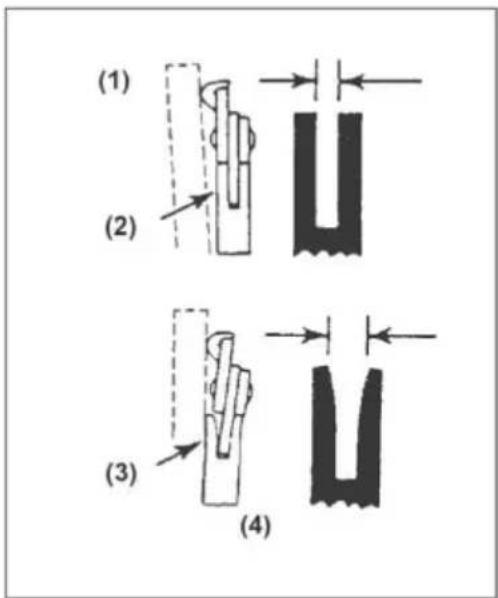

Veriga žage OPOZORILO! Za gladko in varno delovanje morajo biti členi verige naostreni. Naknadno ostrenje je potrebno, če: postane žagovina podobna prahu, je potrebna večja uporaba sile pri uva- janju žage, žaganje ni ravno, se povečajo vibracij, se poveča poraba goriva. Predpisi za nastavitev členov verige: OPOZORILO! Nosite zaščitne čevlje. Pred piljenjem: Zagotovite, da je veriga žage pritrjena. Zagotovite, da je motor ugasnjen. Uporabljajte okroglo pilo ustrezne velikosti. Vrsta verige: 6238: Oregon 91P 6240: Oregon 91P Velikost pile: 5/32" (4,0 mm) za 91P Pilo nastavite na člen verige in pritisnite naravnost naprej. Pilo držite v prikazanem položaju. Po ostrenju vsakega člena verige preverite globino in spilite na ustrezno globino, kot je prikazano na sliki. OPOZORILO! Sprednji rob mora biti skrbno zaobljen, da boste zmanjšali nevarnost povratnega udarca ali zloma napenjalnega pasu.sl Vzdrževanje verige žage in vodila 138 2500045_b Pazite, da so vsi členi verige enake dolžine in imajo enak kot, kot je prikazano na sliki. Premer pile Čelni kot Izpodrezni kot Čelni na- gib (55 °) Globina Vrtilni kot orodja Nagibni kot orodja Stranski kot Vrsta verige 91P 5/32" 30° 0° 80° 0,025" 95VPX 3/16" 30° 10° 80° 0,025" Globina Pila Vodilo (meč) Vodilo občasno obrnite, da boste zagotovili ena- komerno obrabo. Tirnica meča mora biti vedno štirirobna. Preve- rite obrabljenost tirnice meča. Na tirnico in zun- anjo stran člena verige nastavite ravnilo. Če je med obema točkama razmik, je tirnica v redu. Sicer je tirnica obrabljena. V tem primeru jo je treba popraviti ali zamenjati. (1) Ravnilo (2) Razmik (3) Ni raz- mika (4) Veriga nagnjenaSkladiščenje 2500045_b 139 OPOZORILO! Tabela vsebuje seznam vseh možnih kombinacij med vodilom in verigo z navedbo ustrezne kombinacije za vsako verigo žage, kar je označeno z "*". Razdelitev Vodilo (meč) Veriga Model verige žage Palcev Dolžina v palcih/cm Širina utora v palcih/mm Koda Koda 6238 6240 3/8” 14"/35 cm 0,050"/1,3 mm Oregon 140SDEA041 Oregon 91P053X

Pri zamenjavi smete uporabiti le zgoraj navedena vodila in verige. Pri nedovoljenih kombinacijah obstaja nevarnost hudih telesnih poškodb in poškodb naprave. SKLADIŠČENJE 1 Izpraznite rezervoar za gorivo in pustite motor delovati, dokler ni vse gorivo porabljeno. 2 Izpraznite rezervoar za olje. 3 Očistite verižno žago. 4 Napravo shranite na suhem mestu izven dosega otrok.

ODSTRANJEVANJE ODPADKOV IN OKOLJEVARSTVO

Ostankov olja za mazanje verige ali mešanice goriva za dvotaktne motorje nikoli ne smete izliti v greznico, kanalizacijo ali v zemljo; odstraniti jih morate v skladu s predpisi in okolju prijazno, npr. oddajte jih na zbirnem mestu ali deponiji. Če postane vaša naprava neuporabna ali je ne potrebujete več, je ne odvrzite med gospodinjske od- padke, ampak v skladu z veljavnimi predpisi za varovanje okolja. Skrbno izpraznite rezervoarja za olje/ mazivo in gorivo ter oddajte morebitne ostanke na zbirnem mestu ali deponiji. Tudi samo napravo oddajte na ustreznem zbirnem/reciklirnem mestu. Tukaj bodo lahko ločili in reciklirali plastične in kovinske dele. Informacije o odstranjevanju materialov in naprav poiščite pri lokalnih oblasteh.

OPOZORILO! Preverite, ali zaščita pred zmrzaljo morda ni vklopljena. Preverite vžig Zamenjajte vžigalno svečko

Maks. moč motorja 1,2 kW 1,5 kW Dolžina Vodilo (OREGON) 35 cm 140SDEA041 40 cm 160SDEA041 Uporabna dolžina reza 33 cm 37 cm Veriga žage (OREGON) 91P053X 91P057X Debelina noža 1,27 mm 1,27 mm Razdelitev - verižnik 3/8" 3/8" Število zobcev pogonskega sklopa 6z/6T 6z/6T Zavora verige da da Število vrtljajev v prostem teku 3100 ± 300 vrt./min. 3100 ± 300 vrt./min. Največje število vrtljajev (z rezalnim orodjem) 11000 vrt./min. 11000 vrt./min. Maks. hitrost verige 21 m/s 21 m/s Velikost rezervoarja za gorivo 390 ml 390 ml Velikost rezervoarja za verižno olje 210 ml 210 ml Razmerje mešanice goriva 40:1 40:1 Neto teža brez verige in vodila ter s praznimi rezervoarji 4,6 kg 4,6 kg Poraba goriva pri največji moči motorja 450 g/kWh 450 g/kWh Raven moči zvoka L

Zadnji ročaj 11,3 m/s

(2000/14/ ES+2005/88/ES) 112 dB(A) 113 dB(A)sl Garancija 142 2500045_b GARANCIJA Morebitne napake v materialu ali izdelavi pri kosilnici bomo odpravili med zakonitim rokom zastaranja za reklamacije glede pomanjkljivosti v skladu z našo izbiri ali s popravilom ali nadomestno dobavo. Zastar- alni rok se določa po pravu države, v kateri je bil kupljen izdelek Naš garancijski pristanek velja le pri: pravilni uporabi izdelka upoštevanju navodil za uporabo uporabi originalnih nadomestnih delov Garancija ugasne pri: poskusih popravila izdelka tehničnih spremembah pri izdelku nenamenski uporabi (npr. obrtna ali komunalna uporaba) Iz garancije so izvzete: poškodbe laka, ki izhajajo iz normalne obrabe obrabni deli, ki so na kartici z nadomestnih delov v okviru označeni z [xxx xxx (x)] Motorji z notranjim zgorevanjem - za te veljajo ločeni garancijski pogoji ustreznega proizvajalca motorja. Garancijski rok začne teči z dnevom, ko je prvi kupec kupil izdelek. Merodajen je datum na originalnem računu. V garancijskem primeru se s to garancijsko izjavo in računom obrnite na prodajalca ali najbližjem pooblaščenem servisu. S to garancijsko izjavo ostanejo zakonske pravice za reklamiranje kupca do prodajalca nedotaknjene.

IZJAVA ES O SKLADNOSTI

S to izjavo potrjujemo, da je ta izdelek v predstavljeni izvedbi, skladen z usklajenimi direktivami EU, varnostnimi standardi EU in upoštev- nimi standardi za tovrstne izdelke. Izdelek Proizvajalec Pooblaščeni zastopnik Verige žage Serijska številka G4114116 AL-KO Geräte GmbH Ichenhauser Str. 14 D-89359 Kötz Andreas Hedrich Ichenhauser Str. 14 D-89359 Kötz Tipi Direktive EU Usklajene norme 6238 2006/42/EC 2000/14/EC 2014/30/EU
