BRUKSANVISNING Solo 6240 AL-KO

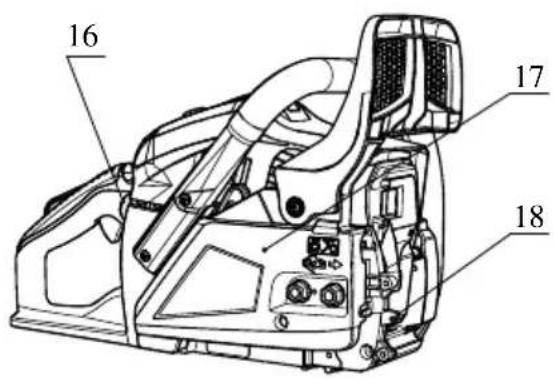

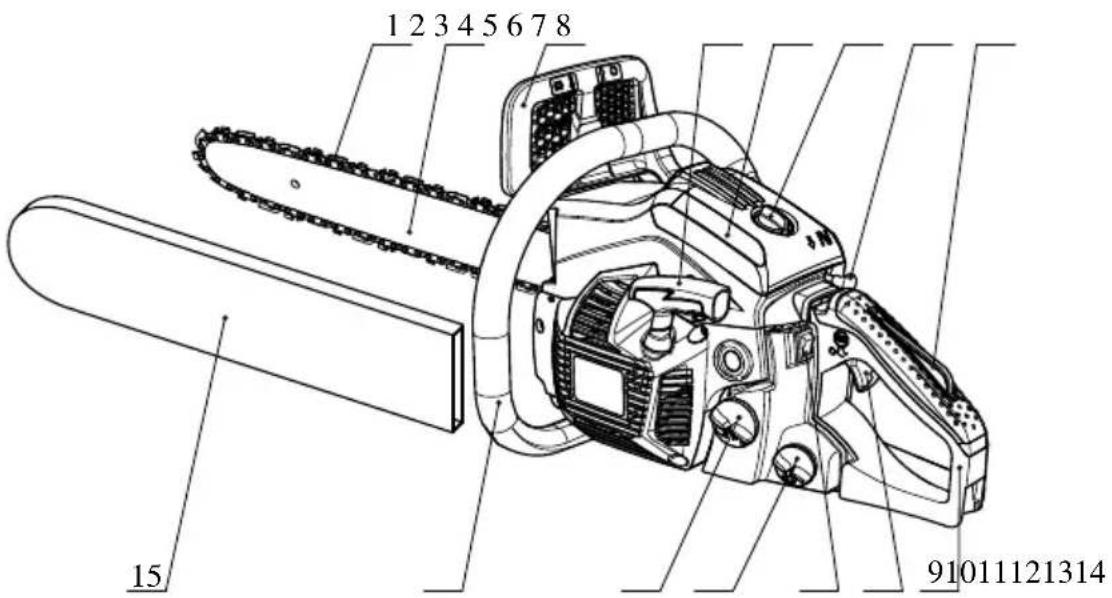

5. Støddæmpere foran og bagved

Kjedesagen kan brukes på trestammer, firkantvirke og til å sage grener, avhengig av hva som kan kuttes. Den må kun brukes på materialer av tre. Egnet personlig verneutstyr (PPE) iht. bruksanvisningen må brukes. Alle andre programmer vi. Profesjonell trepleie innenfor treet utelukkes f. eks spesielt. Bruke- ren/operatøren (ikke produsenten) er ansvarlig for materielle skader eller personskader som følge av feil bruk. Egnede sagkjeder/sverdkombinasjoner kan brukes som beskrevet i bruksanvisningen kun for mas- kinen. Til tiltenkt bruk hører også at man er oppmerksom på sikkerhetsreferansene, samt driftsinstruk- sene i bruksanvisningen. Personer som bruker produktet må gjøre seg kjent med det, og tenke over alle mulige farer. I tillegg må gjeldende regler for forebygging av ulykker overholdes til minste detalj. Andre generelle regler innenfor industrimedisin og sikkerhet må overholdes. Endringer på maskinen utelukker hjelp fra produsenten og skader som følge av dette og fører til at garantien opphører. Dette utstyret er laget for bruk i private hager. ADVARSEL! Henvises til nasjonale forskrifter for bruk av motorsager! (Fungerer sikkerhet, miljø) FJERNE RESTER Selv om verktøyet brukes riktig, vil det alltid være forbundet med en viss fare å bruke det, dette kan ikke utelukkes. På grunn av verktøyets type og konstruksjon kan følgende potensielle farer oppstå: Kontakt med den ubeskyttede sagkjeden (kutt) Uventet, plutselig bevegelse av sagsverdet (kutt) Hørselsskader, hvis ikke foreskrevet hørselsvern brukes Innånding av giftige partikler, eksos fra forbrenningsmotoren Bensin på huden Støy. En viss støy fra maskinen er ikke til å unngå. Man må ha tillatelse til å utføre støyende arbeid, og det må begrenses til bestemte tidsperioder. Overhold hvileperioder, og arbeidstiden må evt. tilpasses dette. Bruk egnet hørselsvern for personlig beskyttelse og for å beskytte personer som arbeider i nærheten Vibrasjon. Advarsel: Den eksisterende vibrasjonsverdien under bruk av maskinen kan avvike fra det som er angitt i håndboken eller fra produsenten. Dette kan skyldes følgende faktorer, før eller under hver bruk må man vurdere: Om maskinen brukes riktig Om sagemetoden er riktig og hvordan materialet behandles riktig Maskinen er underlagt gjeldende regelverk Kutteverktøyet må være skarpt Håndtakene er montert bak de valgfrie vibrasjonshåndtakene og er festet til selve maskinen. Hvis du føler ubehag eller misfarging av huden når du bruker produktet, må du ta pause. Hvis man ikke tar pause, kan det føre til at hånd-arm vibrerer.no Delenes plassering 306 2500045_b DELENES PLASSERING

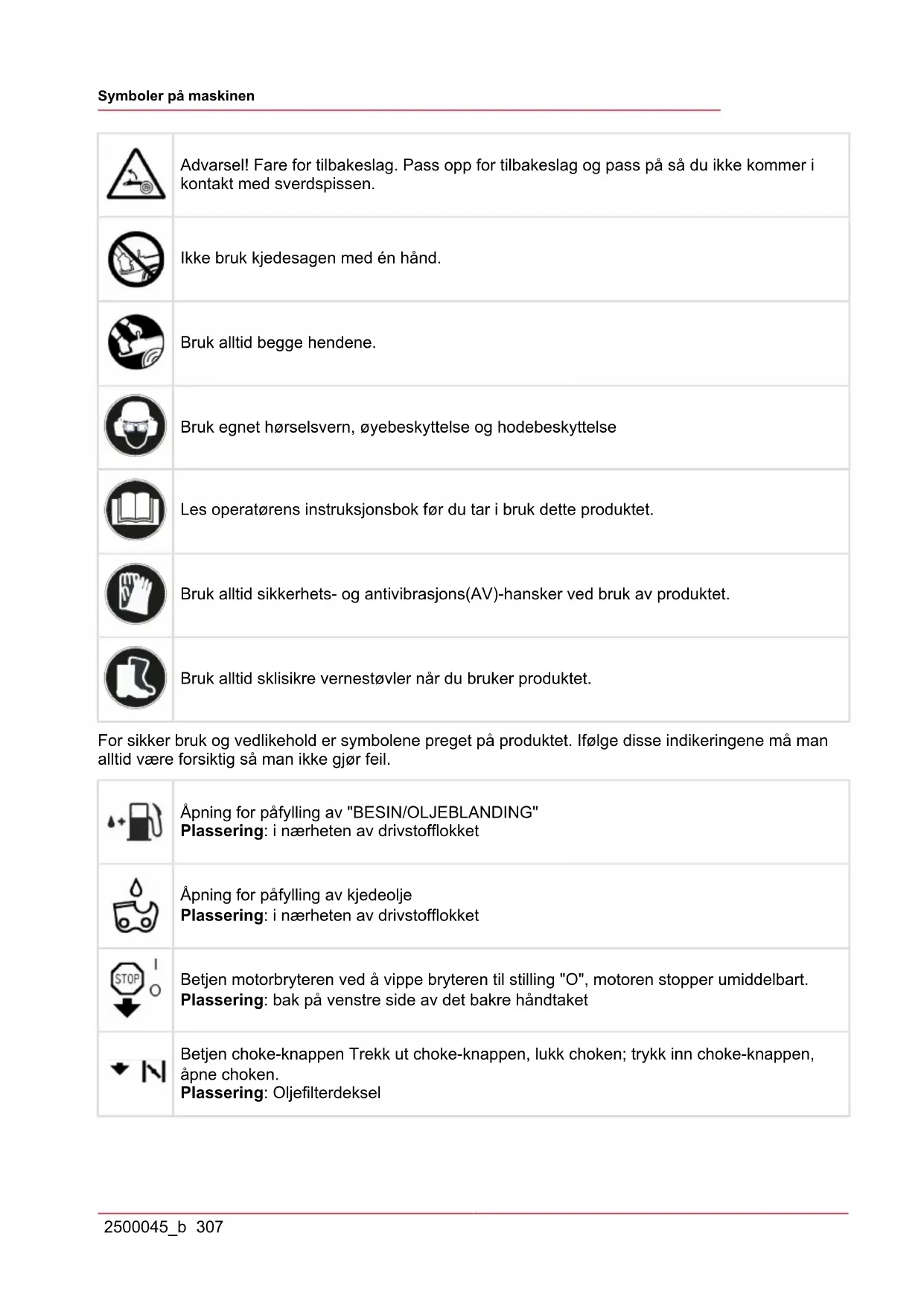

Les, forstå og følg alle advarsler.Symboler på maskinen 2500045_b 307 Advarsel! Fare for tilbakeslag. Pass opp for tilbakeslag og pass på så du ikke kommer i kontakt med sverdspissen. Ikke bruk kjedesagen med én hånd. Bruk alltid begge hendene. Bruk egnet hørselsvern, øyebeskyttelse og hodebeskyttelse Les operatørens instruksjonsbok før du tar i bruk dette produktet. Bruk alltid sikkerhets- og antivibrasjons(AV)-hansker ved bruk av produktet. Bruk alltid sklisikre vernestøvler når du bruker produktet. For sikker bruk og vedlikehold er symbolene preget på produktet. Ifølge disse indikeringene må man alltid være forsiktig så man ikke gjør feil. Åpning for påfylling av "BESIN/OLJEBLANDING" Plassering: i nærheten av drivstofflokket Åpning for påfylling av kjedeolje Plassering: i nærheten av drivstofflokket Betjen motorbryteren ved å vippe bryteren til stilling "O", motoren stopper umiddelbart. Plassering: bak på venstre side av det bakre håndtaket Betjen choke-knappen Trekk ut choke-knappen, lukk choken; trykk inn choke-knappen, åpne choken. Plassering: Oljefilterdekselno Symboler på maskinen 308 2500045_b Justere oljepumpen. Hvis du skrur stangen med en skrutrekker, følger du pilen til "MAX"- posisjon. Dette øker oljemengden. Hvis du skrur til "MIN"-posisjon, renner det mindre. Plassering: Bunnen av drivverket Skruen under "H"-stemplet er justeringsskruen for høy blandingshastighet. Plassering: øverst til venstre på det bakre håndtaket Skruen under "L"-stemplet er justeringsskruene for lav blandingshastighet Plassering: øverst til venstre på det bakre håndtaket Skruen over "T"-stemplet er justeringsskruene for tomgangshastighet. Plassering: øverst til venstre på det bakre håndtaket Viser retningene som kjedebremsen frigjøres (hvit pil) og aktiveres (svart pil). Plassering: Foran styreskinne Viser retningen til sagkjedeinstallasjonen Plassering: Foran styreskinne Garantert lydtrykknivå: – 112 dB for 6238 – 113 dB for 6240 Motor manuell startFor sikker drift 2500045_b 309

Før produktet tas i bruk Før du tar i bruk produktene våre, må du lese denne håndboken nøye og forstå hvordan du bruker produktet riktig. Du må aldri betjene en kjedesag hvis du er trøtt, syk eller oppskaket, eller hvis du er påvirket av medikamenter som gjør deg døsig, eller hvis du er påvirket av alkohol eller narkotika. Kjedesagen må kun brukes på godt ventilerte steder. Start eller kjør aldri produktet inne i et lukket rom eller bygning. Eksosrøyk inneholder farlig karbonmonoksid. Sag aldri i sterk vind, i dårlig vær, når det er dårlig sikt eller ved svært høye eller lave tempera- turer. Sjekk alltid om treet har døde greiner som kan falle av under fellingen. Bruk sklisikre vernestøvler, tettsittende klær og øyebeskyttelse, hørselsvern og hodebeskyt- telse. Bruk antivibrajons(AV)-hansker. Når man utsettes for vibrasjon og kulde, kan det føre til en tilstand kalt Raynauds syndrom, som angriper fingrene til enkelte. Man mister fargen og fø- lelsen i fingrene. Følgende forholdsregler anbefales på det sterkeste fordi man ikke kjenner hvor lite eksponering som skal til for å utløse lidelsen. Hold deg varm, spesielt hode, nakke, føtter, ankler, hender og håndledd. Sørg for god blodsirkulasjon ved å gjøre armøvelser og ta hyppige pauser i arbeidet, og røyk ikke. Hold sagkjeden skarp, og sørg for at sagen og AV-systemet vedlikeholdes godt. En sløv kjede vil øke sagetiden, og når man presser en sløv kjede gjennom tre, vil det øke vibrasjonen som overføres til hendene dine. En sag med løse komponenter el- ler med skadde eller slitte AV-buffere vil også ha en tendens til å ha høyere vibrasjonsnivåer. Begrens arbeidstimene Alle forholdsreglene ovenfor gir ingen garanti for at du ikke vil få hvite fingre eller karpaltunnelsyndrom. Derfor bør kontinuerlige og regelmessige brukere følge nøye med tilstanden til hendene og fingrene sine. Hvis man har noen av symptomene ovenfor, må man umiddelbart oppsøke medisinsk hjelp. Vær alltid forsiktig ved håndtering av drivstoff. Tørk opp alt søl, og flytt deretter kjedesagen minst ti (10) fot tre (3m) fra fyllestedet før du starter motoren. Fjern alle kilder til gnister eller flammer (dvs. røyking, åpne flammer eller arbeid som kan forårsake gnister) på steder hvor det blandes, tømmes eller oppbevares drivstoff. Ikke røyk mens du håndterer drivstoff eller mens du bruker kjedesagen. Ikke la andre personer komme nær kjedesagen når du starter motoren eller sager et tre. Sørg for å holde andre personer og dyr unna arbeidsområdet. Barn, kjæledyr og andre personer skal oppholde seg minst 30 fot (10 m) unna når du starter eller bruker kjedesagen. Begynn aldri å sage før du har et ryddig arbeidsområde, godt fotfeste og har planlagt hvor du skal gå når treet faller. Hold alltid kjedesagen stødig med begge hendene når motoren går. Bruk et solid grep med tommel og fingre rundt håndtakene på kjedesagen. Hold alle kroppsdeler unna kjedesagen når motoren går. Før du starter motoren, må du forsikre deg om at kjeden ikke kommer i kontakt med noe som helst. Når du bærer kjedesagen, skal alltid motoren være slått av, sverdet og sagkjeden skal være vendt bakover og lydpotten skal være vendt bort fra kroppen din. Undersøk alltid kjedesagen hver gang før bruk med tanke på slitte, løse eller modifiserte deler. Man skal aldri bruke en kjedesag som er skadet, feil justert eller hvis den ikke er fullstendig og sikkert sammenmontert. Forsikre deg om at kjedesagen slutter å gå rundt når gasskontrollspa- ken frigjøres. All annen service på kjedesagen enn det som er angitt i brukerhåndboken skal utføres av kom- petent servicepersonell. (hvis det f.eks. blir brukt feil verktøy for å ta av svinghjulet, eller hvis det blir brukt feil verktøy til å holde svinghjulet for å ta av kløtsjen, kan det oppstå strukturmessige skader på svinghjulet som kan føre til at svinghjulet faller fra hverandre). Slå alltid av motoren før du setter den ned. Vær meget forsiktig når du sager buskas og små tre fordi små greiner kan sette seg fast i sagkjeden og bli vippet mot deg eller føre til at du mister balansen.no For sikker drift 310 2500045_b Når du sager en grein som står under spenning, må du være forberedt på at den kan sprette tilbake og slå deg når spenningen i trefibrene frigjøres. Hold håndtakene tørre, rene og fri for olje eller drivstoffblanding. Beskyttelse mot tilbakeslag. Tilbakeslag er oppoverbevegelsen til sverdet som oppstår når sagkje- den på nesen av sverdet kommer i kontakt med et objekt. Tilbakeslag kan føre til at man mister kontrollen over kjedesagen. Når du transporterer kjedesagen, må du forsikre deg om at sverdsliren er på. Plasser sagen trygt under transport for å hindre tap av drivstoff, materielle skader eller personskader. Tilbakeslags-sikkerhetsregler for brukere av kjedesager ADVARSEL! Tilbakeslag kan inntreffe når nesen eller tuppen på sverdet kommer borti et objekt, eller når treet klemmer sagkjeden i skåret. I enkelte tilfeller kan kontakt med tuppen føre til en litt hurtig revers reaksjon, sverdet slås opp og tilbake mot brukeren. Ved å klemme sagkjeden langs toppen av sverdet, kan sverdet bli skjøvet raskt tilbake mot brukeren. Begge disse reaksjonene kan føre til at du mister kon- trollen over sagen, noe som igjen kan føre til alvorlige personskader. Man skal ikke stole fullt og helt på sikkerhetsanordningene som er bygd inn i sagen. Som bruker av en kjedesag må du iverksette flere ting for at sagejobbene ikke skal ende med en ulykke eller personskade. (1) Når du har en grunnleggende forståelse for tilbakeslag, kan du redusere eller eliminere overraskelseselementet. Plutselige overraskelser bidrar til ulykker. (2) Når motoren går, skal du ha et godt tak på sagen med begge hender, høyre hånd på det bakre håndtaket og venstre hånd på det fremre håndtaket. Bruk et solid grep med tomler og fingre rundt håndtakene på kjedesagen. Et godt grep vil bidra til å redusere tilbakeslag og opprettholde kontrollen over sagen. Ikke slipp. (3) Forsikre deg om at området hvor du sager er fritt for hindringer. Pass på at nesen på sverdet ikke kommer borti en stamme, grein eller en annen hindring mens du betjener sa- gen. (4) Sag med høyt turtall på motoren. (5) Ikke strekk deg eller sag over skulderhøyde. (6) Følg produsentens instruksjoner for kvessing og vedlikehold av sagkjeden. (7) Bruk kun reservesverd og kjeder som er angitt av produsenten eller tilsvarende.Sette på sverd og sagkjede 2500045_b 311

SETTE PÅ SVERD OG SAGKJEDE

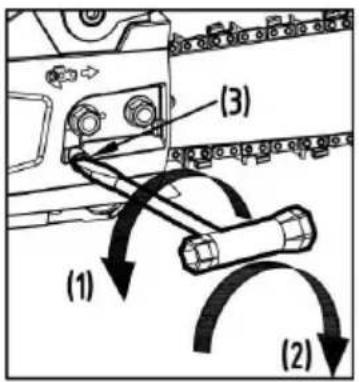

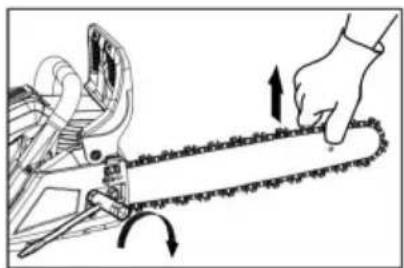

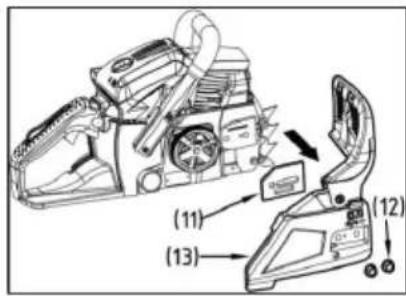

En standard sagpakke inneholder artiklene som er vist nedenfor: (1) Motorenhet (2) Sagkjede (3) Sverd (4) Sverdslire (5) Pluggnøkkel (6) Fil Åpne esken og sett sverdet og sagkjeden på motorenheten på følgende måte. ADVARSEL! Sagkjedene har svært skarpe kanter. Bruk beskyttelseshansker for sikkerhets skyld. 1 Trekk beskyttelsen mot det fremre håndtaket for å sjekke at kjede- bremsen ikke er på. 2 Løsne to muttere (12), ta deretter av kløtsjdekslet (13) og avstands- stykket (11). 3 Før kjeden over tannhjulet, og mens du trer sagkjeden rundt sverdet, fester du sverdet til motorenheten. Sett kjedestrammemutteren (8) inn i det nedre hullet (7) på sverdet, sett deretter på kløtsjdekslet, og trekk deretter til festemutteren for hånd. Pass på at pinnen (9) på kløtsjdekslet er satt inn i hullet (10) på motorfestet. (7) Hull (8) Kjedestrammer-mutter (9) Kløtsjdeksel (10) Hull (11) Avstandsstykke (12)Kløtsjdeksel (13) Muttere ADVICE Pass på at sagkjeden går riktig vei. (1) Bevegelsesretningno Drivstoff og kjedeolje 312 2500045_b 1 Monter sverdet, og legg deretter sagkjeden rundt sverdet og tannhju- let. 2 Sett kjedestrammemutteren inn i det nedre hullet på sverdet, sett de- retter på kjededekslet, og trekk deretter til festemutteren for hånd. 3 Mens du holder tuppen på sverdet, justerer du kjedestrammingen ved å skru strammeskruen til kjeden akkurat berører undersiden av sverdet. 4 Trekk til mutrene mens du holder sverdtuppen opp (12 ~ 15 Nm). Sjekk deretter at kjeden går jevnt og er riktig strammet ved å bevege den for hånd. Juster på nytt ved behov med kjededekslet løst. 5 Trekk til strammeskruen. (1) Løsne (2) Trekk til (3) Justeringsskrue for kjedestramming OBS! Det er svært viktig å passe på at kjeden er riktig strammet. Hvis den er feil strammet, kan det medføre hurtig slitasje av sverdet eller at kjeden løsner lett. Spesielt hvis man bruker en ny kjede, må man ta godt vare på den siden den skal utvides ved første gangs bruk. Piggen hører til kjedesagen. Den må skrues fast til kjedesagen før første gangs bruk. Fest piggen med to skruer på framsiden av kjedesagen.

DRIVSTOFF OG KJEDEOLJE

DRIVSTOFF Motorene smøres med olje som er spesielt formulert for bruk av luftkjølt 2-takts bensinmotor. Hvis olje ikke er tilgjengelig, bruker man kvalitet- solje som er tilsatt antioksidant og som er merket for bruk av luftkjølt 2- takts motor.

ANBEFALT BLANDINGSFORHOLD BENSIN 40 : OLJE 1

(JASO FC eller ISO EGC grade formulert for luftkjølte, to-takts motorer). Disse motorene er sertifisert for å gå på blyfri bensin.Drivstoff og kjedeolje 2500045_b 313 ADVARSEL! Drivstoffet er svært lettantennelig. Ikke røyk eller bruk flamme eller gnister i nærheten av drivstoff. OBS! 1 DRIVSTOFF UTEN OLJE (RÅBENSIN) – Det vil svært raskt forårsake alvorlige skader på motorens innvendige deler 2 OLJE FOR BRUK AV 4-TAKTS MOTOR ELLER VANNAVK- JØLT 2-TAKTS MOTOR – Det kan føre til at tennpluggene blir nedsotet, blokkering av eksosåpningen eller at stempel- ringen sitter fast. BLANDE DRIVSTOFF 1 Mål ut hvor mye bensin og olje som skal blandes. 2 Ha noe av bensinen i en ren, godkjent drivstoffbeholder. 3 Tøm i all oljen og rist godt. 4 Tøm i resten av bensinen og rist igjen i minst ett minutt. 5 Merk tydelig utenpå beholderen for å unngå å blande sammen med bensin eller andre beholdere. KJEDEOLJE Bruk spesialkjedeolje hele året. ADVICE Ikke bruk spillolje eller gjenvunnet olje som kan medføre skade på oljepumpen.no Drift 314 2500045_b DRIFT

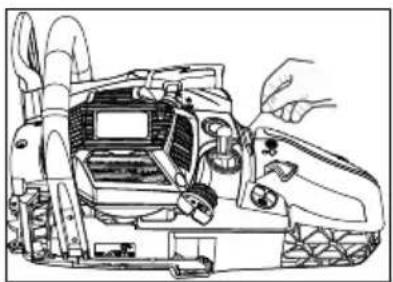

STARTE MOTOREN 1 Skru av og ta av bensinklokket og sagkjedeoljelokket. Legg lok- ket på et støvfritt sted. 2 Fyll drivstoff på drivstofftanken, og fyll kjedeoljen på kjedeol- jetanken til den er 80 % full. 3 Skru på bensinlokket og oljelokket og tørk opp drivstoff som er sølt rundt produktet. 4 Sett bryteren i stilling "I". 5 Trykk på fyllebulben til det kommer drivstoff i den (1) Olje (4) Fyllebulb (2) Drivstoff (5) Choke-knapp (3) Motorbryter 6 Trekk ut choke-knappen. Choken lukkes og gasspaken stilles deretter i startposisjon. ADVICE Når man starter på nytt like etter å ha stoppet motoren. Sett cho- ken i åpen stilling. ADVICE Når choke-knappen er trukket ut, vil den ikke gå tilbake til kjør- posisjon selv om du trykker gassperren eller trykker ned knap- pen med fingeren. Hvis du ønsker å sette choke-knappen tilbake til kjør-posisjon, trykker du på gassperren i stedet. 1 Trykk fremre håndbeskyttelse ned mot fronten for å aktivere kjede- bremsen. 1 Trekk kraftig i storstarteren samtidig som du holder sagen trygt mot bakken. 1 Når den tenner, trykker du gassperren slik at choken går tilbake til kjørposisjon og trekker i starthåndtaket igjen for å starte motoren. 2 Trekk den fremre håndbeskyttelsen mot det fremre håndtaket for å frigjøre bremsen. La deretter motoren bli varm mens gassen er litt trukket inn.Drift 2500045_b 315 ADVARSEL! Før du starter motoren, må du forsikre deg om at kjeden ikke kommer i kontakt med noe som helst. Forsikre deg om at kjede- bremsen alltid er aktivert før hver start.

SJEKKE OLJETILFØRSELEN

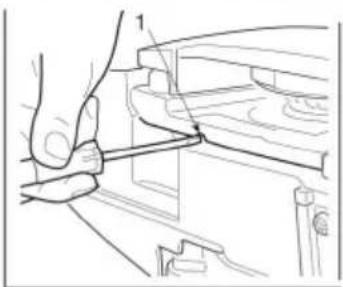

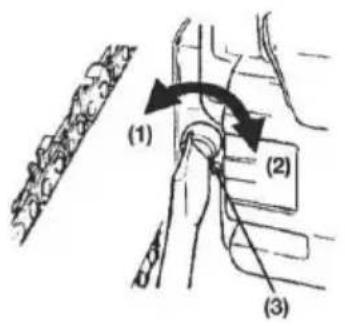

Når du har startet motoren, kjører du kjeden ved middels hastighet. Sjekk at det kommer ut kjedeolje som vist i figuren. Kjedeoljestrømmen kan endres ved å sette inn en skrutrekker i hullet i bunnen på kløtsjsiden. Juster i henhold til arbeidsforholdene. (1) Justeringsaksel for strømning av kjedeolje Vri akslingen mot urviseren – Fet strømning, Vri akslingen med urviseren – Mager strømning. OBS! Oljetanken skal være så godt som tom når drivstoffet er opp- brukt. Husk å fylle på oljetanken hver gang du fyller drivstoff på sagen

SJEKKE FUNKSJONEN TIL KLØTSJEN

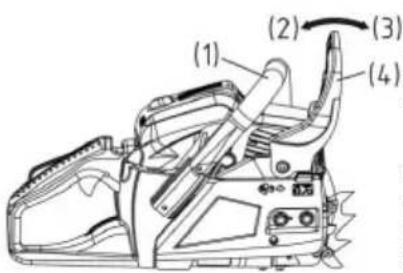

Hver gang før bruk må du kontrollere at kjeden ikke beveger seg når kjedesagen går på tomgang. ADVARSEL! Når kjedesagen går, skal den alltid holdes fast med begge hen- der, med venstre hånd på fremre håndtak og høyre hånd på bakre håndtak, selv om brukeren er venstrehendt. KJEDEBREMS Kjedebremsen er en anordning som stopper kjeden øyeblikkelig hvis kjedesagen slår tilbake på grunn av tilbakeslag. Normalt aktiveres bremsen automatisk av treghetskreftene. Den kan også aktiveres manuelt ved å skyve bremsespaken (Fremre håndver- net) ned og framover. Når bremsen er aktivert, kommer det fram en hvit konus fra undersiden av på bremsespaken. (1) Fremre håndtak (2) Frig- jør (3) Brems (4) Fremre håndvern For å frigjøre bremsen trekker du opp det fremre håndvernet mot det fremre håndtaket til du hører et "klikk".no Drift 316 2500045_b ADVARSEL! Når bremsen er aktivert, slipper du gasspaken for å redusere hastigheten til motoren. Kontinuerlig drift med bremsen aktivert vil generere varme fra kløtsjen noe som kan forårsake proble- mer. Under den daglige inspeksjonen må du huske å kontrollere at bremsen fungerer. Slik gjør du:

på tuppen av sverdet med en stump gjenstand eller en vedskive, og sjekk at bremsen fungerer. Kapasiteten avhenger av størrelsen på sver- det. Hvis bremsen ikke virker, må du få din forhandler til å undersøke og reparere den. FORGASSER ANTIFRYS-MEKANISME Når kjedesager brukes ved temperaturer mellom 0 – 5 °C og det er høy fuktighet, kan det danne seg is inne i forgasseren, og dette kan igjen føre til at motoreffekten reduseres eller at motoren går ujevnt. (1) Sylinderdeksel (2) "Sol"-merke (3) "Snø"-merke (a) Normal drifts- modus (b) Anti-frys modus Dette produktet har en ventilasjonsluke på høyre side av sylinderdekslets overflate slik at varmluft kommer til mo- toren og slik at man dermed hindrer at det danner seg is. Under nor- male forhold skal produktet brukes i normal driftsmodus, dvs. i modusen den er stilt på ved forsendelse. Men hvis det er mulighet for at ising kan forekomme, skal sagen stil- les slik at den går i anti-frys modus før bruk. Forsett å bruke produktet i anti-frys modus selv om temperaturen har steget og gått tilbake til nor- mal, noe som kan føre til at motoren ikke starter som den skal eller at den ikke fungerer ved normal hastighet, og derfor må du huske å sette sagen tilbake til normal driftsmodus hvis det ikke er fare for at ising kan forekomme.

HVORDAN SKIFTE MELLOM DRIFTSMODUSER

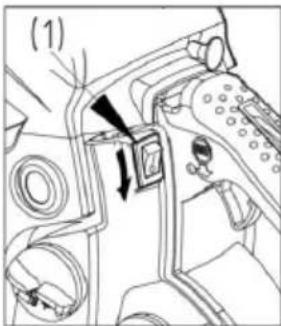

(1) Sylinderdeksel (2) Choke-knapp (3) Isdeksel 1 Vipp motorbryteren for å slå av motoren. 2 Ta av dekslet på luftfilteret, fjern luftfilteret, og fjern deretter choke- knappen fra sylinderdekslet. 3 Løsne skruene som holder sylinderdekslet på plass (dvs. de tre skruene på innsiden og den ene skruen på utsiden av dekslet), og ta deretter av sylinderdekslet. 4 Trykk på isdekslet på høyre side av sylinderdekslet for å fjerne is- dekslet. 5 Juster isdekslet slik at "snø"-merket vender oppover, og sett den de- retter tilbake til utgangsstillingen i sylinderdekslet. 6 Fest sylinderdekslet i utgangsstillingen, og fest deretter alle andre deler i riktig stilling.Saging 2500045_b 317 STOPPE MOTOREN 1 Slipp gassperren for å la motoren gå på tomgang i et par minutter. 2 Sett bryteren i stilling "O" (STOPP). (1) Motorbryter SAGING ADVARSEL! Før du forsetter arbeidet, må du lese avsnittet "For sikker drift". Det anbefales at man først forsøker å sage enkle stammer. Dette hjelper deg også til å bli kjent med produktet. Følg alltid sikkerhetsforskriftene som kan begrense bruken av maski- nen. Følg alltid sikkerhetsforskriftene. Kjedesagen må kun brukes til å sage tre. Det er forbudt å sage andre typer materialer. Vibrasjoner og tilba- keslag varierer avhengig av materialene, og kravene i sikkerhetsforskrif- tene overholdes ikke. Ikke bruk kjedesagen som vektarm for å løfte, flytte eller dele objekter. Ikke lås den over faste stativer. Det er forbudt å hekte fast verktøy eller tilbehør på kraftuttak som ikke er spesifisert av produsenten. Det er ikke nødvendig å tvinge sagen inn i skåret. Tilfør bare et lett trykk når du kjører motoren med full gass. Daglig inspeksjon anbefales før bruk og etter fall eller andre støt for å identifisere betydelige skader eller defekter. Kløtsjsystemet kan bli skadet hvis man ruser motoren med kjeden fast- kjørt i et skår. Når sagkjeden sitter fast i skåret, må man ikke forsøke å trekke den ut med makt, men bruke en kile eller et spett til å åpne skå- ret. Beskyttelse mot tilbakeslag Denne sagen er også utstyrt med en kjedebrems som, hvis den funge- rer som den skal, stopper kjeden hvis det oppstår tilbakeslag. Du må sjekke at kjedebremsen fungerer hver gang før bruk ved å kjøre sagen med full gass i 1 eller 2 sekunder og skyve den fremre håndbeskyttel- sen framover. Kjeden skal stoppe umiddelbart med motoren på full has- tighet. Hvis det tar tid før kjeden stopper, eller hvis den ikke stopper, må bremsebåndet og kløtsjtrommelen skiftes før bruk. Det er svært viktig at man før bruk kontrollerer at kjedebremsen funge- rer som den skal, og at kjeden er kvass for å opprettholde sagens tilba- keslagssikkerhet. Fjerning av sikkerhetsanordningene, ikke tilstrekkelig vedlikehold eller feil utskifting av sverd eller kjeden kan øke faren for al- vorlige personskader på grunn av tilbakeslag. Felle et treno Saging 318 2500045_b 1 Bestem fallretningen, ta hensyn til vind, hellingen på treet, plassering av tunge greiner, arbeidet etter fellingen og andre faktorer. 2 Mens man rydder området rundt treet, må man sørge for godt fotfeste og retrettmulighet. 3 Lag et snitt en tredjedel inn i treet på fellingssiden. 4 Lag et fellekutt fra motsatt side av sporet og et litt høyere enn bunnen av kuttet. ADVARSEL! Når du feller et tre, må du huske å varsle personer som opphol- der seg i nærheten om faren det representerer. (A) Kilekutt (B) Fellekutt Hogging og kvisting ADVARSEL! 1 Sørg alltid for å stå stødig og at treet er stabilt. 2 Pass på slik at en avsagd tømmerstokk ikke ruller over deg. 3 Les instruksjonene i "For sikker drift" for å unngå at sagen slår tilbake. Før du begynner å arbeide, må du sjekke ret- ningen til bøyekraften inne i stammen som skal sages. Avs- lutt alltid sagingen fra motsatt siden av bøyeretningen for å unngå at sverdet setter seg fast i snittet. Sage en stamme som ikke hviler på noe Sag halvveis ned, rull deretter stammen over og sag fra motsatt side. Sage en stamme som hviler på noe I område A i bildet ovenfor sager du en tredjedel nedenfra og avslutter ved å sage ned fra toppen. I område B sager du en tredjedel ned fra toppen og avslutter ved å sage fra bunnen. Kviste et felt tre Sjekk først hvilken vei kvisten er bøyd. Lag deretter et lite kutt på den sammentrykte siden for å unngå at kvisten sprekker. Sag gjennom fra den spente siden. ADVARSEL! Vær oppmerksom på at en sagd kvist spretter tilbake.Vedlikehold 2500045_b 319 Kvisting Sag fra bunnen, avslutt ned fra toppen. ADVARSEL! 1 Ikke bruk et ustødig fotfeste eller en gardintrapp. 2 Ikke strekk deg over. 3 Ikke sag over skulderhøyde. 4 Bruk alltid begge hendene til å holde sagen. ADVARSEL! Piggen må alltid settes på når du bruker kjedesagen på trestam- mer. Trykk piggen inn i trestammen ved hjelp av det bakre hånd- taket. Skyv det fremre håndtaket i retning av kuttelinjen. Piggen skal fortsatt sitte på for videre sagføring om nødvendig. Ved å bruke piggen når du sager trær og tykke grener kan det garan- tere sikkerheten din og redusere anstrengelsene og vibrasjons- nivået. Hvis det er hindringer mellom det som skal sages og kjedes- agen, må du slå av sagen. Vent til den har stoppet helt. Bruk sik- kerhetshansker og fjern hindringen. Hvis kjeden må tas av, må du følge instruksjonene i det aktuelle avsnittet i håndboken. Fo- reta en testkjøring etter rengjøring og ny installasjon. Hvis man oppdager vibrasjon eller mekanisk støy, må du slutte å bruke sagen og kontakte forhandleren. VEDLIKEHOLD ADVARSEL! Før rengjøring, inspeksjon eller reparasjon av enheten, må du forsikre deg om at motoren har stoppet og er kald. Koble fra tennpluggen for å unngå tilfeldig start. Følg instruksjonene for å utføre regelmessig vedlikehold, prosedyrer før drift og daglige vedlikeholdsrutiner. Feil vedlikehold kan føre til alvorlige skader på sagen. Vedlikehold etter hver bruk

Støv på overflaten til filteret skal rengjøres ved å slå et hjørne av filteret mot en hard overflate. For å fjerne smuss i nettingen, deler du filteret i to og børster. Blås fra innsiden når du bruker trykkluft. Press kanten til du hører et klikk for å montere sammen filterhalvdelene igjen.no Vedlikehold 320 2500045_b

Demonter sverdet og sjekk om oljeåpningen er tilstoppet. (1) Oljeåpning

Når sverdet er demontert, fjerner du sagstøv i sverdåpningen og oljeåp- ningen. Smør nesehjulet fra mateåpningen på tuppen til sverdet. (1) Oljeåpning (2) Smørefettåpning (3) Tannhjul

Sjekk om det forekommer drivstofflekkasje og løse fester og skadde de- ler, spesielt håndtaksskjøter og montasjen av sverdet. Hvis du finner feil, må du sørge for at de blir reparert før sagen brukes igjen. Periodiske servicepunkter

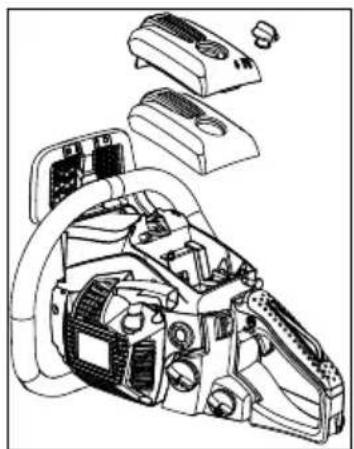

Tilstopping av støv mellom sylinderfinnene vil føre til at motoren blir overopphetet. Sjekk med jevne mellomrom, og rengjør sylinderfinnene etter å ha fjernet luftfilteret og sylinderdekslet. Når du monterer sylinder- dekslet, må du påse at bryterledningene og kragene er plassert riktig.

Rengjør elektrodene med en stålbørste og nullstill åpningen til 0,65 mm ved behov. Tennpluggtype: NHSP LD L8RTF eller CHAMPION RCJ7Y eller NGK BPMR7AVedlikehold av sagkjede og sverd 2500045_b 321

5. Fremre og bakre dempere

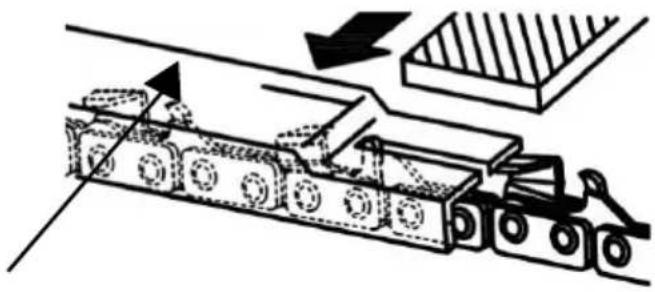

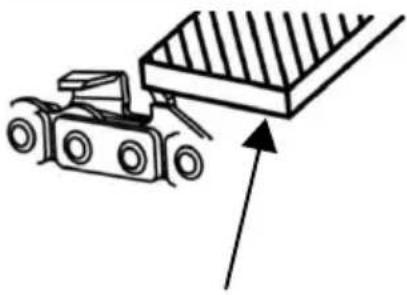

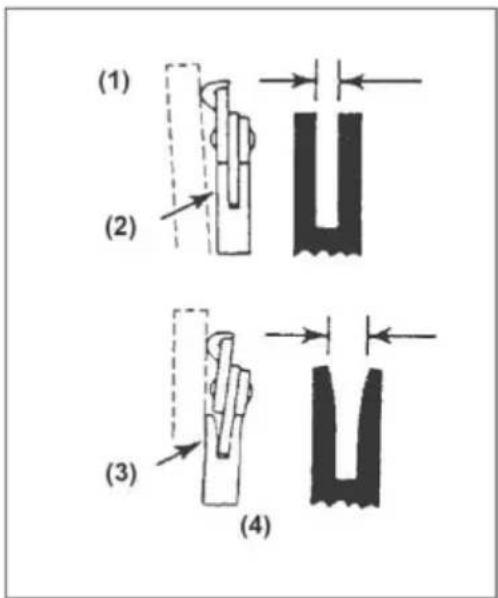

Sagkjede ADVARSEL! For jevn og sikker drift er det svært viktig at skjæretennene alltid er skarpe. Skjæretennene må kvesses når: Sagstøvet blir som et pudder Du må bruke ekstra kraft for å sage Sagestrekningen ikke går rett Vibrasjonen øker Drivstofforbruket øker. Standarder for skjæretanninnstilling: ADVARSEL! Husk å bruke sikkerhetshansker. Før filing: Forsikre deg om at sagkjeden holdes på en sikker måte. Påse at motoren er stoppet. Bruk en rundfil med riktig dimensjon til kjeden din. Kjedetype: 6238: Oregon 91P 6240: Oregon 91P Fildimensjon: 5/32" (4,0 mm) for 91P Plasser filen på skjæretannen og skyv rett framover. Hold filposis- jonen som vist. Når hver skjæretann er satt, sjekker du dybdemåleren og filer den til riktig nivå som vist. ADVARSEL! Avrund framkanten for å redusere faren for tilbakeslag eller at festet brekker.no Vedlikehold av sagkjede og sverd 322 2500045_b Forsikre deg om at hver skjæretann har samme lengde og kantvinkler som vist. Fildiameter Topplatevinkel Nedvinkel Hode-hellings- vinkel (55°) Dybdemåler standard Skrustikke rotasjonsvinkel Skrustikke hellingsvinkel Sidevinkel Type kjede 91P 5/32" 30° 0° 80° 0,025" 95VPX 3/16" 30° 10° 80° 0,025" Dybdemåler Fil Sverd Snu sverdet av og til for å unngå ujevn slitasje. Sverdskinnen skal alltid være firkantet. Sjekk om sverdskinnen er slitt. Bruk en linjal på sver- det og på utsiden av en skjæretann. Hvis det er en åpning mellom dem, er skinnen normal. El- lers er sverdskinnen slitt. Et slikt sverd må kor- rigeres eller byttes. (1) Linjal (2) Åpning (3) Ingen åpning (4) Kjede hengerLagring 2500045_b 323 ADVARSEL! Tabellen inneholder en liste med alle mulige kombinasjoner mellom sverd og kjede som angir hvilke som kan brukes på hver maskin, merket med symbolet "*". Pitch Sverd Kjede Kjedesagmodell Tommer Lengde tommer/cm Sporbredde tommer/mm Kode Kode 6238 6240 3/8" 14"/35 cm 0,050"/1,3 mm Oregon 140SDEA041 Oregon 91P053X

For bytte må kun sverd og kjedene ovenfor benyttes. Hvis du bruker ikke-godkjente kombinasjoner, kan det føre til alvorlige personskader og skader på produktet. LAGRING 1 Tøm drivstofftanken og kjør motoren tom for drivstoff. 2 Tøm oljetanken. 3 Rengjør hele enheten. 4 Oppbevar sagen på et tørst sted som er utilgjengelig for barn. DEPONERING AV AVFALL OG BESKYTTELSE AV MILJØET Tøm aldri rester av kjedesmurning eller 2-takts drivstoffblanding i avløpet eller kloakkanlegget eller i bakken. Det skal deponeres på en riktig og miljøvennlig måte, f.eks. på spesielle oppsamlingsstasjoner eller avfallsdeponier. Hvis produktet ditt ikke kan brukes en eller annen gang i fremtiden, eller hvis du ikke trenger det len- ger, må det ikke deponeres sammen med husholdningsavfall, men på en miljøvennlig måte. Tøm olje/ smurnings- og drivstofftankene grundig, og deponer restene på spesielle oppsamlingsstasjoner eller de- ponier. Deponer også selve produktet på en oppsamlings-/resirkuleringsstasjon. Når man gjør det på denne måte, kan plast- og metalldeler skilles fra hverandre og resirkuleres. Informasjon om deponering av materialer og produkter får du hos de kommunale myndighetene. FEILSØKING

PROBLEM ÅRSAK TILTAK

Sjekk om det er vann i driv- stoffet og om det har dårlig kvalitet Bytt med skikkelig drivstoff Sjekk om motoren oversvøm- mes Fjern den tørre tennpluggen Trekk deretter i starteren igjen uten choke

akselerasjon / Ujevn tom- gang Sjekk om det er vann i driv- stoffet og om det har dårlig kvalitet Bytt med skikkelig drivstoffno Feilsøking 324 2500045_b

PROBLEM ÅRSAK TILTAK

Sjekk om luftfilteret og driv- stoffilteret er tilstoppet Rengjør Sjekk om forgasseren er tilst- rekkelig justert Juster hastighetsnålene på nytt Sjekk om oljen har dårlig kva- litet Bytt3) Det kommer ikke ut olje Sjekk om oljepassasjen og åpningene er tilstoppet Rengjør Hvis det virker som om produktet trenger ytterligere service, må du kontakte et autorisert serviceverksted.Spesifikasjoner 2500045_b 325 SPESIFIKASJONER Type 6238 6240 Art.nr. 127387 127392 Slagvolum 37,2 cm

Garantert lydtrykknivå L

(2000/14/ EC+2005/88/EC) 112 dB(A) 113 dB(A)no Garanti 326 2500045_b GARANTI Vi utbedrer eventuelle material- eller produksjonsfeil på maskinen innenfor den lovmessige foreldelses- fristen for melding av mangler eller feil, etter vårt valg ved å reparere eller levere reservedeler. Forel- delsesfristen bestemmes ut fra gjeldende lovgivning i landet hvor maskinen ble kjøpt. Vår garanti gjelder kun ved: Korrekt behandling av maskinen Overholdelse av bruksanvisningen Bruk av originale reservedeler Garantien gjelder ikke ved: Forsøk på å reparere maskinen Tekniske endringer på maskinen ikke tiltenkt bruk (f.eks. industriell eller kommu- nal bruk) Følgende omfattes ikke av garantien Lakkskader som skyldes normal slitasje Slitasjedeler som på reservedelskortet er merket med ramme [xxx xxx (x)] Forbrenningsmotorer – for disse gjelder de separate garantibetingelsene til den aktuelle motorpro- dusenten Garantitiden begynner når første sluttbruker kjøper maskinen. Datoen på den originale kjøpskvitteringen er retningsgivende. Ved et garantikrav må du henvende deg med denne garantierklæringen og kjøpskvit- teringen til din forhandler eller til nærmeste autoriserte kundeservice. Denne garantien endrer ikke de lovmessige kravene om mangel man kan fremsette overfor selgeren.
