LIETOŠANAS INSTRUKCIJA Solo 6240 AL-KO

• Pastovaus triukšmo lygis išmatuotas / garantuojamas 6238 - 108/112 dB(A) 6240 - 110/113 dB(A) Tipo tyrimas pagal GSPG §4 BM 1027 MSR 6238: 16SHW1532-01 (CE) 6240: 16SHW1546-01 (CE) Intertek Deutschland GmbH Stangenstr. 1 70771 Leinfelden-Echterdingen Wolfgang Hergeth Generalinis direktoriuslv Oriģinālās ekspluatācijas instrukcijas tulkojums 396 2500045_b ORIĢINĀLĀS EKSPLUATĀCIJAS INSTRUKCIJAS TULKOJUMS Saturs Mērķim atbilstoša / neatbilstoša izmantošana p. 397
• Norādījumi p. 397
• Detaļu izvietojums p. 398
• Simboli uz ierīces p. 399
• Ekspluatācijas drošības norādījumi p. 401

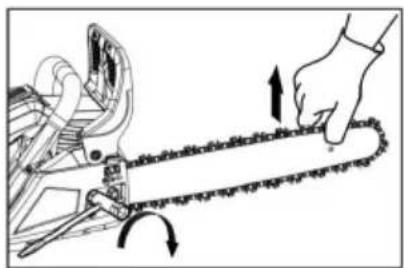

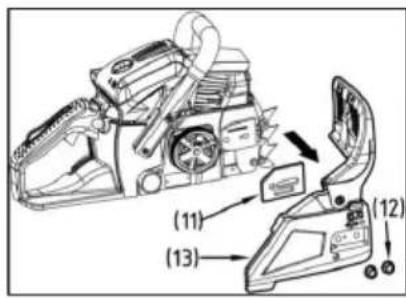

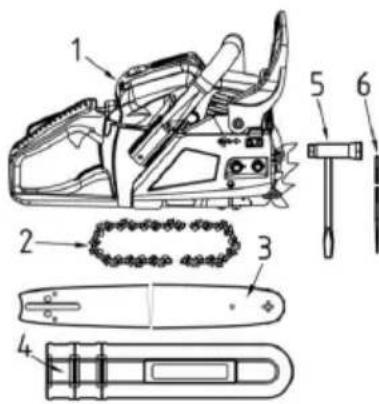

• Sliedes un zāģa ķēdes montāža p. 403
• Degviela un ķēdes eļļa p. 404
• Vadība p. 406
• Zāģēšana p. 409
• Apkope p. 411
• Zāģa ķēdes un sliedes apkope p. 413
• Uzglabāšana p. 415
• Atkritumu utilizācija un vides aizsardzība p. 415
• Kļūdu meklēšanas instrukcija p. 416
• Tehniskie dati p. 417
• Garantija p. 418

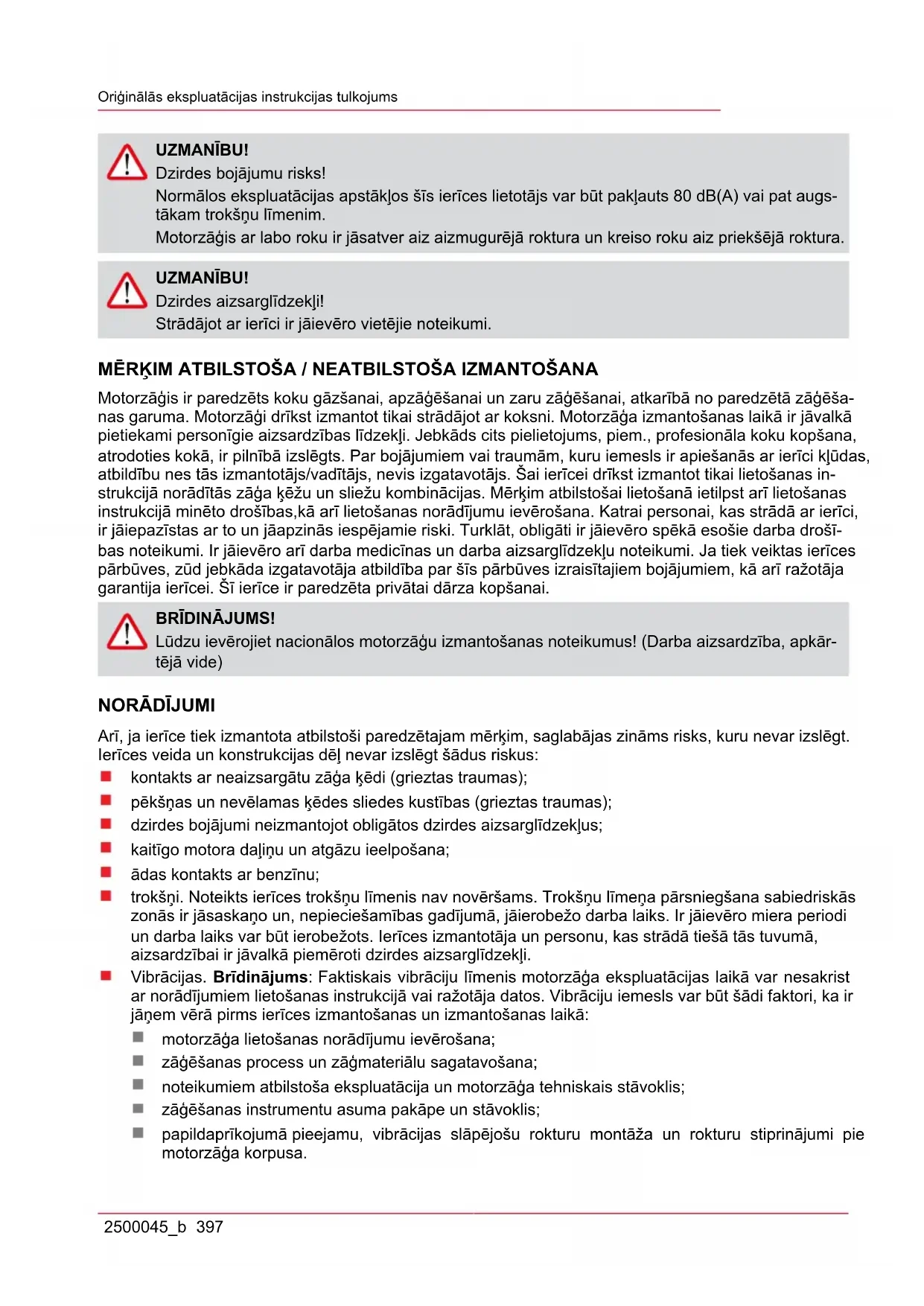

• EK ATBILSTĪBAS DEKLARĀCIJA UZMANĪBU! Pirms mūsu produktu izmantošanas lūdzam rūpīgi izlasīt šo lietošanas instrukciju, lai iepazītos ar ierīci. Uzglabājiet šo lietošanas instrukciju viegli pieejamā vietā. UZMANĪBU! Ar attiecīgu simbolu apzīmēti brīdinājuma norādījumi šajā lietošanas instrukcijā norāda uz kri- tiskiem punktiem, kas ir jāņem vērā, lai izvairītos no traumu gūšanas; izlasiet šos norādījumus rūpīgi un ņemiet tos vērā ierīces ekspluatācijas laikā. UZMANĪBU! Šis simbols apzīmē norādījumus, ka ir jāievēro, lai izvairītos no negadījumiem, kas var izraisīt traumas vai pat nāvi. UZMANĪBU! Šis simbols apzīmē norādījumus, ka ir jāievēro, lai izvairītos no mehāniskiem traucējumiem, atteikumiem vai bojājumiem. UZMANĪBU! Izlasiet šos norādījumus uzmanīgi, pirms sāciet strādāt ar zāģi un uzglabājiet tos viegli pieejamā vietā. Rūpīgi izlasiet norādījumus. Iepazīstieties ar vadības elementiem, lai spētu ierīci vadīt droši. Uzglabājiet šo lietošanas instrukciju kopā ar motorzāģi.Oriģinālās ekspluatācijas instrukcijas tulkojums 2500045_b 397 UZMANĪBU! Dzirdes bojājumu risks! Normālos ekspluatācijas apstākļos šīs ierīces lietotājs var būt pakļauts 80 dB(A) vai pat augs- tākam trokšņu līmenim. Motorzāģis ar labo roku ir jāsatver aiz aizmugurējā roktura un kreiso roku aiz priekšējā roktura. UZMANĪBU! Dzirdes aizsarglīdzekļi! Strādājot ar ierīci ir jāievēro vietējie noteikumi. MĒRĶIM ATBILSTOŠA / NEATBILSTOŠA IZMANTOŠANA Motorzāģis ir paredzēts koku gāzšanai, apzāģēšanai un zaru zāģēšanai, atkarībā no paredzētā zāģēša- nas garuma. Motorzāģi drīkst izmantot tikai strādājot ar koksni. Motorzāģa izmantošanas laikā ir jāvalkā pietiekami personīgie aizsardzības līdzekļi. Jebkāds cits pielietojums, piem., profesionāla koku kopšana, atrodoties kokā, ir pilnībā izslēgts. Par bojājumiem vai traumām, kuru iemesls ir apiešanās ar ierīci kļūdas, atbildību nes tās izmantotājs/vadītājs, nevis izgatavotājs. Šai ierīcei drīkst izmantot tikai lietošanas in- strukcijā norādītās zāģa ķēžu un sliežu kombinācijas. Mērķim atbilstošai lietošanā ietilpst arī lietošanas instrukcijā minēto drošības,kā arī lietošanas norādījumu ievērošana. Katrai personai, kas strādā ar ierīci, ir jāiepazīstas ar to un jāapzinās iespējamie riski. Turklāt, obligāti ir jāievēro spēkā esošie darba drošī- bas noteikumi. Ir jāievēro arī darba medicīnas un darba aizsarglīdzekļu noteikumi. Ja tiek veiktas ierīces pārbūves, zūd jebkāda izgatavotāja atbildība par šīs pārbūves izraisītajiem bojājumiem, kā arī ražotāja garantija ierīcei. Šī ierīce ir paredzēta privātai dārza kopšanai. BRĪDINĀJUMS! Lūdzu ievērojiet nacionālos motorzāģu izmantošanas noteikumus! (Darba aizsardzība, apkār- tējā vide) p. 418

Arī, ja ierīce tiek izmantota atbilstoši paredzētajam mērķim, saglabājas zināms risks, kuru nevar izslēgt. Ierīces veida un konstrukcijas dēļ nevar izslēgt šādus riskus: kontakts ar neaizsargātu zāģa ķēdi (grieztas traumas); pēkšņas un nevēlamas ķēdes sliedes kustības (grieztas traumas); dzirdes bojājumi neizmantojot obligātos dzirdes aizsarglīdzekļus; kaitīgo motora daļiņu un atgāzu ieelpošana; ādas kontakts ar benzīnu; trokšņi. Noteikts ierīces trokšņu līmenis nav novēršams. Trokšņu līmeņa pārsniegšana sabiedriskās zonās ir jāsaskaņo un, nepieciešamības gadījumā, jāierobežo darba laiks. Ir jāievēro miera periodi un darba laiks var būt ierobežots. Ierīces izmantotāja un personu, kas strādā tiešā tās tuvumā, aizsardzībai ir jāvalkā piemēroti dzirdes aizsarglīdzekļi. Vibrācijas. Brīdinājums: Faktiskais vibrāciju līmenis motorzāģa ekspluatācijas laikā var nesakrist ar norādījumiem lietošanas instrukcijā vai ražotāja datos. Vibrāciju iemesls var būt šādi faktori, ka ir jāņem vērā pirms ierīces izmantošanas un izmantošanas laikā: motorzāģa lietošanas norādījumu ievērošana; zāģēšanas process un zāģmateriālu sagatavošana; noteikumiem atbilstoša ekspluatācija un motorzāģa tehniskais stāvoklis; zāģēšanas instrumentu asuma pakāpe un stāvoklis; papildaprīkojumā pieejamu, vibrācijas slāpējošu rokturu montāža un rokturu stiprinājumi pie motorzāģa korpusa.lv Detaļu izvietojums 398 2500045_b Rodoties nedabīgām sajūtām vai mainoties ādas krāsai uz rokām pēc ierīces izmantošanas, pārtrauciet darbu pietiekami ilgu laiku. Nepārtraucot darbu var iestāties plaukstu - roku vibrācijas sindroms.

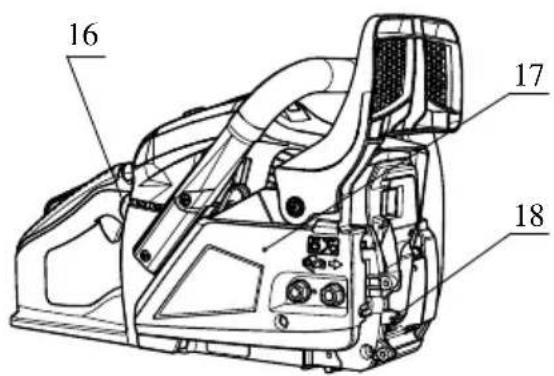

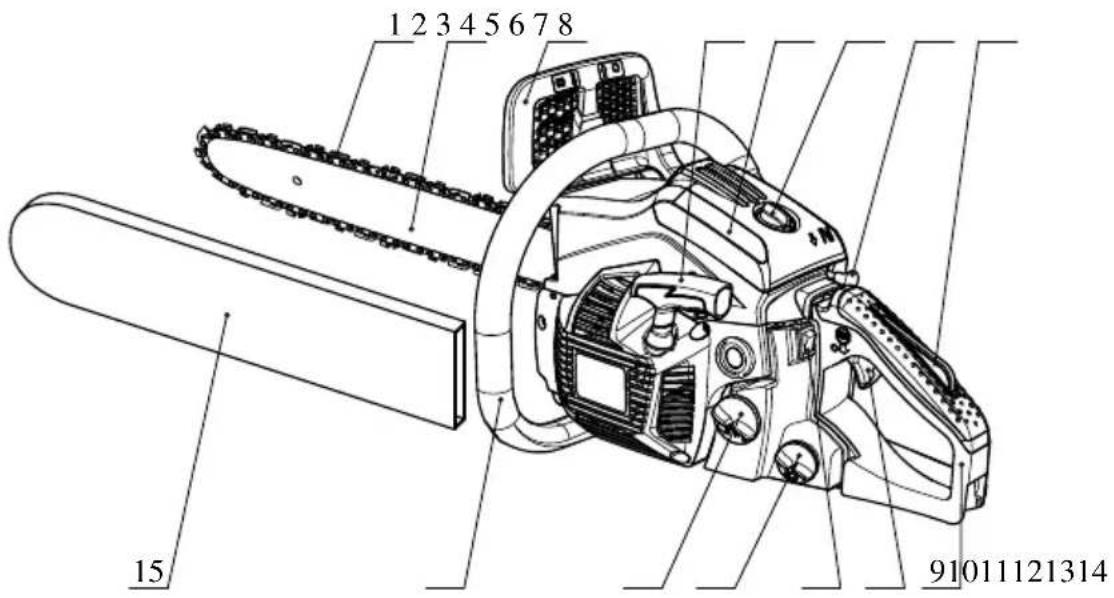

1 Zāģa ķēde 10 Akseleratora svira 2 Zāģa ķēdes sliede 11 Motora slēdzis 3 Priekšējais rokas aizsargs 12 Eļļas tvertne 4 Startera rokturis 13 Degvielas tvertne 5 Gaisa filtra vāks 14 Priekšējais rokturis 6 Pievilkšanas uzgrieznis 15 Zāģa ķēdes sliedes aizsargpārsegs 7 Gaisa vārsta taustiņš 16 Degvielas sūknis 8 Akseleratora sviras fiksators 17 Sajūga pārsegs 9 Aizmugurējais rokturis 18 Zobaina atdureSimboli uz ierīces 2500045_b 399

Izlasiet un ievērojiet visus brīdinājumus. Brīdinājums! Atsitiena risks. Sargājieties no motorzāģa atsitiena un izvairieties no kontakta ar zāģa ķēdes sliedes galu. Nestrādājiet ar motorzāģi, turot to vienā rokā. Strādājiet ar motorzāģi, to vienmēr turot ar abām rokām. Valkājiet piemērotus dzirdes, redzes un galvas aizsarglīdzekļus. Pirms sākat šīs ierīces ekspluatāciju, izlasiet lietošanas instrukciju. Strādājot ar ierīci vienmēr valkājiet drošības un vibrāciju aizsargcimdus. Strādājot motorzāģi vienmēr valkājiet darba zābakus ar neslīdošu zoli. Drošas ekspluatācijas un apkopju nodrošināšanai, simboli uz ierīces ir iepresēti. Vienmēr ņemiet vērā šos norādījumus. Degvielas maisījuma uzpildes atvere Atrašanās vieta: uz degvielas tvertnes vāciņa Ķēdes eļļas uzpildes atvere Atrašanās vieta: uz eļļas tvertnes vāciņa Motora slēdža nospiešana Iestatiet slēdzi "O" pozīcijā, motors tiek nekavējoties noslāpēts. Atrašanās vieta: kreisajā pusē pie aizmugurējā rokturalv Simboli uz ierīces 400 2500045_b Gaisa vārsta (čoka) ieslēgšana izvelkot slēdzi gaisa vārsts tiek aizvērts, iebīdot slēdzi - at- vērts. Atrašanās vieta: Gaisa filtra vāks Eļļas sūkņa iestatīšana Pagrieziet stieni ar skrūvgriezi bultas virzienā līdz MAX pozīcijai stiprākai ķēdes eļļošanas plūsmai, vai līdz pozīcijai MIN mazākai plūsmai. Atrašanās vieta: Piedziņas bloka apakšdaļa Skrūve, kas atrodas zem marķējuma "H" ļauj iestatīt degmaisījumu pie lieliem motora ap- griezieniem. Atrašanās vieta: kreisajā pusē augšā pie aizmugurējā roktura Skrūve, kas atrodas zem marķējuma "L" ļauj iestatīt degmaisījumu pie zemiem motora ap- griezieniem. Atrašanās vieta: kreisajā pusē augšā pie aizmugurējā roktura Skrūve, kas atrodas virs marķējuma "T" ļauj iestatīt tukšgaitas apgriezienus. Atrašanās vieta: kreisajā pusē augšā pie aizmugurējā roktura Uzrāda, kurā virzienā tiek atlaista (baltā bulta), vai ieslēgta (melnā bulta) ķēdes bremze. Atrašanās vieta: Vadotnes sliedi priekšpusē Uzrāda ķēdes uzstādīšanas virzienu. Atrašanās vieta: Vadotnes sliedi priekšpusē Garantētais trokšņu līmenis: – 112 dB modelim 6238 – 113 dB modelim 6240 Manuāla motora iedarbināšanaEkspluatācijas drošības norādījumi 2500045_b 401 EKSPLUATĀCIJAS DROŠĪBAS NORĀDĪJUMI Pirms ierīces ekspluatācijas uzsākšanas Pirms mūsu produktu izmantošanas lūdzam rūpīgi izlasīt šo lietošanas instrukciju, lai iepazītos ar ierīci. Nestrādājiet ar motorzāģi, kad esiet noguris, slims, izjūtat stresu, vai esiet lietojis medikamentus, kas izraisa miegu, vai arī, ja ir lietots alkohols vai narkotiskās vielas. Strādājot ar motorzāģi vienmēr pievērsiet uzmanību tam, lai darba zonā būtu laba ventilācija. Neiedarbiniet vai nestrādājiet ar ierīci slēgtās telpās vai ēkās. Atgāzes satur bīstamo oglekļa monoksīdu. Neizmantojiet motorzāģi, ja ir stiprs vējš, slikti laika apstākļi vai redzamība, kā arī, ja ir ļoti augsta vai zema āra temperatūra. Vienmēr pārbaudiet, vai kokam nav atmirušu zaru, kas koka krišanas laikā varētu nokrist. Valkājiet darba drošības apavus ar neslīdošu zoli, piegulošu apģērbu, kā arī acu, dzirdes un gal- vas aizsarglīdzekļus. Valkājiet vibrācijas slāpējošus darba cimdus. Tiek pieņemts, ka, tā saukto, Reino (Raynaud) fenomenu, kas iedarbojas uz strādājošās personas pirkstiem, izraisa vibrāci- jas un aukstums. Pirkstu bālums un nejūtīgums. Tā kā nav zināms, no kādas minimālās slod- zes var rasties šādas sūdzības, ir ieteicams veikt šādus drošības pasākumus. Saglabājiet siltu ķermeņa temperatūru, it īpaši, galvai, kaklam, kājām, potītēm, plaukstām un roku locītavām. Ieplānojiet biežākus pārtraukumus, veiciniet labu asinsriti ar roku spēka treniņiem un izvairie- ties no smēķēšanas. Motorzāģim vienmēr ir jābūt uzasinātam un zāģis, ieskaitot vibrāciju aiz- sardzības sistēmu, ir rūpīgi jākopj. Neasa ķēde paildzina zāģēšanu, un laikā, kamēr šāda ķēde tiek iespiesta kokā, palielinās vibrāciju slodze uz rokām. Zāģis ar vaļīgām detaļām vai bojātiem, vai nolietotiem vibrācijas amortizatoriem, izraisa lielākas vibrācijas. Ierobežojiet strādāšanas ilgumu. Arī ievērojot šos pasākumus, nevar izslēgt pirkstu nejūtīguma vai karpālā kanāla sin- droma rašanos. Regulāras vai pastāvīgas ierīces izmantošanas gadījumā ir rūpīgi jāseko roku un pirkstu stāvoklim. Konstatējot kādu no aprakstītajiem simptomiem, nekavējoties konsultēja- ties ar ārstu. Rīkojaties ar degvielu uzmanīgi. Uzslaukiet izlijušu degvielu un pirms motora iedarbināšanas aiznesiet motorzāģi vismaz 3 m no vietas, kur izlija degviela. Novērsiet jebkādus dzirksteļu vai uzliesmojuma avotus vietās, kur tiek jaukta, uzpildīta/pārlieta vai uzglabāta degviela. Nesmēķējiet darbojoties ar degvielu un ekspluatējot motorzāģi. Motora iedarbināšanas un zāģēšanas laikā pievērsiet uzmanību tam, lai motorzāģa zonā nea- trastos citas personas. Darba zonā nedrīkst atrasties personas vai dzīvnieki. Motorzāģa iedar- bināšanas un ekspluatācijas laikā bērniem, mājdzīvniekiem un skatītājiem ir jāatrodas vismaz 10 m attālumā. Sāciet zāģēšanu tikai tad, kad darba zona ir atbrīvota, jūs atrodaties uz stingras pamatnes un variet izvairīties no krītoša stumbra. Vienmēr turiet motorzāģi ar abām rokām, kad darbojas motors. Aptveriet motorzāģa rokturus ar īkšķiem un pirkstiem. Laikā, kamēr motorzāģis darbojas, pievērsiet uzmanību tam, lai ar to nesaskartos ķermeņa daļas. Pirms motora iedarbināšanas pārbaudiet, vai ķēde nesaskaras ar priekšmetiem vai per- sonām. Pārnēsājiet motorzāģi tikai, kad motors ir izslēgts, zāģa sliede un ķēde ir pavērsta uz aizmuguri un izpūtēja klusinātājs ir no ķermeņa pretējā zāģa pusē. Pārbaudiet motorzāģi pirms katras izmantošanas, vai tam nav nolietotas, vaļīgas vai vietām sa- jauktas detaļas. Motorzāģi, kurš ir bojāts, nepareizi iestatīts vai nepilnīgi un vaļīgi nokomplek- tēts, nedrīkst izmantot. Pievērsiet uzmanību tam, vai ķēde apstājas, kad tiek atlaista akselera- tora svira.lv Ekspluatācijas drošības norādījumi 402 2500045_b Izņemot lietošanas instrukcijā minētos gadījumus, motorzāģi remontēt drīkst tikai kvalificēts, profesi- onāls personāls (piem., nepiemērotu instrumentu izmantošana demontējot spararatu, vai spararata turēšana demontējot sajūgu, var izraisīt strukturālus spararata bojājumus, kas, savukārt, var izraisīt tā salūšanu ekspluatācijas laikā). Noliekot motorzāģi, vienmēr izslēdziet tā motoru. Zāģējot mazus zarus un dzinumus, rīkojaties īpaši piesardzīgi, jo mazas to daļas var ieķerties ķēdē un tikt uzmestas motorzāģa lietotājam. Zāģējot zem slodzes esošus zarus, pievērsiet uzmanību tam, lai tas nevarētu jums trāpīt, kad zūd slodze uz zaru un tas iztaisnojas. Rokturiem vienmēr ir jābūt sausiem, tīriem un bez degvielas vai degvielas maisījuma paliekām. Izvairieties no motorzāģa atsitiena. Atsitiens ir augšup vērsta vertikāla ķēdes sliedes kustība, kas rodas, kad ķēde sliedes galā saskaras ar kādu priekšmetu. Atsitiena laikā var zust kontrole pār motorzāģi, kas ir bīstami. Transportējot motorzāģi, pievērsiet uzmanību tam, lai ķēdes sliedei būtu uzlikts aizsargpārsegs. Pārvadāšanas laikā novietojiet ierīci tā, lai nevarētu notikt degvielas noplūde, kā arī nevarētu rasties bojājumi vai traumas. Drošības pasākumi pret atsitienu BRĪDINĀJUMS! Atsitiens var rasties, kad ķēdes sliedes gals saskaras ar priekšmetu vai ķēde iesprūst zāģējuma vietā. Sliedes gala saskaršanās ar priekšmetu var izraisīt zibenīgu reakciju, kurā tā tiek pamesta uz augšu un ierīces lietotāja virzienā. Iesprūstot ķēdei sliedes augšpusē, sliede var tikt at- sista ierīces lietotāja virzienā. Katra no šīm reakcijām var izraisīt kontroles pār zāģi zau- dēšanu un smagas traumas. Nepaļaujaties tika uz uzstādītajām motorzāģa drošības sistēmām. Ekspluatējot motorzāģi ir jāievēro noteikti pasākumi, lai izslēgtu negadījumu vai traumu iespējamību darba laikā. (1) Zinot, kādā veidā var rasties atsitiens, var samazināt pārsteiguma efektu, vai novērst pašu situāciju. Pārsteidzoši procesi vienmēr var radīt negadījuma risku. (2) Zāģi laikā, kamēr ir ieslēgts motors, droši vadiet ar abām rokām, ar labo roku turiet aizmugurējo rokturi, ar kreiso - priekšējo. Stingri un droši aptveriet motorzāģa rokturus ar īkšķiem un pirkstiem. Šādā, stiprā satvērienā tiek samazināts atsitiena risks un zāģi var vadīt drošāk. Neatbrīvojiet satvērienu. (3) Pievērsiet uzmanību tam, lai darba zonā nebūtu šķēršļu. Izvairieties no sliedes gala sas- karšanās ar koka stumbru, zaru vai citiem šķēršļiem, kas var parādīties strādājot ar zāģi. (4) Veiciet zāģēšanu ar augstiem motora apgriezieniem. (5) Neveiciet zāģēšanu augstāk par plecu augstumu. (6) Ņemiet vērā motorzāģa izgatavotāja norādījumus par asināšanu un apkopēm. (7) Izmantojiet tikai motorzāģa izgatavotāja norādītās rezerves sliedes un ķēdes, vai līdzvēr- tīgus produktus.Sliedes un zāģa ķēdes montāža 2500045_b 403 SLIEDES UN ZĀĢA ĶĒDES MONTĀŽA Motorzāģa standarta piegādes apjomā ir iekļautas šādas daļas: (1) Piedziņas bloks (2) Zāģa ķēde (3) Zāģa ķēdes sliede (4) Zāģa ķēdes sliedes aizsargpārsegs (5) Uzgriežņu atslēga (6) Vīle Atveriet iepakojumu un uzstādiet sliedi un ķēdi uz piedziņas bloka. BRĪDINĀJUMS! Ķēdei ir ļoti asas malas. Valkājiet darba aizsargcimdus. 1 Aizsardzībai pavelciet priekšējo rokturi, lai pārliecinātos par to, ka ķēdes bremze nav ieslēgta. 2 Atbrīvojiet divus uzgriežņus (12), tad noņemiet sajūga vāku (13) un distanceri (11). 3 Uzlieciet ķēdi uz zobrata, aplieciet ķēdi ap sliedi un uzstādiet sliedi uz piedziņas bloka. Ievietojiet ķēdes spriegošanas uzgriezni (8) sliedes apakšējā urbumā (7), uzstādiet sajūga pārsegu un pievelciet nosti- prināšanas uzgriezni ar roku. Pievērsiet uzmanību tam, lai sajūga pārsega tapa (9) atrasots motora vāka urbumā (10). (7) Urbums (8) Ķēdes spriegošanas uzgrieznis (9) Sajūga pārsegs (10) Urbums (11) Distanceris (12)Sajūga pārsegs (13) Uzgriežņi ADVICE Pievērsiet uzmanību pareizam ķēdes kustības virzienam. (1) Kustības virzienslv Degviela un ķēdes eļļa 404 2500045_b 1 Uzstādiet sliedi un uzlieciet ķēdi uz sliedes un zobrata. 2 Ievietojiet ķēdes spriegošanas uzgriezni sliedes apakšējā urbumā, uzstādiet ķēdes pārsegu un pievelciet nostiprināšanas uzgriezni ar roku. 3 Turiet sliedi ar galu uz augšu un iestatiet ķēdes spriegojumu, griežot ķēdes spriegošanas uzgriezni, līdz spriegošanas lentas pieskaras sliedes apakšējai daļai. 4 Turiet sliedi ar galu uz augšu un pievelciet uzgriežņus (12-15 Nm). Pakustiniet ķēdi ar roku un pārbaudiet, vai tā pārvietojas bez rāvie- niem un ir pareizi nospriegota. Ja nepieciešams, veiciet ķēdes regu- lēšanu, kad ir atbrīvots pārsegs. 5 Pievelciet spriegošanas skrūvi. (1) Atbrīvot (2) Pievilkt (3) Ķēdes spriegošanas skrūve UZMANĪBU! Pareizs ķēdes spriegums ir ļoti svarīgs. Nepareizs ķēdes sprie- gojums var izraisīt sliedes priekšlaicīgu nolietošanos vai biežu ķēdes nokrišanu. Īpaši uzmanīgi apejaties ar jaunu ķēdi, jo tās pirmās lietošanas reizē tā vēl var izstiepties. Zobainā atdure ir motorzāģa sastāvdaļa. Tā ir jāuzstāda uz mo- torzāģa pirms tā pirmās izmantošanas reizes. Atdure ir jāpiesti- prina motorzāģa priekšpusē ar divām skrūvēm.

DEGVIELA UN ĶĒDES EĻĻA

DEGVIELA Motori tiek eļļoti ar īpašu eļļu, kas paredzēta ar gaisu dzesētiem 2 taktu benzīna motoriem. Ja šāda eļļa nav pieejama, izmantojiet eļļu ar antio- ksidēšanās piedevu, kas paredzēta ar gaisu dzesētiem 2 taktu benzīna motoriem. IETEICAMA MAISĪJUMA ATTIECĪBA BENZĪNS 40 : EĻĻA 1 (JASO FC vai ISO EGC ar gaisu dzesētiem divtaktu motoriem). Šie mo- tori ir sertificēti darbam ar bezsvina benzīnu.Degviela un ķēdes eļļa 2500045_b 405 BRĪDINĀJUMS! Degviela ir viegli uzliesmojošs šķidrums. Nesmēķējiet un izvai- rieties no atklātas liesmas vai dzirkstelēm degvielas tuvumā. UZMANĪBU! 1 DEGVIELA BEZ EĻĻAS (TĪRS BENZĪNS) - ļoti ātri izraisa smagus motora iekšējo detaļu bojājumus. 2 EĻĻA 4 TAKTU MOTORIEM vai 2 TAKTU MOTORIEM AR ŪDENS DZESĒŠANU - var izraisīt aizdedzes sveču aizau- gšanu, izplūdes atveru aizsērēšanu vai virzuļa gredzenu sa- lipšanu.

DEGVIELAS MAISĪJUMA IZGATAVOŠANA

1 Nomēriet sajaucamā benzīna un eļļas daudzumu. 2 Iepildiet nedaudz benzīna tīrā, atļautā degvielas tvertnē. 3 Ielejiet visu eļļu un labi samaisiet. 4 Ielejiet atlikušo benzīnu un maisiet vismaz vienu minūti. 5 Marķējiet tvertni nepārprotamā veidā, lai izvairītos no sajaukša- nas ar benzīna vai citām tvertnēm.

Visu gadu ir jāizmanto speciāla ķēdes eļļa. ADVICE Neizmantojiet vecu vai pārstrādātu eļļu, jo tā var bojāt eļļas sūkni.lv Vadība 406 2500045_b VADĪBA

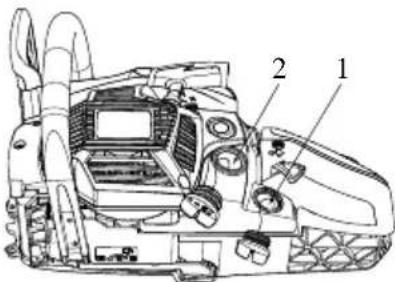

1 Atskrūvējiet un noņemiet degvielas un eļļas tvertnes vāciņus. Novietojiet vāciņu vietā, kur nav putekļu. 2 Uzpildiet ierīci ar degvielu un eļļas tvertni ar eļļu līdz 80% no maksimālā līmeņa. 3 Atkal aizskrūvējiet degvielas un eļļas tvertņu vāciņus un noslau- kiet izlijušo degvielu. 4 Pagrieziet slēdzi pozīcijā "I". 5 Turpiniet spiest degvielas sūkņi līdz tajā ir redzama degviela. (1) Eļļa (4) Degvielas sūknis (2) Degviela (5) Gaisa vārsta taustiņš (3) Motora slēdzis 6 Izvelciet gaisa vārsta slēdzi. Gaisa vārsts tiek aizvērts un akse- leratora svira atrodas starta pozīcijā. ADVICE Iedarbinot no jauna, nekavējoties pēc motora iedarbināšanas. Atveriet gaisa vārstu. ADVICE Pēc gaisa vārsta slēdža izvilkšanas tas neatgriežas darba po- zīcijā, arī, ja ir nospiesta akseleratora svira vai slēdzis tiek ie- spiests atpakaļ ar pirkstu. Ja gaisa vārsta slēdzim ir jāatgriežas darba pozīcijā, tā vietā ir jānospiež akseleratora svira. 1 Paspiediet uz priekšu priekšējā roktura drošības pārsegu, lai ieslēgtu ķēdes bremzi. 1 Piespiediet motorzāģi pie zemes un spēcīgi pavelciet startera auklu. 1 Tiklīdz motors notiek aizdedze, nospiediet akseleratora sviru, lai gaisa vārsta slēdzis atgrieztos darba pozīcijā un ar startera rokturi iedarbiniet motoru. 2 Pavelciet uz augšu priekšējā roktura drošības pārsegu, lai atlaistu ķēdes bremzi. Ļaujiet motoram uzsilt pie viegli izvilktas akseleratora sviras.Vadība 2500045_b 407 BRĪDINĀJUMS! Pirms motora iedarbināšanas pārbaudiet, vai ķēde nesaskaras ar priekšmetiem vai personām. Pirms katras iedarbināšanas pie- vērsiet uzmanību tam, vai ir ieslēgta ķēdes bremze.

EĻĻOŠANAS SISTĒMAS PARBAUDE

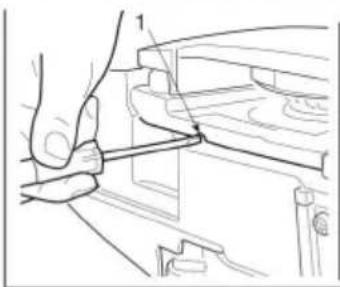

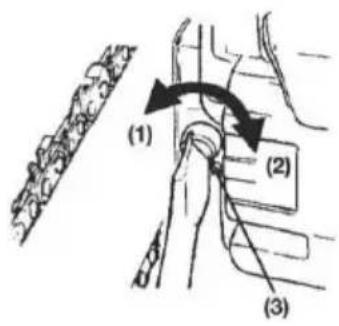

Pēc motora iedarbināšanas ļaujiet ķēdei griezties ar vidēju ātrumu un pārbaudiet, vai ķēdes eļļa tiek izšļakstīta tā, kā parādīts attēlā. Ķēdes eļļas plūsmu var iestatīt ar skrūvgriezi, kurš ir jāievieto atverē apakšā, sajūga pusē. Noregulējiet ķēdes eļļas plūsmu atbilstoši darba apstākļiem. (1) Ķēdes eļļas regulēšanas vārpsta Pagrieziet vārpstu pretēji pulksteņa rādītāju griešanās virzienam - eļļas plūsmas palielināšana Pagrieziet vārpstu pulksteņa rādītāju griešanās virzienā - eļļas plūsmas samazināšana. UZMANĪBU! Tad, kad ir izlietota visa degviela, eļļas tvertnei būtu jābūt gandrīz tukšai. Katru reizi pielejot degvielu ir jāuzpilda arī eļļas tvertne.

SAJŪGA DARBĪBAS PĀRBAUDE

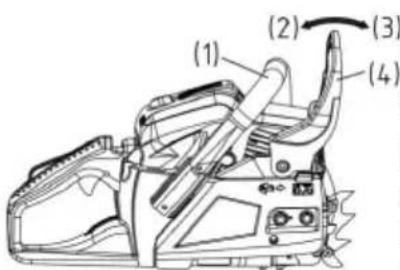

Pirms izmantošanas ir jāpārbauda, vai ķēde nepārvietojas, kamēr mo- torzāģis darbojas tukšgaitā. BRĪDINĀJUMS! Izmantošanas laikā, arī tad, ja lietotājs ir kreilis, motorzāģis ar labo roku ir stingri jāsatver aiz aizmugurējā roktura un kreiso roku aiz priekšējā roktura. ĶĒDES BREMZE Ķēdes bremze nekavējoties aptur ķēdi, kad motorzāģis tiek atmests at- sitiena laikā. Normālos apstākļos bremze tiek ieslēgta automātiski inerces dēļ. Tomēr to var ieslēgt arī manuāli, īsi nospiežot bremžu sviru (priekšējā roktura aizsargu). Ieslēdzot bremzi, no bremzes sviras pamatnes izvirzās balts izcilnis. (1) Priekšējais rokturis (2) Atlaišana (3) Bremze (4) Priekšējā roktura aizsargs Lai atlaistu bremzi, priekšējā roktura aizsargs ir jāpavelk uz augšu, virzi- enā uz priekšējo rokturi, līdz ir dzirdams klikšķis.lv Vadība 408 2500045_b BRĪDINĀJUMS! Tiklīdz bremze ir ieslēgusies, atlaidiet akseleratora sviru, lai sa- mazinātu motora apgriezienus. Ilgstoši darbinot motorzāģi ar ieslēgtu bremzi, sajūgs uzkarst, kas var radīt darbības traucēju- mus. Bremzes darbība ir jāpārbauda katru dienu. Bremzes darbības pārbaudei:

1) izslēdziet motoru;

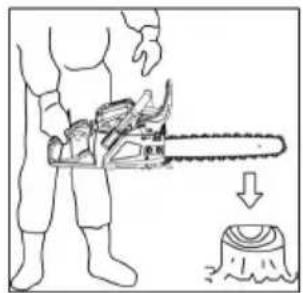

2) turiet motorzāģi horizontāli, atlaidiet priekšējo rokturi, pieskarieties ar

sliedes galu pie celma vai koka un pārbaudiet, vai bremze ieslēdzas. Bremzes stiprums ir atkarīgs no sliedes izmēra. Ja bremze neieslēdzas, vērsieties pie mūsu pārstāvja klientu apkalpošanas dienesta.

KARBURATORA SALA AIZSARDZĪBA

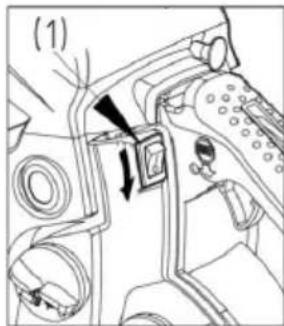

Ja motorzāģis tiek izmantots temperatūras diapazonā no 0 līdz 5 °C un ir augsts gaisa mitrums, karburatorā var veidoties ledus; tas var ietek- mēt motora jaudu vai tā darbību. (1) Cilindra pārsegs (2) Saules simbols (3) Sniega simbols (a) Normāls darbības režīms (b) Sala aizsardzības režīms Šis produkts ir aprīkots ar ventilācijas atveri labajā cilindra pārsega pusē, caur kuru motoram tiek pievadīts silts gais aizsalšanas novēršanai. Normālos apstākļos zāģis ir jāekspluatē normālajā darbības režīmā, t.i. piegādes brīdī iestatītajā darbības režīmā. Tomēr, ja pastāv aizsalšanas risks, pirms ekspluatācijas uzsākšanas ir jāiestata sala aizsardzības režīms. Ja zāģis tiek izmantots sala aiz- sardzības režīmā, lai arī temperatūra ir sasniegusi normālu vērtību, var būt ietekmēta motora iedarbināšana vai tā darbība; tādēļ ķēde ir atkal jāpārslēdz normālā režīmā, tiklīdz vairs nepastāv aizsalšanas risks. DARBĪBAS REŽĪMA PĀRSLĒGŠANA (1) Cilindra pārsegs (2) Gaisa vārsta slēdzis (3) Aizsalšanas vārsts 1 Izslēdziet motoru ar motora slēdzi. 2 Noņemiet gaisa filtra pārsegu un gaisa filtru, tad noņemiet gaisa vārsta slēdzi no cilindra pārsega. 3 Atbrīvojiet cilindra pārsega skrūves (t.i. trīs skrūves pārsega iekšpusē un viena skrūve ārpusē) un noņemiet cilindra pārsegu. 4 Piespiediet aizsalšanas aizsardzības vārstu cilindra pārsega labajā pusē ar pirkstu un noņemiet vārstu. 5 Iestatiet aizsalšanas aizsardzības vārstu tā, lai sniega simbols rādītu uz augšu un ievietojiet vārstu atpakaļ cilindra pārsegā. 6 Uzstādiet cilindra pārsegu atpakaļ un uzstādiet atpakaļ arī visas pārējās daļas to pareizajās pozīcijās.Zāģēšana 2500045_b 409

1 Atlaidiet akseleratora sviru un ļaujiet motoram dažas minūtes darbo- ties tukšgaitā. 2 Iestatiet slēdzi pozīcijā "O" (STOP). (1) Motora slēdzis ZĀĢĒŠANA BRĪDINĀJUMS! No sākuma izlasiet nodaļu "Ekspluatācijas drošības norādījumi"; pārbaudiet zāģi uz vienkāršiem stumbriem. Tādējādi var vieglāk iepazīties ar ierīces darbību. Vienmēr ņemiet vērā drošības noteikumus, kuri varētu ierobežot motor- zāģa izmantošanu. Vienmēr ievērojiet drošības noteikumus. Motorzāģi drīkst izmantot tikai koku zāģēšanai. Ar zāģi nedrīkst apstrādāt citus materiālus. Strādājot ar citiem materiāliem ir atšķirīgas vibrācijas un atsitiena riski un vairs ne- būtu iespējams ievērot drošības noteikumus. Neizmantojiet motorzāģi kā sviru priekšmetu pacelšanai, pārvietošanai vai atdalīšanai. Nepiesti- priniet zāģi fiksētiem statīviem. Instrumentus vai citas ierīces, kas neat- bilst izgatavotāja norādēm, nedrīkst pieslēgt pie jūgvārpstas. Zāģi griezuma vietā nedrīkst spiest ar spēku. Ekspluatācijai ar pilnu jaudu ir nepieciešams tikai neliels spiediens. Pēc katras izmantošanas reizes un pēc katras nokrišanas vai citiem starpgadījumiem ir jāpārbauda, vai zāģim nav bojājumu. Palielinot motora apgriezienus, kamēr ķēde ir iespiesta griezuma vietā, var tikt bojāts sajūgs. Ja ķēde ir iespiesta griezuma vietā, necentieties to atbrīvot ar spēku, bet izmantojiet ķīli vai sviru, lai atvērtu griezuma vietu. Aizsardzība pret atsitienu Zāģis ir aprīkots ar ķēdes bremzi, kas pareizā režīmā aptur ķēdi at- sitiena gadījumā. Ķēdes bremzes darbība ir jāpārbauda pirms katras zāģa izmantošanas; darbiniet zāģi 1 vai 2 sekundas ar maksimāliem apgriezieniem un paspiediet priekšējā roktura aizsargu uz priekšu. Ķē- dei ir jāapstājas nekavējoties un motoram jāturpina darboties ar pilnu jaudu. Ja ķēde apstājas ar laika aizturi, vai neapstājas vispār, pirms zāģa ekspluatācijas ir jānomaina bremzes lenta un sajūga kurvis. Ir ļoti svarīgi pirms katras zāģa izmantošanas pārbaudīt ķēdes brem- zes nevainojamu darbību un to, vai ķēde ir uzasināta, lai spētu kon- trolēt atsitiena risku. Drošības sistēmu noņemšana, nepiemēroti re- montdarbi, vai kļūdaina sliedes vai ķēdes noņemšana var palielināt no- pietnu traumu risku atsitiena gadījumā. Koku zāģēšanalv Zāģēšana 410 2500045_b 1 Krišanas virziens ir jānosaka, ņemot vērā vēja virzienu, koka slī- pumu, smago zaru atrašanās vietu, nākamās darbības pēc nogāša- nas un citus faktorus. 2 Atbrīvojiet zonu ap koku un pievērsiet uzmanību tam, lai būtu stingra pamatne un drošs atkāpšanās ceļš. 3 Gāšanas virziena pusē ir jāizveido gāšanas iedobe, kuru veido viena trešdaļa no koka biezuma. 4 Gāšanas iedobei pretējā puse, nedaudz virs iedobes pamatlīnijas veiciet gāšanas zāģējumu. BRĪDINĀJUMS! Koka gāšanas laikā, tā tuvumā strādājoši cilvēki ir jābrīdina par bīstamību. (A) Gāšanas iedobe (B) Gāšanas zāģējums Sazāģēšana un atzarošana BRĪDINĀJUMS! 1 Vienmēr pievērsiet uzmanību stabilai pamatnei un koka sta- bilitātei. 2 Rēķinieties ar to, ka nogāzts stumbrs var aizripot. 3 Izlasiet norādījumus nodaļā "Ekspluatācijas drošības norādījumi", lai novērstu zāģa atsitienu. Pirms darba sākuma pārbaudiet baļķa, kuru vēlaties pārzāģēt, lieces spēka virzienu. Vienmēr beidziet zāģēšanu lieces virzienam pretējā pusē, lai sliede netiktu iespiesta griezuma vietā. Neatbalstīta baļķa pārzāģēšana Pārzāģējiet baļķi līdz pusei, pagrieziet to un pabeidziet griezumu. Atbalstīta baļķa pārzāģēšana Pārzāģējiet attēlā redzamo zonu A līdz aptuveni vienai trešdaļai no baļķa biezuma no apakšas un atlikušo daļu no augšas. Zonā B ie- zāģējiet vienas trešdaļas no baļķa biezuma dziļumā no augšas uz leju un tad no lejas uz augšu. Nogāzta koka atzarošana Pārbaudiet zara lieces virzienu. Veiciet plakanu zāģējumu saspiestajā pusē, lai zars nesalūztu. Pārzāģēšanu veiciet no puses, kura ir nosprie- gota. BRĪDINĀJUMS! Ņemiet vērā, ka pārzāģēts zars var atlekt atpakaļ.Apkope 2500045_b 411 Īsināšana No sākuma iezāģējiet no apakšas uz augšu, tad no galotnes uz leju. BRĪDINĀJUMS! 1 Pievērsiet uzmanību stingrai pamatnei un izmantojiet kāp- nes. 2 Nestrādājiet pārsniedzot savu drošas aizsniegšanās zonu. 3 Neveiciet zāģēšanu augstāk par plecu augstumu. 4 Vienmēr turiet zāģi ar abām rokām. BRĪDINĀJUMS! Strādājot ar baļķiem vienmēr ir jāuzstāda zobainā atdure. Zo- bainā atdure tiek iespiesta kokā ar aizmugurējā roktura palīd- zību. Tad spiediet priekšējo rokturi zāģēšanas līnijas virzienā. Zobainā atdure nepieciešamības gadījumā ir jāatstāj uzstādīta turpmākās zāģēšanas vadības nodrošināšanai. Zobainās atdu- res izmantošana zāģējot kokus un resnus zarus, palielina jūsu drošību, atvieglo strādāšanu un samazina vibrāciju radīto slodzi. Konstatējot šķēršļus starp zāģējamo materiālu un motorzāģi, zāģis ir jāizslēdz. Nogaidiet, līdz tas ir pilnībā izslēdzies. Val- kājiet drošības darba cimdus un noņemiet šķērsli. Ja ir jānoņem ķēde, ņemiet vērā norādījumus attiecīgajā nodaļā par ķēdes uz- stādīšanu. Pēc tīrīšanas un atkārtotas montāžas veiciet pārbau- des iedarbināšanu. Rodoties vibrācijām vai mehāniskām skaņā, neturpiniet darbu ar motorzāģi un vērsieties pie sava pārstāvja. APKOPE BRĪDINĀJUMS! Pirms katras tīrīšanas, pārbaudes vai remondarbiem ir jāpārlie- cinās par to, vai ir izslēgts ierīces motors. Lai izvairītos no ne- vēlamas aizdedzes, atvienojiet aizdedzes sveci. Ņemiet vērā norādījumus par regulāru apkopi, sagatavošanos pirms ekspluatācijas sākšanas un ikdienas apkopju procesiem. Neatbilstoša apkope var radīt smagus ierīces bojājumus. Kopšana pēc katras lietošanas

Putekļus no gaisa filtra virsmas var notīrīt, izdauzot filtru uz cietas virs- mas. Lai iztīrītu filtra audumu, ir jāatdala abas filtra puses un filtra au- dums jāiztīra ar birsti. Ja tiek izmantots saspiests gaiss, vienmēr pū- tiet no iekšpuses uz ārpusi. Salikšanai saspiediet filtra puses aiz malām kopā, līdz ir dzirdama to nofiksēšanās.lv Apkope 412 2500045_b

Demontējiet vadīklu un pārbaudiet, vai eļļas pieslēgums ir tīrs. (1) Eļļas pieslēgums

3. Zāģa ķēdes sliede

Kad ir noņemta sliede, iztīriet skaidas no sliedes rievas un eļļas pieslē- guma. Ieeļļojiet zobratu no smērvielas pieslēguma sliedes galā. (1) Eļļas pieslēgums (2) Smērvielas pieslēgums (3) Zobrats

Pārbaudiet, vai ierīcei nenoplūst degviela, kā arī nav bojātās lielākās detaļas, it īpaši rokturi blīves un sliedes stiprinājumi. Bojājumi ir jāno- vērš līdz nākamajai motorzāģa izmantošanas reizei. Regulāri veicamās apkopes

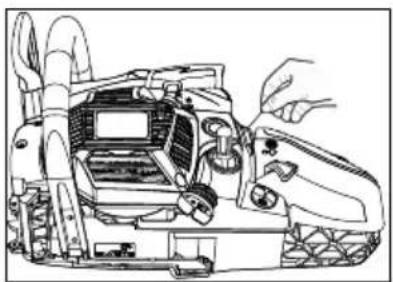

1. Cilindra dzesēšanas ribas

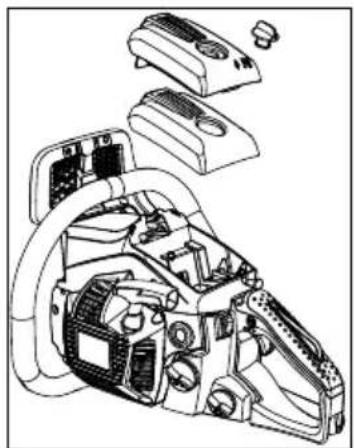

Uzkrājoties putekļiem cilindra dzesēšanas ribās, var pārkarst motors. Regulāri pārbaudiet un iztīriet cilindra dzesēšanas ribas; šī darba vei- kšanai ir jānoņem gaisa filtrs un cilindra pārsegs. Uzstādot cilindra pār- segu, pievērsiet uzmanību tam, lai tiktu pareizi ievietotas slēdžu troses un čaulas.

Ar āķīti no stieples izvelciet filtru no uzpildes atveres. (1) Degvielas filtrs (b) Izjauciet filtru un izskalojiet vai nomainiet to. BRĪDINĀJUMS! Pēc filtra demontāžas pieturiet iesūkšanas caurules galu ar knaiblēm. Uzstādot filtru, pievērsiet uzmanību tam, lai iesūkšanas cau- rulē nenonāktu filtra šķiedras vai putekļi.

Pārbaudiet, vai nav plaisas un stiprs nodilums, kas varētu ietekmēt ķē- des darbību. Stipra nodiluma gadījumā nomainiet zobratu. Nekādā ga- dījumā neuzstādiet jaunu ķēdi uz nolietota zobrata vai nolietotu ķēdi uz jauna zobrata.

5. Priekšējais un aizmugurējais amortizators

Veiciet nomaiņu, ja ir atlīmējusies pielīmētā daļa, vai gumijas daļa ir ar plaisām. Veiciet nomaiņu, ja aizmugurējā amortizatora metāla daļas ie- kšpusē notiek saskare ar atdures tapu un ir palielinājusies metāla daļas brīvkustība. BRĪDINĀJUMS! Izmantojiet tikai šajā lietošanas instrukcijā norādītās rezerves daļas. Citu rezerves daļu izmantošana var izraisīt nopietnas traumas.

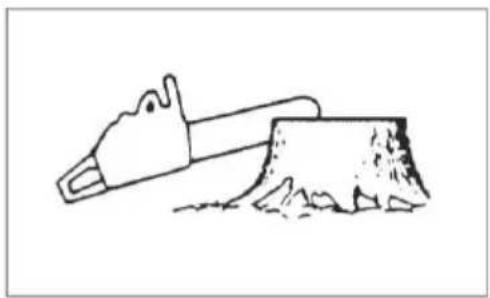

ZĀĢA ĶĒDES UN SLIEDES APKOPE

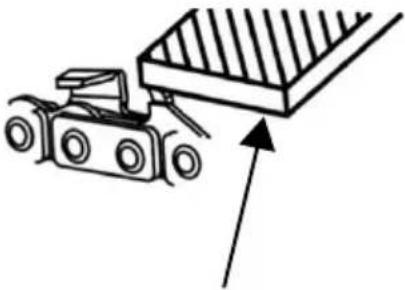

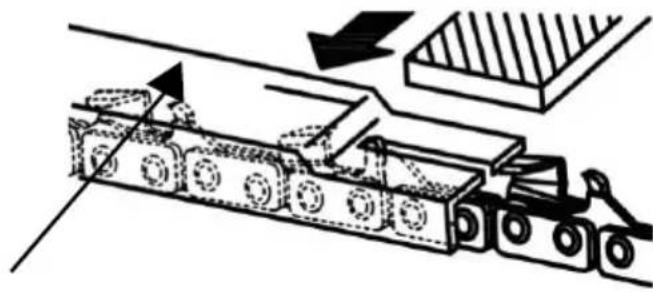

Zāģa ķēde BRĪDINĀJUMS! Vieglas un drošas ekspluatācijas no- drošināšanai ķēdes posmiem ir jābūt asiem. Asināšana ir nepieciešama šādos ga- dījumos: skaidas kļūs smalkākas; zāģēšanai ir nepieciešams lielāks spēks; zāģējuma līnija nav taisna; palielinās vibrācijas; palielinās degvielas patēriņš. Ķēdes posmu iestatīšanas nosacījumi: BRĪDINĀJUMS! Lietojiet aizsargcimdus. Pirms vīlēšanas: Pārliecinieties, vai zāģa ķēde ir nofiksēta. Pārliecinieties, vai motors ir izslēgts. Izmantojiet ķēdei piemērotu apaļo vīli. Ķēdes tips: 6238: Oregon 91P 6240: Oregon 91P Vīles izmērs: 5/32" (4,0 mm) 91P ķēdei Uzlieciet vīli uz ķēdes posma un spiediet taisni uz priekšu. Turiet vīli norādītajā pozīcijā. Pēc katra ķēdes posma asināšanas pārbaudiet dziļuma mēru un novīlējiet to līdz pareizajam izmēram, kā parādīts attēlā.lv Zāģa ķēdes un sliedes apkope 414 2500045_b BRĪDINĀJUMS! Priekšējai malai ir jābūt rūpīgi noapaļotai, lai samazinātu atsitiena vai spriegošanas siksnas lūzuma risku. Pievērsiet uzmanību tam, lai visiem ķēdes posmiem būtu vienāds garums un malas leņķis, kā parādīts attēlā. Vīles diametrs Galvas leņķis Apakšējā grie- zuma leņķis Galvas slīpuma leņķis (55 °) Dziļuma mērs Instrumenta pagrieša- nas leņķis Instrumenta slīpuma leņķis Sāna leņķis Ķēdes tips 91P 5/32" 30° 0° 80° 0,025" 95VPX 3/16" 30° 10° 80° 0,025" Dziļuma mērs VīleUzglabāšana 2500045_b 415 Zāģa ķēdes sliede Regulāri apgrieziet sliedi, lai nodrošinātu vien- mērīgu nodilumu. Sliedei vienmēr ir jābūt četrkantainai. Pārbau- diet sliedes nodilumu. Uzlieciet lineālu uz slie- des un ķēdes posma ārējās malas. Ja ir konsta- tēta starpība starp abiem punktiem, ķēde ir kār- tībā. Pretējā gadījumā ķēde ir nolietota. Tā ir jā- salabo vai jānomaina. (1) Lineāls (2) Attālums (3) Nav star- pības (4) Ķēde piemērota BRĪDINĀJUMS! Tabulā ir visas iespējamās sliedes un ķēdes kombinācijas, norādot katram motorzāģim pie- mēroto kombināciju, kas ir marķēta ar "*". Iedalījums Zāģa ķēdes sliede Ķēde Motorzāģa modelis Collas Garums collās/cm Rievas pla- tums collās/mm Kods Kods 6238 6240 3/8” 14"/35 cm 0,050"/1,3 mm Oregon 140SDEA041 Oregon 91P053X

Veicot nomaiņu drīkst izmantot tikai norādītās sliedes un ķēdes. Neatļautas kombinācijas gadījumā pas- tāv nopietnu traumu gūšanas un ierīces bojājumu risks. UZGLABĀŠANA 1 Iztukšojiet degvielas tvertni un ļaujiet darboties motoram, līdz ir iztērēta visa sistēmā atlikusī degviela. 2 Iztukšojiet eļļas tvertni. 3 Notīriet motorzāģi. 4 Uzglabājiet ierīci sausā vietā, kur tai nevar piekļūt bērni. ATKRITUMU UTILIZĀCIJA UN VIDES AIZSARDZĪBA Ķēdes eļļas vai 2 taktu maisījuma atlikumi nekādā gadījumā nedrīkst tikt utilizēti notekūdeņu un kanali- zācijas sistēmās, vai izlieti zemē; tie ir jāutilizē atbilstoši noteikumiem un videi saudzīgā veidā, piem., bīstamo vielu savākšanas punktā vai glabātavā. Ja ierīce kādā brīdī kļūst nelietojama vai vairs nav nepieciešama, neutilizējiet to kopā ar mājsaimnie- cības atkritumiem, bet saskaņā ar spējā esošajiem vides aizsardzības noteikumiem. Rūpīgi iztukšojiet eļļas/smērvielas un degvielas tvertnes un utilizējiet iespējamos vielu atlikumus bīstamo vielu savākšanas punktā vai glabātavā. Utilizējiet arī pašu ierīci atbilstošā savākšanas/otrreizējās pārstrādes punktā. Šādā veidā plastmasas un metāla detaļas var tikt šķirotas un izmantotas otrreizējai pārstrādei. Informāciju par materiālu un ierīču utilizāciju var saņemt vietējās iestādēs.lv Kļūdu meklēšanas instrukcija 416 2500045_b

Pārbaudiet, vai degvielā nav ūdens vai nepiemērotas šķī- duma sastāvdaļas Nomainiet degvielu pret pie- mērotu maisījumu Pārbaudiet, vai motors nav "aizliets" ar degvielu Izņemiet aizdedzes sveci un nožāvējiet to Pēc tam atkārtoti pavelciet startera auklu bez gaisa vārsta

1) Iedarbināšanas problē-

mas BRĪDINĀJUMS! Pārbaudiet, vai nav ieslēgta aizsalšanas aizsardzības sis- tēma. Pārbaudiet aizdedzi Nomainiet aizdedzes sveci Pārbaudiet, vai degvielā nav ūdens vai nepiemērotas šķī- duma sastāvdaļas Nomainiet degvielu pret pie- mērotu maisījumu Pārbaudiet, vai nav netīri gaisa un degvielas filtri Iztīriet

2) Trūkst jauda / kļūdaina

paātrināšanās / nevien- mērīga tukšgaita Pārbaudiet karburatora regu- lējumu Veiciet jaunu adatu iesta- tīšanu Pārbaudiet eļļas kvalitāti Nomainiet3) Neplūst eļļa Pārbaudiet, vai nav netīrs eļļas kanāls un pieslēgumi Iztīriet Ja jums šķiet, ka ierīcei ir nepieciešami citi apkopes darbi, vērsieties pie autorizēta klientu apkalpošanas dienesta savā apgabalā.Tehniskie dati 2500045_b 417 TEHNISKIE DATI Tips 6238 6240 Preces nr. 127387 127392 Darba tilpums 37,2 cm

(EN ISO 11681) (K=3) 108,4 dB(A) 110,1 dB(A) Trokšņu spiediena vērtība L

(EN ISO 11681) (K=3) 97,6 dB(A) 99,5 dB(A) Maks. vibrācijas paātrinājums a vhw (K=1,5) Priekšējais rokturis 6,2 m/s

Garantētais trokšņu līmenis L

(2000/14/EC+2005/88/EC) 112 dB(A) 113 dB(A)lv Garantija 418 2500045_b GARANTIJA Ja ar likumu noteiktajā termiņā tiek iesniegta prasība par bojājumu novēršanu, iespējamos materiālu vai ražošanas defektus mēs novēršam, veicot remontu vai apmainot ierīci. Prasību iesniegšanas termiņš ir atkarīgs no attiecīgās valsts likumdošanas, kurā ierīce ir pirkta. Mūsu dotā garantija ir spēkā tikai šādos gadījumos Ierīce tiek atbilstoši izmantota Tiek ievērota lietošanas pamācība Tiek izmantotas tikai oriģinālas rezerves daļas Garantija tiek anulēta šādos gadījumos: Ir mēģināts patstāvīgi salabot ierīci Ierīcei ir veiktas tehniskas izmaiņas Ierīce tiek neatbilstoši izmantota (piem., komer- ciālām vai sabiedriskām vajadzībām) Garantija neattiecas uz: Krāsojuma defektiem, kas rodas parasta nodiluma dēļ Dilstošajām daļām, kas rezerves daļu kartē ir atzīmētas ar rāmīti [xxx xxx (x)] Iekšdedzes motoriem – uz tiem attiecas konkrētā motora izgatavotāja atsevišķie garantijas noteikumi Garantija stājas spēkā ar brīdi, kad gala patērētājs to iegādājas. Noteicošais ir datums uz pirkuma oriģinālās kvīts. Ja nepieciešams izmantot garantiju, lūdzu, vērsieties ar šo garantijas apliecinājumu un pirkuma čeku pie preces pārdevēja vai tuvākajā autorizētajā klientu apkalpošanas centrā. Šis garantijas apliecinājums neattiecas uz pircēja likumīgajām tiesībām attiecībā uz defektu novēršanu pret pārdevēju.

EK ATBILSTĪBAS DEKLARĀCIJA

Ar šo mēs apliecinām, ka šis izstrādājums tādā izpildījumā, kādā tas ir nodots tirdzniecībā, atbilst saskaņoto ES-direktīvu, ES drošības standartu un ar izstrādājuma specifiku saistīto standartu prasībām. Izstrādājums Ražotājs Pilnvarotais pārstāvis Motorzāģa Sērijas numurs G4114116 AL-KO Geräte GmbH Ichenhauser Str. 14 D-89359 Kötz Andreas Hedrich Ichenhauser Str. 14 D-89359 Kötz Modelis ES direktīvas Saskaņotās tiesību normas 6238 2006/42/EC 2000/14/EC 2014/30/EU

EN ISO 14982:2009 EN ISO 22868:2011 Atbilstības novērtējums 2000/14/EC Pielikums V Paziņotā institūcija Kötz, 03.05.2016
