• Poziom mocy akustycznej mierzone / gwarantowane 6238 - 108/112 dB(A) 6240 - 110/113 dB(A) Typ badania według GSPG §4 BM 1027 MSR 6238: 16SHW1532-01 (CE) 6240: 16SHW1546-01 (CE) Intertek Deutschland GmbH Stangenstr. 1 70771 Leinfelden-Echterdingen Wolfgang Hergeth Dyrektor zarządzającyPřeklad originálního návodu k použití 2500045_b 189 PŘEKLAD ORIGINÁLNÍHO NÁVODU K POUŽITÍ Obsah Použití k určenému účelu / použití k jinému než určenému účelu p. 190

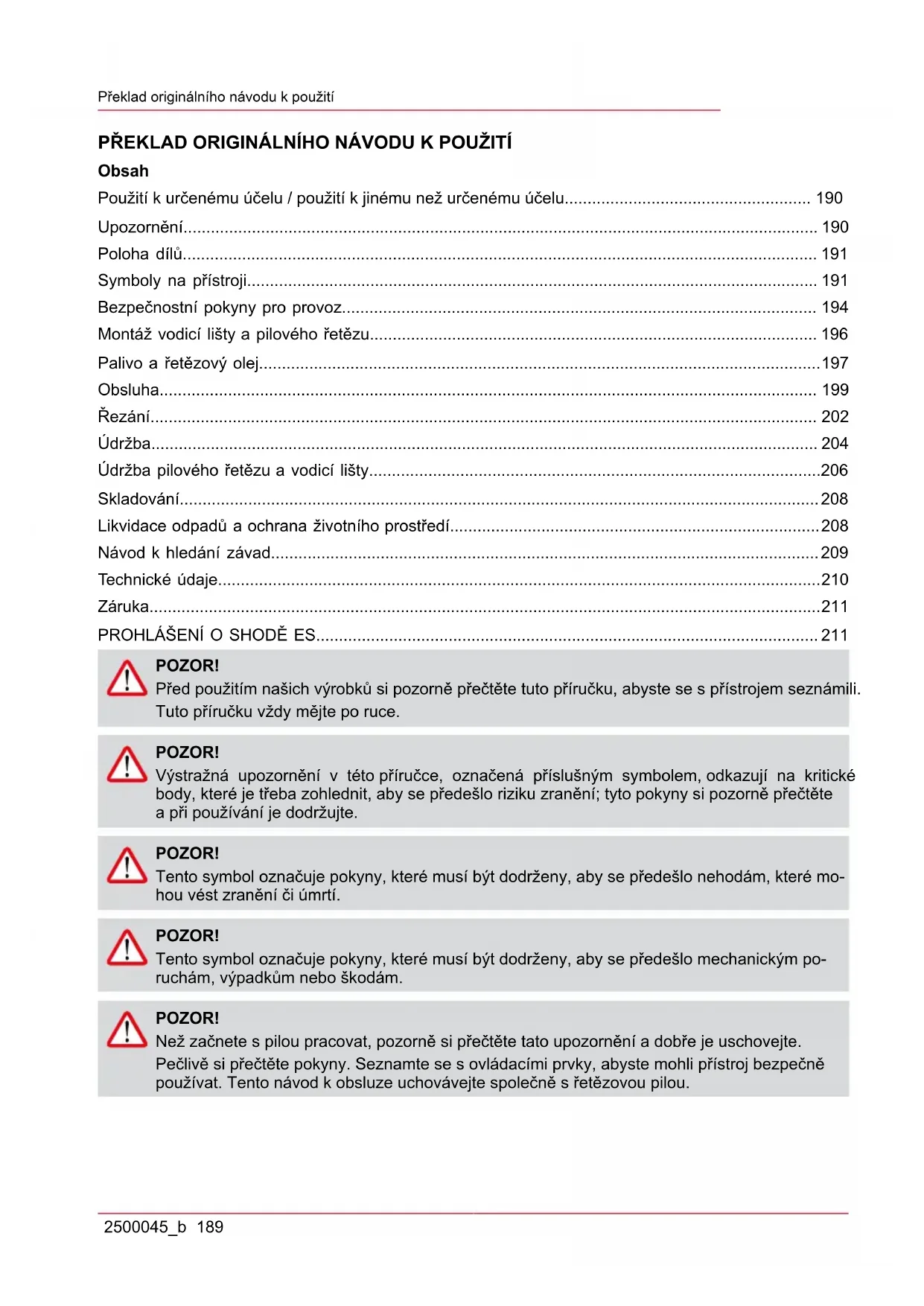

• Upozornění p. 190
• Poloha dílů p. 191
• Symboly na přístroji p. 191
• Bezpečnostní pokyny pro provoz p. 194

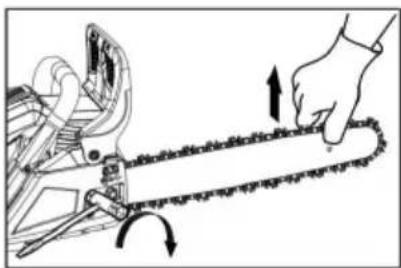

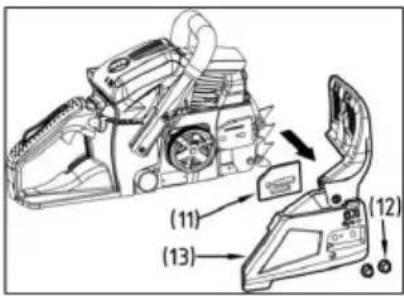

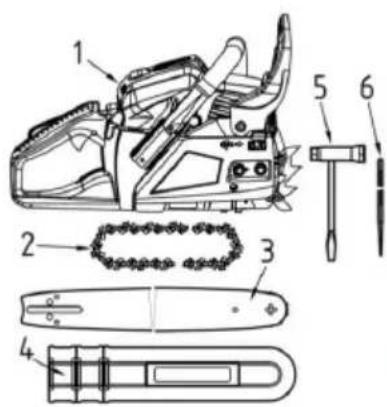

• Montáž vodicí lišty a pilového řetězu p. 196
• Palivo a řetězový olej p. 197
• Obsluha p. 199
• Řezání p. 202
• Údržba p. 204
• Údržba pilového řetězu a vodicí lišty p. 206
• Skladování p. 208
• Likvidace odpadů a ochrana životního prostředí p. 208
• Návod k hledání závad p. 209
• Technické údaje p. 210
• Záruka p. 211
• PROHLÁŠENÍ O SHODĚ ES POZOR! Před použitím našich výrobků si pozorně přečtěte tuto příručku, abyste se s přístrojem seznámili. Tuto příručku vždy mějte po ruce. POZOR! Výstražná upozornění v této příručce, označená příslušným symbolem, odkazují na kritické body, které je třeba zohlednit, aby se předešlo riziku zranění; tyto pokyny si pozorně přečtěte a při používání je dodržujte. POZOR! Tento symbol označuje pokyny, které musí být dodrženy, aby se předešlo nehodám, které mo- hou vést zranění či úmrtí. POZOR! Tento symbol označuje pokyny, které musí být dodrženy, aby se předešlo mechanickým po- ruchám, výpadkům nebo škodám. POZOR! Než začnete s pilou pracovat, pozorně si přečtěte tato upozornění a dobře je uschovejte. Pečlivě si přečtěte pokyny. Seznamte se s ovládacími prvky, abyste mohli přístroj bezpečně používat. Tento návod k obsluze uchovávejte společně s řetězovou pilou.cs Překlad originálního návodu k použití 190 2500045_b POZOR! Nebezpečí poškození sluchu! Za normálních provozních podmínek může být obsluha tohoto přístroje vystavena hluku 80 dB(A) nebo více. Řetězovou pilu je třeba držet pravou rukou za zadní rukojeť a levou rukou za přední rukojeť. POZOR! Ochrana proti hluku! Při práci s přístrojem je nutné dodržovat místní předpisy. POUŽITÍ K URČENÉMU ÚČELU / POUŽITÍ K JINÉMU NEŽ URČENÉMU ÚČELU Řetězová pila je určena k řezáním kmenů stromů, dřevěných hranolů a k řezání větví, podle délky řezu. Smí být používána pouze pro práci se dřevem. Po dobu používání je potřeba mít dostatečné osobní och- ranné vybavení. Jakékoli jiné použití, např. profesionální ošetření uvnitř stromu, je výslovně vyloučeno. Za škody nebo zranění, k nimž dojde kvůli chybě v obsluze, ručí uživatel/obsluha, nikoli výrobce. Smějí být použity pouze pilové řetězy a kombinace lišt uvedené v návodu k obsluze pro tento přístroj. Použití k určenému účelu zahrnuje také dodržování bezpečnostních pokynů a pokynů pro obsluhu v uživatelské příručce. Každá osoba, která s přístrojem pracuje, s ním musí být seznámena a musí si být vědoma možných nebezpečí. Kromě toho je třeba přísně dodržovat platné předpisy pro prevenci úrazů. Rovněž musí být dodržovány předpisy týkající se pracovní medicíny a ochrany zdraví při práci. V případě změn přístroje zaniká jakékoli ručení výrobce za takto vzniklé škody a záruka výrobce na přístroj. Tento přístroj je určen pro soukromou údržbu zahrad. VAROVÁNÍ! Dodržujte prosím vnitrostátní předpisy pro používání řetězových pil! (bezpečnost práce, životní prostředí) UPOZORNĚNÍ I při řádném používání přístroje ke stanovenému účelu se může vyskytnout zbytkové riziko, které nelze vyloučit. Kvůli druhu a konstrukci přístroje nelze vyloučit následující nebezpečí: kontakt s nechráněným pilovým řetězem (řezná poranění) náhlé nechtěné pohyby pilové lišty (řezná poranění) poškození sluchu, pokud nebude použita předepsaná ochrana sluchu vdechnutí škodlivých částic a výfukových plynů z motoru kontakt pokožky s benzínem hlučnost. Nelze se vyhnout určité hladině hluku od přístroje. Zatížení hlukem ve veřejných prosto- rech musí být schváleno a případně omezeno na určité hodiny. Je třeba dodržovat klidovou dobu a pracovní doba může být omezena. Kvůli ochraně obsluhy a osob, které pracují v blízkosti, je třeba použít vhodnou ochranu sluchu. Vibrace. Varování: Skutečná hodnota vibrací při provozu řetězové pily se může lišit od údajů v příručce nebo od údajů výrobce. Důvodem mohou být následující faktory, které je třeba zohlednit před použitím a během něho: Dodržování pokynů k používání řetězové pily Postup řezání a zpracování řeziva Používání v souladu s předpisy a stav řetězové pily Ostrost a stav řezného nástroje Montáž dodatečných rukojetí odolných proti kmitání a upevnění rukojetí na kryt řetězové pily Pokud po používání přístroje máte nepříjemný pocti nebo zjistíte zbarvení kůže na rukou, udělejte si v práci přiměřenou přestávku. Bez přestávek v práci může dojít k vibračnímu syndromu ruka-paže.Poloha dílů 2500045_b 191 p. 211

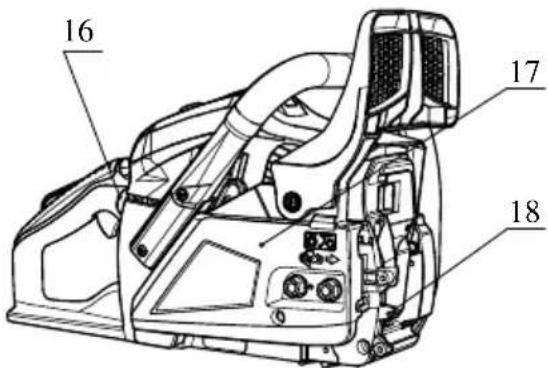

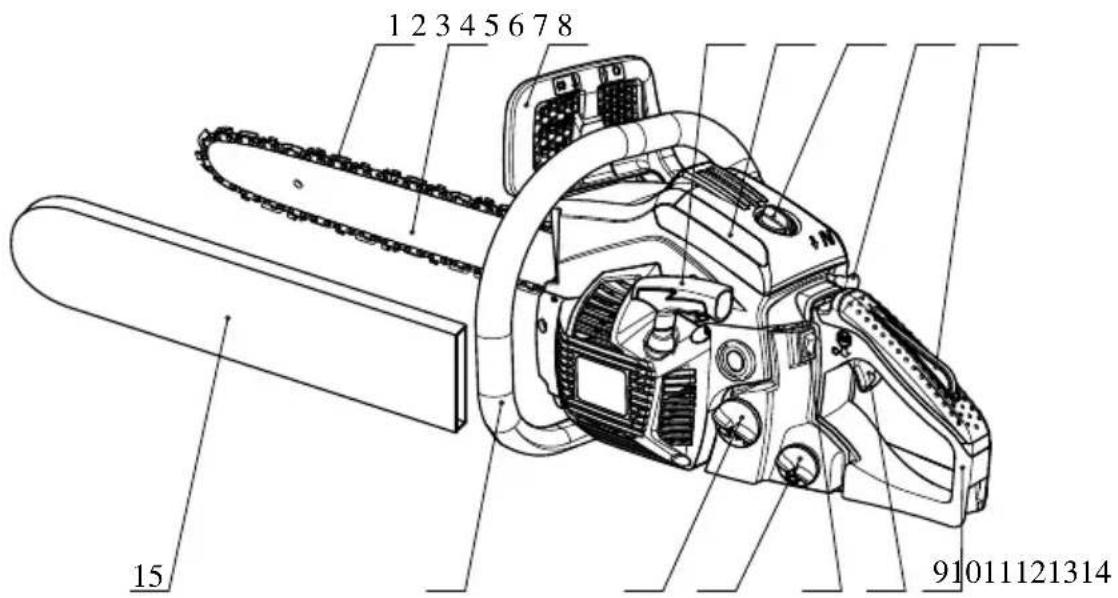

1 Řetěz 10 Páka plynu 2 Vodicí lišta 11 Spínač motoru 3 Přední chránič rukou 12 Olejová nádrž 4 Rukojeť startéru 13 Palivová nádrž 5 Kryt vzduchového filtru 14 Přední rukojeť 6 Zajišťovací matice 15 Ochranný kryt vodicí lišty 7 Tlačítko vzduchové klapky 16 Čerpací balonek 8 Blokování páky plynu 17 Kryt spojky 9 Zadní rukojeť 18 Opěrná čelist

SYMBOLY NA PŘÍSTROJI

Přečtěte si a dodržujte všechna výstražná upozornění.cs Symboly na přístroji 192 2500045_b Varování! Nebezpečí zpětného rázu. Chraňte se před zpětným rázem řetězové pily a vyhněte se kontaktu se špicí lišty. S řetězovou pilou nikdy nepracujte jednou rukou. Řetězovou pilu vždy obsluhujte oběma rukama. Je třeba nosit vhodnou ochranu sluchu, očí a hlavy. Před prací s tímto přístrojem si přečtěte návod k obsluze. Při práci s přístrojem vždy noste bezpečnostní rukavice chránící před vibracemi. Při práci s řetězovou pilou vždy noste protiskluzovou pracovní obuv. Pro bezpečný provoz a bezpečnou údržbu jsou na přístroji vyraženy symboly. Tyto pokyny vždy dodržu- jte. Přípojka pro doplňování palivové směsi Poloha: u víka nádrže Přípojka pro doplňování řetězového oleje Poloha: u víka olejové nádrže Ovládání spínače motoru Dejte spínač do polohy „0“, motor se okamžitě vypne. Poloha: vlevo od zadní rukojeti Ovládání tlačítka vzduchové klapky Když tlačítko vytáhnete, vzduchová klapka se zavře, když tlačítko zatlačíte, vzduchová klapka se otevře. Poloha: kryt vzduchového filtruSymboly na přístroji 2500045_b 193 Nastavení olejového čerpadla Otočte tyčku šroubovákem ve směru šipky až do polohy MAX pro větší přítok oleje, popř. do polohy MIN pro menší přítok řetězového oleje. Poloha: spodní strana pohonné jednotky Šroub pod značkou „H“ slouží k nastavení směsi při vysokých otáčkách. Poloha: nahoře vlevo na zadní rukojeti Šroub pod značkou „L“ slouží k nastavení směsi při nízkých otáčkách. Poloha: nahoře vlevo na zadní rukojeti Šroub nad značkou „T“ slouží k nastavení volnoběžných otáček. Poloha: nahoře vlevo na zadní rukojeti Udává, jakým směrem se uvolňuje (bílá šipka) či ovládá (černá šipka) řetězová brzda. Poloha: Přední části vodicí kolejnice Udává, jakým směrem je namontovaný řetěz. Poloha: Přední části vodicí kolejnice Garantovaná hladina hluku: – 112 dB pro 6238 – 113 dB pro 6240 Manuální start motorucs Bezpečnostní pokyny pro provoz 194 2500045_b

BEZPEČNOSTNÍ POKYNY PRO PROVOZ

Před prací s přístrojem Před použitím našich výrobků si pozorně přečtěte tuto příručku, abyste se s přístrojem seznámili. S řetězovou pilou nepracujte, pokud jste unavení, nemocní, ve stresu nebo užíváte léky, které zvyšují únavu, nebo po požití alkoholu či drog. Při práci s řetězovou pilou dbejte na to, aby pracovní prostor byl dobře větraný. Přístroj nikdy nestartujte a nepoužívejte v uzavřených prostorech nebo budovách. Výfukové plyny obsahují nebezpečný oxid uhelnatý. Řetězovou pilu nepoužívejte za silného větru, špatného počasí, při špatné viditelnosti nebo při extrémně vysokých či nízkých teplotách. Vždy zkontrolujte, zda na stromě nejsou odumřelé větve, které by během kácení mohly spadnout dolů. Noste protiskluzovou bezpečnostní obuv, těsně přiléhající oděv a ochranu zraku, sluchu a hlavy. Noste ochranné rukavice proti vibracím. Předpokládá se, že takzvaný Raynaudův fenomén, který se týká prstů postižených osob, může být způsoben vibracemi a chladem. Bledost a ne- citlivost prstů. Jelikož není známo, od jaké minimální zátěže se mohou potíže objevit, jsou velice doporučená následující opatření. Udržujte se v teple, zejména hlavu, krk, nohy, kotníky, ruce a klouby na rukou. Dělejte si častěji přestávky, dbejte na dobré prokrvení silným pohybem paží a vyvarujte se kouření. Řetězová pila musí být stále ostrá a o pilu včetně systému na ochranu proti vibracím je třeba se pečlivě starat. Tupý řetěz zvyšuje dobu řezání a pokud je takový řetěz tlačen skrz dřevo, zvyšuje se zatížení rukou vibracemi. Pila s volnými díly nebo s poškozenými či opotřebeními tlumiči vibrací vytváří větší vibrace. Omezte dobu práce. Ani při dodržení všech těchto opatření nelze vyloučit, že budete mít necitlivé prsty nebo že dojde ke vzniku syndromu karpálního tunelu. Při pravidelném, popř. trvalém používání přístroje byste proto měli pečlivě sledovat stav svých rukou a prstů. Pokud se objeví některých z výše popsaných příznaků, ne- prodleně vyhledejte lékařskou radu. Při manipulaci s palivem postupujte opatrně. Rozlité palivo setřete a před startem motoru dejte řetězovou pilu minimálně 3 m od místa doplňování paliva. V oblastech, kde se palivo míchá, přelívá/plní nebo skladuje, je třeba odstranit veškeré zdroje vytvářející jiskry nebo plameny. Při manipulaci s palivem a při provozu řetězové pily nekuřte. Při startu motoru a při řezání dbejte na to, aby se v prostoru řetězové pily nezdržovaly žádné další osoby. V pracovní oblasti se nesmějí zdržovat žádné osoby nebo zvířata. Při zapnutí a provozu řetězové pily musí být děti, domácí zvířata a přihlížející ve vzdálenosti minimálně 10 m. S řezáním začněte až tehdy, když je pracovní oblast volná, zaujímáte pevný postoj a můžete bezpečně uhnout padajícímu kmenu. Řetězovou pilu vždy držte pevně oběma rukama, když běží motor. Rukojeti řetězové pily pevně uchopte palci a prsty. Když běží motor, dbejte na to, aby se žádná část těla nedostala do kontaktu s pilou. Před startem motoru zkontrolujte, zda se řetěz nedotýká žádných předmětů nebo osob. Řetězovou pilu noste pouze s vypnutým motorem, s vodicí lištou a řetězem směrem dozadu a s tlumičem výfuku od těla. Řetězovou pilu před každým použitím zkontrolujte, zda na ní nejsou opotřebené, volné nebo vyměněné díly. Poškozená, chybně seřízená nebo neúplná či pevně nesmontovaná řetězová pila se nesmí používat. Dbejte na to, aby se řetěz zastavil, když se uvolní regulace plynu. S výjimkou bodů uvedených v uživatelské příručce smí údržbu řetězové pily provádět pouze kva- lifikovaný odborný personál (např. použití nevhodných nástrojů k demontáži setrvačníku nebo k přidržení setrvačníku při demontáži spojky může vést ke strukturnímu poškození setrvačníku, takže tento pak během provozu vypadává). Před odložením řetězové pily vždy vypněte motor. Při řezání menších větví a výhonků je třeba postupovat mimořádně opatrně, protože malé kusy se zachycují do řetězu a mohou být vymrštěny na obsluhu.Bezpečnostní pokyny pro provoz 2500045_b 195 Při řezání napjaté větve dbejte na to, abyste nebyli zasaženi, když se napětí uvolní a větev odskočí zpět. Rukojeti musí být vždy suché, čisté a bez paliva či palivové směsi. Chraňte se před zpětným rázem pily. Zpětný ráz je pohyb vodicí lišty nahoru, k němuž dojde, když řetězová pila špicí vodicí lišty narazí na nějaký předmět. Při zpětném rázu může dojít k nebezpečné ztrátě kontroly nad řetězovou pilou. Při přepravě řetězové pily dbejte na to, aby byl na vodicí liště nasazen ochranný kryt. Během pře- pravy položte přístroj do bezpečné polohy, abyste předešli úniku paliva, poškození nebo zranění. Bezpečnostní opatření proti zpětnému rázu VAROVÁNÍ! Ke zpětnému rázu může dojít, když špice vodicí lišty narazí na nějaký předmět nebo když se řetězová pila zaklíní v řezu. Dotyk špice lišty s předmětem může vyvolat bleskovou reakci, při které je vodicí lišta vym- rštěna nahoru a zpět k obsluze. Při zaklínění řetězové pily nahoře na vodicí liště může být lišta rychle odražena zpět k obsluze. Každá z těchto reakcí může vést k tomu, že ztratíte kontrolu nad pilou a dojde k vážným zraněním. Nespoléhejte se jen na zabudovaná bezpečnostní zařízení pily. Při používání řetězové pily byste měli dodržovat určitá opaření, aby byly vyloučeny nehody nebo zranění během práce. (1) Když víte, jak dochází ke zpětnému rázu, můžete snížit nebo odstranit moment překva- pení. Překvapivé postupy v sobě vždy skrývají nebezpečí úrazu. (2) Pilu s běžícím motorem veďte bezpečně oběma rukama, pravou ruku na zadní rukojeti, levou ruku na přední rukojeti. Rukojeti pevně a bezpečně uchopte palci a prsty. Pevný úchop snižuje nebezpečí zpětného rázu a pilu je možné vést bezpečně. Rukojeť neuvolňujte. (3) Dbejte na to, aby v pracovním prostoru nebyly žádné překážky. Zabraňte tomu, aby se špice lišty dotkla kmene stromu, větve nebo jiné překážky, které se mohou vyskytnout během práce s pilou. (4) Řežte s vysokými otáčkami motoru. (5) Nepracujte výše, než máte ramena. (6) Dodržujte pokyny výrobce řetězové pily ohledně ostření a údržby. (7) Používejte pouze výrobcem uvedené náhradní lišty a řetězy nebo rovnocenné výrobky.cs Montáž vodicí lišty a pilového řetězu 196 2500045_b MONTÁŽ VODICÍ LIŠTY A PILOVÉHO ŘETĚZU Standardní dodávka řetězové pily zahrnuje následující díly: (1) Hnací jednotka (2) Řetěz (3) Vodicí lišta (4) Ochranný kryt vodicí lišty (5) Nástrčný klíč (6) Pilník Otevřete balení a namontujte vodicí lištu a řetěz na hnací jednotku, jak je uvedeno. VAROVÁNÍ! Řetěz má velice ostré hrany. Pro svou bezpečnost noste och- ranné rukavice. 1 Zatáhněte ochranu k přední rukojeti, aby bylo zajištěno, že se ře- tězová brzda nezapne. 2 Uvolněte dvě matice (12), pak sejměte kryt spojky (13) a distanční vložku (11). 3 Řetěz nasaďte na řetězové kolo, položte řetěz kolem vodicí lišty a vodicí lištu namontujte na hnací jednotku. Nasaďte napínací matici řetězu (8) do spodního otvoru (7) vodicí lišty, namontujte kryt spojky a pojistnou matici pevně utáhněte rukou. Dbejte na to, aby kolík (9) krytu spojky zasahoval do otvoru (10) v podstavci motoru. (7) Otvor (8) Napínací matice řetězu (9) Kryt spojky (10) Otvor (11) Distanční vložka (12)Kryt spojky (13) Matice ADVICE Dbejte na správný směr pohybu řetězu. (1) Směr pohybuPalivo a řetězový olej 2500045_b 197 1 Namontujte vodicí lištu a řetěz položte na lištu a řetězové kolo. 2 Nasaďte napínací matici řetězu do spodního otvoru vodicí lišty, na- montujte kryt řetězu a pojistnou matici pevně utáhněte rukou. 3 Vodicí lištu držte špicí nahoru a nastavte napětí řetězu tak, že napí- nacím šroubem otáčíte, až se napínací pásy dotýkají spodní strany lišty. 4 Vodicí lištu držte špicí nahoru a utáhněte matice (12-15 Nm). Pak řetězem pohněte rukou a zkontrolujte, zda se plynule pohybuje a má správné napětí. V případě potřeby řetěz ještě nastavte se sejmutým krytem. 5 Pevně utáhněte napínací šroub. (1) Uvolnit (2) Utáhnout (3) Šroub pro napnutí řetězu POZOR! Správné napnutí řetězu je mimořádně důležité. Chybné napnutí může vést k předčasnému opotřebení vodicí lišty nebo k čas- tému odskakování řetězu. S novým řetězem je třeba nakládat opatrně, neboť se při prvním použití ještě může natáhnout. Opěrná čelist patří k řetězové pile. Před prvním použitím musí být našroubovaná na pile. Čelist musí být upevněna dvěma šrouby na přední straně řetězové pily.

PALIVO A ŘETĚZOVÝ OLEJ

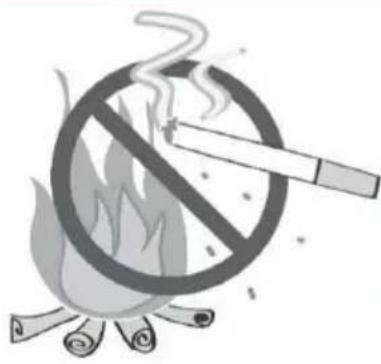

PALIVO Motory jsou mazány speciálním olejem pro vzduchem chlazené dvou- dobé benzínové motory. Není-li takový olej k dispozici, je třeba použít olej s přídavkem antioxidantů pro vzduchem chlazené dvoudobé mo- tory. DOPORUČENÁ SMĚS BENZÍN 40 : OLEJ 1 (JASO FC nebo ISO EGC pro vzduchem chlazené dvoudobé motory). Tyto motory jsou certifikované pro provoz s bezolovnatým benzínem.cs Palivo a řetězový olej 198 2500045_b VAROVÁNÍ! Palivo je snadno zápalné. V blízkosti paliva nekuřte a vyhněte se plamenům a jiskrám. POZOR! 1 PALIVO BEZ OLEJE (SUROVÝ BENZÍN) - Vede velice rychle k vážnému poškození vnitřních částí motoru. 2 OLEJ PRO ČTYŘDOBÉ MOTORY NEBO VODOU CHLA- ZENÉ DVOUDOBÉ MOTORY - Může vést k znečištění za- palovacích svíček, ucpání výfukových otvorů nebo slepení pístních kroužků.

VYTVOŘENÍ PALIVOVÉ SMĚSI

1 Odměřte množství benzínu a oleje, která mají být smíchána. 2 Trochu benzínu nalijte do čisté, schválené nádoby na palivo. 3 Přidejte veškerý olej a dobře promíchejte. 4 Přidejte zbývající benzín a minimálně jednu minutu míchejte. 5 Nádobu na vnější straně jednoznačně označte, aby se předešlo záměně s nádobami na benzín nebo jinými nádobami.

Po celý rok je třeba používat speciální řetězový olej. ADVICE Nepoužívejte starý nebo upravený olej, který by mohl poškodit olejové čerpadlo.Obsluha 2500045_b 199 OBSLUHA

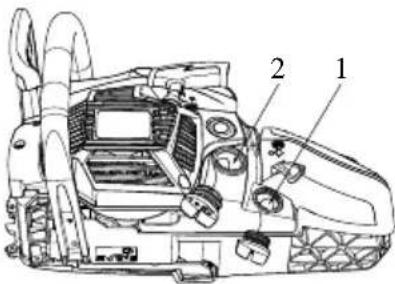

ZAPNUTÍ MOTORU 1 Uvolněte a sejměte víko palivové a olejové nádrže. Víčko odložte na místo, kde se nepráší. 2 Do přístroje naplňte palivo a olejovou nádrž naplňte řetězovým olejem minimálně na stav 80 %. 3 Víčko palivové a olejové nádrže opět utáhněte a setřete případně rozlité palivo. 4 Spínač otočte do polohy „I“. 5 Čerpací balonek plynule tiskněte, až do balonku nateče palivo. (1) Olej (4) Čerpací balonek (2) Palivo (5) Tlačítko vzduchové klapky (3) Spínač motoru 6 Vytáhněte tlačítko vzduchové klapky. Vzduchová klapka se za- vře a plynová páka je ve startovní poloze. ADVICE Při novém startu ihned po vypnutí motoru. Otevřete vzduchovou klapku. ADVICE Po vytažení tlačítka vzduchové klapky se toto nevrátí zpět do provozní polohy, ani když je stisknuta páka plynu nebo je tlačítko zatlačeno prstem. Má-li se tlačítko vzduchové klapky vrátit do provozní polohy, je třeba místo toho stisknout páku plynu. 1 Ochranný kryt přední rukojeti zatlačte dopředu, tím spustíte řetězo- vou brzdu. 1 Pilu držte pevně na zemi a silně zatáhněte za lanko startéru. 1 Jakmile dojde k zážehu, stiskněte páku plynu, aby se tlačítko vz- duchové klapky vrátilo do provozní polohy a rukojetí startéru nastar- tujte motor. 2 Ochranný kryt přední rukojeti přitáhněte k rukojeti, tím uvolníte brzdu. Pak nechte motor zahřát s mírně vytaženou pákou plynu.cs Obsluha 200 2500045_b VAROVÁNÍ! Před startem motoru zkontrolujte, zda se řetěz nedotýká žád- ných předmětů nebo osob. Před každým zapnutím dbejte na to, aby byla stisknuta řetězová brzda.

KONTROLA PŘÍVODU OLEJE

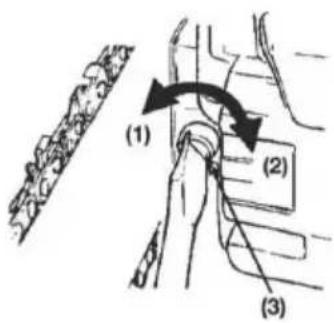

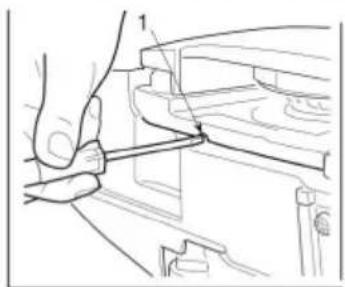

Po startu motoru nechte řetěz běžet na střední rychlost a zkontrolujte, zda je řetězový olej rozstřikován, jak je to uvedeno na obrázku. Proud řetězového oleje je možné měnit pomocí šroubováku, který se zavede do otvoru dole na straně spojky. Řetězový olej regulujte podle pracovních podmínek. (1) Seřizovací hřídel přítoku řetězového oleje Otočení hřídele proti směru hodinových ručiček - zvýšení přítoku oleje Otočení hřídele ve směru hodinových ručiček - omezení přítoku oleje. POZOR! Když je palivo spotřebované, měla by být olejová nádrž téměř prázdná. Při každém doplňování paliva je třeba doplnit i olejovou nádrž.

KONTROLA FUNKČNOSTI SPOJKY

Před každým použitím je třeba zkontrolovat, zda se řetěz nepohybuje, když řetězová pila běží na volnoběh. VAROVÁNÍ! Během používání musíte řetězovou pilu držet pevně oběma ru- kama, levou rukou za přední rukojeť a pravou za zadní, a to i tehdy, když je obsluha levák.

Řetězová brzda řetěz okamžitě zastaví, když se řetězová pila při zpět- ném rázu odrazí zpět. Normálně je brzda ovládána automaticky setrvačností. Lze ji ovládat také manuálně tak, že se brzdová páka (přední chránič rukojeti) zat- lačí dopředu. Je-li spuštěna brzda, vysune se ze základny brzdové páky bílá kuželka. (1) Přední rukojeť (2) Uvolnění (3) Brzda (4) Přední chrá- nič rukojeti Pro uvolnění brzdy je třeba zatáhnout přední chránič rukojeti k přední rukojeti, až zazní cvaknutí.Obsluha 2500045_b 201 VAROVÁNÍ! Když se brzda zapne, uvolněte páku plynu, abyste snížili otáčky motoru. Při trvalém provozu se zataženou brzdou vyvíjí spojka teplo, které může vést k poškození. Každý den je třeba kontrolovat bezvadný chod brzdy. Přitom je třeba postupovat takto:

2) Řetězovou pilu držte vodorovně, uvolněte přední rukojeť, špicí vo-

dicí lišty se dotkněte pařezu nebo kusu dřeva a zkontrolujte, zda se spustí brzda. Síla brzdy závisí na velikosti lišty. Pokud se brzda nes- pustí, obraťte se prostřednictvím služby pro zákazníky na našeho pro- dejce.

OCHRANA KARBURÁTORU PŘED MRAZEM

Je-li řetězová pila používána při teplotách 0 - 5 °C a vysoké vlhkosti vz- duchu, může se v karburátoru tvořit led; to může ovlivnit výkon motoru nebo bezproblémový chod motoru. (1) Kryt válce (2) Symbol slunce (3) Symbol sněhu (a) Normální provoz (b) Provoz s ochranou před mrazem Tento výrobek je vybaven odvz- dušňovací klapkou vpravo na krytu válce, přes kterou je do motoru při- váděn teplý vzduch a lze tak zabránit zamrznutí. Za normálních podmí- nek se pila používá v normálním provozu, tj. v tom druhu provozu, jaký byl nastaven při dodání. Pokud ovšem hrozí nebezpečí zamrznutí, je třeba před použitím nasta- vit provoz s ochranou před mrazem. Je-li pila dále používána s režimem na ochranu před mrazem, ačkoli teploty již vystoupily na normální hod- noty, může být ovlivněno startování motoru nebo provoz motoru při nor- málních otáčkách; proto je třeba řetěz vždy zapínat v normálním pro- vozním režimu, jakmile nehrozí nebezpečí zamrznutí.

PŘEPNUTÍ PROVOZNÍHO REŽIMU

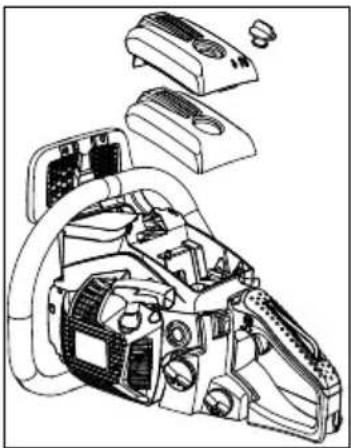

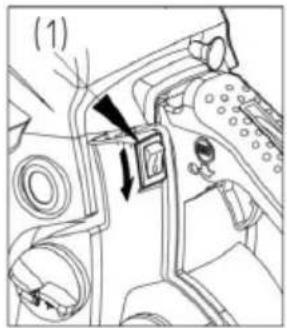

(1) Kryt válce (2) Tlačítko vzduchové klapky (3) Krytka proti zamrznutí 1 Motor vypněte tlačítkem motoru. 2 Sejměte kryt vzduchového filtru a vyjměte vzduchový filtr, pak se- jměte z krytu válce tlačítko vzduchové klapky. 3 Uvolněte přídržné šrouby krytu válce (tj. tři šrouby na vnitřní straně a jeden šroub na vnější straně krytu) a sejměte kryt válce. 4 Krytku proti zamrznutí na pravé straně krytu válce zatlačte prstem a kryt sejměte. 5 Krytku proti zamrznutí nastavte tak, aby symbol sněhu směřoval nahoru, a krytku opět nasaďte do krytu válce. 6 Namontujte zpět kryt válce a všechny ostatní díly na jejich příslušné místo.cs Řezání 202 2500045_b VYPNUTÍ MOTORU 1 Uvolněte plynovou páku a motor nechte několik minut běžet na vol- noběh. 2 Spínač dejte do polohy „O“ (STOP). (1) Spínač motoru ŘEZÁNÍ VAROVÁNÍ! Před začátkem práce si přečtěte kapitolu „Bezpečnostní pokyny pro provoz“; pilu byste měli nejprve otestovat na jednoduchých kmenech. Tak se můžete s přístrojem snáze seznámit. Vždy dodržujte bezpečnostní předpisy, které mohou případně omezit používání řetězové pily. Vždy dodržujte bezpečnostní předpisy. Řetězová pila se smí používat jen k řezání dřeva. Jiné materiály se s ní nesmějí zpracovávat. Vibrace a nebezpečí zpětného rázu jsou u jiných materiálů rozdílné a bezpeč- nostní předpisy tedy není možné dodržet. Řetězovou pilu nepoužívejte jako páku ke zvedání, přesouvání nebo oddělování předmětů. Neu- misťujte ji na pevně stojící stojany. Nářadí nebo jiné přístroje, které neodpovídají údajům výrobce, nesmějí být na vývodový hřídel připo- jeny. Pilu nesmíte silou tlačit do řezu. Při provozu na plný plyn je pro práci třeba pouze malý tlak. Pilu byste měli denně před každým použitím a po každém pádu nebo jiných incidentech zkontrolovat, zda není poškozená. Je-li motor vytočen do vysokých otáček, když řetěz uvázne v řezu, může to poškodit spojku. Pokud pilový řetěz uvázne v řezu, nepokouše- jte se ho násilím uvolnit, ale použijte k otevření řezu klín nebo páku. Ochrana před zpětným rázem Pila je vybavena řetězovou brzdou, která při řádném provozu řetěz v případě zpětného rázu zastaví. Funkci řetězové brzdy je třeba kontrolo- vat před každým použitím; k tomu nechte pilu 1 nebo 2 sekundy běžet na plný plyn a přední ochranu rukou zatlačte dopředu. Řetěz se pak musí okamžitě zastavit a motor dál běží na plné otáčky. Pokud se řetěz zastaví se zpožděním nebo vůbec ne, je třeba před použitím vyměnit brzdový pás a buben spojky. Je mimořádně důležité před každým použitím zkontrolovat pilu a řetězo- vou brzdu, zda jsou v bezvadném stavu a zda je řetěz dostatečně ostrý, aby bylo možné udržet nebezpečí zpětného rázu pod kontrolou. Od- stranění bezpečnostních zařízení, nevhodná údržba nebo nevyměněná lišta či řetěz mohou nebezpečí vážného zranění v důsledku zpětného rázu řetězové pily zvyšovat. KáceníŘezání 2500045_b 203 1 Směr kácení je třeba určit podle povětrnostních podmínek, sklonu stromu, polohy těžkých větví, dalších prací po kácení a dalších fak- torů. 2 Prostor kolem stromu uvolněte a dbejte na pevný postoj a bezpečnou ústupovou cestu. 3 Na straně, kam bude strom padat, udělejte v kmenu do jedné třetiny tloušťky zásek. 4 Na protilehlé straně mírně nad základní linií záseku veďte hlavní řez. VAROVÁNÍ! Při kácení je třeba varovat před nebezpečím osoby případně pracující v blízkosti. (A) Zásek (B) Hlavní řez Rozřezávání a odřezávání větví VAROVÁNÍ! 1 Vždy dbejte na bezpečný postoj a na stabilitu stromu. 2 Počítejte s tím, že pokácený kmen se může odkutálet. 3 Přečtěte si pokyny v kapitole „Bezpečnostní pokyny pro pro- voz“, abyste předešli zpětnému rázu pily. Před začátkem práce zkontrolujte směr ohýbací síly kmene, který chcete rozřezat. Řezání vždy končete na straně protilehlé ke směru ohybu, aby se vodicí lišta nezaklínila v řezu. Řezání nepodepřeného kmenu Kmen rozřízněte do poloviny, pak otočte a řez dokončete z druhé strany. Řezání podepřeného kmenu Řežte v oblasti A na obrázku nahoru přes třetinu síly zdola nahoru a poté zbytek shora dolů. V oblasti B řežte přes třetinu tloušťky shora dolů a poté zdola nahoru. Odstraňování větví z pokáceného kmene Nejprve zkontrolujte směr ohybu větve. Pak proveďte plochý řez ve stlačené straně, aby se větev neroztrhla. Prořízněte z napjaté strany. VAROVÁNÍ! Nezapomeňte, že rozříznutá větev se může vymrštit dozadu.cs Údržba 204 2500045_b Krácení Nejprve řežte zdola nahoru, pak od špice dolů. VAROVÁNÍ! 1 Dbejte na bezpečný postoj nebo použijte žebřík. 2 Nepracujte mimo bezpečný dosah. 3 Nepracujte výše, než máte ramena. 4 Pilu vždy držte oběma rukama. VAROVÁNÍ! Při práci na kmenech je třeba vždy použít opěrnou čelist. Opěrná čelist se pomocí zadní rukojeti zatlačí do kmenu. Pak zatlačte přední rukojeť ve směru linie řezu. Čelist musí případně zůstat nasazena jako vedení pro další řezání. Použití opěrné čelisti při řezání stromů a silných větví zvyšuje Vaši bezpečnost, usna- dňuje práci a snižuje zatížení vibracemi. Při překážkách mezi řezivem a řetězovou pilou je třeba pilu vyp- nout. Vyčkejte, až je úplně vypnutá. Použijte bezpečnostní ruka- vice a odstraňte překážku. Pokud se musí odstranit řetěz, pak dodržujte pokyny v příslušné kapitole pro montáž řetězu. Po čištění a opětovné montáži musí proběhnout zkušební chod. V případě vibrací nebo mechanického hluku nepokračujte v práci s řetězovou pilou a obraťte se na svého prodejce. ÚDRŽBA VAROVÁNÍ! Před každým čištěním, kontrolou nebo opravou přístroje musí být zajištěno, že je motor vypnutý a ochlazený. Aby se předešlo nechtěnému zapálení, odpojte zapalovací svíčku. Dodržujte pokyny pro pravidelnou údržbu, přípravu před použitím a denní údržbu. Nesprávná údržba může vést k závažnému poškození přístroje. Ošetření po každém použití

Prach na povrchu filtru je možné odstranit tak, že se filtr vyklepe na tvrdé ploše. Pro vyčištění tkaniny filtru je třeba oddělit obě poloviny filtru a tkaninu filtru vyčistit kartáčem. Pokud použijete stlačený vzduch, pak vždy foukejte zevnitř ven. Pro spojení se obě poloviny filtru na okraji stisknou, až slyšitelně zaklapnou.Údržba 2500045_b 205

Demontujte vodicí lištu a zkontrolujte přípojku oleje, zda není znečištěná. (1) Přípojka oleje

Když je vodicí lišta demontovaná, odstraňte z drážku a přípojky oleje pi- liny. Řetězové kolo namažte přes přípojku mazání oleje na špici lišty. (1) Přípojka oleje (2) Přípojka mazání oleje (3) Řetězka

Zkontrolujte přístroj, zda neuniká palivo, nevykazuje volná spojení a poškození větších dílů, zejména těsnění rukojetí a držáku vodicí lišty. Poškození je třeba před následujícím použití řetězové pily odstranit. Pravidelné údržbové práce

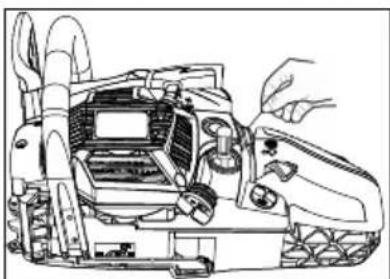

Nahromaděný prach mezi žebry válce vede k přehřátí motoru. Že- bra válce pravidelně kontrolujte a čistěte; k tomu je třeba sejmout vz- duchový filtr a kryt válce. Při montáži krytu válce dbejte na to, aby dráty a objímky spínače byly správně vloženy.

(a) Drátěným háčkem vytáhněte filtr z plnicího hrdla. (1) Palivový filtr (b) Filtr rozeberte a vypláchněte, popř. vyměňte. VAROVÁNÍ! Po demontáži filtru pevně přidržte konec sací trubky kleštěmi. Při montáži filtru dbejte na to, aby se do sací trubky ne- dostala žádná vlákna z filtru nebo prach.

3. Zapalovací svíčka

Elektrody vyčistěte drátěným kartáčem a mezeru v případě potřeby nastavte opět na 0,65 mm. Typ zapalovací svíčky: NHSP LD L8RTF nebo CHAMPION RCJ7Y nebo NGK BPMR7Acs Údržba pilového řetězu a vodicí lišty 206 2500045_b

Zkontrolujte, zda nevykazuje trhliny a silné opotřebení, které by mohlo bránit v pohonu řetězu. V případě silného opotřebení řetězku vyměňte. Nikdy nemontujte nový řetěz na opotřebenou řetězku nebo opotřebený řetěz na novou řetězku.

5. Přední a zadní tlumič

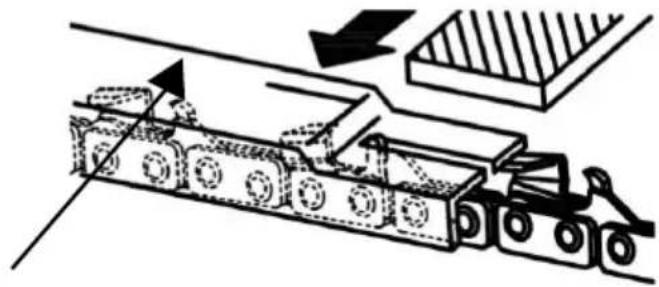

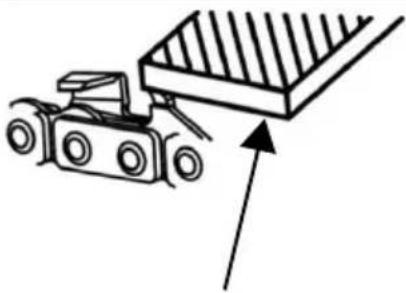

Vyměňte, pokud je nalepený díl uvolněný nebo gumový díl vykazuje trhliny. Vyměňte, pokud dorazový čep na vnitřní straně kovové části zadního tlumiče vystupuje a zvýšila se vůle kovové části. VAROVÁNÍ! Používejte pouze náhradní díly uvedené v této příručce. V případě použití jiných dílů může dojít k vážným zraněním. ÚDRŽBA PILOVÉHO ŘETĚZU A VODICÍ LIŠTY Řetěz VAROVÁNÍ! Pro bezproblémový a bezpečný provoz musí být články řetězu ostré. Nabroušení je potřeba, pokud: jsou piliny jemně práškovité zavedení pily vyžaduje vynaložení větší síly řez nevede rovně vibrace jsou silnější zvyšuje se spotřeba paliva. Předpisy pro nastavení článků řetězu: VAROVÁNÍ! noste bezpečnostní rukavice. Před broušením: Zajistěte, aby byl řetěz zajištěný. Zajistěte, aby byl motor vypnutý. Použijte kruhový pilník velikosti vhodné pro řetěz. Typ řetězu: 6238: Oregon 91P 6240: Oregon 91P Velikost pilníku: 5/32" (4,0 mm) pro 91P Nasaďte pilník na článek řetězu a tlačte rovně dopředu. Držte pilník v uvedené poloze. Po nabroušení každého článku řetězu zkontrolujte hloubku a opilujte na správný rozměr, jak je uvedeno na obrázku.Údržba pilového řetězu a vodicí lišty 2500045_b 207 VAROVÁNÍ! Přední hrana musí být pečlivě zaoblená, aby se snížilo riziko zpětného rázu nebo roztržení napínacího pásu. Dbejte na to, aby všechny články řetězu měly stejnou délku a úhel hrany, jak je to uvedeno na obrázku. Průměr pilníku Úhel hlavy zubu Úhel podříznutí Úhel sklonu hlavy (55°) Hloubka Úhel otáčení nástroje Úhel sklonu nástroje Stranový úhel Typ řetězu 91P 5/32" 30° 0° 80° 0,025" 95VPX 3/16" 30° 10° 80° 0,025" Hloubka Pilníkcs Skladování 208 2500045_b Vodicí lišta Vodicí lištu občas otočte, abyste dosáhli stej- noměrného opotřebení. Lišta musí být stále čtyřhranná. Lištu kontrolu- jte, zda není opotřebená. Položte pravítko k liště a k vnější straně jednoho článku řetězu. Je-li mezi oběma body zjištěn určitý rozdíl, je lišta v pořádku. Jinak je lišta opotřebená. Pak je třeba ji opravit nebo vyměnit. (1) Pravítko (2) Rozdíl (3) Žádný rozdíl (4) Řetěz nakloněný VAROVÁNÍ! Tabulka obsahuje seznam možných kombinací vodicí lišty a řetězu s uvedením kombinací vhod- ných pro každou řetězovou pilu, které jsou označeny „*“. Dělení Vodicí lišta Řetěz Model ře- tězové pily Palce Délka v palcích/cm Šířka drážky v palcích/mm Kód Kód 6238 6240 3/8” 14"/35 cm 0,050"/1,3 mm Oregon 140SDEA041 Oregon 91P053X

Při výměně smějí být použity pouze výše uvedené vodicí lišty a řetězy. V případě nepřípustných kombi- nací hrozí nebezpečí vážného zranění a poškození přístroje. SKLADOVÁNÍ 1 Vyprázdněte palivovou nádrž a motor nechte běžet, až se palivo spotřebuje. 2 Vyprázdněte olejovou nádrž. 3 Pilu vyčistěte. 4 Přístroj uchovávejte na suchém místě mimo dosah dětí. LIKVIDACE ODPADŮ A OCHRANA ŽIVOTNÍHO PROSTŘEDÍ Zbytky mazacího oleje nebo směsi pro dvoutaktní motory nikdy nesmějí být vypouštěny do odpadní sítě, kanalizace nebo do půdy; musíte je zlikvidovat podle předpisů a v souladu se životním prostředím, tj. přes sběrné místo škodlivých látek nebo deponii. Je-li Váš přístroj nepoužitelný nebo ho již nepotřebujete, nevyhazujte ho do domovního odpadu, ale zlikvidujte podle platných ekologických předpisů. Pečlivě vyprázdněte nádrž na olej/mazací olej a palivo a případné zbytky zlikvidujte prostřednictvím sběrného místa pro škodlivé látky nebo deponii. Také přístroj zlikvidujte přes příslušné sběrné/recyklační místo. Tak mohou být plastové a kovové díly odděleny a recyklovány. Informace o likvidaci materiálů a přístrojů získáte od svých místních úřadů.Návod k hledání závad 2500045_b 209 NÁVOD K HLEDÁNÍ ZÁVAD

PROBLÉM PŘÍČINA ODSTRANĚNÍ

Zkontrolujte, zda v palivu není voda a nevhodné příměsi Nahraďte vhodným palivem Zkontrolujte, zda motor není zahlcený Vyjměte zapalovací svíčku a vysušte Pak znovu zatáhněte startér bez vzduchové klapky

1) Problémy při startování

VAROVÁNÍ! Zkontrolujte, zda není zapnutá och- rana proti zamrz- nutí. Zkontrolujte zapalování Vyměňte zapalovací svíčku Zkontrolujte, zda v palivu není voda a nevhodné příměsi Nahraďte vhodným palivem Zkontrolujte vzduchový a palivový filtr, zda nejsou znečištěné Vyčistěte

2) Chybějící výkon / ne-

dostatečné zrychlení / hrubý volnoběh Zkontrolujte nastavení kar- burátoru Nově nastavte jehly Zkontrolujte kvalitu oleje Vyměňte3) Nevytéká žádný olej Zkontrolujte olejový kanál a přípojky oleje, zda nejsou znečištěné Vyčistěte Máte-li dojem, že přístroj potřebuje jiné zásahy údržby, obraťte se prosím na autorizovaný zákaznický servis ve svém okolí.cs Technické údaje 210 2500045_b TECHNICKÉ ÚDAJE Typ 6238 6240 Obj. č. 127387 127392 Zdvihový objem 37,2 cm

Výkon motoru max. 1,2 kW 1,5 kW Délka Vodicí lišta (OREGON) 35 cm 140SDEA041 40 cm 160SDEA041 Užitečná délka řezu 33 cm 37 cm Pilový řetěz (OREGON) 91P053X 91P057X Tloušťka nože 1,27 mm 1,27 mm Dělení - řetězka 3/8" 3/8" Počet zubů větev pohonu 6z/6T 6z/6T Řetězová brzda ano ano Otáčky na volnoběh 3100 ± 300 ot/min 3100 ± 300 ot/min Maximální otáčky (s řezným nástro- jem) 11000 ot/min 11000 ot/min Max. rychlost řetězu 21 m/s 21 m/s Velikost palivové nádrže 390 ml 390 ml Velikost nádrže na řetězový olej 210 ml 210 ml Mísicí poměr paliva 40:1 40:1 Hmotnost netto bez řetězu a vodicí lišty, s prázdnými nádržemi 4,6 kg 4,6 kg Spotřeba paliva při maximálním vý- konu motoru 450 g/kWh 450 g/kWh Hladina akustického výkonu L

(EN ISO 11681) (K=3) 97,6 dB(A) 99,5 dB(A) Max. vibrační zrychlení a vhw (K=1,5) Přední rukojeť 6,2 m/s

Zadní rukojeť 11,3 m/s

(2000/14/ES+2005/88/ES) 112 dB(A) 113 dB(A)Záruka 2500045_b 211 ZÁRUKA Případné materiálové nebo výrobní vady na přístroji odstraníme během zákonné promlčecí lhůty pro nároky na odstranění vad podle naší volby opravou nebo dodáním náhradního výrobku. Promlčecí lhůta je určena právem dané země, ve které byl přístroj zakoupen. Náš příslib záruky platí jen v případě: řádné manipulace s přístrojem dodržování návodu k obsluze použití originálních náhradních dílů Záruka zaniká v případě: pokusů o opravu přístroje technických úprav přístroje použití v rozporu s určením (např. komerčního nebo komunálního použití) Ze záruky jsou vyloučeny: poškození nátěru způsobená běžným opotřebením díly podléhající opotřebení, které jsou označeny na seznamu náhradních dílů orámováním [xxx xxx (x)] Spalovací motory – pro ty platí vlastní záruční ustanovení příslušného výrobce motoru Záruční doba počíná běžet dnem nákupu koncovým odběratelem. Určující je datum na originálním dok- ladu o koupi. V případě uplatnění záruky se prosím obraťte s tímto prohlášením o záruce a dokladem o koupi na svého prodejce nebo nejbližší autorizovaný zákaznický servis. Tímto příslibem záruky zůstávají zákonné nároky kupujícího na odstranění vady vůči prodávajícímu nedotčeny.

PROHLÁŠENÍ O SHODĚ ES

Tímto prohlašujeme, že tento produkt, tato do oběhu daná verze, odpovídá požadavkům harmonizovaných směrnic EU, bezpečnostní standardy EU a standardy specifické pro tento produkt. Produkt Výrobce Zmocněnec řetězové pily Sériové číslo G4114116 AL-KO Geräte GmbH Ichenhauser Str. 14 D-89359 Kötz Andreas Hedrich Ichenhauser Str. 14 D-89359 Kötz Typ Směrnice EU Harmonizované normy 2006/42/EC 2000/14/EC 2014/30/EU
