NAUDOJIMO INSTRUKCIJA Solo 6240 AL-KO

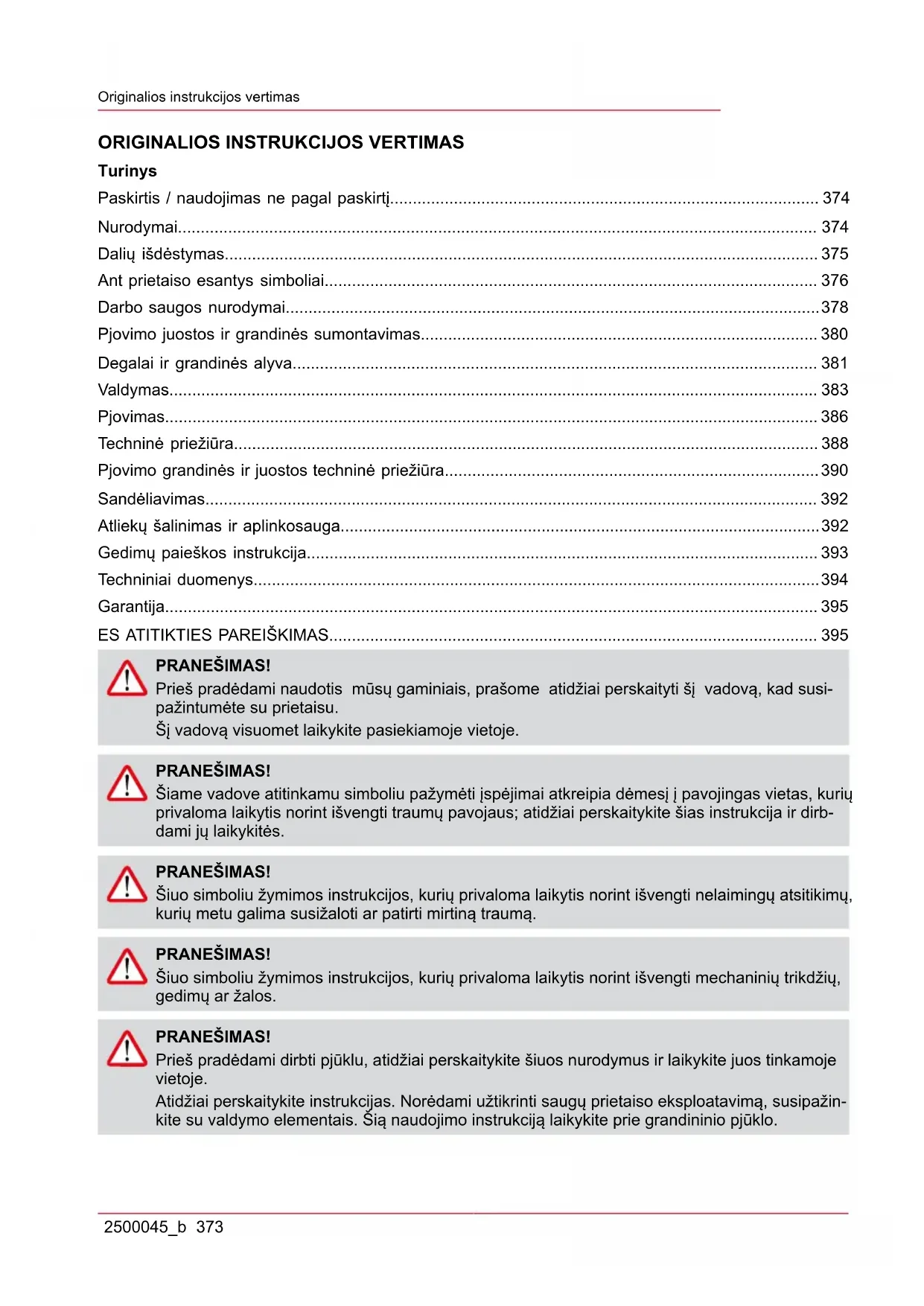

• Turinys Paskirtis / naudojimas ne pagal paskirtį p. 374
• Nurodymai p. 374
• Dalių išdėstymas p. 375
• Ant prietaiso esantys simboliai p. 376
• Darbo saugos nurodymai p. 378
• Pjovimo juostos ir grandinės sumontavimas p. 380
• Degalai ir grandinės alyva p. 381
• Valdymas p. 383
• Pjovimas p. 386
• Techninė priežiūra p. 388
• Pjovimo grandinės ir juostos techninė priežiūra p. 390
• Sandėliavimas p. 392
• Atliekų šalinimas ir aplinkosauga p. 392
• Gedimų paieškos instrukcija p. 393
• Techniniai duomenys p. 394
• Garantija p. 395
• ES ATITIKTIES PAREIŠKIMAS PRANEŠIMAS! Prieš pradėdami naudotis mūsų gaminiais, prašome atidžiai perskaityti šį vadovą, kad susi- pažintumėte su prietaisu. Šį vadovą visuomet laikykite pasiekiamoje vietoje. PRANEŠIMAS! Šiame vadove atitinkamu simboliu pažymėti įspėjimai atkreipia dėmesį į pavojingas vietas, kurių privaloma laikytis norint išvengti traumų pavojaus; atidžiai perskaitykite šias instrukcija ir dirb- dami jų laikykitės. PRANEŠIMAS! Šiuo simboliu žymimos instrukcijos, kurių privaloma laikytis norint išvengti nelaimingų atsitikimų, kurių metu galima susižaloti ar patirti mirtiną traumą. PRANEŠIMAS! Šiuo simboliu žymimos instrukcijos, kurių privaloma laikytis norint išvengti mechaninių trikdžių, gedimų ar žalos. PRANEŠIMAS! Prieš pradėdami dirbti pjūklu, atidžiai perskaitykite šiuos nurodymus ir laikykite juos tinkamoje vietoje. Atidžiai perskaitykite instrukcijas. Norėdami užtikrinti saugų prietaiso eksploatavimą, susipažin- kite su valdymo elementais. Šią naudojimo instrukciją laikykite prie grandininio pjūklo.lt Originalios instrukcijos vertimas 374 2500045_b PRANEŠIMAS! Klausos pažeidimo pavojus! Įprastinėmis darbo sąlygomis šio prietaiso skleidžiamas garsas siekia 80 dB(A) ar didesnį garso lygį. Grandininis pjūklas dešine ranka laikomas už galinės rankenos, o kairiąją ranka – už priekinės rankenos. PRANEŠIMAS! Apsauga nuo triukšmo! Dirbant su prietaisu privaloma laikytis vietinių instrukcijų. p. 395

PASKIRTIS / NAUDOJIMAS NE PAGAL PASKIRTĮ

Grandininis pjūklas yra skirtas pjaustyti rąstus, medieną ir šakas priklausomai nuo pjovimo ilgio. Jį ga- lima naudoti tik darbui su mediena. Darbo metu būtina pasirūpinti pakankamomis asmeninės apsaugos priemonėmis (AAP). Bet kokie kitokie pjūklo panaudojimo būdai, kaip pvz., profesionali medžių priežiūra, draudžiami. Už žalą ar traumas, atsiradusias dėl netinkamo naudojimo, atsako naudotojas / operatorius, bet ne gamintojas. Su šiuo prietaisu galima naudoti tik naudojimo instrukcijoje nurodytas pjovimo grandi- nių ir pjovimo juostų kombinacijas. Naudojimą pagal paskirtį padeda užtikrinti naudotojo vadove pateiktų saugos nurodymų bei darbo instrukcijų laikymasis. Kiekvienas su prietaisu dirbantis asmuo turi būti ap- mokytas dirbti su prietaisu ir suvokti galimus pavojus. Be to, privaloma griežčiausiai laikytis galiojančių nelaimingų atsitikimų prevencijos taisyklių. Taip pat privaloma laikytis darbo medicinos ir darbo saugos taisyklių. Prietaisą modifikavus, gamintojas neatsako už su tuo susijusią žalą ir nustoja galioti prietaiso gamintojo garantija. Šis prietaisas yra skirtas privačioms sodo priežiūros reikmėms. DĖMESIO! Laikykitės nacionalinių grandininių pjūklų naudojimo taisyklių! (Darbo sauga, aplinka) NURODYMAI Net ir prietaisą naudojant pagal paskirtį negalima visiškai garantuoti, kad neliks jokios rizikos galimybės. Prietaiso tipas ir konstrukcija sąlygoja tokius galimus pavojus: sąlytis su neuždengta pjūklo grandine (pjautiniai sužalojimai); staigūs atsitiktiniai pjovimo juostos judesiai (pjautiniai sužalojimai); klausos pažeidimas atsisakius nešioti nurodytas klausos organų apsaugos priemones; kenksmingų dalelių ir variklio išmetamųjų dujų įkvėpimas; odos sąlytis su benzinu; triukšmas. Tam tikras įrenginio triukšmo lygis yra neišvengiamas. Dirbant viešose vietose dėl tri- ukšmo būtinas leidimas ir, prireikus, dirbti galima tik tam tikru laiku. Būtina laikytis ramybės laiko ir darbo laikas gali būti apribotas. Operatorius ir greta esantys asmenys privalo nešioti tinkamas klau- sos organų apsaugos priemones. Vibracijos. Įspėjimas: faktinis vibracijos dydis grandininio pjūklo darbo metu gali nesutapti su šiame vadove ar gamintojo nurodytu dydžiu. To priežastimi gali būti toliau nurodyti veiksniai, į kuriuos reikia atsižvelgti prieš darbą ir jo metu: grandininio pjūklo naudojimo nurodymų laikymasis; pjaustomos medžiagos pjaustymo būdas ir apdirbimas; grandininio pjūklo teisingas naudojimas ir tinkama būklė; pjovimo įrankio aštrumas ir būklė; papildomų vibracijai atsparių rankenų sumontavimas ir jų pritvirtinimas prie grandininio pjūklo korpuso.Dalių išdėstymas 2500045_b 375 Jei dirbdami jaučiatės neįprastai ar pastebite, jog pasikeitė rankų odos spalva, padarykite pertrauką ir tinkamai pailsėkite. Dirbant be pertraukų gali atsirasti rankų vibracijos sindromas.

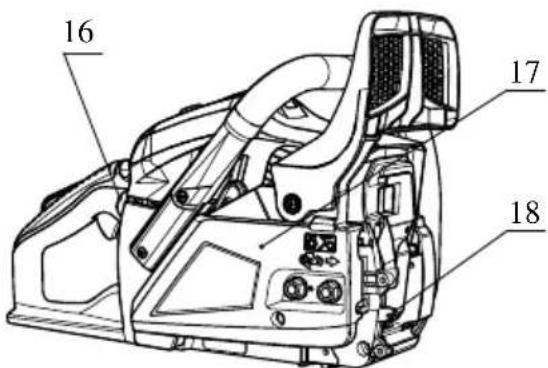

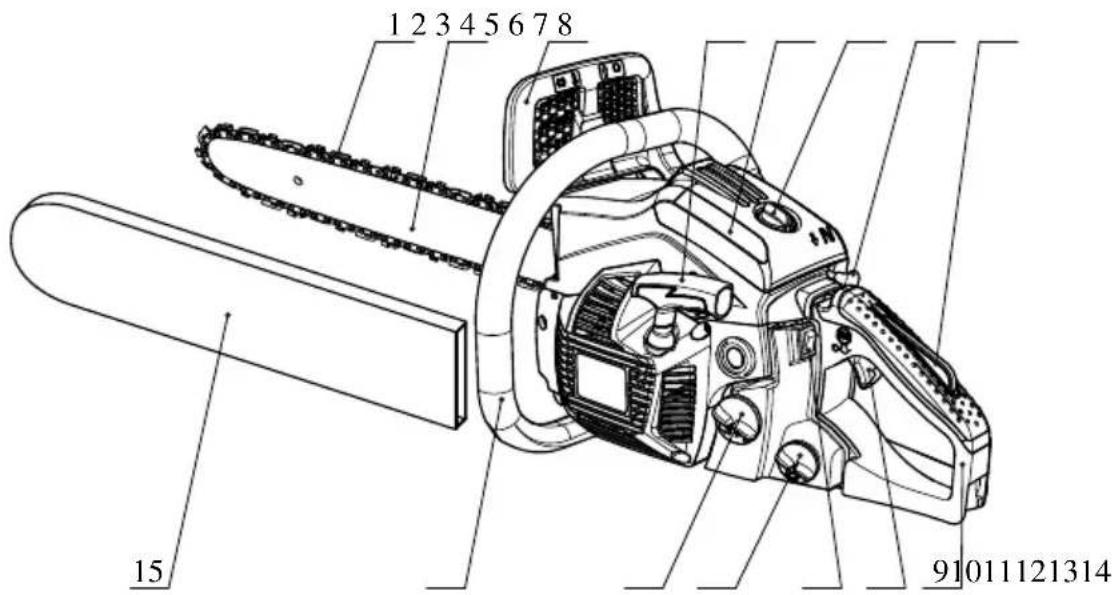

1 Pjovimo grandinė 10 Akceleratoriaus gaidukas 2 Pjovimo juosta (kardas) 11 Variklio jungiklis 3 Priekinė rankų apsauga 12 Alyvos bakelis 4 Starterio rankena 13 Degalų bakelis 5 Oro filtro dangtelis 14 Priekinė rankena 6 Fiksavimo veržlė 15 Pjovimo juostos apsauginis gaubtas 7 Oro filtro dangtelio mygtukas 16 Kuro pompa 8 Akceleratoriaus gaiduko fiksatorius 17 Sankabos gaubtas 9 Galinė rankena 18 Apsauginiai atraminiai dantyslt Ant prietaiso esantys simboliai 376 2500045_b

ANT PRIETAISO ESANTYS SIMBOLIAI

Perskaitykite ir laikykitės visų įspėjamųjų nuorodų. Įspėjimas! Atatrankos pavojus. Saugokitės grandininio pjūklo atatrankos ir venkite sąlyčio su pjovimo juostos galu. Nedirbkite grandininį pjūklą laikydami viena ranka. Grandininį pjūklą visuomet laikykite dviem rankomis. Privaloma nešioti tinkamas klausos organų, akių ir galvos apsaugos priemones. Prieš pradėdami dirbti su šiuo prietaisu perskaitykite naudojimo instrukciją. Dirbdami su šiuo prietaisu visada nešiokite apsaugines ir nuo vibracijos apsaugančias pirštines. Dirbdami su grandininiu pjūklu visada nešiokite neslidžius darbinius aulinius. Saugiam darbui ir saugiai techninei priežiūrai ant prietaiso yra įspausti simboliai. Visuomet paisykite šių nuorodų. Degalų mišinio užpildymo jungtis Vieta: bakelio dangtis Grandinės alyvos užpildymo jungtis Vieta: alyvos bakelio dangtis Variklio jungiklio įjungimas. Jungiklį nustatykite ties „O“, variklis iš karto išjungiamas. Vieta: galinės rankenos kairėje pusėjeAnt prietaiso esantys simboliai 2500045_b 377 Oro filtro dangtelio mygtukas. Mygtuką ištraukite – oro filtro dangtelis uždaromas, mygtuką įspauskite – oro filtro dangtelis atidaromas. Vieta: oro filtro dangtelis Alyvos siurblio nustatymas. Norėdami grandinės alyvos srautą padidinti, strypą sukite ats- uktuvu rodyklės kryptimi iki padėties MAX, norėdami grandinės alyvos srautą sumažinti – strypą sukite iki padėties MIN. Vieta: pavaros mechanizmo apačia Žemiau „H“ ženklo esantis varžtas yra skirtas mišinio reguliavimui dirbant didesniu suki- mosi greičiu. Vieta: viršuje kairėje ant galinės rankenos Žemiau „L“ ženklo esantis varžtas yra skirtas mišinio reguliavimui dirbant mažesniu suki- mosi greičiu. Vieta: viršuje kairėje ant galinės rankenos Virš „T“ ženklo esantis varžtas yra skirtas tuščiosios eigos sukimosi greičio reguliavimui. Vieta: viršuje kairėje ant galinės rankenos Rodo, kuria kryptimi yra atleistas (balta rodyklė) arba įjungtas (juoda rodyklė) grandinės stabdys. Vieta: Priekinės dalies kreipiančioji liniuotė Rodo, kuria kryptimi yra sumontuota grandinė. Vieta: Priekinės dalies kreipiančioji liniuotė Užtikrintas garso lygis: – 112 dB 6238 – 113 dB 6240 Variklio paleidimas rankiniu būdult Darbo saugos nurodymai 378 2500045_b

DARBO SAUGOS NURODYMAI

Prieš pradedant prietaisu dirbti Prieš pradėdami naudotis mūsų gaminiais, prašome atidžiai perskaityti šį vadovą, kad susi- pažintumėte su prietaisu. Grandininiu pjūklu nedirbkite, jei sergate, esate pavargęs, įsitempęs ar išgėręs vaistų, kurie kelia nuovargį, ar esate pavartojęs alkoholio ar narkotinių medžiagų. Grandininiu pjūklu dirbkite tik gerai ventiliuojamoje darbo zonoje. Prietaiso niekuomet neįjunkite ir juo nedirbkite uždarose patalpose ar pastatuose. Išmetamosiose dujose yra pavojingo anglies monoksido. Grandininiu pjūklu nedirbkite pučiant stipriam vėjui, esant blogam orui, blogam matomumui arba itin aukštai ar žemai temperatūrai. Visuomet patikrinkite, ar ant medžio nėra nudžiuvusių šakų, kurios kirtimo metu gali nukristi. Nešiokite neslidžius apsauginius batus, prigludusius drabužius bei akių, klausos organų ir gal- vos apsaugos priemones. Nešiokite nuo vibracijos apsaugančias pirštines. Manoma, kad dėl vibracijos ir šalčio gali atsirasti vadinamasis Reino fenomenas, susijęs su dirbančiojo pirštais. Pirštų blyškumas ir tirpimas. Kadangi nežinoma, prie kokios minimalios apkrovos atsiranda šie negalavimai, primygtinai rekomenduojama imtis toliau nurodytų atsargumo priemonių. Būkite šiltai apsirengęs, ypač šiltai laikykite galvą, kaklą, kojas, kulkšnis, rankas ir riešus. Dažniau dar- ykite pertraukas, atkreipkite dėmesį į gerą kraujotaką dėl didelio fizinio rankų krūvio ir nerūky- kite. Grandininis pjūklas visada turi būti aštrus ir kruopščiai prižiūrimas kartu su antivibracine sistema. Dėl atšipusios grandinės pailgėja pjovimas, o tokią grandinę suspaudus medienai pa- didėja rankoms tenkanti vibracijos apkrova. Pjūklas, kurio komponentai yra atsilaisvinę arba vibracijos slopintuvai yra sugedę ar nusidėvėję, vibruoja labiau. Apribokite darbo laiką. Netgi imantis visų šių atsargumo priemonių neįmanoma visiškai išvengti pirštų tirpimo ar riešo kanalo sindromo. Todėl reguliariai arba nuolat dirbant šiuo prietaisu reikia atidžiai sekti rankų ir pirštų būseną. Atsiradus vienam iš aukščiau nurodytų sindromų, nedelsdami kreipkitės į gydytoją. Atsargiai elkitės dirbdami su kuru. Pro šalį prapiltus degalus nuvalykite ir variklį užveskite tik mažiausiai 3 m grandininį pjūklą patraukę nuo degalų užpildymo vietos. Zonose, kuriose degalai maišomi, perpilami, įpilami ar sandėliuojami, turi būti pašalinti bet kokie kibirkščių ir liepsnos atsiradimo šaltiniai. Dirbdami su degalais ir grandininiu pjūklu nerūkykite. Užvesdami variklį ir pjaudami įsitikinkite, kad grandininio pjūklo darbo zonoje nėra žmonių. Darbo zonoje žmonėms ar gyvūnams būti draudžiama. Grandininio pjūklo įjungimo ir darbo metu 10 m atstumu nuo jo neturi būti vaikų, naminių gyvūnų ir pašalinių asmenų. Pjauti pradėkite tik įsitikinę, kad darbo zona yra tuščia, tvirtai stovite ir galite saugiai išvengti krentančio medžio kamieno. Varikliui dirbant, grandininį pjūklą visada tvirtai laikykite abiem rankomis. Grandininio pjūklo ran- kenas tvirtai apimkite visa sauja. Varikliui dirbant venkite kūno dalių prisilietimo prie pjūklo. Prieš užvesdami variklį patikrinkite, ar jis neliečia daiktų ar žmonių. Grandininį pjūklą neškite tik su išjungtu varikliu, pjovimo juostą ir grandinę nukreipę žemyn ir duslintuvą pasukę tolyn nuo kūno. Kiekvieną kartą prieš pradėdami dirbti patikrinkite, ar nenusidėvėjusios, neatsilaisvinusios ir nesukeistos vietomis grandininio pjūklo dalys. Sugedusio, blogai sureguliuoto ar ne iki galo arba netvirtai sumontuoto grandininio pjūklo negalima naudoti. Įsitikinkite, kad atleidus greičio regu- liatorių grandinė sustoja. Išskyrus naudotojo vadove nurodytus atvejus, grandininį pjūklą gali techniškai prižiūrėti tik kvalifikuoti specialistai (pvz., išmontuojant smagratį ar prilaikant jį sankabos išmontavimo metu netinkamais įrankiais gali būti pažeista smagračio konstrukcija ir dėl to jis dirbant gali sugesti). Prieš padėdami grandininį pjūklą visada išjunkite variklį. Ypač atsargiai pjaustykite nedideles šakas ir ūglius, nes mažos dalys gali įstrigti grandinėje, o svie- džiamos jos gali pataikyti į pjovėją.Darbo saugos nurodymai 2500045_b 379 Pjaudami prispaustą šaką įsitikinkite, kad atpalaiduota ir atšokusi šaka Jūsų nekliudys. Rankenos visada turi būti sausos, švarios ir ant jų neturi būti degalų ar degalų mišinio likučių. Saugokitės pjūklo atatrankos. Atatranka yra pjovimo juostos šoktelėjimas atgal grandinei pjovimo juostos gale palietus kokį nors daiktą. Atatrankos metu grandininis pjūklas gali tapti nekontroliuoja- mas ir sukelti pavojų. Transportuodami grandininį pjūklą įsitikinkite, kad ant pjovimo juostas yra uždėtas apsauginis gaub- tas. Siekdami išvengti degalų išliejimo, žalos ar sužalojimų, prietaisą transportuokite saugiai pasta- tytą. Apsaugos nuo atatrankos priemonės DĖMESIO! Atatranka gali įvykti pjovimo juostos galu palietus daiktą arba pjovimo metu užstrigus pjovimo grandinei. Pjovimo juostos galu palietus daiktą gali įvykti žaibiška reakcija – pjovimo juosta sviedžiama aukštyn ir atgal link pjovėjo. Pjovimo grandinei užstrigus viršuje ant juostos, pjovimo juosta gali greitai šoktelėti atgal link pjovėjo. Bet kurios iš šių situacijų metu pjūklas gali tapti nekon- troliuojamas ir Jūs galite patirti sunkias traumas. Nepasikliaukite vien tik sumontuotais apsauginiais pjūklo įtaisais. Dirbdami su grandininiu pjūklu tam tikrų priemonių turite imtis patys, kad išvengtumėte nelaimingų atsitikimų ar sužalojimų darbo metu. (1) Žinodami, kada gali įvykti atatranka, galite sumažinti ar išvengti netikėtumo. Netikėti įvy- kiai visada yra susiję su nelaimės rizika. (2) Pjūklą su dirbančiu varikliu tvirtai laikykite abiem rankomis, dešinę ranką laikykite ant galinės rankenos, kairią – ant priekinės rankenos. Rankenas tvirtai ir saugiai apimkite visa sauja. Dėl tvirto suėmimo sumažėja atatrankos pavojus ir galima saugiai valdyti pjūklą. Ran- kenas laikykite tvirtai suėmę ir suėmimo neatpalaiduokite. (3) Įsitikinkite, kad darbo zonoje nėra kliūčių. Venkite pjovimo juostos galu paliesti medžio kamieną, šaką ar kitas kliūtis, galinčias pasitaikyti dirbant su pjūklu. (4) Pjaukite didelėmis variklio apsukomis. (5) Nedirbkite aukščiau pečių lygio. (6) Laikykitės grandininio pjūklo gamintojo galandimo ir techninės priežiūros instrukcijų. (7) Naudokite tik gamintojo nurodytas atsargines pjovimo juostas ir grandines arba kitus, identiškus gaminius.lt Pjovimo juostos ir grandinės sumontavimas 380 2500045_b

PJOVIMO JUOSTOS IR GRANDINĖS SUMONTAVIMAS

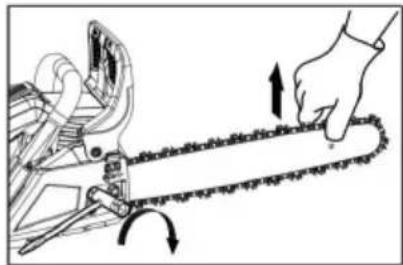

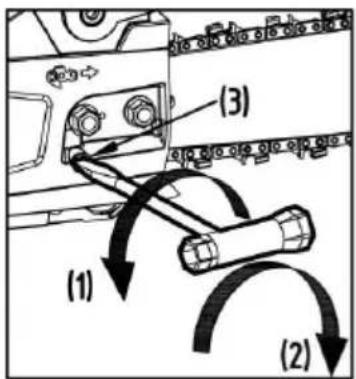

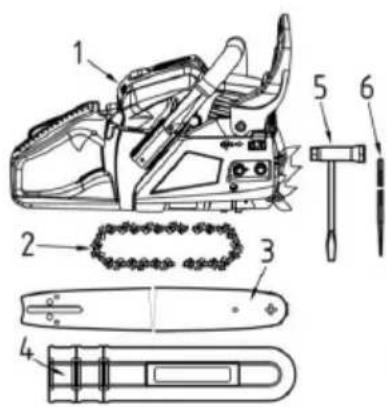

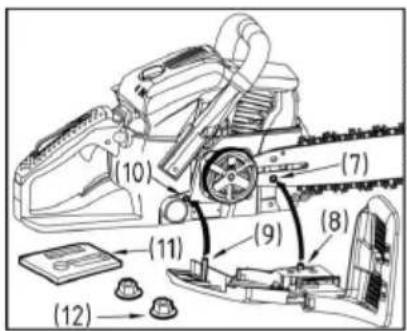

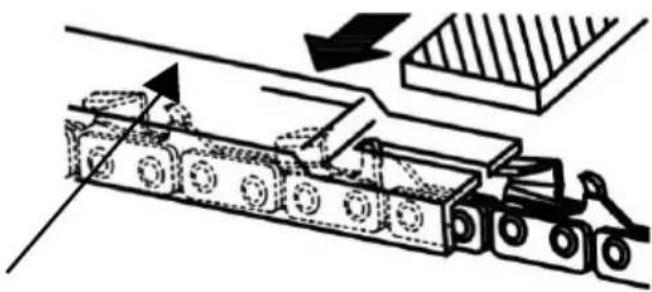

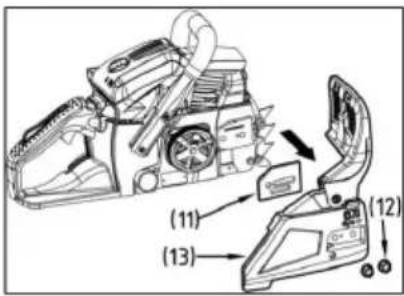

Standartiškai grandininis pjūklas pristatomas kartu su šiomis dalimis: (1) Pavaros mechanizmas (2) Pjovimo grandinė (3) Pjovimo juosta (kardas) (4) Pjovimo juostos apsauginis gaubtas (5) Veržliaraktis (6) Dildė Atidarykite pakuotę ir pjovimo juostą bei grandinę ant pavaros mecha- nizmo sumontuokite toliau nurodyta tvarka. DĖMESIO! Pjovimo grandinės kraštai yra labai aštrūs. Apsaugai mūvėkite apsaugines pirštines. 1 Nuimkite priekinės rankenos apsaugą, kad įsitikintumėte, jog gran- dinės stabdys nėra įjungtas. 2 Atsukite dvi veržles (12), tada nuimkite movos (13) gaubtą ir skėtiklį (11). 3 Grandinę uždėkite ant žvaigždutės, aplink pjovimo juostą, o juostą sumontuokite ant pavaros mechanizmo. Į apatinę pjovimo juostos skylę (7) įdėkite grandinės įtempimo veržlę (8), sumontuokite sank- abos gaubtą ir ranka prisukite fiksavimo veržlę. Įsitikinkite, kad sank- abos gaubto kaištis (9) įsikištų į variklio pagrindo skylę (10). (7) Skylė (8) Grandinės įtempimo veržlė (9) Sankabos gaubtas (10) Skylė (11) Skėtiklis (12)Sankabos gaubtas (13) Veržlės ADVICE Patikrinkite, ar teisinga pjovimo grandinė eigos kryptis. (1) Judėjimo kryptisDegalai ir grandinės alyva 2500045_b 381 1 Sumontuokite pjovimo juostą ir grandinę uždėkite ant juostos ir žvai- gždutės. 2 Į apatinę pjovimo juostos skylę įdėkite grandinės įtempimo veržlę, sumontuokite sankabos gaubtą ir ranka prisukite fiksavimo veržlę. 3 Pjovimo juostą laikykite nukreiptą galu aukštyn ir sukdami įtempimo varžtą nustatykite grandinės įtempimą, kol įtempimo juostos lies juos- tos apatinę pusę. 4 Pjovimo juostą laikykite nukreiptą galu aukštyn ir priveržkite veržles (12–15 Nm). Tuomet ranka pajudinkite ir patikrinkite grandinę, ar ji tinkamai juda ir yra teisingai įtempta. Prireikus, atsukę gaubtą gran- dinę pareguliuokite. 5 Priveržkite įtempimo varžtą. (1) Atsukti (2) Priveržti (3) Grandinės įtempimo varžtas PRANEŠIMAS! Teisingas grandinės įtempimas yra itin svarbus. Dėl netinkamai įtemptos grandinės gali anksčiau laiko nusidėvėti pjovimo juosta arba ji gali per dažnai kritinėti. Ypač atsargiai reikia elgtis su nauja grandine, nes po pirmojo panaudojimo ji dar gali pailgėti. Apsauginiai atraminiai dantys yra grandininio pjūklo sudėtinė da- lis. Juos prie grandininio pjūklo reikia prisukti prieš pradedant dirbti pirmą kartą. Atraminius dantis grandininio pjūklo priekyje reikia prisukti dviem varžtais.

DEGALAI IR GRANDINĖS ALYVA

DEGALAI Varikliai tepami specialia alyva, skirta oru aušinamiems 2-takčiams ben- zininiams varikliams sutepti. Jeigu tokios alyvos negalima gauti, tuo- met reikia naudoti alyvą, sumaišytą su antioksidantais, skirtą oru aušin- amiems 2-takčiams varikliams sutepti.

REKOMENDUOJAMAS MIŠINYS, BENZINAS 40: ALYVA 1

(JASO FC arba ISO EGC oru aušinamiems dvitakčiams varikliams). Šie varikliai yra skirti darbui naudojant bešvinį benziną.lt Degalai ir grandinės alyva 382 2500045_b DĖMESIO! Degalai greitai užsidega. Arti degalų nerūkykite ir venkite lieps- nos ir kibirkščių. PRANEŠIMAS! 1 DEGALAI BE ALYVOS (GRYNAS BENZINAS) – labai grei- tai stipriai pažeidžia vidines variklio dalis. 2 ALYVA 4-TAKČIAMS VARIKLIAMS arba VANDENIU AUŠI- NAMI 2-TAKČIAI VARIKLIAI – gali užsiteršti degimo žvakės, užsikimšti išleidimo angos ar sukibti stūmoklio žiedai.

DEGALŲ MIŠINIO GAMYBA

1 Sumaišytinus benzino ir alyvos kiekius pamatuokite. 2 Į švarų, tinkamą degalų konteinerį įpilkite šiek tiek benzino. 3 Tada supilkite visą alyvą ir gerai išmaišykite. 4 Supilkite likusį benziną ir mažiausiai vieną minutę maišykite. 5 Konteinerio išorėje aiškiai pažymėkite, kad nesumaišytumėte su benzinu ar kitais konteineriais.

Ištisus metus reikia naudoti specialią grandinės alyvą. ADVICE Nenaudokite senos ar perdirbtos alyvos, galinčios sugadinti aly- vos siurblį.Valdymas 2500045_b 383 VALDYMAS

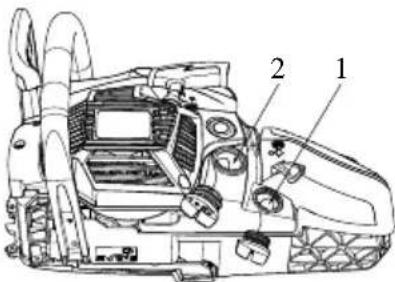

VARIKLIO ĮJUNGIMAS 1 Atsukite ir nuimkite degalų ir alyvos bakelio dangtelį. Dangtelį padėkite nedulkėtoje vietoje. 2 Į prietaisą pripilkite degalų ir 80 % alyvos bakelio pripildykite grandinės alyva. 3 Vėl užsukite degalų ir alyvos bakelio dangtį ir nuvalykite galimai pro šalį prapiltus degalus. 4 Jungiklį pasukite į padėtį „I“. 5 Kuro pompą spauskite tol, kol į pompą pritekės degalų. (1) Alyva (4) Kuro pompa (2) Degalai (5) Oro filtro dangtelio mygtukas (3) Variklio jungiklis 6 Ištraukite oro filtro dangtelio mygtuką. Oro filtro dangtelis uždaro- mas, o akceleratoriaus gaidukas nustatomas į pradinę padėtį. ADVICE Naujo paleidimo metu iš karto išjungus variklį. Atidarykite oro filtro dangtelį. ADVICE Ištrauktas oro filtro dangtelio mygtukas į darbinę padėtį ne- grįžta, netgi paspaudus akceleratoriaus gaiduką ar pirštu įspau- dus mygtuką. Jei oro filtro dangtelio mygtuką reikia grąžinti į dar- binę padėtį, reikia spausti akceleratoriaus gaiduką. 1 Norėdami įjungti grandinės stabdį, į priekį spauskite priekinės ranke- nos apsauginį gaubtą. 1 Pjūklą tvirtai laikykite padėtą ant žemės ir stipriai traukite starterio virvelę. 1 Vos tik įjungę degimą spauskite akceleratoriaus gaiduką, kad oro fil- tro dangtelio mygtukas grįžtų į darbinę padėtį, ir starterio rankenėle užveskite variklį. 2 Norėdami atleisti grandinės stabdį, aukštyn link rankenos traukite priekinės rankenos apsauginį gaubtą. Tuomet šiek tiek patraukę ak- celeratoriaus gaiduką palikite variklį dirbti, kad jis įšiltų.lt Valdymas 384 2500045_b DĖMESIO! Prieš užvesdami variklį patikrinkite, ar jis neliečia daiktų ar žmo- nių. Kiekvieną kartą prieš įjungdami įsitikinkite, kad įjungtas grandinės stabdys.

ALYVOS TIEKIMO PATIKRINIMAS

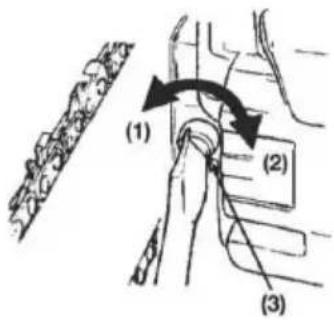

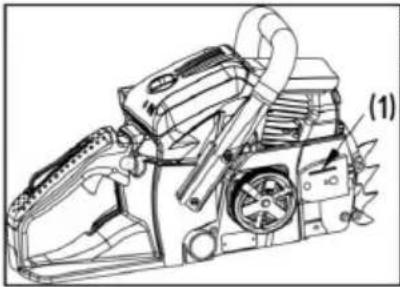

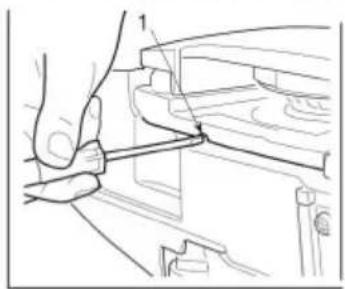

Įjungę variklį leiskite grandinei dirbti vidutiniu greičiu ir patikrinkite, ar grandinės alyvos purškiama taip, kaip parodyta paveikslėlyje. Grandinės alyvos srautą galima reguliuoti atsuktuvu, kuris kišamas į skylę, esančią sankabos pusėje, apačioje. Grandinės alyvos srautą su- reguliuokite atsižvelgdami į darbo sąlygas. (1) Grandinės alyvos srauto reguliavimo velenėlis Velenėlio sukimas prieš laikrodžio rodyklę – alyvos srauto padidinimas. Velenėlio sukimas pagal laikrodžio rodyklę – alyvos srauto sumažini- mas. PRANEŠIMAS! Pasibaigus degalams, alyvos bakelis turėtų būti pustuštis. Pildant degalus taip pat reikia pripildyti ir alyvos bakelį.

SANKABOS VEIKIMO PATIKRA

Kiekvieną kartą prieš pradedant dirbti būtina patikrinti, ar grandininiam pjūklui dirbant tuščiąja eiga nejuda grandinė. DĖMESIO! Dirbdami grandininį pjūklą tvirtai laikykite abiem rankomis, kai- riąja ranka paėmę už priekinės, dešiniąja ranka – už galinės ran- kenos, nors pjovėjas būtų ir kairiarankis.

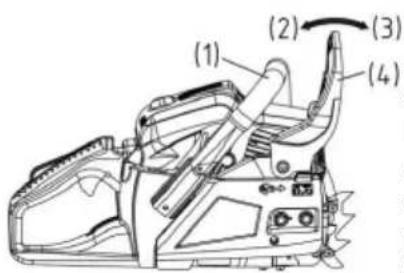

Grandinės stabdys iš karto sustabdo grandinę įvykus grandininio pjūklo atatrankai. Paprastai stabdys automatiškai įjungiamas iš inercijos. Jį taip pat galima įjungti rankiniu būdu – stabdžio svirtelė (priekinė rankenos apsauga) spaudžiama į priekį. Įjungus stabdį, iš stabdžio svirtelės pagrindo išstumiamas baltas kūgis. (1) Priekinė rankena (2) Atleisti (3) Stabdys (4) Priekinė rankenos apsauga Norint stabdį atleisti, priekinę rankenos apsaugą reikia aukštyn link prie- kinės rankenos traukti tol, kol pasigirs trakštelėjimas.Valdymas 2500045_b 385 DĖMESIO! Suveikus stabdžiui atleiskite akceleratoriaus gaiduką, kad su- mažintumėte variklio sukimosi greitį. Ilgiau padirbus su užtrauktu stabdžiu, įkaista sankaba ir dėl to galimi gedimai. Nepriekaištingą stabdžio veikimą reikia tikrinti kas dieną. Patikrinimas vykdomas taip:

1) išjunkite variklį;

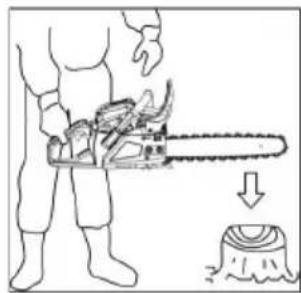

2) grandininį pjūklą laikykite horizontalioje padėtyje, paleiskite priekinę

rankeną, pjovimo juostos galu palieskite kelmą ar malką ir patikrinkite, ar suveikia stabdys. Stabdymo stiprumas priklauso nuo pjovimo juostos dydžio. Jeigu stabdys nesuveikia, kreipkitės į mūsų prekybininko klientų aptarnavimo tarnybą.

KARBIURATORIAUS APSAUGA NUO UŽŠALIMO

Jei grandininiu pjūklu bus dirbama esant 0–5 °C temperatūrai ir dideliai oro drėgmei, karbiuratoriuje gali atsirasti ledo; dėl to gali sumažėti varik- lio galingumas arba sutrikti sklandus jo darbas. (1) Cilindro gaubtas (2) Saulės simbolis (3) Sniego simbolis (a) Įprasti- nis režimas (b) Apsaugos nuo užšalimo režimas. Šiame prietaise cilin- dro gaubto dešinėje yra numatyta vėdinimo sklendė, per kurią į variklį galima paduoti šilto oro ir taip išvengti užšalimo. Esant normalioms są- lygoms, variklį reikia naudoti įprastiniu režimu, t. y. paliekant pristatymo metu nustatytą darbo režimą. Tačiau jei kylą užšalimo pavojus, prieš pradedant dirbti reikia nustatyti apsaugos nuo užšalimo režimą. Jei temperatūrai pakilus pjūklas ir toliau naudojamas apsaugos nuo užšalimo režimu, būti pažeista variklio užve- dimo funkcija arba variklio darbas įprastinėmis apsukomis; todėl vos tik dingus užšalimo pavojui būtina atstatyti įprastinį režimą.

DARBO REŽIMO PERJUNGIMAS

(1) Cilindro gaubtas (2) Oro filtro dangtelio mygtukas (3) Nuo užšalimo saugantis dangtelis 1 Variklį išjunkite variklio jungikliu. 2 Nuimkite oro filtro dangtį ir išimkite oro filtrą, tada nuo cilindro gaubto nuimkite oro filtro dangtelio mygtuką. 3 Atsukite cilindro gaubto atraminius varžtus (t. y. tris varžtus gaubto viduje ir vieną varžtą gaubto išorėje) ir nuimkite cilindro gaubtą. 4 Cilindro gaubto dešinėje pirštu žemyn paspauskite nuo užšalimo saugantį dangtelį ir jį nuimkite. 5 Nuo užšalimo saugantį dangtelį nustatykite taip, kad sniego simbolis būtų nukreiptas aukštyn; tada dangtelį vėl įstatykite į cilindro gaubtą. 6 Vėl sumontuokite cilindro gaubtą ir teisingai uždėkite visas kitas dalis.lt Pjovimas 386 2500045_b

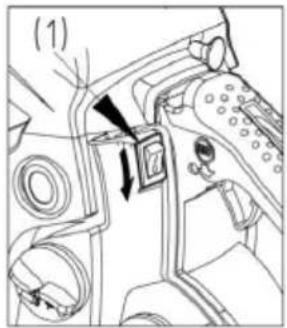

1 Atleiskite akceleratoriaus gaiduką ir leiskite varikliui kelias minutes dirbti tuščiąja eiga. 2 Jungiklį nustatykite ties „O“ (STOP). (1) Variklio jungiklis PJOVIMAS DĖMESIO! Prieš pradedant dirbt reikia perskaityti skyrių „Darbo saugos nu- rodymai“; pjūklą pirmiausia reiktų išbandyti ant paprastų rąstų. Tokiu būdu Jums būtų lengviau suprasti prietaiso veikimo prin- cipą. Visada laikykitės saugos instrukcijų, galinčių, prireikus, apriboti grandi- ninio pjūklo naudojimą. Visuomet laikykitės saugos instrukcijų. Grandininiu pjūklu galima pjauti tik medieną. Grandininiu pjūklu apdirbti kitų žaliavų negalima. Apdir- bant kitas žaliavas gali būti kitokia vibracija ir kitoks atatrankos pavo- jus, todėl nepavyktų laikytis saugos instrukcijų. Nenaudokite grandininio pjūklo kaip įrankio daiktams pakelti, pajudinti ar atskirti. Netvirtinkite jo ant fiksuotų stovų. Įrankių ar kitų prietaisų, neatitinkančių gamintojo nu- rodymų, negalima jungti prie galios tiekimo veleno. Pjaunant negalima pjūklo spausti su jėga. Dirbant visu greičiu tereikia tik šiek tiek spausti. Kiekvieną kartą prieš pradėdami dirbti, kas kartą pjūklui nukritus ar įvy- kus kitokiems nelaimingiems atsitikimams patikrinkite, ar pjūklas ne- pažeistas. Jei padidinamos variklio apsukas esant įstrigusiai grandinei, gali sugesti sankaba. Pjovimo metu užstrigusios pjovimo grandinės nebandykite iš- traukti jėga; pjūviui atidaryti naudokite pleištą ar svertą. Apsauga nuo atatrankos Pjūkle yra sumontuotas grandinės stabdys, sustabdantis grandinę įprastinio darbo metu įvykus atatrankai. Grandinės stabdžio veikimą reikia patikrinti kiekvieną kartą prieš pradedant dirbti; pjūklą 1 ar 2 se- kundes paleiskite dirbti visu greičiu ir į priekį stumkite priekinę rankų apsaugą. Grandinė turi sustoti iš karto, o variklis toliau veikia visomis apsukomis. Jei grandinė sustoja pavėluotai ar visai nesustoja, tuomet prieš pradedant dirbti reikia pakeisti stabdymo juostą ir sankabos būg- nelį. Itin svarbu kiekvieną kartą prieš pradedant dirbti pjūklu patikrinti, ar pjūklas tinkamai veikia ir ar grandinė yra pakankamai aštri, kad būtų ga- lima kontroliuoti atatrankos keliamą pavojų. Dėl apsaugos įtaisų nuė- mimo, netinkamos techninės priežiūros ar neteisingai pakeistos pjovimo juostos ar grandinės galima patirti rimtas traumas įvykus pjūklo atatran- kai. KirtimasPjovimas 2500045_b 387 1 Kirtimo kryptį reikia pasirinkti priklausomai nuo vėjo, medžio palin- kimo, sunkių šakų vietos, tolimesnių darbų po kirtimo ir kitų veiksnių. 2 Užtikrinkite, kad aplink medį nieko nebūtų ir tvirtai atsistokite bei už- tikrinkite saugų atsitraukimo kelią. 3 Kirtimo pusėje įpjaukite trečdalį medžio kamieno. 4 Kitoje kryptinės įpjovos pusėje šiek tiek aukščiau pagrindinės įpjovos linijos padarykite nuvertimo prapjovą. DĖMESIO! Kirtimo metu reikia įspėti galimai greta esančius darbininkus apie pavojų. (A) Kryptinė įpjova (B) Nuvertimo prapjova Rąstų ir šakų pjovimas DĖMESIO! 1 Visada užtikrinkite saugią stovėseną ir atkreipkite dėmesį į medžio stabilumą. 2 Įvertinkite tai, kad nuverstas medis gali riedėti. 3 Norėdami išvengti pjūklo atatrankos, perskaitykite skyriuje „Darbo saugos nurodymai“ esančias instrukcijas. Prieš pra- dėdami dirbti patikrinkite lenkimo jėgos medžio kamiene kryptį, kurį norite supjaustyti į rąstus. Baikite pjauti visada lenkimo krypčiai priešingoje pusėje, kad pjovimo juosta pjūvyje neužstrigtų. Neparemto medžio kamieno pjovimas Kamieną perpjaukite iki pusės, tuomet jį apverskite ir pjūvį užbaikite iš kitos pusės. Paremto medžio kamieno pjovimas Aukščiau paveikslėlyje parodytoje A zonoje trečdalį kamieno perpjau- kite iš apačios į viršų ir tada likusią kamieno dalį perpjaukite iš viršaus į apačią. B zonoje trečdalį kamieno perpjaukite iš viršaus į apačią ir tada likusią dalį iš apačios į viršų. Nuversto medžio šakų pjovimas Pirmiausiai patikrinkite šakos lenkimo kryptį. Tada suspaustoje pusėje padarykite plokščią pjūvį, kad šaka neplyštų. Šaką perpjaukite iš sus- paudimo pusės. DĖMESIO! Nepamirškite, kad perpjauta šaka gali šoktelėti atgal.lt Techninė priežiūra 388 2500045_b Genėjimas Pirmiausiai pjaukite iš apačios į viršų, tada nuo viršūnės žemyn. DĖMESIO! 1 Tvirtai stovėkite arba naudokitės kopėčiomis. 2 Nedirbkite, jei gerai nepasiekiate, nes tai nesaugu. 3 Nedirbkite aukščiau pečių lygio. 4 Pjūklą visada laikykite abiem rankomis. DĖMESIO! Pjaustant rąstus visada reikia pritvirtinti apsauginius atraminius dantis. Galinės rankenos pagalba atraminiai dantys spaudžiami į kamieną. Tada priekinę rankeną spauskite pjūvio linijos kryptimi. Dantys, priklausomai nuo aplinkybių, tolimesnio pjovimo metu naudojami kaip kreiptuvai. Apsauginių atraminių dantų naudo- jimas pjaunant medžius ir storas šakas labiau Jus apsaugo, palengvina darbą ir sumažina vibracijos apkrovą. Tarp pjaustomos medžiagos ir grandininio pjūklo atsiradus kliūtims, pjūklą reikia išjungti. Palaukite, kol jis iki galo išsi- jungs. Mūvėkite apsaugines pirštines ir pašalinkite kliūtį. Prirei- kus nuimti grandinę, laikykitės atitinkamame grandinės sumon- tavimo skyriuje nurodytų instrukcijų. Nuvalytą ir iš naujo sumon- tuotą grandinę reikia išbandyti. Atsiradus vibracijai ar mechani- niam triukšmui, darbą grandininiu pjūklu nutraukite ir kreipkitės į savo prekybininką.

DĖMESIO! Prieš kiekvieną prietaiso valymą, patikrą ar remontą reikia užti- krinti, kad būtų išjungtas ir atvėsintas variklis. Norėdami išvengti netyčinio degimo įjungimo, atjunkite degimo žvakę. Laikykitės reguliarios techninės priežiūros, paruošiamųjų darbų prieš darbą ir kasdienių techninės priežiūros darbų instrukcijų. Dėl netinka- mos techninės priežiūros prietaisas gali atsirasti rimti prietaiso gedimai. Priežiūra baigus dirbti

Dulkės nuo filtro paviršiaus nuvalomos filtrą padaužant į kietą paviršių. Norint išvalyti filtro audinį, reikia atskirti abi jo dalis ir audinį išvalyti še- petėliu. Jei naudojamas suslėgtas oras, visada reikia pūsti iš vidaus į išorę. Abi filtro dalys sudedamos pradedant spausti nuo krašto iki aišk- aus trakštelėjimo.Techninė priežiūra 2500045_b 389

Nuimkite pjovimo juostą ir patikrinkite, ar alyvos jungtis yra švari. (1) Alyvos jungtis

3. Pjovimo juosta (kardas)

Nuėmus pjovimo juostą iš griovelio ir alyvos jungties išvalykite pjuve- nas. Per tepalo jungtį pjovimo juostos gale sutepkite grandinės žvaigždutę. (1) Alyvos jungtis (2) Tepalo jungtis (3) Žvaigždutė

Patikrinkite, ar iš prietaiso nebėga degalai ir nėra atsilaisvinusių dalių ir ar nepažeistos didesnės dalys, ypač rankenų sandarikliai ir pjovimo juostos laikiklis. Pažeidimus reikia pašalinti iki sekančio grandininio pjūklo naudojimo. Reguliarūs techninės priežiūros darbai

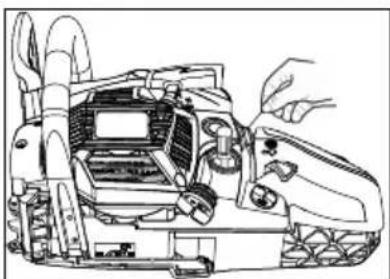

1. Cilindro briaunos

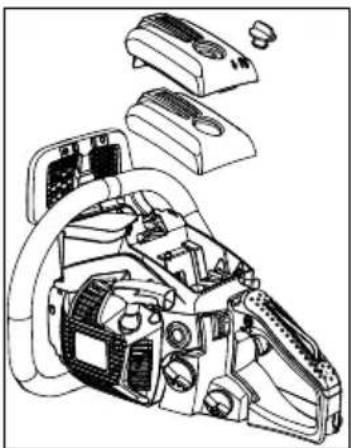

Dėl tarp cilindro briaunų susikaupusių dulkių gali perkaisti variklis. Re- guliariai tikrinkite ir valykite cilindro briaunas; norėdami tai padaryti turite nuimti oro filtrą ir cilindro gaubtą. Uždėdami cilindro gaubtą įsitikinkite, kad jungiklių laidai ir įvorės įdėti teisingai.

(a) Vieliniu kabliu iš užpildymo antgalio ištraukite filtrą. (1) Degalų filtras (b) Filtrą išardykite ir nuplaukite arba pakeiskite. DĖMESIO! Išėmę filtrą, siurbimo vamzdžio galą prilaikykite replėmis. Įdėdami filtrą užtikrinkite, kad į siurbimo vamzdį nepatektų filtro plaušų ar dulkių.

Elektrodus nuvalykite vieliniu šepečiu ir, prireikus, vėl nustatykite 0,65 mm tarpą. Uždegimo žvakės tipas: NHSP LD L8RTF arba CHAMPION RCJ7Y, arba NGK BPMR7Alt Pjovimo grandinės ir juostos techninė priežiūra 390 2500045_b

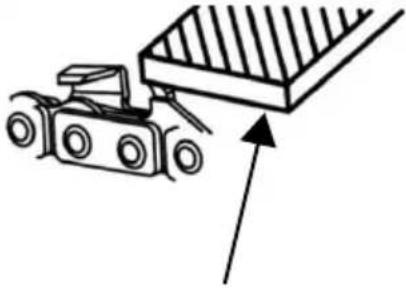

Patikrinkite, ar nėra įtrūkimų ir didelio nusidėvėjimo, dėl ko galėtų suge- sti grandinės pavara. Labai nusidėvėjusią žvaigždutę pakeiskite. Niek- ada nedėkite naujos grandinės ant nusidėvėjusios žvaigždutės arba nusidėvėjusios grandinės ant naujos žvaigždutės.

5. Priekinis ir galinis amortizatoriai

Amortizatorių pakeiskite, jei priklijuota dalis yra atsilupusi arba guminė dalis sutrūkinėjusi. Amortizatorių pakeiskite, jei atraminis varžtas liečiasi su galinio amortizatoriaus metalinės dalies vidine puse ir padidėjo meta- linės dalies tarpas. DĖMESIO! Naudokite tik šiame vadove nurodytas atsargines dalis. Naudo- jant kitas dalis galima patirti rimtas traumas. PJOVIMO GRANDINĖS IR JUOSTOS TECHNINĖ PRIEŽIŪRA Pjovimo grandinė DĖMESIO! Sklandų, saugų darbą užtikrina aštrūs grandinės nareliai. Juos galąsti reikia, kai: pjuvenos tampa smulkios, pudros for- mos; pjūklui įleisti reikia daugiau jėgos; netiesi pjūvio linija; padidėja vibracija; padidėja degalų sąnaudos. Grandinės narelių nustatymo instrukcijos: DĖMESIO! mūvėkite apsaugines pirštines. Prieš galandant: įsitikinkite, kad pjovimo grandinė užfiksuota; įsitikinkite, kad variklis išjungtas; grandinei galąsti naudokite tinkamo dydžio apvalią dildę. Grandinės tipas: 6238: Oregon 91P 6240: Oregon 91P Dildės dydis: 5/32" (4,0 mm), skirta 91P. Dildę uždėkite ant grandinės narelio ir spauskite tiesiai į priekį. Dildę laikykite parodyta padėtimi. Pagalandę kiekvieną narelį, patikrinkite jų gylį, ir, kaip parodyta paveikslėlyje, galąskite tol, kol pasieksite teisingą matmenį.Pjovimo grandinės ir juostos techninė priežiūra 2500045_b 391 DĖMESIO! Siekiant sumažinti atatrankos ar įtempimo diržo trūkimo pavojų, priekinis kraštas turi būti užap- valintas. Užtikrinkite, kad visi grandinės nareliai būtų vienodo ilgio ir vienodų kampų, kaip parodyta paveikslėlyje. Dildės skersmuo Galvutės kampas Apatinio pjūvio kampas Galvutės nu- olydžio kam- pas (55°) Gylio matmuo Įrankio pasu- kimo kampas Įrankio nuoly- džio kampas Šoninis kampas Gran- dinės tipas 91P 5/32" 30° 0° 80° 0,025" 95VPX 3/16" 30° 10° 80° 0,025" Gylio matmuo Dildėlt Sandėliavimas 392 2500045_b Pjovimo juosta (kardas) Pjovimo juostą retkarčiais apsukite, taip ji toly- giai dėvėsis. Pjovimo juosta visada turi būti keturkampė. Ti- krinkite pjovimo juostos nusidėvėjimą. Prie juos- tos ir grandinės narelio išorinės pusės pridėkite liniuotę. Jei tarp abiejų taškų nustatomas atstu- mas, juosta yra geros būklės. Priešingu atveju juosta būna nusidėvėjusi. Tuomet ją reikia re- montuoti arba pakeisti. (1) Liniuotė (2) Atstumas(3) Atstumo nėra (4) Grandinė palinkusi DĖMESIO! Lentelėje pateikiamas visų galimų pjovimo juostos ir grandinės kombinacijų sąrašas; kiekvienam grandininiam pjūklui nurodomos tinkamos kombinacijos, pažymėtos „*“. Žingsnis Pjovimo juosta (kardas) Grandinė Grandininio pjūklo modelis Colis Ilgis coli- ais / cm Griovelio plo- tis coliais / cm Kodas Kodas 6238 6240 3/8” 14"/35 cm 0,050"/1,3 mm Oregon 140SDEA041 Oregon 91P053X

Keičiant galima naudoti tik aukščiau nurodytas pjovimo juostas ir grandines. Naudojant neleistiną kom- binaciją kyla rimtų traumų ir prietaiso sugadinimo pavojus. SANDĖLIAVIMAS 1 Ištuštinkite degalų bakelį ir variklį palikite dirbti tol, kol jis sunaudos degalų likutį. 2 Ištuštinkite alyvos bakelį. 3 Grandininį pjūklą nuvalykite. 4 Prietaisą laikykite sausoje, vaikams neprieinamoje vietoje.

ATLIEKŲ ŠALINIMAS IR APLINKOSAUGA

Grandinės alyvos ar 2-takčių variklių mišinio likučių negalima pilti į nuotėkas, kanalizaciją ar dirvožemį; privaloma pasirūpinti jų tinkamu ir aplinkai saugiu utilizavimu, pvz., kreipiantis į pavojingų medžiagų surin- kimo įmonę ar užkasant. Jei Jūsų prietaisas kada nors taps nenaudojamu arba Jums jo nebereikės, neišmeskite jo kartu su savo buitinėmis atliekomis, bet pašalinkite jį laikydamiesi galiojančių aplinkosaugos nuostatų. Iki galo ištuštin- kite alyvos / tepalo ir degalų bakelius ir galimus likučius pašalinkite per pavojingų medžiagų surinkimo įmonę ar užkasant. Prietaisą utilizuokite patys jį perduodami į atitinkamą surinkimo ar perdirbimo įmonę. Čia metalinės dalys atskiriamos nuo plastikinių ir perdirbamos. Informacijos apie medžiagų ir prietaisų utilizavimą Jums suteiks vietinės įstaigos.Gedimų paieškos instrukcija 2500045_b 393

Patikrinkite, ar degaluose nėra vandens ir netinkamų mišinio sudėtinių dalių Pakeiskite tinkamais degalais Patikrinkite, ar variklis „neužt- vindytas“ Išimkite ir išdžiovinkite užde- gimo žvakę Tuomet iš naujo patraukite starterį be oro filtro dangtelio

1) Sunkumai užvedant

DĖMESIO! Patikrinkite, ar neįjungta apsaugos nuo ledo sistema. Patikrinkite degimą Pakeiskite uždegimo žvakę Patikrinkite, ar degaluose nėra vandens ir netinkamų mišinio sudėtinių dalių Pakeiskite tinkamais degalais Patikrinkite, ar švarūs oro ir degalų filtrai Išvalykite

2) Mažas galingumas / blo-

gas pagreitis / grubi tuščioji eiga Patikrinkite karbiuratoriaus nustatymą Iš naujo nustatykite adatas Patikrinkite alyvos kokybę Pakeiskite3) Netrykšta alyva Patikrinkite, ar švarūs alyvos kanalai ir jungtys Išvalykite Jeigu manote, kad reikia atlikti kitus prietaiso techninės priežiūros darbus, kreipkitės į įgaliotą klientų aptarnavimo skyrių Jūsų vietovėje.lt Techniniai duomenys 394 2500045_b TECHNINIAI DUOMENYS Modelis 6238 6240 Prekės Nr. 127387 127392 Darbinis tūris 37,2 cm

Maks. variklio galingumas 1,2 kW 1,5 kW Ilgis Pjovimo juosta (OREGON) 35 cm 140SDEA041 40 cm 160SDEA041 Naudojamas pjūklo ilgis 33 cm 37 cm Pjovimo grandinė (OREGON) 91P053X 91P057X Peilio storis 1,27 mm 1,27 mm Žvaigždutės žingsnis 3/8" 3/8" Pavaros krumplių skaičius 6z/6T 6z/6T Grandinės stabdys taip taip Tuščiosios eigos sukimosi greitis 3100 ± 300 r/min. 3100 ± 300 r/min. Didžiausias sukimosi greitis (su pjovimo įrankiu) 11000 r/min. 11000 r/min. Maks. grandinės greitis 21 m/s 21 m/s Degalų bakelio talpa 390 ml 390 ml Grandinės alyvos bakelio talpa 210 ml 210 ml Degalų mišinio santykis 40:1 40:1 Grynasis svoris be grandinės ir pjovimo juostos, su tuščiais bakeliais 4,6 kg 4,6 kg Degalų sąnaudos prie maks. variklio galingumo 450 g/kWh 450 g/kWh Garso galia L

(EN ISO 11681) (K=3) 97,6 dB(A) 99,5 dB(A) Maks. vibracijos pagreitis a vhw (K=1,5) Priekinė rankena 6,2 m/s

Galinė rankena 11,3 m/s

(2000/14/EB +2005/88/EB) 112 dB(A) 113 dB(A)Garantija 2500045_b 395 GARANTIJA Medžiagų defektus arba gamintojo klaidas mes pašaliname, kol nepasibaigė numatytas garantinis lai- kotarpis. Jums pasirinkus atliekame prietaiso remontą arba pakeičiame jį kitu. Garantinis laikotarpis nustatomas pagal teisės aktus tos šalies, kurioje nupirktas prietaisas. Mūsų garantiniai įsipareigojimai galioja kai: prietaisas naudojamas pagal paskirtį laikomasi eksploatacijos instrukcijos naudojamos originalios atsarginės dalys Garantija prarandama kai: bandoma savarankiškai remontuoti prietaisą atlikti techniniai prietaiso pakeitimai naudojama ne pagal paskirtį (pvz., naudojama pramonėje ar komunaliniame ūkyje) Į garantinius įsipareigojimus neįtrauktą įbrėžimai, kurie atsiranda eksploatacijos metu greitai nusidėvinčios dalys, kurios atsarginių dalių specifikacijoje pažymėtos rėmeliuose [xxx xxx (x)] vidaus degimo varikliai. Jiems galioja atskiros atitinkamo variklio gamintojo garantinės sąlygos Garantija pradedama skaičiuoti nuo tada, kai prietaisą įsigyja pirmasis galutinis vartotojas. Tai patvir- tina data ant originalaus pardavimo kvito. Esant garantiniam įvykiui kreipkitės su garantiniu dokumentu į pardavimo vietą arba į kitą įgaliotą klientų aptarnavimo vietą. Šie garantiniai įsipareigojimai neatšaukia teisėtus pirkėjo reikalavimus pardavėjui.

ES ATITIKTIES PAREIŠKIMAS

Šiuo mes pareiškiama, kad šis produktas buvo sukurtas, suprojektuotas ir pagamintas laikantis harmozinuotų ES-direktyvų, ES saugos instrukcijų ir gaminiui taikytinų standartų. Produktas Gamintojas Atstovas Grandininio pjūklo Serijos Nr. G4114116 AL-KO Geräte GmbH Ichenhauser Str. 14 D-89359 Kötz Andreas Hedrich Ichenhauser Str. 14 D-89359 Kötz Tipas ES direktyvos Harmonizuotos normos 2006/42/EC 2000/14/EC 2014/30/EU
