MANUALE UTENTE Solo 6240 AL-KO

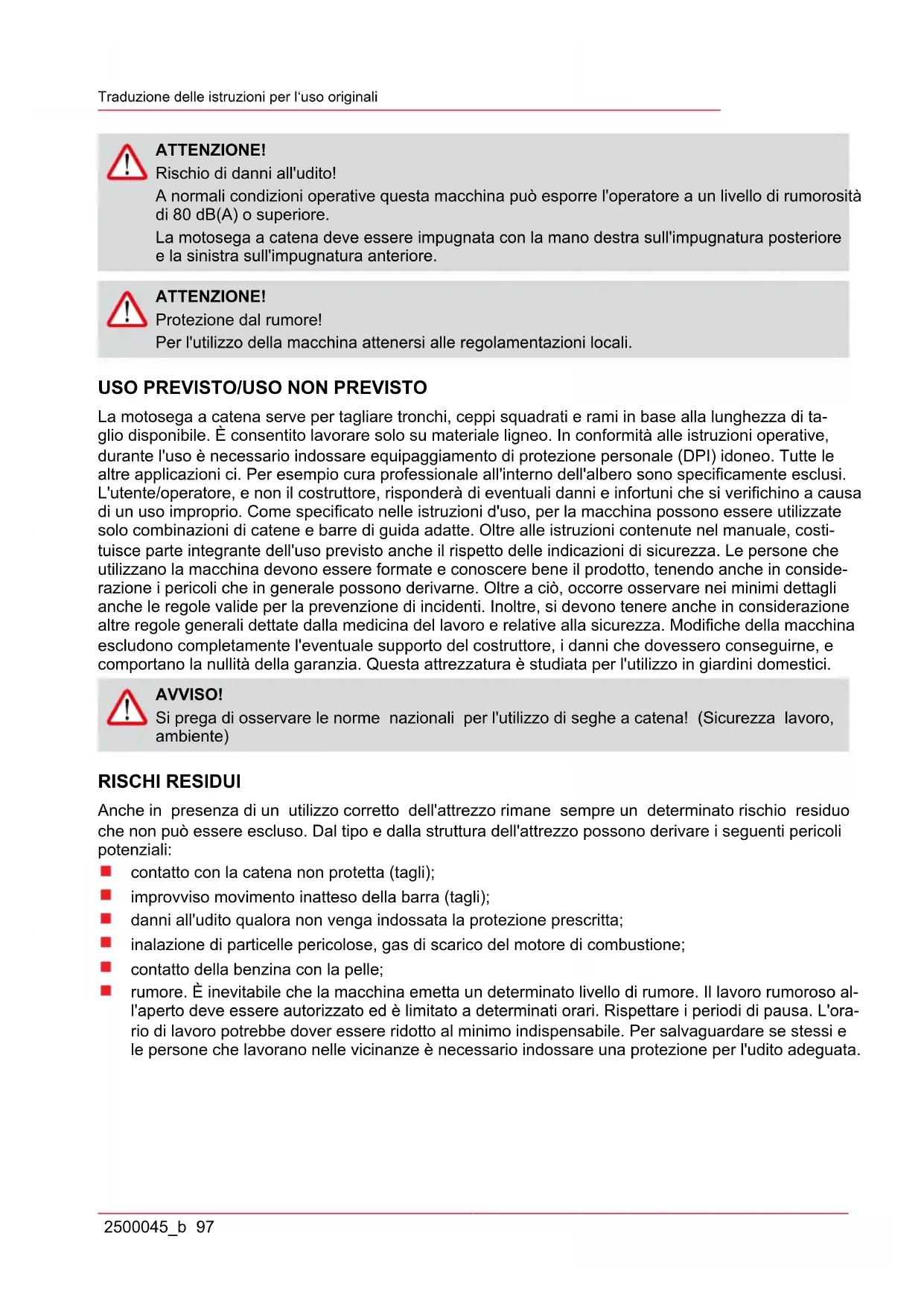

La motosega a catena serve per tagliare tronchi, ceppi squadrati e rami in base alla lunghezza di ta- glio disponibile. È consentito lavorare solo su materiale ligneo. In conformità alle istruzioni operative, durante l'uso è necessario indossare equipaggiamento di protezione personale (DPI) idoneo. Tutte le altre applicazioni ci. Per esempio cura professionale all'interno dell'albero sono specificamente esclusi. L'utente/operatore, e non il costruttore, risponderà di eventuali danni e infortuni che si verifichino a causa di un uso improprio. Come specificato nelle istruzioni d'uso, per la macchina possono essere utilizzate solo combinazioni di catene e barre di guida adatte. Oltre alle istruzioni contenute nel manuale, costi- tuisce parte integrante dell'uso previsto anche il rispetto delle indicazioni di sicurezza. Le persone che utilizzano la macchina devono essere formate e conoscere bene il prodotto, tenendo anche in conside- razione i pericoli che in generale possono derivarne. Oltre a ciò, occorre osservare nei minimi dettagli anche le regole valide per la prevenzione di incidenti. Inoltre, si devono tenere anche in considerazione altre regole generali dettate dalla medicina del lavoro e relative alla sicurezza. Modifiche della macchina escludono completamente l'eventuale supporto del costruttore, i danni che dovessero conseguirne, e comportano la nullità della garanzia. Questa attrezzatura è studiata per l'utilizzo in giardini domestici. AVVISO! Si prega di osservare le norme nazionali per l'utilizzo di seghe a catena! (Sicurezza lavoro, ambiente) RISCHI RESIDUI Anche in presenza di un utilizzo corretto dell'attrezzo rimane sempre un determinato rischio residuo che non può essere escluso. Dal tipo e dalla struttura dell'attrezzo possono derivare i seguenti pericoli potenziali: contatto con la catena non protetta (tagli); improvviso movimento inatteso della barra (tagli); danni all'udito qualora non venga indossata la protezione prescritta; inalazione di particelle pericolose, gas di scarico del motore di combustione; contatto della benzina con la pelle; rumore. È inevitabile che la macchina emetta un determinato livello di rumore. Il lavoro rumoroso al- l'aperto deve essere autorizzato ed è limitato a determinati orari. Rispettare i periodi di pausa. L'ora- rio di lavoro potrebbe dover essere ridotto al minimo indispensabile. Per salvaguardare se stessi e le persone che lavorano nelle vicinanze è necessario indossare una protezione per l'udito adeguata.it Legenda parti 98 2500045_b Vibrazioni Attenzione: Il valore effettivo di emissione di vibrazioni durante l'uso della macchina può discostarsi da quanto specificato nel manuale o dal costruttore. Questo può essere dovuto ai fattori esposti sotto, che devono essere presi in considerazione prima o durante ogni utilizzo: uso corretto della macchina; metodo di taglio del materiale e sua corretta applicazione; conformità dello stato della macchina a quanto previsto; filo dell'attrezzo di taglio; montaggio di maniglie antivibrazione opzionali e corretto fissaggio al corpo della macchina. Se si avverte una sensazione spiacevole o si nota un impallidimento della pelle delle mani mentre si utilizza la macchina, sospendere subito il lavoro. Introdurre pause adeguate. Se non si effettuano pause di lavoro adeguate braccia e mani potrebbero essere oggetto della sindrome da vibrazione. LEGENDA PARTI

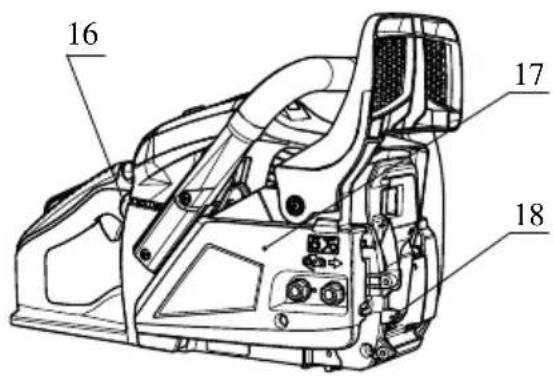

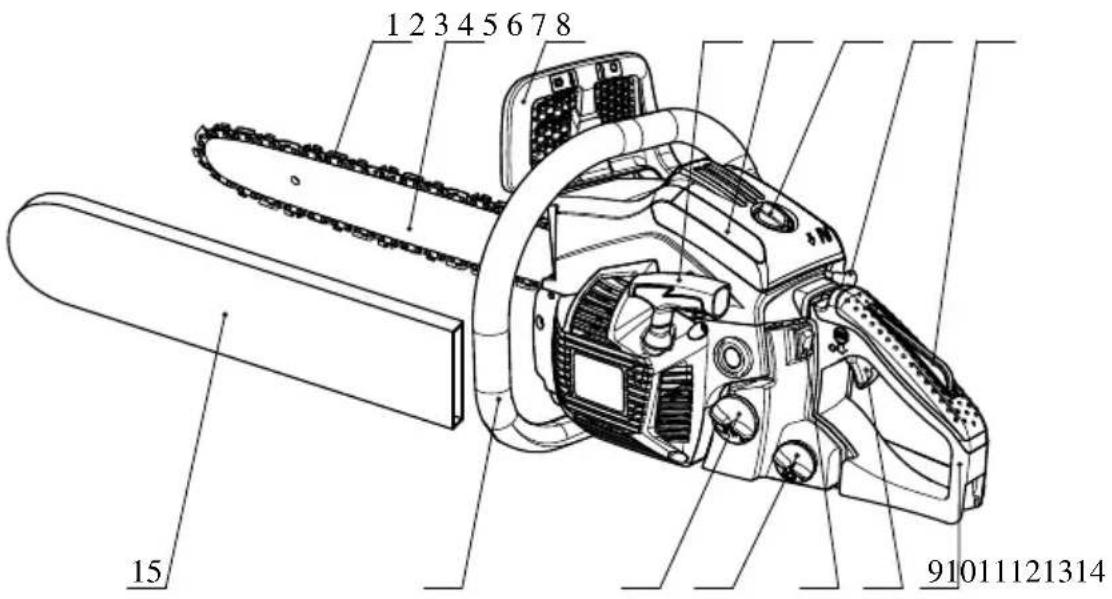

1 Catena 10 Grilletto acceleratore 2 Barra 11 Interruttore motore 3 Paramano frontale 12 Serbatoio dell'olio 4 Impugnatura di avviamento 13 Serbatoio del carburante 5 Coperchio filtro dell'aria 14 Impugnatura frontaleSimboli sulla macchina 2500045_b 99 6 Dado di bloccaggio 15 Fodero barra 7 Manopola dell'aria 16 Bulbo del primer 8 Fermo acceleratore 17 Carter frizione 9 Impugnatura posteriore 18 Rampone

SIMBOLI SULLA MACCHINA

Leggere, capire e attenersi a tutte le avvertenze. Attenzione! Pericolo di contraccolpo. Attenzione al contraccolpo della catena, evitare il contatto con la punta della barra. Non utilizzare la motosega a catena con una mano sola. Utilizzare sempre la motosega a catena con due mani. Indossare sempre una protezione adeguata per udito, vista e capo. Prima di utilizzare la macchina, leggere il manuale d'uso. Quando si utilizza la macchina indossare sempre guanti protettivi ed antivibrazione. Mentre si utilizza la macchina indossare sempre calzature antinfortunistiche e antiscivolo. I simboli relativi all'utilizzo sicuro e alla manutenzione sono riportati in rilievo sulla macchina. Accertarsi di non commettere errori e attenersi a queste indicazioni. Bocchettone di rifornimento "MISCELA" Posizione: vicino al tappo del serbatoio del carburanteit Simboli sulla macchina 100 2500045_b Bocchettone di rifornimento olio catena Posizione: vicino al tappo dell'olio Azionare l'interruttore del motore portandolo in posizione "O", il motore si ferma immedi- atamente. Posizione: dietro, a sinistra dell'impugnatura posteriore Azionare la manopola dell'aria Tirare la manopola verso l'esterno: chiudere l'aria Spingere la manopola verso l'interno: aprire l'aria. Posizione: Coperchio filtro dell'aria Regolare la pompa dell'olio ruotando il perno con un cacciavite. Per aumentare il flusso ruotare verso "MAX", per ridurre il flusso ruotare verso "MIN". Posizione: Fondo del gruppo di alimentazione La vite sotto la "H" regola la miscela alta velocità. Posizione: in alto, a sinistra dell'impugnatura posteriore La vite sotto la "L" regola la miscela bassa velocità Posizione: in alto, a sinistra dell'impugnatura posteriore La vite sopra alla "T" regola il minimo. Posizione: in alto, a sinistra dell'impugnatura posteriore Mostra le direzione in cui il freno catena viene rilasciato (freccia bianca) e attivato (freccia nera). Posizione: Anteriore della rotaia di guida Mostra il senso d'installazione della catena. Posizione: Anteriore della rotaia di guida Livello di rumorosità garantito: – 112 dB per 6238 – 113 dB per 6240 Avvio manuale motorePer un utilizzo sicuro 2500045_b 101

PER UN UTILIZZO SICURO

Prima di utilizzare il prodotto Prima di utilizzare i nostri prodotti leggere attentamente il presente manuale per capire l'uso corretto della macchina. Non utilizzare mai una motosega a catena quando si è affaticati, malati o psicologicamente provati, oppure sotto l'influsso di medicinali che possono causare vertigini o dopo aver assunto alcol o droghe. Utilizzare la motosega a catena solo in aree ben ventilate. Non avviare o mettere in funzione il motore all'interno di una stanza o di un edificio chiusi. I fumi di scarico contengono monossido di carbonio pericoloso. Non svolgere operazioni di taglio con vento forte, maltempo, con scarsa visibilità o temperature estreme. Controllare sempre che l'albero non presenti rami morti che possono cadere durante le operazioni di taglio. Utilizzare calzature antinfortunistiche e antiscivolo, abiti aderenti e dispositivi di protezione per occhi, udito e testa. Utilizzare guanti antivibrazione. Si ritiene che una condizione definita sin- drome di Raynaud, che colpisce le dita di determinati individui, possa essere indotta dall'es- posizione a vibrazioni e freddo. Perdita di colore e intorpidimento delle dita. Si raccomanda fortemente di adottare le seguenti precauzioni, in quanto non si conosce la soglia minima di esposizione che fa scattare il disturbo. Mantenere il corpo al caldo, specialmente testa, collo, piedi, caviglie, mani e polsi. Mantenere una buona circolazione sanguigna svolgendo vigorosi esercizi con le braccia durante frequenti pause ed evitando di fumare. Mantenere la catena della motosega affilata e sottoporre la macchina, incluso il sistema anti-vibrazione, a regolare manutenzione. Se non affilata, la catena allunga i tempi di taglio e la pressione attraverso il legno potenzia le vibrazioni trasmesse alle mani. Una motosega con componenti allentati o con respingenti anti-vibrazione danneggiati o usurati tenderà a presentare anche livelli di vibrazione superiori. Limitare le ore di utilizzo. Tutte le precauzioni menzionate sopra non garantiscono l'esclusione della malattia di Raynaud o della sindrome del tunnel carpale. Pertanto, utilizzatori continuativi o frequenti dovrebbero monitorare da vicino la condizione delle dita delle proprie mani. Se compare uno qualsiasi dei succitati sintomi, consultare immediatamente un medico. Prestare sempre la massima attenzione nel manipolare carburante. Asciugare il carburante eventualmente versato e quindi, prima di avviare il motore, spostare la motosega a catena di almeno 3 m dal punto di rifornimento. Eliminare tutte le fonti di scintille o fiamma (sigarette accese, fiamme vive oppure lavoro che può causare scintille) dalle aree in cui viene miscelato, versato o stoccato il carburante. Non fumare mentre si maneggia carburante oppure mentre si utilizza la motosega a catena. Non consentire ad altre persone di trattenersi vicino alla motosega quando viene avviato il mo- tore oppure durante le operazioni di taglio del legno. Mantenere passanti e animali al di fuori dell'area di lavoro. Bambini, animali e passanti devono mantenere una distanza minima di 10 m quando si avvia oppure si utilizza la motosega. Iniziare il taglio solo una volta che l'area di lavoro è sgombra, si è raggiunta una stabilità sicura e si è identificata una via di ritirata dall'albero in caduta. Quando il motore è in funzione impugnare sempre saldamente la motosega con entrambe le mani. Adottare una presa salda con pollice e dita attorno alle impugnature della motosega. Mantenere tutte le parti del corpo lontane dalla motosega quando il motore è in funzione. Prima di avviare il motore, assicurarsi che la motosega non si trovi a contatto con nulla. Trasportare sempre la motosega a motore fermo, con barra e catena al'indietro e con la marmitta lontano dal corpo. Ispezionare la motosega prima di ogni utilizzo accertandosi che non presenti parti usurate, al- lentate o cambiate. Non mettere in funzione la motosega se danneggiata, regolata male o non assemblata in modo completo e sicuro. Assicurarsi che la catena si fermi quando il grilletto di controllo dell'acceleratore viene rilasciato.it Per un utilizzo sicuro 102 2500045_b Tutti gli interventi di manutenzione sulla motosega diversi dalle voci elencate nel Manuale d'uso devono essere svolti da personale di assistenza competente (es., se per rimuovere il volano vengono utilizzati strumenti inadatti oppure se viene utilizzato un attrezzo sbagliato per trattenere il volano al fine di rimuovere la frizione, potrebbero verificarsi danni strutturali con la conseguenza di un'avaria completa del volano stesso). Prima di deporre la macchina spegnere sempre il motore. Utilizzare estrema attenzione quando si tagliano macchia e sterpi di piccole dimensioni perché il materiale sottile può catturare la catena e causare un effetto "frusta" sull'operatore oppure fargli perdere l'equilibrio. Nel tagliare un ramo sotto tensione attenzione a eventuali contraccolpi e a non essere colpiti quando la tensione nelle fibre di legno viene rilasciata. Mantenere le impugnature asciutte, pulite ed esenti da olio o miscela di carburante. Protezione da contraccolpo. Il contraccolpo è un movimento verso l'alto della barra che si verifica quando la catena entra in contatto con un oggetto in corrispondenza della punta della barra. Il con- traccolpo può causare una pericolosa perdita di controllo della motosega. Nel trasportare la motosega a catena assicurarsi di posizionare una guaina adeguata sulla barra. Durante il trasporto posizionare in sicurezza la macchina per prevenire la perdita di carburante, danni oppure infortuni. Precauzioni di sicurezza da contraccolpo per gli utenti della motosega a catena AVVISO! Può verificarsi un contraccolpo quando l'estremità o la punta della barra toccano un oggetto oppure quando il legno si chiude e pinza la catena della motosega dentro al taglio. Il contatto con la punta in alcuni casi può provocare una reazione contraria fulminea, spin- gendo la barra verso l'alto e indietro verso l'operatore. Se la catena della sega viene pinzata lungo la sommità della barra può spingerla rapidamente indietro verso l'operatore. Queste reazioni possono causare la perdita del controllo della sega, con la conseguenza di gravi in- fortuni personali. Non fare affidamento esclusivamente sui dispositivi di sicurezza integrati nella motosega. L'utente di una motosega a catena deve intraprendere tutti i passi necessari per impedire che durante i lavori di taglio si verifichino incidenti e infortuni. (1) Con una comprensione basilare del contraccolpo è possibile ridurre o eliminare l'ele- mento di sorpresa. Eventi improvvisi contribuiscono al verificarsi di infortuni. (2) Mantenere una buona presa sulla sega con entrambe le mani: quanto il motore è in fun- zione la mano destra va sull'impugnatura posteriore e la sinistra sull'impugnatura anteriore. Utilizzare una presa salda con pollice e dita attorno alle maniglie della motosega. Una presa salda aiuta a ridurre il contraccolpo e a mantenere il controllo della sega. Non lasciare an- dare. (3) Assicurarsi che l'area in cui si sta svolgendo l'operazione di taglio sia esente da ostru- zioni. Non lasciare che la punta della barra di guida entri in contatto con ceppi, rami o altre ostruzioni che potrebbe colpire mentre si sta utilizzando la macchina. (4) Svolgere le operazioni di taglio ad alti regimi del motore. (5) Non protendere troppo le braccia o effettuare operazioni di taglio al di sopra dell'altezza delle spalle. (6) Seguire le istruzioni di affilatura e manutenzione del costruttore per la catena della sega. (7) Utilizzare solo la barra e le catene di ricambio specificate dal costruttore o equivalenti.Installazione di barra di guida e catena 2500045_b 103 INSTALLAZIONE DI BARRA DI GUIDA E CATENA Un pacchetto standard dell'unità sega contiene le parti specificate sotto: (1) Unità di alimentazione (2) Catena (3) Barra (4) Fodero barra (5) Chiave a tubo (6) Lima Aprire la scatola e installare la barra e la catena sull'unità di alimenta- zione come segue. AVVISO! La catena presenta profili molto taglienti. Utilizzare guanti pro- tettivi di sicurezza. 1 Tirare la protezione verso l'impugnatura anteriore per verificare che il freno della catena non sia attivo. 2 Allentare due ghiere (12), quindi rimuovere il carter frizione (13) e il distanziale (11). 3 Ingranare la catena sul pignone e, mentre si installa la catena attorno alla barra, montare la barra sull'unità di alimentazione. Montare la ghiera tendicatena (8) nel foro inferiore (7) della barra, quindi install- are il carter frizione e stringere a mano la ghiera di montaggio. Assi- curarsi che il perno (9) sul carter frizione si sia inserito nel foro (10) del basamento motore. (7) Foro (8) Ghiera tendicatena (9) Carter frizione (10) Foro (11) Distanziale (12)Carter frizione (13) Ghiere ADVICE Prestare attenzione alla giusta direzione della catena. (1) Senso del movimentoit Carburante e olio catena 104 2500045_b 1 Montare la barra quindi installare la catena attorno alla barra e al pignone. 2 Montare la ghiera tendicatena nel foro inferiore della barra, quindi installare il carter catena e stringere a mano la ghiera di montaggio. 3 Tenendo alta la punta della barra, regolare la tensione della catena ruotando il tendicatena fino a che le fascette di fissaggio toccano il fondo della guida della barra. 4 Stringere bene le ghiere mantenendo la punta della barra verso l'alto (12 ~ 15 Nm). Quindi controllare che la catena ruoti in modo fluido e che la tensione sia corretta muovendola manualmente. Se neces- sario, registrare con la copertura della catena allentata. 5 Stringere la vite tendicatena. (1) Allentare (2) Stringere (3) Vite di regolazione della tensione catena ATTENZIONE! È molto importante mantenere una corretta tensione della ca- tena. Una tensione scorretta può causare una rapida usura della barra o l'uscita della catena dalle guide. Specialmente se si uti- lizza una catena nuova è opportuno prendersene buona cura dal momento che all'inizio potrebbe essere soggetta ad asses- tamento. Il rampone è parte integrante della motosega. Deve essere avvi- tato sulla motosega prima del primo utilizzo. Fissare il rampone con due viti sul lato frontale della motosega a catena.

CARBURANTE E OLIO CATENA

CARBURANTE I motori sono lubrificati da un olio formulato specificamente per l'uso con motori a scoppio a 2 tempi raffreddati ad aria. Se non è disponibile olio, utilizzare un olio di qualità con antiossidante aggiunto espressa- mente destinato all'uso per motori a due tempi raffreddati ad aria.

RAPPORTO DI MISCELAZIONE CONSIGLIATO BENZINA 40: OLIO

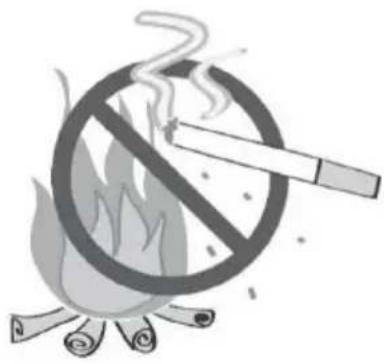

(qualità JASO FC oppure ISO EGC formulata per motori a due tempi raffreddati ad aria). Questi motori sono certificati per funzionare con benzina senza piombo.Carburante e olio catena 2500045_b 105 AVVISO! Il carburante è altamente infiammabile. Non fumare o avvicinare fiamme o scintille al carburante. ATTENZIONE!

1 CARBURANTE SENZA OLIO (BENZINA GREZZA) –

Causa molto rapidamente gravi danni ai componenti interni del motore 2 OLIO DA UTILIZZARE PER MOTORI A 4 TEMPI oppure MOTORI A 2 TEMPI RAFFREDDATI AD ACQUA – Può causare l'adulterazione della candela, il blocco della porta di scarico oppure il grippaggio dell'anello del pistone.

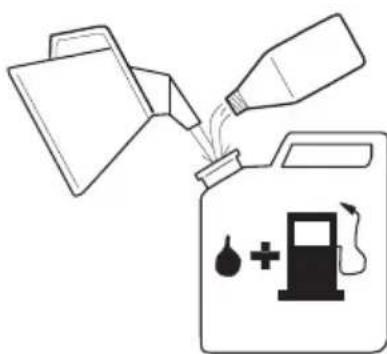

COME MISCELARE IL CARBURANTE

1 Misurare le quantità di benzina e olio da miscelare. 2 Mettere della benzina in un apposito contenitore approvato pu- lito. 3 Versare dentro tutto l'olio e agitare bene. 4 Versare il resto della benzina e agitare bene per almeno un mi- nuto. 5 Applicare un'indicazione chiara sull'esterno del contenitore per evitare di mescolare con benzina o altri contenitori.

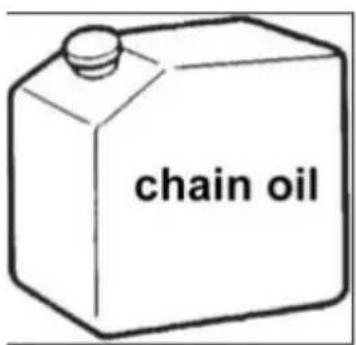

Utilizzare l'olio specifico per catena tutto l'anno. ADVICE Non utilizzare olio esausto o rigenerato che può causare danni alla pompa.it Funzionamento 106 2500045_b FUNZIONAMENTO

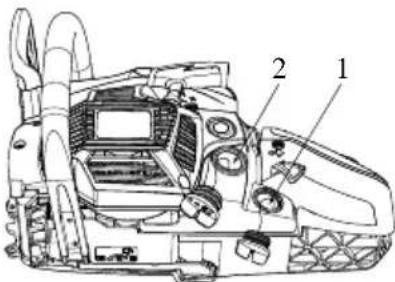

AVVIAMENTO MOTORE 1 Svitare e rimuovere il tappo della benzina e il tappo dell'olio. Ap- poggiare il tappo in un luogo esente da polvere. 2 Mettere il carburante nel serbatoio e versare l'olio per catena nel serbatoio fino all'80% della capacità. 3 Stringere il tappo del carburante e il tappo dell'olio in modo sicuro e asciugare l'eventuale carburante versato attorno all'unità. 4 Portare l'interruttore in posizione "I". 5 Spingere il bulbo del primer fino a che vi entra del carburante (1) Olio (4) Bulbo del primer (2) Carburante (5) Manopola dell'aria (3) Interruttore motore 6 Tirare verso l'esterno la manopola dell'aria. L'aria si chiude e il grilletto dell'acceleratore viene quindi portato nella posizione di partenza. ADVICE Quando si riavvia subito dopo aver fermato il motore, portare la manopola dell'aria in posizione di apertura. ADVICE Dopo essere stata estratta, la manopola dell'aria non torna nella posizione di funzionamento neppure se si preme il grilletto del- l'acceleratore oppure se si spinge verso il basso la manopola con le dita. Quando si desidera riportare la manopola in posizione di esercizio, premere il grilletto dell'acceleratore. 1 Per attivare il freno catena premere il paramano anteriore dell'im- pugnatura in basso, verso il lato anteriore. 1 Trattenendo saldamente l'unità della motosega al suolo, tirare con forza la fune dell'avviamento. 1 Quando si verifica l'accensione, premere il grilletto dell'acceleratore per consentire alla manopola dell'aria di tornare in posizione d'eser- cizio e tirare ancora l'impugnatura di avviamento per far partire il mo- tore. 2 Per rilasciare il freno tirare in alto il paramano frontale verso l'im- pugnatura anteriore. Quindi consentire al motore di riscaldarsi con la leva leggermente tirata.Funzionamento 2500045_b 107 AVVISO! Prima di avviare il motore, assicurarsi che la motosega non si trovi in contatto con nulla. Prima di ogni avviamento assicurarsi che il freno della catena sia sempre attivato.

CONTROLLARE L'ALIMENTAZIONE OLIO

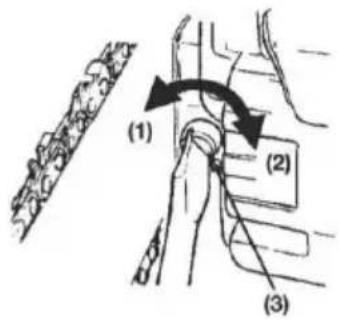

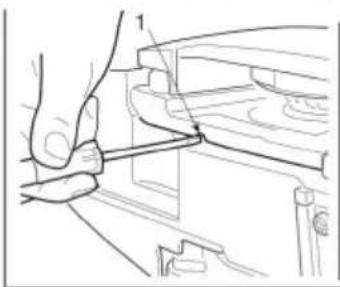

Dopo aver avviato il motore, far funzionare la catena a velocità media e controllare se viene sparso olio come illustrato in figura. Il flusso dell'olio per catena può essere modificato inserendo un cac- ciavite nel foro sul fondo del lato frizione. Regolare in base alla proprie condizioni di lavoro. (1) Albero di regolazione flusso dell'olio per catena Rotazione albero in senso antiorario – flusso ricco; rotazione albero in senso orario – flusso magro. ATTENZIONE! Il serbatoio dell'olio deve svuotarsi progressivamente mano a mano che viene utilizzato il carburante. Assicurarsi di riempire nuovamente il serbatoio dell'olio ogni volta che si fa rifornimento alla motosega.

CONTROLLO FUNZIONALE DELLA FRIZIONE

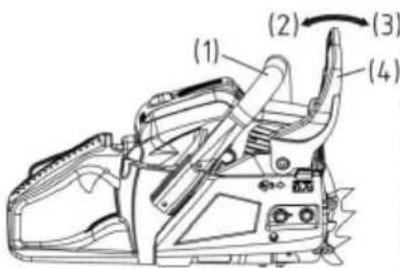

Prima di ogni utilizzo è necessario confermare che non ci sono movimenti della catena quando la motosega funziona al minimo. AVVISO! Quando è in funzione, la macchina deve sempre essere tratte- nuta saldamente con entrambe le mani, la sinistra sull'impugna- tura anteriore e la destra sull'impugnatura posteriore, anche se l'operatore è mancino. FRENO CATENA Il freno catena è un dispositivo che arresta la catena istantaneamente qualora la motosega rinculi a causa del contraccolpo. Normalmente il freno viene attivato in automatico dalla forza inerziale. Può essere attivato anche manualmente spingendo la leva del freno (paramano anteriore) in basso, verso il lato frontale. Quando il freno è in funzione, un cono bianco sporge dalla base della leva del freno. (1) Impugnatura frontale (2) Sblocco (3) Freno (4) Paramano frontale Per sbloccare il freno, tirare in su il paramano verso l'impugnatura fron- tale fino a sentire uno scatto.it Funzionamento 108 2500045_b AVVISO! Quando il freno è in funzione, rilasciare la leva dell'acceleratore per rallentare la velocità del motore. Il funzionamento continuo con il freno innestato genera calore dalla frizione e può causare problemi. Assicurarsi di confermare il funzionamento dei freni mediante un'ispe- zione giornaliera. Come confermare:

1) spegnere il motore.

2) Tenendo la motosega a catena orizzontale, togliere la mano dalla im-

pugnatura anteriore, battere la punta della barra su un ceppo oppure un pezzo di legno e confermare il funzionamento del freno. Il livello di fun- zionamento varia in base alla dimensione della barra. In caso il freno non sia efficace, chiedere al proprio rivenditore di svolgere un'ispezione e una riparazione.

MECCANISMO ANTICONGELAMENTO DEL CARBURATORE

Utilizzare le motoseghe a catena a temperature di 0–5 °C in periodi di forte umidità può dare luogo alla formazione di ghiaccio all'interno del carburatore e questo a sua volta può causare una riduzione della po- tenza in uscita del motore o impedire al motore di funzionare in modo fluido. (1) Carter cilindro (2) simbolo “Sole” (3) simbolo “Neve” (a) Modalità operativa normale (b) Modalità antigelo. Questo prodotto è stato pro- gettato appositamente con una fenditura di ventilazione sul lato destro della superficie del carter cilindro per consentire di fornire aria calda al motore e in questo modo prevenire la formazione di ghiaccio. In circos- tanze normali il prodotto dovrebbe essere utilizzato nella normale mo- dalità operativa, ossia nella modalità impostata al momento della spedi- zione. Tuttavia, quando esiste la possibilità che si formi del ghiaccio, l'unità dovrebbe essere impostata per funzionare in modalità antigelo prima dell'uso. Continuare a utilizzare il prodotto nella modalità antigelo an- che quando le temperature sono salite e tornate normali può dare luogo ad un avviamento errato del motore oppure a un'incapacità del motore di funzionare alla normale velocità e per questo motivo, se non c'è il ri- schio che si formi del ghiaccio, si deve sempre essere sicuri di tornare alla normale modalità operativa.Segare 2500045_b 109 COME PASSARE DA UNA MODALITÀ OPERATIVA A UN'ALTRA (1) Carter cilindro (2) Manopola dell'aria (3) Tappo antighiaccio 1 Azionare l'apposito interruttore per spegnere il motore. 2 Rimuovere il coperchio del filtro dell'aria, rimuovere il filtro dell'aria e quindi rimuovere la manopola dell'aria dal carter cilindro. 3 Allentare le viti che trattengono il carter cilindro al suo posto (ossia le tre viti all'interno e la vite all'esterno del carter), quindi rimuovere il carter cilindro. 4 Con le dita premere il tappo antighiaccio disposto sul lato destro del carter cilindro per rimuovere il tappo antighiaccio. 5 Regolare il tappo antighiaccio in modo che il simbolo “neve” sia ri- volto verso l'alto e quindi riportarlo nella posizione originale del carter cilindro. 6 Fissare il carter cilindro nella sua posizione originale e quindi fissare tutte le altre parti nelle loro rispettive posizioni.

1 Rilasciare l'interruttore dell'acceleratore per consentire al motore di girare al minimo per alcuni minuti. 2 Portare l'interruttore nella posizione “O” (STOP). (1) Interruttore motore SEGARE AVVISO! Prima di procedere con il lavoro, si raccomanda di leggere la se- zione "Per un utilizzo sicuro", dove si raccomanda di fare prima pratica con tronchi semplici. Questo aiuta anche ad abituarsi alla macchina. Seguire sempre tutte le regolamentazioni di sicurezza che possono li- mitare l'uso della macchina. Attenersi sempre a tutte le norme di sicurezza. La motosega a catena deve essere utilizzata solo per tagliare legno. È proibito tagliare altri tipi di materiale. Vibrazioni e contraccolpo variano a seconda dei diversi materiali e nel caso in cui i requisiti delle norme di sicurezza non ven- gano rispettati. Non utilizzare la motosega a catena come leva per sol- levare, muovere o spaccare oggetti. Non bloccarla su supporti fissi. È proibito collegare alla presa di forza utensili o applicazioni non specifi- cati dal produttore. Non è necessario forzare la sega dentro al taglio. Applicare solo una leggera pressione mentre il motore funziona a pieno regime. Si raccomanda un'ispezione quotidiana prima dell'uso e dopo cadute o altri impatti per identificare eventuali danni o guasti significativi.it Segare 110 2500045_b Far funzionare il motore con la catena catturata in un taglio può dan- neggiare il sistema della frizione. Quando la catena della sega è presa nel taglio, non cercare di estrarla con la forza, ma utilizzare un cuneo o una leva per aprire il taglio. Protezione dal contraccolpo Questa motosega è dotata anche di un freno che, se utilizzato corret- tamente, in caso di contraccolpo arresta la catena. Prima di ogni uti- lizzo controllare il funzionamento del freno catena facendo funzionare la sega a pieno regime per 1 o 2 secondi e spingendo in avanti il para- mano anteriore. La catena deve arrestarsi immediatamente con il mo- tore a piena velocità. Se la catena è lenta a fermarsi o non si ferma, so- stituire il nastro del freno e il tamburo della frizione prima dell'uso. Per mantenere il corretto livello di sicurezza da contraccolpo di questa sega è di estrema importanza controllare il funzionamento del freno ca- tena prima di ogni utilizzo e che la catena sia affilata. Rimozione dei dispositivi di sicurezza, manutenzione inadeguata o sostituzione scor- retta della barra o della catena possono incrementare il rischio di gravi infortuni dovuti a contraccolpo. Abbattimento di un albero 1 Decidere la direzione di caduta prendendo in considerazione vento, inclinazione dell'albero, posizione di rami pesanti, agevolezza del la- voro dopo l'abbattimento ed altri fattori. 2 Nello sgomberare l'area attorno all'albero, assicurarsi di ottenere una buona stabilità e di avere una via di ritirata. 3 Realizzare un taglio a cuneo a un terzo dell'altezza nell'albero sul lato da cui cadrà. 4 Realizzare un taglio di abbattimento sul lato opposto a quello del cuneo. AVVISO! Quando si abbatte un albero, assicurarsi di avvisare del pericolo gli operai nelle vicinanze. (A) Taglio a cuneo (B) Taglio di abbattimento Taglio di tronchi e rami AVVISO! 1 Assicurarsi sempre di mantenere la massima stabilità sulle gambe e dell'albero. 2 Attenzione al possibile rotolamento del tronco tagliato. 3 Per evitare il contraccolpo della motosega leggere le istru- zioni nella sezione "Per un utilizzo sicuro". Prima di iniziare il lavoro, controllare la direzione della freccia di flessione all'interno del tronco che si intende tagliare. Per impedire che la barra di guida rimanga catturata nel taglio terminare sempre di tagliare dal lato opposto della direzione di fles- sione.Segare 2500045_b 111 Taglio di un tronco non appoggiato su supporti Segare fino a metà, quindi far rotolare il tronco e tagliare sul lato op- posto. Taglio di un tronco appoggiato su supporti Nell'area A della figura in alto a destra, segare dal fondo verso l'alto fino a un terzo e terminare l'operazione segando dalla sommità verso il basso. Nell'area B, segare dalla sommità verso il basso per un terzo e finire segando dall'alto verso il fondo. Sramatura di un albero abbattuto Per prima cosa controllare com'è piegato il ramo. Quindi realizzare un taglio superficiale sul lato in tensione per impedire che il ramo si strappi. Tagliare attraverso il lato in tensione. AVVISO! Ricordare che un ramo tagliato può dare un colpo di frusta al- l'indietro. Potatura Tagliare dal fondo verso l'alto, finire dal basso verso la sommità. AVVISO! 1 Non utilizzare un appoggio instabile o una scala. 2 Non sporgersi eccessivamente. 3 Non effettuare operazioni di taglio sopra l'altezza delle spalle. 4 Utilizzare sempre entrambe le mani per tenere la sega. AVVISO! Quando si utilizza la motosega a catena su un tronco il rampone deve sempre essere installato. Spingere il rampone nel tronco utilizzando l'impugnatura posteriore. Spingere l'impugnatura an- teriore nella direzione della linea di taglio. Il rampone deve rima- nere impostato per guidare ulteriormente la sega, se necessa- rio. Utilizzare il rampone quando si tagliano alberi e rami grossi può garantire la sicurezza e inoltre ridurre non solo la forza im- piegata per svolgere il lavoro ma anche e il livello di vibrazioni. Se c'è barriera tra il materiale di taglio e la motosega a catena, spegnere la macchina. Attendere fino a che si ferma completa- mente. Indossare i guanti protettivi e rimuovere la barriera. Se è necessario rimuovere la catena, seguire le istruzioni d'installa- zione specifiche del manuale. Dopo la pulizia e la nuova instal- lazione è necessario svolgere una prova. Se si rilevano vibra- zioni o rumore meccanico, sospendere l'uso e contattare il pro- prio rivenditore.it Manutenzione 112 2500045_b MANUTENZIONE AVVISO! Prima di pulire, ispezionare o riparare l'unità, assicurarsi che il motore si sia fermato e sia freddo. Per prevenire un avviamento accidentale, scollegare la candela. Per svolgere la regolare manutenzione, le procedure precedenti il fun- zionamento e le routine di manutenzione quotidiane seguire le istruzioni specifiche. Una manutenzione scorretta può dare luogo a seri danni alla macchina. Manutenzione dopo ogni utilizzo

Per togliere la polvere sulla superficie del filtro basta battere un angolo contro una superficie dura. Per rimuovere la sporcizia tra le maglie, divi- dere il filtro a metà e spazzolare. Se si utilizza aria compressa, soffiare dall'interno. Per riassemblare le metà del filtro, premere il bordino fino a che scatta.

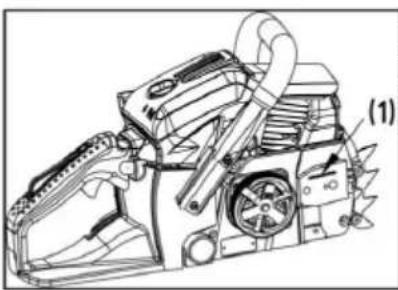

2. Porta lubrificazione

Smontare la guida e controllare che la porta lubrificazione non sia inta- sata. (1) Porta lubrificazione

Una volta smontata la barra, rimuovere la polvere di segatura nella sca- nalatura e dalla porta lubrificazione. Ingrassare il pignone anteriore dalla porta di alimentazione sulla punta della barra. (1) Porta lubrificazione (2) Porta per il grasso (3) Pignone

Controllare che non ci siano perdite di carburante, fissaggi allentati e danni a parti importanti, specialmente ai giunti delle impugnature e al sistema di montaggio della barra. Se si riscontrano dei guasti, prima di utilizzare ancora la macchina assicurarsi di ripararli.Manutenzione 2500045_b 113 Punti di assistenza periodica

1. Alette del cilindro

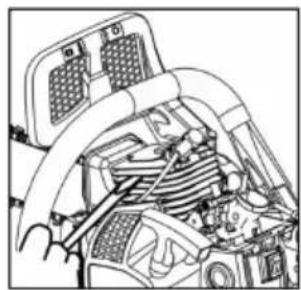

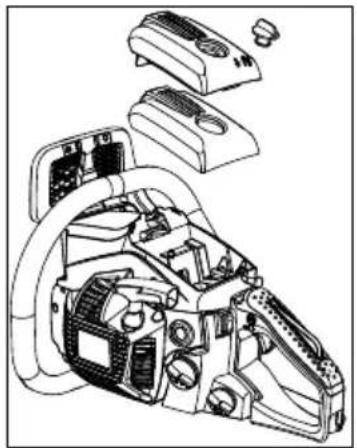

Le incrostazioni di polvere tra le alette dei cilindri causano il surriscalda- mento del motore. Dopo aver rimosso il filtro dell'aria e il carter cilindro controllare e pulire periodicamente le alette del cilindro. Nell'installare il carter cilindro, assicurarsi che i cavi dell'interruttore e gli anelli di tenuta siano posizionati correttamente al proprio posto.

2. Filtro del carburante

(a) Estrarre il filtro dalla porta di riempimento utilizzando un uncino di filo metallico. (1) Filtro del carburante (b) Smontare il filtro e lavarlo o, se necessario, sostituirlo con uno nuovo. AVVISO! Dopo aver rimosso il filtro, per trattenere l'estremità del tubo di aspirazione utilizzare un estrattore. Nell'assemblare il filtro, assicurarsi di non consentire alle fibre del filtro o a polvere di penetrare all'interno del tubo di aspirazione.

Pulire gli elettrodi con una spazzola metallica e, se necessario, ripristi- nare la luce a 0,65 mm. Tipo di candela: NHSP LD L8RTF, CHAMPION RCJ7Y oppure NGK BPMR7A

Controllare la presenza di cricche e usura eccessiva che interferiscono con l'azionamento della catena. Se l'usura è considerevole, sostituire con un pezzo nuovo. Mai installare una catena nuova su un pignone usurato, oppure una catena usurata su un pignone nuovo.

5. Ammortizzatori anteriore e posteriore

Se la parte adesiva è staccata oppure se si osservano crepe sulla parte in gomma, sostituire. Se l'interno dell'ammortizzatore posteriore è stato colpito dal bullone del dispositivo di arresto e la luce è aumentata, sosti- tuire. AVVISO! Utilizzare solo i ricambi specificati nel presente manuale. Utiliz- zare ricambi differenti può causare gravi infortuni.it Manutenzione della catena e della barra 114 2500045_b

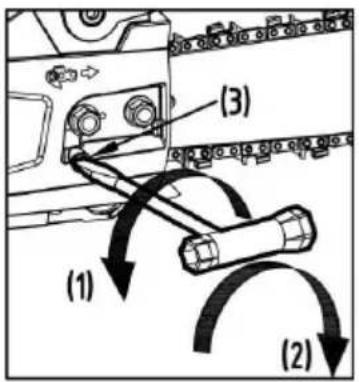

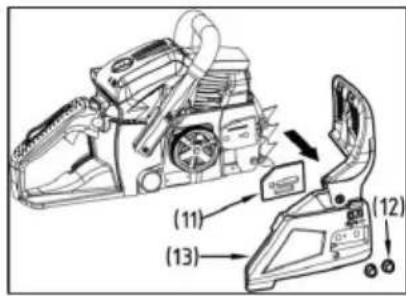

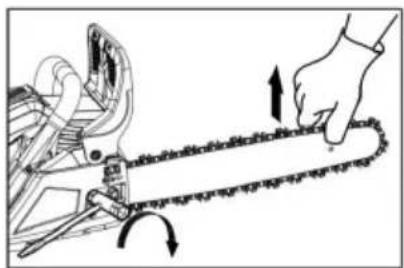

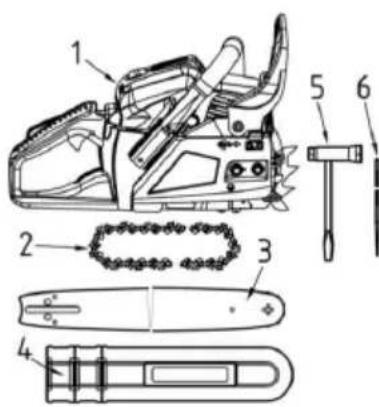

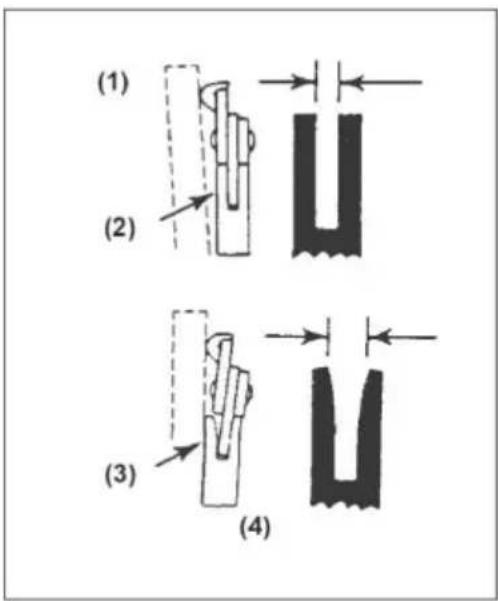

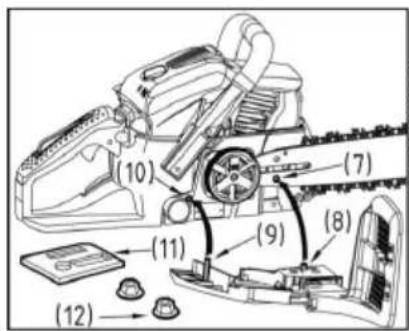

MANUTENZIONE DELLA CATENA E DELLA BARRA

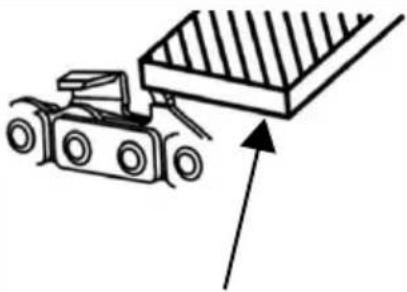

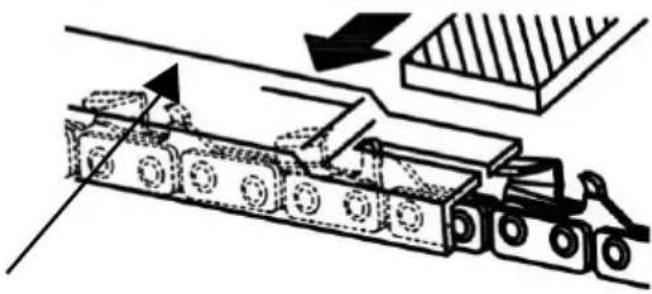

Catena AVVISO! Per un funzionamento fluido e sicuro è molto importante mantenere i taglienti sempre affilati. I taglienti richiedono di essere affilati se: la segatura diventa simile a polvere per affondare la motosega serve più forza il taglio non entra diritto le vibrazioni aumentano il consumo di carburante aumenta. Parametri di impostazione taglienti: AVVISO! assicurarsi di indossare guanti antinfortunistici. Prima dell'affilatura: Assicurarsi che la catena venga trattenuta saldamente. Assicurarsi che il motore si sia fermato. Utilizzare una lima sferica della dimensione giusta per la catena. Tipo di catena: 6238: Oregon 91P 6240: Oregon 91P Dimensione lima: 5/32” (4,0 mm) per 91P. Collocare la lima sul tagliente e spingere diritto in avanti. Mantenere la posizione della lima come illustrato. Dopo aver registrato ciascun tagliente, controllare il calibro di profondità e limarlo al livello corretto, come illustrato. AVVISO! Assicurarsi di arrotondare il bordo anteriore per ridurre la possibilità di contraccolpo o di rottura delle fascette. Assicurarsi che ogni tagliente presenti la lunghezza e l'angolo di attacco illustrati. Tipo di catena Diametro lima Angolo pias- tra superiore Angolo inferiore Angolo di attacco testa (55°) Standard profon- dimetroManutenzione della catena e della barra 2500045_b 115 Angolo di rota- zione morsa Angolo di incli- nazione morsa Angolo di at- tacco laterale 91P 5/32" 30° 0° 80° 0,025" 95VPX 3/16" 30° 10° 80° 0,025" Profondimetro Lima Barra Se necessario rovesciare la barra per prevenire l'usura parziale. La guida della barra deve sempre essere un quadrato. Controllare il grado di usura della guida della barra. Applicare un regolo alla barra e all'esterno di un tagliente. Se si osserva uno spazio tra di loro, la guida è normale. Diversa- mente, la guida della barra è usurata. In questo caso la barra richiede una correzione o una so- stituzione. (1) Regolo (2) Spazio (3) Spazio assente (4) Mecca- nismi di in- clinazione catenait Rimessaggio 116 2500045_b AVVISO! La tabella contiene un elenco di tutte le possibili combinazioni tra barra e catena, indicando quelle che possono essere utilizzate su ciascuna macchina, contraddistinte con il simbolo “*”. Passo Barra Catena Modello di moto- sega a catena Pollici Lunghezza pollici/cm Larghezza gola pollici/mm Codice Codice 6238 6240 3/8” 14”/35 cm 0,050”/1,3 mm Oregon 140SDEA041 Oregon 91P053X

Per la sostituzione utilizzare esclusivamente le barre e le catene specificate sopra. Se si utilizzano com- binazioni non approvate possono verificarsi gravi infortuni o danni alla macchina. RIMESSAGGIO 1 Svuotare il serbatoio del carburante e far funzionare il motore fino a esaurimento del carburante. 2 Svuotare il serbatoio dell'olio. 3 Pulire l'intera unità. 4 Stoccare l'unità in un luogo asciutto fuori dalla portata dei bambini.

SMALTIMENTO RIFIUTI E PROTEZIONE AMBIENTALE

Non smaltire mai residui di lubrificante per la catena o miscela per motore a due tempi negli scarichi domestici né disperderli a terra. Smaltirli in modo corretto ed ecologico, ossia presso un punto di raccolta specifico o una discarica. Se in futuro la macchina dovesse divenire inservibile oppure non ce ne fosse più bisogno, non smaltire il dispositivo insieme ai rifiuti domestici, ma in modo compatibile con le normative ambientali. Svuotare accuratamente i serbatoi dell'olio/lubrificante e del carburante, quindi smaltire i residui presso un punto di raccolta specifico o una discarica. Si prega anche di smaltire il dispositivo stesso presso un punto di raccolta/riciclaggio specifico. Così facendo, le parti di plastica e metallo possono essere separate e riciclate. Informazioni relative allo smaltimento di materiali e dispositivi sono disponibili presso l'ammi- nistrazione locale.

Controllare che il carburante non contenga acqua oppure che la miscela non sia sotto lo standard Sostituire con carburante ade- guato

1) Mancato avviamento

AVVISO! Assicurarsi che il sistema antighiac- cio non sia in fun- zione. Controllare che la candela non si sia inumidita Rimuovere e asciugare la candela, quindi tirare nuovamente l'impugnatura di avviamento senza ariaGuida alla risoluzione di problemi 2500045_b 117

PROBLEMA CAUSA RIMEDIO

Controllare l'iniezione Sostituire con una candela nuova Controllare che il carburante non contenga acqua oppure che la miscela non sia sotto lo standard Sostituire con carburante ade- guato Controllare che il filtro dell'a- ria e il filtro del carburante non siano intasati Pulire

2) Mancanza di potenza /

accelerazione scarsa / mi- nimo irregolare Controllare che il carburatore non sia regolato male Regolare nuovamente le spine dello spruzzatore Controllare che la qualità del- l'olio non sia sotto standard Sostituire3) L'olio non esce Controllare il passaggio dell'o- lio e che le porte non siano in- tasate Pulire Se l'unità sembra richiedere ulteriore assistenza, consultare un centro di assistenza autorizzato nella propria area.it Specifiche 118 2500045_b SPECIFICHE Tipo 6238 6240 N. art. 127387 127392 Cilindrata 37,2 cm

Max. potenza motore 1,2 kW 1,5 kW Lunghezza barra (OREGON) 35 cm 140SDEA041 40 cm 160SDEA041 Lunghezza di taglio utile 33 cm 37 cm Catena (OREGON) 91P053X 91P057X Spessore di azionamento collega cali- bro 1,27 mm 1,27 mm Passo - pignone catena 3/8" 3/8" Numero denti trasmissione 6z/6T 6z/6T Freno catena sì sì Velocità di rotazione al minimo 3100 ± 300 r/min 3100 ± 300 r/min Max. velocità di rotazione (con access- orio di taglio) 11000 r/min 11000 r/min Max. Velocità catena 21 m/s 21 m/s Capacità serbatoio del carburante 390 ml 390 ml Capacità serbatoio dell'olio catena 210 ml 210 ml Rapporto miscela 40:1 40:1 Peso netto senza catena e barra, ser- batoi vuoti 4,6 kg 4,6 kg Consumo di carburante alla massima potenza motore 450 g/kWh 450 g/kWh Livello di potenza sonora L

Livello di rumorosità garantito L

(2000/14/EC+2005/88/EC) 112 dB(A) 113 dB(A)Garanzia 2500045_b 119 GARANZIA A nostra discrezione eliminiamo - tramite riparazione o sostituzione- eventuali difetti nei materiali o vizi di produzione presenti nell’apparecchio nel termine legale di prescrizione dei relativi diritti di reclamo. Il termine di prescrizione è determinato in base alla legge vigente nel paese in cui l’apparecchio è stato acquistato. Il nostro impegno di garanzia è valido esclusiva- mentese si verificano le seguenti condizioni: uso corretto dell’apparecchio rispetto delle istruzioni per l’uso utilizzo di pezzi di ricambio originali La garanzia perde validità in caso di: tentativi di riparazione dell’apparecchio modifiche tecniche dell’apparecchio utilizzo non conforme (es. utilizzo commerciale o comunale) Sono esclusi dalla garanzia: danni alla verniciatura imputabili alla normale usura Parti soggette a usura contrassegnate nella scheda dei pezzi di ricambio con un riquadro [xxx xxx (x)] Motori a combustione, per i quali si applicano le condizioni di garanzia separate del produttore in questione La garanzia comincia con l’acquisto da parte del primo utente finale. Farà fede la data sullo scontrino originale. Per usufruire della garanzia in caso di necessità rivolgersi al proprio rivenditore o al centro assistenza clienti autorizzato più vicino presentando questa dichiarazione di garanzia e la prova d’ac- quisto. Il presente impegno di garanzia non modifica i diritti legali di reclamo per vizi dell’acquirente nei confronti del venditore.

DICHIARAZIONE DI CONFORMITÀ CE

A questo mezzo dichiariamo che questo prodotto, nella forma in cui viene commercializzato, soddisfa i requisiti delle direttive UE armo- nizzate, le norme di sicurezza UE e gli standard specifici del prodotto. Prodotto Costruttore Direttore generale Motosega a catena Numero di serie G4114116 AL-KO Geräte GmbH Ichenhauser Str. 14 D-89359 Kötz Andreas Hedrich Ichenhauser Str. 14 D-89359 Kötz Modello Direttive UE Norme armonizzate 2006/42/CE 2000/14/CE 2014/30/EU

EN ISO 14982:2009 EN ISO 22868:2011 Valutazione di conformità 2000/14/CE Appendice V Organo competente Kötz, 03.05.2016
