NÁVOD NA OBSLUHU P 20SF HITACHI

3) Osobná bezpečnosť

a) Pri používaní elektrického náradia zostaňte pozorný, sústreďte sa na vykonávanú prácu a používajte všetky zmysly. Elektrické náradie nepoužívajte ak ste unavený, alebo ste pod vplyvom drog, alkoholu alebo liekov. Chvíľka nepozornosti počas práce s elektrickým náradím môže spôsobiť vážne osobné poranenie. b) Používajte osobné ochranné pracovné prostriedky. Vždy si nasaďte ochranu na oči. Ochranné prostriedky, akými sú protiprachová maska, protišmykové bezpečnostné topánky, ochranná prilba alebo chrániče sluchu, ktoré sa používajú pre patričné podmienky, znížia vznik osobných poranení.

Zabráňte neúmyselnému spusteniu. Pred pripojením k sieťovému zdroju a/alebo akumulátoru, uchopením alebo prenášaním náradia sa uistite, že vypínač je vo vypnutej polohe. Prenášanie náradia s prstom na vypínači alebo aktivovanie náradia elektrickým prúdom, keď je spínač v zapnutej polohe, privoláva úrazy. d) Pred zapnutím z elektrického náradia odstráňte všetky nastavovacie kľúče alebo skrutkovače. Skrutkovač alebo kľúč, ktorý zostal pripojený k otáčajúcej sa časti elektrického náradia môže spôsobiť osobné poranenie. e) Nepredkláňajte sa. Vždy si zachovajte správnu rovnováhu a zabezpečte správny postoj. Toto umožní lepšie ovládanie elektrického náradia v neočakávaných situáciách. f) Vhodne sa oblečte. Pri práci nenoste voľný odev alebo šperky. Udržujte svoje vlasy a oblečenie v dostatočnej vzdialenosti od pohybujúcich sa častí. Voľné oblečenie, šperky alebo dlhé vlasy sa môžu zachytiť do pohyblivých častí.

Ak je zariadenie vybavené na pripojenie vysávača alebo vrecka na zachytávanie prachu, pripojte ich k náradiu a pri práci ich správne používajte. Používanie zariadení na zachytávanie prachu môže znížiť riziká spôsobené prachom. h) Nedovoľte, aby ste sa vďaka skúsenostiam získaným častým používaním náradí stali príliš sebaistými a ignorovali zásady bezpečnosti. Neopatrné zaobchádzanie môže spôsobiť vážne zranenie v zlomku sekundy.

4) Používanie a starostlivosť o elektrické náradie

a) Elektrické náradie nepreťažujte. Na prácu používajte vždy náradie, ktoré je na ňu určené. Správne elektrické náradie vykoná prácu, na ktorú je určené lepšie a bezpečnejšie. b) Náradie s poškodeným vypínačom, ktorý sa nedá zapnúť alebo vypnúť, nepoužívajte. Akékoľvek náradie, ktoré nemôže byť ovládané vypínačom je nebezpečné a musí sa opraviť. c) Predtým, ako vykonáte akékoľvek úpravy, výmenu príslušenstva alebo skôr, než elektrické náradie odložíte, odpojte ho od zdroja napájania a/alebo odpojte akumulátor, pokiaľ je odnímateľný. Tieto preventívne bezpečnostné opatrenia znižujú riziko náhodného spustenia elektrického náradia. d) Nečinné elektrické náradie skladujte mimo dosahu detí a nedovoľte, aby toto elektrické náradie obsluhovali osoby, ktoré nie sú oboznámené s elektrickým náradím alebo s týmto návodom. V rukách neškolených osôb je elektrické náradie nebezpečné.

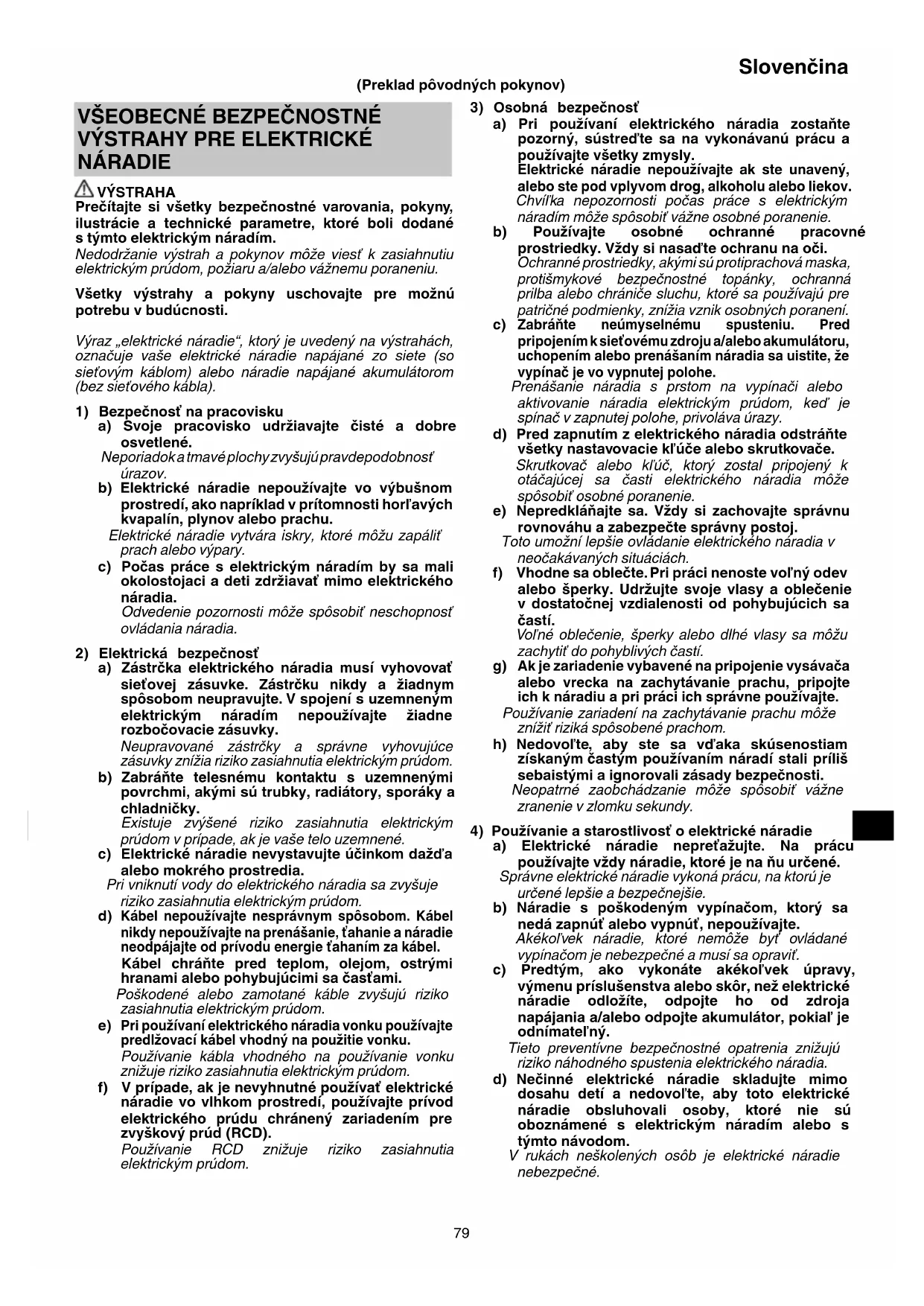

NÁRADIE VÝSTRAHA Prečítajte si všetky bezpečnostné varovania, pokyny, ilustrácie a technické parametre, ktoré boli dodané s týmto elektrickým náradím. Nedodržanie výstrah a pokynov môže viesť k zasiahnutiu elektrickým prúdom, požiaru a/alebo vážnemu poraneniu. Všetky výstrahy a pokyny uschovajte pre možnú potrebu v budúcnosti. Výraz „elektrické náradie“, ktorý je uvedený na výstrahách, označuje vaše elektrické náradie napájané zo siete (so sieťovým káblom) alebo náradie napájané akumulátorom (bez sieťového kábla).

1) Bezpečnosť na pracovisku

a) Svoje pracovisko udržiavajte čisté a dobre osvetlené. Neporiadok a tmavé plochy zvyšujú pravdepodobnosť úrazov. b) Elektrické náradie nepoužívajte vo výbušnom prostredí, ako napríklad v prítomnosti horľavých kvapalín, plynov alebo prachu. Elektrické náradie vytvára iskry, ktoré môžu zapáliť prach alebo výpary. c) Počas práce s elektrickým náradím by sa mali okolostojaci a deti zdržiavať mimo elektrického náradia. Odvedenie pozornosti môže spôsobiť neschopnosť ovládania náradia.

2) Elektrická bezpečnosť

a) Zástrčka elektrického náradia musí vyhovovať sieťovej zásuvke. Zástrčku nikdy a žiadnym spôsobom neupravujte. V spojení s uzemneným elektrickým náradím nepoužívajte žiadne rozbočovacie zásuvky. Neupravované zástrčky a správne vyhovujúce zásuvky znížia riziko zasiahnutia elektrickým prúdom. b) Zabráňte telesnému kontaktu s uzemnenými povrchmi, akými sú trubky, radiátory, sporáky a chladničky. Existuje zvýšené riziko zasiahnutia elektrickým prúdom v prípade, ak je vaše telo uzemnené. c) Elektrické náradie nevystavujte účinkom dažďa alebo mokrého prostredia. Pri vniknutí vody do elektrického náradia sa zvyšuje riziko zasiahnutia elektrickým prúdom.

Kábel nepoužívajte nesprávnym spôsobom. Kábel nikdy nepoužívajte na prenášanie, ťahanie a náradie neodpájajte od prívodu energie ťahaním za kábel. Kábel chráňte pred teplom, olejom, ostrými hranami alebo pohybujúcimi sa časťami. Poškodené alebo zamotané káble zvyšujú riziko zasiahnutia elektrickým prúdom.

Pri používaní elektrického náradia vonku používajte predlžovací kábel vhodný na použitie vonku. Používanie kábla vhodného na používanie vonku znižuje riziko zasiahnutia elektrickým prúdom. f) V prípade, ak je nevyhnutné používať elektrické náradie vo vlhkom prostredí, používajte prívod elektrického prúdu chránený zariadením pre zvyškový prúd (RCD). Používanie RCD znižuje riziko zasiahnutia elektrickým prúdom. (Preklad pôvodných pokynov) 0000BookP20SF.indb790000BookP20SF.indb79 2019/07/2521:48:412019/07/2521:48:4180 Slovenčina e) Vykonávajte údržbu elektrického náradia a príslušenstva. Skontrolujte nesprávne centrovanie alebo zablokovanie pohyblivých častí, poškodenie častí, alebo akékoľvek iné okolnosti, ktoré by mohli ovplyvniť činnosť elektrického náradia. V prípade poškodenia musíte dať elektrické náradie pred ďalším použitím opraviť. Mnohé nehody sú spôsobené práve nesprávne udržiavaným elektrickým náradím. f) Rezný nástroj udržiavajte ostrý a čistý. Správne udržiavaný rezný nástroj s ostrými britmi je menej náchylný na zablokovanie a je ľahšie ovládateľný. g) Elektrické náradie, príslušenstvo, brity náradia atď. používajte v súlade s týmito pokynmi a berte do úvahy pracovné podmienky a charakter vykonávanej práce. Používanie elektrického náradia na iné, než určené činnosti môže viesť k vzniku nebezpečných situácií. h) Rukoväte a uchopovacie povrchy uchovávajte v suchu, čistote a neznečistené olejmi a mazivom. Klzké rukoväte a uchopovacie povrchy neumožňujú bezpečnú manipuláciu a ovládanie náradia v neočakávaných situáciách.

a) Servis na svojom elektrickom náradí nechajte vykonávať len kvalifi kovaným personálom a pri použití jedine originálnych náhradných dielov. Tým sa zabezpečí zachovanie bezpečnosti elektrického náradia.

BEZPEČNOSTNÉ OPATRENIA

Zabráňte prístupu detí a nezainteresovaných osôb. Keď náradie nepoužívate, mali by ste ho uložiť mimo dosahu detí a nezainteresovaných osôb.

nôž zastaví. Odkrytý rotačný rezný nôž môže zachytiť povrch, čo môže viesť k strate kontroly a vážnemu zraneniu.

2. Elektrické náradie držte za izolované povrchy na

uchopenie, pretože sa môže rezný nástroj dostať do kontaktu s vlastným káblom. Pri kontakte so „živým“ vodičom môžu byť kovové časti elektrického nástroja vystavené prúdu a mohli by operátorovi spôsobiť poranenie elektrickým prúdom.

3. Použite svorky alebo iný praktický spôsob na

zaistenie a podopretie obrobku k stabilnej ploche. Držanie obrobku rukou alebo jeho pridržiavanie telom je nestabilné a môže viesť k strate kontroly.

požiadavkám na napájanie, ktoré sú uvedené na typovom štítku výrobku.

2. Skontrolujte, či je vypínač v polohe OFF (VYP.).

Ak pripojíte zástrčku do zásuvky, keď je vypínač v polohe ON (ZAP.), elektrické náradie začne okamžite fungovať, čo môže viesť k vážnym nehodám.

3. Ak je pracovná oblasť mimo zdroja napájania, použite

predlžovací kábel s dostatočnou hrubosťou a menovitým výkonom. Predlžovací kábel by ste mali udržiavať čo najkratší.

4. Pripravte si stabilný drevený pracovný stôl pre

vykonávanie hobľovania. Keďže slabo vyvážený pracovný stôl predstavuje riziko, uistite sa, že je stôl pevne postavený na plochom a rovnom povrchu.

5. Nepoužívajte hoblík s čepeľami obrátenými smerom

nahor (ako u stacionárnych hoblíkov).

6. Opatrnosť po ukončení rezania

Keď hobľovačku držíte jednou rukou po ukončení rezania, dávajte pozor, aby rezné čepele (spodná časť) hobľovačky neprišli do kontaktu alebo tesnej blízkosti s vašim telom. Nedodržanie môže spôsobiť vážne zranenie.

7. Dbajte na opatrnosť, aby ste si pri nasadzovaní a

odpájaní čepelí neporanili ruky.

8. Pred nasadením čepelí utrite všetky stružliny alebo iné

úlomky, ktoré sa na čepeľ prilepili.

9. Ak sú výšky karbidových čepelí po vykonaní vyššie

uvedených postupov nepresné, postupujte podľa nižšie uvedených pokynov.

Nedodržanie tohto pokynu môže viesť k poraneniu.

Odporúčame vám, aby ste vždy používali prúdový chránič s 30 mA menovitým zvyškovým prúdom. NÁZVY DIELOV (Obr. 17)

Vzduchová pištoľ SYMBOLY VAROVANIE Nižšie sú zobrazené symboly, ktoré sa v prípade strojného zariadenia používajú. Pred použitím náradia sa oboznámte s významom týchto symbolov. P20SF / P20ST : Hoblík Aby sa znížilo riziko zranenia, musí si užívateľ prečítať návod na obsluhu. Iba pre krajiny EÚ Elektrické náradie nelikvidujte spolu s domácim odpadom! Aby ste dodržali ustanovenia európskej smernice 2012/19/EÚ o odpadových elektrických a elektronických zariadeniach a jej implementáciu v zmysle národnej legislatívy, je potrebné elektrické náradie po uplynutí jeho doby životnosti separovať a doručiť na environmentálne prijateľné miesto recyklovania.

Voľnobežné otáčky /min alebo min

Otáčky alebo reciprocita za minútu Striedavý prúd

Činnosť Obrázok Strana Nastavenie hĺbky rezu

Začiatok a ukončenie rezania

Ako používať držiak na kábel (P20SF)

Ako používať podstavec (P20SF)

Nastavenie výšky karbidovej čepele (pre obojstranný typ čepele)

Demontáž brúsiteľných čepelí

Montáž brúsiteľných čepelí

Nastavenie výšky brúsiteľnej čepele

Ostrenie brúsiteľnej čepele

Pripevnenie a odstránenie prachového adaptéra

Ovládanie lakťa (voliteľné príslušenstvo) 14

• Okrem hlavnej jednotky (1 jednotka) obsahuje balenie príslušenstvo, ktoré je uvedené nižšie. ○ Zakladací kľúč (pre zaistenie reznej čepele) p. 1
• ○ Nastavovacia mierka (pre nastavenie výšky frézy) p. 1
• ○ Vodiaci prvok (s nastavovacou skrutkou) p. 1
• ○ Konzola ostrenia čepele (pre brúsiteľný typ čepele) p. 1
• ○ Puzdro (P20SF) (nedodáva sa vo všetkých oblastiach) p. 1
• ○ Prachový adaptér Štandardné príslušenstvo podlieha zmenám bez predchádzajúceho oznámenia. POUŽITIE Hobľovanie rôznych drevených dosiek a plôch. (Pozri Obr. 1) TECHNICKÉ PARAMETRE Model P20SF P20ST Napätie* (110 V, 230 V, 240 V) 110 V (230 V, 240 V) Vstupný príkon* 620 W 550 W 580 W Otáčky naprázdno 17000 min p. 1

Šírka rezu 82 mm Maximálna hĺbka rezu 2,6 mm 1,5 mm Hmotnosť (bez kábla a vodiaceho prvku) 2,7 kg 2,6 kg

• Skontrolujte štítok s menovitými hodnotami na výrobku, pretože tieto údaje podliehajú zmenám. POZNÁMKA Vzhľadom na pokračujúci program výskumu a vývoja v spoločnosti HiKOKI si vyhradzujeme právo zmien tu uvedených technických parametrov bez predchádzajúceho upozornenia. Výmena uhlíkových kief

Správne čistenie otvoru na vypúšťanie stružlín

Hrubé rezanie je možné vykonávať s veľkými hĺbkami rezu vhodnou rýchlosťou tak, aby hobliny plynulo vychádzali zo stroja. Pre zabezpečenie hladkého povrchu by sa malo záverečné rezanie vykonávať s malými hĺbkami rezu a pri nízkej rýchlosti podávania.

2. Intervaly brúsenia čepele

Intervaly brúsenia čepele závisia od typu dreva, ktoré sa hobľuje a od hĺbky rezu. Aj napriek tomu by sa brúsenie malo vo všeobecnosti vykonávať po každých 500 ohobľovaných metroch materiálu.

Keď je k dispozícii tzv. vodný brúsny kameň, pred použitím ho dostatočne namočte do vody, pretože takýto brúsny kameň sa počas brúsenia môže opotrebovať. Hornú plochu brúsneho kameňa vyhladzujte tak často, ako je potrebné. 0000BookP20SF.indb810000BookP20SF.indb81 2019/07/2521:48:412019/07/2521:48:4182 Slovenčina

Dlhodobé používanie tupých alebo poškodených čepelí spôsobí zníženú efektivitu rezania a môže spôsobiť preťaženie motora. Čepele naostrite alebo vymeňte vždy, keď je to potrebné.

UPOZORNENIE Predná základňa, zadná základňa a regulátor hĺbky rezu sú veľmi presne skonštruované, aby bolo možné získať vysoký stupeň presnosti. Ak sa s týmito časťami zaobchádza drsne alebo sú vystavené silným mechanickým nárazom, môže sa ich presnosť znížiť, čím sa zredukuje aj rezný výkon. S týmito časťami sa musí manipulovať so špeciálnou starostlivosťou.

3. Kontrola montážnych skrutiek

Všetky montážne skrutky pravidelne kontrolujte a uistite sa, že sú riadne dotiahnuté. Ak je ktorákoľvek skrutka uvoľnená, okamžite ju dotiahnite. Nedodržanie tohto pokynu môže viesť k vážnemu nebezpečenstvu.

4. Údržba motorovej jednotky

Vinutie motora je dôležitou súčasťou tohto nástroja. Chráňte pred poškodením a dávajte pozor, aby nedošlo ku kontaktu s čistiacim olejom alebo vodou. Po 50 hodinách používania vyčistite motor fúknutím suchého vzduchu vzduchovou pištoľou alebo iným nástrojom do vetracích otvorov v kryte motora (Obr. 17). Prach alebo hromadenie častíc v motore môže viesť k poškodeniu.

5. Kontrola uhlíkových kief (Obr. 16)

Motor je vybavený uhlíkovými kefkami, ktoré sú spotrebný tovar. Keďže nadmerné opotrebovanie uhlíkovej kefy môže viesť k problémom s motorom, vymeňte uhlíkové kefy, keď sú opotrebované alebo blízko „limitu opotrebovania“ ⓑ za nové, s rovnakým číslom ⓐ, ktoré sa nachádza na obrázku. Okrem toho uhlíkové kefy vždy udržiavajte čisté a skontrolujte, či sa v držiakoch na kefy voľne pohybujú.

6. Výmena uhlíkových kief (Obr. 16)

Po odstránení ochranného krytu proti úlomkom použite drážkovaný skrutkovač, aby ste odstránili kryty kief. Uhlíkové kefy sa potom dajú ľahko odstrániť pomocou pružiny.

Ak je potrebná výmena remeňa, musí ju vykonať autorizované servisné stredisko spoločnosti HiKOKI, aby ste sa vyhli bezpečnostnému riziku. UPOZORNENIE V rámci prevádzkovania alebo údržby elektrického náradia je nutné dodržiavať bezpečnostné nariadenia a normy platné v patričnej krajine. ZÁRUKA Garantujeme, že elektrické náradie značky HiKOKI vyhovuje zákonným/národným nariadeniam. Táto záruka sa nevzťahuje na poruchy alebo poškodenia, ktoré sú spôsobené nesprávnym používaním, zlým zaobchádzaním alebo štandardným opotrebovaním a odrením. V prípade reklamácie doručte elektrické náradie v nerozobratom stave spolu so ZÁRUČNÝM LISTOM, ktorý nájdete na konci tohto návodu na obsluhu, do autorizovaného servisného strediska spoločnosti HiKOKI. Informácie ohľadne vzduchom prenášaného hluku a vibrácií Namerané hodnoty boli stanovené podľa normy EN62841 a deklarované podľa ISO 4871. Nameraná vážená úroveň hladiny akustického výkonu A: 97 dB (A) (P20SF) 95 dB (A) (P20ST) Nameraná vážená úroveň hladiny akustického tlaku A: 86 dB (A) (P20SF) 84 dB (A) (P20ST) Odchýlka K: 3 dB (A) Používajte chrániče sluchu. Výsledné celkové hodnoty pre vibrácie (suma pre trojosový vektor) stanovené podľa EN62841 Hobľovanie mäkkého dreva: Hodnota vibračných emisií

Deklarovaná hodnota vibrácií bola nameraná v súlade so štandardnou skúšobnou metódou a môže sa použiť na porovnávanie jedného náradia s druhým. Môže sa taktiež použiť na predbežné posúdenie expozície. VÝSTRAHA ○ Hodnota emisie vibrácií počas skutočného používania elektrického náradia sa môže odlišovať od deklarovanej celkovej hodnoty, a to na základe spôsobu, akým sa náradie používa. ○ Vyznačte bezpečnostné opatrenia s cieľom chrániť obsluhu, ktoré sa zakladajú na odhade expozície v rámci skutočných podmienok používania (berúc do úvahy všetky súčasti prevádzkového cyklu, ako sú doby vypnutia náradia a doby voľnobehu náradia, ktoré sú doplnkom doby spustenia náradia). POZNÁMKA Vzhľadom na pokračujúci program výskumu a vývoja v spoločnosti HiKOKI si vyhradzujeme právo zmien tu uvedených technických parametrov bez predchádzajúceho upozornenia. 0000BookP20SF.indb820000BookP20SF.indb82 2019/07/2521:48:422019/07/2521:48:4283

Týmto vyhlasujeme na vlastnú zodpovednosť, že výrobok Hoblík identifi kovaný podľa typu a špecifi ckého identifi kačného kódu *1) je v zhode so všetkými príslušnými požiadavkami smerníc *2) a noriem *3). Technický súbor v *4) – Pozrite nižšie. Manažér európskych noriem na zastupujúcom úrade v Európe má oprávnenie na zostavovanie technickej dokumentácie. Toto vyhlásenie sa vzťahuje na výrobok označený značkou CE.
