РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ P 20SF HITACHI

f) Ако е наложително използването на електрически инструмент във влажни условия, използвайте уреди с диференциална защита (RCD) срещу утечка. Използването на диференциална защита намалява риска от електрически удар.

3) Лична безопасност

a) Бъдете бдителни, внимавайте в действията си и използвайте разумно електрическите инструменти. Не използвайте електрически инструмент, когато сте изморени, или под влиянието

лекарствени средства, алкохол или опиати. Всяко невнимание при работа с електрически инструменти може да доведе до сериозни наранявания. b) Използвайте лични предпазни средства. Винаги носете защитни очила или маска. Защитните средства, като прахозащитна маска, защитни обувки с устойчива на плъзгане подметка, каска, или антифони, използвани според условията на работа , ще намалят опасността от нараняване. c) Предотвратяване на случайно включване. Уверете се, че бутонът за старт на уреда е в изключено положение, преди да свържете електрическия инструмент към източник на захранване и/или батерия, както и преди да го вземете или пренасяте. Пренасянето на инструменти с пръст на старт

или на превключвателя на захранването, носи опасност от инциденти. d) Отстранете всички работни приставки, преди да включите уреда към захранването. Гаечен ключ или инструмент, забравен в ротационни компоненти на електрическия инструмент, може да доведе до нараняване. e) Не се пресягайте. През цялото време трябва да имате стабилна опора и да поддържате баланс на тялото. Това осигурява по-добър контрол върху електрическите инструменти при неочаквани

f) Носете подходящо облекло. Не носете прекалено широки дрехи или бижута. Дръжте косата и дрехите си далеч от движещите се

Широките дрехи, бижута и дълга коса могат да бъдат захванати от подвижните компоненти. g) Ако са осигурени устройства за присъединяване към прахоуловителни инсталации, уверете се, че са правилно присъединени. Използването на прахоуловители и циклони може да намали свързаните със замърсяването

h) Не позволявайте опитността ви, придобита от честото използване на инструменти, да ви създаде самочувствие, заради което да игнорирате принципите на безопасност при

инструменти. Невнимателно действие може да доведе до тежки наранявания в рамките на части от

4) Експлоатация и поддръжка на електрически

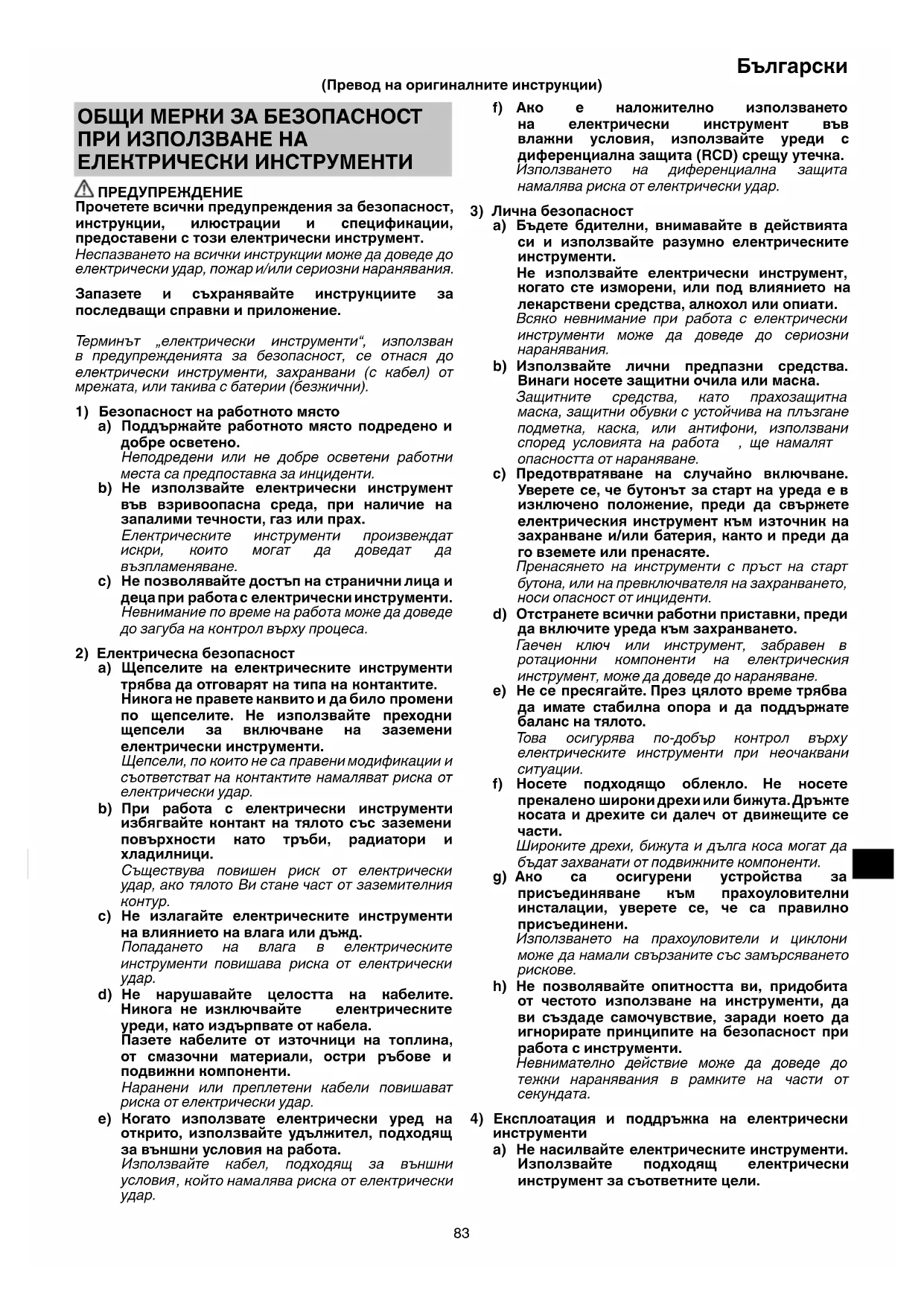

инструменти a) Не насилвайте електрическите инструменти. Използвайте подходящ електрически инструмент за съответните цели. ОБЩИ МЕРКИ ЗА БЕЗОПАСНОСТ ПРИ ИЗПОЛЗВАНЕ НА ЕЛЕКТРИЧЕСКИ ИНСТРУМЕНТИ ПРЕДУПРЕЖДЕНИЕ Прочетете всички предупреждения за безопасност, инструкции, илюстрации и спецификации, предоставени с този електрически инструмент. Неспазването на всички инструкции може да доведе до електрически удар, пожар и/или сериозни наранявания. Запазете и съхранявайте инструкциите за последващи справки и приложение. Терминът „електрически инструменти“, използван в предупрежденията за безопасност, се отнася до електрически инструменти, захранвани (с кабел) от мрежата, или такива с батерии (безжични).

1) Безопасност на работното място

a) Поддържайте работното място подредено и добре осветено. Неподредени или не добре осветени работни места са предпоставка за инциденти. b) Не използвайте електрически инструмент във взривоопасна среда, при наличие на запалими течности, газ или прах. Електрическите инструменти произвеждат искри, които могат да доведат да възпламеняване. c) Не позволявайте достъп на странични лица и деца при работа с електрически инструменти. Невнимание по време на работа може да доведе до загуба на контрол върху процеса.

2) Електрическа безопасност

a) Щепселите на електрическите инструменти трябва да отговарят на типа на контактите. Никога не правете каквито и да било промени по щепселите. Не използвайте преходни щепсели за включване на заземени електрически инструменти. Щепсели, по които не са правени модификации и съответстват на контактите намаляват риска от електрически удар. b) При работа с електрически инструменти избягвайте контакт на тялото със заземени повърхности като тръби, радиатори и хладилници. Съществува повишен риск от електрически удар, ако тялото Ви стане част от заземителния

c) Не излагайте електрическите инструменти на влиянието на влага или дъжд. Попадането на влага в електрическите инструменти повишава риска от електрически

d) Не нарушавайте целостта на кабелите. Никога не изключвайте електрическите уреди, като издърпвате от кабела. Пазете кабелите от източници на топлина, от смазочни материали, остри ръбове и подвижни компоненти. Наранени или преплетени кабели повишават риска от електрически удар. e) Когато използвате електрически уред на открито, използвайте удължител, подходящ за външни условия на работа. Използвайте кабел, подходящ за външни

, който намалява риска от електрически

Подходящият електрически инструмент осигурява безопасното и по-добро извършване на работните дейности при предвидените номинални параметри. b) Не използвайте електрическия инструмент, ако не може да бъде включен или изключен от съответния старт бутон или превключвател. Всеки електрически инструмент, който не може да се контролира от превключвателя, е опасен и

c) Изключете щепсела на инструмента от източника на захранване и/или извадете батерийния пакет от инструмента, ако той позволява сваляне, преди да извършвате настройки, при смяна на приставки или при съхранение. Тези предпазни мерки намаляват риска от случайно и нежелано включване на електрическия инструмент. d) Съхранявайте неизползваните електрически инструменти далеч от достъп на деца и не позволявайте на лица, незапознати с начина на работа с инструментите и тези инструкции, да работят с тях. Електрическите инструменти представляват опасност в ръцете на неопитни лица. e) Поддържайте електроинструментите и аксесоарите. Проверявайте центровката и закрепването на подвижните части, проверявайте за повредени части, които

да се отразят на работата на електрическите инструменти. Ако установите повреди, отстранете ги преди да използвате електрическите инструменти. Много злополуки се дължат на лоша поддръжка на електрическите инструменти. f) Поддържайте режещите инструменти заточени и чисти. Правилно поддържаните режещи инструменти, с наточени режещи елементи, се управляват и контролират по-лесно.

Използвайте електрически инструменти, приставки и аксесоари, и т.н., съгласно тези инструкции, като вземете предвид работните условия и вида работи, които ще се извършват. Използване на електрическите инструменти за работи, различни от тези, за които са предвидени, може да доведе до повишен риск и опасни ситуации. h) Пазете ръкохватките и повърхностите

захващане сухи, чисти, без масло и грес. Хлъзгавите ръкохватки и повърхности за захващане не позволяват безопасната работа и управление на инструмента в неочаквани

a) Обслужването на електрическите инструменти трябва да се извършва само от квалифицирани сервизни работници, при използване на оригинални резервни части. Това ще гарантира безопасността при работа с електрическите инструменти.

Не допускайте в зоната на работа деца и възрастни хора. Когато не използвате електрическите инструменти, съхранявайте ги далеч от достъп на деца и възрастни хора. МЕРКИ ЗА БЕЗОПАСНОСТ ПРИ РАБОТА С ЕЛ. РЕНДЕ

1. Изчакайте ножовият вал да спре, преди да

оставите инструмента. Откритият въртящ се ножов вал може да закачи повърхността, което може да доведе до загуба на контрол и сериозно нараняване.

2. Придържайте електрическия инструмент само

за изолираните ръкохватки, тъй като ножовият вал може да закачи кабела. Срязването на проводник под напрежение може да доведе до протичане на ток през металните части на инструмента и токов удар.

3. Използвайте стеги или друг практичен метод

за застопоряване на обработвания детайл към стабилна работна маса. Ако придържате обработвания детайл с ръка или с тялото си, той става нестабилен и се създава опасност от

1. Уверете се, че източникът на захранване, който

използвате, отговаря на изискванията, посочени върху инвентарната табелка.

2. Уверете се, че старт бутонът е в позиция ИЗКЛ.

Ако бъде включен щепсела към контакта, уредът ще започне да работи веднага, при бутон в позиция ВКЛ., което може да доведе до сериозни инциденти.

работната площадка е далече от източник на захранване, използвайте удължител с достатъчна дебелина и номинален капацитет. Удължителният кабел трябва да бъде възможно най-къс.

4. Подгответе стабилна дървена работна маса,

подходяща за рендосване. Лошо нивелираната работна маса създава опасност, затова тя трябва да се позиционира на твърда, равна повърхност.

използвайте рендето с ножовете обърнати нагоре (както при стационарен тип абрихт).

6. Предпазни мерки след завършване на рендосването

Когато рендето остане в ръката ви след излизане от обработвания детайл, внимавайте ножовете (основата) да не влязат в допир или да не са близост до тялото ви. В противен случай има опасност от сериозно нараняване.

7. Когато поставяте или сваляте остриета, внимавайте

да не нараните ръката си.

8. Преди да поставяте остриета, избършете всички

стружки или други частици, полепнали по остриетата.

9. Ако след изпълнение на горните процедури

карбидните ножове не са подравнени, извършете описаните по-долу действия.

10. Винаги се уверявайте, че превключвателят на

захранването е ИЗКЛЮЧЕН и че захранващият кабел е изваден от контакта, преди да поставяте или сваляте адаптера за прах.

11. Уверете се, че устройството за прахосъбиране е

поставено изцяло. Неспазването на това може да доведе до нараняване.

12. Внимавайте да не счупите захвата, когато свързвате

и отстранявате адаптера за прахоулавяне и капака за стърготините.

13. Диференциална защита (УДЗ)

Препоръчва се използването на устройства за диференциална защита (УДЗ) от 30 mA или по- ниска, през цялото време. 0000BookP20SF.indb840000BookP20SF.indb84 2019/07/2521:48:422019/07/2521:48:4285

Отвор за изхвърляне на частици

ПРЕДУПРЕЖДЕНИЕ Използвани са следните символи. Уверете се, че разбирате значението им, преди използване на

P20SF / P20ST : Електрическо ренде За да намали риска от наранявания, потребителят трябва да прочете ръководството за работа. Само за страни от ЕС Не изхвърляйте електрически уреди заедно с битовите отпадъци! Във връзка с разпоредбите на Европейска Директива 2012/19/EC за електрическите и електронни уреди и нейното приложение съгласно националните законодателства, електрически уреди, които излизат от употреба трябва да се събират отделно и предават в специализирани пунктове за рециклиране.

Номинално напрежение

Скорост на празен ход /min

Обороти или възвратно постъпателно движение на минута Променлив ток

Разкачете главния щепсел от електрическия

Инструмент клас II СТАНДАРТНИ АКСЕСОАРИ В допълнение към основния комплект (1 комплект) са предоставени и аксесоарите и приставките, изброени

• ○ Гаечен ключ (за затягане на ножовете) p. 1
• ○ Селектор за дълбочина на рендосване (за настройване на височината на ножовия вал) p. 1
• ○ Водач (с винт) p. 1
• ○ Устройство за точене на ножовете (за заточваеми ножове) p. 1
• ○ Кутия (P20SF) (не се предлага във всички региони) p. 1
• ○ Прахообразен адаптер Стандартните приставки и аксесоари са предмет на промяна без уведомление. p. 1

Рендосване на различни дъски и дървени плоскости. (Виж Фиг. 1) СПЕЦИФИКАЦИИ Модел P20SF P20ST Напрежение* (110 V, 230 V, 240 V) 110 V (230 V, 240 V) Консумирана мощност* 620 W 550 W 580 W Обороти на празен ход 17000 мин.

Ширина на рендосване 82 mm Макс. дълбочина на рендосване 2,6 мм 1,5 мм Тегл о (без кабел и водач)

• Задължително проверете фабричната табела на продукта, тъй като тя е различна в отделните области.

Поради непрекъснатото развитие на научно-развойната програма на HiKOKI, дадените тук спецификации са предмет на промяна без уведомление. 0000BookP20SF.indb850000BookP20SF.indb85 2019/07/2521:48:422019/07/2521:48:4286

Регулиране на дълбочината на

Начало и край на рендосването

Как се използва държачът за кабел (P20SF)

Как се използва стойката (P20SF)

Демонтиране на карбидните ножове (за обръщаеми ножове)

Монтиране на карбидните ножове (за обръщаеми ножове)

Регулиране на височината на карбидните ножове (за обръщаеми ножове)

Разглобяване на остриета, които могат да се заточват

Сглобяване на остриета, които могат да се заточват

Корекция на височината на остриета, които могат да се заточват

Заточване на острието

Работа на лакътя (Допълнителен аксесоар)

Работа на превключвателя

Правилно почистване на отвора за изхвърляне на частици

1. Рендосване на повърхности

Грубо рендосване се прави при голяма дълбочина на рендосване и при подходяща скорост на подаване, така че стърготините да излизат равномерно от машината. За да се постигне гладка повърхност,

рендосване се прави с малка дълбочина на рендосване и бавна скорост на подаване.

2. Времеви интервали за точене на ножовете

Интервалите за точене на ножовете зависят от вида на обработваното дърво и дълбочината на рендосване. По принцип, заточването трябва да се прави на всеки 500 линейни метра обработен

Когато разполагате със заточващ камък, първо го потопете във вода, тъй като той може да е захабен вследствие от точенето; заглаждайте горната повърхност на заточващия камък толкова често, колкото е необходимо. ПОДДРЪЖКА И ИНСПЕКЦИЯ

1. Проверка на ножовете

Продължителната употреба на затъпени или повредени ножове ще доведе до по-ниска ефективност на рендосване и може да претовари двигателя. Заточвайте или сменяйте ножовете толкова често, колкото е необходимо.

Предната основа, задната основа и копчето за контрол на дълбочината на рендосване са прецизно изработени за осигуряване на високо качество на обработката. Ако с тези части се борави грубо или ако бъдат подложени на силни механични удари, прецизността и качеството на работата може да се влошат. С тези части трябва да се борави с особено

3. Инспекция на фиксиращи винтове

Редовно инспектирайте всички фиксиращи винтове

уврете, че са добре затегнати. Ако установите разхлабен винт, незабавно го затегнете. Неспазването на горното крие рискове от злополуки и нараняване.

4. Поддръжка на мотора

Намотката на мотора е важна част от този инструмент. Избягвайте повреждане и внимавайте, за да избегнете контакт с почистващото масло или вода. След 50 часа употреба, почис тете мотора чрез продухване във вентилационните отвори на корпуса на мотора с пистолет за сух въздух или друг инструмент (Фиг. 17). Прах или натрупване на частици в мотора могат да доведат до повреда.

5. Проверка на карбоновите четки (Фиг. 16)

Моторът използва карбонови четки, които са консуматив. Тъй като силно износени карбонови четки могат да доведат до проблеми с мотора, сменяйте последните с нови със същия № ⓐ, посочен на фигурата, когато се износят или са близо до „граница на износване“ ⓑ. Освен това, винаги поддържайте карбоновите четки чисти и се уверете, че се плъзгат свободно в държачите.

6. Смяна на карбонови

четки (Фиг. 16) След като махнете капака за стърготините, използвайте подходяща отвертка, за да демонтирате капачките на четките. След това графитните четки могат да бъдат отстранени лесно с пружината.

7. Смяна на захранващ кабел

Ако е необходима смяна на захранващия кабел, това трябва да бъде направено в упълномощен сервизен център на HiKOKI, за да се избегнат рискове.

Ако е необходима смяна на лентата, това трябва да бъде направено в упълномощен сервизен център на HiKOKI, за да се избегне злополука.

По време на работа и поддръжка на електрически уреди трябва да се спазват разпоредбите и стандартите за безопасност за всяка

Предоставяме гаранция за Електрически Инструменти HiKOKI съгласно специфичните местени законодателства на съответните държави. Настоящата гаранция не покрива дефекти или повреди, причинени от неправилно или небрежно използване, както и такива, които се дължат на обичайно износване на компонентите. В случай на рекламация, моля, изпратете Електрическият Инструмент, в неразглобен вид, заедно с ГАРАНЦИОННАТА КАРТА, продоволствена в края на инструкциите, на оторизиран сервизен център на HiKOKI. Информация за шумово замърсяване и вибрация Измерените стойности отговарят на изискванията на EN62841 и съответстват на ISO 4871. Измерено A-претеглено шумово ниво: 97 dB (A) (P20SF) 95 dB (A) (P20ST) Измерено A-претеглена стойност на сила на звука: 86 dB (A) (P20SF) 84 dB (A) (P20ST) Несигурност K: 3 dB (A) Носете антифони. Общи стойности на вибрации (векторна сума) определени съгласно EN62841. Рендосване на меко дърво: Стойност на генерираните вибрации

Декларираните общи стойности на вибрации са измерени съгласно стандартните методи на изпитване и могат да бъдат използвани за сравнение между различните инструменти. Освен това стойностите могат да се използват за предварителна оценка. ПРЕДУПРЕЖДЕНИЕ ○ Вибрациите по време на действителна употреба на инструмента могат да се различават от декларираните общи стойности, в зависимост

начина на използване на инструмента. ○ Идентифициране на мерките за безопасност за оператора, въз основа оценка на въздействието при действителни условия на използване (като се вземат предвид всички елементи от работния цикъл, като периоди на включван и изключване, както и работа на празни обороти непосредствено преди и след момента на използване).
