BRUKSANVISNING P 20SF HITACHI

7. Undgå at komme til at skade din hånd, når du monterer

Forhindre utilsiktet start av elektroverktøyet. Pass på at bryteren på elektroverktøyet er slått av før verktøyet koples til veggkontakten og/eller batteriet, eller før verktøyet løftes eller bæres. Hvis du holder fi ngeren på bryteren når du bærer elektroverktøyet, eller dersom bryteren er slått på når det er koblet til en strømkilde kan det oppstå ulykker. d) Fjern eventuelle justeringsnøkler eller skrunøkler før du slår på elektroverktøyet. Dersom en justeringsnøkkel eller skrunøkkel er festet til en roterende del på elektroverktøyet når det startes, kan det føre til personskade. e) Ikke strekk eller len deg for langt. Pass på at du står stødig og har god balanse til enhver tid. Dette vil gi deg bedre kontroll over elektroverktøyet i uventede situasjoner. f) Kle deg ordentlig. Ikke gå med løstsittende klær eller smykker. Hold hår og klær unna bevegelige deler. Løse klær, smykker eller langt hår kan vikle seg inn i de bevegelige delene. g) Hvis verktøyet leveres med en støvsamler eller annet oppsamlingsutstyr, må du passe på at disse monteres og brukes på riktig måte. Bruk av støvoppsamler kan redusere støvrelaterte farer. h) Ikke ta lett på eller overse sikkerhetsprinsippene for verktøyet selv om du har blitt godt kjent med det som følge av hyppig bruk. En uforsiktig handling kan på brøkdelen av et sekund forårsake alvorlige personskader.

4) Bruk og vedlikehold av elektroverktøy

a) Ikke overbelast elektroverktøyet. Bruk riktig elektroverktøy til arbeidet som skal utføres. Riktig elektroverktøy vil gjøre arbeidet lettere og tryggere i den brukshastigheten det er beregnet til. b) Ikke bruk elektroverktøyet dersom av/på- knappen ikke virker. Det er farlig å bruke elektroverktøy som ikke kan kontrolleres ved bruk av av/på-knappen. Verktøyet må da repareres. c) Kople støpslet fra strømkilden og/eller ta batteripakken ut av elektroverktøyet, hvis dette er mulig, før du foretar justeringer, skifter tilbehør eller legger vekk elektroverktøy. Slike forebyggende sikkerhetstiltak reduserer risikoen for å starte elektroverktøyet ved et uhell. d) Lagre elektroverktøyet som ikke er i bruk utilgjengelig for barn, og la aldri personer som ikke er kjent med elektroverktøyet eller denne brukerveiledningen, bruke elektroverktøyet. Elektroverktøy er farlige hvis det brukes av uerfarne personer. e) Vedlikehold elektroverktøy og tilbehør. Kontroller at ingen bevegelige deler har låst seg, er feiljustert, knekt, eller har andre skader som kan påvirke bruken av elektroverktøyet. Hvis elektroverktøyet er skadet, må det repareres før det brukes. Mange ulykker oppstår på grunn av dårlig vedlikehold av elektroverktøy. f) Hold skjæreverktøy skarpe og rene. Riktig vedlikehold av skjæreverktøy med skarpe skjærekanter vil redusere faren for at de låser seg, samtidig som de vil være lettere å kontrollere. g) Bruk elektroverktøyet, ekstrautstyr, bor osv. i samsvar med disse instruksjonene, og ta alltid arbeidsoppgavene og arbeidsforholdene med i betraktning. Hvis elektroverktøyet brukes til andre operasjoner enn det er beregnet for, kan det oppstå farlige situasjoner. GENERELLE SIKKERHETSFORHOLDSREGLER

ADVARSEL Les alle sikkerhetsadvarslene, instruksjoner, illustrasjoner og spesifi kasjoner som medfølger. Følges ikke alle instruksjonene under, kan det medføre elektrisk støt, brann og/eller alvorlig personskade. Ta vare på alle varsler og instruksjoner for fremtidig bruk. Betegnelsen “elektroverktøy” i advarslene henviser både til elektrisk elektroverktøy (med ledning) og batteridrevet elektroverktøy.

1) Sikring på arbeidsområdet

a) Hold arbeidsområdet rent og godt opplyst. Uryddige eller mørke områder kan føre til ulykker. b) Bruk aldri elektroverktøy på steder med fare for eksplosjon, slik som i nærheten av brennbare væsker, gass eller støv. Støv eller gasser kan antennes av gnister fra elektroverktøyet. c) La aldri barn eller andre personer stå i nærheten når du bruker et elektroverktøy. Du kan bli forstyrret og miste kontroll over verktøyet.

2) Elektrisk sikkerhet

a) Støpslet på elektroverktøyet må passe med vegguttaket. Du må aldri endre støpslet på noen måte. Bruk aldri en adapter sammen med et jordet elektroverktøy. Uendrede støpsler og passende uttak vil redusere faren for elektrisk støt.

Unngå å komme i kontakt med jordede overfl ater slik som rør, radiatorer, komfyrer eller kjøleskap. Faren for elektrisk støt vil være større dersom du er jordet. c) La aldri elektroverktøyet utsettes for regn eller fuktighet. Dersom det kommer vann inn i elektroverktøyet, kan det øke faren for elektrisk støt. d) Ikke skad ledningen. Bruk aldri ledningen til å bære, trekke eller kople fra elektroverktøyet. Hold strømledningen unna varme, olje, skarpe kanter eller bevegelige deler. Skadde eller sammenfi ltrede ledninger øker faren for elektriske støt. e) Når du bruker elektroverktøy utendørs, bruk en skjøteledning som er egnet for utendørs bruk. Bruk av en skjøteledning som er beregnet for utendørs bruk, vil redusere faren for elektrisk støt.

Hvis bruk av elektroverktøyet i et fuktig område ikke kan unngås, bruk et strømuttak med jordfeilbryter. Bruk av jordfeilbryter reduserer faren for elektriske støt.

3) Personlig sikkerhet

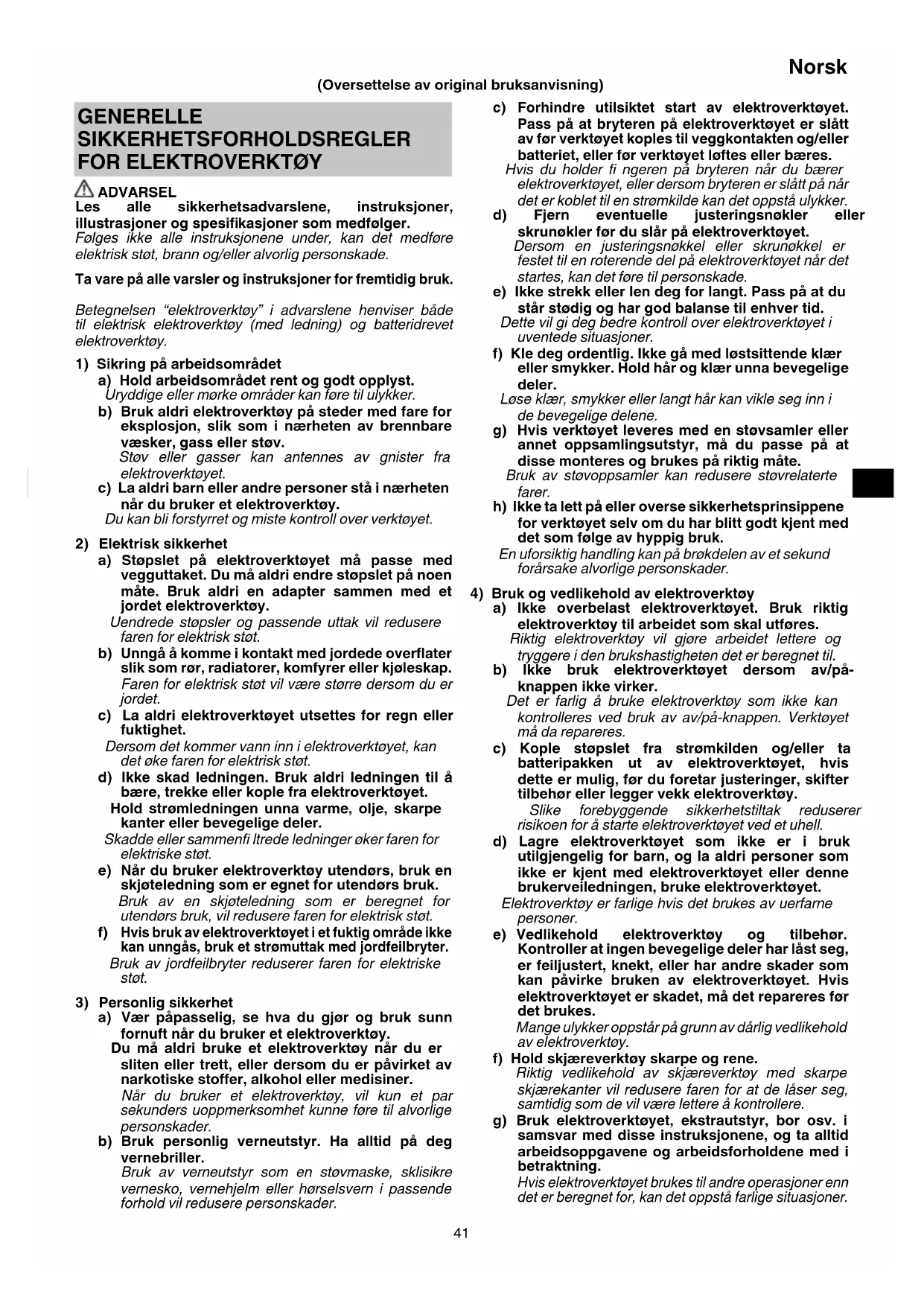

a) Vær påpasselig, se hva du gjør og bruk sunn fornuft når du bruker et elektroverktøy. Du må aldri bruke et elektroverktøy når du er sliten eller trett, eller dersom du er påvirket av narkotiske stoff er, alkohol eller medisiner. Når du bruker et elektroverktøy, vil kun et par sekunders uoppmerksomhet kunne føre til alvorlige personskader. b) Bruk personlig verneutstyr. Ha alltid på deg vernebriller. Bruk av verneutstyr som en støvmaske, sklisikre vernesko, vernehjelm eller hørselsvern i passende forhold vil redusere personskader. (Oversettelse av original bruksanvisning) 0000BookP20SF.indb410000BookP20SF.indb41 2019/07/2521:48:332019/07/2521:48:3342 Norsk h) Hold håndtak og gripefl ater tørre, rene og fri for olje og fett. Glatte håndtak og gripefl ater hindrer trygg håndtering og kontroll av verktøyet i uventede situasjoner.

a) La kvalifi sert servicepersonell som kun bruker originale reservedeler utføre service på elektroverktøyet. Dette vil sikre at sikkerheten på elektroverktøyet opprettholdes. FORHOLDSREGLER Hold avstand til barn og svakelige personer. Når det ikke er i bruk, skal elektroverktøy oppbevares utilgjengelig for barn og svakelige personer. SIKKERHETSADVARSLER FOR HØVELEN

1. Vent med å sette ned verktøyet til mekanismen har

stoppet. En eksponert roterende sliper kan sette seg fast i overfl aten og føre til mulig tap av kontroll og alvorlig skade.

2. Hold elektroverktøyet på isolerte gripeoverfl ater

fordi trådskjæreren kan komme i berøring med sin egen ledning. Å kutte av strømførende ledninger kan gjøre eksponerte metalldeler på strømverktøyet strømførende og kan gi operatøren elektrisk støt.

3. Bruk klemmer eller en annen praktisk måte til å

sikre og støtte arbeidsstykket til en stabil plattform. Holdes arbeidsstykket i hånden din eller mot kroppen gir dette ustabilitet, og kan føre til at du mister kontrollen. FLERE SIKKERHETSADVARSLER

1. Kontroller at strømkilden som skal brukes følger

strømkravene angitt på produktets navneplate.

2. Kontroller at strømbryteren står på AV.

bruker du en skjøteledning med passende tykkelse og merkeytelse. Skjøteledningen bør være så kort som er praktisk mulig.

4. Lag i stand en stabil og god skammel av tre som egner

seg for høvelarbeidet. En dårlig balansert skammel kan medføre fare, se til den står støtt og godt på et plant og vannrett underlag.

6. Forsiktighetsregler etter avsluttet høvling

annet avfall som har festet seg til bladene.

9. Hvis høyden på karbidkniven er unøyaktig etter at

ovennevnte prosedyrer er utført, gå frem som beskrevet under.

10. Du må alltid sørge for at strømbryteren er AV og at

gjøres kan skade oppstå.

12. Pass på at låsingen ikke ødelegges når støvadapteren

og chipdekslet fjernes eller monteres.

Kabinettets ventilasjon

Luftpistol SYMBOLER ADVARSEL Følgende viser symbolene som brukes til maskinen. Pass på at du forstår betydningen av dem før bruk. P20SF / P20ST : Høvel For å minske faren for skade må brukeren lese instruksjonsboken. Kun i EU-land Ikke kast elektrisk utstyr sammen med husholdningsavfallet! I henhold til EU-direktiv 2012/19/EU om kassering av elektrisk og elektronisk utstyr og implementeringen av dette i samsvar med nasjonale regler, må elektrisk utstyr som har nådd enden på sin levetid samles inn separat og transporteres til et miljøvennlig gjenvinningsanlegg.

• Kilo Slå PÅ Slå AV Forsiktig Koble hovedstøpslet fra det elektriske uttaket Klasse II verktøy 0000BookP20SF.indb420000BookP20SF.indb42 2019/07/2521:48:332019/07/2521:48:3343 Norsk STANDARDTILBEHØR I tillegg til hovedenheten (1 enhet) inneholder pakken tilbehør som er listet opp nedenfor. ○ Pipenøkkel (til å feste høvelkniven) p. 1
• ○ Innstillingsmåler (til justering av skjærehøyde) p. 1
• ○ Leder (med stilleskrue) p. 1
• ○ Knivsliper (til kniv av kvessbar type) p. 1
• ○ Etui (P20SF) (følger ikke med i alle områder) p. 1
• ○ Støvadapter Standardtilbehøret kan endres uten forhåndsvarsel. p. 1

Grovhøvling bør utføres med stor skjæredybde ved passende hastighet slik at sponet kastes ut av høvelen uten problemer. For å oppnå en glatt og pen overfl ate bør den avsluttende høvlingen utføres med liten skjæredybde og ved lav hastighet.

2. Interval for kvessing av kniv

Interval for kvessing avhenger av tretypen som skal skjæres og av skjæredybden. Men kvessing bør utføres etter hver 500 meters skjæreoperasjon.

Når en vannslipestein er tilgjengelig, bør den først dyppes i tilstrekkelig med vann da denne typen slipestein slites under slipearbeidet. Øverste del av slipesteien fl ates ut som ofte som mulig.

VEDLIKEHOLD OG INSPEKSJON

1. Inspeksjon av høvelknivene

FORSIKTIG Framdelen og akterdelen og kontroll-knotten for skjæredybde er presisjons-framstilt for å oppnå en svært høy grad av nøyaktighet under høvel-arbeidet. Hvis disse delene behandles dårlig, eller utsettes for mekaniske påvirkninger, kan det gå ut over presisjonen og redusere høvlings-ytelsen. En må derfor være spesielt varsom når en behandler disse delene.

3. Inspisere monteringsskruene

Inspiser alle monteringsskruene regelmessig og sørg for at de er strammet skikkelig. Stram umiddelbart alle løse skruer. Hvis du ikke gjør dette kan det oppstå alvorlig fare.

Handling Figur Side Innstilling av skjæredybden

Begynnelse og avslutting av høvlingen

Demontering av karbidkniv (til dobbeltegget type)

Montering av karbidkniv (til dobbeltegget type)

Justering av knivhøyden (til dobbeltegget type)

Justering av oppskarpbar bladhøyde

Spisse det oppskarpbare bladet

Feste og fjerne støvadapteren

Bytte karbonbørstene

Riktig rengjøring av utstøtingsåpningen for fl is

Skjærebredde 82 mm Maks. skjæredybde 2,6 mm 1,5 mm Vekt (uten ledning og hjelpefører) 2,7 kg 2,6 kg

• Sjekk produktets navneplate da spesifi kasjonene avhenger av salgsområdet. MERK Grunnet HiKOKIs kontinuerlige forsknings- og utviklingsarbeid, kan spesifi kasjonene som er angitt her endres uten forvarsel. 0000BookP20SF.indb430000BookP20SF.indb43 2019/07/2521:48:342019/07/2521:48:3444 Norsk

4. Vedlikehold av motorenheten

Motorrotasjonen er en viktig del av dette verktøyet. Unngå å skade den og sørg for å unngå kontakt med oljerens eller vann. Etter 50 timers bruk, rengjør motoren ved å blåse inn i ventilasjonshullene til motorhuset med tørr luft fra en trykkluftpistol eller et annet verktøy (Fig. 17). Opphopning av støv eller partikler i motoren kan føre til skader.

5. Inspisere karbonbørstene (Fig. 16)

Motoren har karbonbørster, dette er forbruksdeler. Da en utslitt kullbørste kan resultere i motorproblemer, må en kullbørste skiftes ut med en kullbørste med samme kullbørstenummer ⓐ, som vist på fi guren, når den blir helt nedslitt eller begynner å nærme seg “slitegrensen” ⓑ. I tillegg må du alltid holde karbonbørstene rene og passe på at de glir fritt innenfor børsteholderne.

6. Skifting av kullbørster (Fig. 16)

Demonter børstedekslet. Deretter kan kullbørstene tas enkelt ut.

7. Skifte ut strømkabelen

Hvis det er nødvendig å skifte ut strømkabelen, må dette gjøres av et autorisert HiKOKI-verksted for å forhindre en sikkerhetsfare.

Hvis det er nødvendig å skifte ut beltet, må dette gjøres av et autorisert HiKOKI-verksted for å forhindre en sikkerhetsfare. FORSIKTIG Sikkerhetsregler og normer som gjelder for det enkelte land, må overholdes ved drift og vedlikehold av elektroverktøy. GARANTI Vi garanterer HiKOKI elektroverktøy i samsvar med lovfestede/landsspesifi kke forskrifter. Denne garantien dekker ikke defekter eller skader som følge av feil bruk, mishandling eller normal slitasje. Hvis du vil klage, sender du elektroverktøyet uten at det er demontert, med GARANTISERTIFIKATET som du fi nner på slutten av denne bruksanvisningen, til et autorisert HiKOKI servicesenter. Informasjon om luftbårne lyder eller vibrasjoner De målte verdiene ble fastsatt i samsvar med EN62841 og ISO 4871. Målt A-veid lydeff ektnivå: 97 dB (A) (P20SF) 95 dB (A) (P20ST) Målt A-veid lydtrykknivå: 86 dB (A) (P20SF) 84 dB (A) (P20ST) Usikkerhet K: 3 dB (A) Bruk hørselvern. Total vibrasjonsverdi (triax vektor sum) beregnet ifølge EN62841. Høvle myke treslag: Verdi for utsendt vibrasjon
