KÄYTTÖOHJE P 20SF HITACHI

Den oppgitte totalverdien for vibrasjoner er målt i overensstemmelse med en standard testmetode og kan brukes til å sammenligne et verktøy med et annet. Den kan også brukes i en foreløpig vurdering av eksponering. ADVARSEL ○ Mengden vibrasjoner som avgis under faktisk bruk av elektroverktøyet kan avvike fra den oppgitte totalverdien, avhengig av hvordan du bruker verktøyet. ○ Identifi sere sikkerhetstiltak for beskyttelse av brukeren som er basert på en beregning av eksponering ved faktiske bruksforhold (der hvor det tas hensyn til alle trinn i brukssyklusen, som perioder hvor verktøyet er slått av og går på tomgang, i tillegg til utløsertiden). MERK Grunnet HiKOKIs kontinuerlige forsknings- og utviklingsarbeid, kan spesifi kasjonene som er angitt her endres uten forvarsel. 0000BookP20SF.indb440000BookP20SF.indb44 2019/07/2521:48:342019/07/2521:48:3445 Suomi b) Käytä henkilökohtaisia suojavarusteita. Käytä aina suojalaseja. Suojavarusteiden, kuten hengityssuojaimen, liukumattomien turvakenkien, suojakypärän tai kuulosuojaimien, käyttö tarkoituksenmukaisissa olosuhteissa vähentää henkilövahinkoja. c) Estä koneen tahaton käynnistyminen. Varmista, että virtakytkin on pois päältä ennen virtalähteeseen ja/tai akkuun yhdistämistä sekä ennen työkalun nostamista tai kantamista. Sähkötyökalujen kantaminen, kun sormi on virtakytkimellä, tai virran kytkeminen sähkötyökaluihin, joiden virtakytkin on päällä, lisää onnettomuusriskiä. d) Poista säätöön tarvitut avaimet tai vääntimet sähkötyökalusta ennen sen käynnistämistä. Sähkötyökalun pyörivään osaan jätetty väännin tai avain voi aiheuttaa henkilövahingon. e) Älä kurkottele. Seiso aina vakaasti tasapainossa. Tällöin sähkötyökalua on helpompi hallita odottamattomissa tilanteissa. f) Käytä sopivia vaatteita. Älä käytä liian löysiä vaatteita tai koruja. Pidä hiukset ja vaatteet poissa liikkuvista osista. Löysät vaatteet, korut ja pitkät hiukset voivat tarttua liikkuviin osiin. g) Jos laitteeseen voi yhdistää pölynsuodatus- ja keräyslisälaitteen, varmista, että ne yhdistetään ja että niitä käytetään oikein. Pölynkeräyksen käyttö voi vähentää pölyyn liittyviä vaaratilanteita. h) Vaikka olisit tottunut työkalujen käyttäjä, älä sivuuta työkalun turvallisuusperiaatteita. Huolimaton toiminta voi aiheuttaa vakavia vammoja sekunnin murto-osassa.

4) Sähkötyökalujen käyttäminen ja niiden hoitaminen

a) Älä pakota sähkötyökalua. Käytä tarkoitukseen soveltuvaa sähkötyökalua. Oikea sähkötyökalu selviytyy tehtävästä paremmin ja turvallisemmin toimiessaan oikealla teholla. b) Älä käytä sähkötyökalua, jos se ei käynnisty tai sammu virtakytkimestä. Sähkötyökalut, joita ei voi hallita virtakytkimen avulla, ovat vaarallisia, ja ne on korjattava. c) Irrota pistoke virtalähteestä ja/tai poista mahdollisesti irrotettavissa oleva akku sähkötyökalusta ennen säätöjen tekemistä, varusteiden vaihtamista tai sähkötyökalujen varastoimista. Nämä ennakoivat turvatoimet vähentävät sähkötyökalun tahattoman käynnistymisen vaaraa. d) Säilytä käyttämättömät sähkötyökalut lasten ulottumattomissa äläkä anna sellaisten henkilöiden käyttää sähkötyökaluja, jotka eivät ole perehtyneet niihin tai näihin ohjeisiin. Sähkötyökalut ovat vaarallisia kokemattomien henkilöiden käsissä. e) Huolla sähkötyökalut ja varusteet. Tarkista liikkuvien osien kiinnitykset ja kohdistukset, osien eheys ja muut sähkötyökalujen toimintaan vaikuttavat tekijät. Jos sähkötyökalu on vahingoittunut, korjauta se ennen käyttämistä. Puutteellisesti huolletut sähkötyökalut aiheuttavat paljon onnettomuuksia. f) Pidä leikkuutyökalut terävinä ja puhtaina. Oikein huolletut leikkuutyökalut, joissa on terävät leikkuupinnat, tarttuvat harvemmin kiinni, ja niiden hallinta on helpompaa. g) Käytä sähkötyökalua, varusteita ja työkalun teriä jne. näiden ohjeiden mukaisesti ja ota huomioon työskentelyolosuhteet ja tehtävä työ. Jos sähkötyökalua käytetään toimintoihin, joihin sitä ei ole tarkoitettu, voi syntyä vaaratilanteita.

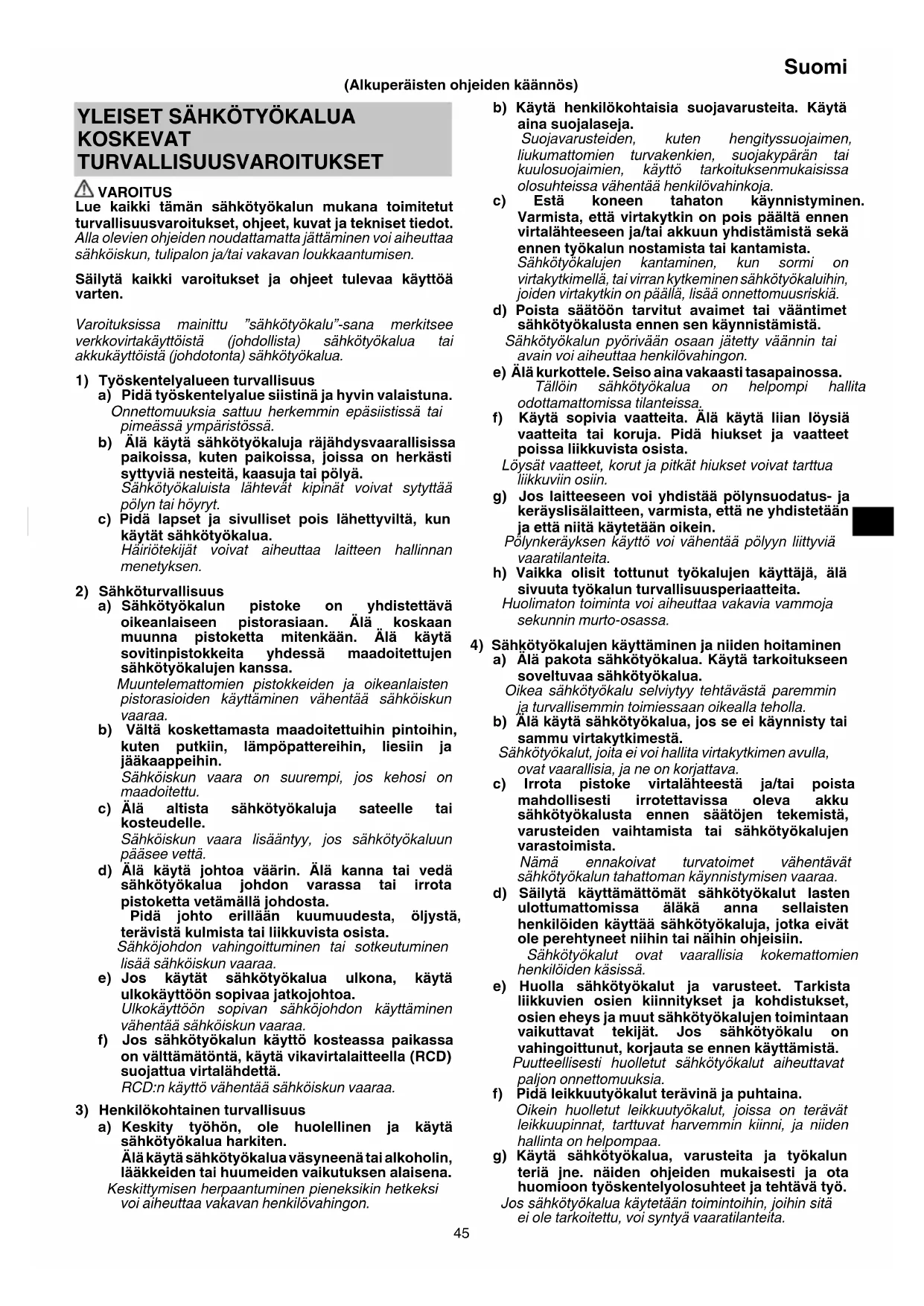

YLEISET SÄHKÖTYÖKALUA

KOSKEVAT TURVALLISUUSVAROITUKSET VAROITUS Lue kaikki tämän sähkötyökalun mukana toimitetut turvallisuusvaroitukset, ohjeet, kuvat ja tekniset tiedot. Alla olevien ohjeiden noudattamatta jättäminen voi aiheuttaa sähköiskun, tulipalon ja/tai vakavan loukkaantumisen. Säilytä kaikki varoitukset ja ohjeet tulevaa käyttöä varten. Varoituksissa mainittu ”sähkötyökalu”-sana merkitsee verkkovirtakäyttöistä (johdollista) sähkötyökalua tai akkukäyttöistä (johdotonta) sähkötyökalua.

1) Työskentelyalueen turvallisuus

a) Pidä työskentelyalue siistinä ja hyvin valaistuna. Onnettomuuksia sattuu herkemmin epäsiistissä tai pimeässä ympäristössä. b) Älä käytä sähkötyökaluja räjähdysvaarallisissa paikoissa, kuten paikoissa, joissa on herkästi syttyviä nesteitä, kaasuja tai pölyä. Sähkötyökaluista lähtevät kipinät voivat sytyttää pölyn tai höyryt. c) Pidä lapset ja sivulliset pois lähettyviltä, kun käytät sähkötyökalua. Häiriötekijät voivat aiheuttaa laitteen hallinnan menetyksen.

2) Sähköturvallisuus

a) Sähkötyökalun pistoke on yhdistettävä oikeanlaiseen pistorasiaan. Älä koskaan muunna pistoketta mitenkään. Älä käytä sovitinpistokkeita yhdessä maadoitettujen sähkötyökalujen kanssa. Muuntelemattomien pistokkeiden ja oikeanlaisten pistorasioiden käyttäminen vähentää sähköiskun vaaraa. b) Vältä koskettamasta maadoitettuihin pintoihin, kuten putkiin, lämpöpattereihin, liesiin ja jääkaappeihin. Sähköiskun vaara on suurempi, jos kehosi on maadoitettu. c) Älä altista sähkötyökaluja sateelle tai kosteudelle. Sähköiskun vaara lisääntyy, jos sähkötyökaluun pääsee vettä. d) Älä käytä johtoa väärin. Älä kanna tai vedä sähkötyökalua johdon varassa tai irrota pistoketta vetämällä johdosta. Pidä johto erillään kuumuudesta, öljystä, terävistä kulmista tai liikkuvista osista. Sähköjohdon vahingoittuminen tai sotkeutuminen lisää sähköiskun vaaraa. e) Jos käytät sähkötyökalua ulkona, käytä ulkokäyttöön sopivaa jatkojohtoa. Ulkokäyttöön sopivan sähköjohdon käyttäminen vähentää sähköiskun vaaraa. f) Jos sähkötyökalun käyttö kosteassa paikassa on välttämätöntä, käytä vikavirtalaitteella (RCD) suojattua virtalähdettä. RCD:n käyttö vähentää sähköiskun vaaraa.

3) Henkilökohtainen turvallisuus

a) Keskity työhön, ole huolellinen ja käytä sähkötyökalua harkiten. Älä käytä sähkötyökalua väsyneenä tai alkoholin, lääkkeiden tai huumeiden vaikutuksen alaisena. Keskittymisen herpaantuminen pieneksikin hetkeksi voi aiheuttaa vakavan henkilövahingon. (Alkuperäisten ohjeiden käännös) 0000BookP20SF.indb450000BookP20SF.indb45 2019/07/2521:48:342019/07/2521:48:3446 Suomi h) Pidä kahvat ja tarttumapinnat kuivina ja puhtaina öljystä ja rasvasta. Liukkaat kahvat ja tarttumispinnat eivät mahdollista työkalun turvallista käsittelyä ja hallintaa odottamattomissa tilanteissa.

a) Anna sähkötyökalu huollettavaksi valtuutetulle teknikolle, joka käyttää alkuperäisiä osia vastaavia varaosia. Näin sähkötyökalu pysyy turvallisena. TURVATOIMET Pidä lapset ja mielentilaltaan epävakaat henkilöt poissa laitteen lähettyviltä. Kun työkalua ei käytetä, se on säilytettävä poissa lasten ja mielentilaltaan epävakaiden henkilöiden ulottuvilta.

1. Odota, että leikkuri on pysähtynyt, ennen kuin

lasket laitteen käsistäsi. Esillä oleva pyörivä leikkuri saattaa tarttua pintaan kiinni aiheuttaen hallinnan menettämisen ja vakavia vammoja.

2. Pidä kiinni sähkötyökalun eristetyistä

tarttumapinnoista, sillä terä saattaa osua omaan johtoonsa. "Elävän" johdon leikkaaminen saattaa tehdä sähkötyökalun näkyvillä olevista metallisista osista "eläviä" ja voi antaa käyttäjälle sähköiskun.

3. Käytä pitimiä tai muuta käytännöllistä tapaa

työstökappaleen kiinnittämiseksi ja tukemiseksi vakaalle alustalle. Työkappale ei ole vakaasti paikoillaan, jos pidät siitä kiinni kädellä tai tuet sitä vartaloa vasten. Tämä voi johtaa hallinnan menettämiseen.

1. Varmista, että käytettävä virtalähde vastaa tuotteen

tyyppikilvessä määritettyjä virtavaatimuksia.

2. Varmista, että virtakytkin on pois päältä (OFF-asennossa).

Jos virtapistoke yhdistetään pistorasiaan, kun virtakytkin on päällä, työkalu käynnistyy välittömästi, mikä saattaa aiheuttaa vakavan onnettomuuden.

Kun työskentelyalue on kaukana virtalähteestä, käytä riittävän paksua jatkojohtoa, jolla on riittävä nimelliskapasiteetti. Jatkojohto tulee pitää mahdollisimman lyhyenä.

4. Käytä tukevaa, puista työskentelyalustaa.

Epävakaa työskentelyalusta saattaa aiheuttaa vahinkoja, joten varmistu, että se on vakava ja suorassa tasossa.

5. Älä käytä höylää terien ollessa ylöspäin kuten

6. Varovaisuustoimenpiteet työskentelyn jälkeen

Kun kannatat höylää työskentelyn jälkeen yhdellä kädellä, varmistu, ettei teräpuoli tule liian lähelle tai osu vartaloon. Varomattomuus saattaa aiheutta pahoja vahinkoja.

7. Varo, ettet satuta kättäsi, kun kiinnität tai poistat teriä.

8. Ennen terien kiinnittämistä pyyhi teristä kaikki lastut tai

muut niihin tarttuneet roskat.

9. Jos karbiditerän korkeus on epätarkka edellä mainittujen

toimenpiteiden jälkeen, suorita alla kuvatut toimet.

10. Varmista aina ennen kuin kiinnität tai irrotat pölynkerääjän

kiinnittimen, että virtakytkin on OFF-asennossa ja pistotulppa irrotettu seinästä.

11. Varmista, että pölynkerääjä on täysin kiinnitetty.

Ohjeen noudattamatta jättäminen saattaa johtaa henkilövahinkoihin.

12. Varo rikkomasta lukituslaitetta, kun kiinnität tai irrotat

pölynkerääjän kiinnitintä ja sirukantta.

Suosittelemme käyttämään aina jäännösvirtalaitetta, jonka nimellisjäännösvirta on 30 mA tai vähemmän. OSIEN NIMET (Kuva 17)

Kotelon tuuletusaukko

Ilmapyssy SYMBOLIT VAROITUS Seuraavassa esitellään koneessa käytetyt symbolit. Varmista, että ymmärrät niiden merkityksen, ennen kuin aloitat koneen käytön. P20SF / P20ST : Höylä Loukkaantumisriskin vähentämiseksi käyttäjän on luettava käyttöopas. Koskee vain EU-maita Älä hävitä sähkötyökaluja tavallisen kotitalousjätteen mukana! Sähkö- ja elektroniikkaromua koskevan EU-direktiivin 2012/19/EU ja sen maakohtaisten sovellusten mukaisesti käytetyt sähkötyökalut on kerättävä erikseen ja vietävä ympäristöystävälliseen kierrätyslaitokseen.

Kierroksia tai edestakaisia liikkeitä minuuttia kohti Vaihtovirta

Höyläysleveys 82 mm Höyläyssyvyys 2,6 mm 1,5 mm Paino (ilman ohjuria ja johtoa) 2,7 kg 2,6 kg

• Tarkista laitteen nimilaatasta, sillä siinä saattaa olla eroavuuksia. HUOMAA Koska HiKOKI kehittää tuotteitaan jatkuvasti, tässä ilmoitetut tekniset tiedot voivat muuttua ilman ennakkoilmoitusta. PERUSVARUSTEET Päälaitteen (1 laite) lisäksi pakkaus sisältää alla luetellut varusteet. ○ Kiintoavain (terän asennukseen) ...................................1 ○ Säätömittari (leikkurin korkeuden säätöä varten) ..........1 ○ Opas (jossa säätöruuvi) ................................................1 ○ Teroitustulkki (teroitettavalle terätyypille) ......................1 ○ Kotelo (P20SF) (ei tule mukana kaikkialla) ....................1 ○ Pölynkerääjän kiinnitin ..................................................1 Perusvarusteet voivat vaihtua ilman erillistä ilmoitusta. SOVELLUKSET Monenlaisen puutavaran höyläykseen. (Katso kuvat 1)

KIINNITTÄMINEN JA KÄYTTÖ

Toimenpide Kuva Sivu Höyläyssyvyyden asennus

Höyläyksen aloitus ja lopetus

Johdon pidikkeen käyttäminen (P20SF)

Jalustan käyttäminen (P20SF)

Karbiditerän poisto (Kaksireunaiselle terätyypille)

Karbiditerän kiinnitys (Kaksireunaiselle terätyypille)

Karbiditerän korkeuden säätö (Kaksireunaiselle terätyypille)

Uudelleen teroitettavan terän purkaminen

Uudelleen teroitettavan terän kokoaminen

Uudelleen teroitettavan terän korkeuden säätäminen

Uudelleen teroitettavan terän teroittaminen

Pölynkerääjän kiinnittimen kiinnittäminen ja irrottaminen

Mutkaliittimen käyttö (lisävaruste) 14

Hiiliharjojen vaihtaminen

Lastujen ulostuloaukon asianmukainen puhdistaminen

Karkeassa ohennuksessa voidaan käyttää suurta höyläyssyvyyttä sopivalla no peu del la aikaansaamaan tasainen jälki. Sileän viimeistelyn varmistamiseksi on parasta käyttää korkeaa kierrosnopeutta ja vähäistä höyläyssyvyyttä.

2. Terien teroitusvälit

Terien teroitusväli riippuu leikattavasta puusta ja leikkaussyvyydestä. Teroitus on yleensä tarpeen aina 500 metrin leikkauksen jälkeen.

Jos käytettäyissä on vesihiomakivi, käytä sitä kastettuasi sitä riittävästi veteen, koska tällainen hiomakivi saattaa kulua hionnan aikana. Tasoita hiomakiven pinta aina tarpeen ollen.

Tylsien tai rikkinäisten terien käyttö heikentää työskentelyn tasoa ja saattaa aiheuttaa moottorin ylikuormitusta. Teroita tai uusi terät niin usein kuin on tarpeen.

HUOMAUTUS Etutaso, takataso ja syvyyden säätönuppi on tarkasti koneistettu aikaansaamaan erittäin vaativaa laatua. Raju käsittely tai mekaaniset iskut saattavat aiheuttaa niiden vääntymisen ja huonontaa höyläyksen laatua. Edellämainittuja osia tulee käsitellä erityisellä huolella.

3. Kiinnitysruuvien tarkistaminen

Tarkista kaikki kiinnitysruuvit säännöllisesti ja varmista, että ne on kunnolla kiristetty. Jos ruuvit ovat löysällä, kiristä ne välittömästi. Tämän tekemättä jättäminen voi aiheuttaa vakavan vaaran.

4. Moottoriyksikön huolto

Moottorin käämi on tämän työkalun tärkeä osa. Varo, ettet vahingoita käämiä, ja vältä kosketusta puhdistusöljyyn tai veteen. Puhdista moottori 50 käyttötunnin jälkeen puhaltamalla kuivaa ilmaa moottorin kotelon tuuletusaukkoihin paineilman tai muun työkalun avulla (Kuva 17). Pölyn tai hiukkasten kertyminen moottoriin voi aiheuttaa vaurioita. 0000BookP20SF.indb470000BookP20SF.indb47 2019/07/2521:48:342019/07/2521:48:3448 Suomi

5. Hiiliharjojen tarkistaminen (kuva 16)

Moottorissa käytettävät hiiliharjat ovat kuluvia osia. Koska liian kulunut hiiliharja voi aiheuttaa moottorihäiriöitä, vaihda hiiliharjat uusin harjoihin, joilla on kuvassa näkyvä hiiliharjanumero ⓐ, kun hiiliharja on kulunut kulumisrajaan ⓑ asti tai sen lähelle. Huolehdi lisäksi hiiliharjojen puhtaudesta ja varmista, että ne liikkuvat vapaasti harjapitimissä.

6. Hiiliharjan vaihto (kuva 16)

Irroita hiiliharja ruuvitaltalla. Hiiliharja on sitten helposti irroitettavissa.

7. Virtajohdon vaihtaminen

Jos virtajohto on vaihdettava, vaihto on turvallisuussyistä teetettävä valtuutetussa HiKOKI-huoltokeskuksessa.

8. Hihnan vaihtaminen

Jos hihna on vaihdettava, vaihto on turvallisuussyistä teetettävä valtuutetussa HiKOKI-huoltokeskuksessa. HUOMAUTUS Sähkötyökalujen käytössä ja huollossa on aina noudatettava kussakin maassa voimassa olevia turvaohjeita ja normeja. TAKUU Myönnämme HiKOKI-sähkötyökaluille takuun lakisääteisten/ kansallisten erityissääntelyiden mukaisesti. Tämä takuu ei kata vikoja tai vaurioita, jotka johtuvat vääränlaisesta tai kielletystä käytöstä tai normaalista kulumisesta. Reklamaatiotapauksessa lähetä purkamaton sähkötyökalu ja tämän käyttöoppaan lopussa oleva TAKUUSERTIFIKAATTI valtuutettuun HiKOKI-huoltokeskukseen. Tietoja ilmavälitteisestä melusta ja tärinästä Mittausarvot on määritetty EN62841-standardin mukaisesti ja ilmoitettu ISO 4871 -standardin mukaisesti. Mitattu A-painotteinen ääniteho: 97 dB (A) (P20SF) 95 dB (A) (P20ST) Mitattu A-painotteinen äänipainearvo: 86 dB (A) (P20SF) 84 dB (A) (P20ST) Toleranssi K: 3 dB (A) Käytä kuulonsuojaimia. Tärinän kokonaisarvot (kolmiakselivektorisumma) EN62841-standardin mukaisesti määritettynä. Höylää havupuuta: Värähtelyemissioarvo

Ilmoitettu värähtelyn kokonaisarvo on mitattu standarditestausmenetelmien mukaisesti, ja sitä voidaan käyttää työkalujen vertaamiseen keskenään. Sitä voidaan myös käyttää altistumisen alustavaan arviointiin. VAROITUS ○ Värähtelyemissioarvo voi poiketa annetusta kokonaisarvosta sähkötyökalun varsinaisen käytön aikana työkalun käyttötavasta riippuen. ○ Määritä käyttäjää suojaavat varotoimet, jotka perustuvat arvioituun altistumiseen varsinaisessa käyttötilanteessa (ottaen huomioon käyttöjakson kaikki vaiheet, kuten hetket, jolloin työkalu on kytketty pois päältä ja jolloin se on tyhjäkäynnissä, varsinaisen käyntiajan lisäksi). HUOMAA Koska HiKOKI kehittää tuotteitaan jatkuvasti, tässä ilmoitetut tekniset tiedot voivat muuttua ilman ennakkoilmoitusta. 0000BookP20SF.indb480000BookP20SF.indb48 2019/07/2521:48:342019/07/2521:48:3449
