NÁVOD NA OBSLUHU DDMO5000S MSW

1. Vyberte si vhodný diamantový bit

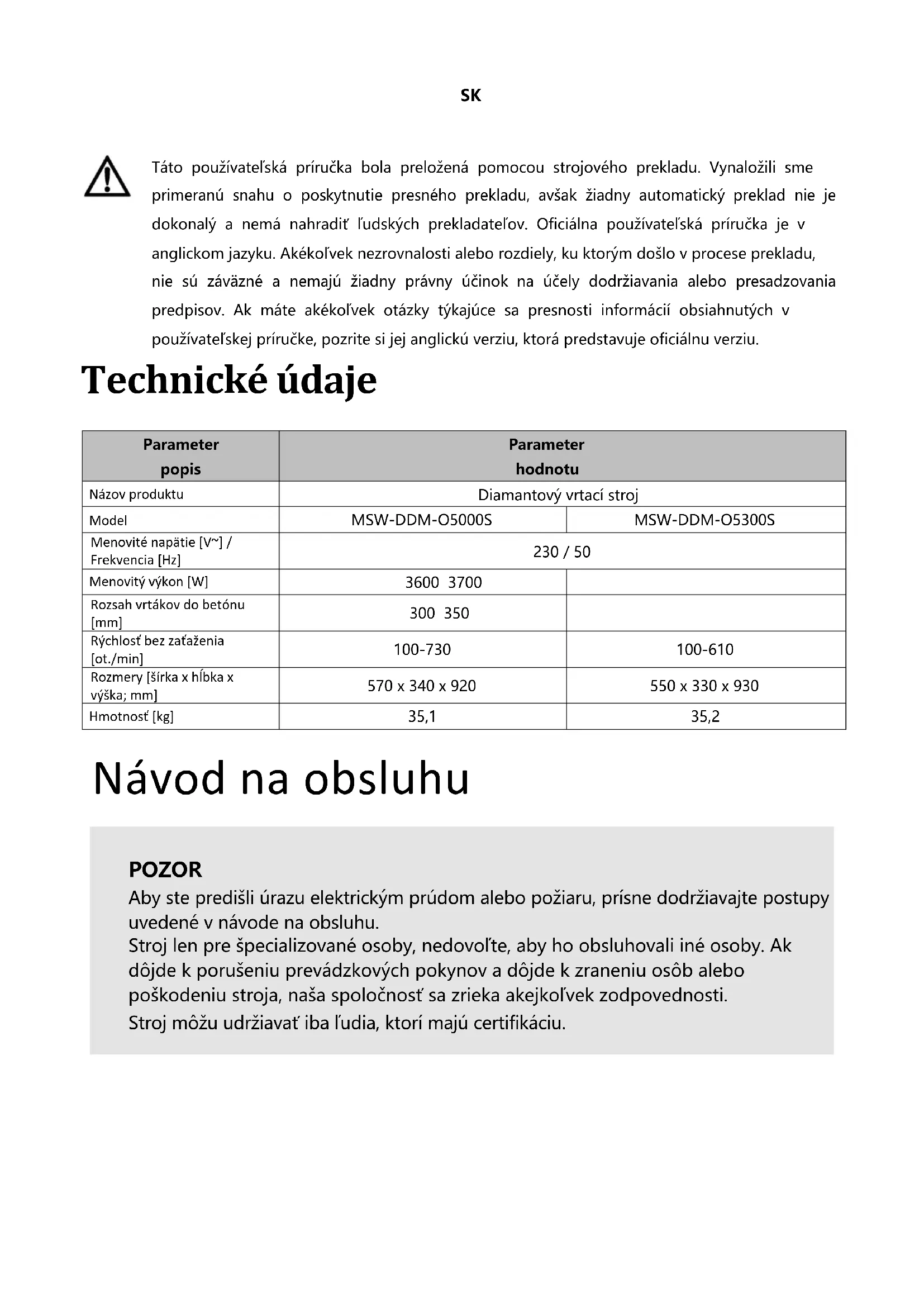

o Após 300 horas de operação, inspecione a escova de carvão para determinar se ela precisa ser substituída. o Toda manutenção relacionada ao gerador deve ser realizada por um profissional. Seguir essas etapas de manutenção ajudará a garantir que a máquina continue operando com eficiência e segurança. MANUTENÇÃOSK POZOR Aby ste predišli úrazu elektrickým prúdom alebo požiaru, prísne dodržiavajte postupy uvedené v návode na obsluhu. Stroj len pre špecializované osoby, nedovoľte, aby ho obsluhovali iné osoby. Ak dôjde k porušeniu prevádzkových pokynov a dôjde k zraneniu osôb alebo poškodeniu stroja, naša spoločnosť sa zrieka akejkoľvek zodpovednosti. Stroj môžu udržiavať iba ľudia, ktorí majú certifikáciu. Táto používateľská príručka bola preložená pomocou strojového prekladu. Vynaložili sme primeranú snahu o poskytnutie presného prekladu, avšak žiadny automatický preklad nie je dokonalý a nemá nahradiť ľudských prekladateľov. Oficiálna používateľská príručka je v anglickom jazyku. Akékoľvek nezrovnalosti alebo rozdiely, ku ktorým došlo v procese prekladu, nie sú záväzné a nemajú žiadny právny účinok na účely dodržiavania alebo presadzovania predpisov. Ak máte akékoľvek otázky týkajúce sa presnosti informácií obsiahnutých v používateľskej príručke, pozrite si jej anglickú verziu, ktorá predstavuje oficiálnu verziu. Technické údaje Parameter popis Parameter hodnotu Názov produktu Diamantový vrtací stroj Model

6. Hlavný hriadeľ (a: metrický; b: hrubý zub; c: štvorcový

10. Bakelitová guľová rukoväť

13. Liter redukuje chrbtový kryt

15. Základňa (a: obyčajná; b:

Vyššie sériová vŕtačka sa môže použiť iba na inštaláciu na rám. Tento stroj sa vzťahuje na prevádzkové použitie profesionálnych osôb, ktoré absolvovali odborné školenie, vŕtajú diery do materiálov, ako je skala, železobetón a smoly, alebo vŕtacie jadro. Priemer vyvŕtaného otvoru presahuje 250 mm, na upevnenie je potrebné použiť vysokovýkonnú rozpernú skrutku. Keď sa dostane do procesu rezania, chladiaca voda preteká cez guľový ventil, aby prešla bitom, ponáhľa sa, aby prešla k zlomeným bitom, súčasne sa ochladí na hlavu noža bitu (mokrý stav, ktorý sa dostane do ostria. Diamantový vrták, je to nástroj na vŕtanie v tvare rúry typu dutého priestoru, ktorého predná časť, z ktorej zváranie (alebo spekanie) smeruje nahor a obsahuje diamant Ak je to potrebné, chladiaca voda sa môže zhromažďovať prostredníctvom špeciálneho zariadenia (zberač vody ). NÁVOD NA BEZPEČNÚ PRÁCU

1. Udržujte čisté pracovné prostredie :

Udržujte svoj pracovný priestor uprataný, pretože neporiadok môže viesť k nehodám.

2. Pripravte si pracovnú plochu :

Pred začatím vyčistite pracovné prostredie. Elektrické náradie nepoužívajte v daždi alebo v blízkosti horľavých materiálov.

3. Vyhnite sa úrazu elektrickým prúdom :

Aby ste predišli úrazu elektrickým prúdom, nedotýkajte sa rukami uzemnených častí, ako sú kovové rúrky, vykurovacie rúrky, kachle alebo nádoby na uhlie.

6. Nepreťažujte nástroj :

Na dosiahnutie optimálneho výkonu používajte náradie v rámci jeho špecifikovaného rozsahu zaťaženia.

7. Noste vhodné ochranné prostriedky :

Vyhnite sa voľnému oblečeniu alebo šperkom, ktoré sa môžu zachytiť do pohyblivých častí. Noste ochranu sluchu, gumené rukavice a protišmykovú obuv. Ak máte dlhé vlasy, noste ochrannú prilbu.

8. Zvážte použitie systému na odsávanie prachu :

V prípade potreby pripojte stroj k systému odsávania prachu.

9. S napájacím káblom zaobchádzajte správne :

Pri výmene nástrojov postupujte podľa pokynov. Náradie a jeho napájací kábel pravidelne kontrolujte, či nie sú poškodené. Udržujte rukoväť suchú a bez oleja.

12. Pred údržbou odpojte napájanie :

Pred vykonávaním údržby alebo výmenou nástrojov odpojte náradie, najmä ak sa stroj nebude dlhší čas používať.

13. Uistite sa, že na stroji nezostali žiadne nástroje :

Pred spustením stroja sa uistite, že na vrtáku alebo pracovnom povrchu nezostali žiadne nástroje (napríklad kľúče).

15. Používajte správne predlžovacie káble na vonkajšie použitie :

Ak náradie používate vonku, použite predlžovací kábel, ktorý spĺňa bezpečnostné požiadavky.

16. Zostaňte sústredení :

Náradie nepoužívajte, keď ste nadmerne unavení, pod vplyvom alkoholu alebo po užití liekov.

17. Vyberte správny bit a rýchlosť :

Vyberte si vhodný bit pre materiál a nastavte stroj na správnu rýchlosť. Ak sa vrták počas prevádzky kýve, zastavte a skontrolujte zarovnanie vrtáka a vretena, aby ste predišli poškodeniu stroja alebo nebezpečenstva.SK Návod na inštaláciu a obsluhu diamantovej vŕtačky Dôležitá poznámka: Pred začatím akejkoľvek inštalácie sa uistite, že hlavný vypínač je v polohe „OFF“. Krok 1: Kontrola

1. Vybalenie a kontrola: Otvorte balík a porovnajte obsah s plánom naloženia kontajnera. Skontrolujte stroj a

jeho časti, či nie sú poškodené počas prepravy.

2. Kontrola napätia: Uistite sa, že napätie na pracovisku zodpovedá napätiu uvedenému na typovom štítku stroja.

3. Kontrola príslušenstva: Skontrolujte, či sú v balení zahrnuté všetky prílohy uvedené v pláne naloženia

kontajnera. Krok 2: Pripojenie zdroja napájania

1. Súlad s normami: Podľa noriem Európskej únie EN61029 a IEC1029-2-6 musia byť diamantové vŕtacie stroje

používané na mokré operácie vybavené prúdovým chráničom (RCD) na ochranu pred elektrickým únikom. Uistite sa, že zásuvka je správne uzemnená.

2. Ochrana RCD: Náš produkt je vybavený prúdovým chráničom RCD, ktorý zahŕňa ochranu proti elektrickému

4. Zdroj vody: Zaistite, aby bol zdroj vody čistý a bez nečistôt, ako je drvina, ktorá by mohla poškodiť vodné

tesnenia stroja. Maximálny povolený tlak vody je 3 BAR. Krok 3: Pripojenie zdroja vody

1. Pripojenie prívodu vody: Stroj je vybavený flexibilnou prívodnou hadicou vody s "rýchlym spojom", čo uľahčuje

pripojenie k sacej hadici vystuženej drôtom v systéme prívodu vody. Krok 4: Testovanie bezpečnosti

1. Počiatočné testovanie: Stlačte spínač generátora a spínač mäkkého štartu stroja, aby ste zabezpečili hladký

2. Testovanie RCD: Stlačte tlačidlo "TEST" na RCD. Stroj by mal prestať fungovať, čo znamená, že RCD funguje

uistili, že funguje správne. Záverečná poznámka: Ak RCD nefunguje správne, stroj nepoužívajte. Operátori by nemali používať diamantovú vŕtačku bez funkčného RCD.Kroky na používanie diamantovej vŕtačky

1. Vyberte si vhodný diamantový bit

• Vyberte si správny bit: Hlavný hriadeľ našej spoločnosti podporuje štyri bežne používané typy bitov. Vyberte si vysokokvalitný diamantový vrták, ktorý je ostrý a vhodný pre danú úlohu.

• Zabezpečte vôľu: Uistite sa, že diamantový vrták má dostatočnú vôľu medzi hrúbkou hlavy vrtáku a stenou rúrky, čo pomáha pri zarovnaní vrtáka. Bit by mal mať vôľu (vôľu), ktorá je väčšia ako hrúbka steny rúrky, aby sa zabezpečila hladká prevádzka.

• Príprava vrtáka: Na vrták naneste vodeodolnú olejovú farbu, aby ste uľahčili neskoršie odstránenie vrtáka. Zabezpečte, aby radiálne hádzanie (excentricita) vrtáka nepresahovalo 1 mm.

• Spôsoby upevnenia: Bežné spôsoby upevnenia rámu zahŕňajú použitie expanzných skrutiek, vákuového sania alebo bežných podpier. o Rozpínacie skrutky: Najbežnejšou metódou je použitie rozperných skrutiek. Uistite sa, že priemer kovovej rozpernej skrutky a samotnej skrutky je minimálne 12 mm. o Vákuové sanie: Ak používate vákuové sanie, uistite sa, že vákuová pumpa je účinná a že tesniaci krúžok je neporušený a nepoškodený. o Podperné stojany: Pri použití podperných stojanov sa uistite, že je rám stabilný.

• Zarovnanie rámu: Ak používate rozpínacie skrutky: o Uistite sa, že povrch a základňa stroja sú rovné. Ak základňa nie je rovná, použite kľúč dodaný so strojom na nastavenie štyroch nastavovacích skrutiek na základni, kým nebude vyvážená. o Po upevnení stroja sa uistite, že generátor nekĺže po stojane. Potiahnite a posuňte stĺpik, aby ste sa uistili, že sa pri používaní stroja nebude kývať alebo pohybovať.

• Odporúčanie: Na upevnenie rámu dôrazne odporúčame použiť rozperné skrutky. Pre optimálnu stabilitu umiestnite rozpínacie skrutky čo najbližšie k stĺpu. Spoločnosť nezodpovedá za žiadne problémy vyplývajúce z nesprávneho zabezpečenia stroja.

• Kvalifikovaná prevádzka: Toto zariadenie by mali obsluhovať iba vyškolení odborníci. Je vhodný na vŕtanie otvorov do materiálov ako skala, železobetón a asfalt alebo na jadrové vŕtanie. Vždy pozorne dodržiavajte návod na obsluhu.

• Prívod vody: Zabezpečte dostatočný prívod vody cez guľový ventil, aby ste dôkladne vypláchli nečistoty. Ak sa stroj plní zmesou bahna a vody, signalizuje to nedostatočný prísun vody. o Tlak podávania: Podľa potreby použite vhodný tlak podávania. Nedostatočný tlak môže spôsobiť opotrebovanie diamantového hrotu vrtáka, čím sa výrazne zníži účinnosť vŕtania. Príležitostne môže vrták vyžadovať dodatočné úpravy pri rezaní tvrdších materiálov, ako je SIC (karbid kremíka), aby sa zabránilo vibráciám a zabezpečilo sa, že diamant zostane neporušený. o Rezanie kovov: Keď narazíte na kov, prepnite na nižšiu rýchlosť a zvýšte podávací tlak. o Prekážka: Ak sa vrták zasekne, nenúťte stroj pokračovať. Okamžite zastavte stroj a pred pokračovaním vo vŕtaní opatrne uvoľnite vrták.

• Vertikálne vŕtanie: Pri vŕtaní smerom nahor použite špeciálnu nádrž na zachytávanie vody, aby ste zabránili vniknutiu vody do generátora. Ak sa stroj neočakávane zastaví, reštartujte ho až potom, čo sa uistite, že sa vrták môže voľne otáčať a nie je prekážka v otvore

zostala v rozpojenom stave nie dlhšie ako 3-4 sekundy. Dlhšie vypínanie môže spôsobiť rýchle zvýšenie teploty, čo vedie k opotrebovaniu trecích doštičiek.

• Po stlačení spínača sa stroj (spínač mäkkého štartu) plynulo spustí. Ak dôjde k preťaženiu stroja, elektronický ochranný spínač upozorní obsluhu na preťaženie výraznými výkyvmi. Ak sa záťaž nezníži, spínač sa po niekoľkých sekundách automaticky vypne. Po odstránení záťaže je možné stroj reštartovať a opäť sa hladko rozbehne.

• Pred opätovným spustením sa uistite, že sa vrták môže voľne otáčať a nie je zablokovaný vo vyvŕtanom otvore. Ak je stroj vystavený napätiu vyššiemu ako 260 V, môže spôsobiť vážne poškodenie a potenciálne vyhorenie generátora. Pri použití generátora na napájanie sa uistite, že špička napätia nepresahuje 260 V.

3 súbory Na zlepšenie efektívnosti vŕtania majú stroje 3 typy zmeny rýchlosti. V ňom sa rýchlo delia, vysokorýchlostné pilníky ( H ) sa aplikujú na malý a mäkší materiál na spěch, rýchle pilníky (M) sa aplikujú na trochu a viac tvrdý materiál; Nízkorýchlostné pilníky (L) sa používajú na veľké a tvrdé materiály. Na zlepšenie účinnosti vŕtania sú stroje vybavené trojrýchlostným prevodovým systémom:

• High Speed (H Gear): Vhodné pre malé nástavce a mäkšie materiály.

• Stredná rýchlosť (M Gear): Ideálne pre stredne veľké bity a tvrdšie materiály.

• Nízka rýchlosť (L Gear): Najlepšie pre veľké vrtáky a veľmi tvrdé materiály. Pokyny na radenie prevodových stupňov:

1. Radenie prevodových stupňov: Vždy preraďujte, keď je stroj zastavený alebo takmer zastavený.

2. Správne zaradenie prevodového stupňa: Pri radení sa uistite, že je prevodový stupeň úplne zaradený. Ak sa po

spustení stroja hlavný hriadeľ neotáča alebo počujete brúsny zvuk, znamená to, že ozubené koleso nie je úplne zaradené. Okamžite vypnite stroj a pri otáčaní hlavného hriadeľa dopredu a dozadu posuňte páku prevodovky do požadovanej polohy, až kým prevod správne nezapadne.

3. Počas prevádzky: Nikdy sa nepokúšajte meniť prevodové stupne, keď stroj beží na plné otáčky, pod zaťažením

alebo ak je vrták zaseknutý. Pred preraďovaním vždy zastavte stroj, aby ste predišli poškodeniu. Tento proces pomáha zabezpečiť, aby bol prevod správne zaradený a zabraňuje poškodeniu stroja.BEŽNÁ PORUCHA A SPÔSOB ODSTRÁNENIA Chyba Dôvod Spôsob odstránenia Generátor sa neotáča Zdroj napájania je upchatý alebo sú uvoľnené kontakty Obnovte zdroj napájania, skontrolujte všetky pripojenia a dotiahnite ich Uhlíková kefka je zablokovaná alebo odpojená od komutátora Nainštalujte novú uhlíkovú kefu Ochrana proti úniku sa spustila a neresetovala sa Stlačením tlačidla reset reštartujete generátor Ochrana proti úniku je poškodená Vymeňte chránič proti úniku Vŕtanie otvoru je príliš pomalé Bit dosiahol koniec svojej životnosti Vymeňte bit Tlak podávania je príliš nízky Zvýšte tlak podávania Povrch bitu je zanesený nečistotami Vyčistite bit a zvýšte hydraulický tlak Rýchlosť otáčania je príliš vysoká Preraďte na nižšiu rýchlosť Rezanie cez hrubú výstužnú tyč spôsobuje skĺznutie Mierne znížte tlak podávania, potom po prechode tlak zvýšte Nečistoty sa hromadia na dne otvoru Odstráňte nečistoty z dna otvoru a použite väčší tlak Prietok vody je zablokovaný alebo neexistuje spätný tok Skontrolujte vodný ventil a skontrolujte prietok vody Bit stratil ostrosť Opätovne nabrúste vrták pomocou ohňovzdornej tehly alebo brúsneho kotúča Bitové bloky Nečistoty alebo zlomené kusy výstužnej tyče sú zaseknuté medzi vrtákom a stenou otvoru alebo rám nie je bezpečne pripevnený Zastavte stroj, pomocou kľúča otočte alebo vyberte vrták, odstráňte prekážku a upravte medzeru posuvného puzdra Bitová stena sa rýchlo opotrebováva Hlavný hriadeľ je nesprávne zarovnaný Opravte alebo vymeňte hlavný hriadeľ Bit je nesprávne zarovnaný Vymeňte bit Z otvoru nie je možné odstrániť výstužnú tyč alebo nečistoty Zlepšite prietok vody, vyberte vrták a vyčistite otvor Únik vodnej súpravy Tesniaci krúžok kostry je opotrebovaný alebo starý Vymeňte tesniaci krúžok kostryNávod na údržbu Dôležitá poznámka: Pred vykonávaním akejkoľvek údržby na stroji vždy odpojte zdroj napájania vytiahnutím stroja zo zásuvky.

o Na čistenie stroja použite handru. Na striekanie alebo umývanie stroja nepoužívajte vodu. o Zabezpečte, aby voda nevnikla do generátora alebo spínacej skrinky. o Udržujte odvzdušňovač čistý a odblokovaný. o Vyčistite hlavný hriadeľ a naneste naň olej.

2. Mazanie ozubeného kolesa:

o Po 300 hodinách prevádzky by mal olej na mazanie prevodov vymeniť odborník podľa týchto krokov: Uistite sa, že je stroj pripevnený vertikálne (hlavným hriadeľom smerom nadol). Uvoľnite 36 uhlových skrutiek na plášti prevodovky a odstráňte generátor a stredný kryt. Vymeňte olej na mazanie prevodovky za značku špecifikovanú výrobcom. Zložte stroj v správnom poradí a uistite sa, že je všetko správne nainštalované. o Upozornenie: Ak spozorujete akýkoľvek únik mazacieho oleja, okamžite prestaňte stroj používať, aby ste predišli poškodeniu ozubených kolies.

3. Vodný tesniaci krúžok:

o Ak z vodnej súpravy uniká chladiaca voda, ihneď vymeňte tesniaci krúžok. Túto úlohu by mal vykonať odborník v autorizovanej opravovni.
