KÄYTTÖOHJE DDMO5000S MSW

Tuotteen nimi Timanttiporakone

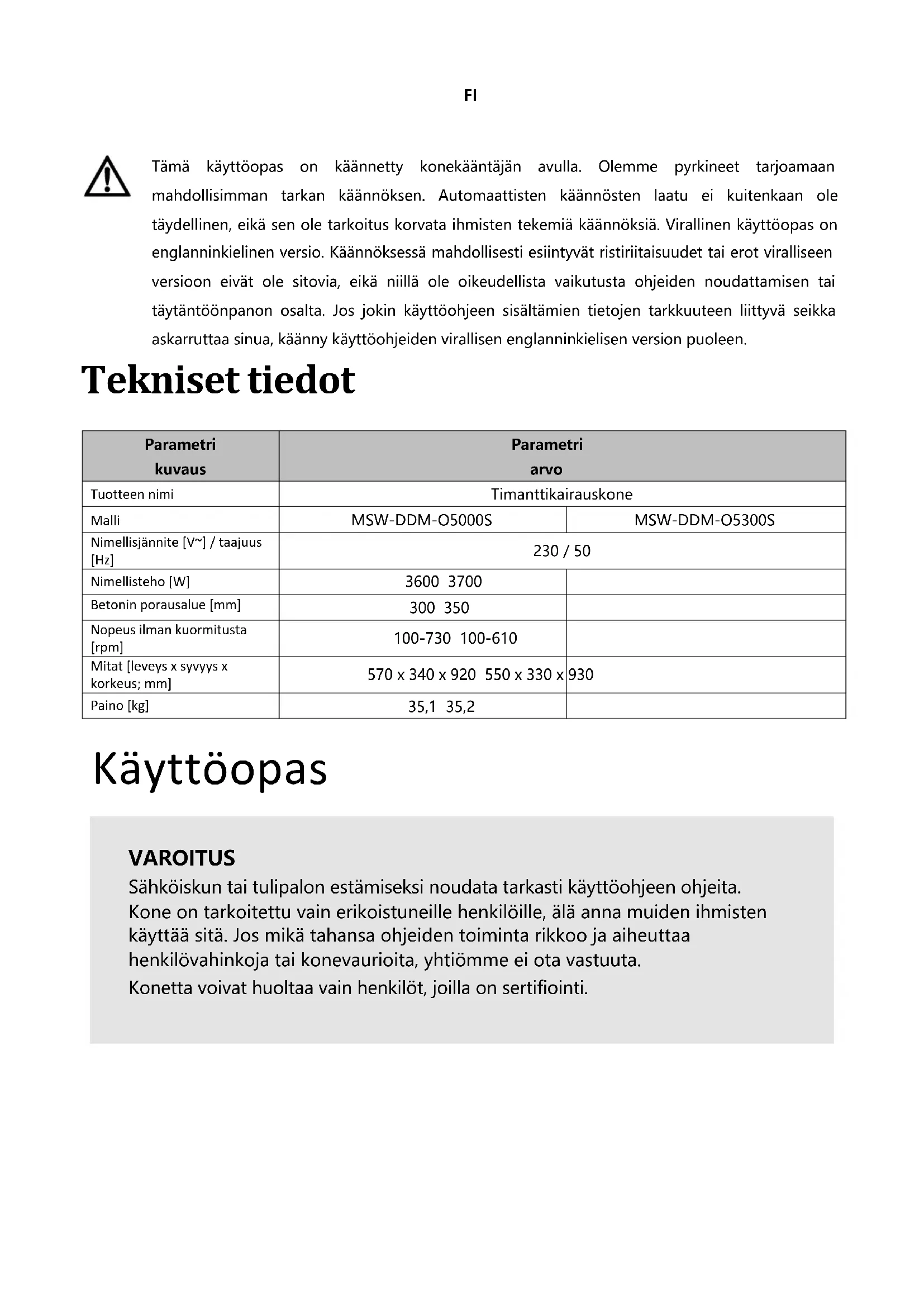

o Efter 300 timers drift skal kulbørsten inspiceres for at afgøre, om den skal udskiftes. o Al vedligeholdelse af generatoren bør udføres af en fagmand. Ved at følge disse vedligeholdelsestrin kan man sikre, at maskinen fortsat fungerer effektivt og sikkert. VEDLIGEHOLDELSEFI VAROITUS Sähköiskun tai tulipalon estämiseksi noudata tarkasti käyttöohjeen ohjeita. Kone on tarkoitettu vain erikoistuneille henkilöille, älä anna muiden ihmisten käyttää sitä. Jos mikä tahansa ohjeiden toiminta rikkoo ja aiheuttaa henkilövahinkoja tai konevaurioita, yhtiömme ei ota vastuuta. Konetta voivat huoltaa vain henkilöt, joilla on sertifiointi. Tämä käyttöopas on käännetty konekääntäjän avulla. Olemme pyrkineet tarjoamaan mahdollisimman tarkan käännöksen. Automaattisten käännösten laatu ei kuitenkaan ole täydellinen, eikä sen ole tarkoitus korvata ihmisten tekemiä käännöksiä. Virallinen käyttöopas on englanninkielinen versio. Käännöksessä mahdollisesti esiintyvät ristiriitaisuudet tai erot viralliseen versioon eivät ole sitovia, eikä niillä ole oikeudellista vaikutusta ohjeiden noudattamisen tai täytäntöönpanon osalta. Jos jokin käyttöohjeen sisältämien tietojen tarkkuuteen liittyvä seikka askarruttaa sinua, käänny käyttöohjeiden virallisen englanninkielisen version puoleen. Tekniset tiedot Parametri kuvaus Parametri arvo Tuotteen nimi Timanttikairauskone Malli

4. Vaihteiston kotelo

neliömäinen hammas; d: Iso-Britannia valmistaa hampaita)

9. Neliönmuotoinen sauva

10. Bakeliittipallokahva

11. Litraa vähennettävää tavaraa

13. Litra vähentää tavaran

15. Pohja (a: tavallinen; b:

16. Sähkövuotojen suoja

Yllä olevan sarjan porakone voidaan asentaa vain runkoon käyttöä varten. Tämä kone soveltuu ammattihenkilöiden käyttökäyttöön, joka on saanut ammatillisen koulutuksen, poraa reiän materiaaleihin, kuten kallioon, teräsbetoniin ja pihamateriaaliin tai ytimeen. Poran reiän halkaisija ylittää 250 mm, kiinnittämiseen on käytettävä tehokasta laajennuspulttia. Leikkausprosessiin päästyään jäähdytysvesi virtaa palloventtiilin läpi mennäkseen terän läpi, ryntää mennäkseen rikkoutuneisiin teriin, on samalla viilentävä veitsen teränpäälle (märkä tila, joka joutuu reunaan. Timanttiterä, se on putken muotoinen poraustyökalu, eräänlainen ontto, kun sen etuosa hitsattava (tai sintrattu) leikkauskappale nousee ylös ja sisältää timanttia Tarvittaessa jäähdytysvettä voi kerätä eräänlaisen erikoisasennuksen (vedenkeräimen) kautta. ).

1. Säilytä puhdas työympäristö :

Pidä työtilasi siistinä, sillä sotku voi aiheuttaa onnettomuuksia.

2. Valmistele työalue :

Puhdista työympäristö ennen aloittamista. Älä käytä sähkötyökaluja sateessa tai syttyvien materiaalien lähellä.

3. Vältä sähköiskua :

Sähköiskun välttämiseksi älä koske käsin maadoitettuihin osiin, kuten metalliputkiin, lämmitysputkiin, uuneihin tai hiililamppuihin.

4. Pidä lapset ja kouluttamattomat poissa :

Varmista, että lapset ja kouluttamattomat henkilöt ovat poissa työalueelta eivätkä käsittele sähkötyökaluja.

5. Säilytä työkalut turvallisesti :

Kun et käytä sähkötyökaluja, säilytä niitä kuivassa paikassa poissa lasten ulottuvilta.

6. Älä ylikuormita työkalua :

Käytä työkalua sen määritetyllä kuormitusalueella optimaalisen suorituskyvyn saavuttamiseksi.

7. Käytä asianmukaisia suojavarusteita :

Vältä löysiä vaatteita tai koruja, jotka voivat tarttua liikkuviin osiin. Käytä kuulosuojaimia, kumihanskoja ja luistamattomia kenkiä. Jos sinulla on pitkät hiukset, käytä suojakypärää.

8. Harkitse pölynpoistojärjestelmän käyttöä :

Liitä kone tarvittaessa pölynpoistojärjestelmään.

9. Käsittele virtajohtoa oikein :

Älä käytä virtajohtoa muuhun kuin tarkoitettuun tarkoitukseen. Älä vedä konetta johdosta tai irrota sitä vetämällä johdosta.

10. Säilytä oikea asento :

Vältä taipumista tai hankalaa asennetta. Varmista, että seisot turvallisesti ja säilytä tasapainosi.

11. Huolla työkalusi oikein :

Noudata ohjeita vaihtaessasi työkaluja. Tarkasta säännöllisesti työkalu ja sen virtajohto vaurioiden varalta. Pidä kahva kuivana ja öljyttömänä.

12. Katkaise virta ennen huoltoa :

Irrota työkalu pistorasiasta ennen huoltoa tai terien vaihtoa, varsinkin jos konetta ei käytetä pitkään aikaan.

13. Varmista, ettei koneeseen ole jäänyt työkaluja :

Ennen kuin käynnistät koneen, varmista, ettei terälle tai työtasolle ole jäänyt työkaluja (kuten avaimia).

14. Vältä vahingossa tapahtuvaa käynnistystä :

Kun siirrät laitetta tai liität sen virtalähteeseen, älä aseta sormeasi kytkimen päälle. Varmista, että kytkin on "off"-asennossa ennen kuin kytket sen pistorasiaan.

15. Käytä oikeita jatkojohtoja ulkokäyttöön :

Jos käytät työkalua ulkona, käytä jatkojohtoa, joka täyttää turvallisuusvaatimukset.

16. Pysy keskittyneenä :

Älä käytä työkalua liian väsyneenä, alkoholin vaikutuksen alaisena tai lääkityksen jälkeen.

17. Valitse oikea bitti ja nopeus :

Valitse materiaalille sopiva terä ja säädä kone oikealle nopeudelle. Jos pora keinuu käytön aikana, pysäytä ja tarkista terän ja karan kohdistus koneen vahingoittumisen tai vaaran välttämiseksi.FI Timanttiporakoneen asennus- ja käyttöohjeet Tärkeä huomautus: Varmista ennen asennuksen aloittamista, että päävirtakytkin on OFF-asennossa. Vaihe 1: Tarkastus

1. Pura pakkauksesta ja tarkista: Avaa pakkaus ja vertaa sisältöä kontin lastaussuunnitelmaan. Tarkasta kone ja

sen osat kuljetuksen aikana mahdollisesti ilmenneiden vaurioiden varalta.

2. Jännitteen tarkistus: Varmista, että työmaan jännite vastaa koneen tyyppikilvessä ilmoitettua jännitettä.

3. Tarvikkeiden tarkistus: Varmista, että kaikki kontin lastaussuunnitelmassa luetellut lisälaitteet sisältyvät

pakkaukseen. Vaihe 2: Virtalähteen liittäminen

1. Standardien noudattaminen: Euroopan unionin standardien EN61029 ja IEC1029-2-6 mukaan märkätöissä

käytettävät timanttiporakoneet on varustettava vikavirtasuojalla (RCD), joka suojaa sähkövuotoja vastaan. Varmista, että pistorasia on kunnolla maadoitettu.

2. Vikavirtasuojaus: Tuotteemme on varustettu RCD:llä, joka sisältää suojan sähkövuotoja ja alijännitteen

vapautumista vastaan. Kun olet kytkenyt virtalähteen, varmista, että RCD:n kytkin on "ON"-asennossa.

3. Jännitehäviö: Jos jännite putoaa, RCD katkaisee virran automaattisesti. Kun jännite palautuu normaaliksi, nollaa

RCD painamalla "RESET"-painiketta. RCD:n ilmoitettu käyttövirta on 30 mA.

4. Veden lähde: Varmista, että vesilähde on puhdas eikä siinä ole epäpuhtauksia, kuten hiukkasia, jotka voivat

vahingoittaa koneen vesitiivisteitä. Suurin sallittu vedenpaine on 3 BAR. Vaihe 3: Vesilähteen liittäminen

1. Veden tuloliitäntä: Kone on varustettu joustavalla vedenottoputkella, jossa on "pikaliitos", mikä tekee sen

liittämisen helposti johtovahvisteiseen imuletkuun vesijärjestelmässä. Vaihe 4: Turvallisuustestaus

1. Ensimmäinen testaus: Paina generaattorikytkintä ja koneen pehmeäkäynnistyskytkintä varmistaaksesi sujuvan

2. RCD-testaus: Paina RCD:n "TEST"-painiketta. Koneen pitäisi lakata toimimasta, mikä osoittaa, että RCD toimii

oikein. Palauta koneen virta testin jälkeen painamalla RCD:n RESET-painiketta.

3. Vesiturvallisuus: Älä koskaan upota RCD:tä veteen. Testaa RCD säännöllisesti painamalla "TEST"-painiketta

varmistaaksesi, että se toimii oikein. Viimeinen huomautus: Jos RCD ei toimi kunnolla, älä käytä laitetta. Käyttäjät eivät saa käyttää timanttiporakonetta ilman toimivaa vikavirtasuojakytkintä.Timanttiporakoneen käytön vaiheet

1. Valitse sopiva timanttiterä

• Valitse oikea terä: Yrityksemme pääakseli tukee neljää yleisesti käytettyä terätyyppiä. Valitse laadukas timanttiterä, joka on terävä ja sopiva tehtävään.

• Varmista välys: Varmista, että timanttiterällä on tarpeeksi välystä terän pään paksuuden ja putken seinämän välillä, mikä auttaa terän kohdistuksessa. Terän välyksen (välyksen) tulee olla suurempi kuin putken seinämän paksuus tasaisen toiminnan varmistamiseksi.

• Terän valmistelu: Levitä terään vedenpitävä öljymaali helpottaaksesi terän myöhemmin irrottamista. Varmista, että terän säteittäinen poisto (epäkeskisyys) ei ylitä 1 mm.

• Kiinnitysmenetelmät: Yleisiä kehyksen kiinnitysmenetelmiä ovat laajennuspulttien, tyhjiöimun tai tavallisten tukien käyttö. o Laajennuspultit: Yleisin tapa on käyttää laajennuspultteja. Varmista, että metallisen laajennuspultin ja itse pultin halkaisija on vähintään 12 mm. o Tyhjiöimu: Jos käytät tyhjiöimua, varmista, että tyhjiöpumppu on tehokas ja että tiivisterengas on ehjä ja ehjä. o Tukitelineet: Kun käytät tukijalkoja, varmista, että runko on vakaa.

• Rungon kohdistus: Jos käytät laajennusruuveja: o Varmista, että koneen pinta ja pohja ovat tasaiset. Jos alusta ei ole vaakasuorassa, säädä alustan neljää säätöruuvia koneen mukana toimitetulla avaimella, kunnes se on tasapainossa. o Varmista koneen kiinnittämisen jälkeen, että generaattori ei liuku telineeseen. Vedä ja siirrä pilaria varmistaaksesi, että se ei heilu tai liiku konetta käytettäessä.

• Suositus: Suosittelemme vahvasti laajennuspulttien käyttöä rungon kiinnittämiseen. Sijoita laajennusruuvit mahdollisimman lähelle pilaria optimaalisen vakauden varmistamiseksi. Yritys ei ole vastuussa mistään ongelmista, jotka johtuvat koneen virheellisestä kiinnityksestä.

• Pätevä käyttö: Vain koulutetut ammattilaiset saavat käyttää tätä laitetta. Se soveltuu reikien poraamiseen materiaaleihin, kuten kallioon, teräsbetoniin ja asfalttiin, tai timanttiporaukseen. Noudata aina käyttöohjeita tarkasti.

• Veden syöttö: Varmista, että palloventtiilin kautta syötetään riittävästi vettä roskat huuhtelemiseksi perusteellisesti pois. Jos kone täyttyy muta-vesi-seoksella, se ilmaisee riittämättömän vedensyötön. o Syöttöpaine: Käytä sopivaa syöttöpainetta tarpeen mukaan. Riittämätön paine voi aiheuttaa terän timanttikärjen kulumisen, mikä heikentää merkittävästi porauksen tehokkuutta. Joskus terä saattaa vaatia lisäsäätöjä, kun leikataan kovempia materiaaleja, kuten SIC (piikarbidi), tärinän estämiseksi ja timantin pysymisen varmistamiseksi. o Metallin leikkaus: Kun kohtaat metallin, vaihda pienemmälle nopeudelle ja lisää syöttöpainetta. o Este: Jos terä juuttuu, älä pakota konetta jatkamaan. Pysäytä kone välittömästi ja löysää terä varovasti avaimella ennen porauksen jatkamista.

• Pystysuuntainen poraus: Kun poraat ylöspäin, käytä erityistä vedenkeruuallasta estääksesi veden pääsyn generaattoriin. Jos kone pysähtyy odottamatta, käynnistä se uudelleen vasta sen jälkeen, kun olet varmistanut, että terä pääsee pyörimään vapaasti ja ettei se ole tukkeutunut reikään

Kytkin on suunniteltu suojaamaan käyttäjää, konetta ja terää voimakkaissa mekaanisissa ylikuormitusolosuhteissa. Vaurioiden estämiseksi varmista kuitenkin, että kytkin pysyy vapaana

enintään 3-4 sekuntia kuormitettuna. Pitkäaikainen irrotus voi aiheuttaa nopean lämpötilan nousun, mikä johtaa kitkalevyjen kulumiseen.

• Kytkimen painamisen jälkeen kone (pehmeä käynnistyskytkin) käynnistyy tasaisesti. Jos kone ylikuormittuu, elektroninen suojakytkin varoittaa käyttäjää ylikuormituksesta havaittavilla heilahteluilla. Jos kuormitusta ei vähennetä, kytkin sammuu automaattisesti muutaman sekunnin kuluttua. Kun kuorma on poistettu, kone voidaan käynnistää uudelleen, ja se käynnistyy jälleen sujuvasti.

• Varmista ennen uudelleenkäynnistystä, että terä pääsee pyörimään vapaasti ja ettei se ole tukossa porausreiässä. Jos koneeseen kohdistuu yli 260 V:n jännite, se voi aiheuttaa vakavia vaurioita, jotka voivat polttaa generaattorin. Kun käytät generaattoria virransyöttöön, varmista, että jännitehuippu ei ylitä 260 V.

3 tiedostoa Porauksen tehokkuuden parantamiseksi koneissa on 3 tyyppistä vaihdenopeuden vaihtoa. Siinä on korkea jaettavissa, nopeat viilat ( H ) sopivat pieneen ja pehmeämpään materiaaliin kiirehtimiseen, nopeat viilat (M) koskevat bittiä ja kovaa materiaalia; Hitaan nopeuden (L) viilat koskevat isoa terää ja kovaa materiaalia. Poraustehokkuuden parantamiseksi koneissa on kolmivaihteinen vaihdejärjestelmä:

• High Speed (H-vaihde): Soveltuu pienille paloille ja pehmeämmille materiaaleille.

• Keskinopeus (M Gear): Ihanteellinen keskikokoisille terälle ja kovemmille materiaaleille.

• Hidas nopeus (L Gear): Paras suurille teräille ja erittäin koville materiaaleille. Vaihteen vaihto-ohjeet:

1. Vaihteiden vaihtaminen: Vaihda aina, kun kone on pysähtynyt tai melkein pysähtynyt.

2. Oikea vaihteen kytkeminen: Varmista vaihtaessasi, että vaihde on kytketty kokonaan. Jos pääakseli ei pyöri

koneen käynnistämisen jälkeen tai kuulet hiontaääntä, se tarkoittaa, että vaihde ei ole kytkeytynyt kokonaan päälle. Sammuta kone välittömästi ja samalla kun käännät pääakselia edestakaisin, siirrä vaihdenuppi haluttuun asentoon, kunnes vaihde kytkeytyy kunnolla.

3. Käytön aikana: Älä koskaan yritä vaihtaa vaihdetta koneen käydessä täydellä nopeudella, kuormitettuna tai jos

terä on juuttunut. Pysäytä kone aina ennen vaihteiden vaihtamista vaurioiden välttämiseksi. Tämä prosessi auttaa varmistamaan, että vaihde on kytketty oikein ja estää koneen vahingoittumisen.YLEINEN VIKA JA POISTAMISTAPA Vika Syy Poistomenetelmä Generaattori ei pyöri Virtalähde on tukossa tai koskettimet löysällä Palauta virtalähde, tarkista kaikki liitännät ja kiristä ne Hiiliharja on tukossa tai irrotettu kommutaattorista Asenna uusi hiiliharja Vuotosuoja on lauennut eikä nollattu Käynnistä generaattori uudelleen painamalla nollauspainiketta Vuotosuoja on vaurioitunut Vaihda vuotosuoja Porausreikä on liian hidas Bitti on saavuttanut elämänsä lopun Vaihda terä Syöttöpaine on liian alhainen Lisää syöttöpainetta Terän pinta on tukossa roskista Puhdista terä ja lisää hydraulipainetta Pyörimisnopeus on liian suuri Vaihda pienempään nopeusasetukseen Paksun raudoitustangon läpi leikkaaminen aiheuttaa luistoa Vähennä syöttöpainetta hieman ja lisää sitten painetta läpikulkemisen jälkeen Roskat kerääntyvät reiän pohjalle Poista roskat reiän pohjasta ja paina lisää Veden virtaus on estynyt tai paluuvirtausta ei ole Tarkista vesiventtiili ja tarkista veden virtaus Bitti on menettänyt terävyyden Teroita terä uudelleen palonkestävällä tiilellä tai hiomalaikalla Bittilohkot Roskat tai rikkoutuneet raudoitustangon palaset ovat juuttuneet terän ja reiän seinämän väliin tai runkoa ei ole kiinnitetty kunnolla Pysäytä kone, käännä tai poista terä avaimella, poista este ja säädä liukuholkin rakoa Terän seinä kuluu nopeasti Pääakseli on väärin kohdistettu Korjaa tai vaihda pääakseli Bitti on kohdistettu väärin Vaihda terä Vahvistustapaa tai roskia ei voi poistaa reiästä Paranna veden virtausta, irrota terä ja puhdista reikä Vesisarjan vuoto Luuston tiivisterengas on kulunut tai vanhentunut Vaihda rungon tiivisterengasHuolto-ohjeet Tärkeä huomautus: Ennen kuin teet mitään huoltotoimenpiteitä koneelle, irrota aina virtalähde irrottamalla laite pistorasiasta.

1. Koneen puhdistus:

o Käytä riepua koneen puhdistamiseen. Älä käytä vettä koneen suihkuttamiseen tai pesemiseen. o Varmista, ettei generaattoriin tai kytkinrasiaan pääse vettä. o Pidä ilmansuodatin puhtaana ja vapaana. o Puhdista pääakseli ja laita siihen öljyä.

2. Vaihteiston voitelu:

o Ammattilaisen tulee vaihtaa vaihteiston voiteluöljy 300 käyttötunnin jälkeen seuraavasti: Varmista, että kone on kiinnitetty pystysuoraan (pääakseli alaspäin). Löysää vaihteistokotelon 36 kulmaruuvia ja irrota generaattori ja välikansi. Vaihda vaihteiston voiteluöljy valmistajan ilmoittamaan merkkiin. Kokoa kone uudelleen oikeassa järjestyksessä ja varmista, että kaikki on asennettu oikein. o Varoitus: Jos huomaat voiteluöljyvuotoja, lopeta välittömästi koneen käyttö, jotta vaihteet eivät vaurioidu.

3. Vesisarjan tiivisterengas:

o Jos jäähdytysvettä vuotaa vesisarjasta, vaihda tiivisterengas välittömästi. Tämä tehtävä tulee suorittaa valtuutetun korjaamon ammattilaisen toimesta.
