NAUDOJIMO INSTRUKCIJA DDMO5000S MSW

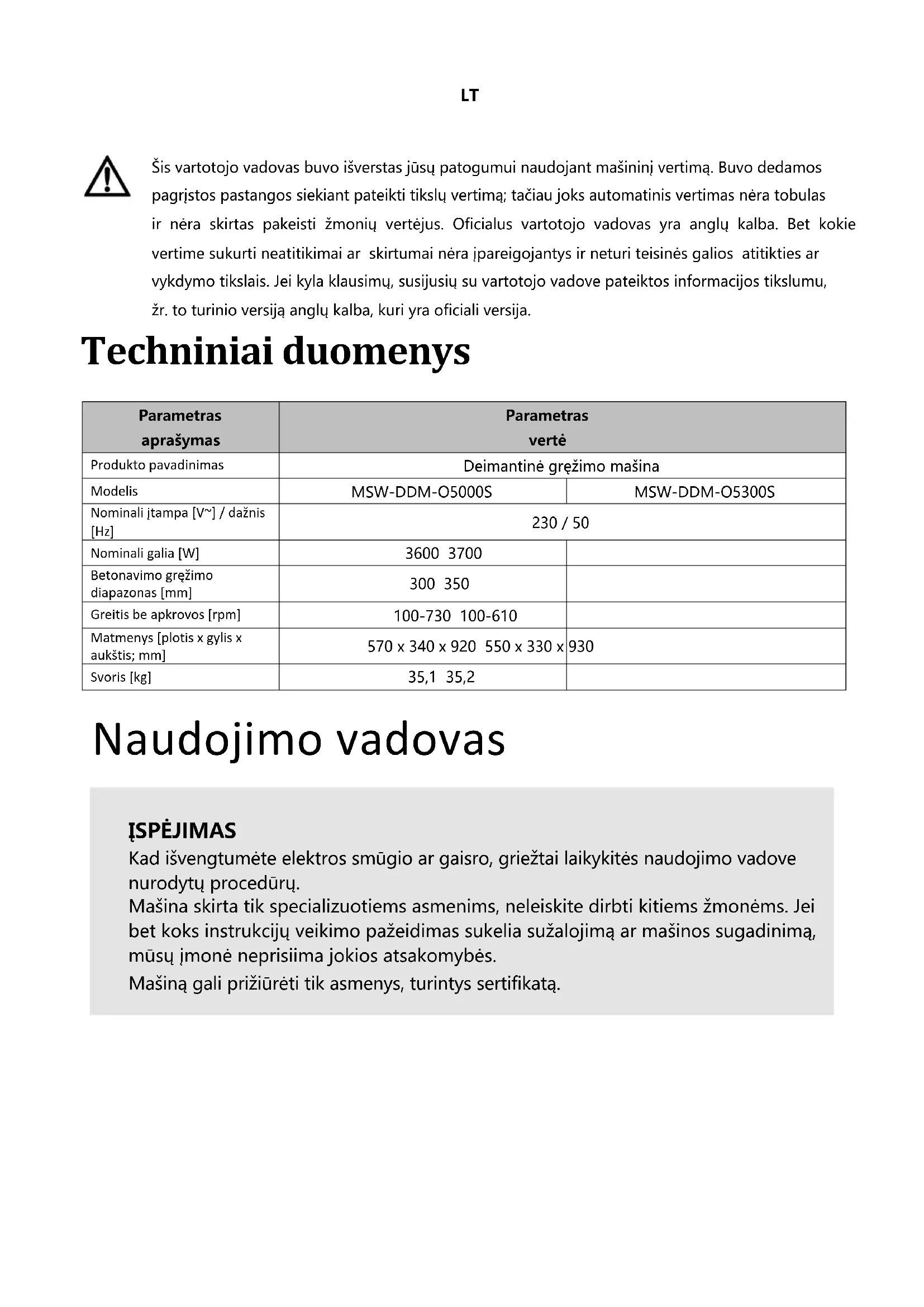

Produkto pavadinimas Deimantinė gręžimo mašina

o Nakon 300 sati rada pregledajte karbonsku četkicu kako biste utvrdili treba li je zamijeniti. o Svo održavanje u vezi s generatorom trebao bi obavljati stručnjak. Slijeđenje ovih koraka održavanja pomoći će osigurati da stroj nastavi raditi učinkovito i sigurno. ODRŽAVANJELT ĮSPĖJIMAS Kad išvengtumėte elektros smūgio ar gaisro, griežtai laikykitės naudojimo vadove nurodytų procedūrų. Mašina skirta tik specializuotiems asmenims, neleiskite dirbti kitiems žmonėms. Jei bet koks instrukcijų veikimo pažeidimas sukelia sužalojimą ar mašinos sugadinimą, mūsų įmonė neprisiima jokios atsakomybės. Mašiną gali prižiūrėti tik asmenys, turintys sertifikatą. Šis vartotojo vadovas buvo išverstas jūsų patogumui naudojant mašininį vertimą. Buvo dedamos pagrįstos pastangos siekiant pateikti tikslų vertimą; tačiau joks automatinis vertimas nėra tobulas ir nėra skirtas pakeisti žmonių vertėjus. Oficialus vartotojo vadovas yra anglų kalba. Bet kokie vertime sukurti neatitikimai ar skirtumai nėra įpareigojantys ir neturi teisinės galios atitikties ar vykdymo tikslais. Jei kyla klausimų, susijusių su vartotojo vadove pateiktos informacijos tikslumu, žr. to turinio versiją anglų kalba, kuri yra oficiali versija. Techniniai duomenys Parametras aprašymas Parametras vertė Produkto pavadinimas Deimantinė gręžimo mašina Modelis

10. Bakelito rutulinė rankena

13. Litras sumažina gaminių

15. Pagrindas (a: įprastas; b:

16. Apsauga nuo elektros nuotėkio

Aukščiau pateiktos serijos gręžimo mašiną galima montuoti tik ant rėmo, kad būtų galima naudoti. Ši mašina skirta profesionaliems asmenims, kurie yra įgiję profesionalų išsilavinimą, gręžia skyles tokiose medžiagose kaip uola, gelžbetonis ir šerdies medžiaga. Gręžimo skylės skersmuo viršija 250 mm, tvirtinimui reikia naudoti didelio efektyvumo išsiplėtimo varžtą. Įsijungiant į pjovimo procesą, aušinamasis vanduo teka per rutulinį vožtuvą, kad praeitų pro grąžtą, bėga prie sulūžusių gabalų, tuo pačiu atvėsta peilio antgalio galvutei (šlapia būsena, kuri patenka į briauną. Deimantinis grąžtas, tai vamzdžio formos gręžimo įrankis, panašus į tuščiavidurį, kai jo priekinė dalis suvirinant (arba sukepinant) kyla į viršų ir jame yra deimantų. ).

SAUGUS DARBO INSTRUKCIJA

1. Palaikykite švarią darbo aplinką :

Tvarkykite savo darbo vietą, nes netvarka gali sukelti nelaimingų atsitikimų.

2. Paruoškite darbo sritį :

Prieš pradėdami, išvalykite darbo aplinką. Nenaudokite elektrinių įrankių lyjant ar šalia degių medžiagų.

3. Venkite elektros šoko :

Kad išvengtumėte elektros smūgio, rankomis nelieskite įžemintų dalių, tokių kaip metaliniai vamzdžiai, šildymo vamzdžiai, krosnys ar anglies stulpeliai.

4. Saugokite vaikus ir netreniruotus asmenis :

Užtikrinkite, kad vaikai ir nemokyti asmenys būtų atokiai nuo darbo zonos ir nedirbtų su elektriniais įrankiais.

5. Saugiai laikykite įrankius :

Kai nenaudojate, elektrinius įrankius laikykite sausoje, vaikams nepasiekiamoje vietoje.

6. Neperkraukite įrankio :

Naudokite įrankį nurodytoje apkrovos diapazone, kad pasiektumėte optimalų veikimą.

7. Dėvėkite tinkamas apsaugines priemones :

Venkite laisvų drabužių ar papuošalų, kurie gali įstrigti judančiose dalyse. Dėvėkite ausų apsaugos priemones, gumines pirštines ir neslystančius batus. Jei turite ilgus plaukus, dėvėkite apsauginį šalmą.

8. Apsvarstykite galimybę naudoti dulkių nusiurbimo sistemą :

Jei reikia, prijunkite mašiną prie dulkių nusiurbimo sistemos.

9. Tinkamai elkitės su maitinimo laidu :

Nenaudokite maitinimo laido kitiems tikslams, nei numatyta. Netraukite mašinos už laido ir neatjunkite jos traukdami už laido.

10. Išlaikyti taisyklingą laikyseną :

Venkite pasilenkti ar užimti nepatogią poziciją. Įsitikinkite, kad stovite saugiai ir išlaikykite pusiausvyrą.

11. Tinkamai prižiūrėkite savo įrankį :

Keisdami įrankius vadovaukitės instrukcijomis. Reguliariai tikrinkite, ar nepažeistas įrankis ir jo maitinimo laidas. Rankeną laikykite sausą ir be alyvos.

12. Prieš techninę priežiūrą atjunkite maitinimą :

Prieš atlikdami techninę priežiūrą ar keisdami antgalius, atjunkite įrankį, ypač jei mašina bus nenaudojama ilgą laiką.

13. Įsitikinkite, kad mašinoje neliko įrankių :

Prieš paleisdami mašiną įsitikinkite, kad ant antgalio ar darbinio paviršiaus neliko įrankių (pvz., veržliarakčių).

14. Venkite atsitiktinio paleidimo :

Perkeldami įrenginį arba jungdami jį prie maitinimo šaltinio, nedėkite piršto ant jungiklio. Prieš prijungdami įsitikinkite, kad jungiklis yra „išjungtoje“ padėtyje.

15. Naudokite tinkamus ilginamuosius laidus lauke :

Jei įrankį naudojate lauke, naudokite saugos reikalavimus atitinkantį ilginamąjį laidą.

16. Būkite susikaupę :

Nenaudokite įrankio, kai esate labai pavargę, apsvaigę nuo alkoholio arba išgėrę vaistų.

17. Pasirinkite tinkamą bitą ir greitį :

Pasirinkite medžiagai tinkamą antgalį ir nustatykite mašiną tinkamu greičiu. Jei darbo metu grąžtas svyruoja, sustokite ir patikrinkite antgalio ir veleno išlygiavimą, kad nesugadintumėte mašinos ir nesukeltumėte pavojaus.LT Deimantinės gręžimo mašinos montavimo ir naudojimo instrukcijos Svarbi pastaba: Prieš pradėdami montuoti, įsitikinkite, kad pagrindinis maitinimo jungiklis yra padėtyje „OFF“. 1 žingsnis: patikrinimas

1. Išpakuokite ir patikrinkite: atidarykite pakuotę ir palyginkite jos turinį su konteinerio pakrovimo planu.

Patikrinkite, ar mašina ir jos dalys nebuvo pažeistos transportavimo metu.

2. Įtampos patikrinimas: įsitikinkite, kad įtampa darbo vietoje atitinka įtampą, nurodytą mašinos vardinėje

3. Priedų patikrinimas: patikrinkite, ar visi konteinerio pakrovimo plane nurodyti priedai yra įtraukti į pakuotę.

2 veiksmas: maitinimo šaltinio prijungimas

1. Atitiktis standartams: Pagal Europos Sąjungos standartus EN61029 ir IEC1029-2-6, deimantinės gręžimo

staklės, naudojamos šlapiam darbui, turi būti su liekamosios srovės įtaisu (RCD), apsaugančiu nuo elektros nuotėkio. Įsitikinkite, kad maitinimo lizdas yra tinkamai įžemintas.

2. RCD apsauga: mūsų gaminyje yra RCD, kuris apima apsaugą nuo elektros nuotėkio ir per mažos įtampos. Įjungę

maitinimo šaltinį įsitikinkite, kad RCD jungiklis yra "ON" padėtyje.

3. Įtampos kritimas: jei nukrenta įtampa, RCD automatiškai atjungs maitinimą. Kai įtampa grįš į normalią, iš naujo

nustatykite RCD paspausdami mygtuką "RESET". Nurodyta RCD veikimo srovė yra 30 mA.

4. Vandens šaltinis: įsitikinkite, kad vandens šaltinis yra švarus ir jame nėra nešvarumų, tokių kaip smėlis, kurie

gali pažeisti mašinos vandens sandariklius. Didžiausias leistinas vandens slėgis yra 3 BAR. 3 veiksmas: vandens šaltinio prijungimas

1. Vandens įleidimo jungtis: mašinoje yra lankstus vandens įleidimo vamzdis su „greita jungtimi“, todėl jį lengva

prijungti prie viela sustiprintos vandens tiekimo sistemos įsiurbimo žarnos. 4 veiksmas: saugos bandymas

1. Pradinis bandymas: paspauskite generatoriaus jungiklį ir mašinos minkšto paleidimo jungiklį, kad

užtikrintumėte sklandų veikimą.

2. RCD testavimas: paspauskite mygtuką „TEST“ ant RCD. Mašina turi nustoti veikti, o tai rodo, kad RCD veikia

tinkamai. Po bandymo atkurkite mašinos maitinimą paspausdami RCD mygtuką „RESET“.

3. Vandens sauga: Niekada nepanardinkite RCD į vandenį. Reguliariai tikrinkite RCD paspausdami mygtuką „TEST“,

kad įsitikintumėte, jog jis tinkamai veikia. Paskutinė pastaba: jei RCD tinkamai neveikia, nenaudokite įrenginio. Operatoriai neturėtų eksploatuoti deimantinio gręžimo staklių be veikiančio RCD.Deimantinės gręžimo mašinos naudojimo žingsniai

1. Pasirinkite tinkamą deimantinį antgalį

• Pasirinkite tinkamą antgalį: mūsų įmonės pagrindinis velenas palaiko keturis dažniausiai naudojamus antgalius. Pasirinkite aukštos kokybės deimantinį grąžtą, kuris yra aštrus ir tinkamas užduočiai.

• Užtikrinkite tarpą: Įsitikinkite, kad deimantinis antgalis turi pakankamai tarpo tarp antgalio storio ir vamzdžio sienelės, o tai padeda išlyginti grąžtą. Kad būtų užtikrintas sklandus veikimas, antgalio tarpas (tarpas) turi būti didesnis nei vamzdžio sienelės storis.

• Grąžto paruošimas: Antgalius užtepkite vandeniui atspariais aliejiniais dažais, kad vėliau būtų lengviau nuimti antgalį. Įsitikinkite, kad antgalio radialinis išbėgimas (ekscentriškumas) neviršija 1 mm.

2. Pritvirtinkite rėmą

• Tvirtinimo metodai: Įprasti rėmo tvirtinimo būdai apima išsiplėtimo varžtus, vakuuminį siurbimą arba įprastas atramas. o Išsiplėtimo varžtai: labiausiai paplitęs metodas yra plėtimosi varžtų naudojimas. Įsitikinkite, kad metalinio išsiplėtimo varžto ir paties varžto skersmuo yra bent 12 mm. o Vakuuminis siurbimas: jei naudojate vakuuminį siurbimą, įsitikinkite, kad vakuuminis siurblys veikia efektyviai, o sandarinimo žiedas yra nepažeistas ir nepažeistas. o Atraminiai stovai: Naudodami atraminius stovus įsitikinkite, kad rėmas yra stabilus.

• Rėmo išlygiavimas: jei naudojate išsiplėtimo varžtus: o Įsitikinkite, kad mašinos paviršius ir pagrindas yra lygūs. Jei pagrindas nelygus, su mašina pateiktu veržliarakčiu sureguliuokite keturis pagrindo reguliavimo varžtus, kol jis bus subalansuotas. o Pataisę mašiną įsitikinkite, kad generatorius neslysta ant stovo. Patraukite ir perkelkite stulpelį, kad įsitikintumėte, jog jis nesiūbuoja ir nejuda naudojant mašiną.

• Rekomendacija: Primygtinai rekomenduojame rėmo tvirtinimui naudoti išsiplėtimo varžtus. Išsiplėtimo varžtus įkiškite kuo arčiau stulpo, kad užtikrintumėte optimalų stabilumą. Įmonė neatsako už jokias problemas, kilusias dėl netinkamo mašinos pritvirtinimo.

• Kvalifikuotas valdymas: šį įrenginį turėtų valdyti tik apmokyti specialistai. Jis tinka gręžti skyles tokiose medžiagose kaip uoliena, gelžbetonis ir asfaltas arba gręžti pagrindą. Visada atidžiai laikykitės naudojimo instrukcijų.

• Vandens tiekimas: Užtikrinkite, kad per rutulinį vožtuvą būtų tiekiamas pakankamai vandens, kad gerai nuplautumėte šiukšles. Jei mašina pildosi purvo ir vandens mišiniu, tai rodo nepakankamą vandens tiekimą. o Tiekimo slėgis: Jei reikia, pritaikykite atitinkamą tiekimo slėgį. Dėl nepakankamo slėgio gali susidėvėti deimantinis antgalis, o tai žymiai sumažina gręžimo efektyvumą. Kartais pjaunant kietesnes medžiagas, tokias kaip SIC (silicio karbidas), grąžtą gali prireikti papildomai reguliuoti, kad būtų išvengta vibracijos ir deimantas išliktų nepažeistas. o Metalo pjovimas: Kai susiduriate su metalu, perjunkite į mažesnį greitį ir padidinkite tiekimo slėgį. o Kliūtis: Jei antgalis įstrigo, nespauskite mašinos toliau. Nedelsdami sustabdykite mašiną ir veržliarakčiu atsargiai atlaisvinkite grąžtą prieš tęsdami gręžimą.

• Vertikalus gręžimas: gręždami aukštyn naudokite specialų vandens surinkimo baseiną, kad vanduo nepatektų į generatorių. Jei mašina netikėtai sustoja, paleiskite ją iš naujo tik įsitikinę, kad antgalis gali laisvai suktis ir nėra kliūtis skylėjePAGRINDINIS JUNGIKLIS IR APSAUGOS NUO PERKROVOS

Sankaba sukurta taip, kad apsaugotų operatorių, mašiną ir grąžtą esant didelio stiprumo mechaninėms perkrovoms. Tačiau, kad išvengtumėte žalos, pasirūpinkite, kad sankaba išliktų išjungta ne ilgiau kaip 3–4 sekundes, kai yra apkrova. Dėl ilgalaikio atjungimo gali greitai pakilti temperatūra, dėl kurios gali nusidėvėti frikcinės plokštės.

• Paspaudus jungiklį, mašina (minkšto paleidimo jungiklis) įsijungs sklandžiai. Jei mašina perkraunama, elektroninis apsauginis jungiklis įspės operatorių apie perkrovą pastebimais svyravimais. Jei apkrova nesumažėja, jungiklis automatiškai išsijungs po kelių sekundžių. Pašalinus apkrovą, mašiną galima paleisti iš naujo ir ji vėl įsijungs sklandžiai.

• Prieš paleisdami iš naujo įsitikinkite, kad antgalis gali laisvai suktis ir nėra užblokuotas gręžimo angoje. Jei mašiną veikia aukštesnė nei 260 V įtampa, gali būti padaryta didelė žala ir generatorius gali perdegti. Naudodami generatorių maitinimui, įsitikinkite, kad įtampos smailė neviršija 260 V.

3 failai Siekiant pagerinti gręžimo efektyvumą, mašinos turi 3 pavarų greičio keitimo tipus. Jame yra didelis padalijimas, didelės spartos dildės ( H ) taikomos mažai ir minkštesnėms medžiagoms, greitosios dildės (M) taikomos bitėms ir kietesnėms medžiagoms; Mažo greičio (L) failai taikomi dideliems gabalams ir kietoms medžiagoms. Siekiant pagerinti gręžimo efektyvumą, mašinose yra trijų greičių pavarų sistema:

• Didelis greitis (H pavara): tinka mažiems gabalams ir minkštesnėms medžiagoms.

• Vidutinis greitis (M pavara): idealiai tinka vidutinio dydžio grąžtams ir kietesnėms medžiagoms.

• Mažas greitis (L pavara): geriausiai tinka dideliems grąžtams ir labai kietoms medžiagoms. Pavarų perjungimo instrukcijos:

1. Pavarų perjungimas: Visada perjunkite pavaras, kai mašina sustoja arba beveik sustojo.

2. Tinkamas pavaros įjungimas: perjungdami įsitikinkite, kad pavara yra visiškai įjungta. Jei užvedus mašiną

pagrindinis velenas nesisuka arba girdite šlifavimo garsą, tai reiškia, kad pavara neįjungta iki galo. Nedelsdami išjunkite mašiną ir, sukdami pagrindinį veleną pirmyn ir atgal, perkelkite pavarų dėžės rankenėlę į norimą padėtį, kol pavara tinkamai užsifiksuos.

3. Eksploatacijos metu: Niekada nemėginkite perjungti pavarų, kai mašina veikia visu greičiu, esant apkrovai arba

jei antgalis užstrigo. Visada sustabdykite mašiną prieš perjungdami pavaras, kad išvengtumėte žalos. Šis procesas padeda užtikrinti, kad pavara būtų tinkamai įjungta, ir apsaugo nuo mašinos sugadinimo.

TRINTINIS SANABABENDRA GEDIMA IR PAŠALINIMO METODAS Gedimas Priežastis Pašalinimo būdas Generatorius nesisuka Užsikimšęs maitinimo šaltinis arba atsilaisvinę kontaktai Atkurkite maitinimo šaltinį, patikrinkite visas jungtis ir priveržkite Anglies šepetėlis užblokuotas arba atjungtas nuo komutatoriaus Įdėkite naują anglies šepetį Apsauga nuo nuotėkio suveikė ir nenustatyta iš naujo Norėdami iš naujo paleisti generatorių, paspauskite atstatymo mygtuką Apsauga nuo nutekėjimo pažeista Pakeiskite apsaugą nuo nuotėkio Gręžimo skylė per lėta Bitė pasiekė savo gyvenimo pabaigą Pakeiskite antgalį Tiekimo slėgis per mažas Padidinkite tiekimo slėgį Antgalio paviršius užsikimšęs šiukšlėmis Išvalykite antgalį ir padidinkite hidraulinį slėgį Sukimosi greitis per didelis Perjunkite į mažesnį greičio nustatymą Pjovimas per storą armatūros strypą sukelia paslydimą Šiek tiek sumažinkite tiekimo slėgį, o po to padidinkite slėgį Skylės apačioje kaupiasi šiukšlės Iš skylės dugno nuvalykite šiukšles ir spauskite daugiau Vandens srautas trukdo arba nėra grįžtamojo srauto Patikrinkite vandens vožtuvą ir patikrinkite vandens srautą Bitas prarado ryškumą Dar kartą pagaląskite antgalį naudodami ugniai atsparią plytą arba švitrinį ratuką Antgalių blokai Tarp antgalio ir skylės sienelės įstrigo šiukšlės arba sulūžusios armatūros strypo dalys arba rėmas nėra patikimai pritvirtintas Sustabdykite mašiną, veržliarakčiu pasukite arba nuimkite antgalį, pašalinkite kliūtis ir sureguliuokite slankiojančios rankovės tarpą Antgalio sienelė greitai nusidėvi Pagrindinis velenas netinkamai išlygintas Pataisykite arba pakeiskite pagrindinį veleną Bitas netinkamai suderintas Pakeiskite antgalį Iš skylės negalima pašalinti armatūros strypo ar šiukšlių Pagerinkite vandens tekėjimą, nuimkite antgalį ir išvalykite angą Vandens rinkinio nuotėkis Skeleto sandarinimo žiedas susidėvėjęs arba pasenęs Pakeiskite karkaso sandarinimo žiedąPriežiūros instrukcijos Svarbi pastaba: Prieš atlikdami bet kokią mašinos techninę priežiūrą, visada atjunkite maitinimo šaltinį ištraukdami įrenginį.

o Mašinai valyti naudokite skudurą. Nenaudokite vandens purkšdami ar plaudami mašiną. o Užtikrinkite, kad vanduo nepatektų į generatorių arba jungiklių dėžę. o Laikykite oro alsuoklį švarų ir neužblokuotą. o Nuvalykite pagrindinį veleną ir patepkite jį alyva.

2. Pavarų sutepimas:

o Po 300 darbo valandų pavarų dėžės tepimo alyvą turi pakeisti profesionalas, atlikdamas šiuos veiksmus: Įsitikinkite, kad mašina pritvirtinta vertikaliai (pagrindiniu velenu žemyn). Atsukite 36 kampinius varžtus ant pavarų dėžės korpuso ir nuimkite generatorių bei tarpinį dangtį. Pakeiskite pavarų dėžės tepalinę alyvą gamintojo nurodytos markės. Surinkite mašiną tinkama tvarka ir įsitikinkite, kad viskas tinkamai sumontuota. o Įspėjimas: jei pastebėjote bet kokį tepalinės alyvos nuotėkį, nedelsdami nustokite naudoti mašiną, kad nepažeistumėte pavarų.

3. Vandens rinkinio sandarinimo žiedas:

o Jei iš vandens rinkinio nuteka aušinimo vanduo, nedelsdami pakeiskite sandarinimo žiedą. Šią užduotį turi atlikti profesionalas įgaliotoje remonto stotyje.

4. Anglies šepetėlis:

o Po 300 darbo valandų patikrinkite anglinį šepetį, kad nustatytumėte, ar jį reikia pakeisti. o Visus su generatoriumi susijusius techninės priežiūros darbus turi atlikti profesionalas. Atlikę šiuos priežiūros veiksmus padėsite užtikrinti, kad mašina toliau veiks efektyviai ir saugiai.
