BRUKSANVISNING DDMO5000S MSW

Nominell spenning [V~] / Frekvens [Hz] 230 / 50 Nominell effekt [W] 3600 3700 Boreområde for betong [mm] Hastighet uten belastning [rpm] 100-730 100-610 Mål [bredde x dybde x høyde; mm]. 570 x 340 x 920 550 x 330 x 930 Vekt [kg] 35.1 35.2 BruksanvisningNO

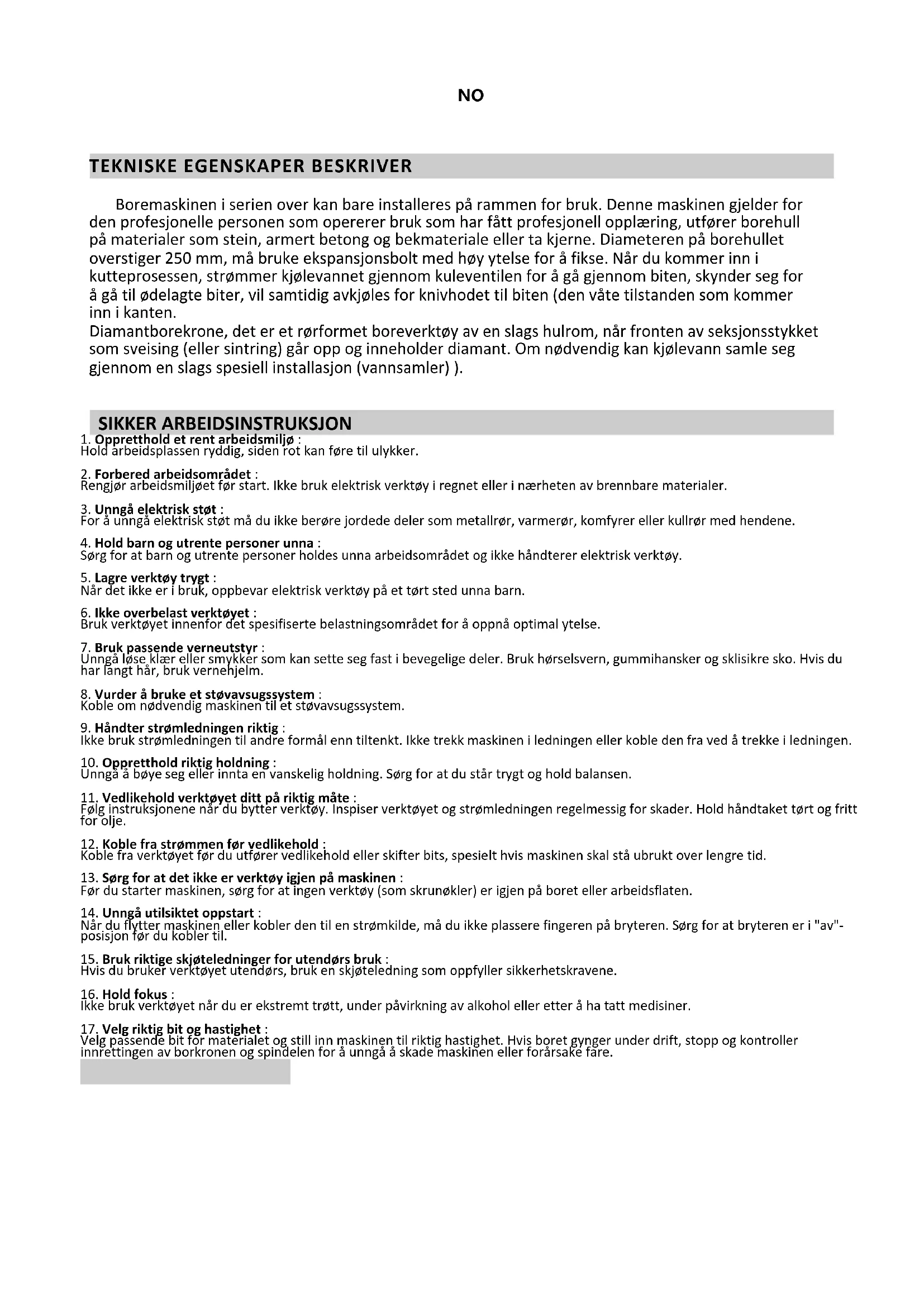

Boremaskinen i serien over kan bare installeres på rammen for bruk. Denne maskinen gjelder for den profesjonelle personen som opererer bruk som har fått profesjonell opplæring, utfører borehull på materialer som stein, armert betong og bekmateriale eller ta kjerne. Diameteren på borehullet overstiger 250 mm, må bruke ekspansjonsbolt med høy ytelse for å fikse. Når du kommer inn i kutteprosessen, strømmer kjølevannet gjennom kuleventilen for å gå gjennom biten, skynder seg for å gå til ødelagte biter, vil samtidig avkjøles for knivhodet til biten (den våte tilstanden som kommer inn i kanten. Diamantborekrone, det er et rørformet boreverktøy av en slags hulrom, når fronten av seksjonsstykket som sveising (eller sintring) går opp og inneholder diamant. Om nødvendig kan kjølevann samle seg gjennom en slags spesiell installasjon (vannsamler) ). SIKKER ARBEIDSINSTRUKSJON

Rengjør arbeidsmiljøet før start. Ikke bruk elektrisk verktøy i regnet eller i nærheten av brennbare materialer.

3. Unngå elektrisk støt :

Sørg for at barn og utrente personer holdes unna arbeidsområdet og ikke håndterer elektrisk verktøy.

5. Lagre verktøy trygt :

Når det ikke er i bruk, oppbevar elektrisk verktøy på et tørt sted unna barn.

6. Ikke overbelast verktøyet :

Bruk verktøyet innenfor det spesifiserte belastningsområdet for å oppnå optimal ytelse.

7. Bruk passende verneutstyr :

Unngå løse klær eller smykker som kan sette seg fast i bevegelige deler. Bruk hørselsvern, gummihansker og sklisikre sko. Hvis du har langt hår, bruk vernehjelm.

8. Vurder å bruke et støvavsugssystem :

10. Oppretthold riktig holdning :

Unngå å bøye seg eller innta en vanskelig holdning. Sørg for at du står trygt og hold balansen.

11. Vedlikehold verktøyet ditt på riktig måte :

Følg instruksjonene når du bytter verktøy. Inspiser verktøyet og strømledningen regelmessig for skader. Hold håndtaket tørt og fritt for olje.

12. Koble fra strømmen før vedlikehold :

Koble fra verktøyet før du utfører vedlikehold eller skifter bits, spesielt hvis maskinen skal stå ubrukt over lengre tid.

13. Sørg for at det ikke er verktøy igjen på maskinen :

Før du starter maskinen, sørg for at ingen verktøy (som skrunøkler) er igjen på boret eller arbeidsflaten.

14. Unngå utilsiktet oppstart :

Når du flytter maskinen eller kobler den til en strømkilde, må du ikke plassere fingeren på bryteren. Sørg for at bryteren er i "av"- posisjon før du kobler til.

15. Bruk riktige skjøteledninger for utendørs bruk :

Hvis du bruker verktøyet utendørs, bruk en skjøteledning som oppfyller sikkerhetskravene.

Ikke bruk verktøyet når du er ekstremt trøtt, under påvirkning av alkohol eller etter å ha tatt medisiner.

17. Velg riktig bit og hastighet :

Velg passende bit for materialet og still inn maskinen til riktig hastighet. Hvis boret gynger under drift, stopp og kontroller innrettingen av borkronen og spindelen for å unngå å skade maskinen eller forårsake fare.NO Installasjons- og driftsinstruksjoner for diamantboremaskin Viktig merknad: Før du starter installasjonen, sørg for at hovedstrømbryteren er i "OFF"-posisjon. Trinn 1: Inspeksjon

1. Pakk ut og inspiser: Åpne pakken og sammenlign innholdet med lasteplanen for beholderen. Inspiser maskinen

og delene for skader som kan ha oppstått under transport.

2. Spenningskontroll: Sørg for at spenningen på arbeidsstedet samsvarer med spenningen som er angitt på

maskinens navneskilt.

3. Tilbehørssjekk: Kontroller at alle vedlegg som er oppført i containerlastplanen er inkludert i pakken.

Trinn 2: Koble til strømkilden

1. Samsvar med standarder: I henhold til EU-standardene EN61029 og IEC1029-2-6, må diamantboremaskiner

som brukes til våte operasjoner være utstyrt med en jordfeilbryter (RCD) for å beskytte mot elektrisk lekkasje. Sørg for at stikkontakten er skikkelig jordet.

2. RCD-beskyttelse: Vårt produkt er utstyrt med en RCD, som inkluderer beskyttelse mot elektrisk lekkasje og

underspenningsutløsning. Etter å ha koblet til strømkilden, sørg for at RCD-bryteren er i "ON"-posisjon.

3. Spenningsfall: Hvis det oppstår et spenningsfall, vil jordfeilbryteren automatisk koble fra strømmen. Når

spenningen går tilbake til normalen, tilbakestill jordfeilbryteren ved å trykke på "RESET"-knappen. Den angitte driftsstrømmen for jordfeilbryteren er 30mA.

4. Vannkilde: Sørg for at vannkilden er ren og fri for urenheter som grus, som kan skade maskinens

vanntetninger. Maksimalt tillatt vanntrykk er 3 BAR. Trinn 3: Koble til vannkilden

1. Vanninntakstilkobling: Maskinen er utstyrt med et fleksibelt vanninntaksrør med en "hurtig skjøt", som gjør

det enkelt å koble til en trådforsterket sugeslange i vannforsyningssystemet. Trinn 4: Sikkerhetstesting

1. Innledende testing: Trykk på generatorbryteren og maskinens mykstartbryter for å sikre jevn drift.

2. RCD-testing: Trykk på "TEST"-knappen på RCD-en. Maskinen skal slutte å fungere, noe som indikerer at

jordfeilbryteren fungerer som den skal. Etter testen, gjenopprett strømmen til maskinen ved å trykke på "RESET"-knappen på jordfeilbryteren.

3. Vannsikkerhet: Senk aldri jordfeilbryteren i vann. Test RCD regelmessig ved å trykke på "TEST"-knappen for å

• Velg riktig bit: Vårt firmas hovedaksel støtter fire ofte brukte typer bits. Velg en diamantbit av høy kvalitet som er skarp og egnet for oppgaven.

• Sørg for klaring: Sørg for at diamantbiten har nok klaring mellom tykkelsen på bitshodet og rørveggen, noe som hjelper med bitsjustering. Bitsen bør ha et tilbakeslag (klaring) som er større enn rørets veggtykkelse for å sikre jevn drift.

• Bitsforberedelse: Påfør vannfast oljemaling på biten for å gjøre det lettere å fjerne biten senere. Sørg for at bitens radiale utløp (eksentrisitet) ikke overstiger 1 mm.

• Festemetoder: Vanlige metoder for å fikse rammen inkluderer bruk av ekspansjonsbolter, vakuumsuging eller vanlige støtter. o Ekspansjonsbolter: Den vanligste metoden er bruk av ekspansjonsbolter. Sørg for at diameteren på metallekspansjonsbolten og selve bolten er minst 12 mm. o Vakuumsug: Ved bruk av vakuumsug, sørg for at vakuumpumpen er effektiv og at tetningsringen er intakt og uskadet. o Støttestativer: Når du bruker støttestativ, sørg for at rammen er stabil.

• Rammejustering: Ved bruk av ekspansjonsskruer: o Sørg for at overflaten og bunnen av maskinen er jevn. Hvis basen ikke er vannrett, bruker du skrunøkkelen som følger med maskinen for å justere de fire justeringsskruene på basen til den er balansert. o Etter å ha festet maskinen, sørg for at generatoren ikke glir på stativet. Trekk og flytt stolpen for å sikre at den ikke svaier eller beveger seg når du bruker maskinen.

• Anbefaling: Vi anbefaler på det sterkeste å bruke ekspansjonsbolter for å sikre rammen. Plasser ekspansjonsskruene så nær søylen som mulig for optimal stabilitet. Selskapet er ikke ansvarlig for eventuelle problemer som følge av feil sikring av maskinen.

• Kvalifisert drift: Denne riggen skal kun betjenes av opplærte fagfolk. Den er egnet for boring av hull i materialer som stein, armert betong og asfalt, eller for kjerneboring. Følg alltid bruksanvisningen nøye.

• Vannforsyning: Sørg for at tilstrekkelig vann tilføres gjennom kuleventilen for å skylle bort rusk grundig. Hvis maskinen fylles med en gjørme-vann-blanding, indikerer det utilstrekkelig vanntilførsel. o Matetrykk: Påfør riktig matetrykk etter behov. Utilstrekkelig trykk kan føre til at diamantspissen på borkronen slites ned, noe som reduserer boreeffektiviteten betydelig. Noen ganger kan biten kreve ytterligere justeringer når du skjærer hardere materialer som SIC (silisiumkarbid) for å forhindre vibrasjon og sikre at diamanten forblir intakt. o Metallkutting: Når du møter metall, bytt til lavere hastighet og øk matetrykket. o Hindring: Hvis bittet setter seg fast, ikke tving maskinen til å fortsette. Stopp maskinen umiddelbart og bruk en skiftenøkkel for å løsne boret forsiktig før du fortsetter boringen.

• Vertikal boring: Når du borer oppover, bruk en spesiell vannoppsamlingsbasseng for å forhindre at vann kommer inn i generatoren. Hvis maskinen stopper uventet, må du først starte den på nytt etter å ha forsikret deg om at bittet kan dreie fritt og ikke er blokkert i hullet

Clutchen er designet for å gi beskyttelse for operatøren, maskinen og borkronen under høystyrke mekaniske overbelastningsforhold. For å unngå skade må du imidlertid sørge for at

clutchen forblir i utkoplet tilstand i ikke mer enn 3-4 sekunder under belastning. Langvarig utkobling kan forårsake en rask temperaturøkning, noe som fører til slitasje på friksjonsplatene.

• Etter å ha trykket på bryteren vil maskinen (mykstartbryter) starte jevnt. Hvis maskinen blir overbelastet, vil den elektroniske beskyttelsesbryteren varsle operatøren om overbelastningen med merkbare svingninger. Hvis belastningen ikke reduseres, vil bryteren automatisk slå seg av etter noen sekunder. Når lasten er fjernet, kan maskinen startes på nytt, og den vil igjen starte jevnt.

• Før du starter på nytt, sørg for at borkronen kan dreie fritt og ikke er blokkert i borehullet. Hvis maskinen utsettes for en spenning høyere enn 260V, kan den forårsake alvorlig skade, og potensielt brenne ut generatoren. Når du bruker en generator til å levere strøm, sørg for at spenningstoppen ikke overstiger 260V.

3 filer For å forbedre effektiviteten til boringen har maskinene 3 typer girhastighetsendringer. I det er det høyt å dele, høyhastighetsfiler ( H ) gjelder for litt og mer mykt materiale å ruse, raske filer (M) gjelder i bit og mer hardt materiale; Filene med lav hastighet (L) gjelder for store biter og hardt materiale. For å forbedre boreeffektiviteten har maskinene et tre-trinns girsystem:

• Høy hastighet (H Gear): Egnet for små biter og mykere materialer.

• Medium Speed (M Gear): Ideell for mellomstore bits og hardere materialer.

• Lav hastighet (L-gir): Best for store biter og veldig harde materialer. Instruksjoner for girskift:

1. Skifte gir: Skift alltid gir når maskinen er stoppet eller nesten stoppet.

2. Riktig girinnkobling: Når du skifter, sørg for at giret er helt innkoblet. Hvis hovedakselen ikke roterer etter å ha

startet maskinen eller du hører en slipelyd, indikerer det at giret ikke har koblet seg helt inn. Slå av maskinen umiddelbart, og mens du dreier hovedakselen frem og tilbake, flytt girknappen til ønsket posisjon til giret kobles inn riktig.

3. Under drift: Forsøk aldri å skifte gir mens maskinen kjører på full hastighet, under belastning eller hvis boret

sitter fast. Stopp alltid maskinen før du gir gir for å unngå skade. Denne prosessen bidrar til å sikre at giret er riktig innkoblet og forhindrer skade på maskinen.VANLIG FEIL OG FJERNINGSMETODEN Feil Grunn Metode for fjerning Generatoren går ikke rundt Strømkilden er blokkert, eller kontaktene er løse Gjenopprett strømkilden, inspiser alle koblinger og stram dem Karbonbørsten er blokkert eller koblet fra kommutatoren Installer en ny kullbørste Lekkasjebeskytter har løst ut og ikke tilbakestilt Trykk på tilbakestillingsknappen for å starte generatoren på nytt Lekkasjebeskytter er skadet Bytt ut lekkasjebeskytteren Borehullet er for sakte Bit har nådd slutten av livet Bytt ut biten Matetrykket er for lavt Øk matetrykket Bitsoverflaten er tilstoppet med rusk Rengjør biten og øk det hydrauliske trykket Rotasjonshastigheten er for høy Skift til en lavere hastighetsinnstilling Å skjære gjennom tykk armeringsjern forårsaker glidning Reduser matetrykket litt, øk deretter trykket etter gjennomkjøring Avfall samler seg i bunnen av hullet Fjern rusk fra bunnen av hullet og trykk mer Vannstrømmen er hindret, eller det er ingen returstrøm Sjekk vannventilen og inspiser vannstrømmen Bit har mistet skarpheten Slip biten på nytt med brannsikker murstein eller smergelhjul Bitblokker Rester eller ødelagte armeringsstykker sitter fast mellom boret og hullveggen, eller rammen er ikke sikkert festet Stopp maskinen, bruk en skiftenøkkel til å snu eller fjerne biten, fjern hindringen og juster glidehylseavstanden Bitsvegg slites raskt Hovedakselen er feiljustert Reparer eller bytt ut hovedakselen Bit er feiljustert Bytt ut biten Armeringsjern eller rusk kan ikke fjernes fra hullet Forbedre vannstrømmen, fjern biten og rengjør hullet Vannsettlekkasje Skjeletttetningsringen er slitt eller eldet Skift ut skjeletttetningsringenVedlikeholdsinstruksjoner Viktig merknad: Før du utfører noe vedlikehold på maskinen, må du alltid koble fra strømkilden ved å koble fra maskinen.

1. Rengjøring av maskinen:

o Bruk en fille til å rengjøre maskinen. Ikke bruk vann til å spraye eller vaske maskinen. o Pass på at vann ikke kommer inn i generatoren eller bryterboksen. o Hold luftventilatoren ren og ublokkert. o Rengjør hovedakselen og påfør olje på den.

2. Smøring av giret:

o Etter 300 timers drift bør girsmøreoljen skiftes av en fagmann ved å følge disse trinnene: Sørg for at maskinen er festet vertikalt (med hovedakselen vendt ned). Løsne de 36 vinkelskruene på girkasseskallet og fjern generatoren og mellomdekselet. Skift ut girsmøreoljen med merket spesifisert av produsenten. Sett sammen maskinen i riktig rekkefølge og sørg for at alt er riktig installert. o Forsiktig: Hvis du oppdager lekkasje av smøreolje, må du umiddelbart slutte å bruke maskinen for å unngå skade på girene.

3. Vannsett tetningsring:

o Hvis kjølevann lekker fra vannsettet, skift tetningsringen umiddelbart. Denne oppgaven bør utføres av en fagmann ved en autorisert reparasjonsstasjon.
