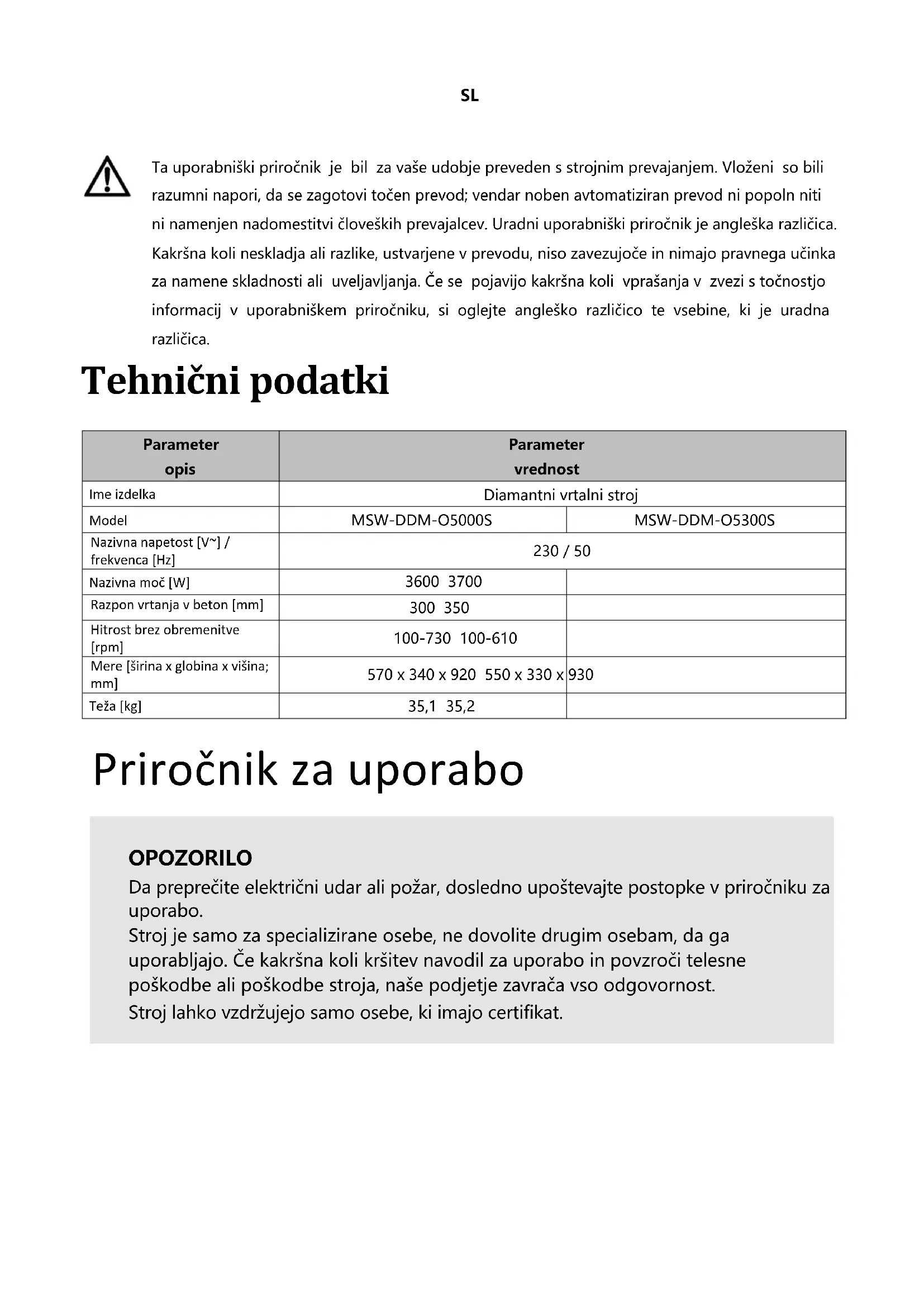

preprečite električni udar ali požar, dosledno upoštevajte postopke v priročniku za uporabo. Stroj je samo za specializirane osebe, ne dovolite drugim osebam, da ga uporabljajo. Če kakršna koli kršitev navodil za uporabo in povzroči telesne poškodbe ali poškodbe stroja, naše podjetje zavrača vso odgovornost. Stroj lahko vzdržujejo samo osebe, ki imajo certifikat. Ta uporabniški priročnik je bil za vaše udobje preveden s strojnim prevajanjem. Vloženi so bili razumni napori, da se zagotovi točen prevod; vendar noben avtomatiziran prevod ni popoln niti ni namenjen nadomestitvi človeških prevajalcev. Uradni uporabniški priročnik je angleška različica. Kakršna koli neskladja ali razlike, ustvarjene v prevodu, niso zavezujoče in nimajo pravnega učinka za namene skladnosti ali uveljavljanja. Če se pojavijo kakršna koli vprašanja v zvezi s točnostjo informacij v uporabniškem priročniku, si oglejte angleško različico te vsebine, ki je uradna različica. Tehnični podatki Parameter opis Parameter vrednost Ime izdelka Diamantni vrtalni stroj Model

4. Ohišje menjalnika

10. Bakelitni kroglični ročaj

11. Litrsko zmanjšano posodo

13. Liter zmanjša hrbtni pokrov

15. Osnova (a: navaden; b: kot

16. Zaščita pred uhajanjem električne energije

Vrtalni stroj zgornje serije je mogoče namestiti samo na okvir za uporabo. Ta stroj se uporablja za operativno uporabo poklicne osebe, ki je pridobila strokovno usposabljanje, izvaja vrtanje lukenj v materialih, kot so skale, armirani beton in smolni material ali jedro. Premer izvrtine presega 250 mm, za pritrditev je treba uporabiti visokozmogljiv raztezni vijak. Pri vstopu v postopek rezanja hladilna voda teče skozi krogelni ventil, da gre skozi nastavek, hiti do zlomljenih nastavkov, hkrati pa se bo ohladila za glavo nastavka (mokro stanje, ki pride v rob). Diamantni sveder je orodje za vrtanje v obliki cevi, ki ima nekakšno votlo obliko, ko se njegov sprednji del odseka, ki se pri varjenju (ali sintranju) dvigne navzgor in vsebuje diamant. Če je potrebno, se lahko hladilna voda zbira skozi nekakšno posebno instalacijo (zbiralnik vode). ).

Naj bo vaš delovni prostor urejen, saj lahko nered povzroči nesreče.

2. Pripravite delovno območje :

Preden začnete, očistite delovno okolje. Električnega orodja ne uporabljajte v dežju ali v bližini vnetljivih materialov.

3. Izogibajte se električnemu udaru :

Da preprečite električni udar, se z rokami ne dotikajte ozemljenih delov, kot so kovinske cevi, grelne cevi, peči ali posode za premog.

4. Otroke in neusposobljene osebe držite proč :

Prepričajte se, da so otroci in neusposobljene osebe stran od delovnega območja in da se ne dotikajte električnih orodij.

5. Varno shranjevanje orodij :

Ko električna orodja ne uporabljate, jih hranite na suhem mestu, stran od otrok.

6. Ne preobremenjujte orodja :

Orodje uporabljajte v določenem območju obremenitve, da dosežete optimalno delovanje.

7. Nosite primerno zaščitno opremo :

Izogibajte se ohlapnim oblačilom ali nakitu, ki se lahko zataknejo v gibljive dele. Nosite zaščito za sluh, gumijaste rokavice in nedrseče čevlje. Če imate dolge lase, nosite zaščitno čelado.

Napajalnega kabla ne uporabljajte za namene, ki niso predvideni. Stroja ne vlecite za kabel in ga ne izklapljajte z vlečenjem za kabel.

11. Pravilno vzdržujte svoje orodje :

Pri zamenjavi orodja upoštevajte navodila. Redno pregledujte orodje in njegov napajalni kabel glede poškodb. Ročaj naj bo suh in brez olja.

12. Odklopite napajanje pred vzdrževanjem :

Izključite orodje iz električnega omrežja, preden opravite vzdrževanje ali zamenjavo nastavkov, še posebej, če stroja dlje časa ne boste uporabljali.

13. Prepričajte se, da na stroju ni puščeno nobeno orodje :

15. Uporabite ustrezne podaljške za uporabo na prostem :

Če orodje uporabljate na prostem, uporabite podaljšek, ki ustreza varnostnim zahtevam.

16. Ostanite osredotočeni :

Orodja ne uporabljajte, če ste preutrujeni, pod vplivom alkohola ali po jemanju zdravil.

17. Izberite pravi bit in hitrost :

Izberite ustrezen nastavek za material in nastavite stroj na pravilno hitrost. Če se sveder med delovanjem zaziba, se ustavite in preverite poravnavo nastavka in vretena, da preprečite poškodbe stroja ali povzročitev nevarnosti.SL Navodila za namestitev in delovanje diamantnega vrtalnega stroja Pomembna opomba: Pred začetkom kakršne koli namestitve se prepričajte, da je glavno stikalo v položaju "IZKLOP".

1. Razpakirajte in preglejte: Odprite embalažo in primerjajte vsebino s tovornim načrtom zabojnika. Preglejte

stroj in dele glede kakršnih koli poškodb, ki bi lahko nastale med transportom.

2. Preverjanje napetosti: Zagotovite, da se napetost na delovnem mestu ujema z napetostjo, navedeno na

ploščici z imenom stroja.

2. korak: Priključitev vira napajanja

1. Skladnost s standardi: V skladu s standardi Evropske unije EN61029 in IEC1029-2-6 morajo biti diamantni

vrtalni stroji, ki se uporabljajo za mokre operacije, opremljeni z napravo za diferenčni tok (RCD) za zaščito pred električnim uhajanjem. Prepričajte se, da je električna vtičnica pravilno ozemljena.

2. Zaščita RCD: Naš izdelek je opremljen z RCD, ki vključuje zaščito pred električnim uhajanjem in sprostitvijo pod

4. Vir vode: zagotovite, da je vir vode čist in brez nečistoč, kot je pesek, ki bi lahko poškodoval vodna tesnila

stroja. Največji dovoljeni tlak vode je 3 BAR.

3. korak: Priključitev vira vode

1. Priključek za dovod vode: Stroj je opremljen z gibljivo cevjo za dovod vode s "hitrim spojem", kar omogoča

preprosto priključitev na sesalno cev, ojačano z žico, v sistemu za oskrbo z vodo.

prepričate, da pravilno deluje. Končna opomba: Če RCD ne deluje pravilno, stroja ne uporabljajte. Upravljavci ne smejo uporabljati diamantnega vrtalnega stroja brez delujočega RCD.Koraki za uporabo diamantnega vrtalnega stroja

• Metode pritrjevanja: Običajne metode za pritrditev okvirja vključujejo uporabo razteznih vijakov, vakuumsko sesanje ali navadne podpore. o Raztezni vijaki: Najpogostejša metoda je uporaba razteznih vijakov. Prepričajte se, da sta premer kovinskega razteznega vijaka in samega vijaka vsaj 12 mm. o Vakuumsko sesanje: Če uporabljate vakuumsko sesanje, se prepričajte, da je vakuumska črpalka učinkovita in da je tesnilni obroč cel in nepoškodovan. o Podporna stojala: Pri uporabi podpornih stojal se prepričajte, da je okvir stabilen.

• Poravnava okvirja: Če uporabljate raztezne vijake: o Prepričajte se, da sta površina in podnožje stroja ravna. Če podstavek ni raven, uporabite ključ, ki je priložen stroju, da nastavite štiri nastavitvene vijake na podstavku, dokler ni uravnotežen. o Ko pritrdite stroj, se prepričajte, da generator ne zdrsne po stojalu. Povlecite in premaknite steber, da zagotovite, da se med uporabo stroja ne zaniha ali premakne.

• Priporočilo: Močno priporočamo uporabo razteznih vijakov za pritrditev okvirja. Raztezne vijake namestite čim bližje stebru za optimalno stabilnost. Podjetje ni odgovorno za morebitne težave, ki so posledica nepravilnega zavarovanja stroja.

• Kvalificirana uporaba: to napravo smejo upravljati samo usposobljeni strokovnjaki. Primeren je za vrtanje lukenj v materiale, kot so skale, armirani beton in asfalt, ali za jedrno vrtanje. Vedno natančno upoštevajte navodila za uporabo.

• Oskrba z vodo: Poskrbite, da bo skozi krogelni ventil dovedena ustrezna količina vode, da temeljito odplaknete smeti. Če se stroj polni z mešanico blata in vode, to pomeni nezadostno oskrbo z vodo. o Dovodni tlak: po potrebi uporabite ustrezen dovodni tlak. Nezadosten pritisk lahko povzroči obrabo diamantne konice svedra, kar znatno zmanjša učinkovitost vrtanja. Občasno lahko nastavek zahteva dodatne nastavitve pri rezanju trših materialov, kot je SIC (silicijev karbid), da preprečite vibracije in zagotovite, da diamant ostane nepoškodovan. o Rezanje kovin: Ko naletite na kovino, preklopite na nižjo hitrost in povečajte podajalni tlak. o Ovira: Če se nastavek zatakne, ne silite stroja, da nadaljuje. Takoj ustavite stroj in z viličastim ključem previdno zrahljajte nastavek, preden nadaljujete z vrtanjem.

• Navpično vrtanje: Pri vrtanju navzgor uporabite posebno posodo za zbiranje vode, da preprečite vdor vode v generator. Če se stroj nepričakovano ustavi, ga znova zaženite šele, ko se prepričate, da se nastavek lahko prosto vrti in da ni oviran v luknji

izklopljenem stanju največ 3-4 sekunde, ko je pod obremenitvijo. Dolgotrajen izklop lahko povzroči hitro povišanje temperature, kar povzroči obrabo tornih plošč.

• Po pritisku na stikalo se bo stroj (stikalo za mehak zagon) gladko zagnal. Če postane stroj preobremenjen, bo elektronsko zaščitno stikalo opozorilo operaterja na preobremenitev z opaznimi nihanji. Če se obremenitev ne zmanjša, se stikalo po nekaj sekundah samodejno izklopi. Ko je obremenitev odstranjena, lahko stroj znova zaženete in spet se bo gladko zagnal.

• Pred ponovnim zagonom se prepričajte, da se nastavek lahko prosto vrti in da ni blokiran v izvrtini. Če je stroj izpostavljen napetosti, višji od 260 V, lahko povzroči resno škodo, potencialno izgorevanje generatorja. Pri uporabi generatorja za napajanje pazite, da konična napetost ne preseže 260 V.

• High Speed (H Gear): Primerno za majhne koščke in mehkejše materiale.

• Srednja hitrost (M Gear): Idealen za srednje velike nastavke in trše materiale.

• Nizka hitrost (L zobnik): najboljše za velike nastavke in zelo trde materiale. Navodila za prestavljanje:

3. Med delovanjem: Nikoli ne poskušajte menjati prestav, medtem ko stroj deluje s polno hitrostjo, pod

obremenitvijo ali če je nastavek zagozden. Pred prestavljanjem vedno ustavite stroj, da se izognete poškodbam. Ta postopek pomaga zagotoviti, da je prestava pravilno vklopljena, in preprečuje poškodbe stroja.POGOSTA NAPAKA IN NAČIN ODSTRANJEVANJA Napaka Razlog Metoda odstranjevanja Generator se ne vrti Vir napajanja je oviran ali pa so kontakti ohlapni Ponovno vzpostavite vir napajanja, preglejte vse povezave in jih zategnite Oglena ščetka je blokirana ali odklopljena od komutatorja Namestite novo ogljikovo ščetko Zaščita proti puščanju se je sprožila in ni ponastavljena Pritisnite gumb za ponastavitev, da znova zaženete generator Ščitnik proti puščanju je poškodovan Zamenjajte zaščito proti puščanju Vrtanje luknje je prepočasno Bit je dosegel konec svoje življenjske dobe Zamenjajte nastavek Dovodni tlak je prenizek Povečajte dovodni tlak Površina bitja je zamašena z ostanki Očistite nastavek in povečajte hidravlični tlak Hitrost vrtenja je previsoka Prestavite na nižjo nastavitev hitrosti Rezanje skozi debelo armaturno palico povzroči zdrs Nekoliko zmanjšajte dovodni tlak, nato pa po prehodu povečajte tlak Ostanki se nabirajo na dnu luknje Očistite ostanke z dna luknje in uporabite večji pritisk Pretok vode je oviran ali pa ni povratnega toka Preverite vodni ventil in preverite pretok vode Bit je izgubil ostrino Ponovno nabrusite nastavek z ognjevarno opeko ali smirkovim kolutom Bitni bloki Med svedrom in steno luknje so se zataknili ostanki ali zlomljeni deli armaturne palice ali pa okvir ni varno pritrjen Ustavite stroj, s ključem obrnite ali odstranite sveder, odstranite oviro in nastavite režo drsnega tulca Stena bitja se hitro obrabi Glavna gred je napačno poravnana Popravite ali zamenjajte glavno gred Bit ni poravnan Zamenjajte nastavek Armaturne palice ali ostankov ni mogoče odstraniti iz luknje Izboljšajte pretok vode, odstranite nastavek in očistite luknjo Puščanje vodnega sklopa Skeletni tesnilni obroč je obrabljen ali star Zamenjajte skeletni tesnilni obročNavodila za vzdrževanje Pomembna opomba: Pred kakršnim koli vzdrževanjem stroja vedno odklopite vir napajanja tako, da izključite stroj.

o Po 300 urah delovanja mora olje za mazanje menjalnika zamenjati strokovnjak po naslednjih korakih: Prepričajte se, da je stroj pritrjen navpično (z glavno gredjo obrnjeno navzdol). Odvijte 36 kotnih vijakov na ohišju menjalnika in odstranite generator in vmesni pokrov. Zamenjajte olje za mazanje menjalnika z blagovno znamko, ki jo določi proizvajalec. Ponovno sestavite stroj v pravilnem vrstnem redu in se prepričajte, da je vse pravilno nameščeno. o Pozor: Če opazite puščanje mazalnega olja, takoj prenehajte uporabljati stroj, da preprečite poškodbe zobnikov.

3. Tesnilni obroč vodnega kompleta:

o Če hladilna voda pušča iz vodnega kompleta, takoj zamenjajte tesnilni obroč. To nalogo mora opraviti strokovnjak na pooblaščenem servisu.
