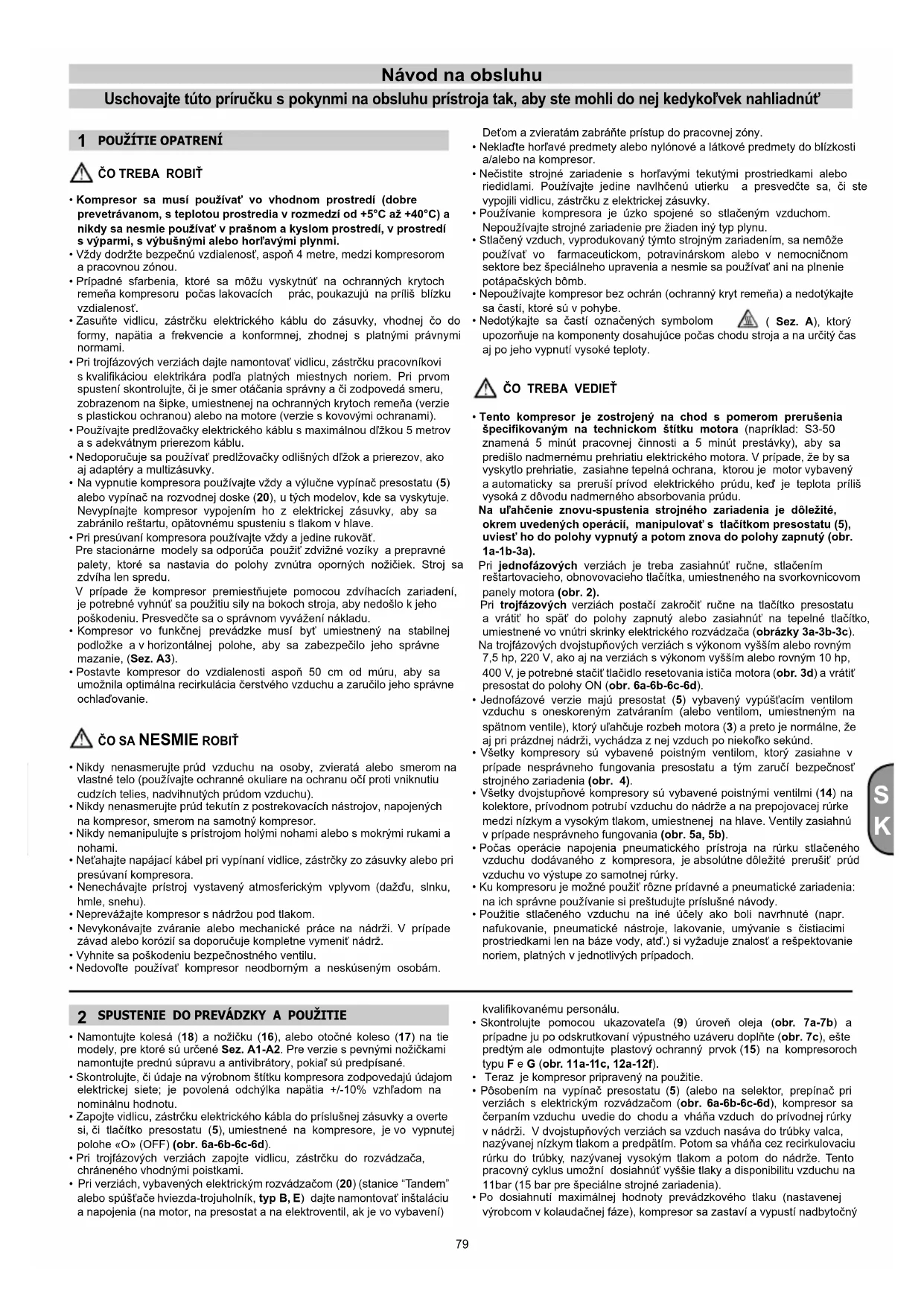

NÁVOD NA OBSLUHU A29B 90 CM3 Abac

• Kompresor sa musí používať vo vhodnom prostredí (dobre prevetrávanom, s teplotou prostredia v rozmedzí od +5°C až +40°C) a nikdy sa nesmie používať v prašnom a kyslom prostredí, v prostredí s výparmi, s výbušnými alebo horľavými plynmi.• Vždy dodržte bezpečnú vzdialenosť, aspoň 4 metre, medzi kompresorom a pracovnou zónou.• Prípadné sfarbenia, ktoré sa môžu vyskytnúť na ochranných krytoch remeňa kompresoru počas lakovacích prác, poukazujú na príliš blízku vzdialenosť.• Zasuňte vidlicu, zástrčku elektrického káblu do zásuvky, vhodnej čo do formy, napätia a frekvencie a konformnej, zhodnej s platnými právnymi normami.• Pri trojfázových verziách dajte namontovať vidlicu, zástrčku pracovníkovi s kvalifikáciou elektrikára podľa platných miestnych noriem. Pri prvom spustení skontrolujte, či je smer otáčania správny a či zodpovedá smeru, zobrazenom na šipke, umiestnenej na ochranných krytoch remeňa (verzie s plastickou ochranou) alebo na motore (verzie s kovovými ochranami). • Používajte predlžovačky elektrického káblu s maximálnou dľžkou 5 metrov a s adekvátnym prierezom káblu. • Nedoporučuje sa používať predlžovačky odlišných dľžok a prierezov, ako aj adaptéry a multizásuvky.
• Na vypnutie kompresora používajte vždy a výlučne vypínač presostatu (5) alebo vypínač na rozvodnej doske (20), u tých modelov, kde sa vyskytuje. Nevypínajte kompresor vypojením ho z elektrickej zásuvky, aby sa zabránilo reštartu, opätovnému spusteniu s tlakom v hlave. • Pri presúvaní kompresora používajte vždy a jedine rukoväť. Pre stacionárne modely sa odporúča použiť zdvižné vozíky a prepravné palety, ktoré sa nastavia do polohy zvnútra oporných nožičiek. Stroj sa zdvíha len spredu. V prípade že kompresor premiestňujete pomocou zdvíhacích zariadení, je potrebné vyhnúť sa použitiu sily na bokoch stroja, aby nedošlo k jeho poškodeniu. Presvedčte sa o správnom vyvážení nákladu.
• Kompresor vo funkčnej prevádzke musí byť umiestnený na stabilnej podložke a v horizontálnej polohe, aby sa zabezpečilo jeho správne mazanie, (Sez. A3).• Postavte kompresor do vzdialenosti aspoň 50 cm od múru, aby sa umožnila optimálna recirkulácia čerstvého vzduchu a zaručilo jeho správne ochlaďovanie.
• Nikdy nenasmerujte prúd vzduchu na osoby, zvieratá alebo smerom na vlastné telo (používajte ochranné okuliare na ochranu očí proti vniknutiu cudzích telies, nadvihnutých prúdom vzduchu).• Nikdy nenasmerujte prúd tekutín z postrekovacích nástrojov, napojených na kompresor, smerom na samotný kompresor.• Nikdy nemanipulujte s prístrojom holými nohami alebo s mokrými rukami a nohami. • Neťahajte napájací kábel pri vypínaní vidlice, zástrčky zo zásuvky alebo pri presúvaní kompresora.
• Nenechávajte prístroj vystavený atmosferickým vplyvom (dažďu, slnku, hmle, snehu).• Neprevážajte kompresor s nádržou pod tlakom.
• Nevykonávajte zváranie alebo mechanické práce na nádrži. V prípade závad alebo korózií sa doporučuje kompletne vymeniť nádrž.• Vyhnite sa poškodeniu bezpečnostného ventilu.• Nedovoľte používať kompresor neodborným a neskúseným osobám. Deťom a zvieratám zabráňte prístup do pracovnej zóny.• Neklaďte horľavé predmety alebo nylónové a látkové predmety do blízkosti a/alebo na kompresor.• Nečistite strojné zariadenie s horľavými tekutými prostriedkami alebo riedidlami. Používajte jedine navlhčenú utierku a presvedčte sa, či ste vypojili vidlicu, zástrčku z elektrickej zásuvky.• Používanie kompresora je úzko spojené so stlačeným vzduchom. Nepoužívajte strojné zariadenie pre žiaden iný typ plynu.• Stlačený vzduch, vyprodukovaný týmto strojným zariadením, sa nemôže používať vo farmaceutickom, potravinárskom alebo v nemocničnom sektore bez špeciálneho upravenia a nesmie sa používať ani na plnenie potápačských bômb.• Nepoužívajte kompresor bez ochrán (ochranný kryt remeňa) a nedotýkajte sa častí, ktoré sú v pohybe. • Nedotýkajte sa častí označených symbolom (Sez. A), ktorý upozorňuje na komponenty dosahujúce počas chodu stroja a na určitý čas aj po jeho vypnutí vysoké teploty.
• Tento kompresor je zostrojený na chod s pomerom prerušenia špecifikovaným na technickom štítku motora (napríklad: S3-50 znamená 5 minút pracovnej činnosti a 5 minút prestávky), aby sa predišlo nadmernému prehriatiu elektrického motora. V prípade, že by sa vyskytlo prehriatie, zasiahne tepelná ochrana, ktorou je motor vybavený a automaticky sa preruší prívod elektrického prúdu, keď je teplota príliš vysoká z dôvodu nadmerného absorbovania prúdu. Na uľahčenie znovu-spustenia strojného zariadenia je dôležité, okrem uvedených operácií, manipulovať s tlačítkom presostatu (5), uviesť ho do polohy vypnutý a potom znova do polohy zapnutý (obr. 1a-1b-3a). Pri jednofázových verziách je treba zasiahnúť ručne, stlačením reštartovacieho, obnovovacieho tlačítka, umiestneného na svorkovnicovom panely motora (obr. 2). Pri trojfázových verziách postačí zakročiť ručne na tlačítko presostatu a vrátiť ho späť do polohy zapnutý alebo zasiahnúť na tepelné tlačítko, umiestnené vo vnútri skrinky elektrického rozvádzača (obrázky 3a-3b-3c). Na trojfázových dvojstupňových verziách s výkonom vyšším alebo rovným 7,5 hp, 220 V, ako aj na verziách s výkonom vyšším alebo rovným 10 hp, 400 V, je potrebné stačiť tlačidlo resetovania ističa motora (obr. 3d) a vrátiť presostat do polohy ON (obr. 6a-6b-6c-6d).
• Jednofázové verzie majú presostat (5) vybavený vypúšťacím ventilom vzduchu s oneskoreným zatváraním (alebo ventilom, umiestneným na spätnom ventile), ktorý uľahčuje rozbeh motora (3) a preto je normálne, že aj pri prázdnej nádrži, vychádza z nej vzduch po niekoľko sekúnd.
• Všetky kompresory sú vybavené poistným ventilom, ktorý zasiahne v prípade nesprávneho fungovania presostatu a tým zaručí bezpečnosť strojného zariadenia (obr. 4).
• Všetky dvojstupňové kompresory sú vybavené poistnými ventilmi (14) na kolektore, prívodnom potrubí vzduchu do nádrže a na prepojovacej rúrke medzi nízkym a vysokým tlakom, umiestnenej na hlave. Ventily zasiahnú v prípade nesprávneho fungovania (obr. 5a, 5b).• Počas operácie napojenia pneumatického prístroja na rúrku stlačeného vzduchu dodávaného z kompresora, je absolútne dôležité prerušiť prúd vzduchu vo výstupe zo samotnej rúrky.• Ku kompresoru je možné použiť rôzne prídavné a pneumatické zariadenia: na ich správne používanie si preštudujte príslušné návody.• Použitie stlačeného vzduchu na iné účely ako boli navrhnuté (napr. nafukovanie, pneumatické nástroje, lakovanie, umývanie s čistiacimi prostriedkami len na báze vody, atď.) si vyžaduje znalosť a rešpektovanie noriem, platných v jednotlivých prípadoch. SPUSTENIE DO PREVÁDZKY A POUŽITIE

• Namontujte kolesá (18) a nožičku (16), alebo otočné koleso (17) na tie modely, pre ktoré sú určené Sez. A1-A2. Pre verzie s pevnými nožičkami namontujte prednú súpravu a antivibrátory, pokiaľ sú predpísané.• Skontrolujte, či údaje na výrobnom štítku kompresora zodpovedajú údajom elektrickej siete; je povolená odchýlka napätia +/-10% vzhľadom na nominálnu hodnotu.• Zapojte vidlicu, zástrčku elektrického kábla do príslušnej zásuvky a overte si, či tlačítko presostatu (5), umiestnené na kompresore, je vo vypnutej polohe «O» (OFF) (obr. 6a-6b-6c-6d).• Pri trojfázových verziách zapojte vidlicu, zástrčku do rozvádzača, chráneného vhodnými poistkami.
• Pri verziách, vybavených elektrickým rozvádzačom (20) (stanice “Tandem” alebo spúšťače hviezda-trojuholník, typ B, E) dajte namontovať inštaláciu a napojenia (na motor, na presostat a na elektroventil, ak je vo vybavení) kvalifikovanému personálu.
• Skontrolujte pomocou ukazovateľa (9) úroveň oleja (obr. 7a-7b) a prípadne ju po odskrutkovaní výpustného uzáveru doplňte (obr. 7c), ešte predtým ale odmontujte plastový ochranný prvok (15) na kompresoroch typu F e G (obr. 11a-11c, 12a-12f).
• Teraz je kompresor pripravený na použitie.
• Pôsobením na vypínač presostatu (5) (alebo na selektor, prepínač pri verziách s elektrickým rozvádzačom (obr. 6a-6b-6c-6d), kompresor sa čerpaním vzduchu uvedie do chodu a vháňa vzduch do prívodnej rúrky v nádrži. V dvojstupňových verziách sa vzduch nasáva do trúbky valca, nazývanej nízkym tlakom a predpätím. Potom sa vháňa cez recirkulovaciu rúrku do trúbky, nazývanej vysokým tlakom a potom do nádrže. Tento pracovný cyklus umožní dosiahnúť vyššie tlaky a disponibilitu vzduchu na 11bar (15 bar pre špeciálne strojné zariadenia). • Po dosiahnutí maximálnej hodnoty prevádzkového tlaku (nastavenej výrobcom v kolaudačnej fáze), kompresor sa zastaví a vypustí nadbytočný Uschovajte túto príručku s pokynmi na obsluhu prístroja tak, aby ste mohli do nej kedykoľvek nahliadnúť Návod na obsluhu80

vzduch, prítomný v hlave a prívodnej rúrke, cez ventilček umiestnený pod presostatom (vo verziách hviezda-trojuholník pomocou elektroventilu, ktorý zasiahne pri zastavení sa motoru).

• Týmto sa dosiahne uľahčenie nasledovného znovu-spustenia v dôsledku neprítomnosti tlaku v hlave. Zúžitkovaním vzduchu sa kompresor automaticky znova uvedie do chodu, keď sa dosiahne dolná kalibrovacia hodnota (asi 2 bary medzi hornou a dolnou hodnotou). Tlak, prítomný vo vnútri nádrže, je možné kontrolovať prostredníctvom odčítavania na priloženom manometre (10) (obr. 4).

• Kompresor pokračuje v prevádzke tohto automatického cyklu až dovtedy, kým sa nezasiahne na vypínač presostatu (5) (alebo na selektor, prepínač pri verziách s elektrickým rozvádzačom, obr. 6a-6b-6c-6d). Ak sa požaduje znova spustiť kompresor do prevádzky, počkajte aspoň 10 sekúnd od momentu vypnutia predtým ako ho reštartujete, znova uvediete do chodu.

• Vo verziách s elektrickým rozvádzačom presostat musí byť vždy nastavený do polohy ZAPNUTÝ I (ON).

• Vo verziách s tandemom (typ E), dodávaná stanica umožňuje použitie len jednej z dvoch skupín kompresorov (prípadne s alternatívnym použitím) alebo obidvoch súčasne, v závislosti od potrieb. V tomto poslednom prípade sa bude spustenie do prevádzky mierne odlišovať, aby sa zabránilo nadmernému absorbovaniu prúdu na začiatku (temporizovaný, spomalený štart).

• Len kompresory s podvozkom sú vybavené redukčným ventilom tlaku vzduchu (vo verziách s pevnými nožičkami sa normálne inštaluje na používanú linku). Pôsobením na rukoväť pri otvorenom kohútiku (potiahnutím smerom dohora a otáčaním v smere chodu hodinových ručičiek na zvýšenie tlaku a proti smeru chodu hodinových ručičiek na zníženie tlaku, (obr. 8) je možné regulovať tlak vzduchu takým spôsobom, aby sa čo najlepšie využívali pneumatické prístroje. Potom, ako ste nastavili požadovanú hodnotu, zatlačte na rukoväť, aby ste ju zablokovali.

• Nastavenú hodnotu je možné overiť pomocou manometra (pri verziách, ktoré sú ním dotované, obr. 9).

• Skontrolujte, či sú spotreba vzduchu a maximálny prevádzkový tlak pneumatického nástroja, ktorý má byť použitý, kompatibilné s nastaveným tlakom na regulátore tlaku a s množstvom dodávaného vzduchu z kompresoru.

• Je potrebné vyhýbať sa korózii: Podľa konkrétnych podmienok používania sa môže kondenzát hromadiť v nádrži (1) a musí byť každodenne odstraňovaný. Túto operáciu je možné vykonávať ručne a to otvorením vypúšťacieho ventilu (4), alebo prostredníctvom automatického vypúšťania, ak je toto namontované v nádrži. Napriek tomu je nevyhnutné vykonávať, jeden raz do týdňa, kontrolu správneho fungovania automatického ventilu. Za tým účelom, otvorte ventil ručného vypúšťania a prekontrolujte prípadnú prítomnosť kondenzátu (obr. 14a, 14b).

• Je nevyhnutné každý rok kontrolovať hrúbku steny vzduchovej nádrže (1) kvalikovanou rmou, nakoľko vnútorná korózia môže spôsobiť stenčovanie oceľovej steny a následné riziko explózie. Zohľadňujte príslušnú predpísanú miestnu legislatívu. Používanie vzduchovej nádrže je neprípustné, pokiaľ hrúbka jej steny dosiahne minimálnu hodnotu uvedenú v certikáte nádrže (časť dokumentácie odovzdanej s jednotkou).

• Životnosť nádrže (1) na stlačený vzduch závisí predovšetkým od pracovného prostredia. Vyhnite sa inštalácii kompresora v znečistenom a korozívnom prostredí, pretože tieto faktory by významne znížili životnosť nádrže.

• Neukotvujte nádrž (1) alebo príslušné súčasti priamo na zem alebo na pevné podlahy. Namontujte tlakovú nádrž na protivibračné podložky (tampóny), aby sa vyhlo poruchám z nadmerného namáhania zapríčineného z vibrácií nádrže počas jej používania.

• Pri používaní nádrže (1) rešpektujte limity teploty a tlaku, ktoré sú uvedené na údajovom štítku a v skúšobnej správe.

• Nevykonávajte žiadne modikácie na tejto nádrži prostredníctvom zvárania, vŕtania alebo iných metód strojného opracovávania. ÚDRŽBA

• Životnosť strojného zariadenia je podmienená kvalitou údržby.

• PRED AKÝMKOĽVEK ZÁSAHOM PREPNITE PRESOSTAT DO POLOHY “OFF” (Vypnutý), ODPOJTE VIDLICU, ZÁSTRČKU A KOMPLETNE VYPRÁZDNITE NÁDRŽ.

• Akékoľvek úkony vykonávajte za studeného stavu stroja a s použitím osobných ochranných prvkov. Používajte na každý úkon predpísané vybavenie a výlučne originálne náhradné diely.

• Skontrolujte utiahnutie všetkých skrutiek (špeciálne skrutky hlavy sústavy) (2) (obr. 10). Skontrolujte tesnenie hlavy pred prvým spustením a po prvej hodine prevádzky.

• Pri vykonávaní základných úkonov údržby kompresorov typu F zabezpečte odmontovanie plastovej ochrany (15) (obr. 11a-11c). Po ukončení údržby opäť namontujte plastovú ochranu v opačnom poradí krokov.

• Pri vykonávaní základných úkonov údržby kompresorov typu G zabezpečte odmontovanie plastovej ochrany (15) (obr. 12a-12f), pričom najprv odstráňte prednú a následne zadnú krytku. Po ukončení údržby opäť namontujte plastovú ochranu v opačnom poradí krokov.

• Očistite nasávací filter (13) v závislosti od znečistenia pracovného prostredia a aspoň po každých 100 odpracovaných hodinách. Podľa potreby ho vymeňte (zanesený filter determinuje menšiu výkonnosť, zatiaľ čo neúčinný, upchaný filter spôsobuje väčšie opotrebovanie kompresora) (obr. 13a-13b).

• Vymeňte olej po prvých 100 hodinách prevádzky a následne po každých 500 hodinách. Periodicky kontrolujte hladinu oleja (9).

• Používajte minerálny olej ALTAIR. Nemiešajte dokopy odlišné kvality olejov. Ak sa prejavia zmeny farby (belavá = prítomnosť vody; tmavá = prehriatie), doporučuje sa ihneď vymeniť olej.

• Uzáver po doplnení dobre utiahnite (obr. 7c) a uistite sa, či neprepúšťa počas prevádzky. Raz do týždňa prekontrolujte hladinu oleja, aby sa včasne zaručila správna lubrifikácia, mazanie (obr. 7a-7b).

• Periodicky kontrolujte napätie remeňov, ktoré musia mať ohýbanie, prehnutie (f) asi 1 cm (obr. 15).

Tak vypustený olej ako aj kondenzácia MUSIA BYŤ ZLIKVIDOVANĚ v zmysle ochrany životného prostredia a platných právnych noriem. Kompresor musí byť zlikvivovaný podľa predpísaných noriem danej krajiny.

HODÍN Čistenie nasávacieho filtra a/alebo výmena filtračného prvku

Výmena oleja* ● ● Utiahnutie svoriek hlavice Skontrolujte tesnenie hlavy pred prvým spustením a po prvej hodine prevádzky Vypustenie kondenzovanej vody z nádržky 24 h -----

Kontrola napnutia remeníc Pravidelne Kontrola hrúbky steny vzduchovej nádrže. Každoročne81

Unikanie vzduchu z ventilu presostatu. Spätný ventil, ktorý z dôvodu opotrebovania alebo znečistenia v tesniacej drážke, nevykonáva správne svoju funkciu. Odskrutkujte šesťhrannú hlavu spätného ventilu, vyčistite sedlo a disk zo špeciálnej gumy (ak je opotrebovaný, vymeňte ho). Zaskrutkujte a dôsledne utiahnite ventil (obr. 16a-16b). Otvorený odvzdušňovací kohútik kondenzácie (4). Zatvorte odvzdušňovací kohútik kondenzácie. Rúrka rilsan nie je správne zapojená do presostatu. Správne zapojte rúrku rilsan dovnútra presostatu (obr. 17)

Zníženie výkonnosti, časté spustenia sa chodu. Nízke tlakové hodnoty. Nadmerné spotreby. Znížte potrebu po stlačenom vzduchu. Unikania zo spojov a/alebo potrubí. Vymeňte tesnenia. Upchanie, zanesenia nasávacieho ltra (13). Vyčistite / vymeňte nasávací lter (13) (obr. 13a-13b). Preklzávanie remeňa. Skontrolujte napätie remeňa (obr. 15). Motor a/alebo kompresor sa nepravideľne zahrievajú. Nedostatočné prevetrávanie. Zlepšite prostredie. Upchanie vzdušných priechodov. Skontrolujte a prípadne očistite vzduchový lter (13). Nedostatočné mazanie, lubrikácia. Doplňte alebo vymeňte olej (obr. 18a-18b-18c-18d). Po pokuse o rozbeh, kompresor sa zastaví z dôvodu zasiahnutia tepelných ochrán následkom veľkého namáhania motora. Rozbeh s nabitou hlavou kompresora. Vyprázdnite hlavu kompresora tak, že stlačíte tlačidlo tlakomeru (5). Nízka teplota. Zlepšite podmienky prostredia. Nedostatočné napätie. Prekontrolujte, či sieťové napätie zodpovedá napätiu, udávanému na štítku. Odstráňte prípadné predlžovačky. Chybné alebo nedostatočné mazanie, lubrikácia. Skontrolujte hladinu, doplňte a prípadne vymeňte olej (9). Neúčinný elektroventil. Zavolajte do Servisného strediska. Kompresor sa zastaví počas prevádzky bez zjavných motívov. Zasiahla tepelná ochrana motora. Skontrolujte hladinu oleja (9). Jednofázové jednostupňové verzie: Zasiahnite na tlačítko presostatu (5), otočte ho do polohy Vypnutý a znova ho otočte do polohy Zapnutý (obr. 1a). Znovu-nastavte tepelnú ochranu (obr. 2) a reštartujte (obr. 1b). Ak porucha pretrváva, zavolajte do Servisného strediska. Verzie so spúšťačom hviezda-trojuholník: Zasiahnite na tepelné tlačítko, umiestnené vo vnútri skrinky elektrického rozvádzača (20) (obr. 3c) a reštartujte (obr. 6d). Ak porucha pretrváva, zavolajte do Servisného strediska. Dvojstupňové trojfázové verzie s výkonom vyšším alebo rovným 7,5 hp, 220 V, Dvojstupňové trojfázové verzie s výkonom vyšším alebo rovným 10 hp, 400 V: stlačte tlačidlo resetovania ističa motora (obr. 3d) a vráťte presostat do polohy ON (obr. 6a-6b- 6c-6d). Iné verzie: Zasiahnite na tlačítko presostatu (5), otočte ho do polohy Vypnutý a znova ho otočte do polohy Zapnutý (obr. 1a-1b). Ak porucha pretrváva, zavolajte do Servisného strediska. Elektrická porucha. Zavolajte do Servisného strediska. Kompresor počas prevádzky vibruje a motor vydáva nepravideľný zvuk. Ak sa zastaví, viac nenaštartuje a to aj napriek tomu, že je počuť zvuk motora. Jednofázové motory: závadný kondenzátor. Dajte vymeniť kondenzátor. Trojfázové motory: Chýba jedna fáza v trojfázovom systéme pripojenia, pravdepodobne z dôvodu prerušenia poistky. Skontrolujte poistky vo vnútri elektrického rozvádzača alebo v elektrickej skrinke a prípadne poškodené poistky vymeňte (obr. 19). Anomálna prítomnosť oleja v sieti. Nadmerné dávkovanie oleja vo vnútri skupiny. Skontrolujte hladinu oleja (9). Opotrebovanie segmentov. Zavolajte do Servisného strediska. Únik kondenzácie z odvzdušňo vacieho kohútika (4). Prítomnosť nečistoty / piesku vo vnútri kohútika. Postarajte sa o vyčistenie kohútika. Akékoľvek iné zásahy musí vykonávať personál z autorizovaných Servisných stredísk a musí požiadať o dodanie originálnych náhradných dielov. Poškodenie strojného zariadenia môže narušiť bezpečnosť a v každom prípade ruší platnosť príslušnej záruky. MOŽNOSŤ VYSKYTNUTIA SA ANOMÁLIÍ A RELATÍVNE ZÁSAHY, KTORÉ SÚ DOVOLENÉ

Požiadajte o pomoc kvalifikovaného elektrikára, aby vykonal zásahy na elektrických súčiastkách (káble, motor, presostat, elektrický rozvádzač…)82

Zariadenie nie je možné likvidovať spoločne s bežným domácim odpadom. Toto zariadenie je označené v súlade s európskou
