Terméktípus	Légsűrítő
Márka	Abac
Modell	A29B 90 CM3
Kategória	Kompresszor
Technológia	Dugattyús kompresszor
Lökettérfogat	90 cm³
Maximális nyomás	11 bar (standard)
Elektromos táplálás	Egyfázisú (standard) vagy háromfázisú verziótól függően
Motorolaj típusa	Ásványi olaj ALTAIR
Kondenzátum leeresztés	Napi kézi (opcionálisan automatikus)
Biztonsági rendszer	Biztonsági szelep, hővédelem, szíjház
Olajcsere karbantartás	Minden 500 üzemóra után
Szívószűrő karbantartás	Minden 100 óránként (tisztítás vagy csere)
Szíjak ellenőrzése	Időszakos, kb. 1 cm-es behajlás
Használati feltételek	Beltéri, jól szellőző, +5°C és +40°C között, biztonsági távolság 4 m
Javíthatóság	Eredeti alkatrészek, márkaszerviz általi beavatkozás
Kiegészítő funkciók	Nyomáskapcsoló, manométer, nyomásszabályozó (kocsis verziókon)
Fokozatok száma	Egyfokozatú vagy kétfokozatú verziótól függően

Gyakran ismételt kérdések - A29B 90 CM3 Abac

Milyen olajat használjak az Abac A29B 90 CM3 kompresszorhoz?

Kizárólag ALTAIR ásványi olajat használjon. Ne keverjen különböző olajtípusokat. Ha az olaj színe megváltozik (fehéres = víz jelenléte, sötét = túlmelegedés), azonnal cserélje ki.

Hogyan kell leereszteni a kompresszor olaját?

Minden beavatkozás előtt kapcsolja a nyomáskapcsolót OFF állásba, húzza ki a dugót, és teljesen ürítse ki a tartályt. Az olajat az első 100 óra után, majd minden 500 óránként cserélje. Használjon megfelelő edényt, és ügyeljen a környezetvédelemre.

Hogyan kell tisztítani a szívószűrőt?

Tisztítsa meg a szívószűrőt (13) minden 100 üzemóra után, vagy gyakrabban, ha poros a környezet. Szükség esetén cserélje ki. Az eltömődött szűrő csökkenti a hatékonyságot és károsíthatja a kompresszort.

Hogyan kell leereszteni a légtartályt?

Naponta ürítse le a tartályt a kézi leeresztő szelep (4) kinyitásával a kondenzátum eltávolításához. Ha automatikus leeresztő van felszerelve, hetente ellenőrizze a működését a szelep kézi kinyitásával.

Mi a teendő, ha a kompresszor nem indul?

Először ellenőrizze az elektromos táplálást és a nyomáskapcsoló (5) ON állását. Ha a hővédelem lekapcsolt, várja meg a lehűlést, majd állítsa vissza (lásd a kézikönyvet). Egyfázisú verzióknál nyomja meg a visszaállító gombot a motor csatlakozó dobozán.

Mi a kompresszor maximális nyomása?

A maximális üzemi nyomás a standard modelleknél 11 bar. Egyes speciális modellek elérhetik a 15 bart. Soha ne lépje túl az adattáblán feltüntetett nyomást.

Használhatok hosszabbítót?

Igen, de csak maximum 5 méteres, megfelelő keresztmetszetű hosszabbítót használjon. Ne használjon adaptereket vagy elosztókat. A túl hosszú vagy nem megfelelő hosszabbító feszültségesést okozhat, és károsíthatja a motort.

Hogyan kell beállítani a nyomáskapcsolót?

A nyomáskapcsoló gyárilag be van állítva. Ne módosítsa. A kimeneti nyomás beállításához használja a nyomásszabályozót (gombot), ha van: húzza fel, forgassa az óramutató járásával megegyező irányba a nyomás növeléséhez, ellenkező irányba a csökkentéséhez, majd nyomja le a rögzítéshez.

Miért távozik levegő a nyomáskapcsoló szelepéből?

Ez normális az indításnál: a késleltetett záródású kiengedő szelep néhány másodpercig kiengedi a levegőt a fejből az újraindítás megkönnyítésére. Ha a szivárgás tartós, a visszacsapó szelep szennyezett vagy elhasználódott lehet. Tisztítsa meg vagy cserélje ki a gumitárcsát.

Hogyan kell ellenőrizni és feszíteni a szíjakat?

Kapcsolja ki a táplálást, és ürítse ki a tartályt. Ellenőrizze a szíjak feszességét: kb. 1 cm behajlás normális. Szükség esetén állítson a motor elmozdításával. A túl laza vagy túl feszes szíjak csökkentik a hatékonyságot, és károsíthatják a kompresszort.

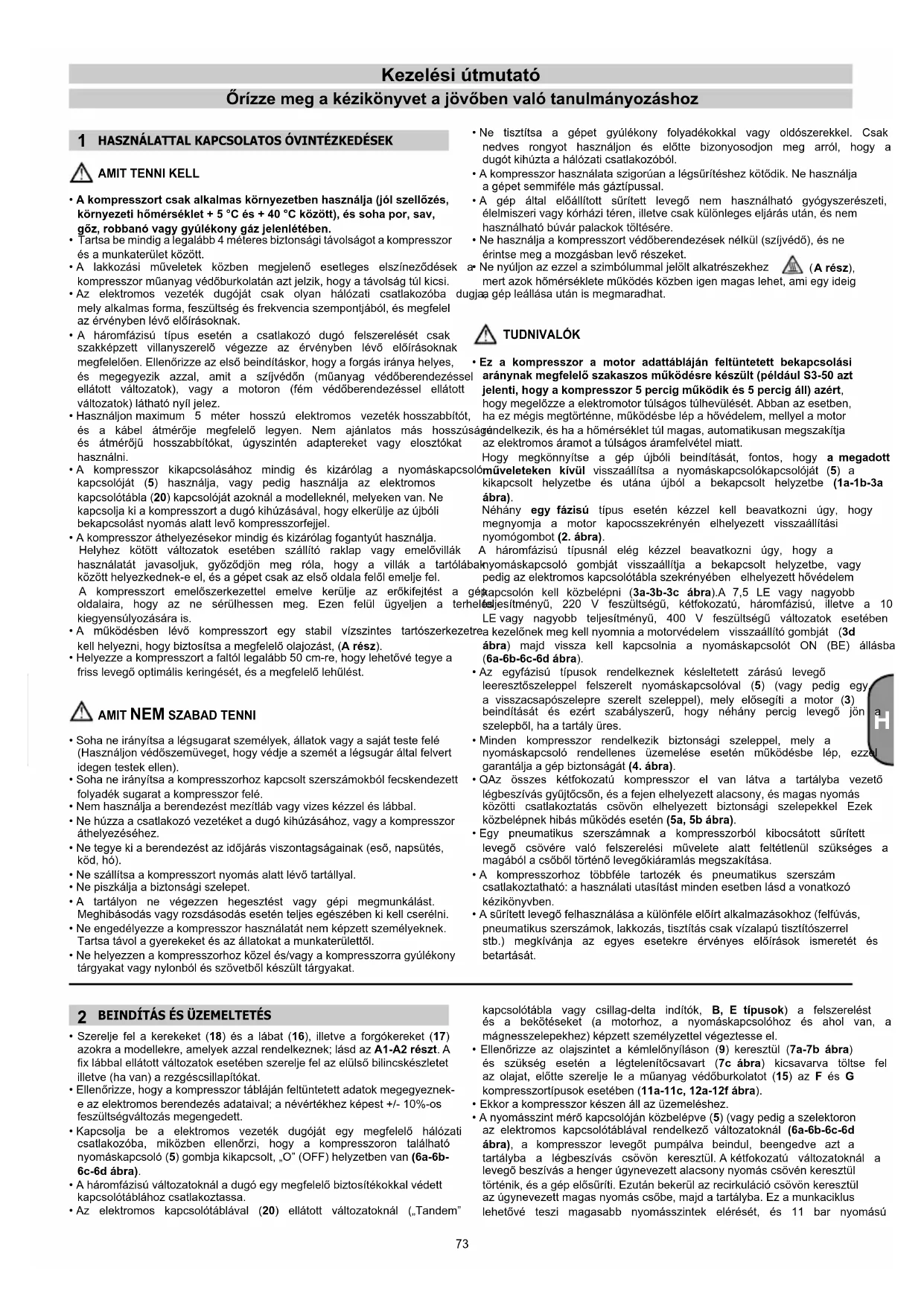

HASZNÁLATI ÚTMUTATÓ A29B 90 CM3 Abac

A sárga Lwa címkével nem rendelkező gépek kültéri használatra nem alkalmasak.

Örízze meg a kézikönyvet a jövőben való tanulmányozáshoz

1 HASZNÁLATTAL KAPCSOLATOS ÓVINTÉZKEDÉSEK

AMIT TENNI KELL

• A kompresszort csak alkalmas környezetben használja (jól szellőzés, környezeti hőmérséklet + 5 °C és + 40 °C között), és soha por, sav, göz, robbanó vagy gyúlékony gáz jelenlétében.
• Tartsa be mindig a legalább 4 méteres biztonsági távolságot a kompresszor és a munkaterület között.
• A lakkozási műveletek közben megjelenő esetleges elszíneződések kompresszor műanyag védőburkolatán azt jelzik, hogy a távolság túl kicsi.
• Az elektromos vezeték dugóját csak olyan hálózati csatlakozóba mely alkalmas forma, feszültség és frekvencia szempontjából, és megfelel az érvényben lévő előírásoknak.
• A háromfázisú típus esetén a csatlakozó dugó felszerelését csak szakképzett villanyszerelő végezze az érvényben lévő előírásoknak megfelelően. Ellenőrizze az első beindításkor, hogy a forgás iránya helyes, és megegyezik azzal, amit a szíjvédőn (műanyag védőberendezéssel ellátott változatok), vagy a motoron (fém védőberendezéssel ellátott változatok) látható nyíl jelez.
• Használjon maximum 5 méter hosszú elektromos vezeték hosszabbítót, és a kábel átmérője megfelelő legyen. Nem ajánlatos más hosszús és átmérőjű hosszabbítókat, úgyszintén adaptereket vagy elosztókat használni.
• A kompresszor kikapcsolásához mindig és kizárólag a nyomáskapcso kapcsolóját (5) használja, vagy pedig használja az elektromos kapcsolótábla (20) kapcsolóját azoknál a modelleknél, melyeken van. Ne kapcsolja ki a kompresszort a dugó kihúzásával, hogy elkerülje az újbóli bekapcsolást nyomás alatt levő kompresszorfejjel.
• A kompresszor áthelyezésekor mindig és kizárólag fogantyút használja. Helyhez kötött változatok esetében szállító raklap vagy emelővillák használatát javasoljuk, győződjön meg róla, hogy a villák a tartóláb között helyezkednek-e el, és a gépet csak az első oldala felől emelje fel. A kompresszort emelőszerkezettel emelve kerülje az erőkifejtést a g oldalaira, hogy az ne sérülhessen meg. Ezen felül ügyeljen a terh kiegyensúlyozására is.
• A működésben lévő kompresszort egy stabil vízszintes tartószerkezet kell helyezni, hogy biztosítsa a megfelelő olajozást, (A rész).
• Helyezze a kompresszort a faltól legalább 50 cm-re, hogy lehetővé tegye a friss levegő optimális keringését, és a megfelelő lehülést.

AMIT NEM SZABAD TENNI

• Soha ne irányítsa a légsugarat személyek, állatok vagy a saját teste felé (Használjon védőszemüveget, hogy védje a szemét a légsugár által felvert idegen testek ellen).
• Soha ne irányítsa a kompresszorhoz kapcsolt szerszámokból fecskendezett folyadék sugarat a kompresszor felé.
• Nem használja a berendezést mezítláb vagy vizes kézzel és lábbal.
• Ne húzza a csatlakozó vezetéket a dugó kihúzásához, vagy a kompresszor áthelyezéséhez.
• Ne tegye ki a berendezést az időjárás viszontagságainak (eső, napsütés, köd, hó).
• Ne szállítsa a kompresszort nyomás alatt lévő tartállyal.
• Ne piszkálja a biztonsági szelepet.
• A tartályon ne végezzen hegesztést vagy gépi megmunkálást. Meghibásodás vagy rozsdásodás esetén teljes egészében ki kell cserélni.
• Ne engedélyezze a kompresszor használatát nem képzett személyeknek. Tartsa távol a gyerekeket és az állatokat a munkaterülettöl.

• Ne helyezzen a kompresszorhoz közel és/vagy a kompresszorra gyúlékony tárgyakat vagy nylonból és szövetből készült tárgyakat.

• Ne tisztítsa a gépet gyúlékony folyadékokkal vagy oldószerekkel. Csak nedves rongyot használjon és előtte bizonyosodjon meg arról, hogy a dugót kihúzta a hálózati csatlakozóból.

• A kompresszor használata szigorúan a légsűrítéshez kötődik. Ne használja a gépet semmiféle más gáztípussal.
• A gép által előállított sürített levegő nem használható gyógyszerészeti, élelmiszeri vagy kórházi téren, illetve csak különleges eljárás után, és nem használható búvár palackok töltésére.
• Ne használja a kompresszort védőberendezések nélkül (szíjvédő), és ne érintse meg a mozgásban levő részeket.
  Ne nyúljon az ezzel a szimbólummal jelölt alkatrészekhez (A rész), mert azok hőmérséklete működés közben igen magas lehet, ami egy ideig gja gép leállása után is megmaradhat.

TUDNIVALÓK

- Ez a kompresszor a motor adattábláján feltüntetett bekapcsolási aránynak megfelelő szakaszos működésre készült (például S3-50 azt jelenti, hogy a kompresszor 5 percig működik és 5 percig áll) azért, hogy megelőzze a elektromotor túlságos túlhevülését. Abban az esetben, ha ez mégis megtörténne, működésbe lép a hővédelem, mellyel a motor ágéndelkezik, és ha a hőmérséklet túl magas, automatikusan megszakítja az elektromos áramot a túlságos áramfelvétel miatt.

Hogy megkönnyítse a gép újbóli beindítását, fontos, hogy a megadott óműveleteken kívül visszaállítsa a nyomáskapcsolókapcsolóját (5) a kikapcsolt helyzetbe és utána újból a bekapcsolt helyzetbe (1a-1b-3a ábra).

Néhány egy fázisú típus esetén kézzel kell beavatkozni úgy, hogy megnyomja a motor kapocsszekrényén elhelyezett visszaállítási nyomógombot (2. ábra).

A háromfázisú típusnál elég kézzel beavatkozni úgy, hogy a knyomáskapcsoló gombját visszaállítja a bekapcsolt helyzetbe, vagy pedig az elektromos kapcsolótábla szekrényében elhelyezett hővédelem kapcsolón kell közbelépní (3a-3b-3c ábra). A 7,5 LE vagy nagyobb teljesítményű, 220 V feszültségű, kétfokozatű, háromfázisú, illetve a 10 LE vagy nagyobb teljesítményű, 400 V feszültségű változatok esetében

ea kezelőnek meg kell nyomnia a motorvédelem visszaállító gombját (3d ábra) majd vissza kell kapcsolnia a nyomáskapcsolót ON (BE) állásba (6a-6b-6c-6d ábra).

• Az egyfázisú típusok rendelkeznek késleltetett zárású levegő leeresztőszeleppel felszerelt nyomáskapcsolóval (5) (vagy pedig egy a visszacsapószelepre szerelt szeleppel), mely elősegíti a motor (3) beindítását és ezért szabályszerű, hogy néhány percig levegő jön szelepből, ha a tartály üres.
• Minden kompresszor rendelkezik biztonsági szeleppel, mely a nyomáskapcsoló rendellenes üzemelése esetén működésbe lép, ezzel garantálja a gép biztonságát (4. ábra).
• QAz összes kétfokozatú kompresszor el van látva a tartályba vezető légbeszívás gyűjtőcsőn, és a fejen elhelyezett alacsony, és magas nyomás közötti csatlakoztatás csövön elhelyezett biztonsági szelepekkel Ezek közbelépnek hibás működés esetén (5a, 5b ábra).
• Egy pneumatikus szerszámnak a kompresszorból kibocsátott sürített levegő csövére való felszerelési művelete alatt feltétlenül szükséges a magából a csőből történő levegőkiáramlás megszakítása.
• A kompresszorhoz többféle tartozék és pneumatikus szerszám csatlakoztatható: a használati utasítást minden esetben lásd a vonatkozó kézikönyvben.
• A sürített levegő felhasználása a különféle előírt alkalmazásokhoz (felfúvás, pneumatikus szerszámok, lakkozás, tisztítás csak vízalapú tisztítószerrel stb.) megkívánja az egyes esetekre érvényes előírások ismeretét és betartását.

2 BEINDÍTÁS ÉS ÜZEMELTETÉS

• Szerelje fel a kerekeket (18) és a lábat (16), illetve a forgókereket (17) azokra a modellekre, amelyek azzal rendelkeznek; lásd az A1-A2 részt. A fix lábbal ellátott változatok esetében szerelje fel az elülső bilincskészletet illetve (ha van) a rezgéscsillapítókat.
• Ellenőrizze, hogy a kompresszor tábláján feltüntetett adatok megegyezneke az elektromos berendezés adataival; a névértékhez képest +/- 10%-os feszültségváltozás megengedett.
• Kapcsolja be a elektromos vezeték dugóját egy megfelelő hálózati csatlakozóba, miközben ellenőrzi, hogy a kompresszoron található nyomáskapcsoló (5) gombja kikapcsolt, „O” (OFF) helyzetben van (6a-6b-6c-6d ábra).
• A háromfázisú változatoknál a dugó egy megfelelő biztosítékokkal védett kapcsolótáblához csatlakoztassa.
• Az elektromos kapcsolótáblával (20) ellátott változatoknál („Tandem”

kapcsolótábla vagy csillag-delta indítók, B, E típusok) a felszerelést és a bekötéseket (a motorhoz, a nyomáskapcsolóhoz és ahol van, a mágnesszelepekhez) képzett személyzettel végeztesse el.

• Ellenőrizze az olajszintet a kémlelőnyíláson (9) keresztül (7a-7b ábra) és szükség esetén a légtelenítőcsavart (7c ábra) kicsavarva töltse fel az olajat, előtte szerelje le a műanyag védőburkolatot (15) az F és G kompresszortípusok esetében (11a-11c, 12a-12f ábra).
• Ekkor a kompresszor készen áll az üzemeléshez.
• A nyomásszint mérő kapcsolóján közbelépve (5) (vagy pedig a szelektoron az elektromos kapcsolótáblával rendelkező változatoknál (6a-6b-6c-6d ábra), a kompresszor levegőt pumpálva beindul, beengedve azt a tartályba a légbeszívás csövön keresztül. A kétfokozatú változatoknál a levegő beszívás a henger úgynevezett alacsony nyomás csövén keresztül történik, és a gép elősűríti. Ezután bekerül az recirkuláció csövön keresztül az úgynevezett magas nyomás csőbe, majd a tartályba. Ez a munkaciklus lehetővé teszi magasabb nyomásszintek elérését, és 11 bar nyomású

levegő biztosítását (15 bar speciális gépeknél).

• Ha a kompresszor eléri (a vizsgálati fázisban a gyártó által beállító maximális működési nyomás értéket, a kompresszor leáll, és a nyomáskapcsoló alatt elhelyezett szelepen keresztül kiengedi a kompresszorfejben és a légbeszívás csőben jelen levő levegőfelesleget (a csillag-delta változatoknál egy magnesszelep segítségével, mely a motor leállásakor lép közbe).
• Ez lehetővé teszi a rákövetkező újbóli beindítást, amelyet megkönny a nyomáshiány a kompresszorfejben. A kompresszor a levegő felhasználásával automatikusan újra beindul, mikor eléri az alsó beállított értéket (körülbelül 2 bar a felső és az alsó érték között).
  A tartály belsejében levő nyomást a manométer (10) leolvasásával lehet ellenőrizni (4. ábra).
• A kompresszor tovább működik ebben az automatikus ciklusban, míg ki nem kapcsolják a nyomáskapcsoló kapcsolójával (5) (vagy az elektromos kapcsolótábla szelektorával, 6a-6b-6c-6d ábra). Ha ismételten használni akarja a kompresszort, várjon a kikapcsolástól számítva legalább másodpercet, mielőtt újból beindítja.
• Az elektromos kapcsolótáblával rendelkező változatoknál a nyomáskapcsolót mindig a BEKAPCSOLT I (ON) helyzetbe kell állítani.
• A tandem (E típusok) változatoknál a mellékelt kapcsolótábla lehetőv teszi a két kompresszor csoport közül csak az egyiknek a használ (esetleg felváltva használva őket), vagy pedig mindkettőt egyidejűleg, a kívánalmaknak megfelelően. Ez utóbbi esetben a beindulás késleltete lesz, hogy elkerüljük a kezdeti túlságos áramfelvételt (időzített indulás).
• Csak a kerekes kompresszorok vannak ellátva nyomáscsökkentő szeleppel (a rögzített lábbal rendelkező változatoknál rendszerint a léghálózatra szerelik). Nyitott csappal a kezelőgomb segítségével (felfelé húzva és az óramutató járásával megegyező irányba tekerve növeli nyomást és az óramutató járásával ellentétes irányba csökkenti, (8. ábra) lehetséges a nyomást szabályozni, így optimálissá teheti a pneumatikus szerszámok használatát. Mikor beállította a kívánt értéket, nyomja lefelé a kezelőgombot a rögzítéshez.
• A beállított értéket ellenőrizheti a manométeren keresztül (azoknál típusoknál, ahol ezt a berendezés tartalmazza, 9. ábra).
• Ellenőrizzük, hogy a használni kivánt pneumatikus szerszám levegő fogyasztása és maximális üzemi nyomása megegyezik-e a nyomásszabályzón beállított nyomás értékével és a kompresszor által kibocsátott levegő mennyiségével.
• A munka befejeztével állítsa le a gépet, húzza ki a hálózati csatlakozót és ürítse ki a tartályt.

3 LÉGTARTÁLY (TARTÁLYRA SZERELT BERENDEZÉSEKEN)

• Meg kell előzni a rozsdaképződést: a használat körülményeitöl függően kondenzvíz gyűlhet fel a tartályban (1), amit naponta le kell ereszteni. A művelet kézi úton végezhető el az üritőszelep (4) megnyitásával vagy automatikus üritéssel, ha fel van szerelve ezzel a tartály. Az automatikus szelep megfelelő működését hetente ellenőrizni kell. Ehhez nyissa meg a kézi leeresztőszelepet, és ellenőrizze, hogy van-e kondenzátum (14a, 14b. ábra).
• Évente ellenőriztetni kell a tartály falainak vastagságát (1) az illetékes hatósággal, mert a tartályon belüli korrózió a falvastagság csökkenését idézheti elő, aminek következtében robbanásveszély alakulhat ki. Szükség esetén kövesse a helyi szabványokat. Tilos a levegőtartály használata, ha falvastagsága nem éri el a tanúsítványában megadott minimális értéket (a tanúsítvány a berendezéssel együtt szállított dokumentáció része).
• A légtartály (1) üzemélettartama főleg a működési körülményektől függ. Ne állítsa a kompresszort piszkos, korrodáló hatású környezetbe, mert ez jelentősen lecsökkentheti a tartály élettartamát.
• Ne rögzítse a tartályt (1) vagy a hozzá tartozó összetevőket közvetlenül a talajhoz, illetve fix berendezésekhez. Szerelje fel a túlnyomásos tartályt rezgéscsillapítókkal, hogy elkerülje a tartály használat közbeni rezgése által okozott esetleges fáradásos törést.
• A tartályt (1) az adattáblán és a tesztjelentésben megjelölt nyomás- és hőmérsékleti határértékek között használja.
• A tartályon tilos hegesztéssel, fúrással vagy más mechanikai eljárásokkal változtatásokat végezni.

4 KARBANTARTÁS

• A gép élettartamát befolyásolja a karbantartás minősége.
• BÁRMILYEN BEAVATKOZÁS ELÖTT ELŐSZÖR TEGYE A NYOMÁSKAPCSOLÓT „OFF” ÁLLÁSBA, KAPCSOLJA KI A HÁLÓZATI CSATLAKOZÓT, ÉS ÜRÍTSE KI TELJESEN A TARTÁLYT.
• A szervizfeladatokat a gép hideg állapotában, személyi védőfelszerelést viselve végezze el. Minden szervizfeladathoz a megfelelő felszerelést használja és kizárólag eredeti pótalkatrészeket építsen be.

• Ellenőrizze, hogy minden csavar szorosra van húzva, főleg a hengerfejen levők (2) (10. ábra). Az első bekapcsolás előtt, illetve az első munkaóra leteltével ellenőrizze a fej tömítettségét.

• SZ. TÁBLÁZAT – A FEJ FESZÍTŐINEK BEFOGÁSA

	NmMin. nyomaték	NmMax. nyomaték
Fejes csavar M6	9	11
Fejes csavar M8	22	27
^11 Fejes csavar M10	45	55
Fejes csavar M12	76	93
Fejes csavar M14	121	148

• Az F típusú kompresszorokon végzett fő szervizfeladatok előtt szerelje le a műanyag védőburkolatot (15) (11a-11c ábrák). A szervizfeladat befejezése után a leszereléshez képest fordított művelettel szerelje vissza a műanyag burkolatot.
  A G típusú kompresszorokon végzett fő szervizfeladatok előtt szerelje le a műanyag védőburkolatot (15) (12a-12f ábrák), először az elülső, majd a hátsó felét távolítsa el. A szervizfeladat befejezése után a leszereléshez képest fordított művelettel szerelje vissza a műanyag burkolatot.

vétisztítsa ki a légbeszívás szűrőt (13) a munkakörnyezettől függően, laté mindenképpen legalább 100 óránként. Ha szükséges, cserélje ki (az eltömődött szűrő kisebb hatásfokot okoz és ha nem hatékony, a tett kompresszor nagyobb mértékű elhasználódását idézi elő). (13a-13b. ábra).

• Az első 100 munkaóra után cserélje az olajat és azt követően 500 óránként. Az olaiszintet időszakosan ellenőrizze (9).
• Használjon ALTAIR ásványi olajat. Ne keverjen össze különböző aminőségű olajakat. Ha szín változások történnek (fehéres = víz jelenléte; sötét = túlhevült) tanácsos azonnal kicserélni az olajat.

• Jól húzza szorosra a visszaállításnál a záródugót (7c. ábra), meggyőződve arról, hogy ne legyen szivárgás használat közben. Hetenként ellenőrizze az olajszintet, hogy tartósan biztosítsa a helyes olajozást, (7a-7b. ábra).
  a • Szabályos időközönként ellenőrizze a szíjak feszülését, melyeknek körülbelül 1 cm bősége (f) legyen (15. ábra).

• SZ. TÁBLÁZAT – KARBANTARTÁSI MUNKÁLATOK ELVÉGZÉSÉNEK IDEJE

MÜKÖDÉS	AZ ELSŐ 100 MUNKAÓRA UTÁN	100 ÓRÁNKÉNT	300 ÓRÁNKÉNT
Az elszívó szűrő tisztítása és/vagy a szűrőegység cseréje		●
Olajcsere*	●		●
A fej feszítőinek befogása	Az első bekapcsolás előtt, illetve az első munkaóra leteltével ellenőrizze a fej tömitettségét
A kondenztartály kiűrítése	24 h ----> 24 h ----> 24 h ----> ...
A szalag feszítettségének ellenőrzése	Időszakosan
Levegőtartály falvastagságának ellenőrzése.	Évente

*Mind fáradt olajat, mind a kondenzációs folyadékot a környezetvédelem és a hatályos jogszabályok betartásával ÁRTALMATLANÍTANI KELL.

A kompresszort a helyi törvények által előírt módon kell megsemmisíteni

5 LEHETSÉGES RENDELLENESSÉGEK ÉS AZ EZZEL KAPCSOLATOS MEGENGEDETT BEAVATKOZÁSOK

Kérje szakképzett villanyszerelő segítségét az elektromos alkatrészeken történő beavatkozásokhoz (kábelek, nyomásszintmérő, elektromos kapcsolótábla...)

RENDELLENESSÉG OK BEAVATKOZÁS
Levegőszivárgás a nyomáskapcsoló szelepéből.	A visszacsapószelep kopás, vagy piszkos záróütköző miatt nem működik rendesen.	Csavarja le a visszacsapószelep hatszögű fejét, tisztítsa ki a helyét és a különleges gumibetétet (ha elkopott, cserélje ki). Szerelje össze és gondosan csavarozza vissza (16a-16b ábra).
	Lecsapódott folyadék elvezető csap nyitva van. Zárja el a lecsapódott folyadék elvezető csapot.
	A rilsan cső nincs helyesen a nyomásszintmérőbe illesztve.	Illessze helyesen a rilsan csövet a nyomásszintmérőbe (17. ábra).
Teljesítmény csökkenése, gyakori beindulás. Alacsony nyomásértékek.	Túl nagy levegőfogyasztás.	Csökkenteni a sürített levegő felhasználását.
	Szivárgások a csatlakozásokból, és/vagy csövekböl.	Kicserélni a tömitéseket.
	A légbeszívás szűrő el van tömödve (13).	Tisztítsa meg/cserélje ki a légbeszívás szűrőt (13) (13a-13b ábra).
	Szíj csúszás. Ellenőrizze a szíjak feszülését (15. ábra).
A motor (3) és/vagy a kompresszorszabálytalanul melegszik.	Elégtelen levegőzés. Javítani kell a munka környezetét.
	A szellőzőnyílasok el vannak dugulva.	Ellenőrizze és esetleg tisztítsa ki a légszűrőt (13).
	Elégtelen olajozás.	Az olajat töltse utána, vagy cserélje ki (18a-18b-18c-18d ábra).
A kompresszor egy beindulási kísérlet után leáll, mert közbelép a hővédelem a motor nagy erőfeszítése miatt.	Indulás teli kompresszorfejjel.	Release the compressor head by using the pressure switch push button (5).
	alacsony hőmérséklet. Javítani kell a környezeti felteleket.
	elégtelen feszültség.	Ellenőrizze (9), hogy a hálózati feszültség megfelel a gyári táblán levőnek. Távolítsa el az esetleges hosszabbítókat.
	helytelen, vagy elégtelen olajozás.	Ellenőrizze az olajsintet, az olajat töltse utána, és esetleg cserélje ki.
	Rossz a mágnesszelep. Hívja a Vevőszolgálatot.
A kompresszor menet közben gyakran leáll látszólag ok nélkül.	Hővédelem üzembe lépése a motor túlhevülése miatt.	Ellenőrizze az olajsintet (9).
		Egyfázisú egy stádiumú változatok:állítsa vissza a nyomáskapcsoló kapcsolóját (5) a kikapcsolt helyzetbe és utána újból a bekapcsolt helyzetbe (1. Ábra).Állítsa helyre a hővédelmet (2. Ábra), és indítsa be újra (1b Ábra).Ha a kellemetlenség nem múlik el, hívja a Vevőszolgálatot.
		Csillag-delta indítóval rendelkező változatok: Működtesse hővédelemnek az elektromos kapcsolótábla (20) szekrényében (3c ábra) elhelyezett kapcsolóját, és indítsa be újra (6d ábra).Ha a kellemetlenség nem múlik el, hívja a Vevőszolgálatot.
		Kétfokozatú, háromfázisú, 7,5 LE és nagyobb teljesítményű, 220 V-os változatok, Háromfokozatú, háromfázisú, 10 LE és nagyobb teljesítményű, 400 V-os változatok: nyomja meg a motorvédelem visszaállító gombját (3d ábra) a nyomáskapcsoló ON (BE) állásba való visszaállításához (6a-6b-6c-6d ábrák).
		Egyéb változatok:állítsa vissza a nyomáskapcsoló kapcsolóját (5) a kikapcsolt helyzetbe és utána újból a bekapcsolt helyzetbe (1a-1b. ábra).Ha a kellemetlenség nem múlik el, hívja a Vevőszolgálatot.
	Elektromos meghibásodás. Hívja a Vevőszolgálatot.
A kompresszor menet közben vibrál, és a motor szabálytalan zúgást ad ki.Ha leáll, nem indul újra, annak ellenére, hogy zúg a motor.	Egyfázisú motorok:hibás kondenzátor.	Cseréltesse ki a kondenzátort.
	Háromfázisú motorok:Hiányzik egy fázis a háromfázisú táplálás rendszerből egy biztosíték valószínű közbelépése miatt.	Ellenőrizze a biztosítékokat az elektromos kapcsolótáblán (20) belül, és esetleg cserélje ki a meghibásodottakat (19. ábra).
Olaj rendellenes jelenléte a hálózatban.	Túl sok olaj a kompresszorban. Ellenőrizze az olaj szintet (9).
	Alkatrészek elkopása. Hívja a Vevőszolgálatot.
Lecsapódott folyadék szivárgása az elvezető csapból (4).	Piszok/homok van a vízleeresztő csapban. Tisztítsa meg a csapot.

Minden egyéb beavatkozást az engedélyezett Vevőszolgálatoknak kell elvégezniük, eredeti alkatrészek igénylésével. Ha a gépen módosításokat végez, az kockáztathatja a biztonságot, és minden képpen érvényteleníti a vonatkozó garanciát.
