| Typ produktu | Príklepová vŕtačka (kladivo) |
| Značka | Bosch |
| Model | GBH 3-28 DFR (GBH 328 DFR) |
| Menovitý príkon | 800 W |
| Počet úderov | 0 - 4000 min⁻¹ |
| Jednotlivá sila úderu (EPTA 05/2009) | 3,2 J |
| Otáčky naprázdno | 0 - 900 tr/min |
| Uchytenie nástroja | SDS-plus |
| Vymeniteľné skľučovadlo | Rýchloupínacie skľučovadlo a skľučovadlo SDS-plus (súčasť dodávky) |
| Max. priemer vŕtania (betón) | 28 mm |
| Max. priemer vŕtania (oceľ) | 13 mm |
| Max. priemer vŕtania (drevo) | 30 mm |
| Hmotnosť (podľa EPTA 01:2014) | 3,6 kg |
| Trieda ochrany | II (dvojitá izolácia) |
| Hladina akustického tlaku | 91 dB(A) |
| Hladina akustického výkonu | 102 dB(A) |
| Vibrácie (vŕtanie s príklepom do betónu) | 13 m/s² (neistota K=2 m/s²) |
| Funkcie | Vŕtanie s príklepom, vŕtanie bez príklepu, sekanie, Vario-Lock (36 polôh sekáča) |
| Smer otáčania | Doprava / doľava |
| Regulácia otáčok | Elektronická plynulá (tlakom na vypínač) |
| Blokovanie otáčania/úderu | Áno |
| Prídavná rukoväť | Áno, nastaviteľná (izolačný povrch úchopu) |
| Hĺbkový doraz | Áno, nastaviteľný |
| Protiprachová krytka | Áno, na uchytení nástroja |
| Údržba | Čistite vetracie otvory, vymeňte protiprachovú krytku, ak je poškodená, po každom použití vyčistite uchytenie nástroja |
Často kladené otázky - GBH 328 DFR BOSCH
Otázky používateľov k GBH 328 DFR BOSCH
0 otázka o tomto zariadení. Odpovedzte na tie, ktoré poznáte, alebo položte vlastnú.
Položte novú otázku o tomto zariadení
Stiahnite si návod pre váš Vŕtačka vo formáte PDF zadarmo! Nájdite svoj návod GBH 328 DFR - BOSCH a vezmite svoje elektronické zariadenie späť do rúk. Na tejto stránke sú zverejnené všetky dokumenty potrebné na používanie vášho zariadenia. GBH 328 DFR značky BOSCH.
NÁVOD NA OBSLUHU GBH 328 DFR BOSCH
Natočení prídavné rukojeti (viz obr. A)
Montáž nástavce Saugfix (viz obr. J)
Prečítajte si všetky Výstražné upozornenia a bezpečnostné pokyny. Zanedbanie dodržiavania Výstražných upozornení a pokynov uvedených v nasledujúcom texte môže mať za následok zásah elektrickým prúdom, spôsobit požiar a/alebo tažké poranenie.
Tieto Výstražné upozornenia a bezpečnostné pokyny starostlivo uschovajte na budúce použitie.
Pojem „ručné elektrické náradie“ používaný v nasledujúcom texte sa vzťahuje na ručné elektrické náradie napájané zo siete (s prívodnou šnúrou) a na ručné elektrické náradie napájané akumulátorovou batériou (bez prívodnej šnúry).
Pracovisko vždy udržiavajte čisté a dobre osvetlené. Neporiadok a neosvetlené priestory pracoviska môžu mať za následok pracovné úrazy.
Týmto náradím nepracujte v prostredí ohrozenom výbuchom, v ktorom sa nachádzajú horľavé kvapaliny, plyny alebo horľavý prach. Ručné elektrické náradie vytvára ískry, ktoré by mohli prach alebo pary zapáliť.
Nedovol'te det'om a iným nepovolaným osobám, aby sa počas používania ručného elektrického náradia zdržiavali v blízkosti pracoviska. Pri odpútaní pozornosti zo strany inej osoby môžete stratit kontrolu nad náradím.
Zástrčka prívodnej šnúry ručného elektrického náradia musí pasovať do použitej zásuvky. Zástrčku v žiadnom prípade nijako nemeňte. S uzemneným elektrickým náradím nepoužívajte ani žiadne zástrčkové adapté. Nezmenené zástrčky a vhodné zásuvky znižujú riziko zásahu elektrickým prúdom.
Vyhýbajte sa telesnému kontaktu s uzemnenými povrchovými plochami, ako sú napr. rúry, vykurovacie tele-sá, sporáky a chladničky. Keby by bolo Vaše telo uzemne-né, hrozí zvýšené riziko zásahu elektrickým prúdom.
▶ Chráňte elektrické náradie pred účinkami dažďa a vlhkosti. Vniknutie vody do ručného elektrického náradia zvyšuje riziko zásahu elektrickým prúdom.
Nepoužívajte prívodnú šnúru mimo určený účel na nosenie ručného elektrického náradia, ani na jeho zavesenie a zástrčku nevyberajte zo zásuvky tahaním za prívodnú šnúru. Zabezpečte, aby sa sieťová šnúra nedostala do blízkosti horúceho telesa, ani do kontaktu s olejom, s ostrými hranami alebo pohybujúcimi sa súčiastkami ručného elektrického náradia. Poškodené alebo zauzlené prívodné šnúry zvyšujú riziko zásahu elektrickým prúdom.
Ked' pracujete s ručným elektrickým náradím vonku, používajte len také predlžovacie káble, ktoré sú schválené aj na používanie vo vonkajších priestoroch. Použi-
tie predlžovacieho kábla, ktorý je vhodný na používanie vo vonkajšom prostredí, znižuje riziko zásahu elektrickým prúdom.
Ak sa nedá vyhnút použitiu ručného elektrického náradia vo vlhkom prostredí, použite ochranný spínač pri poruchových prúdoch. Použitie ochranného spínača pri poruchových prúdoch znižuje riziko zásahu elektrickým prúdom.
Bezpečnost'osôb
Bud'te ostražitý, sústred'te sa na to, čo robíte a k práci s ručným elektrickým náradím pristupujte s rozumom. Nepracujte s ručným elektrickým náradím nikdy vtedy, ked' ste unavený, alebo ked' ste pod vplyvom drog, alkoholu alebo liekov. Malý okamih nepozornosti môže mat pri používaní náradia za následok vážne poranenia.
Noste osobné ochranné pomôcky a používajte vždy ochranné okuliare. Nosenie osobných ochranných pomôcok, ako je ochranná dýchacia maska, bezpečnostná pracovná obuv, ochranná prilba alebo chrániče sluchu, podľa druhu ručného elektrického náradia a spôsobu jeho použitia znižujú riziko poranenia.
Vyhýbajte sa neúmyselnému uvedeniu ručného elektrického náradia do činnosti. Pred zasunutím zástrčky do zásuvky a/alebo pred pripojením akumulátora, pred chytením alebo prenášaním ručného elektrického náradia sa vždy presvedčte sa, či je ručné elektrické náradie vypnuté. Ak budete mať pri prenášaní ručného elektrického náradia prst na vypínači, alebo ak ručné elektrické náradie pripojíte na elektrickú siet zapnuté, môže to mať za následok nehodu.
Skôr ako náradie zapnete, odstráňte z neho nastavovacie náradie alebo klůče na skrutky. Nastavovací nástroj alebo klůč, ktorý sa nachádza v rotujúcej časti ručného elektrického náradia, môže spôsobit vážne poranenia osôb.
Vyhýbajte sa abnormálnym polohám tela. Zabezpečte si pevný postoj, a neprestajne udržiavajte rovnováhu. Takto budete môť ručné elektrické náradie v neočakávaných situáciách lepšie kontrolovať.
▶ Pri práci noste vhodný pracovný odev. Nenoste široké odevy a nemajte na sebe šperky. Vyvarujte sa toho, aby sa Vaše vlasy, odev a rukavice dostali do blízkosti rotujúcich súčiastok náradia. Vol'ný odev, dlhé vlasy alebo šperky môžu byť zachytené rotujúcimi časťami ručného elektrického náradia.
Ak sa dá na ručné elektrické náradie namontovať odsávacie zariadenie a zariadenie na zachytávanie prachu, presvedčte sa, či sú dobre pripojené a správne používané. Používanie odsávacieho zariadenia a zariadenia na zachytávanie prachu znižuje riziko ohrozenia zdravia prachom.
Starostlivé používanie ručného elektrického náradia a manipulácia s ním
▶ Ručné elektrické náradie nikdy nepreťažujte. Používajte také elektrické náradie, ktoré je určené pre daný druh práce. Pomocou vhodného ručného elektrického ná-
110 | Slovensky
radia budete pracovať lepšie a bezpečnejšie v uvedenom rozsahu výkonu náradia.
Nepoužívajte nikdy také ručné elektrické náradie, ktoré má pokazený vypínač. Náradie, ktoré sa už nedá zapnút alebo vypnút, je nebezpečné a treba ho zverit do opravy odborníkovi.
Skôr ako začnete náradie nastavovat' alebo prestavovat', vymieňať príslušenstvo alebo skôr, ako odložíte náradie, vždy vytiahnite zástrčku sietovej šnúry zo zásuvky. Toto preventivne opatrenie zabraňuje neúmyselnému spusteniu ručného elektrického náradia.
Nepoužívané ručné elektrické náradie uschovávajte tak, aby bolo mimo dosahu detí. Nedovoľte používať to- to náradie osobám, ktoré s ním nie sú dôverne obozná- mené, alebo ktoré si neprečítali tieto Pokyny. Ručné elektrické náradie je nebezpečné vtedy, keď ho používajú neskúsené osoby.
▶ Ručné elektrické náradie starostlivo ošetrujte. Kontrolujte, či pohyblivé súčiastky bezchybne fungujú alebo či neblokujú, či nie sú zlomené alebo poškodené niektoré súčiastky, ktoré by mohli negativne ovplyvňovať správne fungovanie ručného elektrického náradia. Pred použitím náradia dajte poškodené súčiastky vymenit. Veľa nehôd bolo spôsobených nedostatočnou údržbou elektrického náradia.
▶ Rezné nástroje udržiavajte ostré a čisté. Starostlivo ošetrované rezné nástroje s ostrými reznými hranami majú menšiu tendenciu k zablokovaniu a l'ahšie sa dajú viest.
Používajte ručné elektrické náradie, príslušenstvo, nastavovacie nástroje a pod. podľa týchto výstražných upozornení a bezpečnostných pokynov. Pri práci zohl’adnite konkrétne pracovné podmienky a činnosť, ktorú budete vykonávať. Používanie ručného elektrického náradia na iný účel ako na predpísané použitie môže viest k nebezpečným situáciám.
Servisné práce
▶ Ručné elektrické náradie dávajte opravovať len kvalifikovanému personálu, ktorý používa originálne náhradné súčiastky. Tým sa zabezpečí, že bezpečnosť náradia zostane zachovaná.
▶ Používajte chrániče sluchu. Pôsobenie hluku môže mať za následok stratu sluchu.
Používajte prídavné rukoväti, pokial' sú súčasťou dodávky elektrického náradia. Strata kontroly nad náradím môže mať za následok poranenie.
Držte náradie za izolované plochy rukováti, ak vykonávate takú prácu, pri ktorej by mohol pracovný nástroj alebo skrutka natrafit na skryté elektrické vedenia alebo zasiahnut' vlastnú prívodnú šnúru. Kontakt s elektrickým vedením, ktoré je pod napätím, môže dostať pod napätie aj kovové súčiastky náradia a spôsobit' zásah elektrickým prúdom.
Používajte vhodné prístroje na vyhl'adávanie skrytých elektrickým vedení a potrubí, aby ste ich nenavrtali, alebo sa obrátte na miestne energetické podniky. Kon-
takt s elektrickým vodičom pod napätím môže spôsobit požiar alebo mať za následok zásah elektrickým prúdom. Poškodenie plynového potrubia môže mať za následok explóziu. Preniknutie do vodovodného potrubia spôsobí vecné škody alebo môže mať za následok zásah elektrickým prúdom.
▶ Pri práci držte ručné elektrické náradie pevne oboma rukami a zabezpečte si stabilný postoj. Pomocou dvoch rúk sa ručné elektrické náradie ovláda bezpečnejšie.
▶ Zabezpečte obrobok. Obrobok upnutý pomocou upínacieho zariadenia alebo zveráka je bezpečnejší ako obrobok pridržiavaný rukou.
Počkajte na úplné zastavenie ručného elektrického náradia, až potom ho odložte. Pracovný nástroj sa môže za-seknúť a môže zapríčinit’ stratu kontroly nad ručným elek-trickým náradím.
Popis produktu a výkonu
Prečítajte si všetky Výstražné upozornenia a bezpečnostné pokyny. Zanedbanie dodržiavania Výstražných upozornení a pokynov uvedených v nasledujúcom texte môže mať za následok zásah elektrickým prúdom, spôsobit požiar a/alebo tažké poranenie.
Vyklopte si láskavo vyklápaciu stranu s obrázkami produktu a nechajte si ju vyklopenú po celý čas, ked'čitate tento Návod na používanie.
Používanie podl'a určenia
Toto ručné elektrické náradie je určené na vřtanie s pneumatickým príklepom do betónu, tehly a prírodného kameňa, ako aj na l'ahké sekacie práce. Je tiež vhodné na vřtanie bez príklepu do dreva, kovu, keramiky a plastov. Ručné elektrické náradie, ktoré je vybavené elektronickou reguláciou a prepínaním chodu doprava/doľava, je vhodné aj na skrutkovanie.
Vyobrazené komponenty
Číslovanie jednotlivých komponentov sa vzťahuje na vyobra- zenie elektrického náradia na grafickej strane tohto Návodu na používanie.
15 Poistná skrutka pre skľučovadlo s ozubeným vencom*
16 Skľučovadlo s ozubeným vencom*
17 Upínacia stopka SDS-plus pre skľučovadlo*
18 Upevňovací mechanizmus skľučovadla (GBH 3-28 DFR)
19 Identifikačné drážky
20 Predná objímka rýchloupínacieho výmenného skľučovadla (GBH 3-28 DFR)
21 Pridržiavací krúžok rýchloupínacieho výmenného skľučovadla (GBH 3-28 DFR)
23 Aretačná skrutka Saugfix*
24 Híbkový doraz Saugfix*
25 Teleskopická rúrka Saugfix*
26 Krídlová skrutka Saugfix*
27 Vodiaca rúrka Saugfix*
28 Univerzálny držiak s upínacou stopkou SDS-plus*
*Zobrazené alebo popísané príslušenstvo nepatrí celé do základnej výbavy produktu. Kompletné príslušenstvo nájdete v našom programe príslušenstva.
Technické údaje
| Vřtacie kladivo | GBH 3-28 DRE | GBH 3-28 DFR | |
| Vecné číslo | 3 611 B3A 0.. 3 611 B4A 0.. | ||
| Regulácia počtu obrátok | ● | ● | |
| Zastavenie otáčania | ● | ● | |
| Pravobežný/ľavobežný chod | ● | ● | |
| Výmenné skl'učovadlo | - ● | ||
| Menovitý príkon | W | 8 | 0 |
| Frekvencia príklepu | min^-1 | 0–4000 | 0–4000 |
| Intenzita jednotlivých príklepov podľa EPTA-Procedure 05/2009 | J | 3 | , |
| Počet obrátok | min^-1 | 0–900 | 0–900 |
| Skl'učovadlo | SDS-plus | SDS-plus | |
| Priemer krčka vretena | mm | 50 | 50 |
| dovolený vřtací priemer max.:(pozri aj strana 112) | |||
| - Betón* | mm | 28 | 28 |
| - Murivo (dutou vřtacou korunkou) | mm | 82 | 82 |
| - Ocel' | mm | 13 | 13 |
| - Drevo | mm | 30 | 30 |
| Hmotnosť podľa EPTA-Procedure 01:2014 | kg | 3,5 | 3,6 |
| Trieda ochrany | ☐/II | ☐/II | |
*dutou vítacou korunkou nevhodné
Tieto údaje platia pre menovité napätie [U] 230 V. V takých prípadoch, keď má napätie odlišné hodnoty a pri vyhotoveniach, ktoré sú špecifické pre niektorú krajinu, sa môžu tieto údaje odlišovať.
Informácia o hlučnosti/vibráciách
Hodnoty hlučnosti zistené podl'a EN 60745-2-6.
Úroveň kmitov uvedená v týchto pokynoch bola nameraná podľa meracieho postupu uvedeného v norme EN 60745 a možno ju používať na vzájomné porovnávanie elektronáradia. Hodí sa aj na predbežný odhad zaťaženia vibráciami. Uvedená hladina vibrácií reprezentuje hlavné druhy používania tohto ručného elektrického náradia. Pokial’ sa ale bude elektronáradie používať na iné práce, s odlišným príslušenstvom, s inými nástrojmi alebo s nedostatočnou údržbou, može sa úroveň vibrácií líšiť. To môže výrazne zvýšiť zaťaženie vibráciami počas celej pracovnej doby.
112 | Slovensky
Na presný odhad zaťaženia vibráciami počas určitého časového úseku práce s náradím treba zohl'adniť doby, počas ktorých je ručné elektrické náradie vypnuté alebo doby, ked'náradie síce beží, ale v skutočnosti sa nepoužíva. To môže výrazne redukovat zaťaženie vibráciami počas celej pracovnej doby.
Na ochranu osoby pracujúcej s náradím pred účinkami zaťaženia vibráciami vykonajte d’alšie bezpečnostné opatrenia, ako sú napríklad: údržba ručného elektrického náradia a používaných pracovných nástrojov, zabezpečenie zachovania teploty rúk, organizácia jednotlivých pracovných úkonov.
Montáž
- Používajte ručné elektrické náradie iba s prídavnou rukovatou 12.
Otočenie prídavnej rukoväte (pozri obrázok A)
Prídavnú rukovát 12 môžete ľubovoľne otočit, aby ste dosiahli bezpečnú a minimálne unavujúcu pracovní polohu.
- Otočte dolný držiak prídavnej rukováte 12 proti smeru pohybu hodinových ručičiek a nastavte prídavnú rukovát 12 do požadovanej polohy. Otáčaním v smere pohybu hodinových ručičiek potom prídavnú rukovát 12 znova utiahnite. Dajte pozor na to, aby sa upínacia páska prídavnej rukováte nachádzala v príslušnej drážke telesa náradia.
Nastavenie híbky vrtu (pozri obrázok B)
- Stlačte tlačidlo na nastavenie híbkového dorazu 10 a vložte híbkový doraz do prídavnej rukováte 12. Drážkovanie na híbkovom doraze 11 musí smerovať dole.
- Zasuňte pracovný nástroj so stopkou SDS-plus až na doraz do upínacej hlavy SDS-plus 3. Pohyblivosť pracovného nástroja so stopkou SDS-plus by mohla inak spôsobit nepresné nastavenie híbky vrtu.
- Vytiahnite híbkový doraz natol'ko, aby vzdialenost medzi hrotom vrtáka a hrotom híbkového dorazu zodpovedala požadovanej híbke vrtu X.
Výber skl'učovadla a pracovných nástrojov


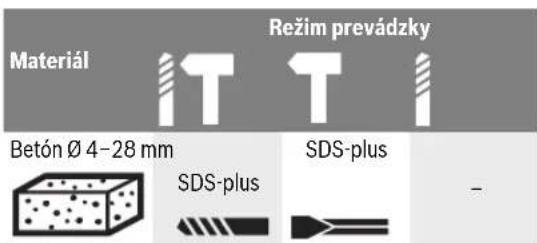

Material Režim prevádzky Betón Ø 4–28 mm SDS-plus SDS-plus -


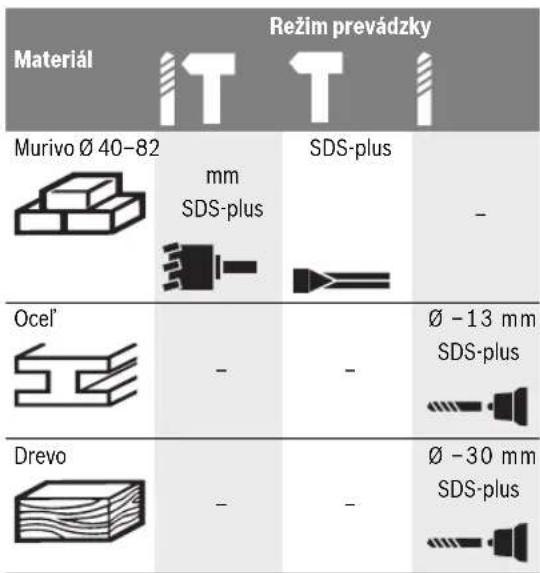

Materiál Režim prevádzky Murivo Ø 40-82 mm SDS-plus SDS-plus - Ocel' - - Ø -13 mm SDS-plus Drevo - - Ø -30 mm SDS-plusNa vřtanie s priklepom a na sekanie potrebujete pracovné nástroje so stopkou SDS-plus, ktoré sa dajú vložit do skľučovadla (upínacej hlavy) SDS-plus.
Na vrtanie do dreva, kovu, do keramiky a plastov, ako aj na skrutkovanie sa používajú nástroje bez stopky SDS-plus (napr. vrtáky s valcovitou stopkou). Na upínanie týchto nástrojov potrebujete rýchloupínacie skľučovadlo, resp. skľučovadlo s ozubeným vencom.
GBH 3-28 DFR: Výmenné skl'učovadlo SDS-plus 2 sa dá l'ahko vymenit za rýchkloupínacie skl'učovalo 1, ktoré je tiež súčasťou základnej výbavy náradia.
Výmena skl'učovadla s ozubeným vencom (GBH 3-28 DRE)
Aby ste mohli pracovať aj s nástrojmi bez stopky SDS-plus (napr. s vrtákmi s valcovitou stopkou), musíte namontovať vhodné skľučovadlo (napríklad skľučovadlo s ozubeným vencom alebo rýchloupínacie skľučovadlo, obe sú súčastou prislušenstva).
Montáž skľučovadla s ozubeným vencom (pozri obrázok C)
- Naskrutkujte upínaciu stopku SDS-plus 17 do skľučovadla os ozubeným vencom 16. Skľučovadlo os ozubeným vencom 16 zaistite pomocou poistnej skrutky 15. Nezabudnite na to, že poistná skrutka má l'avý závit.
Montáž skl'učovadla s ozubeným vencom (pozri obrázok C)
- Vyčistite zasúvací koniec stopky a jemne ho potrite tukom.
- Zasuňte skľučovadlo otáčajúc ho so stopkou SDS-plus do upínacej hlavy tak, aby sa samočinne zaistilo.
- Skontrolujte zaistenie potiahnutím za skľučovadlo s ozubeným vencom.
Demontáž skľučovadla s ozubeným vencom
- Posuňte zaistovaciu objímku 5 smerom dozadu a skľučovadlo s ozubeným vencom 16 vyberte.
Slovensky | 113
Demontáž výmenného skl'učovadla (pozri obrázok D)
- Potiahnite zaistovací krúžok výmenného skľučovadla 6 smerom dozadu, podržte ho v tejto polohe a výmenné skľučovadlo SDS-plus 2 resp. rýchkloupínacie výmenné skľučovadlo 1 demontujte odtiahnutím smerom dopredu.
Po demontáži chráňte výmenné skľučovadlo pred znečistením.
Montáž výmenného skl'učovadla (pozri obrázok E)
Používajte len výbavu špecifickú pre daný model výrobku a všímajte si pritom počet identifikačných drážok 19. Je dovolené používať len výmenné skľučovadlá s dvoma alebo s tromi identifikačnými drážkami. Ked sa s týmto ručným elektrickým náradím používa nevhodné výmenné skľučovadlo, môže pracovný nástroj počas používanie vypadnút.
- Pred montážou výmenné skľučovadlo vyčistite a zasúvací koniec jemne potrite tukom.
- Výmenné skľučovadlo SDS-plus 2 resp. rýchloupínacie výmenné skľučovadlo 1 držte celou rukou. Za súčasného otáčania nasúvajte výmenné skľučovadlo na upevňovací mechanizmus skľučovadla 18, až kým počujete zretelný zvuk zaskočenia.
- Výmenné skl'učovadlo sa samočinne zaistí. Skontrolujte zaistenie potiahnutím za výmenné skl'učovadlo.
Výmena nástroja
Ochranná manžeta 4 zabraňuje v širokej miere vnikaniu prachu z vřtania do skľučovadla počas prevádzky náradia. Pri vkladaní pracovných nástrojov dávajte pozor na to, aby ste ochrannú manžetu 4 nepoškodili.
Poškodenú ochrannú manžetu ihned' nahrad'te novou manžetou. Odporúčame, aby ste si to dali urobit' v autorizovanom servisnom stredisku.
Vloženie pracovného nástroja so stopkou SDS-plus (pozri obrázok F)
Pomocou skľučovadla SDS-plus môžete rýchlo a pohodlne vymieňať pracovné nástroje bez toho, aby ste museli používať nejaké prídavné nástroje.
- GBH 3-28 DFR: Vložte výmenné skl'učovadlo SDS-plus 2.
- Vyčistite zasúvací koniec pracovného nástroja a jemne ho potrite tukom.
- Pracovný nástroj vkladajte do skľučovadla tak, že ním otáčate, kým samočinne zaskočí.
- Skontrolujte zaistenie potiahnutím za pracovný nástroj.
Pracovný nástroj so stopkou SDS-plus je voľne pohyblivý, čo je podmienené systémovo. Pri behu naprázdno tým vzníká odchýlka od presného kruhového pohybu. Na presnosť vrtu to však nemá vplyv, pretože vrták sa pri vítaní sám automaticky vycentruje.
Vybratie pracovného nástroja so stopkou SDS-plus (pozri obrázok G)
- Posuňte zaistovaciu objímku 5 smerom dozadu a pracovný nástroj vyberte.
Vkladanie pracovných nástrojov bez stopky SDS-plus (GBH 3-28 DRE)
Upozornenie: Nástroje bez stopky SDS-plus nepoužívajte na vrtanie s príklepom ani na sekanie! Nástroje bez stopky SDS-plus aj skľučovadlo náradia by sa pri vrtaní s príklepom a pri sekaní poškodili.
- Nasad'te skľučovadlo s ozubeným vencom 16 (pozri „Výmena skľučovadla s ozubeným vencom“, strana 112).
- Otvorte skľučovadlo s ozubeným vencom 16 otáčaním tak, aby sa dal doň vložit pracovný nástroj. Vložte pracovný nástroj.
- Doťahovací klůč skľučovadla vložte do príslušných otvorov skľučovadla s ozubeným vencom 16 a pracovný nástroj rovnomerne upnite (utiahnutím vo všetkých troch otvoroch).
- Otočte prepínač pracovných režimov 9 do polohy „Vřtanie“.
Vyberanie pracovných nástrojov bez stopky SDS-plus (GBH 3-28 DRE)
- Otáčajte objímku skľučovadla s ozubeným vencom 16 pomocou uťahovacieho klúča proti smeru pohybu hodinových ručičiek, až sa dá pracovný nástroj so skľučovadla vybrať.
Vkladanie pracovných nástrojov bez stopky SDS-plus (GBH 3-28 DFR) (pozri obrázok H)
Upozornenie: Nástroje bez stopky SDS-plus nepoužívajte na vřtanie s príklepom ani na sekanie! Nástroje bez stopky SDS-plus aj skľučovadlo náradia by sa pri vřtaní s príklepom a pri sekaní poškodili.
- Vložte rýchloupínacie výmenné sklůčovadlo 1.
– Pridržte zadnú objímku 21 rýchloupínacieho výmenného skľučovadla. Otáčaním prednej objímky 20 otvorte upínací mechanizmus do takej miery, aby sa dal do skľučovadla vložiť pracovný nástroj. Pridržte zadnú objímku 21 a prednú objímku 20 energicky otočte v smere šípky, až sa ozve dobre počutelné rapkáčové preskakovanie. - Skontrolujte správne upevnenie potiahnutím za pracovný nástroj.
Upozornenie: Ked' bol upínací mechanizmus otvorený až na doraz, môže byť počut pri zatváraní upínacieho mechanizmu rapkáčové preskakovanie a upínací mechanizmus sa nezatvára.
V takomto prípade jedenkrát otočte prednú objímku 20 proti smeru šípky. Potom sa bude dat upínací mechanizmus zavriet.
Vyberanie pracovných nástrojov bez stopky SDS-plus (GBH 3-28 DFR) (pozri obrázok I)
– Pridržte zadnú objímku 21 rýchloupínacieho výmenného skľučovadla. Otáčaním prednej objímky 20 v smere šípky otvorte upínací mechanizmus do takej miery, aby sa dal pracovný nástroj zo skľučovadla vybrať.
114 | Slovensky
Odsávanie prachu pomocou mechanizmu Saugfix (Príslušenstvo)
Prach z niektorých materiálov, napr. z náterov obsahujúcich olovo, z niektorých druhov tvrdého dreva, minerálov a kovov môže byť zdraviu škodlivý. Kontakt s takýmto prachom alebo jeho vdychovanie môže vyvolávať alergické reakcie a/alebo spôsobíť ochorenie dýchacích ciest pracovníka, prípadne osôb, ktoré sa nachádzajú v blízkosti pracoviska. Určité druhy prachu, napr. prach z dubového alebo z bukového dreva, sa považujú za rakovinotvorné, a to predovšetkým spolu s d’alšími materiálmi, ktoré sa používajú pri spracovávaní dreva (chromitan, chemické prostriedky na ochranu dreva). Materiál, ktorý obsahuje azbest, smú opracovávať len špeciálne vyškolení pracovníci.
- Používajte podľa možnosti také odsávanie, ktoré je pre daný materiál vhodné.
- Postarajte sa o dobré vetranie svojho pracoviska.
– Odporúčame Vám používať ochrannú dýchaciu masku s filtrom triedy P2.
Dodržiavajte aj predpisy vlastnej krajiny týkajúce sa konkrétneho obrábaného materiálu.
▶ Vyhýbajte sa usadzovaniu prachu na Vašom pracovisku. Viaceré druhy prachu sa môžu l'ahko vzniet.
Montáž mechanizmu Saugfix (pozri obrázok J)
Na odsávanie prachu je potrebné použit odsávací mechanizmus Saugfix (príslušenstvo). Pri vítaní pruží odsávací mechanizmus Saugfix proti smeru vítania, także odsávacia hlava Saugfix je pridržiavaná stále tesne k podkladu.
- Stlačte tlačidlo na nastavenie híbkového dorazu 10 a demontujte híbkový doraz 11. Stlačte znova tlačidlo na nastavenie híbkového dorazu 10 a odsávací mechanizmus založte spredu do prídavnej rukováte 12.
- Pripojte odsávaciu hadicu (priemer 19 mm, príslušenstvo) na odsávací nátrubok 22 odsávacieho mechanizmu Saugfix.
Vysávač musí byť vhodný pre daný druh opracovávaného materiálu.
- Pri odsávaní materiálov mimoriadne ohrozujúcich zdravie, rakovinotvorných alebo suchých prachov používajte špeciálny vysávač.
Nastavenie híbky vrtu na mechanizme Saugfix (pozri obrázok K)
Požadovanú híbku vrtu X môžete nastavovať aj vtedy, keď je odsávací mechanizmus Saugfix namontovaný.
- Zasuňte pracovný nástroj so stopkou SDS-plus až na doraz do upínacej hlavy SDS-plus 3. Pohyblivosť pracovného nástroja so stopkou SDS-plus by mohla inak spôsobit nepresné nastavenie híbky vrtu.
- Uvolnite na tento účel krídlovú skrutku 26 na odsávacom mechanizme Saugfix.
- Pritlačte ručné elektrické náradie bez zapnutia pevne k vrtanej ploche na miesto vrtu. Pracovný nástroj so stopkou SDS-plus musí pritom doliehať na plochu.
- P o števodiacu rúrku 27 odsávacieho mechanizmu Saugfix v jej držiaku tak, aby hlava odsávacieho mechanizmu Saugfix priliehala na vřtanú plochu. Neposúvajte vodiacu
rúrku 27 nad teleskopickú rúrku 25 d'alej, ako je potrebné, aby zostala podl'a možnosti čo najväčšia časť stupnice na teleskopickej rúrke 25 viditel'ná.
- Krídlovú skrutku 26 opät utiahnite. Uvol'nite aretačnú skrutku 23 na híbkovom doraze odsávacieho mechanizmu Saugfix.
- Posuňte híbkový doraz 24 na teleskopickej rúrke 25, tak, aby zobrazená vzdialenost X zodpovedala Vašej požadovanje híbke vrtu.
- Aretačnú skrutku 23 v tejto polohe utiahnite.
Prevádzka
Uvedenie do prevádzky
Všimnite si napätie siete! Napätie zdroja prúdu musí mať hodnotu zhodnú s údajmi na typovom štítku ručného elektrického náradia. Výrobky označené pre napä-tie 230 V sa smú používať aj s napätím 220 V.
Nastavenie pracovného režimu
Pomocou prepínača pracovných režimov 9 zvoľte požadovaný druh prevádzky ručného elektrického náradia.
Upozornenie: Pracovný režim meňte len vtedy, keď je ručné elektrické náradie vypnuté! Inak by sa mohlo ručné elektrické náradie poškodit.
- Ak chcete zmenit druh prevádzky, stlačte uvolňovacie tlačidlo 8 a otočte prepínač pracovných režimov 9 do požadovanej polohy tak, aby počutelné zaskočil.
Poloha na vrtanie s príklepom do betónu alebo do kameňa
Poloha na vrtanie bez príklepu do drevá, kovu, keramiky a plastov, ako aj na skrutkovanie
Poloha Vario-Lock na prestavovanie sekacej polohy
V tejto polohe prepínač vol'by pracovných režimov 9 nezaskakuje.
Poloha na sekanie
Nastavenie smeru otáčania
Pomocou prepínača smeru otáčania 13 môžete prepínať smer otáčania ručného elektrického náradia.
▶ S prepínačom smeru otáčania 13 manipulujte len vtedy, ked' je náradie vypnuté.
Pravobežný chod: Zatlačte prepínač smeru otáčania 13 až na doraz do polohy
Slovensky | 115
L'avobežný chod: Zatlačte prepínač smeru otáčania 13 až na doraz do polohy
Na vrtanie s príklepom, na vrtanie a na sekanie nastavte vždy pravobežný chod.
Zapínanie/vypínanie
Nastavenie počtu obrátok/frekvencie príklepu
Počet obrátok/frekvenciu príklepov zapnutého ručného elektrického náradia môžete plynulo regulovať podľa toho, do akej miery stláčate vypínač 7.
Mierny tlak na vypínač 7 spôsobí nízky počet obrátok/nízku frekvenciu príklepu. So zvyšovaním tlaku sa počet obrátok/frekvencia príklepu zvyšujú.
Ochranná spojka proti preťaženiu
Ked' sa pracovný nástroj vzpriěci alebo zablokuje, po- hon vřtacieho vretena sa preruší. Držte počas práce, so zretel'om na možné vznikajúce sily, ručné elektrické náradie vždy oboma rukami a zaujmite stabilný postoj.
Ked' sa ručné elektrické náradie zablokuje, vypnite náradie a pracovný nástroj uvoľnite. Pri zapnutí so zablokovaným vřtacím nástrojom vznikajú vysoké reakčné momenty.
Pokyny na používanie
Pred každou prácou na ručnom elektrickom náradí vytiahnite zástrčku náradia zo zásuvky.
Držte náradie za izolované plochy rukováti, ak vykonávate takú prácu, pri ktorej by mohol pracovný nástroj alebo skrutka natrafiť na skryté elektrické vedenia alebo zasiahnuť vlastnú prívodnú šnúru. Kontakt s elektrickým vedením, ktoré je pod napátím, môže dostat pod napätie aj kovové súčiastky náradia a spôsobit zásah elektrickým prúdom.
Zmena polohy sekáča (Vario-Lock)
Sekáč sa dá aretovať v 36 rôznych polohách. Vďaka tomu bu- dete môť zaujať vždy optimálnu pracovní polohu.
- Vložte sekáč do skľučovadla.
- Prepínač pracovných režimov 9 otočte do polohy „Vario-Lock“ (pozri „Nastavenie pracovného režimu“, strana 114).
- Otáčajte skl'učovadlom tak, aby sa sekáč dostal do požadovanej polohy.
- Prepínač pracovných režimov 9 otočte do polohy „Sekanie“. Upínací mechanizmus je takýmto spôsobom zaaretovaný.
– Na sekanie nastavte smer otáčania vždy na pravobežný chod.
Vkladanie skrutkovacích hrotov (pozri obrázok L)
▶ Na skrutku/maticu prikladajte ručné elektrické náradie iba vo vypnutom stave. Otáčajúce sa pracovné nástroje by sa mohli zošmyknúť.
Ak chcete pracovať so skrutkovacími hrotmi, potrebujete univerzálny držiak skrutkovacích hrotov 28 so stopkou SDS-plus (príslušenstvo).
– Vyčistite zasúvací koniec stopky a jemne ho potrite tukom.
- Za súčasného otáčania zasúvajte univerzálny držiak skrutkovacích hrotov do upínacej hlavy tak, aby sa samočinne zaistil.
- Skontrolujte zaistenie potiahnutím za univerzálny držiak skrutkovacích hrotov.
- Do univerzálného držiaka skrutkovacích hrotov vložte skrutkovací hrot. Na skrutkovanie vždy používajte len také skrutkovacie hroty, ktoré sa hodia k hlave skrutky.
- Otočte prepínač pracovných režimov 9 do polohy „Vřtanie“.
- Ak chcete vybrať univerzálny držiak skrutkovacích hrotov, posuňte zaistovaciu objímku 5 smerom dozadu a univerzálny držiak skrutkovacích hrotov 28 z upínacej hlavy vyberte.
Údržba a servis
Údržba a čistenie
Pred každou prácou na ručnom elektrickom náradí vytiahnite zástrčku náradia zo zásuvky.
Ručné elektrické náradie a jeho vetracie štrbiny udržiavajte vždy v čistote, aby ste mohli pracovať kvalitne a bezpečne.
Poškodenú ochrannú manžetu ihned' nahrad'te novou manžetou. Odporúčame, aby ste si to dali urobit' v autorizovanom servisnom stredisku.
Ak je potrebná výmena prívodnej šnúry, musí ju vykonať firma Bosch alebo niektoré autorizované servisné stredisko ručného elektrického náradia Bosch, aby sa zabránilo ohrozeniu bezpečnosti používatel’a náradia.
Servisné stredisko a poradenstvo pri používaní
Servisné stredisko Vám odpovie na otázky týkajúce sa opravy a údržby Vášho produktu ako aj náhradných súčiastok. Rozložené obrázky a informácie k náhradným súčiastkam najdete aj na web-stránke:
www.bosch-pt.com
Tím poradcov Bosch Vám s radosťou poskytne pomoc pri otázkach týkajúcich sa našich produktov a ich príslušenstva.
V prípade akýchkol'vek otázok a objednávok náhradných súčiastok uvádzajte bezpodmienečne 10-miestne vecné číslo uvedené na typovom štítku výrobku.
116 | Magyar
Slovakia
Na www.bosch-pt.sk si môžete objednať opravu vášho stroja alebo náhradné diely online.
Tel.: (02) 48 703 800
Fax: (02) 48 703 801
E-Mail: servis.naradia@sk.bosch.com
www.bosch.sk
Likvidácia
Ručné elektrické náradie, príslušenstvo a obal treba dat na recykláciu šetriacu životné prostredie.
Neodhadzujte ručné elektrické náradie do komunálneho odpadu!
Len pre krajiny EÚ:
Podl'a Európskej smernice 2012/19/EÚ o starých elektrických a elektronických výrob- koch a podl'a jej aplikácií v národnom práve sa musia už nepoužiteľné elektrické pro- dukty zbierať separovane a dať na recykláciu zodpovedajúcu ochrane životného pro- stredia.
Zmeny vyhradené.
