| Produkttype | Slagboremaskine (hammerbor) |
| Mærke | Bosch |
| Model | GBH 3-28 DFR (GBH 328 DFR) |
| Nominel optagen effekt | 800 W |
| Slagantal | 0 - 4000 min⁻¹ |
| Individuel slagenergi (EPTA 05/2009) | 3,2 J |
| Tomgangshastighed | 0 - 900 omdr./min |
| Værktøjsholder | SDS-plus |
| Udskiftelig borepatron | Lynspændepatron og SDS-plus borepatron (medfølger) |
| Maks. borediameter (beton) | 28 mm |
| Maks. borediameter (stål) | 13 mm |
| Maks. borediameter (træ) | 30 mm |
| Vægt (iht. EPTA 01:2014) | 3,6 kg |
| Beskyttelsesklasse | II (dobbeltisolering) |
| Lydtryksniveau | 91 dB(A) |
| Lydeffektniveau | 102 dB(A) |
| Vibration (betonboring) | 13 m/s² (usikkerhed K=2 m/s²) |
| Funktioner | Boring med slag, boring uden slag, mejsling, Vario-Lock (36 mejslepositioner) |
| Omdrejningsretning | Højre/venstre |
| Hastighedsindstilling | Trinløs elektronisk (via tryk på afbryder) |
| Stop af rotation/slag | Ja |
| Ekstra håndtag | Ja, justerbar (isoleret grebsflade) |
| Dybdeanslag | Ja, justerbar |
| Støvbeskyttelseshat | Ja, på værktøjsholderen |
| Vedligeholdelse | Rengør ventilationsåbningerne, udskift støvbeskyttelseshatten, hvis den er beskadiget, rengør værktøjsholderen efter hver brug |
Ofte stillede spørgsmål - GBH 328 DFR BOSCH
Brugerspørgsmål om GBH 328 DFR BOSCH
0 spørgsmål om dette apparat. Besvar dem du kender, eller stil dit eget.
Stil et nyt spørgsmål om dette apparat
Download vejledningen til din Boremaskine i PDF-format gratis! Find din vejledning GBH 328 DFR - BOSCH og tag din elektroniske enhed tilbage i hånden. På denne side er alle dokumenter nødvendige for brugen af din enhed offentliggjort. GBH 328 DFR af mærket BOSCH.
BRUGSANVISNING GBH 328 DFR BOSCH
Sikkerhedsinstrukser
Generelle sikkerhedsinstrukser til el-værktøj
ADVARSEL
Læs alle sikkerhedsinstrukser og anvisninger. I tilfælde af manglende over-
holdelse af sikkerhedsinstrukserne og anvisningerne er der risiko for elektrisk stød, brand og/eller alvorlige kvæstelser.
Opbevar alle sikkerhedsinstrukser og anvisninger til senere brug.
Det i sikkerhedsinstrukserne benyttede begreb „el-værktøj“ refererer til netdrevet el-værktøj (med netkabel) og akku-drevet el-værktøj (uden netkabel).
Sikkerhed på arbejdspladsen
Sørg for, at arbejdsområdet er rent og rigtigt belyst. Uorden eller uoplyste arbejdsområder øger faren for uheld.
Brug ikke el-værktøjet i eksplosionsfarlige omgivelser, hvor der findes brændbare væsker, gasser eller støv. El-værktøj kan slå gnister, der kan antænde støv eller dampe.
Sørg for, at andre personer og ikke mindst børn holdes væk fra arbejdsområdet, når maskinen er i brug. Hvis man distraheres, kan man miste kontrollen over maskinen.
Elektrisk sikkerhed
El-værktøjets stik skal passe til kontakten. Stikket må under ingen omstændigheder ændres. Brug ikke adapterstik sammen med jordforbundet el-værktøj. Uændrede stik, der passer til kontakterne, nedsætter risikoen for elektrisk stød.
▶ Undgå kropskontakt med jordforbundne overflader som f. eks. rør, radiatorer, komfurer og køleskabe. Hvis din krop er jordforbundet, øges risikoen for elektrisk stød.
- Maskinen må ikke udsættes for regn eller fugt. Indtrængning af vand i et el-værktøj øger risikoen for elektrisk stød.
Brug ikke ledningen til formål, den ikke er beregnet til (f.eks. må man aldrig bære el-værktøjet i ledningen, hænge el-værktøjet op i ledningen eller rykke i ledningen for at trække stikket ud af kontakten). Beskyt ledningen mod varme, olie, skarpe kanter eller maskindele, der er i bevægelse. Beskadigede eller indviklede ledninger øger risikoen for elektrisk stød.
Dansk | 57
Hvis el-værktøjet benyttes i det fri, må der kun benyttes en forlængerledning, der er egnet til udendørs brug. Brug af forlængerledning til udendørs brug nedsætter risikoen for elektrisk stød.
Hvis det ikke kan undgås at bruge el-værktøjet i fugtige omgivelser, skal der bruges et HFI-relæ. Brug af et HFI-relæ reducerer risikoen for at få elektrisk stød.
Personlig sikkerhed
Det er vigtigt at være opmærksom, se, hvad man laver, og bruge el-værktøjet fornuftigt. Brug ikke noget el-værktøj, hvis du er træt, har nydt alkohol eller er påvirket af medikamenter eller euforiserende stoffer. Få sekunders uopmærksomhed ved brug af el-værktøjet kan føre til alvorlige personskader.
▶ Brug beskyttelsesudstyr og hav altid beskyttelsesbriller på. Brug af sikkerhedsudstyr som f.eks. støvmaske, skridsikkert fodtøj, beskyttelseshjelm eller høreværn afhængig af maskintype og anvendelse nedsætter risikoen for personskader.
▶ Undgå utilsigtetigangsætning. Kontrollér, at el-værktøjet er slukket, før du tilslutter det til strømtilførslen og/eller akkuen, løfter eller bærer det. Undgå at bære el-værktøjet med fingeren på afbryderen og sørg for, at el-værktøjet ikke er tændt, når det sluttes til nettet, da dette øger risikoen for personskader.
Gør det til en vane altid at fjerne indstillingsværktøj eller skruenøgle, før el-værktøjet tændes. Hvis et stykke værktøj eller en nøgle sidder i en roterende maskindel, er der risiko for personskader.
▶ Undgå en anormal legemsposition. Sørg for at stå sikkert, mens der arbejdes, og kom ikke ud af balance.
Dermed har du bedre muligheder for at kontrollere el-værktøjet, hvis der skulle opstå uventede situationer.
Brug egnet arbejdstøj. Undgå løse beklædningsgenstande eller smykker. Hold hår, tøj og handsker væk fra dele, der bevæger sig. Dele, der er i bevægelse, kan gribe fat i løstsiddende tøj, smykker eller langt hår.
Hvis støvudsugnings- og opsamlingsudstyr kan monteres, er det vigtigt, at dette tilsluttes og benyttes korrekt. Brug af en støvopsugning kan reducere støvmængden og dermed den fare, der er forbundet støv.
Omhyggelig omgang med og brug af el-værktøj
Undgå overbelastning af maskinen. Brug altid et el-værktøj, der er beregnet til det stykke arbejde, der skal udføres. Med det passende el-værktøj arbejder man bedst og mest sikkert inden for det angivne effektområde.
Brug ikke et el-værktøj, hvis afbryder er defekt. Et el-værktøj, der ikke kan startes og stoppes, er farlig og skal repareres.
Træk stikket ud af stikkontakten og/eller fjern akkuen, inden maskinen indstilles, der skiftes tilbehørsdele, eller maskinen lægges fra. Disse sikkerhedsforanstaltninger forhindrer utilsigtet start af el-værktøjet.
- Opbevar ubenyttet el-værktøj uden for børns række-vidde. Lad aldrig personer, der ikke er fortrolige med maskinen eller ikke har gennemlæst disse instrukser,
benytte maskinen. El-værktøj er farligt, hvis det benyttes af ukyndige personer.
▶ El-værktøjet bør vedligeholdes omhyggeligt. Kontroller, om bevægelige maskindele fungerer korrekt og ikke sidder fast, og om delene er brækket eller beskadiget, således at el-værktøjets funktion påvirkes. Få beskadigede dele repareret, inden maskinen tages i brug. Mange uheld skyldes dårligt vedligeholdte el-værktøjer.
▶ Sørg for, at skæreværktøjer er skarpe og rene. Omhyggeligt vedligeholdte skæreværktøjer med skarpe skærekanter sætter sig ikke så hurtigt fast og er nemmere at føre.
Brug el-værktøj, tilbehør, indsatsværktøj osv. iht. disse instrukser. Tag hensyn til arbejdsforholdene og det arbejde, der skal udføres. Anvendelse af el-værktøjet til formål, som ligger uden for det fastsatte anvendelsesområde, kan føre til farlige situationer.
Service
Sørg for, at el-værktøj kun repareres af kvalificerede fagfolk og at der kun benyttes originale reservedele. Dermed sikres størst mulig maskinsikkerhed.
Sikkerhedsinstrukser til hamre
▶ Brug høreværn. Støjpåvirkning kan føre til tab af hørelse.
▶ Brug ekstrahåndgrebet, hvis det følger med el-værktøjet. Tabes kontrollen over el-værktøjet, kan det føre til kvæstelser.
Hold fast i el-værktøjets isolerede gribeflader, når du udfører arbejde, hvor indsatsværktøjet eller skruen kan ramme bøjede strømledninger eller el-værktøjets eget kabel. Kontakt med en spændingsførende ledning kan også sætte værktøjets metaldele under spænding, hvilket kan føre til elektrisk stød.
Anvend egnede søgeinstrumenter til at finde frem til skjulte forsyningsledninger eller kontakt det lokale forsyningsselskab. Kontakt med elektriske ledninger kan føre til brand og elektrisk stød. Beskadigelse af en gasledning kan føre til eksplosion. Brud på et vandrør kan føre til materiel skade eller elektrisk stød.
Hold altid maskinen fast med begge hænder og sørg for at stå sikkert under arbejdet. El-værktøjet føres sikkert med to hænder.
▶ Sikr emnet. Et emne holdes bedre fast med spændeanordninger eller skruestik end med hånden.
El-værktøjet må først lægges fra, når det står helt stille. Indsatsværktøjet kan sætte sig i klemme, hvilket kan medføre, at man taber kontrollen over el-værktøjet.
Beskrivelse af produkt og ydelse
Læs alle sikkerhedsinstrukser og anvisninger. I tilfælde af manglende overholdelse af sikkerhedsinstrukserne og anvisningerne er der risiko for elektrisk stød, brand og/eller alvorlige kvæstelser.
Klap venligst foldesiden med illustration af produktet ud og lad denne side være foldet ud, mens du læser betjeningsvejledningen.
58 | Dansk
Beregnet anvendelse
El-værktøjet er beregnet til at hammerbore i beton, tegl og sten samt til let mejselarbejde. Det er også egnet til boring uden slag i træ, metal, keramik og plast. El-værktøj med elektronisk regulering og højre-/venstreløb er også egnet til skrue-arbejde.
Illustrerede komponenter
Nummereringen af de illustrerede komponenter refererer til illustrationen af el-værktøjet på illustrationssiden.
1 Udskiftningsborepatron med lynspændefunktion (GBH 3-28 DFR)
2 SDS-plus-udskiftningsborepatron (GBH 3-28 DFR)
3 Værktøjsholder SDS-plus
4 Støvbeskyttelseskappe
5 Låsekappe
6 Udskiftningsborepatron-låsering (GBH 3-28 DFR)
7 Start-stop-kontakt
8 Sikkerhedstaste til slag-/drejestop-kontakt
9 Slag-/drejestop-kontakt
10 Taste til indstilling af dybdeanslag
11 Dybdeanslag
12 Ekstrahåndtag (isoleret gribeflade)
13 Retningsomskifter
14 Håndgreb (isoleret gribeflade)
15 Sikringsskrue til tandkransborepatron*
16 Tandkransborepatron*
17 SDS-plus-holdeskaft til borepatron*
18 Borepatronholder (GBH 3-28 DFR)
19 Koderiller
20 Forreste kappe på udskiftningsborepatron med lyn-spændefunktion (GBH 3-28 DFR)
21 Holdering på udskiftningsborepatron med lynspændefunktion (GBH 3-28 DFR)
22 Opsugningsåbning Sugfix*
23 Klemmeskrue Sugfix*
24 Dybdeanslag Sugfix*
25 Teleskoprør Sugfix*
26 Vingeskrue Sugfix*
27 Føringsrør Sugfix*
28 Universalholder med SDS-plus-holdeskaft*
* Tilbehør, som er illustreret og beskrevet i brugsanvisningen, er ikke indeholdt i leveringen. Det fuldstændige tilbehør findes i vores tilbehørsprogram.
Tekniske data
| Borehammer | GBH 3-28 DRE | GBH 3-28 DFR | |
| Typenummer | 3 611 B3A 0.. | 3 611 B4A 0.. | |
| Hastighedsstyring | ● | ● | |
| Drejestop | ● | ● | |
| Højre-/venstreløb | ● | ● | |
| Udskiftningsborepatron | - ● | ||
| Nominel optagen effekt | W | 8 | 0 |
| Slagtal | min^-1 | 0-4000 | 0-4000 |
| Enkelt slagstyrke iht. EPTA-Procedure 05/2009 | J | 3 | , |
| Omdrejningstal | min^-1 | 0-900 | 0-900 |
| Værktøjsholderen | SDS-plus | SDS-plus | |
| Diameter spindelhals | mm | 50 | 50 |
| tilladt borediameter max.:(se også side 59) | |||
| - Beton* | mm | 28 | 28 |
| - Murværk (med hulborekrone) | mm | 82 | 82 |
| - Stål | mm | 13 | 13 |
| - Træ | mm | 30 | 30 |
| Vægt svarer til EPTA-Procedure 01:2014 | kg | 3,5 | 3,6 |
| Beskyttelsesklasse | ☐/II | ☐/II | |
| *ikke egnet med hulborekroneAngivelserne gælder for en nominel spænding [U] på 230 V. Disse angivelser kan variere ved afvigende spændinger og i landespecifikke udførelser. | |||
0
1
Dansk | 59
Støj-/vibrationsinformation
Støjemissionsværdier bestemt iht. EN 60745-2-6.
El-værktøjets A-vægtede støjniveau er typisk: Lydtryksniveau 91 dB(A); lydeffektniveau 102 dB(A). Usikkerhed K=3 dB.
Brug høreværn!
GBH 3-28 DRE:
Samlede vibrationsværdier a_h (vektorsum for tre retninger) og usikkerhed K beregnet iht. EN 60745-2-6:
Hammerboring i beton: a_h=14,5m/s^2 , K=1,6 m/s ^2 , Mejsling: a_h=10m/s^2 , K=1,5 m/s ^2 .
Samlede vibrationsværdier a_h (vektorsum for tre retninger) og usikkerhed K beregnet iht. EN 60745-2-6:
Hammerboring i beton: a_h=13m/s^2 , K=2 m/s ^2 ,
Mejsling: a_h=9.5m/s^2 , K=1,5 m/s ^2 .
Boring i metal: a_h<2,5m/s^2 , K=1,5 m/s ^2
Skruer: a_h<2,5m/s^2,K=1,5m/s^2
GBH 3-28 DRE/GBH 3-28 DFR:
Det svingningsniveau, der er angivet i nærværende instruktioner, er blevet målt iht. en standardiseret måleproces i EN 60745, og kan bruges til at sammenligne el-værktøjer. Det er også egnet til en foreløbig vurdering af svingningsbelastningen.
Det angivede svingningsniveau repræsenterer de væsentlige anvendelser af el-værktøjet. Hvis el-værktøjet dog anvendes til andre formål, med forskellige tilbehørsdele, med afvigende indsatsværktøj eller utilstrækkelig vedligeholdelse, kan svingningsniveauet afvige. Dette kan føre til en betydelig forøgelse af svingningsbelastningen i hele arbejdstidsrummet.
Til en nøjagtig vurdering af svingningsbelastningen bør der også tages højde for de tider, i hvilke værktøjet er slukket eller godt nok kører, men rent faktisk ikke anvendes. Dette kan føre til en betydelig reduktion af svingningsbelastningen i hele arbejdstidsrummet.
Fastlæg ekstra sikkerhedsforanstaltninger til beskyttelse af brugeren mod svingningers virkning som f.eks.: Vedligeholdelse af el-værktøj og indsatsværktøj, holde hænder varme, organisation af arbejdsforløb.
Montering
- Træk stikket ud af stikkontakten, før der udføres arbejde på el-værktøjet.
Ekstrahåndtag
Brug altid el-værktøjet med ekstrahåndtaget 12.
Ekstra håndgreb svinges (se Fig. A)
Du kan svinge ekstrahåndtaget 12 efter ønske for at opnå en sikker arbejdsholdning, hvor du ikke bliver så hurtigt træt.
- Drej det nederste grebstykke på ekstrahåndtaget 12 mod venstre (imod uret) og sving ekstrahåndtaget 12 i den ønskede position. Drej herefter det nederste grebstykke på ekstrahåndtaget 12 mod højre (med uret) igen.
Sørg for, at spændebåndet til ekstrahåndtaget ligger i den dertil indrettede not på huset.
Indstil boredybde (se Fig. B)
Med dybdeanslaget 11 kan den ønskede boredybde X fastlægges.
- Tryk på tasten til indstilling af dybdeanslag 10 og sæt dybdeanslaget ind i ekstrahåndtaget 12. Den riflede side på dybdeanslaget 11 skal pege nedad.
- Skub SDS-plus-indsatsværtøjet helt ind i værktøjsholderen SDS-plus 3. Ellers kan SDS-plus-værktøjets bevægelighed føre til en forkert indstilling af boredybden.
- Træk dybdeanslaget så meget ud, at afstanden mellem borets spids og dybdeanslagets spids svarer til den ønskede boredybde X.

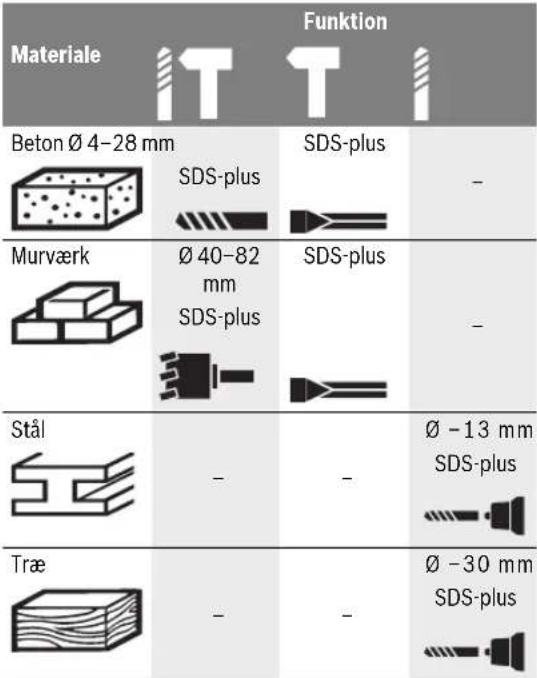

Borepatron og værktøj vælges
other
Funktion | Material | Position | Dimension | Type | | :--- | :--- | :--- | :--- | | Beton Ø 4-28 mm | - | SDS-plus | | | Murværk | - | SDS-plus | | | Stål | - | - | Ø -13 mm SDS-plus | | Træ | - | - | Ø -30 mm SDS-plus |Til hammerboring og mejsling har man brug for SDS-plus-værktøj, der kan sættes i SDS-plus-borepatronen.
Til boring uden slag i træ, metal, keramik og plast samt til skruning anvendes værktøj uden SDS-plus (f.eks. bor med cylindrisk skaft). Til sådant værktøj skal der bruges en selvspændende borepatron hhv. en tandkransborepatron.
GBH 3-28 DFR: SDS-plus-udskiftningsborepatronen 2 kan let erstattes af den medleverede udskiftningsborepatron 1 med lynspændefunktion.
Tandkransborepatron skiftes (GBH 3-28 DRE)
Arbejde med værktøj uden SDS-plus (f.eks. bor med cylindrisk skaft) kræver, at der monteres en egnet borepatron (tandkrans- eller hurtigspændeborepatron, tilbehør).
Tandkransborepatron monteres (se Fig. C)
- Skru SDS-plus-holdeskaftet 17 ind i tandkransborepatronen 16. Sikre tandkransborepatronen 16 med sikringsskruen 15. Vær opmærksom på, at sikringsskruen har et venstregevind.
60 | Dansk
Tandkransborepatron sættes i (se Fig. C)
- Rengør istikningsenden på holdeskaftet og smør et tyndt lag fedt på den.
- Sæt tandkransborepatronen med holdeskaftet drejende ind i værktøjsholderen, til den fastlåses af sig selv.
- Kontrollér at borepatronen sidder rigtigt ved at trække i tandkransborepatronen.
Tandkransborepatron tages ud
- Skub låsekappen 5 bagud og tag tandkransborepatronen 16 af.
Udskiftningsborepatron tages ud/sættes i (GBH 3-28 DFR)
Udskiftningsborepatron tages ud (se Fig. D)
- Træk låseringen til udskiftningsborepatronen 6 bagud, hold den fast i denne position og træk SDS-plus-udskiftningsborepatronen 2 hhv. hurtigspænde-udskiftningsborepatronen 1 af fortil.
Beskyt udskiftningsborepatronen mod snavs, när den er taget ud.
Udskiftningsborepatron sættes i (se Fig. E)
Brug kun modelspecifikt originalt udstyr og kontrollér i denne forbindelse antallet af koderiller 19. Kun skifteborepatroner med to eller tre koderiller er tilladte. Anvendes en skifteborepatron, der ikke er egnet til el-værktøjet, kan indsatsværktøjet falde ud under arbejdet.
- Rengør udskiftningsborepatronen, før den sættes i og smør et tyndt lag fedt på indstikenden.
- Grib fat omkring SDS-plus-udskiftningsborepatronen 2 hhv. hurtigspænde-udskiftningsborepatronen 1 med hele hånden. Skub udskiftningsborepatronen drejende på borepatronholderen 18, til der høres et tydeligt klik.
- Udskiftningsborepatronen fastlåses automatisk. Kontrollér at udskiftningsborepatronen sidder rigtigt fast ved at trække i låsen.
Værktøjsskift
Støvbeskyttelseskappen 4 forhindrer i stort omfang, at borestøv trænger ind i værktøjsholderen under brug. Når værktøjet sættes i, skal man være opmærksom på, at støvbeskyttelseskappen 4 ikke beskadiges.
En beskadiget støvbeskyttelseskappe skal skiftes med det samme. Det anbefales, at få dette gjort af en servicetekniker.
SDS-plus-indsatsværktøj sættes i (se Fig. F)
SDS-plus-borepatronen bruges til at skifte indsatsværktøj nemt og hurtigt uden brug af ekstra værktøj.
- GBH 3-28 DFR: Sæt SDS-plus-udskiftningsborepatronen 2 i.
- Rengør istikningsenden på indsatsværktøjet og smør et tyndt lag fedt på den.
- Sæt indsatsværktøjet drejende ind i værktøjsholderen, til det fastlåses af sig selv.
- Kontrollér at værktøjet sidder rigtigt fast ved at trække i låsen.
SDS-plus-indsatsværktøjet er systembetinget frit bevægeligt. Derved opstår en rundløbafvigelse i tomgang. Dette påvirker ikke borehullets nøjagtighed, da boret centrerer sig af sig selv under borearbejdet.
SDS-plus-indsatsværktøj tages ud (se Fig. G)
- Skub låsekappen 5 bagud og tag indsatsværktøjet ud.
Indsatsværktøj uden SDS-plus sættes i (GBH 3-28 DRE)
Bemærk: Brug ikke værktøjer uden SDS-plus til hammerboring eller mejsling! Værktøj uden SDS-plus og dets borepatron beskadiges under hammerboring og mejsling.
- Sæt en tandkransborepatron 16 i (se „Tandkransborepatron skiftes“, side 59).
- Åben tandkransborepatronen 16 ved at dreje på den, indtil værktøjet kan sættes i. Sæt værktøjet i.
- Stik borepatronnøglen i de pågældende boringer på tandkransborepatronen 16 og spænd værktøjet jævnt.
- Drej slag-/drejestop-kontakten 9 i position „Boring“.
Indsatsværktøj uden SDS-plus tages ud (GBH 3-28 DRE)
- Drej kappen på tandkransborepatronen 16 til venstre vha. borepatronnøglen, til indsatsværktøjet kan tages ud.
Indsatsværktøj uden SDS-plus sættes i (GBH 3-28 DFR) (se Fig.H)
Bemærk: Brug ikke værktøjer uden SDS-plus til hammerboring eller mejsling! Værktøj uden SDS-plus og dets borepatron beskadiges under hammerboring og mejsling.
- Sæt udskiftningsborepatronen med lynspændefunktion 1 i.
- Hold fast i holderingen 21 til hurtigspænde-udskiftningsborepatronen. Åben værktøjsholderen ved at dreje den forreste kappe 20 så meget, at værktøjet kan sættes i. Hold fast i holderingen 21 og drej den forreste kappe 20 kraftigt i pilens retning, til man tydeligt kan høre en skraldende lyd.
- Kontrollér at værktøjet sidder rigtigt fast ved at trække i låsen.
Bemærk: Er værktøjsholderen blevet åbnet helt, kan der evt. høres en skraldende lyd, når værktøjsholderen drejes i, og værktøjsholderen lukker ikke.
Drej i dette tilfælde den forreste kappe 20 en gang imod pilens retning. Herefter kan værktøjsholderen lukkes.
- Drej slag-/drejestop-kontakten 9 i position „Boring“.
Indsatsværktøj uden SDS-plus tages ud (GBH 3-28 DFR) (se Fig.1)
- Hold fast i holderingen 21 til hurtigspænde-udskiftningsborepatronen. Åben værktøjsholderen ved at dreje den forreste kappe 20 i pilens retning, til værktøjet kan tages ud.
Støvopsugning med sugfix (tilbehør)
Støv fra materialer som f.eks. blyholdig maling, nogle træsorter, mineraler og metal kan være sundhedsfarlige. Berøring eller indånding af støv kan føre til allergiske reaktioner og/eller åndedrætssygdomme hos brugeren eller personer, der opholder sig i nærheden af arbejdspladsen. Bestemt støv som f.eks. ege- eller bøgestøv gælder som
Dansk | 61
kræftfremkaldende, især i forbindelse med ekstra stoffer til træbehandling (chromat, træbeskyttelsesmiddel). Asbestholdigt materiale må kun bearbejdes af fagfolk.
- Brug helst en støvopsugning, der egner sig til materialet.
- Sørg for god udluftning af arbejdspladsen.
- Det anbefales at bære ändeværn med filterklasse P2.
Overhold forskrifterne, der gælder i dit land vedr. de materialer, der skal bearbejdes.
▶ Undgå at der samler sig støv på arbejdspladsen. Støv kan let antænde sig selv.
Sugfix monteres (se Fig. J)
Til støvopsugningen benyttes et sugfix (tilbehør). Under borearbejdet fjedrer sugfix tilbage, så sugfix-hovedet altid holdes tæt mod undergrunden.
- Tryk på tasten til dybdeanslagsindstillingen 10 og tag dybdeanslaget ud 11. Tryk på tasten 10 igen og sæt sugfix forfra ind i ekstrahändtaget 12.
- Tilslut en opsugningsslange (diameter 19 mm, tilbehør) til opsugningsåbningen 22 på sugfix. Støvsugeren skal være egnet til det materiale, som skal opsuges.
- Anvend en specialstøvsuger til opsugning af særligt sundhedsfarligt, kræftfremkaldende eller tørt støv.
Boredybde indstilles på sugfix (se Fig. K)
Den ønskede boredybde X kan også fastlægges, när sugfix er monteret.
- Skub SDS-plus-indsatsværtøjet helt ind i værktøjsholderen SDS-plus 3. Ellers kan SDS-plus-værktøjets bevægelighed føre til en forkert indstilling af boredybden.
- Løsne vingeskruen 26 på sugfix.
- Anbring el-værktøjet fast det sted, der skal bores i, uden at tænde for værktøjet. SDS-plus-indsatsværktøjet skal befinde sig på fladen.
- Forskyd føringsrøret 27 på sugfix på en sådan måde, at sugfix-hovedet hviler på den flade, der skal bores i. Skub ikke føringsrøret 27 mere end nødvendigt hen over teleskoprøret 25, så en så stor del af skalaen forbliver synlig på teleskoprøret 25.
- Spænd vingeskruen 26 igen. Løsne klemmeskruen 23 på dybdeanslaget på sugfix.
- Forskyd dybdeanslaget 24 på teleskoprøret 25 på en sådan måde, at den afstand X, der vises på billedet, er i overensstemmelse med den ønskede boredybde.
- Spænd klemmeskruen 23 idenne pos
Brug
Ibrugtagning
- Kontrollér netspændingen! Strømkildens spænding skal stemme overens med angivelserne på el-værktøjets typeskilt. El-værktøj til 230 V kan også tilsluttes 220 V.
Indstil funktion
Med slag-/drejestop-kontakten 9 vælges funktionen til el-værktøjet.
Bemærk: Ændre kun funktionen, när el-værktøjet er slukket! Ellers kan el-værktøjet blive beskadiget.
- Funktionen ændresved at trykke på sikkerhedst takten 8 og dreje slag-/drejestop-kontakten 9 i den ønskede position, til den går hørbart i indgreb.
Position til hammerboring i beton eller sten
Position til boring uden slag i træ, metal, keramik og plast samt til skruning
Position Vario-Lock til indstilling af mejsel-positionen
I denne position går slag-/drejestop-kontakten 9 ikke i indgreb.
Position til mejsling
Indstil drejeretning
Med retningsomskifteren 13 kan du ændre el-værktøjets drejeretning.
Tryk på retningsomskifteren 13 kun när el-værktøjet står stille.
Højreløb: Tryk retningsomskifteren 13 helt i position ←
Venstreløb: Tryk retningsomskifteren 13 helt i position.→
Stil altid drejeretningen til hammerboring, boring og mejsling på højreløb.
Tænd/sluk
For at spare på energien bør du kun tænde for el-værktøjet, når du bruger det.
- El-værktøjet tændes ved at trykke på start-stop-kontakten 7. - Maskinen slukkes ved at slippe start-stop-kontakten 7.
Omdrejningstal/slagtal indstilles
Omdrejningstallet/slagtallet indstilles trinløst til det tændte el-værktøj, afhængigt af hvor meget start-stop-kontakten 7 trykkes ind.
Let tryk på start-stop-kontakten 7 fører til et lavt omdrejnings-tal/slagtal. Med tiltagende tryk øges omdrejningstallet/slag-tallet.
Overbelastningskobling
- Sidder indsatsværktøjet i klemme, afbrydes rotationen. I den forbindelse opstår store kræfter. Hold derfor altid el-værktøjet sikkert med begge hænder og sørg for at stå fast under arbejdet.
62 | Svenska
Sluk for el-værktøjet og løsne indsatsværktøjet, hvis el-værktøjet blokerer. Der opstår store reaktionsmometer, hvis maskinen tændes med et blokeret boreværktøj.
Arbejdsvejledning
Træk stikket ud af stikkontakten, før der udføres arbejde på el-værktøjet.
Hold fast i el-værktøjets isolerede gribeflader, når du udfører arbejde, hvor indsatsværktøjet eller skruen kan ramme bøjede strømledninger eller el-værktøjets eget kabel. Kontakt med en spændingsførende ledning kan også sætte værktøjets metaldele under spænding, hvilket kan føre til elektrisk stød.
Ændring af mejselstilling (Vario-Lock)
Du kan fastlåse mejslen i 36 stillinger. Dette gør det muligt altid at indtage den optimale arbejdsposition.
- Anbring mejslen i værktøjsholderen.
- Drej slag-/drejestop-kontakten 9 i position „Vario-Lock“ (se „Indstil funktion“, side 61).
- Drej værktøjsholderen i den ønskede mejselstilling.
- Drej slag-/drejestop-kontakten 9 i position „mejsling“. Dermed er værktøjsholderen låst fast.
- Stil omdrejningsretningen til mejsling på højreløb.
Skruebits sættes i (se Fig. L)
▶ Sæt kun el-værktøjet på møtrikken/skruen i afbrudt tilstand. Roterende indsatsværktøjer kan skride.
Brug af skruebits kræver en universalholder med 28 med SDS-plus-skaft (tilbehør).
- Rengør istikningsenden på holdeskaftet og smør et tyndt lag fedt på den.
- Sæt universalholderen drejende ind i værktøjsholderen, til den fastlåses af sig selv.
- Kontrollér at universalholderen sidder rigtigt ved at trække i låsen.
- Sæt en skruebit i universalholderen. Brug kun passende skruebits til skruehovedet.
- Drej slag-/drejestop-kontakten 9 i position „Boring“.
- Universalholderen tages ud ved at skubbe låsekappen 5 bagud og tage universalholderen 28 ud af værktøjsholderen.
- Træk stikket ud af stikkontakten, før der udføres arbejde på el-værktøjet.
El-værktøj og el-værktøjets ventilationsåbninger skal altid holdes rene for at sikre et godt og sikkert arbejde.
En beskadiget støvbeskyttelseskappe skal skiftes med det samme. Det anbefales, at få dette gjort af en servicetekniker. - Rengør altid værktøjsholderen 3 efter brug.
Hvis det er nødvendigt at erstatte tilslutningsledningen, skal dette arbejde udføres af Bosch eller på et autoriseret serviceværksted for Bosch el-værktøj for at undgå farer.
Kundeservice og brugerrådgivning
Kundeservice besvarer dine spørgsmål vedr. reparation og vedligeholdelse af dit produkt samt reservedele. Eksplosions-tegninger og informationer om reservedele findes også under:
www.bosch-pt.com
Bosch brugerrådgivningsteamet vil gerne hjælpe dig med at besvare spørgsmål vedr. vores produkter og deres tilbehør.
Produktets 10-cifrede typenummer (se typeskilt) skal altid angives ved forespørgsler og bestilling af reservedele.
Dansk
El-værktøj, tilbehør og emballage skal genbruges på en miljøvenlig måde.
Smid ikke el-værktøj ud sammen med det almindelige husholdningsaffald!
Gælder kun i EU-lande:
Iht. det europæiske direktiv 2012/19/EU om affald af elektrisk og elektronisk udstyr skal kasseret elektrisk udstyr indsamles separat og genbruges iht. gældende miljøforskrifter.
Ret til ændringer forbeholdes.
Svenska
Säkerhetsanvisningar
Dammutsugning med Sugfix (tillbehör)
*Illustrert eller beskrevet tilbehør inngår ikke i standard-leveransen. Det komplette tilbehøret finner du i vårt tilbehørsprogram.
Støvavsug med Sugfix (tilbehør)
Du kan bestemme den ønskede bordybden X også ved montert sugfix.
Elektroverktøy må ikke kastes i vanlig søppel!
Kun for EU-land:
