Tip produs	Mașină de găurit cu percuție (ciocan perforator)
Marcă	Bosch
Model	GBH 3-28 DFR (GBH 328 DFR)
Putere nominală absorbită	800 W
Număr de lovituri	0 - 4000 min⁻¹
Putere de percuție individuală (EPTA 05/2009)	3,2 J
Viteză de rotație în gol	0 - 900 rot/min
Portsculă	SDS-plus
Mandrin interschimbabil	Mandrin cu prindere rapidă și mandrin SDS-plus (incluse)
Diametru max. de găurire (beton)	28 mm
Diametru max. de găurire (oțel)	13 mm
Diametru max. de găurire (lemn)	30 mm
Greutate (conform EPTA 01:2014)	3,6 kg
Clasă de protecție	II (izolație dublă)
Nivel de presiune acustică	91 dB(A)
Nivel de intensitate acustică	102 dB(A)
Vibrații (perforare beton)	13 m/s² (incertitudine K=2 m/s²)
Funcții	Găurire cu percuție, găurire fără percuție, dăltuire, Vario-Lock (36 poziții ale dăltii)
Sens de rotație	Dreapta / stânga
Reglare viteză	Electronică progresivă (prin apăsarea întrerupătorului)
Oprire rotație / lovire	Da
Mâner suplimentar	Da, orientabil (suprafață de prindere izolantă)
Limitator de adâncime	Da, reglabil
Capac anti-praf	Da, pe portsculă
Întreținere	Curățați orificiile de ventilație, înlocuiți capacul anti-praf dacă este deteriorat, curățați portscula după fiecare utilizare

Întrebări frecvente - GBH 328 DFR BOSCH

Cum se schimbă mandrinul pe GBH 3-28 DFR?

Pentru a schimba mandrinul interschimbabil, trageți ferm inelul de blocare (6) înapoi și scoateți mandrinul. Pentru a instala un mandrin nou, curățați și ungeți ușor capătul, apoi introduceți-l în dispozitivul de fixare (18) rotindu-l ușor până la un clic audibil.

Ce tipuri de scule pot folosi cu acest ciocan perforator?

Sculele SDS-plus sunt utilizate pentru găurirea cu percuție și dăltuire. Pentru găurirea fără percuție (lemn, metal, ceramică) sau înșurubare, utilizați un mandrin cu prindere rapidă sau cu coroană dințată cu burghie cu coadă cilindrică.

Cum se reglează adâncimea de găurire?

Apăsați tasta (10) și plasați limitatorul de adâncime (11) în mânerul suplimentar. Scoateți limitatorul până când distanța dintre vârful burghiului și vârful limitatorului corespunde adâncimii dorite X.

Cum se selectează modul de funcționare (găurire, dăltuire, Vario-Lock)?

Apăsați tasta de deblocare (8) și rotiți opritorul de rotație/de lovire (9) în poziția dorită: găurire cu percuție, găurire fără percuție, Vario-Lock pentru reglarea poziției dăltii, sau dăltuire. Nu schimbați modul decât atunci când scula este oprită.

Cum se utilizează funcția Vario-Lock?

Montați dalta în portsculă, rotiți selectorul în poziția Vario-Lock, rotiți portscula în poziția dorită (36 de poziții posibile), apoi readuceți selectorul în poziția de dăltuire pentru a bloca.

Ce să faceți în caz de blocare a burghiului?

Scula este echipată cu un cuplaj de suprasarcină care întrerupe antrenarea în caz de blocare. Țineți ferm scula cu ambele mâini și păstrați o poziție stabilă. Opriți imediat scula și deblocați burghiul.

Cum se întreține capacul anti-praf?

Capacul anti-praf (4) protejează portscula. Înlocuiți-l imediat dacă este deteriorat. Faceți această înlocuire de către un service after-sales autorizat Bosch pentru a evita orice risc de securitate.

Pot folosi burghie cilindrice fără SDS-plus pentru găurirea cu percuție?

Nu, nu utilizați niciodată scule fără SDS-plus pentru găurirea cu percuție sau dăltuire. Acestea riscă să deterioreze mandrinul și scula. Rezervați-le pentru găurirea fără percuție.

Cum se curăță scula?

Înainte de orice curățare, deconectați scula. Curățați orificiile de ventilație pentru a evita supraîncălzirea. Curățați portscula după fiecare utilizare. Înlocuiți capacul anti-praf dacă este necesar.

Unde găsesc numărul articolului pentru piesele de schimb?

Numărul articolului din zece cifre se află pe plăcuța de identificare a produsului. Folosiți-l pentru a comanda piese de schimb pe site-ul Bosch sau contactați serviciul after-sales.

MANUAL DE UTILIZARE GBH 328 DFR BOSCH

Română.... Pagina 147

Instrucțiuni privind siguranța și protecția muncii

Indicații generale de avertizare pentru scule elec trice

AVERTISMENT Citiți toate indicațiile de avertizare și instrucțiunile. Nerespectarea

indicațiilor de avertizare și a instrucțiunilor poate provoca electrocutare, incendii și/sau răniri grave.

Păstrați toate indicațiile de avertizare și instrucțiunile în vederea utilizărilor viitoare.

Termenul de „sculă electrică” folosit în indicațiile de avertizare se referă la sculele electrice alimentate de la rețea (cu cablu de alimentare) și la sculele electrice cu accumulator (fără cablu de alimentare).

Siguranța la locul de muncă

▶ Mentineți-vă sectorul de lucru curat și bine iluminat.
Dezordinea sau sectoarele de lucru neluminate pot duce la accidente.
▶ Nu lucrați cu scula electrică în mediu cu pericol de explozie, în care există lichide, gaze sau pulberi inflamabile. Sculele electrice generează scântei care pot aprinde praful sau vaporii.
▶ Nu permiteți accesul copiilor și al altor persoane în timpul utilizării sculei electrice. Dacă vă este distrasă atenția puteți pierde controlul asupra mașinii.

Siguranță electrică

▶ Ştecherul sculei electrice trebuie să fie potrivit prizei electrice. Nu este în nici un caz permisă modificarea ştecherului. Nu folosiți fișe adaptoare la sculele electrice legate la pământ de protectie. Ştecherele nemodificate și prizele corespunzătoare diminuează riscul de electrocutare.
Evitați contactul corporal cu suprafețe legate la pământ ca țevi, instalații de încălzire, sobe și frigidere. Există un risc crescut de electrocutare atunci când corpul vă este legat la pământ.
▶ Feriți mașina de ploaie sau umezeală. Pătrunderea apei într-o sculă electrică mărește riscul de electrocutare.
Nu schimbați destinația cablului folosindu-l pentru transportarea sau suspendarea sculei electrice ori pentru a trage ștecherul afară din priză. Feriți cablul de căldură, ulei, muchii ascuțite sau componente aflate în mișcare. Cablurile deteriorate sau încurcate măresc riscul de electrocutare.
▶ Atunci când lucrați cu o sculă electrică în aer liber, folo- siți numai cabluri prelungitoare adecvate și pentru me- diul exterior. Folosirea unui cablu prelungitor adecvat pentru mediul exterior diminuează riscul de electrocutare.
- Atunci când nu poate fi evitată utilizarea sculei electrice în mediu umed, folosiți un întrerupător automat de protectie împotriva tensiunilor periculoase. Între-

buintarea unui întrerupător automat de protectie împotriva tensiunilor periculoase reduce riscul de electrocutare.

Siguranța persoanelor

▶ Fiți atenți, aveți grijă de ceea ce faceți și procedați rati- onal atunci când lucrați cu o sculă electrică. Nu folosiți scula electrică atunci când sunteți obosiți sau vă aflați sub influența drogurilor, a alcoolului sau a medicamen- telor. Un moment de neatenție în timpul utilizării mașinii poate duce la răniri grave.
Purtați echipament personal de protecție și întotdeau-na ochelari de protecție. Purtarea echipamentului personal de protecție, ca masca pentru praf, încălțăminte de siguranță antiderapantă, casca de protecție sau protecția auditivă, în funcție de tipul și utilizarea sculei electrice, diminuează riscul rănirilor.
Evitați o punere în funcțiune involuntară. Înainte de a introduce ștecherul în priză și/sau de a introduce acumulatorul în scula electrică, de a o ridică sau de a o transporta, asigurați-vă că aceasta este oprită. Dacă atunci când transportați scula electrică țineți degetul pe întrerupător sau dacă porniți scula electrică înainte de a o racorda la rețeaua de curent, puteți provoca accidente.
Înainte de pornirea sculei electrice îndepărtați dispozitivele de reglare sau cheile fixe din aceasta. Un dispozitiv sau o cheie lăsată într-o componentă de mașină care se rotește poate duce la răniri.
▶ Evitați o ținută corporală nefirească. Adoptați o poziție stabilă și mențineți-vă întotdeauna echilibrul. Astfel veți putea controla mai bine mașina în situații neașteptate.
Purtați îmbrăcăminte adecvată. Nu purtați îmbrăcăminte largă sau podoabe. Feriți părul, îmbrăcămintea și mănușile de piesele aflate în mișcare. Îmbrăcămintea largă, părul lung sau podoabele pot fi prinse în piesele aflate în mișcare.
▶ Dacă pot fi montate echipamente de aspirare și colectare a prafului, asigurați-vă că acestea sunt racordate și folosite în mod corect. Folosirea unei instalații de aspirare a prafului poate duce la reducerea poluării cu praf.

Utilizarea și manevrarea atentă a sculelor electrice

▶ Nu suprasolicitați mașina. Folosiți pentru executarea lucrării dv. scula electrică destinată acelui scop. Cu scula electrică potrivită lucrați mai bine și mai sigur în domeniul de putere indicat.
▶ Nu folosiți scula elecrică dacă aceasta are întrerupătorul defect. O sculă electrică, care nu mai poate fi pornită sau oprită, este periculoasă și trebuie reparată.
Scoateți ștecherul afară din priză și/sau îndepărtați acumulatorul, înainte de a executa reglaje, a schimba accesorii sau de a pune mașina la o parte. Această măsură de prevedere împiedică pornirea involuntară a sculei electrice.
Păstrați sculele electrice nefolosite la loc inaccesibil copiilor. Nu lăsați să lucreze cu mașina persoane care nu sunt familiarizate cu aceasta sau care nu au citit aceste instrucțiuni. Sculele electrice devin periculoase atunci când sunt folosite de persoane lipsite de experiență.

148 | Română

Întrețineți-vă scula electrică cu grijă. Controlați dacă componentele mobile ale sculei electrice funcționează impecabil și dacă nu se blochează, sau dacă există piese rupte sau deteriorate astfel încât să afecteze funcționarea sculei electrice. Înainte de utilizare dați la reparat piesele deteriorate. Cauza multor accidente a fost în-treținerea necorespunzătoare a sculelor electrice.
▶ Mențineți bine ascuțite și curate dispozitivele de tăiere. Dispozitivele de tăiere întreținute cu grijă, cu tăișuri ascuțite se înțepenesc în mai mică măsură și pot fi conduse mai ușor.
▶ Folosiți scula electrică, accesoriiile, dispozitivele de lucru etc. conform prezentelor instrucțiuni. Tineți cont de condițiile de lucru și de activitatea care trebuie desfășurată. Folosirea sculelor electrice în alt scop decât pentru utilizările prevăzute, poate duce la situații periculoase.

Service

Încredințați scula electrică pentru reparare numai personalului de specialitate, calificat în acest scop, reparaarea făcându-se numai cu piese de schimb originale. Astfel veți fi siguri că este menținută siguranța mașinii.

Instrucțiuni de siguranță pentru ciocane

▶ Purtati aparat de protecție auditivă. Zgomotul poate provoca pierderea auzului.
▶ Folosiți mânerele suplimentare, dacă acestea sunt cuprinse în setul de livrare al sculei electrice. Pierderea controlului poate duce la vătămări corporale.
▶ Tineți scula electrică de zonele de prindere izolate atunci când executați lucrări în cursul cărora accesoriiul sau șurubul ar putea nimeri conductori electrici ascunși sau propriul cablu de alimentare. Contactul cu un conductor aflat sub tensiune poate pune sub tensiune și componetele metalice ale sculei electrice și duce la electrocutare.
▶ Folosiți detectoare adecvate pentru a localiza conduc- te de alimentare ascunse sau adresați-vă în acest scop regiei locale furnizoare de utilități. Contactul cu conductorii electrici poate duce la incendiu și electrocutare. Deteriorarea unei conducte de gaz poate provoca explozii. Spargerea unei conducte de apă cauzează pagube materi- ale sau poate duce la electrocutare.
- Apucați strâns mașina în timpul lucrului și adoptați o poziție stabilă. Scula electrică se conduce mai bine cu ambele mâini.
Asigurați piesa de lucru. O piesă de lucru fixată cu dispozitive de prindere sau într-o menghină este ținută mai sigur decât cu mâna dumneavoastră.
Înainte de a pune jos scula electrică așteptați ca aceasta să se oprească complet. Dispozitivul de lucru se poate agăța și duce la pierderea controlului asupra sculei electrice.

Descrierea produsului și a performan- țelor

Citiți toate indicațiile de avertizare și instrucțiunile. Nerespectarea indicațiilor de avertizare și a instrucțiunilor poate provoca electrocutare, incendii și/sau răniri grave.

Vă rugăm să desfășurați pagina pliantă cu redarea mașinii și să o lăsați desfășurată cât timp citiți instrucțiunile de folosire.

Utilizare conform destinației

Scula electrică este destinată găuririi cu percuție în beton, cărămidă și piatră cât și pentru lucrări ușoare de dâltuire. Este deasemeni adecvată pentru găurirea fără percuție în lemn, metal, ceramică și material plastic. Sculele electrice prevăzute cu reglare electronică a turației și funcționare spre dreapta/stânga sunt adecvate și pentru înșurubare.

Elemente componente

Numerotarea elementelor componente se referă la schița sculei electrice de pe pagina grafică.

1 Mandrină rapidă interschimbabilă (GBH 3-28 DFR)
2 Mandrină interschimbabilă cu sistem SDS-plus (GBH 3-28 DFR)
3 Sistem de prindere accesorii SDS-plus
4 Capac de protectie impotriva prafului
5 Dispozitiv de blocare
6 Inel de blocare mandrină interschimbabilă (GBH 3-28 DFR)
7 Întrerupător pornit/oprit
8 Tastă de deblocare comutator stop percuție/stop rotație
9 Comutator stop percuție/stop rotație

10 Tastă de reglare a limitatorului de adâncime

11 Limitator de reglare a adâncimii

12 Mâner suplimentar (suprafață de prindere izolată)

13 Comutator de schimbare a directiei de rotație

14 Mâner (suprafață de prindere izolată)

15 Şurub de siguranță pentru mandrina cu coroană dințată*

16 Mandrină cu coroană dințată*

17 Tijă de prindere SDS-plus pentru mandrină*

18 Sistem de prindere mandrină (GBH 3-28 DFR)

19 Caneluri de marcare

20 Bucşa anterioară a mandrinei rapide interschimbabile (GBH 3-28 DFR)

21 Inel de susținere a mandrinei rapide interschimbabile (GBH 3-28 DFR)

22 Orificiu de aspirare dispozitiv de aspirare*

23 Şurub de blocare dispozitiv de aspirare*

24 Limitator de reglare a adâncimii la dispozitivul de aspirare*

25 Tub telescopic al dispozitivului de aspirare*

26 Şurub-fluture al dispozitivului de aspirare*

Română | 149

27 Tub de ghidare pentru dispozitivul de aspirare*

28 Suport universal cu tijă de prindere SDS-plus*

*Accesoriiile ilustrate sau descrise nu sunt cuprinse în setul de livrare standard. Puteți găsi accesoriiile complete în programul nostru de accesorii.

Date tehnice

Ciocan rotopercutor		GBH 3-28 DRE	GBH 3-28 DFR
Număr de identificare		3 611 B3A 0..	3 611 B4A 0..
Reglarea turației		●	●
Stop rotație		●	●
Functionare dreapta/stânga		●	●
Mandrină interschimbabilă		- ●
Putere nominală	W	8	0
Număr percuții	min^-1	0-4000	0-4000
Energia de percuție conform EPTA-Procedure 05/2009	J	3,1	3,1
Turație	rot./min	0-900	0-900
Sistem de prindere accesorii		SDS-plus	SDS-plus
Diametru guler ax	mm	50	50
Diametru maxim de găurire admis:(vezi și pagina 150)
- Beton*	mm	28	28
- Zidărie (cu carotă)	mm	82	82
- Oțel	mm	13	13
- Lemn	mm	30	30
Greutate conform EPTA-Procedure 01:2014	kg	3,5	3,6
Clasa de protecție		☐/II	☐/II

*nu este adecvat cu carotă
Specificațiile sunt valabile pentru o tensiune nominală [U] de 230 V. În cazul unor tensiuni diferite și al unor modele de execuție specifice anumitor țări, aceste speificații pot varia.

Informație privind zgomotul/vibrățiile

Valorile zgomotului emis au fost determinate conform EN 60745-2-6.

Nivelul zgomotului evaluat A al sculei electrice este în mod normal de: nivel presiune sonoră 91 dB(A); nivel putere sonoră 102 dB(A). Incertitudine K=3 dB.

Purtați aparat de protecție auditivă!

GBH 3-28 DRE:

Valorile totale ale vibrațiilor a_h (suma vectorială a trei direcții) și incertitudinea K au fost determinate conform EN 60745-2-6:

Găurire cu percutie în beton: a_h=14,5 m/s^2 , K=1,6 m/s^2

Dăltuire: a_h=10m/s^2, K=1,5m/s^2

Găurire în metal: a_h<2,5m/s^2 , K=1,5 m/s ^2

Înşurubare: a_n<2,5m/s^2,K=1,5m/s^2

GBH 3-28 DFR:

Valorile totale ale vibrațiilor a_h (suma vectorială a trei direcții) și incertitudinea K au fost determinate conform EN 60745-2-6:

Găurire cu percutie în beton: a_h=13m/s^2, K=2m/s^2

Dăltuire: a_h=9,5m/s^2,K=1,5m/s^2

Găurire în metal: a_h<2,5m/s^2 , K=1,5 m/s ^2

Înşurubare: a_n<2,5m/s^2,K=1,5m/s^2

GBH 3-28 DRE/GBH 3-28 DFR:

Nivelul vibrațiilor specificat în prezentele instrucțiuni a fost măsurat conform unei proceduri de măsurare standardizate în EN 60745 și poate fi utilizat la compararea diferitelor scule electrice. El poate fi folosit și pentru evaluarea provizorie a solicitării vibratorii.

Nivelul specificat al vibrațiilor se referă la cele mai frecvente utilizări ale sculei electrice. În eventualitatea în care scula electrică este utilizată pentru alte aplicații, împreună cu accesorii diverse sau care diferă de cele indicate sau nu beneficiază de o întreținere satisfăcătoare, nivelul vibrațiilor se poate abate de la valoarea specificată. Aceasta poate amplifica considerabil solicitarea vibratorie de-a lungul întregului interval de lucru.

Pentru o evaluare exactă a solicitării vibratorii ar trebui luate în calcul și intervalele de timp în care scula electrică este deconectată sau funcționează, dar nu este utilizată efectiv. A-ceastă metodă de calcul ar putea duce la reducerea considerabilă a valorii solicitării vibratorii pe întreg intervalul de lucru. Stabiliți măsuri de siguranță suplimentare pentru protejarea utilizatorului împotriva efectului vibrațiilor, ca de exemplu: întreținerea sculei electrice și a accesoriiilor, menținerea căldurii mânilor, organizarea proceselor de muncă.

150 | Română

Montare

Înaintea oricăror intervenții asupra sculei electrice scoateți cablul de alimentare afară din priză.

Mâner suplimentar

- Folosiți scula electrică numai împreună cu mânerul suplimentar 12.

Rotirea mânerului suplimentar (vezi figura A)

Puteți întoarce mânerul suplimentar 12 cum vreți, pentru a ajunge într-o poziție de lucru sigură și comodă.

- Învârtiți partea inferioară a mânerului suplementar 12 în sens contrar mișcării acelor de ceasornic și întoarceți mânerul suplementar 12 aducându-l în poziția dorită. Apoi strângeți la loc partea inferioară a mânerului suplementar 12 învârtind-o în sensul mișcării acelor de ceasornic.

Aveți grijă ca banda de strângere a mânerului suplimentar să fie prinsă în canelura prevăzută în acest scop pe carcasă.

Reglarea adâncimii de găurire (vezi figura B)

Cu limitatorul de adâncime 11 poate fi reglată adâncimea de găurire X dorită.

• Apăsați tasta de reglare a adâncimii de găurire 10 și introduceti limitatorul de adâncime în mânerul suplimentar 12. Portiunea striată de pe limitatorul de reglare a adâncimii 11 trebuie să fie îndreptată în jos.
• Împingeți accesoriul SDS-plus până la punctul de oprire în sistemul de prindere SDS-plus 3. Altfel, mobilitatea accesoriului SDS-plus ar putea duce la un reglaj greșit al adâncimii de găurire.
• Trageți afară limitatorul de adâncime într-atât încât distanța dintre vârful burghiului și vârful limitatorului de adâncime să fie egală cu adâncimea de găurire X dorită.

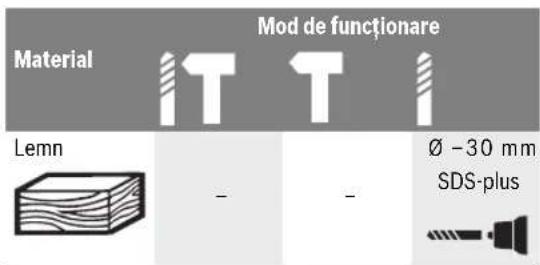

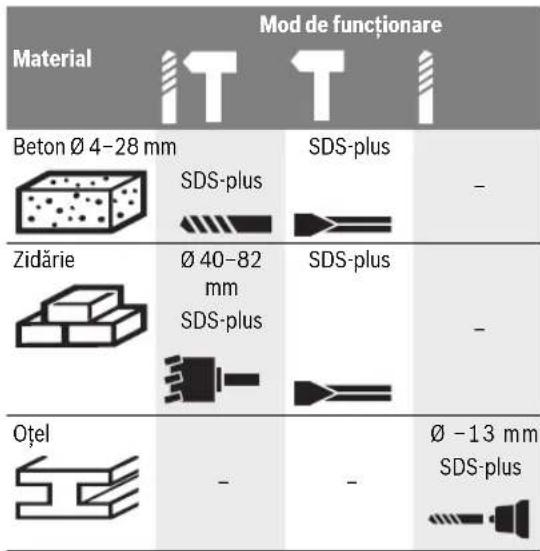

Alegerea mandrinei și a accesoriiilor

Mod de funcționare Material Lemn - - Ø -30 mm SDS-plus

Pentru găurirea cu percuție aveți nevoie de accesorii SDS-plus care să poată fi introduse în mandrina SDS-plus.

Pentru găurirea fără percuție în lemn, metal, ceramică sau material plastic cât și pentru înșurubare se folosesc accesorii fără sistem de prindere SDS-plus (de exemplu burghie cu tijă cilindrică). Pentru aceste accesorii aveți nevoie de o mandrină rapidă respectiv de o mandrină cu coroană dințată.

GBH 3-28 DFR: Mandrina interschimbabilă cu sistem SDS-plus 2 poate fi schimbată ușor cu mandrina rapidă interschimbabilă 1 din setul de livrare.

Schimbarea mandrinei cu coroană dințată (GBH 3-28 DRE)

Pentru a putea lucra cu accesorii fără sistem de prindere SDS-plus (de exemplu burghie cu tijă cilindrică), trebuie să montați o mandrină corespunzătoare (mandrină cu coroană dințată sau mandrină rapidă, accesorii).

Montarea mandrinei cu coroană dințată (vezi figura C)

- Înşurubați tija de prindere SDS-plus 17 într-o mandrină cu coroană dințată 16. Asigurați mandrina cu coroană dințată 16 cu un şurub de siguranță 15. Aveți în vedere faptul că şurubul de siguranță are filet spre stânga.

Introducerea mandrinei cu coroană dințată (vezi figura C)

• Curățați capătul de introducere al tijei de prindere și gre- sați-l ușor.
• Introduceți mandrina cu coroană dințată prin rotirea tijei în sistemul de prindere până când se blochează automat.
• Verificați blocajul trăgând de mandrina cu coroană dințată.

Extragerea mandrinei cu coroană dințată

- Împingeti spre spate manşonul de blocare 5 și demontați mandrina cu coroană dințată 16.

Extragerea/introducerea mandrinei interschimbabile (GBH 3-28 DFR)

Extragerea mandrinei interschimbabile (vezi figura D)

- Trageti spre spate inelul de blocare al mandrinei interschimbabile 6, fixați-l în această poziție și demontați trăgând înainte mandrina interschimbabilă cu sistem SDS-plus 2 respectiv mandrina rapidă interschimbabilă 1.

După demontare protejați mandrina interschimbabilă împotriva murdăririi.

Introducerea mandrinei inteschimbabile (vezi figura E)

▶ Folosiți dotarea originală specifică fiecărui model și îneți seama de numărul de caneluri de marcare 19. Sunt admise numai mandrine interschimbabile cu două sau

Română | 151

trei caneluri de marcare. În cazul în care se utilizează o mandrină interschimbabilă neadecvată pentru această sculă electrică, în timpul funcționării sale accesoriul poate cădea afară din aceasta.

• Înainte de a o introduce, curățați mandrina inter- schimbabilă și gresați ușor capătul de introducere al ace- teia.
  – Cuprindeți în întregime cu mâna mandrina interschimbabilă cu sistem SDS-plus 2 respectiv mandrina rapidă interschimbabilă 1. Împingeți prin rotire mandrina interschimbabilă pe sistemul de prindere al mandrinei 18, până când auziți un zgomot clar de înclichetare.
• Mandrina interschimbabilă se zăvorăște automat. Verificați zăvorârea trâgând de mandrina interschimbabilă.

Schimbarea accesoriiilor

Capacul de protectie impotriva prafului 4 impiedică în mare măsură pătrunderea prafului de găurire în sistemul de prinde-re a accesorilor, în timpul funcționării mașinii. Atunci când introduceți accesoriiul aveți grijă să nu deteriorați capacul de protectie impotriva prafului 4.

▶ Un capac de protecție împotriva prafului deteriorat trebuie înlocuit imediat. Se recomandă ca această operație să fie executată la un centru de service post-vânzări.

Montarea accesoriiilor cu sistem de prindere SDS-plus (vezi figura F)

Cu mandrina SDS-plus puteți schimba accesoriiul, simplu și comod, fără a utiliza unelte suplimentare.

• GBH 3-28 DFR: Montați mandrina interschimbabilă cu sistem SDS-plus 2.
• Curățați regulat capătul de introducere al accesoriului și gresați-l ușor.
• Introduceți accesoriiul prin rotire în sistemul de prindere a accesoriiilor până când se blochează automat.
• Verificați blocajul trăgând de accesoriu.

Accesoriiul cu sistem de prindere SDS-plus este proiectat a fi mobil. Din această cauză, la mersul în gol el se rotește excentric. Acest fapt nu afectează în niciun fel precizia de găurire, deoarece burghiul se autocentrează în timpul găuririi.

Demontarea accesoriiului cu sistem de prindere SDS-plus (vezi figura G)

- Împingeti spre spate manşonul de blocare 5 și extrageți accesoriiul.

Montarea accesoriiilor fără sistem de prindere SDS-plus (GBH 3-28 DRE)

Indicație: Nu folosiți accesorii fără sistem de prindere SDS-plus pentru găurirea cu percuție sau pentru dăltuire! Accesoriiile fără sistem de prindere SDS-plus și mandrina acestora se deteriorează dacă sunt folosite la găurirea cu percuție și la dăltuire.

• Introduceți o mandrină cu coroană dințată 16 (vezi „Schimbarea mandrinei cu coroană dințată“, pagina 150).

• Deschideți prin rotire mandrina cu coroană dințată 16 astfel încât să poată fi introdus accesoriul. Introduceti accesoriul.

• Introduceti cheia de mandrine în orificiile corespunzătoare ale mandrinei co coroană dințată 16 și fixați accesoriiul prin strângere uniformă.

• Rotiți comutatorul stop percutie/stop rotație 9 aducându-l în poziția „găurire”.

Extragerea accesoriiilor fără sistem de prindere SDS-plus (GBH 3-28 DRE)

- Rotiți manșonul mandrinei cu coroană dințată 16 în sens contrar mișcării acelor de ceasornic cu ajutorul cheii de mandrine, până când accesoriiul poate fi scos.

Montarea accesorilor fără sistem de prindere SDS-plus (GBH 3-28 DFR) (vezi figura H)

Indicație: Nu folosiți accesorii fără sistem de prindere SDS-plus pentru găurirea cu percuție sau pentru dăltuire! Accesoriile fără sistem de prindere SDS-plus și mandrina acestora se deteriorează dacă sunt folosite la găurirea cu percuție și la dăltuire.

• Montați mandrina rapidă interschimbabilă 1.
• Fixați inelul de suținere 21 al mandrinei rapide interschimbabile. Deschideți sistemul de prindere a accesoriilor rotind bucșa anterioară 20 până când poate fi introdus accesoriul. Fixați inelul de susținere 21 și rotiți puternic bucșa anterioară 20 în direcția săgeții, până când se aud zgomote clare de înclichetare.
• Verificati fixarea sigură trăgând de accesoriu.

Indicație: Dacă sistemul de prindere a accesoriiilor a fost deschis până la punctul de oprire, este posibil ca, în momentul răsucirii acestuia în vederea închiderii, să se audă zgomotul de înclichetare, însă sistemul de prindere a accesoriiilor totuși să nu se închidă.

În acest caz rotiți bucșa anterioară 20 o singură dată în sens opus direcției săgeții. După aceasta sistemul de prindere a accesorilor se va putea închide.

- Rotiți comutatorul stop percuție/stop rotație 9 aducându-l în poziția „găurire”.

Extragerea accesoriiilor fără sistem de prindere SDS-plus (GBH 3-28 DFR) (vezi figura I)

- Fixați inelul de susținere 21 al mandrinei rapide interschimbabile. Deschideți sistemul de prindere a accesoriiilor rotind bucșa anterioară 20 în direcția săgeții, până cînd accesoriiul poate fi extras.

Aspirarea prafului cu dispozitiv de aspirare (accesoriu)

▶ Pulberile rezultate din prelucrarea de materiale cum sunt vopselele pe bază de plumb, anumite tipuri de lemn, minerale și metal pot fi dăunătoare sănătății. Atingerea sau inspirarea acestor pulberi poate provoca reacții alergice și/sau îmbolnăvirile căilor respiratorii ale utilizatorului sau a le persoanelor aflate în apropiere.

Anumite pulberi cum sunt pulperea de lemn de stejar sau de fag sunt considerate a fi cancerigene, mai ales în combinație cu materiale de adaos utilizate la prelucrarea lemnului (cromat, substanțe de protecție a lemnului). Materia-lele care conțin azbest nu pot fi prelucrate decât de către specialiști.

152 | Română

• Folosiți pe cât posibil o instalație de aspirare a prafului adecvată pentru materialul prelucrat.
• Asigurati buna ventilație a locului de muncă.
• Este recomandabil să se utilizeze o mască de protectie a respiratiei având clasa de filtrare P2.

Respectați prescripțiile din țara dumneavoastră referitoare la materialele de prelucrat.

Evitați acumulările și depunerile de praf la locul de muncă. Pulberile se pot aprinde cu ușurință.

Montarea dispozitivului de aspirare (vezi figura J)

Pentru aspirarea prafului este necesar un dispozitiv de aspirare (accesoriu special). În timpul găuririi, dispozitivul de aspirare se retractează prin forța elastică a resortului, astfel încât capul de aspirare să fie ținut permanent strâns lipit de substrat.

• Apăsați tasta de reglare a limitatorului de adâncime 10 și extrageți limitatorul de reglare a adâncimii 11. Apăsați din nou tasta 10 și introduceți dispozitivul de aspirare din partea din față în mânerul suplimentar 12.
  – Racordati un furtun de aspirare (diametru 19 mm, accesoriu) la orificiul de aspirare 22 al dispozitivului de aspirare. Aspiratorul de praf trebuie să fie adecvat pentru materialul de prelucrat.
• Pentru aspirarea pulverilor extrem de nocive, cancerigene sau uscate, folositi un aspirator special.

Reglarea adâncimii de găurire la dispozitivul de aspirare (vezi figura K)

Puteți fixa adâncimea de găurire dorită X și cu dispozitivul de aspirare deja montat.

• Împingeti accesorii SDS-plus până la punctul de oprire în sistemul de prindere SDS-plus 3. Altfel, mobilitatea accesoriiului SDS-plus ar putea duce la un reglaj greșit al adâncimii de găurire.
• Slăbiti şurubul-fluture 26 de pe dispozitivul de aspirare.
• Fixați scula electrică, fără a o porni, pe locul unde urmează să găuriți. Accesoriiul cu sistem de prindere SDS-plus trebuie să se sprijine pe această suprafață.
• Deplasați astfel tubul de ghidare 27 al dispozitivului de aspirare în suportul său, încât capul de aspirare să se sprijine pe suprafața de găurire. Nu împingeți tubul de ghidare 27 peste tubul telescopic 25 mai mult decât este necesar, pentru ca să rămână vizibilă o parte cât mai mare a scalei tubului telescopic 25.
• Strângeti din nou bine şurubul-fluture 26. Slăbiti şurubul de blocare 23 de pe limitatorul de reglare a adâncimii al dispozitivului de aspirare.
• Deplasați astfel limitatorul de reglare a adâncimii 24 pe tubul telescopic 25, încât distanța X din figură să corespundă adâncimii de găurire dorite de dumneavoastră.
• Strângeti şurubul de blocare 23 în această poziție.

Functionare

Punere în funcțiune

- Atenție la tensiunea rețelei de alimentare! Tensiunea sursei de curent trebuie să coincidă cu datele de pe plăcuța indicatoare a tipului sculei electrice. Sculele electrice inscriptionate cu 230 V pot funcționa și racordate la 220 V.

Reglarea modului de functionare

Selectați modul de functionare al sculei electrice cu ajutorul comutatorului stop percuție/stop rotație 9.

Indicație: Nu modificați modul de funcționare decât cu scula electrică oprită! În caz contrar scula electrică se poate deteriora.

- Pentru schimbarea modului de functionare apăsați tasta de deblocare 8 și rotiți comutatorul stop percuție/stop rotație 9 pentru a-l aduce în poziția dorită, până când se înclichetează perceptibil.

Pozitie pentru găurire cu percuție în beton sau piatră

Pozitie pentru găurire fără percuție în lemn, metal, ceramică și material plastic cât și pentru înșurubare

Pozitie Vario-Lock pentru reglarea poziției dăltii

În această poziție comutatorul stop percu- tie/stop rotație 9 nu se înclichetează.

Pozitie pentru dăltuire

Reglarea directiei de rotație

Cu ajutorul comutatorului de schimbare a direcției de rotație 13 puteți schimba direcția de rotație a sculei electrice.

- Acționați comutatorul de schimbare a direcției de rotație 13 numai când scula electrică este oprită.

Ω Funcționare spre dreapta: Apăsați comutatorul de schimbare a direcției de rotație 13 până la punctul de oprire, aducându-l în poziția

Ω Funcționare spre stânga: Apăsați comutatorul de schimbare a direcției de rotație 13 până la punctul de oprire aducându-l în poziția.

Reglați întotdeauna direcția de rotație pentru găurire cu percuție, găurire și dăltuire pe funcționare spre dreapta.

Pornire/oprire

Pentru a economisi energie, tineți scula electrică pornită nu- mai atunci când o folositi.

• Pentru pornirea sculei electrice apăsați întrerupătorul pornit/oprit 7.
• Pentru oprirea sculei electrice eliberați întrerupătorul pornit/oprit 7.

Română | 153

Reglarea turației/numărului de percuții

Puteți regla fără trepte turația/numărul de percuții al sculei electrice deja pornite prin varierea forței de apăsare exercitate asupra întrerupătorului pornit/oprit 7.

O apăsare ușoară a întrerupătorului pornit/oprit 7 are drept efect o turație/număr de percuții scăzut. O dată cu creșterea apăsării se mărește și turația/numărul de percuții.

Cuplaj de suprasarcină

Dacă accesoriiul se blochează sau se agață, se întrerupe antrenarea la arborele portburghiu. Din cauza forțelor care apar, trebuie să țineți întotdeauna bine scula electrică cu ambele mâini și să adoptați o poziție stabilă.
- Opriti scula electrică și slăbiti accesoriiul dacă scula electrică se blochează. Pornirea mașinii în timp ce dispozitivul de găurit este blocat generează recul.

Instrucțiuni de lucru

Înaintea oricăror intervenții asupra sculei electrice scoateți cablul de alimentare afară din priză.
▶ Tineți scula electrică de zonele de prindere izolate atunci când executați lucrări în cursul cărora accesoriiul sau șurubul ar putea nimeri conductori electrici ascunși sau propriul cablu de alimentare. Contactul cu un conductor aflat sub tensiune poate pune sub tensiune și componetele metalice ale sculei electrice și duce la electrocutare.

Modificarea poziției dălții (Vario-Lock)

Puteți bloca dalta în 36 poziții. În acest mod puteți adopta poziția de lucru optimă în orice situație.

• Introduceti dalta în sistemul de prindere a accesoriiilor.
• Rotiți comutatorul stop percuție/stop rotație 9 aducându-l în poziția „Vario-Lock“ (vezi „Reglarea modului de funcțio-nare“, pagina 152).
• Rotiți sistemul de prindere a accesoriiilor în poziția dorită a dălții.
• Rotiți comutatorul stop percuție/stop rotație 9 aducându-l în poziția „dăltuire”. Prin aceasta, sistemul de prindere a accesoriiilor se va bloca.
• Reglați direcția de rotație pentru dăltuire pe funcționare spre dreapta.

Montarea capetelor de şurubelnită (vezi figura L)

- Puneti scula electrică pe piuliță/șurub numai în stare oprită. Accesoriiile aflate în mișcare de rotație pot altfel aluneca.

Pentru a putea folosi capete de șurubelniță aveți nevoie de un suport universal 28 cu tijă de prindere SDS-plus (accesoriu).

• Curățați capătul de introducere al tijei de prindere și gre- sați-l ușor.
• Introduceți suportul universal în sistemul de prindere a accesorilor rotindu-I până se blochează automat în acesta.
• Verificați blocajul trăgând de suportul universal.
• Introduceți un cap de şurubelniță în suportul universal. Folosiți numai capete de şurubelniță potrivite pentru capul de şurub respectiv.
• Rotiți comutatorul stop percuție/stop rotație 9 aducându-l în poziția „găurire“.

- Pentru extragerea suportului universal împingeți spre spate dispozitivul de blocare 5 și extrageți suportul universal 28 din sistemul de prindere a accesoriiilor.

Întreținere și service

Întreținere și curățare

Înaintea oricăror intervenții asupra sculei electrice scoateți cablul de alimentare afară din priză.
▶ Pentru a lucra bine și sigur păstrați curate scula electrică și fantele de aerisire.
▶ Un capac de protecție împotriva prafului deteriorat trebuie înlocuit imediat. Se recomandă ca această operație să fie executată la un centru de service post-vânzări.
- După fiecare utilizare curățați sistemul de prindere a accesoriilor 3.

Dacă este necesară înlocuirea cablului de racordare, pentru a evita punerea în pericol a siguranței exploatații, această operație se va executa de către Bosch sau de către un centru autorizat de asistență tehnică post-vânzări pentru scule electrice Bosch.

Asistență clienti și consultanță privind utilizarea

Serviciul de asistență clienti vă răspunde la întrebări privind repararea și întreținerea produsului dumneavoastră cât și piesele de schimb. Găsiți desenele de ansamblu și informații privind piesele de schimb și la:

www.bosch-pt.com

Echipa de consultanță Bosch vă răspunde cu plăcere la întrebări privind produsele noastre și accesoriiile acestora.

În caz de reclamații și comenzi de piese de schimb vă rugăm să indicați neapărat numărul de identificare compus din 10 cifre, conform plăcuței indicatoare a tipului produsului.

România

Robert Bosch SRL

Centru de service Bosch

Str. Horia Măcelariu Nr. 30-34

013937 Bucureşti

Tel. consultanță clienti: [phone]

Fax: [phone]

E-Mail: [e-mail]

www.bosch-romania.ro

Eliminare

Sculele electrice, accesoriiile și ambalajele trebuie direcționate către o stație de revalorificare ecologică.

Nu aruncați sculele electrice în gunoiul menajer!

154|Български

Numai pentru țările UE:

Conform Directivei Europene 2012/19/UE privind maşinile și aparatele electrice și electronice uzate și transpunerea acesteia în legislația națională, sculele electrice scoase din uz trebuie colectate separat și direcționate către o statie de revalorificare ecologică.

Sub rezerva modificărilor.

Български
