| Тип продукта | Ударная дрель (перфоратор) |
| Бренд | Bosch |
| Модель | GBH 3-28 DFR (GBH 328 DFR) |
| Номинальная потребляемая мощность | 800 Вт |
| Число ударов | 0 - 4000 мин⁻¹ |
| Энергия удара (EPTA 05/2009) | 3,2 Дж |
| Частота вращения на холостом ходу | 0 - 900 об/мин |
| Патрон | SDS-plus |
| Сменный патрон | Быстрозажимной патрон и патрон SDS-plus (в комплекте) |
| Макс. диаметр сверления (бетон) | 28 мм |
| Макс. диаметр сверления (сталь) | 13 мм |
| Макс. диаметр сверления (дерево) | 30 мм |
| Вес (согласно EPTA 01:2014) | 3,6 кг |
| Класс защиты | II (двойная изоляция) |
| Уровень звукового давления | 91 дБ(А) |
| Уровень звуковой мощности | 102 дБ(А) |
| Вибрация (сверление бетона) | 13 м/с² (погрешность K=2 м/с²) |
| Функции | Сверление с ударом, сверление без удара, долбление, Vario-Lock (36 положений зубила) |
| Направление вращения | Правое / левое |
| Регулировка скорости | Электронная бесступенчатая (нажатием на выключатель) |
| Останов вращения / удара | Да |
| Дополнительная рукоятка | Да, регулируемая (изолирующая поверхность захвата) |
| Ограничитель глубины | Да, регулируемый |
| Пылезащитный колпачок | Да, на патроне |
| Обслуживание | Очищайте вентиляционные отверстия, заменяйте пылезащитный колпачок при повреждении, очищайте патрон после каждого использования |
Часто задаваемые вопросы - GBH 328 DFR BOSCH
Вопросы пользователей о GBH 328 DFR BOSCH
0 вопрос об этом устройстве. Ответьте на те, что знаете, или задайте свой.
Задать новый вопрос об этом устройстве
Скачайте инструкцию для вашего дрель в формате PDF бесплатно! Найдите своё руководство GBH 328 DFR - BOSCH и возьмите своё электронное устройство обратно в руки. На этой странице опубликованы все документы, необходимые для использования вашего устройства. GBH 328 DFR бренда BOSCH.
РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ GBH 328 DFR BOSCH
ик Орипнальна инструкция з
екстлуатации
Казакша......Бет 139
В состав эксплуатационных документов, предусмотренных изготовителем для продукции, могут входить настоящее руководство по эксплуатации, а также приложения.
Информация о подтверждении соответствия содержится в приложении.
Информация о стране происхождения указана на корпусе изделия и в приложении.
Дата изготовления указана на последней странице обложки Руководства.
Контактная информация относительно импортера содержится на упаковке.
Срок службы изделия
Срок службы изделия составляет 7 лет. Не рекомендуется к эксплуатации по истечении 5 лет хранения с даты изготовления без предварительной проверки (дату изготовления см. на этикетке).
Перечень критических отказов и ошибочные действия персонала или пользователя
– не использовать с поврежденной рукояткой или поврежденным защитным кожухом
– не использовать при появлении дым а непосредственно из корпуса изделия
- не использовать с перебитым или оголенным электрическим кабелем
- не использовать на открытом пространстве во время дождя (в распыляемой воде)
- невключать при попадании воды в корпус
– не использовать при сильном искрении
– не использовать при появлении сильной вибрации
Критерии предельных состояний
– перетёрт или повреждён электрический кабель
- поврежден корпус изделия
Тип и периодичность технического обслуживания
Рекомендуется очистить инструмент от пыли после каждого использования.
Хранение
- необходимо хранить в сухом месте
- необходимо хранить вдали от источников повышенных температур и воздействия солнечных лучей
- при хранении необходимо избегать резкого перепада температур
– хранение без упаковки не допускается
– подробные требования к условия м хранения смотрите в ГОСТ 15150 (Условие 1)
Транспортировка
- категорически не допускается падение и любые механические воздействия на упаковку при транспортировке
– при разгрузке/погрузке не допускается использование любого вида техники, работающей по принципу зажима упаковки
– подробные требования к условиям транспортировки смотрите в ГОСТ 15150 (Условие 5)
124 | Русский
Указания по безопасности
Общие указания по технике безопасности для электроинструментов
ПРЕДУПРЕЖДЕНИЕ Прочтите все указания и инструкции по технике
безопасности. Несоблюдение указаний и инструкций по технике безопасности может стать причиной поражения электрическим током, пожара и тяжелых травм.
Сохраняйте эти инструкции и указания для будущего использования.
Использованное в настоящих инструкциях и указаниях понятие «электроинструмент» распространяется на электроинструмент с питанием от сети (с сетевым шнуром) и на аккумуляторный электроинструмент (без сетевого шнура).
Безопасность рабочего места
Содержите рабочее место в чистоте и хорошо освещенным. Беспорядок или неосвещенные участки рабочего места могут привести к несчастным случаям.
Не работайте с этим электроинструментом во взрывоопасном помещении, в котором находятся горючие жидкости, воспламеняющиеся газы или пыль. Электроинструменты искрыт, что может привести к воспламенению пыли или паров.
Во время работы с электроинструментом не допускайте близко к Вашему рабочему месту детей и по-сторонних лиц. Отвлекшись, Вы можете потерять контроль над электроинструментом.
Электробезопасность
Штепсельная вилка электроинструмента должна подходить к штепсельной розетке. Ни в коем случае не изменяйте штепсельную вилку. Не применяйте переходные штекеры для электроинструментов с защитным заземлением. Неизмененные штепсельные вилки и подходящие штепсельные розетки снижают риск поражения электротоком.
Предотвращайте телесный контакт с заземленными поверхностями, как то: с трубами, элементами отопления, кухонными плитами и холодильниками. При заземлении Вашего тела повышается риск поражения электротоком.
Защищайте электроинструмент от дождя и сырости.
Проникновение воды в электроинструмент повышает
риск поражения электротоком.
Не разрешается использовать шнур не по назначению, например, для транспортировки или подвески электроинструмента, или для вытягивания вилки из штепсельной розетки. Защищайте шнур от воздействия высоких температур, масла, острых кромок или подвижных частей электроинструмента. Поврежденный или спутанный шнур повышает риск поражения электротоком.
▶ При работе с электроинструментом под открытым небом применяйте пригодные для этого кабели-удлинители. Применение пригодного для работы под от-
крытым небом кабеля-удлинителя снижает риск поражения электротоком.
Если невозможно избежать применения электроинструмента в сыром помещении, подключайте электроинструмент через устройство защитного отключения. Применение устройства защитного отключения снижает риск электрического поражения.
Безопасность людей
▶ Будьте внимательными, следите за тем, что Вы делаете, и продуманно начинайте работу с электроинструментом. Не пользуйтесь электроинструментом в усталом состоянии или если Вы находится в состоянии наркотического или алкогольного опьянения или под воздействием лекарств. Один момент невнимательности при работе с электроинструментом может привести к серьезным травмам.
Применяйте средства индивидуальной защиты и всегда защитные очки. Использование средств индивидуальной защиты, как то: защитной маски, обуви на нескользящей подошве, защитного шлема или средств защиты органов слуха, – в зависимости от вида работы с электроинструментом снижает риск получения травм.
Предотвращайте непреднамеренное включение электроинструмента. Перед подключением электроинструмента к электропитанию и/или к аккумулятору убедитесь в выключенном состоянии электроинструмента. Удержание пальца на выключателе при транспортировке электроинструмента и подключение к сети питания включенного электроинструмента чревато несчастными случаях.
Убирайте установочный инструмент или гаечные ключи до включения электроинструмента. Инструмент или ключ, находящийся во вращающейся части электроинструмента, может привести к травмам.
▶ Не принимайте неестественное положение корпуса тела. Всегда занимайте устойчивое положение и сохраняйте равновесие. Благодаря этому Вы можете лучше контролировать электроинструмент в неожиданных ситуациях.
Носите подходящую рабочую одежду. Не носите широкую одежду и украшения. Держите волосы, одежду и рукавицы вдали от движущихся частей. Широкая одежда, украшения или длинные волосы могут быть затянуты вращающимися частями.
▶ При наличии возможности установки пылеотсасывающих и пылесборных устройств проверяйте их присоединение и правильное использование. Применение пылеотсоса может снизить опасность, создаваемую пылью.
Применение электроинструмента и обращение с ним
▶ Не перегружайте электроинструмент. Используйте для Вашей работы предназначенный для этого электроинструмент. С подходящим электроинструментом Вы работаете лучше и надежнее в указанном диапазоне мощности.
Русский|125
▶ Не работайте с электроинструментом при неисправном выключателе. Электроинструмент, который не поддается включению или выключению, опасен и должен быть отремонтирован.
До начала наладки электроинструмента, перед заменой принадлежностей и прекращением работы отключайте штепсельную вилку от розетки сети и/или выньте аккумулятор. Эта мера предосторожности предотвращает непреднамеренное включение электроинструмента.
Храните электроинструменты в недоступном для детей месте. Не разрешайте пользоваться электроинструментом лицам, которые не знакомы с ним или не читали настоящих инструкций. Электроинструменты опасны в руках неопытных лиц.
▶ Тщательно ухаживайте за электроинструментом. Проверяйте безупречную функцию и ход движущихся частей электроинструмента, отсутствие поломок или повреждений, отрицательно влияющих на функцию электроинструмента. Поврежденные части должны быть отремонтированы до использования электроинструмента. Плохое обслуживание электроинструментов является причиной большого числа несчастных случаев.
Держите режущий инструмент в заточенном и чистом состоянии. Заботливо ухоженные режущие инструменты с острыми режущими кромками реже заклиниваются и их легче вести.
Применяйте электроинструмент, принадлежности, рабочие инструменты и т.п. в соответствии с настоящими инструкциями. Учитывайте при этом рабочие условия и выполняемую работу. Использование электроинструментов для непредусмотренных работ может привести к опасным ситуациям.
Сервис
Ремонт Вашего электроинструмента поручайте только квалифицированному персоналу и только с применением оригинальных запасных частей. Этим обеспечивается безопасность электроинструмента.
Указания по технике безопасности для перфораторов
▶ Применяйте средства защиты органов слуха. Воздействие шума может привести к потере слуха.
Пользуйтесь дополнительными рукоятками, входящими в объем поставки электроинструмента. Поте-
ря контроля может привести к телесным повреждениям.
▶ При выполнении работ, при которых рабочий инструмент или шуруп может задеть скрытую электропроводку или собственный шнур питания, держите электроинструмент за изолированные ручку. Контакт с находящейся под напряжением проводкой может заряжать металлические части электроинструмента и приводить к удару электрическим током.
- Используйте соответствующие металлоискатели для нахождения спрятанных в стене труб или про-
водки или обращайтесь за справкой в местное коммунальное предприятие. Контакт с электропроводкой может привести к пожару и поражению электротоком. Повреждение газопровода может привести к взрыву. Повреждение водопровода ведет к нанесению материального ущерба или может вызвать поражение электротоком.
Всегда держите электроинструмент во время работы обеими руками, заняв предварительно устойчивое положение. Двумя руками Вы работаете более надежно с электроинструментом.
Закрепляйте заготовку. Заготовка, установленная в зажимное приспособление или в тиски, удерживается более надежно, чем в Вашей руке.
Выждите полной остановки электроинструмента и только после этого выпускайте его из рук. Рабочий инструмент может заесть, и это может привести к потере контроля над электроинструментом.
Описание продукта и услуг
Прочтите все указания и инструкции по технике безопасности. Упущения в отношении указаний и инструкций по технике безопасности могут стать причиной поражения электрическим током, пожара и тяжелых травм.
Пожалуйста, откройте раскладную страницу с иллюстрациями электроинструмента и оставляйте ее открытой, пока Вы изучаете руководство по эксплуатации.
Применение по назначению
Электроинструмент предназначен для ударного сверления отверстий в бетоне, кирпичах и природном камне, а также для легких долбежных работ. Он также пригоден для сверления отверстий без ударного действия в древесине, металле, керамике и синтетических материалах. Электроинструменты с электронным регулированием и реверсом направления вращения пригодны также для завинчивания винтов.
Изображенные составные части
Нумерация представленных компонентов выполнена по изображению на странице с иллюстрациями.
1 Быстрозажимной сменный сверлильный патрон (GBH 3-28 DFR)
2 Сменный патрон SDS-plus (GBH 3-28 DFR)
3 Патрон SDS-plus
4 Колпачок для защиты от пыли
5 Фиксирующая гильза
6 Растровое кольцо сменного патрона (GBH 3-28 DFR)
7 Выключатель
8 Кнопка разблокировки выключателя удара/останова вращения
9 Выключатель удара/останова вращения
10 Кнопка ограничителя глубины
11 Ограничитель глубины
126 | Русский
12 Дополнительная рукоятка
(с изолированной поверхностью)
13 Переключатель направления вращения
14 Рукоятка (с изолированной поверхностью)
15 Предохранительный винт сверлильного патрона с зубчатым венцом*
16 Сверлильный патрон с зубчатым венцом*
17 Посадочный хвостовик SDS-plus сверлильного патрона*
18 Посадочное гнездо сверлильного патрона (GBH 3-28 DFR)
19 Распознавательные бороздки
20 Передняя гильза быстрозажимного сменного сверлильного патрона (GBH 3-28 DFR)
21 Стопорное кольцо быстрозажимного сменного сверлильного патрона (GBH 3-28 DFR)
22 Отверстие отсасывания Saugfix*
23 Зажимной винт Saugfix*
24 Ограничитель глубины Saugfix*
25 Телескопическая труба Saugfix*
26 Барашковый винт Saugfix*
27 Направляющая труба Saugfix*
28 Универсальный держатель с хвостовиком крепления SDS-plus*
*Изображенные или описанные принадлежности не входят в стандартный объем поставки. Полный ассортимент принадлежностей Вы найдете в нашей программе принадлежностей.
Технические данные
| Перфоратор | GBH 3-28 DRE | GBH 3-28 DFR | |
| Товарный No | 3 611 B3A 0.. | 3 611 B4A 0.. | |
| Регулирование числа оборотов | ● | ● | |
| Блокировка вращения | ● | ● | |
| Правое/левое направление вращения | ● | ● | |
| Сменный сверлильный патрон | – ● | ||
| Ном. потребляемая мощность | Вт | 8 | 0 |
| Число ударов | мин ^-1 | 0–4000 | 0–4000 |
| Сила одиночного удара в соответствии с EPTA-Procedure 05/2009 | Дж 3,1 3,1 | ||
| Число оборотов | мин ^-1 | 0–900 | 0–900 |
| Патрон | SDS-plus | SDS-plus | |
| Диаметр шейки шпинделя | мм | 50 | 50 |
| Допустимый диаметр сверления, макс.:(см. также стр. 127) | |||
| – Бетон* | мм | 28 | 28 |
| – каменная кладка (кольцевая сверлильная фреза) | мм | 82 | 82 |
| – Сталь | мм | 13 | 13 |
| – Древесина | мм | 30 | 30 |
| Вес согласно EPTA-Procedure 01:2014 | кг 3,5 3,6 | ||
| Класс защиты | ☐ /II | ☐ /II |
*не для кольцевой сверлильной фрезы
Параметры указаны для номинального напряжения [U] 230 В. При других значениях напряжения, а также в специфическом для страны исполнении инструмента возможны иные параметры.
Данные по шуму и вибрации
Значения звуковой эмиссии определены в соответствии с EN 60745-2-6.
A-взвешенный уровень шума от электроинструмента составляет обычно: уровень звукового давления 91 дБ(А); уровень звуковой мощности 102 дБ(А). Погрешность K = 3 дБ.
Одевайте наушники!
GBH 3-28 DRE:
Суммарная вибрация a_n (векторная сумма трех направлений) и погрешность К определены в соответствии с EN 60745-2-6:
Перфорация в бетоне: a_n=14,5 m/c^2 , K=1,6 m/c ^2
долбление: a_n=10m/c^2,K=1,5m/c^2
Сверление металла: a_h<2,5M/c^2,K=1,5M/c^2
Завинчивание/отвинчивание винтов: a_h<2,5m/c^2 , K=1,5m/c²
Русский|127
GBH 3-28 DFR:
Суммарная вибрация a_n (векторная сумма трех направлений) и погрешность К определены в соответствии с EN 60745-2-6:
Перфорация в бетоне: a_h=13 m/c^2 , K=2 m/c^2 долбление: a_h=9,5 m/c^2 , K=1,5 m/c^2
Сверление металла: a_h < 2,5 M/c^2 , K = 1,5 M/c^2 Завинчивание/отвинчивание винтов: a_h < 2,5 M/c^2 , K = 1,5 M/c^2
GBH 3-28 DRE/GBH 3-28 DFR:
Указанный в этих инструкциях уровень вибрации определен в соответствии со стандартизованной методикой измерений, прописанной в EN 60745, и может использоваться для сравнения электроинструментов. Он пригоден также для предварительной оценки вибрационной нагрузки.
Уровень вибрации указан для основных видов работы с электроинструментом. Однако если электроинструмент будет использован для выполнения других работ, с различными принадлежностями, с применением сменных рабочих инструментов, не предусмотренных изготовителем, или техническое обслуживание не будет отвечать предписаниям, то уровень вибрации может быть иным. Это может значительно повысить вибрационную нагрузку в течение всей продолжительности работы.
Для точной оценки вибрационной нагрузки в течение определенного временного интервала нужно учитывать также и время, когда инструмент выключен или, хотя и включен, но не находится в работе. Это может значительно сократить нагрузку от вибрации в расчете на полное рабочее время.
Предусмотрите дополнительные меры безопасности для защиты оператора от воздействия вибрации, например: техническое обслуживание электроинструмента и рабочих инструментов, меры по поддержанию рук в тепле, организация технологических процессов.
Сборка
▶ Перед любыми манипуляциями с электроинструментом вытаскивайте штепсель из розетки.
Дополнительная рукоятка
Пользуйтесь электроинструментом только с дополнительной рукояткой 12.
Поворот дополнительной рукоятки (см. рис. А)
Дополнительную рукоятку 12 можно повернуть в любое положение, чтобы обеспечить возможность безопасной и не утомляющей работы с инструментом.
- Поверните нижнюю часть ручки дополнительной рукоятки 12 против часовой стрелки и поставьте дополнительную рукоятку 12 в желаемое положение. После этого поверните нижнюю часть ручки дополнительной рукоятки 12 в направлении по часовой стрелке.
Следите за тем, чтобы стягивающая лента дополнительной рукоятки находилась в предусмотренном пазу корпуса.
Настройка глубины сверления (см. рис. В)
С помощью ограничителя глубины 11 можно установить желаемую глубину сверления X.
- Нажмите на кнопку настройки ограничителя глубины 10 и вставьте ограничитель в дополнительную рукоятку 12.
Рифление на ограничителе глубины 11 должно быть обращено наверх.
- Вставьте рабочий инструмент SDS-plus до упора в патрон SDS-plus 3. Смещение инструмента SDS-plus может привести к неправильной установке глубины сверления.
- Вытяните ограничитель глубины так, чтобы расстояние от вершины сверла до конца ограничителя глубины соответствовало желаемой глубине сверления X.

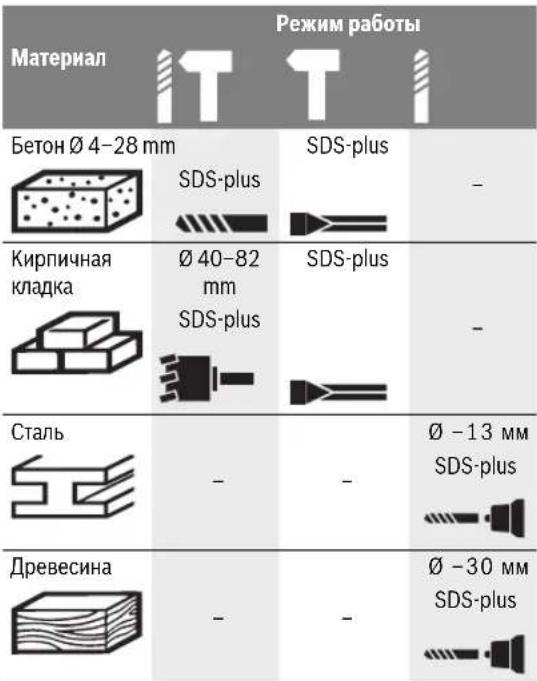

Выбор сверлильного патрона и инструмента
Для сверления без удара в древесине, металле, керамике и синтетическом материале, а также для заворачивания применяют инструменты без SDS-plus (например, сверла с цилиндрическим хвостовиком). Для этих инструментов требуется быстрозажимной, патрон или патрон с зубчатым венцом.
GBH 3-28 DFR: Сменный сверлильный патрон SDS-plus 2 может быть легко замерен на поставляемый быстрозажимной сверлильный патрон 1.
128 | Русский
Смена патрона с зубчатым венцом (GBH 3-28 DRE)
Для работ с инструментом без SDS-plus (например, для сверл с цилиндрическим хвостовиком) следует устанавливать подходящий сверлильный патрон (напр. патрон с зубчатым венцом или быстрозажимной патрон, принадлежности).
Установка сверлильного патрона с зубчатым венцом (см. рис. С)
- Ввинтите посадочный хвостовик SDS-plus 17 в сверлильный патрон с зубчатым венцом 16. Предохраните сверлильный патрон с зубчатым венцом 16 предохранительным винтом 15. Учтите, что предохранительный винт имеет левую резьбу.
Установка патрона с зубчатым венцом (см. рис. С)
- Очищайте и слегка смазывайте вставляемый конец посадочного хвостовика.
- Вставляйте сверлильный патрон с зубчатым венцом с вращением в посадочное гнездо до автоматической блокировки.
– Проверьте блокирование попыткой вытянуть сверлильный патрон с зубчатым венцом.
Снятие патрона с зубчатым венцом
- Сдвиньте фиксирующую гильзу 5 назад и выньте сверлильный патрон с зубчатым венцом 16.
Снятие и установка сменного сверлильного патрона (GBH 3-28 DFR)
Снятие сменного сверлильного патрона (см. рис. D)
- Оттяните растровое кольцо сменного патрон 6 назад, придержите его в этом положении и выньте сменный патрон SDS-plus 2 или быстрозажимной сверлильный патрон 1 вперед из гнезда.
Предохраняйте сменный сверлильный патрон от загрязнения после снятия.
Установка сменного сверлильного патрона (см. рис. Е)
- Используйте только оригинальное оборудование, предусмотренное для соответствующей модели, и обратите при этом внимание на количество распознавательных бороздок 19. Разрешается использовать только сменные сверлильные патроны с двумя и более бороздками. Использование с этим электроинструментом непригодного сменного сверлильного патрона чревато выпадением рабочего инструмента во время работы.
- Перед установкой очистить сменный сверлильный патрон и слегка смазать вставляемый хвостовик.
- Охватите патрон SDS-plus 2 или быстрозажимной сменный патрон 1 всей рукой. Вращая вставить его в посадочное гнездо патрона 18 до ясно слышимого щелчка фиксирования.
- Сменный патрон фиксируется автоматически. Проверьте фиксирование попыткой вытянуть инструмент.
Замена рабочего инструмента
Защитный колпачок 4 предотвращает в значительной степени проникновение пыли от сверления в патрон. При замене рабочего инструмента следите за тем, чтобы колпачок 4 не был поврежден.
Немедленно замените поврежденный защитный колпачок. Это рекомендуется выполнять силами сервисной мастерской.
Установка рабочего инструмента SDS-plus (см. рис. F)
С помощью патрона SDS-plus Вы можете просто и удобно сменить рабочий инструмент без применения дополнительного инструмента.
- GBH 3-28 DFR: Установите сменный патрон SDS-plus 2.
- Очистите и слегка смажьте вставляемый конец рабочего инструмента.
- Поворачивая, вставьте рабочий инструмент в патрон до автоматического фиксирования.
- Проверьте фиксацию попыткой вытянуть рабочий инструмент.
Рабочий инструмент SDS-plus имеет свободу движения, которая обусловлена системой. В результате этого на холостом ходу возникает радиальное биение. Это не имеет влияния на точность сверления, так как сверло центрируется автоматически.
Снятие рабочего инструмента SDS-plus (см. рис. G)
- Сдвиньте фиксирующую гильзу 5 назад и выньте рабочий инструмент из патрона.
Установка рабочих инструментов без SDS-plus (GBH 3-28 DRE)
Указание: Не применяйте инструменты без SDS-plus для ударного сверления или долбления! Инструменты без SDS-plus и сверлильный патрон будут повреждены при ударном сверлении и долблении.
- Установите патрон с зубчатым венцом 16 (см. «Смена патрона с зубчатым венцом», стр. 128).
- Поверните патрон с зубчатым венцом 16 настолько, чтобы можно было вставить инструмент. Вставьте инструмент.
- Вставьте ключ от патрона в соответствующие отверстия патрона с зубчатым венцом 16 и равномерно зажмите инструмент.
- Поверните переключатель режимов 9 в положение «Сверление».
Снятие рабочих инструментов без SDS-plus (GBH 3-28 DRE)
- Поверните гильзу сверлильного патрона с зубчатым венцом 16 с помощью ключа для патрона против часовой стрелки настолько, чтобы можно было вынуть рабочий инструмент.
Установка рабочих инструментов без SDS-plus (GBH 3-28 DFR) (см. рис. H)
Указание: Не применяйте инструменты без SDS-plus для ударного сверления или долбления! Инструменты без SDS-plus и сверлильный патрон будут повреждены при ударном сверлении и долблении.
Русский|129
- Установите быстрозажимной сменный сверлильный патрон 1.
- Крепко держите стопорное кольцо быстрозажимного сменного патрона 21. Вращением передней гильзы 20 откройте посадочное гнездо и вставьте инструмент. Крепко удерживая стопорное кольцо 21, поверните с усилием переднюю гильзу 20 в направлении стрелки до ясно слышимого звука трещотки.
- Проверьье прочное крепление инструмента, потянув его из патрона.
Указание: Если посадочное гнездо было раскрыто до упора, то при закрытии гнезда может возникнуть шум трещотки и гнездо не закрывается.
В таком случае поверните переднюю гильзу 20 против направления стрелки. После этого посадочное гнездо может быть закрыто.
- Поверните переключатель режимов 9 в положение «Сверление».
Снятие рабочих инструментов без SDS-plus (GBH 3-28 DFR) (см. рис. I)
- Крепко держите стопорное кольцо быстрозажимного сменного патрона 21. Вращая переднюю гильзу 20 в направлении стрелки, откройте посадочное гнездо и выньте инструмент.
Отсос пыли с Saugfix (принадлежности)
Пыль некоторых материалов, как напр., красок с содержанием свинца, некоторых сортов древесины, минералов и металлов, может быть вредной для здоровья. Прикосновение к пыли и попадание пыли в дыхательные пути может вызвать аллергические реакции и/или заболевания дыхательных путей оператора или находящегося вблизи персонала. Определенные виды пыли, напр., дуба и бука, считаются канцерогенными, особенно совместно с присадками для обработки древесины (хромат, средство для защиты древесины). Материал с содержанием асбеста разрешается обрабатывать только специалистам.
- По возможности используйте пригодный для материала пылеотсос.
- Хорошо проветривайте рабочее место.
- Рекомендуется пользоваться респираторной маской с фильтром класса P2.
Соблюдайте действующие в Вашей стране предписания для обрабатываемых материалов.
▶ Избегайте скопления пыли на рабочем месте. Пыль может легко воспламеняться.
Установка устройства Saugfix (см. рис. J)
Для отсасывания пыли требуется устройство Saugfix (при надлежности). При сверлении устройство отпружинивает назад так, что головка устройства Saugfix постоянно плотно прижимается к поверхности сверления.
- Нажмите кнопку настройки упора глубины 10 и выньте упор глубины 11. Снова нажмите кнопку 10 и вставьте устройство Saugfix спереди в дополнительную рукоятку 12.
- Подключить к отверстию отсасывания 22 устройства Saugfix шланг (∅ 19 мм, принадлежности). Пылесос должен быть пригоден для обрабатываемого материала.
- Пр и меняйте специальный пылесос для отсасывания особо вредных для здоровья видов пыли – возбудителей рака или сухой пыли.
Установка глубины сверления на устройстве Saugfix (см. рис. К)
Желаемую глубину сверления X Вы можете настроить и на установленном устройстве Saugfix.
- В ставьте рабочий инструмент SDS-plus до упора в патрон SDS-plus 3. Смещение инструмента SDS-plus может привести к неправильной установке глубины сверления.
- Отвинтите барашковый винт 26 на устройстве Saugfix.
- Прижмите электроинструмент, не включая, сверлом к подлежащей сверлению поверхности. При этом инструмент SDS-plus должен стоять на поверхности.
- Сдвиньте направляющую трубу 27 устройства Saugfix в ее креплении так, чтобы головка устройства Saugfix прилегала к поверхности сверления. Не передвигайте направляющую трубу 27 по телескопической трубе 25 дальше, чем это необходимо, чтобы большая часть телескопической трубы оставалась открытой 25.
- Крепко затяните барашковый винт 26. Отпустите за- жимной винт 23 на упоре глубины устройства Saugfix.
- Сдвиньте упор глубины 24 на телескопической трубе 25 так, чтобы показанное на рисунке расстояние X соответствовало желаемой Вами глубине сверления.
- Затяните в этом положении зажимной винт 23.
Работа с инструментом
Включение электроинструмента
Учитывайте напряжение сети! Напряжение источника тока должно соответствовать данным на заводской табличке электроинструмента. Электроинструменты на 230 В могут работать также и при напряжении 220 В.
Установка режима работы
Переключателем режимов 9 выберите режим работы электроинструмента.
Указание: Изменяйте режим работы только при выключенном электроинструменте! В противном случае электроинструмент может быть поврежден.
Для смены режима работы нажмите кнопку фиксирования 8 и поверните переключатель 9 в желаемое положение, в котором он слышимо фиксируется.
Положение для ударного сверления в бе- тоне или природном камне
130 | Русский
Положение Сверление без удара в древесине, металле, керамике и синтетических материалах, и также для закручивания/выкручивания винтов
Положение Vario-Lock для изменения положения зубила
В этом положении переключатель режимов 9 не фиксируется.
Положения для Долбления
Установка направления вращения
Переключатель направления вращения 13 служит для изменения направление вращения электроинструмента.
▶ Переключатель направления вращения 13 допускается переключать только в состоянии покоя электроинструмента.
Правое вращение: поверните переключатель направления вращения 13 до упора в положение ←.
Левое вращение: поверните переключатель направления вращения 13 до упора в положение →.
Для ударного сверления и для долбления всегда устанавливайте правое направление вращения.
Включение/выключение
В целях экономии электроэнергии включайте электроин-струмент только тогда, когда Вы собираетесь работать с ним.
- Для включения электроинструмента нажмите на выключатель 7.
- Для выключения отпустите выключатель 7.
Установка числа оборотов и ударов
Вы можете плавно регулировать число оборотов и ударов включенного электроинструмента, сильнее или слабее нажимая на выключатель 7.
Легким нажатием на выключатель 7 инструмент включается на низкое число оборотов и низкое число ударов. С увеличением силы нажатия число оборотов и ударов увеличивается.
Предохранительная муфта
При заедании или заклинивании рабочего инструмента привод патрона отключается. В целях предосторожности всегда держите электроинструмент из-за возникающих при этом сил крепко и надежно обеими руками и займите устойчивое положение.
▶ При блокировке электроинструмента выключите его и выньте рабочий инструмент из обрабатываемого материала. При включении с заклинившим инструментом возникают высокие реактивные моментны.
Указания по применению
▶ Перед любыми манипуляциями с электроинструментом вытаскивайте штепсель из розетки.
▶ При выполнении работ, при которых рабочий инструмент или шуруп может задеть скрытую электропроводку или собственный шнур питания, держите электроинструмент за изолированные ручку. Контакт с находящейся под напряжением проводкой может заряжать металлические части электроинструмента и приводить к удару электрическим током.
Изменение положения зубила (Vario-Lock)
Вы можете зафиксировать зубило в 36 положениях. Благодаря этому Вы можете занять соответственно оптимальное положение.
– Вставьте зубило в патрон.
- Поверните переключатель режимов 9 в положение «Vario-Lock» (см. «Установка режима работы», стр. 129).
- Поверните патрон в желаемое положение зубила.
- Поверните переключатель режимов 9 в положение «Долбление». Этим фиксируется посадочное гнездо.
- Для долбления устанавливайте правое направление вращения.
Установка битов (см. рис. L)
Устанавливайте электроинструмент на винт или гайку только в выключенном состоянии. Вращающиеся рабочие инструменты могут соскользнуть.
Для использования битов для заворачивания Вам требуется универсальный битодержатель 28 с хвостовиком закрепления SDS-plus (принадлежность).
- Очищайте и слегка смазывайте вставляемый конец посадочного хвостовика.
- Вставьте рабочий инструмент с вращением в патрон до автоматического фиксирования.
- Проверьте фиксирование попыткой вытянуть держатель.
- В ставьте бит в универсальный держатель. Применяйте только насадки с размерами головки винта.
- Поверните переключатель режимов 9 в положение «Сверление».
- Для снятия универсального держателя сдвиньте гильзу блокировки 5 назад и выньте универсальный держатель 28 из патрона.
Техобслуживание и сервис
Техобслуживание и очистка
▶ Перед любыми манипуляциями с электроинструментом вытаскивайте штепсель из розетки.
▶ Для обеспечения качественной и безопасной работы следует постоянно содержать электроинструмент и вентиляционные щели в чистоте.
Немедленно замените поврежденный защитный колпачок. Это рекомендуется выполнять силами сервисной мастерской.
Русский|131
- Очищайте патрон 3 каждый раз после использования. Если требуется поменять шнур, обращайтесь на фирму Bosch или в авторизованную сервисную мастерскую для электроинструментов Bosch.
Сервис и консультирование на предмет использования продукции
Сервисная мастерская ответит на все Ваши вопросы по ремонту и обслуживанию Вашего продукта и по запчастям. Монтажные чертежи и информацию по запчастям Вы найдете также по адресу:
www.bosch-pt.com
Коллектив сотрудников Bosch, предоставляющий кон- сультации на предмет использования продукции, с удо- вольствием ответит на все Ваши вопросы относительного нашей продукции и ее принадлежностей.
Пожалуйста, во всех запросах и заказах запчастей обязательно указывайте 10-значный товарный номер по заводской табличке изделия.
Для региона: Россия, Беларусь, Казахстан, Украина
Гарантийное обслуживание и ремонт электро- инструмента, с соблюдением требований и норм изготов- ителя производятся на территории всех стран только в фирменных или авторизованных сервисных центрах «Ро- берт Бош».
ПРЕДУПРЕЖДЕНИЕ! Использование контрафактной продукции опасно в эксплуатации, может привести к ущербу для Вашего здоровья. Изготовление и распространение контрафактной продукции преследуется по Закону в административном и уголовном порядке.
Россия
Уполномоченная изготовителем организация:
ООО «Роберт Бош»
Вашутинское шоссе, вл. 24
141400, г.Химки, Московская обл.
Россия
Тел.: 8 800 100 8007 (звонок по России бесплатный)
E-Mail: info.powertools@ru.bosch.com
Полную и актуальную информацию о расположении сервисных центров и приёмных пунктов Вы можете получить:
- на официальном сайте www.bosch-pt.ru
- либо по телефону справочно - сервисной службы Bosch 8 800 100 8007 (звонок по России бесплатный)
Беларусь
ИП «Роберт Бош» ООО
Сервисный центр по обслуживанию электроинструмента ул. Тимирязева, 65А-020
220035, г. Минск
Беларусь
Тел.: +375 (17) 254 78 71
Тел.: +375 (17) 254 79 15/16
Факс: +375 (17) 254 78 75
E-Mail: pt-service.by@bosch.com
Официальный сайт: www.bosch-pt.by
Казахстан
ТОО «Роберт Бош»
Сервисный центр по обслуживанию электроинструмента
г. Алматы
Казахстан
050050
пр. Райымбека 169/1
уг. ул. Коммунальная
Тел.: +7 (727) 232 37 07
Факс: +7 (727) 233 07 87
E-Mail: info.powertools.ka@bosch.com
Официальный сайт: www.bosch.kz; www.bosch-pt.kz
Утилизация
Отслужившие свой срок электроинструменты, принадлежности и упаковку следует сдавать на экологически чистую рекуперацию отходов.
Не выбрасывайте электроинструменты в бытовой мусор!
Только для стран-членов ЕС:
Согласно Европейской Директиве 2012/19/EU о старых электрических и электронных инструментах и приборах и адекватному предписанию национального права, отслужившие свой срок электроинструменты должны отдельно соби-
раться и сдаваться на экологически чистую утилизацию.
Возможны изменения.
