Producttype	Boormachine met slag (hamerboor)
Merk	Bosch
Model	GBH 3-28 DFR (GBH 328 DFR)
Nominaal opgenomen vermogen	800 W
Aantal slagen	0 - 4000 min⁻¹
Individuele slagkracht (EPTA 05/2009)	3,2 J
Onbelast toerental	0 - 900 t/min
Gereedschapopname	SDS-plus
Wisselbare boorkop	Snelspanboorkop en SDS-plus boorkop (meegeleverd)
Max. boordiameter (beton)	28 mm
Max. boordiameter (staal)	13 mm
Max. boordiameter (hout)	30 mm
Gewicht (volgens EPTA 01:2014)	3,6 kg
Beschermingsklasse	II (dubbele isolatie)
Geluidsdrukniveau	91 dB(A)
Geluidsintensiteitsniveau	102 dB(A)
Trillingen (beton boren)	13 m/s² (onzekerheid K=2 m/s²)
Functies	Boren met slag, boren zonder slag, beitelen, Vario-Lock (36 beitelstanden)
Draairichting	Rechts / links
Toerentalregeling	Elektronisch variabel (via schakelaardruk)
Stop van rotatie/slag	Ja
Extra handgreep	Ja, verstelbaar (isolerende greepplaats)
Diepte-aanslag	Ja, instelbaar
Stofkap	Ja, op de gereedschapopname
Onderhoud	Reinig de ventilatieopeningen, vervang de stofkap indien beschadigd, reinig de gereedschapopname na elk gebruik

Veelgestelde vragen - GBH 328 DFR BOSCH

Hoe vervang ik de boorkop op de GBH 3-28 DFR?

Om de wisselbare boorkop te vervangen, trek de vergrendelring (6) stevig naar achter en verwijder de boorkop. Om een nieuwe boorkop te plaatsen, reinig en licht invetten het uiteinde, plaats het in de houder (18) en draai het licht tot het hoorbaar vastklikt.

Welke soorten gereedschap kan ik met deze hamerboor gebruiken?

SDS-plus gereedschap wordt gebruikt voor boren met slag en beitelen. Voor boren zonder slag (hout, metaal, keramiek) of schroeven gebruikt u een snelspanboorkop of tandkroonboorkop met cilindrische schachtboren.

Hoe stel ik de boordiepte in?

Druk op de toets (10) en plaats de diepte-aanslag (11) in de extra handgreep. Trek de aanslag uit tot de afstand tussen de boorpunt en de aanslagpunt overeenkomt met de gewenste diepte X.

Hoe selecteer ik de werkingsmodus (boren, beitelen, Vario-Lock)?

Druk op de ontgrendelingsknop (8) en draai de stop van rotatie/slag (9) naar de gewenste stand: boren met slag, boren zonder slag, Vario-Lock om de beitelpositie in te stellen, of beitelen. Wijzig alleen van modus wanneer het gereedschap is uitgeschakeld.

Hoe gebruik ik de Vario-Lock functie?

Monteer de beitel in de gereedschapopname, draai de keuzeschakelaar naar de stand Vario-Lock, draai de gereedschapopname naar de gewenste positie (36 posities mogelijk), zet de schakelaar vervolgens terug naar de stand beitelen om te vergrendelen.

Wat te doen bij het vastlopen van de boor?

Het gereedschap is uitgerust met een overbelastingskoppeling die de aandrijving onderbreekt bij vastlopen. Houd het gereedschap stevig met beide handen vast en neem een stabiele houding aan. Schakel het gereedschap onmiddellijk uit en maak de boor los.

Hoe onderhoud ik de stofkap?

De stofkap (4) beschermt de gereedschapopname. Vervang deze onmiddellijk indien beschadigd. Laat deze vervanging uitvoeren door een erkend Bosch servicecentrum om veiligheidsrisico's te voorkomen.

Kan ik cilindrische boren zonder SDS-plus gebruiken voor boren met slag?

Nee, gebruik nooit gereedschap zonder SDS-plus voor boren met slag of beitelen. Ze kunnen de boorkop en het gereedschap beschadigen. Gebruik ze alleen voor boren zonder slag.

Hoe reinig ik het gereedschap?

Voor reiniging, trek de stekker uit het stopcontact. Reinig de ventilatieopeningen om oververhitting te voorkomen. Reinig de gereedschapopname na elk gebruik. Vervang de stofkap indien nodig.

Waar vind ik het artikelnummer voor reserveonderdelen?

Het tiencijferige artikelnummer staat op het typeplaatje van het product. Gebruik het om reserveonderdelen te bestellen op de Bosch website of neem contact op met de klantenservice.

GEBRUIKSAANWIJZING GBH 328 DFR BOSCH

Veiligheidsvoorschriften

Algemene veiligheidswaarschuwingen voor elektrische gereedschappen

WAARSCHUWING Lees alle veiligheidswaarschuwingen en alle voor-

schriften. Als de waarschuwingen en voorschriften niet worden opgevolgd, kan dit een elektrische schok, brand of ernstig letsel tot gevolg hebben.

Bewaar alle waarschuwingen en voorschriften voor toekomstig gebruik.

Het in de waarschuwingen gebruikte begrip „elektrisch gereedschap“ heeft betrekking op elektrische gereedschappen voor gebruik op het stroomnet (met netsnoer) en op elektrische gereedschappen voor gebruik met een accu (zonder netsnoer).

Veiligheid van de werkomgeving

Houd uw werkomgeving schoon en goed verlicht. Een rommelige of onverlichte werkomgeving kan tot ongevalen leiden.
▶ Werk met het elektrische gereedschap niet in een omgeving met explosiegevaar waarin zich brandbare vloeistoffen, brandbare gassen of brandbaar stof bevinden. Elektrische gereedschappen veroorzaken vonken die het stof of de dampen tot ontsteking kunnen brengen.
Houd kinderen en andere personen tijdens het gebruik van het elektrische gereedschap uit de buurt. Wanneer u wordt afgeleid, kunt u de controle over het gereedschap verliezen.

Elektrische veiligheid

De aansluitstekker van het elektrische gereedschap moet in het stopcontact passen. De stekker mag in geen geval worden veranderd. Gebruik geen adapterstekkers in combinatie met geaarde elektrische gereedschappen. Onveranderde stekkers en passende stopcontacten beperken het risico van een elektrische schok.
▶ Voorkom aanraking van het lichaam met geaarde oppervlakken, bijvoorbeeld van buizen, verwarmingen, fornuizen en koelkasten. Er bestaat een verhoogd risico door een elektrische schok wanneer uw lichaam geaard is.
Houd het gereedschap uit de buurt van regen en vocht. Het binnendringen van water in het elektrische gereedschap vergroot het risico van een elektrische schok.
- Gebruik de kabel niet voor een verkeerd doel, om het elektrische gereedschap te dragen of op te hangen of om de stekker uit het stopcontact te trekken. Houd de kabel uit de buurt van hitte, olie, scherpe randen en bewegende gereedschapdelen. Beschadigde of in de war geraakte kabels vergroten het risico van een elektrische schok.

50 | Nederlands

Wanneer u buitenshuis met elektrisch gereedschap werkt, dient u alleen verlengkabels te gebruiken die voor gebruik buitenshuis zijn goedgekeurd. Het gebruik van een voor gebruik buitenshuis geschikte verlengkabel beperkt het risico van een elektrische schok.
Als het gebruik van het elektrische gereedschap in een vochtige omgeving onvermijdelijk is, dient u een aardlekschakelaar te gebruiken. Het gebruik van een aardlekschakelaar vermindert het risico van een elektrische schok.

Veiligheid van personen

Wees alert, let goed op wat u doet en ga met verstand te werk bij het gebruik van het elektrische gereedschap. Gebruik geen elektrisch gereedschap wanneer u moe bent of onder invloed staat van drugs, alcohol of medicijnen. Een moment van onoplettendheid bij het gebruik van het elektrische gereedschap kan tot ernstige verwondingen leiden.
Draag persoonlijke beschermende uitrusting. Draag altijd een veiligheidsbril. Het dragen van persoonlijke beschermende uitrusting zoals een stofmasker, slipvaste werkschoenen, een veiligheidshelm of gehoorbescherming, afhankelijk van de aard en het gebruik van het elektrische gereedschap, vermindert het risico van verwondingen.
▶ Voorkom per ongeluk inschakelen. Controleer dat het elektrische gereedschap uitgeschakeld is voordat u de stekker in het stopcontact steekt of de accu aansluit en voordat u het gereedschap oppakt of draagt. Wanneer u bij het dragen van het elektrische gereedschap uw vinger aan de schakelaar hebt of wanneer u het gereedschap ingeschakeld op de stroomvoorziening aansluit, kan dit tot ongevallen leiden.
▶ Verwijder instelgereedschappen of schroefsleutels voordat u het elektrische gereedschap inschakelt. Een instelgereedschap of sleutel in een draaiend deel van het gereedschap kan tot verwondingen leiden.
▶ Voorkom een onevenwichtige lichaamshouding. Zorg ervoor dat u stevig staat en steeds in evenwicht blijft. Daardoor kunt u het elektrische gereedschap in onverwachte situaties beter onder controle houden.
Draag geschikte kleding. Draag geen loshangende kleding of sieraden. Houd haren, kleding en handschoenen uit de buurt van bewegende delen. Loshangende kleding, lange haren en sieraden kunnen door bewegende delen worden meegenomen.
Wanneer stofafzuigings- of stofopvangvoorzieningen kunnen worden gemonteerd, dient u zich ervan te verzekeren dat deze zijn aangesloten en juist worden gebruikt. Het gebruik van een stofafzuiging beperkt het gevaar door stof.

Zorgvuldige omgang met en zorgvuldig gebruik van elektrische gereedschappen

▶ Overbelast het gereedschap niet. Gebruik voor uw werkzaamheden het daarvoor bestemde elektrische gereedschap. Met het passende elektrische gereedschap

werkt u beter en veiliger binnen het aangegeven capaciteitsbereik.

• Gebruik geen elektrisch gereedschap waarvan de schakelaar defect is. Elektrisch gereedschap dat niet meer kan worden in- of uitgeschakeld, is gevaarlijk en moet worden gerepareerd.
  ▶ Trek de stekker uit het stopcontact of neem de accu uit het elektrische gereedschap voordat u het gereedschap instelt, toebehoren wisselt of het gereedschap weglegt. Deze voorzorgsmaatregel voorkomt onbedoeld starten van het elektrische gereedschap.
  Bewaar niet-gebruikte elektrische gereedschappen buiten bereik van kinderen. Laat het gereedschap niet gebruiken door personen die er niet mee vertrouwd zijn en deze aanwijzingen niet hebben gelezen. Elektrische gereedschappen zijn gevaarlijk wanneer deze door onervaren personen worden gebruikt.
  Verzorg het elektrische gereedschap zorgvuldig. Controleer of bewegende delen van het gereedschap correct functioneren en niet vastklemmen en of onderdelen zodanig gebroken of beschadigd zijn dat de werking van het elektrische gereedschap nadelig wordt beïnvloed. Laat deze beschadigde onderdelen voor het gebruik repareren. Veel ongevallen hebben hun oorzaak in slecht onderhouden elektrische gereedschappen.
  Houd snijdende inzetgereedschappen scherp en schoon. Zorgvuldig onderhouden snijdende inzetgereedschappen met scherpe snijkanten klemmen minder snel vast en zijn gemakkelijker te geleiden.
• Gebruik elektrisch gereedschap, toebehoren, inzetgereedschappen en dergelijke volgens deze aanwijzingen. Let daarbij op de arbeidsomstandigheden en de uit te voeren werkzaamheden. Het gebruik van elektrische gereedschappen voor andere dan de voorziene toepassingen kan tot gevaarlijke situaties leiden.

Service

Laat het elektrische gereedschap alleen repareren door gekwalificeerd en vakkundig personeel en alleen met originele vervangingsonderdelen. Daarmee wordt gewaarborgd dat de veiligheid van het gereedschap in stand blijft.

Veiligheidsvoorschriften voor hamers

▶ Draag een gehoorbescherming. De blootstelling aan la-waai kan gehoorverlies tot gevolg hebben.
- Gebruik extra grepen als deze bij het elektrische gereedschap geleverd worden. Het verlies van de controle kan tot verwondingen leiden.
Houd het gereedschap aan de geïsoleerde greepvlakken vast als u werkzaamheden uitvoert waarbij het inzetgereedschap of de schroef verborgen stroomleidingen of de eigen stroomkabel kan raken. Contact met een onder spanning staande leiding kan ook metalen delen van het gereedschap onder spanning zetten en tot een elektrische schok leiden.

Nederlands | 51

- Gebruik een geschikt detectieapparaat om verborgen stroom-, gas- of waterleidingen op te sporen of raadpleeg het plaatselijke energie- of waterleidingbedrijf.

Contact met elektrische leidingen kan tot brand of een elektrische schok leiden. Beschadiging van een gasleiding kan tot een explosie leiden. Breuk van een waterleiding veroorzaakt materiële schade en kan een elektrische schok veroorzaken.

Houd het elektrische gereedschap tijdens de werkzaamheden stevig met beide handen vast en zorg ervoor dat u stevig staat. Het elektrische gereedschap wordt met twee handen veiliger geleid.
Zet het werkstuk vast. Een met spanvoorzieningen of een bankschroef vastgehouden werkstuk wordt beter vastgehouden dan u met uw hand kunt doen.
Wacht tot het elektrische gereedschap tot stilstand is gekomen voordat u het neerlegt. Het inzetgereedschap kan vasthaken en dit kan tot het verlies van de controle over het elektrische gereedschap leiden.

Product- en vermogensbeschrijving

Lees alle veiligheidswaarschuwingen en alle voorschriften. Als de waarschuwingen en voorschriften niet worden opgevolgd, kan dit een elektrische schok, brand of ernstig letsel tot gevolg hebben.

Vouw de uitvouwbare pagina met de afbeelding van het gereedschap open en laat deze pagina opengevouwen terwijl u de gebruiksaanwijzing leest.

Gebruik volgens bestemming

Het elektrische gereedschap is bestemd om te hameren in beton, baksteen en steen en voor lichte hakwerkzaamheden. Het is eveneens geschikt voor boorwerkzaamheden zonder slag in hout, metaal, keramiek en kunststof. Elektrische gereedschappen met elektronische regeling en rechts-/links-draaien zijn ook geschikt voor het in- en uitdraaien van schroeven.

Afgebeelde componenten

De componenten zijn genummerd zoals op de afbeelding van het elektrische gereedschap op de pagina met afbeeldingen.

1 Snelspanboorhouder(GBH 3-28 DFR)
2 SDS-plus wisselboorhouder (GBH 3-28 DFR)
3 SDS-plus gereedschapopname
4 Stofbeschermkap
5 Vergrendelingshuls
6 Vergrendelingsring wisselboorhouder (GBH3-28 DFR)
7 Aan/uit-schakelaar
8 Ontgrendelingsknop voor slagstop-/draaistopschakelaar
9 Slagstop-/draaistopschakelaar
10 Knop voor instelling van de diepteaanslag
11 Diepteaanslag
12 Extra handgreep (geïsoleerd greepvlak)

13 Draairichtingschakelaar
14 Handgreep (geïsoleerd greepvlak)
15 Borgschroef voor tandkransboorhouder*
16 Tandkransboorhouder*
17 SDS-plus opnameschacht voor boorhouder*
18 Boorhouderopname (GBH 3-28 DFR)
19 Kengroeven
20 Voorste huls van de snelspanboorhouder (GBH 3-28 DFR)
21 Vasthoudring van de snelspanboorhouder (GBH 3-28 DFR)
22 Afzuigopening zuigmond*
23 Klemschroef zuigmond*
24 Diepteaanslag zuigmond*
25 Telescoopbuis zuigmond*
26 Vleugelschroef zuigmond*
27 Geleidingsbuis zuigmond*
28 Betonboor met SDS-plus opnameschacht*

* Niet elk afgebeeld en beschreven toebehoren wordt standaard meegeleverd. Het volledige toebehoren vindt u in ons toebehorenprogramma.

Informatie over geluid en trillingen

Geluidsemissiewaarden vastgesteld volgens EN 60745-2-6.

Het A-gewogen geluidsniveau van het elektrische gereedschap bedraagt kenmerkend: geluidsdrukniveau 91 dB(A); geluidsvermogenniveau 102 dB(A). Onzekerheid K = 3 dB.

Draag een gehoorbescherming.

GBH 3-28 DRE:

Totale trillingswaarden a_n (vectorsom van drie richtingen) en onzekerheid K bepaald volgens EN 60745-2-6:

Hameren in beton: a_h=14,5m/s^2,K=1,6m/s^2

Hakken: a_n = 10m / s^2, K = 1,5m / s^2

Boren in metaal: a_n<2,5m/s^2,K=1,5m/s^2

In- en losdraaien van schroeven: a_n<2,5m/s^2,K=1,5m/s^2

GBH 3-28 DFR:

Totale trillingswaarden a_n (vectorsom van drie richtingen) en onzekerheid K bepaald volgens EN 60745-2-6:

Hameren in beton: a_b=13m/s^2, K=2m/s^2

Hakken: a_n = 9,5m / s^2,K = 1,5m / s^2

Boren in metaal: a_n<2,5m/s^2,K=1,5m/s^2

In- en losdraaien van schroeven: a_n<2,5m/s^2,K=1,5m/s^2

GBH 3-28 DRE/GBH 3-28 DFR:

Het in deze gebruiksaanwijzing vermelde trillingsniveau is gemeten met een volgens EN 60745 genormeerde meetmethode en kan worden gebruikt om elektrische gereedschappen met elkaar te vergelijken. Het is ook geschikt voor een voorlopige inschatting van de trillingsbelasting.

Het aangegeven trillingsniveau representeert de voornaamste toepassingen van het elektrische gereedschap. Als echter het elektrische gereedschap wordt gebruikt voor andere toepassingen, met verschillende accessoire, met afwijkende inzetgereedschappen of onvoldoende onderhoud, kan het trillingsniveau afwijken. Dit kan de trillingsbelasting gedurende de gehele arbeidsperiode duidelijk verhogen.

52 | Nederlands

Voor een nauwkeurige schatting van de trillingsbelasting moet ook rekening worden gehouden met de tijd waarin het gereedschap uitgeschakeld is, of waarin het gereedschap wel loopt, maar niet werkelijk wordt gebruikt. Dit kan de trillingsbelasting gedurende de gehele arbeidsperiode duidelijk verminderen.

Leg aanvullende veiligheidsmaatregelen ter bescherming van de bediener tegen het effect van trillingen vast, zoals: Onderhoud van elektrische gereedschappen en inzetgereedschappen, warm houden van de handen, organisatie van het arbeidsproces.

Technische gegevens

Boorhamer		GBH 3-28 DRE	GBH 3-28 DFR
Productnummer		3 611 B3A 0..	3 611 B4A 0..
Toerentalregeling		●	●
Draaistop		●	●
Rechts- en linksdraaien		●	●
Wisselboorhouder		- ●
Opgenomen vermogen	W	8	0
Aantal slagen	min^-1	0-4000	0-4000
Slagkracht overeenkomstig EPTA-Procedure 05/2009	J	3	,
Toerental	min^-1	0-900	0-900
Gereedschapopname		SDS-plus SDS-plus
Diameter ashals	mm	50	50
Toegestane boordiameter max.:(zie ook pagina 52)
- Beton*	mm	28	28
- Metselwerk (met holle boorkroon)	mm	82	82
- Staal	mm	13	13
- Hout	mm	30	30
Gewicht volgens EPTA-Procedure 01:2014	kg	3,5	3,6
Isolatieklasse		☐/II	☐/II

*met holle boorkroon niet geschikt
De gegevens gelden voor nominale spanningen [U] 230 V. Bij afwijkende spanningen en bij per land verschillende uitvoeringen kunnen deze gegevens afwijken.

Montage

- Trek altijd voor werkzaamheden aan het elektrische gereedschap de stekker uit het stopcontact.

Extra handgreep

- Gebruik het elektrische gereedschap alleen met de extra handgreep 12.

Extra handgreep draaien (zie afbeelding A)

U kunt de extra handgreep 12 naar wens draaien voor een veilige houding tijdens de werkzaamheden zonder vermoeidheid.

- Draai het onderste greepstuk van de extra handgreep 12 tegen de wijzers van de klok in en zet de extra handgreep 12 in de gewenste stand. Vervolgens draait u het onderste greepstuk van de extra handgreep 12 met de wijzers van de klok mee weer vast.

Let erop dat de spanband van de extra handgreep in de daar- voor bedoelde groef op het machinehuis ligt.

Boordiepte instellen (zie afbeelding B)

Met de diepteaanslag 11 kan de gewenste boordiepte X worden vastgelegd.

- Druk op de knop voor de instelling van de diepteaanslag 10 en zet de diepteaanslag in de extra handgreep 12. De ribbels op de diepteaanslag 11 moeten naar onderen wijzen.

- Duw het SDS-plus inzetgereedschap tot aan de aanslag in de SDS-plus gereedschapopname 3. De beweegbaarheid van het SDS-plus gereedschap kan anders tot een verkeerde instelling van de boordiepte leiden.

- Trek de diepteaanslag zo ver naar buiten dat de afstand tussen de punt van de boor en de punt van de diepteaanslag overeenkomt met de gewenste boordiepte X.

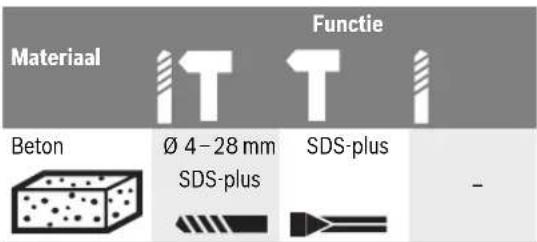

Boorhouder en inzetgereedschap kiezen

Materiaal T T Functie Beton Ø 4 - 28 mm SDS-plus SDS-plus -

Nederlands | 53

Materiaal	T	T	I
Metselwerk	Ø 40-82 mm SDS-plus	SDS-plus	-
Staal	-	-	Ø -13 mm SDS-plus
Hout	-	-	Ø -30 mm SDS-plus

Voor hamerboor- en hakwerkzaamheden heeft u SDS-plus inzetgereedschappen nodig, die in de SDS-plus boorhouder worden geplaatst.

Voor boorwerkzaamheden zonder slag in hout, metaal, keramiek en kunststof en voor het in- en uitdraaien van schroeven worden inzetgereedschappen zonder SDS-plus (bijv. boren met cilindrische schacht) gebruikt. Voor deze inzetgereedschappen heeft u een snelspanboorhouder of tandkransboorhouder nodig.

GBH 3-28 DFR: De SDS-plus boorhouder 2 kunt u gemakkelijk vervangen door de meegeleverde snelspanboorhouder 1.

Tandkransboorhouder vervangen (GBH 3-28 DRE)

Voor werkzaamheden met inzetgereedschap zonder SDS-plus (bijvoorbeeld boren met cilindrische schacht) moet u een geschikte boorhouder monteren (tandkrans- of snelspan-boorhouder, toebehoren).

Tandkransboorhouder monteren (zie afbeelding C)

- Schroef de SDS-plus opnameschacht 17 in een tandkransboorhouder 16. Borg de tandkransboorhouder 16 met de borgschroef 15. Let erop dat de borgschroef een linkse schroefdraad heeft.

Tandkransboorhouder inzetten (zie afbeelding C)

- Reinig het insteekeinde van de opnameschacht en smeer het licht met vet.

- Zet de tandkransboorhouder met de opnameschacht draaiend in de gereedschapopname tot deze automatisch wordt vergrendeld.

- Controleer de vergrendeling door aan de tandkransboorhouder te trekken.

Tandkransboorhouder verwijderen

- Duw de vergrendelingshuls 5 naar achteren en verwijder de tandkransboorhouder 16.

Wisselboorhouder verwijderen of inzetten (GBH 3-28 DFR)

Wisselboorhouder verwijderen (zie afbeelding D)

- Trek de vergrendelingsring 6 van de wisselboorhouder naar achteren, houd de ring in deze stand vast en trek de SDS-plus wisselboorhouder 2 of de snelspanboorhouder 1 naar voren los.

Bescherm de wisselboorhouder tegen vuil worden nadat u deze hebt verwijderd.

Wisselboorhouder inzetten (zie afbeelding E)

• Gebruik alleen de modelspecifieke originele uitvoering en let daarbij op het aantal kengroeven 19. Alleen boorhouders met twee of drie kengroeven zijn toegestaan. Als een voor dit elektrische gereedschap ongeschikte boorhouder wordt gebruikt, kan het inzetgereedschap tijdens het gebruik uit de boorhouder vallen.
• Reinig de wisselboorhouder voor het inzetten en smeer de schacht licht met vet.
• Grijp de SDS-plus wisselboorhouder 2 of de snelspan-boorhouder 1 met uw hele hand vast. Duw de wisselboor-houder draaiend op de boorhouderopname 18 tot u een duidelijk klikgeluid hoort.
• De wisselboorhouder wordt automatisch vergrendeld. Controleer de vergrendeling door aan de wisselboorhouder te trekken.

Inzetgereedschap wisselen

De stofbeschermkap 4 voorkomt zoveel mogelijk het binnendringen van boorstof in de gereedschapopname tijdens het gebruik. Let er bij het inzetten van het inzetgereedschap op dat de stofbeschermkap 4 niet wordt beschadigd.

▶ Een beschadigde stofbeschermkap moet onmiddellijk worden vervangen. Geadviseerd wordt, dit door een klantenservice te laten doen.

SDS-plus inzetgereedschap inzetten (zie afbeelding F)

Met de SDS-plus boorhouder kunt u het inzetgereedschap eenvoudig en gemakkelijk zonder hulpgereedschap wisselen.

• GBH 3-28 DFR: Zet de SDS-plus wisselboorhouder 2 in.
• Reinig de schacht van het inzetgereedschap en smeer het licht met vet.
• Zet het inzetgereedschap draaiend in de gereedschapopname tot het automatisch wordt vergrendeld.
• Controleer de vergrendeling door aan het inzetgereedschap te trekken.

Het SDS-plus inzetgereedschap is systeemafhankelijk vrij beweegbaar. Daardoor ontstaat bij onbelast lopen een rondloopafwijking. Dit heeft geen effect op de nauwkeurigheid van het boorgat, omdat de boor zich bij het boren zelf centreert.

SDS-plus inzetgereedschap verwijderen (zie afbeelding G)

- Duw de vergrendelingshuls 5 naar achteren en verwijder het inzetgereedschap.

54 | Nederlands

Inzetgereedschappen zonder SDS-plus inzetten (GBH 3-28 DRE)

Opmerking: Gebruik inzetgereedschap zonder SDS-plus niet voor hamerboor- of hakwerkzaamheden. Inzetgereedschap zonder SDS-plus en uw boorhouder worden anders bij hamerboor- of hakwerkzaamheden beschadigd.

• Zet een tandkransboorhouder 16 in (zie „Tandkransboorhouder vervangen“, pagina 53).
• Open de tandkransboorhouder 16 door deze te draaien, totdat het gereedschap kan worden ingezet. Zet het gereedschap in.
• Steek de boorhoudersleutel in de daarvoor bedoelde boorgaten van de tandkransboorhouder 16 en span het ingezetgereedschap gelijkmatig vast.
• Draai de slagstop-/draaistopschakelaar 9 in de stand „Bo-ren”.

Inzetgereedschappen zonder SDS-plus verwijderen (GBH 3-28 DRE)

- Draai de huls van de tandkransboorhouder 16 met behulp van de boorhoudersleutel tegen de wijzers van de klok in tot het inzetgereedschap kan worden verwijderd.

Inzetgereedschappen zonder SDS-plus inzetten (GBH 3-28 DFR) (zie afbeelding H)

Opmerking: Gebruik inzetgereedschap zonder SDS-plus niet voor hamerboor- of hakwerkzaamheden. Inzetgereedschap zonder SDS-plus en uw boorhouder worden anders bij hamerboor- of hakwerkzaamheden beschadigd.

• Zet de snelspanboorhouder 1 in.
• Houddevasthoudring 21 van o vast. Open de gereedschapopname door aan de voorste huls 20 te draaien tot het gereedschap kan worden ingezet. Houd de vasthoudring 21 vast en draai de voorste huls 20 stevig in de richting van de pijl tot een duidelijk ratelgeluid te horen is.

- Controleer of het inzetgereedschap stevig vastzit door eraan te trekken.

Opmerking: Als de gereedschapopname tot aan de aanslag geopend is, kan bij het dichtdraaien van de gereedschapopname het ratelgeluid te horen zijn en sluit de gereedschapopname niet.

Draai in dit geval de voorste huls 20 eenmaal tegen de richting van de pijl in. Vervolgens kan de gereedschapopname worden gesloten.

- Draai de slagstop-/draaistopschakelaar 9 in de stand „Bo-ren”.

Inzetgereedschappen zonder SDS-plus verwijderen (GBH 3-28 DFR) (zie afbeelding I)

- Houddevasthoudring 21 van o vast. Open de gereedschapopname door aan de voorste huls 20 in de richting van de pijl te draaien tot het gereedschap kan worden verwijderd.

Stofafzuiging met zuigmond (toebehoren)

Stof van materialen zoals loodhoudende verf, enkele houtsoorten, mineralen en metaal kunnen schadelijk voor de gezondheid zijn. Aanraking of inademing van stof kan leiden tot allergische reacties en/of ziekten van de ademwegen van de gebruiker of personen die zich in de omgeving bevinden. Bepaalde soorten stof, bijvoorbeeld van eiken- en beukenhout, gelden als kankerverwekkend, in het bijzonder in combinatie met toevoegingsstoffen voor houtbehandeling (chromaat en houtbeschermingsmiddelen). Asbesthoudend materiaal mag alleen door bepaalde vakmensen worden bewerkt.

- Gebruik indien mogelijk een voor het materiaal geschikte stofafzuiging.

- Zorg voor een goede ventilatie van de werkplek.

- Er wordt geadviseerd om een ademmasker met filterklasse P2 te dragen.

Neem de in uw land geldende voorschriften voor de te bewerken materialen in acht.

▶ Voorkom ophoping van stof op de werkplek. Stof kan gemakkelijk ontbranden.

Zuigmond monteren (zie afbeelding J)

Voor de stofafzuiging is een zuigmond (toebehoren) nodig. Bij het boren veert de zuigmond terug, zodat de kop van de zuigmond altijd dicht tegen de ondergrond wordt gehouden.

- Druk op de knop voor de diepteaanslaginstelling 10 en verwijder de diepteaanslag 11. Druk opnieuw op de knop 10 els not de zuiderond van voren in de extra handgreep 12.

- Sluit een afzuigslang (diameter 19 mm, toebehoren) aan op de afzuigopening 22 van de zuigmond. De stofzuiger moet geschikt zijn voor het te bewerken materiaal.

- Gebruik bij het afzuigen van voor de gezondheid bijzonder gevaarlijk, kankerverwekkend of droog stof een speciale zuiger.

Boordiepte op zuigmond instellen (zie afbeelding K)

U kunt de gewenste boordiepte X ook instellen als de zuigmond gemonteerd is.

- Duw het SDS-plus inzetgereedschap tot aan de aanslag in de SDS-plus gereedschapopname 3. De beweegbaarheid van het SDS-plus gereedschap kan anders tot een verkeerde instelling van de boordiepte leiden.

- Draai de vleugelschroef 26 op de zuigmond los.

- Plaats het elektrische gereedschap zonder het in te schakelen stevig op de plaats waar moet worden geboord. Het SDS-plus inzetgereedschap moet daarbij het oppervlak ra-ken

- Verschuif de geleidingsbuis 27 van de zuigmond zo in zijn houder dat de zuigmondkop het oppervlak waarin moet worden geboord raakt. Schuif de geleidingsbuis 27 niet verder over de telescoopbuis 25 dan nodig, zodat een zo groot mogelijk gedeelte van de schaalverdeling op de telescoopbuis 25 zichtbaar blijft.

- Draai de vleugelschroef 26 weer vast. Draai de klem-schroef 23 op de diepteaanslag van de zuigmond los.

Nederlands | 55

• Verschuif de diepteaanslag 24 zodanig op de telescoop-buis 25, dat de in de afbeelding getoonde afstand X met de door u gewenste boordiepte overeenkomt.
• Draaide klemschroef 23 in deze stand

Gebruik

Ingebruikneming

Let op de netspanning! De spanning van de stroombron moet overeenkomen met de gegevens op het typeplaatje van het elektrische gereedschap. Met 230 V aangeduide elektrische gereedschappen kunnen ook met 220 V worden gebruikt.

Functie instellen

Met de slagstop-/draaistopschakelaar 9 kiest u de functie van het elektrische gereedschap.

Opmerking: Wijzig de functie alleen wanneer het elektrische gereedschap uitgeschakeld is. Anders kan het elektrische gereedschap beschadigd raken.

- Als u de functie wilt veranderen, drukt u op de ontgrendelingsknop 8 en draait u de slagstop-/draaistopschakelaar 9 in de gewenste stand tot deze hoorbaar vastklikt.

Positie voor hamerboorwerkzaamheden in beton of steen

Positie voor boorwerkzaamheden zonder slag in hout, metaal, keramiek en kunststof en voor het in- en losdraaien van schroeven

Positie Vario-Lock voor het verstellen van de hakpositie

In deze stand klikt de slagstop-/draaistopschakelaar 9 niet vast.

Positie voor beitelen

Draairichting instellen

Met de draairichtingomschakelaar 13 kunt u de draairichting van het elektrische gereedschap wijzigen.

Bedien de draairichtingomschakelaar 13 alleen als het elektrische gereedschap stilstaat.
Rechtsdraaien: Duw de draairichtingomschakelaar 13 tot deze niet meer verder kan in stand
Linksdraaien: Duw de draairichtingomschakelaar 13 tot deze niet meer verder kan in stand

Zet de draairichting voor hamerboor-, boor- en hakwerkzaamheden altijd op rechtsdraaien.

In- en uitschakelen

Om energie te besparen, schakelt u het elektrische gereedschap alleen in wanneer u het gebruikt.

Ais u het elektrische gereedschap wilt inschakelen drukt u op de aan/uit-schakelaar 7.

- Als u het gereedschap wilt uitschakelen laat u de aan/uitschakelaar 7 los.

Toerental of aantal slagen instellen

U kunt het toerental of aantal slagen van het ingeschakelde elektrische gereedschap traploos regelen naarmate u de aan/uit-schakelaar 7 indrukt.

Lichte druk op de aan/uit-schakelaar 7 heeft een lager toerental of aantal slagen tot gevolg. Met toenemende druk wordt het toerental of het aantal slagen hoger.

Overbelastingskoppeling

Als het inzetgereedschap vastklemt of vasthaakt, wordt de aandrijving van de uitgaande as onderbroken. Houd, vanwege de daarbij optredende krachten, het elektrische gereedschap altijd met beide handen goed vast en zorg ervoor dat u stevig staat.
▶ Schakel het elektrische gereedschap uit en maak het inzetgereedschap los als het elektrische gereedschap blokkeert. Er ontstaan grote reactiemomenten als u de machine inschakelt terwijl het boorgereedschap geblokkeerd is.

Tips voor de werkzaamheden

▶ Trek altijd voor werkzaamheden aan het elektrische gereedschap de stekker uit het stopcontact.
Houd het gereedschap aan de geïsoleerde greepvlakken vast als u werkzaamheden uitvoert waarbij het inzetgereedschap of de schroef verborgen stroomleidingen of de eigen stroomkabel kan raken. Contact met een onder spanning staande leiding kan ook metalen delen van het gereedschap onder spanning zetten en tot een elektrische schok leiden.

Hakstand veranderen (Vario-Lock)

U kunt de beitel in 36 standen vergrendelen. Daardoor kunt u telkens de optimale werkstand innemen.

• Zet de beitel in de gereedschapopname.
• Draai de slagstop-/draaistopschakelaar 9 in de stand „Vario-Lock" (zie „Functie instellen“, pagina 55).
• Draai de gereedschapopname in de gewenste hakstand.
• Draai de slagstop-/draaistopschagereedschapopnamekelaar 9 in de stand „hakwerkzaamheden”. De is daarmee vergrendeld.
• Stel de draairichting voor hakwerkzaamheden in op rechtsdraaien.

Bits inzetten (zie afbeelding L)

Plaats het elektrische gereedschap alleen uitgeschakeld op de moer of schroef. Draaiende inzetgereedschappen kunnen uitglijden.

Voor het gebruik van bits heeft u een universele houder 28 met SDS-plus opnameschacht (toebehoren) nodig.

56 | Dansk

• Reinig het insteekeinde van de opnameschacht en smeer het licht met vet.
• Zet de universele houder draaiend in de gereedschapopname tot deze automatisch wordt vergrendeld.
• Controleer de vergrendeling door aan de universele houder te trekken.
• Plaats een bit in de universele houder. Gebruik alleen bits die bij de schroefkop passen.
• Draai de slagstop-/draaistopschakelaar 9 in de stand „Bo-ren”.
• Als u de universele houder wilt verwijderen, duwt u de vergrendelingshuls 5 naar achteren en neemt u de universele houder 28 uit de gereedschapopname.

Onderhoud en service

Onderhoud en reiniging

• Trek altijd voor werkzaamheden aan het elektrische gereedschap de stekker uit het stopcontact.
  Houd het elektrische gereedschap en de ventilatieopeningen altijd schoon om goed en veilig te werken.
  ▶ Een beschadigde stofbeschermkap moet onmiddellijk worden vervangen. Geadviseerd wordt, dit door een klantenservice te laten doen.

- Maak de gereedschapopname 3 na elk gebruik schoon.

Als de aansluitkabel moet worden vervangen, moeten deze werkzaamheden door Bosch of een erkende klantenservice voor Bosch elektrische gereedschappen worden uitgevoerd om veiligheidsrisico's te voorkomen.

Klantenservice en gebruiksadviezen

Onze klantenservice beantwoordt uw vragen over reparatie en onderhoud van uw product en over vervangingsonderdelen. Explosietekeningen en informatie over vervangingsonderdelen vindt u ook op:

www.bosch-pt.com

Het Bosch-team voor gebruiksadviezen helpt u graag bij vra- gen over onze producten en toebehoren.

Vermeld bij vragen en bestellingen van vervangingsonderde- len altijd het uit tien cijfers bestaande productnummer vol- gens het typeplaatje van het product.

Nederland

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

België

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

Afvalverwijdering

Elektrische gereedschappen, toebehoren en verpakkingen moeten op een voor het milieu verantwoorde wijze worden hergebruikt.

Gooi elektrische gereedschappen niet bij het huisvuil.

Alleen voor landen van de EU:

Volgens de Europese richtlijn 2012/19/EU over elektrische en elektronische oude apparaten en de omzetting van de richtlijn in nationaal recht moeten niet meer bruikbare elektrische gereedschappen apart worden ingezameld en op een voor het milieu verantwoorde wijze worden hergebruikt.

Wijzigingen voorbehouden.

Dansk
