Typ produktu	Wiertarka udarowa (młotowiertarka)
Marka	Bosch
Model	GBH 3-28 DFR (GBH 328 DFR)
Moc znamionowa pobierana	800 W
Liczba udarów	0 - 4000 min⁻¹
Siła pojedynczego udaru (EPTA 05/2009)	3,2 J
Prędkość obrotowa na biegu jałowym	0 - 900 tr/min
Uchwyt narzędziowy	SDS-plus
Wymienny uchwyt	Uchwyt szybkomocujący i uchwyt SDS-plus (w zestawie)
Maks. średnica wiercenia (beton)	28 mm
Maks. średnica wiercenia (stal)	13 mm
Maks. średnica wiercenia (drewno)	30 mm
Waga (zgodnie z EPTA 01:2014)	3,6 kg
Klasa ochronności	II (podwójna izolacja)
Poziom ciśnienia akustycznego	91 dB(A)
Poziom mocy akustycznej	102 dB(A)
Drgania (wiercenie w betonie)	13 m/s² (niepewność K=2 m/s²)
Funkcje	Wiercenie z udarem, wiercenie bez udaru, dłutowanie, Vario-Lock (36 pozycji dłuta)
Kierunek obrotów	Prawo / lewo
Regulacja prędkości	Elektroniczna, bezstopniowa (poprzez nacisk przełącznika)
Zatrzymanie obrotów / udaru	Tak
Dodatkowa rękojeść	Tak, obrotowa (powierzchnia chwytu izolująca)
Ogranicznik głębokości	Tak, regulowany
Osłona przeciwpyłowa	Tak, na uchwycie narzędziowym
Konserwacja	Czyścić otwory wentylacyjne, wymienić osłonę przeciwpyłową w razie uszkodzenia, czyścić uchwyt narzędziowy po każdym użyciu

Często zadawane pytania - GBH 328 DFR BOSCH

Jak wymienić uchwyt w młotowiertarce GBH 3-28 DFR?

Aby wymienić wymienny uchwyt, pociągnij mocno pierścień blokujący (6) do tyłu i wyjmij uchwyt. Aby zamontować nowy uchwyt, oczyść i lekko nasmaruj końcówkę, a następnie włóż go do mocowania (18) lekko obracając, aż usłyszysz zatrzaśnięcie.

Jakie rodzaje narzędzi mogę stosować z tą młotowiertarką?

Narzędzia SDS-plus są używane do wiercenia z udarem i dłutowania. Do wiercenia bez udaru (drewno, metal, ceramika) lub wkręcania użyj uchwytu szybkomocującego lub zębatego z wiertłami z trzonkiem cylindrycznym.

Jak ustawić głębokość wiercenia?

Naciśnij przycisk (10) i umieść ogranicznik głębokości (11) w dodatkowej rękojeści. Wysuń ogranicznik, aż odległość między końcówką wiertła a końcówką ogranicznika będzie odpowiadać żądanej głębokości X.

Jak wybrać tryb pracy (wiercenie, dłutowanie, Vario-Lock)?

Naciśnij przycisk odblokowania (8) i obróć przełącznik zatrzymania obrotów/udaru (9) do żądanej pozycji: wiercenie z udarem, wiercenie bez udaru, Vario-Lock w celu ustawienia pozycji dłuta lub dłutowanie. Zmieniaj tryb tylko przy wyłączonym narzędziu.

Jak używać funkcji Vario-Lock?

Zamontuj dłuto w uchwycie narzędziowym, obróć przełącznik w pozycję Vario-Lock, obróć uchwyt narzędziowy do żądanej pozycji (36 możliwych pozycji), a następnie przestaw przełącznik w pozycję dłutowania, aby zablokować.

Co zrobić w przypadku zablokowania wiertła?

Narzędzie jest wyposażone w sprzęgło przeciążeniowe, które przerywa napęd w przypadku zablokowania. Trzymaj narzędzie mocno obiema rękami i zachowuj stabilną pozycję. Natychmiast zatrzymaj narzędzie i odblokuj wiertło.

Jak konserwować osłonę przeciwpyłową?

Osłona przeciwpyłowa (4) chroni uchwyt narzędziowy. Wymień ją natychmiast, jeśli jest uszkodzona. Zleć tę wymianę autoryzowanemu serwisowi Bosch, aby uniknąć zagrożenia bezpieczeństwa.

Czy mogę używać wierteł cylindrycznych bez SDS-plus do wiercenia z udarem?

Nie, nigdy nie używaj narzędzi bez SDS-plus do wiercenia z udarem lub dłutowania. Mogą one uszkodzić uchwyt i narzędzie. Zarezerwuj je do wiercenia bez udaru.

Jak czyścić narzędzie?

Przed czyszczeniem odłącz narzędzie od zasilania. Czyść otwory wentylacyjne, aby uniknąć przegrzania. Czyść uchwyt narzędziowy po każdym użyciu. W razie potrzeby wymień osłonę przeciwpyłową.

Gdzie znaleźć numer artykułu części zamiennych?

Dziesięciocyfrowy numer artykułu znajduje się na tabliczce znamionowej produktu. Użyj go do zamówienia części zamiennych na stronie Bosch lub skontaktuj się z serwisem.

INSTRUKCJA OBSŁUGI GBH 328 DFR BOSCH

pl instrukcja originalna

Wskazówki bezpieczeństwa

Ogólne przepisy bezpieczeństwa dla elektrona- rzędzi

OSTRZEZENIE

Należy przeczytać wszystkie wskazówki i przepisy. Błędy v

przestrzeganiu poniższych wskazówek mogą spowodować porażenie prądem, pożar i/lub ciężkie obrażenia ciała.

Należy starannie przechowywać wszystkie przepisy i wskazówki bezpieczeństwa dla dalszego zastosowania.

Użyte w poniższym tekście pojęcie »elektronarzędzie« odnosi się do elektronarzędzi zasilanych energią elektryczną z sieci (z przewodem zasilającym) i do elektronarzędzi zasilanych akumulatorami (bez przewodu zasilającego).

Bezpieczeństwo miejsca pracy

Stanowisko pracy należy utrzymywać w czystości i dobrze oświetlone. Nieporządek w miejscu pracy lub nie- oświetlona przestrzeń robocza mogą być przyczyną wypadków.

▶ Nie należy pracować tym elektronarzędziem w otoczeniu zagrożonym wybuchem, w którym znajdują się np. łatwopalne ciecze, gazy lub pyły. Podczas pracy elektronarzędziem wytwarzają się iskry, które mogą spowodować zapłon.

Podczas użytkowania urządzenia zwrócić uwagę na to, aby dzieci i inne osoby postronne znajdowały się w bezpiecznej odległości. Odwrócenie uwagi może spowodować utratę kontroli nad narzędziem.

Bezpieczeństwo elektryczne

Wtyczka elektronarzędzia musi pasować do gniazda. Nie wolno zmieniać wtyczki w jakikolwiek sposób. Nie wolno używać wtyków adapterowych w przypadku elektronarzędzi z uziemieniem ochronnym. Niezmienione wtyczki i pasujące gniazda zmniejszają ryzyko porażenia prądem.

Należy unikać kontaktu z uziemionymi powierzchniami jak rury, grzejniki, piece i lodówki. Ryzyko porażenia prądem jest większe, gdy ciało użytkownika jest uziemione.

Urządzenie należy zabezpieczyć przed deszczem i wilgocią. Przedostanie się wody do elektronarzędzia podwyższa ryzyko porażenia prądem.

Nigdy nie należy używać przewodu do innych czynności. Nigdy nie należy nosić elektronarzędzia, trzymając je za przewód, ani używać przewodu do zawieszenia urządzenia; nie wolno też wyciągać wtyczki z gniazdka pociągając za przewód. Przewód należy chronić przed wysokimi temperaturami, należy go trzymać z dala od oleju, ostrych krawędzi lub ruchomych części urządzenia. Uszkodzone lub splątane przewody zwiększają ryzyko porażenia prądem.

W przypadku pracy elektronarzędziem pod gołym niebem, należy używać przewodu przedłużającego, dostosowanego również do zastosowań zewnętrznych. Użycie właściwego przedłużacza (dostosowanego do pracy na zewnątrz) zmniejsza ryzyko porażenia prądem.

Jeżeli nie da się uniknąć zastosowania elektronarzędzia w wilgotnym otoczeniu, należy użyć wyłącznika ochronnego różnicowo-prądowego. Zastosowanie wyłącznika ochronnego różnicowo-prądowego zmniejsza ryzyko porażenia prądem.

Bezpieczeństwo osób

Podczas pracy z elektronarzędziem należy zachować ostrożność, każdą czynność wykonywać uważnie i z rozwagą. Nie należy używać elektronarzędzia, gdy jest się zmęczonym lub będąc pod wpływem narkotyków, alkoholu lub lekarstw. Moment nieuwagi przy użyciu elektronarzędzia może stać się przyczyną poważnych urazów ciała.

96 | Polski

Należy nosić osobiste wyposażenie ochronne i zawsze okulary ochronne. Noszenie osobistego wyposażenia ochronnego – maski przeciwpyłowej, obuwia z podeszwami przeciwpoślizgowymi, kasku ochronnego lub środków ochrony słuchu (w zależności od rodzaju i zastosowania elektronarzędzia) – zmniejsza ryzyko obrażeń ciała.
Należy unikać niezamierzonego uruchomienia narzędzia. Przed włożeniem wtyczki do gniazdka i/lub podłączeniem do akumulatora, a także przed podniesieniem lub przeniesieniem elektronarzędzia, należy upewnić się, że elektronarzędzie jest wyłączone. Trzymanie palca na wyłączniku podczas przenoszenia elektronarzędzia lub podłączenie do prądu włączonego narzędzia, może stać się przyczyną wypadków.
Przed włączeniem elektronarzędzia, należy usunąć narzędzia nastawcze lub klucze. Narzędzie lub klucz, znajdujący się w ruchomych częściach urządzenia mogą doprowadzić do obrażeń ciała.
Należy unikać nienaturalnych pozycji przy pracy. Należy dbać o stabilną pozycję przy pracy i zachowanie równowagi. W ten sposób możliwa będzie lepsza kontrola elektronarzędzia w nieprzewidzianych sytuacjach.
Należy nosić odpowiednie ubranie. Nie należy nosić luźnego ubrania ani biżuterii. Włosy, ubranie i rękawi-ce należy trzymać z daleka od ruchomych części. Luźne ubranie, biżuteria lub długie włosy mogą zostać wciągnięte przez ruchome części.
Jeżeli istnieje możliwość zamontowania urządzeń odsysających i wychwytujących pył, należy upewnić się, że są one podłączone i będą prawidłowo użyte. Użycie urządzenia odsysającego pył może zmniejszyć zagrożenie pyłami.

Prawidłowa obsługa i eksploatacja elektronarzędzi

▶ Nie należy przeciązać urządzenia. Do pracy używać należy elektronarzędzia, które są do tego przewidziane. Odpowiednio dobranym elektronarzędziem pracuje się w danym zakresie wydajności lepiej i bezpieczniej.
Nie należy używać elektronarzędzia, którego włącznik/wyłącznik jest uszkodzony. Elektronarzędzie, którego nie można włączyć lub wyłączyć jest niebezpieczne i musi zostać naprawione.
Przed regulacją urządzenia, wymianą osprzętu lub po zaprzestaniu pracy narzędziem, należy wyciągnąć wtyczkę z gniazda i/lub usunąć akumulator. Ten środek ostrożności zapobiega niezamierzonemu włączeniu się elektronarzędzia.
Nieużywane elektronarzędzia należy przechowywać w miejscu niedostępnym dla dzieci. Nie należy udostępniać narzędzia osobom, które go nie znają lub nie przeczytały niniejszych przepisów. Używane przez niedo- świadczone osoby elektronarzędzia są niebezpieczne.
Konieczna jest należyta konserwacja elektronarzędzia. Należy kontrolować, czy ruchome części urządzenia działają bez zarzutu i nie są zablokowane, czy części nie są pęknięte lub uszkodzone w taki sposób, który miałby wpływ na prawidłowe działanie elektronarzędzia.

Uszkodzone części należy przed użyciem urządzenia oddać do naprawy. Wiele wypadków spowodowanych jest przez niewłaściwą konserwację elektronarzędzi.

Należy stale dbać o ostrość i czystość narzędzi tnących. O wiele rzadziej dochodzi do zakleszczenia się narzędzia tnącego, jeżeli jest ono starannie utrzymane. Zadbane narzędzia łatwiej się też prowadzi.
Elektronarzędzia, osprzęt, narzędzia pomocnicze itd. należy używać zgodnie z niniejszymi zaleceniami. Uwzględnić należy przy tym warunki i rodzaj wykonywanej pracy. Niezgodne z przeznaczeniem użycie elektronarzędzia może doprowadzić do niebezpiecznych sytuacji.

Serwis

▶ Naprawę elektronarzędzia należy zlecić jedynie wykwalifikowanemu fachowcowi i przy użyciu oryginalnych części zamiennych. To gwarantuje, że bezpieczeństwo urządzenia zostanie zachowane.

Wskazówki dotyczące bezpieczeństwa pracy z młotami

▶ Należy stosować środki ochrony słuchu. Wpływ hałasu może spowodować utratę słuchu.
Jeżeli w zakres dostawy wchodzą uchwyty dodatkowe, należy je zawsze stosować. Utrata kontroli może spowodować obrażenia operatora.
Podczas wykonywania prac, przy których narzędzie robocze lub śruba mogłyby natrafić na ukryte przewody elektryczne lub na własny przewód zasilający, elektro-narzędzie należy trzymać za izolowane powierzchnie rękojeści. Kontakt z przewodem sieci zasilającej może spowodować przekazanie napięcia na części metalowe urządzenia, co mogłoby spowodować porażenie prądem elektrycznym.
Należy używać odpowiednich przyrządów poszukiwawczych w celu lokalizacji ukrytych przewodów zasilających lub poprosić o pomoc zakłady miejskie. Kontakt z przewodami znajdującymi się pod napięciem może doprowadzić do powstania pożaru lub porażenia elektrycznego. Uszkodzenie przewodu gazowego może doprowadzić do wybuchu. Wniknięcie do przewodu wodociągowego powoduje szkody rzeczowe lub może spowodować porażenie elektryczne.
Elektronarzędzie należy trzymać podczas pracy mocno w obydwu rękach i zadbać stabilną pozycję pracy. Elektronarzędzie prowadzone oburącz jest bezpieczniejsze.
Należy zabezpieczyć obrabiany przedmiot. Zamocowanie obrabianego przedmiotu w urządzeniu mocującym lub imadle jest bezpieczniejsze niż trzymanie go w ręku.
Przed odłożeniem elektronarzędzia, należy poczekać, aż znajdzie się ono w bezruchu. Narzędzie robocze może się zablokować i doprowadzić do utraty kontroli nad elektronarzędziem.

Polski|97

Opis urządzenia i jego zastosowania

Należy przeczytać wszystkie wskazówki i przepisy. Błędy w przestrzeganiu poniższych wskazówek mogą spowodować porażenie prądem, pożar i/lub ciężkie obrażenia ciała.

Należy otworzyć rozkładaną stronę z rysunkiem urządzenia i pozostawić ją rozłożoną podczas czytania instrukcji obsługi.

Użycie zgodne z przeznaczeniem

Elektronarzędzie jest przeznaczone do wiercenia udarowego w betonie, cegle i kamieniu oraz do lżejszych prac związanych z długowaniem. Narzędzie jest również przystosowane do wiercenia bez udaru w drewnie, metalu, ceramice itworzywach sztucznych. Elektronarzędzia z elekregulacją oraz z możliwością przełączania na bieg prawoskrętny/lewoskrętny przystosowane są również do wkręcania śrub.

Przedstawione graficznie komponenty

Numeracja przedstawionych graficznie komponentów odnosi się do schematu elektronarzędzia na stronach graficznych.

1 Wymienny szybkomocujący uchwyt wiertarski (GBH 3-28 DFR)
2 Wymienny uchwyt wiertarski SDS-plus (GBH 3-28 DFR)
3 Uchwyt narzędzia SDS-plus
4 Ośłona przeciwpyłowa
5 Tuleja zaryglowania
6 Pierścień blokujący wymienny uchwyt wiertarski (GBH 3-28 DFR)

7 Włącznik/wyłącznik

8 Przycisk odryglowania dla przełącznika udarów/zatrzymanie obrotów

9 Przełącznik udarów/zatrzymanie obrotów

10 Przycisk nastawczy ogranicznika głębokości

11 Ogranicznik głębokości

12 Uchwyt dodatkowy (pokrycie gumowe)

13 Przełącznik kierunku obrotów

14 Rękojeść (pokrycie gumowe)

15 Wkręt zabezpieczający uchwytu wiertarskiego zwieńcem zębatym*

16 Uchwyt wiertarski z wieńcem zębatym*

17 Trzpień mocujący SDS-plus dla uchwytu wiertarskiego*

18 Chwyt do uchwytu wiertarskiego (GBH 3-28 DFR)

19 Rowki

20 Przednia tuleja szybkomocującego wymiennego uchwytu wiertarskiego (GBH 3-28 DFR)

21 Pierścień mocujący szybkomocującego wymiennego uchwytu wiertarskiego (GBH 3-28 DFR)

22 Otwór do odsysania otwór przystawki do odsysania*

23 Śruba zaciskowa przystawki do odsysania*

24 Ogranicznik głębokości przystawki do odsysania*

25 Rura teleskopowa przystawki do odsysania*

26 Śruba motylkowa przystawki do odsysania*

27 Rura prowadząca przystawki do odsysania*

28 Uchwyt uniwersalny z chwytem-SDS-plus*

*Przedstawiony na rysunkach lub opisany w instrukcji użytkowania osprzęt nie wchodzi w skład wyposażenia standardowego. Kompletny asortyment wyposażenia dodatkowego można znaleźć w naszym katalogu osprzętu.

Informacja na temat hałasu i wibracji

Emisja hałasu została określona zgodnie z EN 60745-2-6.

Określony wg skali A poziom hałasu emitowanego przez elektronarzędzie wynosi standardowo: Poziom ciśnienia akustycznego 91 dB(A); poziom mocy akustycznej 102 dB(A). Niepewność pomiaru K=3 dB.

Stosować środki ochrony słuchu!

GBH 3-28 DRE:

Wartości łączne drgań a_n (suma wektorowa z trzech kierunków) i niepewność pomiaru K oznaczone zgodnie z normą EN 60745-2-6 wynoszą:

Wiercenie udarowe w betonie: a_n=14,5 m/s^2, K=1,6 m/s^2

Dłutowanie: a_h=10m/s^2, K=1,5m/s^2

Wiercenie w metalu: a_n<2,5m/s^2,K=1,5m/s^2

Wkręcanie: a_n<2,5m/s^2,K=1,5m/s^2

GBH 3-28 DFR:

Wartości łączne drgań a_n (suma wektorowa z trzech kierunków) i niepewność pomiaru K oznaczone zgodnie z normą EN 60745-2-6 wynoszą:

Wiercenie udarowe w betonie: a_n=13m/s^2, K=2m/s^2

Dłutowanie: a_h=9,5m/s^2,K=1,5m/s^2

Wiercenie w metalu: a_n<2,5m/s^2,K=1,5m/s^2

Wkręcanie: a_n < 2,5m / s^2, K = 1,5m / s^2

GBH 3-28 DRE/GBH 3-28 DFR:

Poziom drgań podany w tych wskazówkach został pomierzo-ny zgodnie z wymaganiami normy EN 60745 dotyczącej pro-cedury pomiarów i można go użyć do porównywania elektronarzędzi. Można go też użyć do wstępnej oceny ekspozycji na drgania.

Podany poziom drgań jest reprezentatywny dla podstawowych zastosowań elektronarzędzia. Jeżeli elektronarzędzie użyte zostanie do innych zastosowań, z innymi narzędziami roboczymi, z różnym osprzętem, a także jeśli nie będzie wystarczająco konserwowane, poziom drgań może odbiegać od podanego. Podane powyżej przyczyny mogą spowodować podwyższenie ekspozycji na drgania podczas całego czasu pracy.

Aby dokładnie ocenić ekspozycję na drgania, trzeba wziąć pod uwagę także okresy, gdy urządzenie jest wyłączone, lub gdy jest wprawdzie włączone, ale nie jest używane do pracy. W ten sposób łączna (obliczana na pełny wymiar czasu pracy) ekspozycja na drgania może okazać się znacznie niższa.

Należy wprowadzić dodatkowe środki bezpieczeństwa, mające na celu ochronę operatora przed skutkami ekspozycji na drgania, np.: konserwacja elektronarzędzia i narzędzi roboczych, zabezpieczenie odpowiedniej temperatury rąk, ustalenie kolejności operacji roboczych.

98 | Polski

Dane techniczne

Wiertarka udarowa		GBH 3-28 DRE	GBH 3-28 DFR
Numer katalogowy		3 611 B3A 0.. 3 611 B4A 0..
Regulacja prędkości obrotowej		●	●
Blokada obrotów		●	●
Bieg w prawo/w lewo		●	●
Wymienny uchwyt wiertarski		- ●
Moc znamionowa	W	8	0
Częstotliwość udarów	min^-1	0-4000 0-4000
Energia udaru zgodna z EPTA-Procedure 05/2009	J	3	,
Prędkość obrotowa	min^-1	0-900 0-900
Uchwyt narzędziowy		SDS-plus SDS-plus
Średnica szyjki wrzeciona	mm	50	50
Maks. dopuszczalna średnica wiercenia:(zob. również str. 98)
- Beton*	mm	28	28
- Mur (koronka wiertnicza)	mm	82	82
- Stal	mm	13	13
- Drewno	mm	30	30
Ciężar odpowiednio do EPTA-Procedure 01:2014	kg	3,5	3,6
Klasa ochrony		☐/II	☐/II

*nie nadaje się do pracy z koronką wiertniczą
Dane aktualne są dla napięcia znamionowego [U] 230 V. Przy napięciach odbiegających od powyższego i w przypadku modeli specyficznych dla dane-go kraju dane te mogą się różnić.

Montaż

- Przed wszystkimi pracami przy elektronarzędziu należy wyciągnąć wtyczkę z gniazda.

Uchwyt dodatkowy

▶ Urządzenie należy używać jedynie z uchwytem dodatkowym 12.

Ustawianie rękojeści dodatkowej (zob. rys. A)

Aby móc zająć stabilną i niemęczącą pozycję pracy, można dowolnie wychylić uchwyt dodatkowy 12.

- Po przekręceniu dolnej części uchwytu dodatkowego 12 w kierunku przeciwnym do kierunku ruchu wskazówek zegara, należy wychylić uchwyt dodatkowy 12 na żądaną pozycję. Następnie ponownie dokręcić dolną część uchwytu dodatkowego 12 w kierunku zgodnym z ruchem wskazówek zegara.

Zwrócić uwagę na to, aby obejma rękojeści bocznej umieszczona była w przeznaczonym do tego rowku na obudowie.

Ustawianie głębokości wiercenia (zob. rys. B)

Ogranicznikiem głębokości 11 można ustalić pożądaną głębokość wiercenia X.

• Nacisnąć przycisk nastawczy ogranicznika głębokości 10 i wsunąć ogranicznik do uchwytu dodatkowego 12. Rowki na ograniczniku głębokości 11 muszą być zwrócone do dołu.
• Wsunąć narzędzie robocze SDS-plus do oporu do uchwytu narzędzia SDS-plus 3. W przeciwnym razie ruchomość na-

rzędzia SDS-plus może spowodować nieprawidłowe ustawienie głębokości wiercenia.

- Wyciągnąć ogranicznik głębokości wyciągnąć na tyle, by odległość pomiędzy końcówką wiertła, a końcówką ogranicznika głębokości wynosiła pożadaną głębokość wiercenia X.

Wybór uchwytu wiertarskiego i narzędzi roboczych

Material	Rodzaj pracy
	IT	T	I
Beton	∅ 4–28 mmSDS-plus	SDS-plus_	-
Mur	∅ 40–82 mmSDS-plus	SDS-plus	-
Stal	-	-	∅ –13 mmSDS-plus

Polski|99

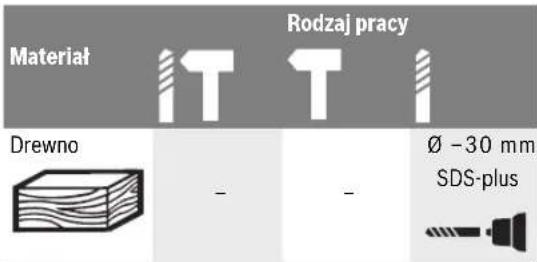

Rodzaj pracy Materiał Drewno - - Ø -30 mm SDS-plus

Do wiercenia udarowego oraz do długowania należy używać narzędzi roboczych SDS-plus, umieszczonych w uchwycie wiertarskim SDS-plus.

Do wiercenia bez udaru w drewnie, metalu, ceramice i tworzywach sztucznych, a także do wkręcania śrub używa się narzędzi bez systemu SDS-plus (np. wiertła cylindryczne). Do osadzania tego rodzaju narzędzi potrzebny jest szybkomocujący uchwyt wiertarski lub uchwyt wiertarski z wieńcem zębatym. GBH 3-28 DFR: Wymienny uchwyt wiertarski SDS-plus 2 można łatwo zastąpić wymiennym szybkomocującym uchwytem wiertarskim 1 (zawarty w zestawie z narzędziem).

Wymiana uchwytu wiertarskiego z wieńcem zebatym (GBH 3-28 DRE)

Aby możliwe było zastosowanie narzędzi roboczych bez SDS-plus (np. wiertła cylindryczne), należy zamontować odpowiedni uchwyt wiertarski (zębaty lub szybkozaciskowy uchwyt wiertarski, osprzęt).

Montaż uchwytu wiertarskiego z wieńcem zębatym (zob.rys.C)

- Wkręcić trzpień mocujący SDS-plus 17 do uchwytu wiertarskiego z wieńcem zębatym 16. Zabezpieczyć uchwyt wiertarski z wieńcem zębatym 16 za pomocą śruby zabezpieczającej 15. Należy pamiętać, że śruba zabezpieczająca ma gwint lewoskrętny.

Wkładanie uchwytu wiertarskiego z wieńcem zębatym (zob.rys.C)

– Oczyścić wtykany koniec trzpienia mocującego i lekko go nasmarować.
- Obracając wsunąć uchwyt wiertarski z wieńcem zębatym z trzpieniem mocującym do uchwytu narzędzia, aż zostanie on automatycznie zaryglowany.
- Spraw d z i ć z a r y g l o w anie przez pociągniębiedę poħusztania. Dlatego na biegu jałowym występuje bi-wiertarski z wieńcem zębatym. Nie ma to żadnego wpływu na dokładność wierconego ot-
- Zaryglowanie należy skontrolować przez pociągnięcie narzędzia.

Wyjmowanie uchwytu wiertarskiego z wieńcem zębatym

- Przesunąć tulejkę ryglującą 5 do tyłu i zdjąć uchwyt wiertarski z wieńcem zębatym 16.

Montaż/demontaż wymiennego uchwytu wiertarskiego (GBH 3-28 DFR)

Demontaż wymiennego uchwytu wiertarskiego (zob.rys.D)

- Odciągnąć pierścień blokujący wymienny uchwyt wiertarski 6 do tyłu, przytrzymać go w tej pozycji i wyjąć wymienny uchwyt wiertarski SDS-plus 2 lub wymienny szybkomocujący uchwyt wiertarski 1.

Uchwyt wiertarski chronić po wyjęciu przed zanieczyszczeniem.

Montaż wymiennego uchwytu wiertarskiego (zob. rys. E)

Należy stosować wyłącznie oprzyrządowanie przeznaczone dla danego modelu elektronarzędzia i zwracać przy tym uwagę na ilość rowków 19. Dopuszczalne są tylko wymienne uchwyty wiertarskie z dwoma lub trzema rowkami. Zastosowanie niewłaściwego uchwytu wiertarskiego może spowodować wypadnięcie narzędzia roboczego podczas pracy elektronarzędzia.

– Oczyścić koniec montowanego wymiennego uchwytu wiertarskiego i lekko go nasmarować.
- Ująć wymienny uchwyt wiertarski SDS-plus 2 lub wymienny szybkomocujący uchwyt wiertarski 1 całą ręką. Obracając wsunąć wymienny uchwyt wiertarski do chwytu uchwytu wiertarskiego 18, aż zaskoczy ze słyszalnym kliknięciem.
– Wymienny uchwyt wiertarski blokuje się samoczynnie. Sprawdzić zaryglowanie, pociągając za uchwyt wiertarski.

Wymiana narzędzi

Ostona przeciwpylowa 4 zapobiega w dalekiej mierze wnikaniu pyłu do uchwytu narzędzi podczas pracy. Należy uważać przy wkładaniu narzędzia na to, by nie uszkodzić osłony przeciwpylowej 4.

- Uszkodzoną osłone przeciwpyłową należy natychmiast wymienić. Poleca się zlecić przeprowadzenie wymiany w punkcie serwisu.

Wkładanie narzędzia roboczego SDS-plus (zob. rys. F)

Za pomocą uchwytu wiertarskiego SDS-plus można wymienić narzędzie robocze w sposób prosty i wygodny bez użycia dodatkowych narzędzi.

• GBH 3-28 DFR: Włożyć wymienny uchwyt wiertarski SDS-plus 2.
• Końcówkę montowanego narzędzia należy oczyścić i lekko nasmarować.
• Oprzyrządowanie należy wkładać do uchwytu narzędziowego kręcząc nim aż do momentu, gdy się ono samodzielnie zarygluje.

Ze względów systemowych narzędzie robocze SDS-plus ma griebie do porusztania. Dlatego na biegu jałowym występuje bicie. Nie ma to żadnego wpływu na dokładność wierconego otworu, ponieważ wiertło samoczynnie centruje się podczas wiercenia.

Wyjmowanie narzędzia roboczego SDS-plus (zob. rys. G)

- Przesunąć tuleję zaryglowania 5 do tyłu i wyjąć narzędzie.

Wkładanie narzędzi roboczych bez SDS-plus (GBH 3-28 DRE)

Wskazówka: Narzędzi roboczych bez SDS-plus nie używać do wiercenia udarowego lub do długowania! Narzędzia robocze bez SDS-plus oraz ich uchwyty wiertarskie ulegają zniszczeniu podczas wiercenia udarowego i długowania.

100|Polski

• Włożyć uchwyt wiertarski z wieńcem zębatym 16 (zob. »Wymiana uchwytu wiertarskiego z wieńcem zębatym«, strona 99).
• Otworzyć uchwyt wiertarski z wieńcem zębatym 16 obra- cając nim, aż możliwe będzie włożenie narzędzia robocze- go. Włożyć narzędzie robocze.
  – Włożyć klucz do uchwytu wiertarskiego w odpowiednie otwory uchwytu wiertarskiego z wieńcem zębatym 16 oraz zamocować równomiernie narzędzie robocze.
• Ustawić przełącznik wiercenia udarowego/blokady obrotów 9 w pozycji »Wiercenie«.

Wyjmowanie narzędzi roboczych bez SDS-plus (GBH 3-28 DRE)

– Za pomocą klucza do uchwytu wiertarskiego obracać tulejkę uchwytu wiertarskiego z wieńcem zębatym 16 w kierunku zgodnym z ruchem wskazówek zegara, aż będzie możliwe wyjęcie narzędzia roboczego.

Wkładanie narzędzi roboczych bez SDS-plus (GBH3-28DFR) (zob.rys.H)

Wskazówka: Narzędzi roboczych bez SDS-plus nie używać do wiercenia udarowego lub do długowania! Narzędzia robocze bez SDS-plus oraz ich uchwyty wiertarskie ulegają zniszczeniu podczas wiercenia udarowego i długowania.

• Założyć szybkomocujący wymienny uchwyt wiertarski 1.
• Przytrzymać pierścień 21 wymiennego szybkomocującego uchwytu wiertarskiego. Otworzyć uchwyt narzędziowy obracając przednią tulejkę 20 do momentu, aż będzie możliwe włożenie narzędzia roboczego. Trzymając mocno pierścień 21 przykręcić mocno przednią tulejkę 20 w kierunku wskazanym strzałkami, aż będzie słyszalne charakterystyczne grzechotanie.
• Skontrolować prawidłowe osadzenie przez pociągnięcie za narzędzie robocze.

Wskazówka: Jeżeli uchwyt narzędziowy został otwarty do oporu, podczas próby zamykania mogą być słyszalne grzechoczące odgłosy i uchwyt narzędziowy może nie dać się zamknąć.

W tym wypadku należy przekręcić przednią tulejkę 20 jeden raz w kierunku przeciwnym do kierunku wskazywanego przez strzałki. Po tym zabiegu możliwe jest zamknięcie uchwytu narzędziowego.

- Ustawić przełącznik wiercenia udarowego/blokady obrotów 9 w pozycji »Wiercenie«.

Wyjmowanie narzędzi roboczych bez SDS-plus (GBH3-28DFR) (zob.rys.l)

– Przytrzymać pierścień 21 wymiennego szybkomocującego uchwytu wiertarskiego. Otworzyć uchwyt narzędziowy obracając przednią tulejkę 20 w kierunku wskazywanym przez strzałki do momentu, aż będzie możliwe wyjęcie narzędzia roboczego.

Odsysanie pyłu za pomocą przystawki do odsysania (osprzęt)

Pyły niektórych materiałów, na przykład powłok malarskich z zawartością ołowiu, niektórych gatunków drewna, minerałów lub niektórych rodzajów metalu, mogą stanowić zagrożenie dla zdrowia. Bezpośredni kontakt fizyczny z

pyłami lub przedostanie się ich do płuc może wywołać reakcje alergiczne i/lub choroby układu oddechowego operatora lub osób znajdujących się w pobliżu.

Niektóre rodzaje pytów, np. dębiny lub buczyny uważane są za rakotwórcze, szczególnie w połączeniu z substancjami do obróbki drewna (chromiany, impregnaty do drewna). Materiały, zawierające azbest mogą być obrabiane jedynie przez odpowiednio przeszkolony personel.

– W razie możliwości należy stosować odsysanie pyłu dostosowane do rodzaju obrabianego materiału.
– Należy zawsze dbać o dobrą wentylację stanowiska pracy.
– Zaleca się noszenie maski przeciwpyłowej z pochłaniaczem klasy P2.

Należy stosować się do aktualnie obowiązujących w danym kraju przepisów, regulujących zasady obchodzenia się z materiałami przeznaczonymi do obróbki.

▶ Należy unikać gromadzenia się pyłu na stanowisku pracy. Pyły mogą się z łatwością zapalić.

Montaż przystawki do odsysania (zob. rys. J)

Do odsysania pyłu potrzebna będzie przystawka do odsysania (akcesoria). Przystawka ta dociskana jest podczas wiercenia, dzięki czemu jej głowica zawsze szczelnie przylega do podłoża.

• Nacisnąć przycisk regulacji głębokości wiercenia 10 i wyjąć ogranicznik głębokości 11. Ponownie nacisnąć przycisk 10 i wsunąć przystawkę od przodu do uchwytu dodatkowego 12.
• Podłączyć wąż ssący (średnica 19 mm, akcesoria) do otworu odsysania 22 w przystawce. Odkurzacz musi być dostosowany do rodzaju obrabianego materiału.
• Do odsysania szczególnie niebezpiecznych dla zdrowia pytów rakotwórczych należy używać odkurzacza specjalnego.

Ustawianie głębokości wiercenia w przystawce do odsysania (zob.rys.K)

Wymaganą głębokość wiercenia X można ustawiać również również z zamontowaną przystawką do odsysania.

• Wsunąć narzędzie robocze SDS-plus do oporu do uchwytu narzędzia SDS-plus 3. W przeciwnym razie ruchomość narzędzia SDS-plus może spowodować nieprawidłowe ustawienie głębokości wiercenia.
• O d k rę cić ś r u bę m o t y l k o w a 26 na przystawce do o nia.
• Bez dobijania, ale mocno przyłożyć elektronarzędzie w miejscu wiercenia. Narzędzie robocze SDS-plus musi przy tym dotknąć powierzchni.
• Tak przesunąć rurę prowadzącą 27 przystawki w uchwycie, aby głowica przystawki przylegała do wierconej powierzchni. Nie przesuwać rury prowadzącej 27 na rurze teleskopowej 25 dalej niż jest to konieczne, aby widoczna pozostała możliwe jak największa część skali na rurze teleskopowej 25.
  – Ponownie dokręcić śrubę motylkową 26. Odkręcić śrubę zaciskową 23 na ograniczniku głębokości przystawki.

Polski|101

• Przesunąć ogranicznik głębokości 24 na rurze teleskopowej 25, aby odstęp X na rysunku odpowiadał wymaganej głębokości wiercenia.
• Dokręcić śrubę zaciskową 23 w tej pozycji.

Praca

Uruchamianie

Należy zwrócić uwagę na napięcie sieci! Napięcie źródła prądu musi zgadzać się z danymi na tabliczce znamionowej elektronarzędzia. Elektronarzędzia przeznaczone do pracy pod napięciem 230 V można przyłącać również do sieci 220 V.

Ustawianie rodzaju pracy

Za pomocą przełącznika wiercenia udarowego/blokady obrotów 9 wybrać tryb pracy elektronarzędzia.

Wskazówka: Zmiany trybu pracy dokonywać tylko wtedy, gdy elektronarzędzie jest wyłączone! W innym wypadku elektronarzędzie może ulec uszkodzeniu.

– Aby zmienić tryb pracy narzędzia, wcisnąć przycisk zwolnienia blokady 8 i przestawić przełączenik wiercenia udarowego/blokady obrotów 9 na żądaną pozycję, aż do słyszalnego zaskoczenia blokady.

Pozycja do wiercenia z udarem w betonie lub kamieniu

Pozycja do wiercenia bez udaru w drewnie, metalu, ceramice i tworzywie sztucznym, a także do wkręcania śrub

Pozycja Vario-Lock do zmiany ustawienia pozycji dłuta

W tej pozycji przełącznik wiercenia udarowego/blokady obrotów 9 nie zaryglowuje się.

Pozycja do dlutowania

Ustawianie kierunku obrotów

Za pomocą przełącznika obrotów 13 można zmienić kierunek obrotów elektronarzędzia.

Uruchamiać przełącznik obrotów 13 tylko podczas bezruchu elektronarzędzia.

Obroty w prawo: Wcisnąć przełącznik kierunku obrotów 13 aż do oporu, ustawiając go w pozycji

Obroty w lewo: Wcisnąć przełącznik kierunku obrotów 13 aż do oporu, ustawiając go w pozycji

W celu wiercenia udarowego, wiercenia i dlutowania ustawiać kierunek obrotów zawsze na obroty w prawo.

Włączanie/wyłączanie

Aby zaoszczędzić energię elektryczną, elektronarzędzie należy włączać tylko wówczas, gdy jest ono używane.

• W celu włączenia elektronarzędzia nacisnąć włącznik/wyłącznik 7.
• W celu wyłączenia należy puścić włącznik/wyłącznik 7.

Nastawianie prędkości obrotowej/ilości udarów

Prędkość obrotową i liczbę udarów włączonego elektronarzędzia można bezstopniowo regulować przez głębokość wciśnięcia włącznika/wyłącznika 7.

Lekki nacisk na włącznik/wyłącznik 7 powoduje małą prędkość obrotową/ilość udarów. Zwiększony nacisk podwyższa prędkość obrotową/ilość udarów.

Sprzęgło przeciążeniowe

W przypadku, gdy używane narzędzie zakleszczyło się lub zablokowało się, to napęd do wrzeciona wiertarki zostaje przerwany. Elektronarzędzie należy trzymać zawsze, ze względu na występujące przy tym siły, mocno w obydwu rękach i zająć pewną pozycję pracy.
W przypadku zablokowania elektronarzędzia, należy je wyłączyć i zwolnić narzędzie robocze. Podczas włączania zablokowanej wiertarki powstają momenty silnego odrzutu.

Wskazówki dotyczące pracy

Przed wszystkimi pracami przy elektronarzędziu należy wyciągnąć wtyczkę z gniazda.
Podczas wykonywania prac, przy których narzędzie robocze lub śruba mogłyby natrafić na ukryte przewody elektryczne lub na własny przewód zasilający, elektro-narzędzie należy trzymać za izolowane powierzchnie rękojeści. Kontakt z przewodem sieci zasilającej może spowodować przekazanie napięcia na części metalowe urządzenia, co mogłoby spowodować porażenie prądem elektrycznym.

Zmiana pozycji dłuta (Vario-Lock)

Dłuto można ustalić w 36 pozycjach. Przez to możliwe jest każdorazowo zajęcie optymalnej pozycji pracy.

• Włożyć dłuto do uchwytu narzędziowego.
• Ustawić przełącznik wiercenia udarowego/blokady obrotów 9 w pozycji »Vario-Lock« (zob. »Ustawianie rodzaju pracy«, strona 101).
  – Uchwyt narzędziowy ustawić w pożądanej pozycji dłuta.
  – Ustawić przełącznik wiercenia udarowego/blokady obrotów 9 w pozycji do »dłutowania«. Uchwyt narzędziowy jest w tej pozycji zablokowany.
• Kierunek obrotów przy długowaniu należy ustawić na prawastronny.

Wkładanie końcówek wkręcających (zob. rys. L)

▶ Nie należy przykładać włączonego elektronarzędzia do nakrętki/śruby. Obracające się narzędzia robocze mogą ześlizgnąć się z nakrętki lub z łba śruby.

102 | Česky

Do użytkowania końcówek wkręcających niezbędny jest uchwyt uniwersalny 28 z chwytem SDS-plus (osprzęt).

– Oczyścić wtykany koniec trzpienia mocującego i lekko go nasmarować.
- Obracając wsunąć uchwyt uniwersalny do uchwytu narzędzia roboczego, aż zostanie on automatycznie zaryglowany.
- Sprawdzić zaryglowanie przez pociągnięcie za uchwyt uni-wersalny.
– Włożyć końcówkę wkręcającą do uchwytu uniwersalnego. Stosować końcówki wkręcające pasujące do łba wkręta.
– Ustawić przełącznik wiercenia udarowego/blokady obrotów 9 w pozycji »Wiercenie«.
- W celu wyjęcia uchwytu uniwersalnego przesunąć tulejkę ryglującą 5 do tyłu i wyjąć uchwyt uniwersalny 28 z uchwytu narzędziowego.

Konserwacja i serwis

Konserwacja i czyszczenie

Przed wszystkimi pracami przy elektronarzędziu należy wyciągnąć wtyczkę z gniazda.
Aby zapewnić bezpieczną i wydajną pracę, elektronarzędzie i szczeliny wentylacyjne należy utrzymywać w czystości.
- Uszkodzoną osłonę przeciwpyłową należy natychmiast wymienić. Poleca się zlecić przeprowadzenie wymiany w punkcie serwisu.
- Oczyścić uchwyt narzędziowy 3 po każdym użyciu.

Jeżeli konieczna okaże się wymiana przewodu przyłączeniowego, należy zlecić ją firmie Bosch lub w autoryzowanym przez firmę Bosch punkcie naprawy elektronarzędzi, co pozwoli uniknąć ryzyka zagrożenia bezpieczeństwa.

Obsługa klienta oraz doradztwo dotyczące użytkowania

W punkcie obsługi klienta można uzyskać odpowiedzi na pytania dotyczące napraw i konserwacji nabytego produktu, a także dotyczące części zamiennych. Rysunki rozłożeniowe oraz informacje dotyczące części zamiennych można znaleźć również pod adresem:

www.bosch-pt.com

Nasz zespół doradztwa dotyczącego użytkowania odpowie na wszystkie pytania związane z produktami firmy Bosch oraz ich osprzętem.

Przy wszystkich zgłoszeniach oraz zamówieniach części zamiennych konieczne jest podanie 10-cyfrowego numeru katalogowego, znajdującego się na tabliczce znamionowej produktu.

Polska

Serwis Elektronarzędzi

Ul. Szyszkowa 35/37

02-285 Warszawa

Na www.bosch-pt.pl znajdą Państwo wszystkie szczegóły dotyczące usług serwisowych online.

Tel.: [phone]

Faks: 22 7154441

E-Mail: [e-mail]

Infolinia Działu Elektronarzędzi: 801 100900

(w cenie połączenia lokalnego)

E-Mail: [e-mail]

www.bosch.pl

Usuwanie odpadów

Elektronarzędzia, osprzęt i opakowanie należy poddać utylizacji zgodnie z obowiązującymi zasadami ochrony środowiska.

Nie wolno wyrzucać elektronarzędzi do odpadów z gospodarstwa domowego!

Tylko dla państw należących do UE:

Zgodnie z europejską wytyczną 2012/19/UE o starych, zużytych narzędziach elektrycznych i elektronicznych i jej stosowania w prawie krajowym, wyeliminowane, niezdatne do użycia elektronarzędzia należy zbierać osobno i doprowadzić do po-nownego użytkowania zgodnego z zasadami ochrony środowiska.

Zastrzega się prawo dokonywania zmian.

Česky
