GBH 328 DFR - бормашина BOSCH - Безплатно ръководство за потребителя

Тип продукт	Перфоратор (ударна бормашина)
Марка	Bosch
Модел	GBH 3-28 DFR (GBH 328 DFR)
Номинална консумирана мощност	800 W
Брой удари	0 - 4000 min⁻¹
Индивидуална енергия на удар (EPTA 05/2009)	3,2 J
Скорост на въртене на празен ход	0 - 900 об/мин
Инструментален държач	SDS-plus
Сменяем патронник	Патронник за бързо затягане и SDS-plus патронник (включени)
Макс. диаметър на пробиване (бетон)	28 mm
Макс. диаметър на пробиване (стомана)	13 mm
Макс. диаметър на пробиване (дърво)	30 mm
Тегло (според EPTA 01:2014)	3,6 kg
Клас на защита	II (двойна изолация)
Ниво на звуково налягане	91 dB(A)
Ниво на звукова мощност	102 dB(A)
Вибрации (пробиване на бетон)	13 m/s² (неопределеност K=2 m/s²)
Функции	Пробиване с удар, пробиване без удар, дълбаене, Vario-Lock (36 позиции на длетото)
Посока на въртене	Дясно / ляво
Регулиране на скоростта	Електронно прогресивно (чрез натискане на превключвателя)
Стоп на въртене/удар	Да
Допълнителна ръкохватка	Да, регулируема (изолираща захватна повърхност)
Дълбочинен ограничител	Да, регулируем
Противопрашен капак	Да, върху инструменталния държач
Поддръжка	Почиствайте вентилационните отвори, сменяйте противопраховия капак ако е повреден, почиствайте инструменталния държач след всяка употреба

Често задавани въпроси - GBH 328 DFR BOSCH

Как да сменя патронника на GBH 3-28 DFR?

За да смените сменяемия патронник, издърпайте здраво заключващия пръстен (6) назад и извадете патронника. За да монтирате нов патронник, почистете и леко смажете края, след което го поставете в държача (18), като леко го завъртите, докато чуете щракване.

Какви видове инструменти мога да използвам с този перфоратор?

SDS-plus инструментите се използват за пробиване с удар и дълбаене. За пробиване без удар (дърво, метал, керамика) или завиване използвайте патронник за бързо затягане или зъбен патронник със свредла с цилиндричен хвощ.

Как да регулирам дълбочината на пробиване?

Натиснете бутона (10) и поставете дълбочинния ограничител (11) в допълнителната ръкохватка. Издърпайте ограничителя, докато разстоянието между върха на свредлото и върха на ограничителя съответства на желаната дълбочина X.

Как да избера режим на работа (пробиване, дълбаене, Vario-Lock)?

Натиснете бутона за освобождаване (8) и завъртете стопа на въртене/удар (9) на желаната позиция: пробиване с удар, пробиване без удар, Vario-Lock за регулиране на позицията на длетото или дълбаене. Сменяйте режима само когато инструментът е изключен.

Как да използвам функцията Vario-Lock?

Поставете длетото в инструменталния държач, завъртете селектора на позиция Vario-Lock, завъртете инструменталния държач на желаната позиция (36 възможни позиции), след което върнете селектора на позиция дълбаене, за да го заключите.

Какво да направя при блокиране на свредлото?

Инструментът е оборудван с предпазна муфа, която прекъсва задвижването при задръстване. Дръжте инструмента здраво с две ръце и заемете стабилна позиция. Незабавно спрете инструмента и освободете свредлото.

Как да поддържам противопраховия капак?

Противопраховият капак (4) предпазва инструменталния държач. Сменете го незабавно, ако е повреден. Извършете тази смяна в оторизиран сервиз на Bosch, за да избегнете рискове за безопасността.

Мога ли да използвам цилиндрични свредла без SDS-plus за пробиване с удар?

Не, никога не използвайте инструменти без SDS-plus за пробиване с удар или дълбаене. Те могат да повредят патронника и инструмента. Използвайте ги само за пробиване без удар.

Как да почистя инструмента?

Преди всяко почистване изключете инструмента от захранването. Почиствайте вентилационните отвори, за да избегнете прегряване. Почиствайте инструменталния държач след всяка употреба. Сменяйте противопраховия капак, ако е необходимо.

Къде да намеря артикулния номер за резервни части?

Десетцифреният артикулен номер се намира на табелката с данни на продукта. Използвайте го, за да поръчате резервни части на уебсайта на Bosch или да се свържете с отдела за обслужване на клиенти.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ GBH 328 DFR BOSCH

bg Оригинална инструкция

mk Оригинално упаство за работа

sr Originalno uputstvo za rad

s izvima navodila

hr Originalne upute za rad

Български ...... Страница 154

Указания за безопасна работа

Общи указания за безопасна работа

ВНИМАНИЕ

Прочетете внимателно всички указания. Неспазването на приведени-

те по-долу указания може да доведе до токов удар, пожар и/или тежки травми.

Съхранявайте тези указания на сигурно място.

Използваният по-долу термин „електроинструмент“ се отнася до захранвани от електрическата мрежа електроинструменти (със захранващ кабел) и до захранвани от акумулаторна батерия електроинструменти (без захранващ кабел).

Безопасност на работното място

▶ Поддържайте работното си място чисто и добре осветено. Безпорядъкът и недостатьчното осветление могат да спомогнат за възникването на трудова злополука.
▶ Не работете с електроинструмента в среда с повишена опасност от възникване на експлозия, в близост до леснозапалими течности, газове или прахообразни материали. По време на работа в електроинструментите се отделят искри, които могат да възпламенят прахообразни материали или пари.
Дръжте деца и странични лица на безопасно разстояние, докато работите с електроинструмента. Ако вниманието Ви бъде отклонено, може да загубите контрола над електроинструмента.

Безопасност при работа с електрически ток

▶ Щепсельт на електроинструмента трябва да е подходящ за ползвания контакт. В никакъв случай не се допуска изменяне на конструкцията на щепсела. Когато работите със занулени електроуреди, не използвайте адаптери за щепсела. Ползването на оригинални щепсели и контакти намалява риска от възникване на токов удар.

Избягвайте допира на тялото Ви до заземени тела, напр. тръби, отоплителни уреди, пещи и хладилници. Когато тялото Ви е заземено, рискът от възникване на токов удар е по-голям.

▶ Предпазвайте електроинструмента си от дъжд и влага. Проникването на вода в електроинструмента повишава опасността от токов удар.
▶ Не използвайте захранващия кабел за цели, за които той не е предвиден, напр. за да носите електроинструмента за кабела или да извадите щепсела от контакта. Предпазвайте кабела от нагряване, ома- сляване, допир до остри ръбове или до подвижни звена на машини. Повредени или усукани кабели увеличават риска от възникване на токов удар.
Kogato работите с електроинструмент навън, използвайте само удължителни кабели, подходящи за работа на открито. Използването на удължител, предназначен за работа на открито, намалява риска от възникване на токов удар.
▶ Ако се налага използването на електроинструмента във влажна среда, използвайте предпазен прекъсвач за утечни токове. Използването на предпазен прекъсвач за утечни токове намалява опасността от възникване на токов удар.

Безопасен начин на работа

▶ Бъдете концентрирани, следете внимателно действията си и постъпвайте предпазливо и разумно. Не използвайте електроинструмента, когато сте уморени или под влиянието на наркотични вещества, алкохол или упойващи лекарства. Един миг разсеяност при работа с електроинструмент може да има за последствие изключително тежки наранявания.
Работете с предпазващо работно облекло и винаги с предпазни очила. Носенето на подходящи за ползвания електроинструмент и извършваната дейност лични предпазни средства, като дихателна маска, здрави плътнозатворени обувки със стабилен грайфер, защитна каска или шумозаглушители (антифони), намалява риска от възникване на трудова злополука.
Избягвайте опасността от включване на електроинструмента по невнимание. Преди да включите щепсела в захранващата мрежа или да поставите акумулаторната батерия, се уверявайте, че пусковият прекъсвач е в положение „изключено“. Ако, когато носите електроинструмента, държите пръста си върху пусковия прекъсвач, или ако подавате захранващо напрежение на електроинструмента, когато е включен, съществува опасност от възникване на трудова злополука.
▶ Преди да включите електроинструмента, се уверявайте, че сте отстранили от него всички помощни инструменти и гаечни ключове. Помощен инструмент, забравен на въртящо се звено, може да причини травми.
▶ Избягвайте неестествените положения на тялото. Работете в стабилно положение на тялото и във всеки момент поддържайте равновесие. Така ще можете да контролирате електроинструмента по-добре и по-безопасно, ако възникне неочаквана ситуация.
▶ Работете с подходящо облекло. Не работете с широки дрехи или украшения. Дръжте косата си, дрехите

Български | 155

и ръкавици на безопасно разстояние от въртящи се звена на електроинструментите. Широките дрехи, украшенията, дългите коси могат да бъдат захванати и увлечени от въртящи се звена.

Ако е възможно използването на външна аспирационна система, се уверявайте, че тя е включена и функционарира изправно. Използването на аспирационна система намалява рисковете, дължащи се на отделящата се при работа прах.

Грижливо отношение към електроинструментите

▶ Не претоварвайте електроинструмента. Използвайте електроинструментите само съобразно тяхното предназначение. Ще работите по-добре и по-безопасно, когато използвате подходящия електроинструмент в зададения от производителя диапазон на натоварване.
▶ Не използвайте електроинструмент, чиито пусков прекъсвач е повреден. Електроинструмент, който не може да бъде изключван и включван по предвидения от производителя начин, е опасен и трябва да бъде ремонтиран.
▶ Преди да променяте настройките на електроинструмента, да заменяте работни инструменти и допълнителни приспособления, както и когато про-дължително време няма да използвате електроинструмента, изключвайте щепсела от захранващата мрежа и/или изваждайте акумулаторната батерия. Тази мярка премахва опасността от задействане на електроинструмента по невнимание.
Съхранявайте електроинструментите на места, където не могат да бъдат достигнати от деца. Не допускайте те да бъдат използвани от лица, които не са запознати с начина на работа с тях и не са прочели тези инструкции. Когато са в ръцете на неопитни потребители, електроинструментите могат да бъдат изключително опасни.
Поддържайте електроинструментите си грижливо. Проверявайте дали подвижните звена функционират безукорно, дали не заклинват, дали има счупени или повредени детайли, които нарушават или изменят функциите на електроинструмента. Преди да използвате електроинструмента, се погрижете повредените детайли да бъдат ремонтирани. Много от трудовите злополуки се дължат на недобре поддържани електроинструменти и уреди.
▶ Поддържайте режещите инструменти винаги добре заточени и чисти. Добре поддържаните режещи инструменти с остри ръбове оказват по-малко съпротивление и се водят по-леко.
▶ Използвайте електроинструментите, допълнителни- те приспособления, работните инструменти и т.н., съобразно инструкциите на производителя. При то- ва се съобразявайте и с конкретните работни усло- вия и операции, които трябва да изпълните.

Използването на електроинструменти за различни от предвидените от производителя приложения повишава опасността от възникване на трудови злополуки.

Поддържане

Допускайте ремонтът на електроинструментите Ви да се извършва само от квалифицирани специалисти и само с използването на оригинални резервни части. По този начин се гарантира съхраняване на безопасността на електроинструмента.

Указания за безопасна работа с къртачи

▶ Работете с шумозаглушители. Въздействието на шум може да предизвика загуба на слух.
▶ Използвайте спомагателните ръкохватки, ако са включени в окомплектовката на електроинструмента. При загуба на контрол над електроинструмента може да се стигне до травми.
Когато по време на работа съществува опасност работният инструмент или винта да попаднат на скрити под повърхността електрически проводници под напрежение или да засегнат захранващия кабел на електроинструмента, допирайте електроинструмента само до изолираните повърхности на ръкохватките. При контакт с проводник под напрежение то може да се предаде по металните повърхности на електроинструмента и това да предизвика токов удар.
Използвайте подходящи прибори, за да откроете евентуално скрити под повърхността тръбопроводи, или се обърнете към съответното местно снабдително дружество. Влизането в съприкосновение с проводници под напрежение може да предизвика пожар и токов удар. Увреждането на газопровод може да доведе до експлозия. Повреждането на водопровод има за последствие големи материални щети и може да предизвика токов удар.
По време на работа дръжте електроинструмента здраво с двете ръце и заемайте стабилно положение на тялото. С двете ръце електроинструментът се води по-сигурно.
Осигурявайте обработвания детайл. Детайл, захванат с подходящи приспособления или скоби, е застопорен по здраво и сигурно, отколкото, ако го държите с ръка.
▶ Преди да оставите електроинструмента, изчаквайте въртенето да спре напълно. В противен случай използваният работен инструмент може да допре друг предмет и да предизвика неконтролирано преместване на електроинструмента.

Описание на продукта и възмож- ностите му

Прочетете внимателно всички указания. Неспазването на приведените по-долу указания може да доведе до токов удар, пожар и/или тежки травми.

Моля, отворете разгъвашата се корица с фигурите и, дока-то четете ръководството за експлоатация, я оставете отворена.

156 | Български

Предназначение на електроинструмента

Електроинструмент е предназначен за ударно пробиване в бетон, зидария и каменни материали, както и за леко къртене. Той също така е подходящ за безударно пробиване в дървесни материали, метали, керамични материали и пластмаси. Електроинструменти с електронно управление и дясна и лява посока на въртене са подходящи също така и за завиване/развиване.

Изобразени елементи

Номерирането на елементите на електроинструмента се отнася до изображенията на страниците с фигурите.

1 Патронник за бързо захващане (GBH 3-28 DFR)
2 Сменяем патронник SDS-plus (GBH 3-28 DFR)
3 Патронник SDS-plus
4 Противопрахова капачка
5 Застопоряваща втулка
6 Застопоряване на сменяемия патронник (GBH 3-28 DFR)
7 Пусков прекъсвач
8 Бутон за освобождаване на превключвателя „Удари/Спиране на въртенето“
9 Превключвател „Удари/Спиране на въртенето“
10 Бутон за регулиране на дълбочинния ограничител
11 Дълбочинен ограничител
12 Спомагателна ръкохватка (Изолирана повърхност за захващане)

13 Превключвател за посоката на въртене
14 Ръкохватка (Изолирана повърхност за захвашане)
15 Осигурителен винт за патронник със зъбен венец*
16 Патронник със зъбен венец*
17 Опашка SDS-plus за патронника*
18 Гнездо за патронника (GBH 3-28 DFR)
19 Маркиращи надрези
20 Предна втулка на патронника за бързо захващане (GBH 3-28 DFR)
21 Неподвижна втулка на патронника за бързо захващане (GBH 3-28 DFR)
22 Прахоуловителен отвор на приставката за прахоулавяне*
23 Застопоряващ винт на приставката за прахоулавяне*
24 Дълбочинен ограничител на приставката за прахоулавяне*
25 Телескопична тръба на приставката за прахоулавяне*
26 Винт с крилчата глава на приставката за прахоулавя- не*
27 Направляваща тръба на приставката за прахоулавяне*
28 Универсално гнездо с опашка SDS-plus*

*Изобразените на фигурите и описаните допълнителни приспособления не са включени в стандартната окомплектовка на уреда. Изчерпателен списък на допълнителните приспособления можете да намерите съответно в каталога ни за допълнителни приспособления.

Технически данни

Перфоратор		GBH 3-28 DRE	GBH 3-28 DFR
Каталожен номер		3 611 B3A 0..	3 611 B4A 0..
Регулиране на скоростта на въртене		●	●
Спиране на въртенето		●	●
Въртене надясно/наляво		●	●
Сменяем патронник		– ●
Номинална консумирана мощност	W	8	0
Честота на ударите	min^-1	0–4000	0–4000
Енергия на единичен удар съгласно EPTA-Procedure 05/2009	J	3	,
Скорост на въртене	min^-1	0–900	0–900
Гнездо за работен инструмент		SDS-plus	SDS-plus
Диаметър на шийката на вала	mm	50	50
допустим макс. диаметър на пробивания отвор:(вижте също страница 157)
– в бетон*	mm	28	28
– Зидария (с куха боркорона)	mm	82	82
– в стомана	mm	13	13
– в дърво	mm	30	30
Маса съгласно EPTA-Procedure 01:2014	kg	3,5	3,6
Клас на защита		☐/П	☐/П

*неподходящо за кухи боркорони
Данните се отнасят до номинално напрежение [U] 230 V. При различно напрежение, както и при специалните изпълнения за някои страни данните могат да се различават.

Български | 157

Информация за излъчван шум и вибрации

Стойностите на излъчвания шум са определени съгласно EN 60745-2-6.

Равнището А на генерирания от електроинструмента шум обикновено е: равнище на звуковото налягане 91 dB(A); равнище на мощността на звука 102 dB(A). Неопределеност K=3 dB.

Пълната стойност на вибрациите a_1 (векторната сума по трите направления) и неопределеността К са определени съгласно EN 60745-2-6:

Ударно пробиване в бетон: a_h=14,5 m/s^2 , K=1,6 m/s ^2

Къртене: a_h=10m/s^2, K=1,5m/s^2

Пробиване в метал: a_h<2,5m/s^2,K=1,5m/s^2

Завиване/развиване: a_h<2,5m/s^2 , K=1,5 m/s ^2

GBH 3-28 DFR:

Пълната стойност на вибрациите a_n (векторната сума по трите направления) и неопределеността К са определени съгласно EN 60745-2-6:

Ударно пробиване в бетон: a_h=13m/s^2 , K=2 m/s ^2

Къртене: a_h=9,5m/s^2, K=1,5m/s^2

Пробиване в метал: a_h<2,5m/s^2,K=1,5m/s^2

Завиване/развиване: a_h<2,5m/s^2,K=1,5m/s^2

GBH 3-28 DRE/GBH 3-28 DFR:

Посоченото в това ръководство за експлоатация равнище на генерираните вибрации е измерено съгласно процедура, стандартизирана в EN 60745, и може да служи за сравняване на електроинструменти един с друг. То е подходящо също и за предварителна ориентировъчна преценка на натоварването от вибрации.

Посоченото ниво на генерираните вибрации е представително за най-често срещаните приложения на електроинструмента. Ако обаче електроинструментът бъде използван за други дейности, с различни работни инструменти или без необходимото техническо обслужване, нивото на вибрациите може да се различава. Това би могло да увеличи значително сумарното натоварване от вибрации в процеса на работа.

За точната преценка на натоварването от вибрации трябва да бъдат взимани предвид и периодите, в които електроинструментът е изключен или работи, но не се ползва. Това би могло значително да намали сумарното натоварване от вибрации.

Предписвайте допълнителни мерки за предпазване на работащия с електроинструмента от въздействието на вибрациите, например: техническо обслужване на електроинструмента и работните инструменти, поддържане на ръцете топли, целесьобразна организация на работните стъпки.

Монтиране

▶ Преди извършване на каквито и да е дейности по електроинструмента изключвайте щепсела от захранващата мрежа.

Спомагателна ръкохватка

▶ Използвайте електроинструмента си само с монтирана спомагателна ръкохватка 12.

Накланяне на спомагателната ръкохватка (вижте фиг. А)

Можете да поставяте спомагателната ръкохватка 12 практически в произволна позиция, за да си осигурите удобна и безопасна позиция на работа.

- Завъртете долната ръкохватка на спомагателната ръкохватка 12 в посока, обратна на часовниковата стрелка и наклонете спомагателната ръкохватка 12 в желаната позиция. След това затегнете отново долната ръкохватка на спомагателната ръкохватка 12, като я завъртите по посока на часовниковата стрелка.

Внимавайте захващащата лента на спомагателната ръкохватка да попадне в предвидения за целта канал в корпуса.

Настройване на дълбочината на пробиване (вижте фиг. В)

С помощта на дълбочинния ограничител 11 пред- варително може да бъде установена дълбочината на про- биване X.

• Натиснете бутона за дълбочинния ограничител 10 и поставете ограничителя в гнездото в спомагателната ръкохватка 12.
  Награпената повърхност на дълбочинния ограничител 11 трябва да е обърната надолу.
• Вкарайте работния инструмент с опашка SDS-plus до упор в патронника SDS-plus 3. В противен случай възможността за изместване на работния инструмент с опашка SDS-plus може да доведе до неправилно настройване на дълбочината на пробиване.
• Издърпайте дълбочинния ограничител толкова, че разстоянието по направление на оста между върха на свредлото и на дълбочинния ограничител да е равно на желаната дълбочина на пробивания отвор X.

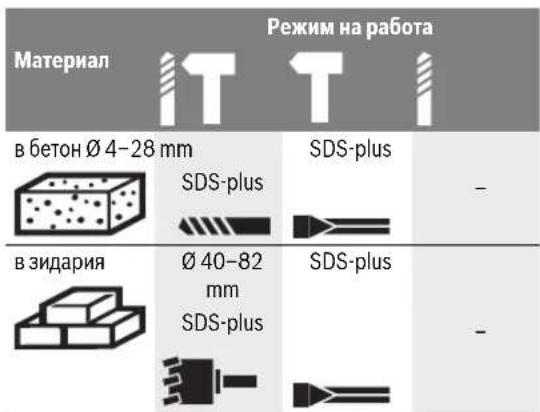

Избор на патронника и работните инструменти

Режим на работа Материал в бетон ∅ 4–28 mm SDS-plus SDS-plus - в зидария ∅ 40–82 mm SDS-plus SDS-plus - SDS-plus

158|Български

Материал	Режим на работа
в стомана	-	-	∅ -13 mmSDS-plus
в дърво	-	-	∅ -30 mmSDS-plus

При ударно пробиване и къртене се нуждаете от инструменти с опашка SDS-plus, които се поставят в патронника SDS-plus.

За безударно пробиване в дървесни материали, метали, керамични материали и пластмаси, както и при завива- не/развиване се използват инструменти, чиято опашка не е SDS-plus (напр. свредла с цилиндрична опашка). За тези инструменти се нуждаете от патронник за бързо захваща- не, респ. патронник със зъбен венец.

GBH 3-28 DFR: Патронникът SDS-plus 2 може лесно да бъде заменен с включения в окомплектовката патронник за бърза замяна 1.

Смяна на патронника със зъбен венец (GBH 3-28 DRE)

За да можете да работите с инструменти без опашка SDS-plus (напр. свредла с цилиндрична опашка), трябва да монтирате подходящ патронник (патронник със зъбен ве-нец, респ. патронник за бързо захвращане, не са включени в окомплектовката).

Монтиране на патронника със зъбен венец (вижте фиг. С)

- Навийте опашката SDS-plus 17 в патронник със зъбен венец 16. Застопорете патронника със зъбен венец 16 с винта 15. Внимавайте, осигурителният винт е с лява резба.

Монтиране на патронник със зъбен венец (вижте фигур. С)

Почистете края на опашката и го смажете леко.
- Вкарайте патронника със зъбен венец с поставена опашка със завъртане в гнездото, докато се захване автоматично.
- Уверете се, че патронникът със зъбен венец е захванат здраво, като го издърпате.

Демонтиране на патронник със зъбен венец

- Преместете застопоряващата втулка 5 назад и извадете патронника със зъбен венец 16.

Демонтиране/монтиране на сменяемия патронник (GBH 3-28 DFR)

Демонтиране на сменяемия патронник (вижте фигур. D)

- Издърпайте застопоряващия пръстен 6 на сменяемия патронник назад, задръжте го в тази позиция и издърпайте патронника SDS-plus 2, респ. патронника за бърза замяна 1 напред.

След демонтиране пазете сменяемия патронник от замърсяване.

Монтиране на сменяемия патронник (вижте фиг. Е)

Използвайте само приспособления, предназначени за Вашия модел електроинструмент и същевременно внимавайте за броя на маркиращите наздрези 19. Допустимо е използването само на сменяеми патронници с два или три маркиращи надреза. Ако с този електроинструмент се използва неподходящ сменяем патронник, работният инструмент може да падне по време на работа.
- Преди да поставите сменяемия патронник, го почистете и смажете леко опашката му.
- Захванете патронника SDS-plus 2, респ. патронника за бърза замяна 1 с цялата ръка. Вкарайте сменяемия патронник със завъртане на гнездото 18, докато усетите отчетливо прещракване.
- Сменяемият патронник се застопорява автоматично. Уверете се, че патронникът е захванат здраво, като го издърпате.

Смяна на работния инструмент

Противопраховата капачка 4 ограничава силно проникването на отделящия се при къртене прах в патронника. При поставяне на работния инструмент внимавайте да не повредите противопраховата капачка 4.

Повредена противопрахова капачка трябва да се замени веднага. Препоръчва се това да бъде извършено в оторизиран сервис за електроинструменти.

Поставяне на работен инструмент с опашка SDS-plus (вижте фигур. F)

С патронник SDS-plus можете да заменяте работния инструмент лесно и удобно без използване на спомагателни инструменти.

• GBH 3-28 DFR: Поставете патронника SDS-plus 2.
• Почистете опашката на работния инструмент и я смажете леко.
• Вкарайте работния инструмент в патронника със завъртане, докато бъде захванат автоматично.
  – Уверете се чрез издърпване, че е захванат здраво.

Съгласно принципа си на действие работният инструмент с опашка SDS-plus е свободен. Поради това при въртене на празен ход възниква радиално отклонение. То обаче не се отразява на точността на пробивания отвор, тъй като при пробиване свредлото се самоцентрова.

Изваждане на работен инструмент с опашка SDS-plus (вижте фигура G)

– Дръпнете застопоряващ ата втулка 5 назад и извадете работния инструмент.

Български | 159

Поставяне на работни инструменти без опашка SDS-plus (GBH 3-28 DRE)

Упътване: Не използвайте инструменти без опашка SDS-plus за ударно пробиване или къртене! При ударно пробиване и къртене инструменти без опашка SDS-plus и патронникът се повреждат.

• Поставете патронник със зъбен венец 16 (вижте „Смяна на патронника със зъбен венец“, страница 158).
  – Чрез завъртане наляво отворете патронника със зъбен венец 16, толкова, че работният инструмент да може да бъде поставен.
• Вкарайте ключа на патронника в предназначените за целта отвори на патронника със зъбен венец 16 и затегнете инструмента равномерно, като използвате и трите отвора.
• Завъртете превключвателя за ударно пробиване/спиране на въртенето 9 в позицията „пробиване“.

Изваждане на работни инструменти без опашка SDS-plus (GBH 3-28 DRE)

- Завъртете втулката на патронника със зъбен венец 16 обратно на часовниковата стрелка с помощта на специализирания ключ, докато работният инструмент може да бъде изваден.

Поставяне на работни инструменти без опашка SDS-plus (GBH 3-28 DFR) (вижте фигура H)

Упътване: Не използвайте инструменти без опашка SDS-plus за ударно пробиване или къртене! При ударно пробиване и къртене инструменти без опашка SDS-plus и патронникът се повреждат.

• Поставете патронника за бързо захващ ане 1.
• Захванете втулката 21 на патронника за бърза замяна. Отворете патронника, като въртите предната втулка 20, докато инструментът може да бъде поставен. Задръжте втулката 21 и завъртете предната втулка 20 силно в посоката, указана със стрелка, докато чуете отчетливо прещракване.
• Уверете се, че инструментът е захванат здраво, като се опитате да го издърпате.

Упътване: Ако патронникът е бил отворен докрай, при за- тягането му може да се чуе прещракване, без инструмен- тът да бъде застопорен.

В такъв случай завъртете предната втулка 20 еднократно обратно на посоката, указана със стрелка. След това патронникът може да се затваря отново.

- Завъртете превключвателя за ударно пробиване/спиране на въртенето 9 в позицията „пробиване“.

Изваждане на работни инструменти без опашка SDS-plus (GBH 3-28 DFR) (вижте фигур. I)

- Захванете втулката 21 на патронника за бързо захващане. Отворете патронника чрез завъртане на предната втулка 20 в посоката, указана със стрелка, докато инструментът може да бъде изваден.

Прахоулавяне с приставката за прахоулавяне (допълнително приспособление)

▶ Прахове, отделящи се при обработването на материали като съдържащи олово бои, някои видове дървесина, минерали и метали могат да бъдат опасни за здравето. Контактът до кожата или вдишването на такива прахове могат да предизвикат алергични реакции и/или заболявания на дихателните пътища на работещия с електроинструмента или намиращи се наблизо лица. Определени прахове, напр. отделящите се при обработване на бук и дъб, се считат за канцерогенни, особено в комбинация с химикали за третиране на дървесина (хромат, консерванти и др.). Допуска се обработването на съдържащи азбест материали само от съответно обучени квалифицирани лица.

- По възможност използвайте подходяща за обработ- вания материал система за прахоулавяне.

– Осигурявайте добро проветряване на работното място.

- Препоръ чва се използванателнадмаска с филтър от клас Р2.

Спазвайте валидните във Вашата страна законови разпоредби, валидни при обработване на съответните материали.

Избягвайте натрупване на прах на работното място.

Прахът може лесно да се самовъзпламени.

Монтиране на приставката за прахоулавяне (вижте фиг. J)

За прахоулавяне е необходимо да поставите специалната приставка за прахоулавяне (не е включена в окомплектовката). При пробиване тя се оддръпва назад, така че главата на приставката допира постоянно плътно до основата.

• Натиснете бутона за дълбочинния ограничител 10 и демонтирайте дълбочинния ограничител 11. Натиснете отново бутона 10 и поставете приставката за прахоулавяне отпред в спомагателната ръкохватка 12.
• Включете шланг на прахосмукачка (диаметър 19 mm, не е включен в окомплектовката) към отвора за прахоулавяне 22 на приставката.
  Използваната прахосмукачка трябва да е пригодна за работа с обработвания материал.
  – Ако при работа се отделя особено вреден за здравето прах или канцерогенен прах, използвайте специализирана прахосмукачка.

Настройване на дълбочината на пробиване с приставка за прахоулавяне (вижте фиг. К)

Можете да фиксирате желаната дълбочина на пробиване X също и с монтирана приставка за прахоулавяне.

- Вкарайте работния инструмент с опашка SDS-plus до упор в патронника SDS-plus 3. В противен случай възможността за изместване на работния инструмент с опашка SDS-plus може да доведе до неправилно настройване на дълбочината на пробиване.

- Развийте винта с крилчата глава 26 на приставката за прахоулавяне.

160 | Български

• Без да включвате електроинструмента, го поставете на мястото, където ще пробивате. При това работният инструмент с опашка SDS-plus трябва да се допира до повърхността.
• Изместете направляващата тръба 27 на приставката за прахоулавяне в държача й така, че главата на приставката да допира до повърхността, която ще пробивате. Не премествайте направляващата тръба 27 към телескопичната тръба 25 повече, отколкото е необходимо, така че да остане видима възможно по-голяма част от скалата на телескопичната тръба 25.
• Затегнете отново винта с крилчата глава 26 Развийте застопоряващия винт 23 на дълбочинния ограничител на приставката за прахоулавяне.
  – Изместете дълбо чинния ограничител 24 на телескопичната тръба 25, така, че показаното на фигура-та разстояние X да отговаря на желаната от Вас дълбочина на пробиване.
  – Затегнете застопоряващия винт 23 в тази позиция.

▶ Внимавайте за напрежението на захранващата мрежа! Напрежението на захранващата мрежа трябва да съответства на данните, посочени на табелката на електроинструмента. Уреди, обозначени с 230 V, могат да бъдат захранвани и с напрежение 220 V.

Избор на режима на работа

Изберете режима на работа на електроинструмента с по- мощта на превключвателя ударно пробиване/спиране на въртенето 9.

Упътване: Сменяйте режима на работа само при изключен електроинструмент! В противен случай електроинструментът може да бъде повреден.

- За смяна на режима на работа натиснете освобождаващия бутон 8 и завъртете превключвателя ударно пробиване/спиране на въртенето 9 в желаната позиция, докато усетите попадането му в позиция с отчетливо прещракване.

Позиция за ударно пробиване в бетон или каменни материали

Позиция за безударно пробиване в дър- весни материали, метали, керамични ма- териали и пластмаси, както и за завиване/развиване

Позиция Vario-Lock за фиксиране на по- зицията за къртене Превключвателят ударно проби- ване/спиране на въртенето 9 не се фикси- ра в тази позиция.

Позиция за къртене

Избор на посоката на въртене

С помощта на превключвателя 13 можете да сменяте по-соката на въртене на електроинструмента.

▶ Задействайте превключвателя за посоката на вър- тене 13 само когато електроинструментът е в покой.
Въртене надясно: натиснете превключвателя за посоката на въртене 13 до упор в позиция ←
Въртене наляво: натиснете превключвателя за посоката на въртене 13 до упор в позиция →

При ударно пробиване, пробиване и къртене установявайте винаги дясна посока на въртене.

Включване и изключване

За да пестите енергия, дръжте електроинструмента включен само когато го ползвате.

• За включване на електроинструмента натиснете пусковия прекъсвач 7.
• За изключване отпуснете пусковия прекъсвач 7.

Регулиране на скоростта на въртене/честотата на ударите

В зависимост от силата на натискане на пусковия прекъсвач 7 можете безстепенно да регулирате скоростта на въртене/честотата на ударите на работация електроинструмент.

Лекият натиск върху пусковия прекъсвач 7 предизвиква малка скорост на въртене/ниска честота на ударите. С увеличаване на натиска се увеличава и скоростта на въртене, респ. честотата на ударите.

Предпазен съединител

▶ Ако работният инструмент се заклини, задвижването към вала на електроинструмента се прекъсва. Поради възникващите при това сили на реакцията дръжте електроинструмента винаги здраво с двете ръце и заемайте стабилно положение на тялото.
▶ Ако работният инструмент се заклини, изключете електроинструмента и освободете работния инструмент. При включване на електроинструмента, докато работният инструмент е блокиран, възникват големи реакционни моменти.

Указания за работа

▶ Преди извършване на каквито и да е дейности по електроинструмента изключвайте щепсела от захранващата мрежа.
Kogato по време на работа съществува опасност работният инструмент или винта да попаднат на скрити под повърхността електрически проводници под напрежение или да засегнат захранващия кабел на електроинструмента, допирайте електроинструмента само до изолираните повърхности на ръкох-

Македонски|161

ватките. При контакт с проводник под напрежение то може да се предаде по металните повърхности на електроинструмента и това да предизвика токов удар.

Промяна на позицията на секача (Vario-Lock)

Можете да застопорите секача в 36 различни позиции. По този начин можете винаги да работите в оптималната работа позиция.

• Поставете в патронника секач.
• Завъртете превключвателя ударно пробиване/спиране на въртенето 9 в позицията „Vario-Lock“ (вижте „Избор на режима на работа“, страница 160).
• Завъртете патронника в желаната позиция.
• Завъртете превключвателя ударно пробиване/спиране на въртенето 9 в позицията „къртене“. С това патронникът се фиксира в текущата си позиция.
  – При къртене установете дясна посока на въртене.

Поставяне на накрайници за завиване (битове) (вижте фигур. L)

Поставяйте електроинструмента на главата на винта/гайката само когато е изключен. Въртящият се работен инструмент може да се изметне.

За използване на накрайници за завиване (битове) се нуждаете от универсално гнездо 28 с опашка SDS-plus (не е включено в окомплектовката).

• Почистете края на опашката и го смажете леко.
• Вкарайте универсалното гнездо в патронника със за- въртане, докато бъде захванато автоматично.
• Уверете се, че гнездото е захванато правилно, като опитате да го издърпате.
  – Поставете накрайник за завиване (бит) в uni- версалното гнездо. Използвайте само накрайници, подходящи за главите на съответните винтове.
• Завъртете превключвателя за ударно пробиване/спиране на въртенето 9 в позицията „пробиване“.
• Задемонтиране на универсалното гнездо 5 преместете застопоряващата втулка назад и извадете гнездото 28 от патронника.

Поддържане и сервис

Поддържане и почистване

▶ Преди извършване на каквито и да е дейности по електроинструмента изключвайте щепсела от за-хранващата мрежа.
- За да работите качествено и безопасно, поддържайте електроинструмента и вентилационните отвори чисти.
▶ Повредена противопрахова капачка трябва да се замени веднага. Препоръчва се това да бъде извършено в оторизиран сервис за електроинструменти.

- Почиствайте патронника 3 след всяко ползване.

Когато е необходима замяна на захранващия кабел, тя трябва да се извърши в оторизиран сервис за електроинструменти на Бош, за да се запази нивото на безопасност на електроинструмента.

Сервиз и технически съвети

Отговори на въпросите си относно ремонта и поддръжката на Вашия продукт можете да получите от нашия сервисен отдел. Монтажни чертежи и информация за резервни части можете да намерите също на адрес:

www.bosch-pt.com

Екипът на Бош за технически съвети и приложения ще отговори с удоволствие на въпросите Ви относно нашите продукти и допълнителните приспособления за тях.

Моля, при въпроси и при поръчване на резервни части винаги посочвайте 10-цифрения каталожен номер, изписан на табелката на уреда.

Роберт Бош ЕООД - България

Бош Сервиз Център

Гаранционни и извънгаранционни ремонти

бул. Черни връх 51-Б

FPI Бизнес център 1407

1907 София

Тел.: [phone]

Тел.: [phone]

Факс: [phone]

www.bosch.bg

Бракуване

С оглед опазване на околната среда електроинструментът, допълнителните приспособления и опаковката трябва да бъдат подложени на подходяща преработка за повторното използване на съдържащите се в тях суровини.

Не изхвърляйте електроинструменти при битовите отпадьци!

Само за страни от ЕС:

Съгласно Директивата на ЕС 2012/19/ЕС относно бракувани електрически и електронни устройства и утвърждаването й като национален закон електроинструментите, които не могат да се използват повече, трябва да се събират отделно и да

бъдат подлагани на подходяща преработка за оползотворяване на съдържащите се в тях вторични суровини.

Правата за изменения запазени.

Македонски

Совети при работеьето
