GBH 328 DFR - Gręžtuvas BOSCH - Nemokama naudojimo instrukcija

Produkto tipas	Smūginis gręžtuvas (perforatorius)
Prekės ženklas	Bosch
Modelis	GBH 3-28 DFR (GBH 328 DFR)
Vardinė sunaudojama galia	800 W
Smūgių skaičius	0 - 4000 min⁻¹
Individuali smūgio galia (EPTA 05/2009)	3,2 J
Tuščiosios eigos sukimosi greitis	0 - 900 aps./min
Įrankio laikiklis	SDS-plus
Keičiamas griebtuvas	Greito užspaudimo griebtuvas ir SDS-plus griebtuvas (pateikiami)
Maks. gręžimo skersmuo (betone)	28 mm
Maks. gręžimo skersmuo (pliene)	13 mm
Maks. gręžimo skersmuo (medyje)	30 mm
Svoris (pagal EPTA 01:2014)	3,6 kg
Apsaugos klasė	II (dviguba izoliacija)
Garso slėgio lygis	91 dB(A)
Garso intensyvumo lygis	102 dB(A)
Vibracijos (gręžiant betoną)	13 m/s² (neapibrėžtis K=2 m/s²)
Funkcijos	Gręžimas su smūgiu, gręžimas be smūgio, kaltavimas, Vario-Lock (36 kaltos padėtys)
Sukimosi kryptis	Dešinėn / kairėn
Greičio reguliavimas	Progresinis elektroninis (paspaudžiant jungiklį)
Sukimosi / smūgio išjungimas	Taip
Papildoma rankena	Taip, reguliuojama (izoliuotas suėmimo paviršius)
Gilio ribotuvas	Taip, reguliuojamas
Apsauginis dulkių gaubtelis	Taip, ant įrankio laikiklio
Priežiūra	Valyti ventiliacijos angas, pakeisti apsauginį dulkių gaubtelį, jei pažeistas, išvalyti įrankio laikiklį po kiekvieno naudojimo

Dažnai užduodami klausimai - GBH 328 DFR BOSCH

Kaip pakeisti griebtuvą GBH 3-28 DFR ?

Norėdami pakeisti keičiamą griebtuvą, tvirtai patraukite fiksavimo žiedą (6) atgal ir nuimkite griebtuvą. Norėdami sumontuoti naują griebtuvą, švariai nuvalykite ir lengvai patepkite galą, tada įstatykite jį į laikiklį (18) šiek tiek sukant, kol išgirsite spragtelėjimą.

Kokius įrankių tipus galiu naudoti su šiuo perforatoriumi ?

SDS-plus įrankiai naudojami gręžimui su smūgiu ir kaltavimui. Gręžimui be smūgio (medis, metalas, keramika) arba varžtų sukimui naudokite greito užspaudimo arba dantytąjį griebtuvą su cilindrinio kotelio grąžtais.

Kaip nustatyti gręžimo gylį ?

Paspauskite mygtuką (10) ir įstatykite gilio ribotuvą (11) į papildomą rankeną. Ištraukite ribotuvą tol, kol atstumas tarp grąžto galo ir ribotuvo galo atitiks norimą gylį X.

Kaip pasirinkti darbo režimą (gręžimas, kaltavimas, Vario-Lock) ?

Paspauskite atblokavimo mygtuką (8) ir pasukite sukimosi/smūgio išjungiklį (9) į norimą padėtį: gręžimas su smūgiu, gręžimas be smūgio, Vario-Lock kaltos padėčiai reguliuoti arba kaltavimas. Keiskite režimą tik tada, kai įrankis išjungtas.

Kaip naudoti Vario-Lock funkciją ?

Įstatykite kaltą į įrankio laikiklį, pasukite selektorių į Vario-Lock padėtį, pasukite įrankio laikiklį į norimą padėtį (galimos 36 padėtys), tada grąžinkite selektorių į kaltavimo padėtį, kad užfiksuotumėte.

Ką daryti, jei grąžtas užstringa ?

Įrankis turi perkrovos movą, kuri nutraukia pavarą užstrigus. Tvirtai laikykite įrankį abiem rankomis ir išlaikykite stabilią padėtį. Nedelsdami išjunkite įrankį ir atblokuokite grąžtą.

Kaip prižiūrėti apsauginį dulkių gaubtelį ?

Apsauginis dulkių gaubtelis (4) apsaugo įrankio laikiklį. Nedelsdami pakeiskite jį, jei jis pažeistas. Šį pakeitimą atlikite įgaliotame Bosch techninės priežiūros centre, kad išvengtumėte saugos rizikos.

Ar galiu naudoti cilindrinius grąžtus be SDS-plus gręžimui su smūgiu ?

Ne, niekada nenaudokite įrankių be SDS-plus gręžimui su smūgiu ar kaltavimui. Jie gali sugadinti griebtuvą ir įrankį. Naudokite juos tik gręžimui be smūgio.

Kaip valyti įrankį ?

Prieš bet kokį valymą atjunkite įrankį. Valykite ventiliacijos angas, kad išvengtumėte perkaitimo. Po kiekvieno naudojimo išvalykite įrankio laikiklį. Jei reikia, pakeiskite apsauginį dulkių gaubtelį.

Kur rasti atsarginių dalių gaminio numerį ?

Dešimties skaitmenų gaminio numeris yra ant gaminio duomenų lentelės. Naudokite jį užsakydami atsargines dalis „Bosch“ svetainėje arba susisiekę su techninės priežiūros tarnyba.

NAUDOJIMO INSTRUKCIJA GBH 328 DFR BOSCH

Lietuviškai....Puslapis 201

عربي .صفحة 215

223 فارسی کفده

CE 1

3

GBH 3-28 DFR 1 2 3 4 5 6 7 8 9 10 11 12 13 14 12 GBH 3-28 DRE

4

A 12

B 3 11 X 12 10

C 15 16 17 5

D 2 6

E 18 2 19 (2x/3x)

Bendrosios darbo su elektriniais įrankiais saugos nuorodos

!SPÈJIMAS

Perskaitykite visas šias saugos nuorodas ir reikalavimus. Jei nepaisysite že-

miau pateiktų saugos nuorodu ir reikalavimų, gali trenkti elektros smūgis, kilti gaisras ir galite sunkiai susižaloti arba sužaloti kitus asmenis.

Išsaugokite šias saugos nuorodas ir reikalavimus, kad ir ateityje galėtumėte jais pasinaudoti.

Toliau pateiktame tekste vartojama sąvoka „Elektrinis jrankis“ apibūdina jrankius, maitinamus iš elektros tinklo (su maitinimo laidu), ir akumuliatorinius jrankius (be maitinimo laido).

202 | Lietuviškai

Darbo vietos saugumas

▶ Darbo vieta turi būti švari ir gerai apšviesta. Netvarkinga arba blogai apšviesta darbo vieta gali tapti nelaimingų atsitikimų priežastimi.
Nedirbkite su elektriniu jrankiu aplinkoje, kurioje yra degių skysčių, dujų ar dulkių. Elektriniai jrankiai gali kibirkščiuoti, o nuo kibirkščių dulkės arba susikaupę garai gali užsideągti.
- Dirbdami su elektriniu įrankiu neleiskite šalia būti žiūrovams, vaikams ir lankytojams. Nukreipę dėmesį įkitus asmenis galite nebesuvaldyti prietaiso.

Elektrosauga

Elektrinio įrankio maitinimo laido kištukas turi atitikti tinklo kištukinio lizdo tipą. Kištuko jokiu būdu negalima modifikuoti. Nenaudokite kištuko adapterių su įžemintais elektriniais įrankiais. Originalus kištukai, tiksliai tinkantys elektros tinklo kištukiniam lizdui, sumažina elektros smūgio pavojų.
▶ Saugokitės, kad neprisiliestumėte prie jžemintų paviršių, pvz., vamzdžių, šildytuvų, viryklių ar šaldytuvų. Kai jūsų kūnas yra jžemintas, padidėja elektros smūgio rizika.
▶ Saugokite elektrinj įrankį nuo lietaus ir drėgmės. Jei į elektrinj įrankį patenka vandens, padidėja elektros smūgio rizika.
▶ Nenaudokite maitinimo laido ne pagal paskirtj, t.y. neneškite elektrinio įrankio paėmę už laido, nekabinkite ant laido, netraukite už jo, jei norite iš kištukinio lizdo ištraukti kištuką. Laidą patieskite taip, kad jo neveiktų karštis, jis neišsiteptų alyva ir jo nepažeistų aštrios detalės ar judančios prietaiso dalys. Pažeisti arba susipynę laidai gali tapti elektros smūgio priežastimi.
▶ Jei su elektriniu įrankiu dirbate lauke, naudokite tik tokius ilginamuosius laidus, kurie tinka ir lauko darbams. Naudojant lauko darbams pritaikytus ilginamuosius laidus, sumažėja elektros smūgio pavojus.
▶ Jei su elektriniu įrankiu neišvengiamai reikia dirbti drėgnoje aplinkoje, naudokite nuotėkio srovės saugiklij. Dirbant su nuotėkio srovės saugikliu sumažėja elektros smūgio pavojus.

Žmonių sauga

Bükite atidüs, sutelkite dèmesi tai, ką jüs darote ir, dirbdami su elektriniu įrankiu, vadovaukitės sveiku protu. Nedirbkite su elektriniu įrankiu, jei esate pavarge arba vartojote narkotikų, alkoholio ar medikamentų. Akimirksnio neatidumas dirbant su elektriniu įrankiu gali tapti sunkių sužalojimų priežastimi.
Visada dirbkite su asmens apsaugos priemonėmis ir apsauginiais akiniais. Naudojant asmens apsaugos priemones, pvz., respiratorių ar apsauginę kaukę, neslystančius batus, apsauginį šalmą, klausos apsaugos priemones ir kt., rekomenduojamas atitinkamai pagal naudojamą elektrinį jrankį, sumažėja rizika susižeisti.
▶ Saugokitės, kad elektrinio įrankio neijungtumėte atsitiktinai. Prieš prijungdami elektrinį įrankį prie elektros tinklo ir/arba akumuliatoriaus, prieš pakeldami ar neš-

dami isitikinkite, kad jis yra išjungtas. Jeigu nešdami elektrinj jrankj pirštą laikysite ant jungiklio arba prietaisą jjungsite j elektros tinklą, kai jungiklis yra jjungtas, gali jvykti nelaimingas atsitikimas.

▶ Prieš ijungdami elektrini įranki pašalinkite reguliavimo įrankius arba veržlinius raktus. Prietaiso besisukančioje dalyje esantis įrankis ar raktas gali sužaloti.
▶ Stenkitės, kad kūnas visada būtų normalioje padėtyje. Dirbdami stovėkite saugiai ir visada išlaikykite pusiausvyrą. Tvirtai stovėdami ir gerai išlaikydami pusiausvyrą galėsite geriau kontroliuoti elektrinį jrankį netikėtose situacijose.
▶ Dévékite tinkamą aprangą. Nedévékite plačių drabužių ir papuošalu. Saugokite plaukus, drabužius ir pirštines nuo besisukančių elektrinio įrankio dalių. Laisvus drabužius, papuošalus bei ilgus plaukus gali įtraukti besiskančios dalys.
▶ Jei yra numatyta galimybė prijungti dulkių nusiurbimo ar surinkimo įrenginius, visada įsitikinkite, ar jie yra prijungti ir ar tinkamai naudojami. Naudojant dulkių nusiurbimo įrenginius sumažėja kenksmingas dulkių poveikis.

Rūpeestinga elektrinių įrankių priežiūra ir naudojimas

▶ Neperkraukite prietaiso. Naudokite jūsų darbui tinkamą elektrini įrankį. Su tinkamu elektrinių įrankių jūs dirb-site geriau ir saugiau, jei neviršysite nurodyto galingumo.
▶ Nenaudokite elektrinio įrankio su sugedusiu jungikliu. Elektrinis įrankis, kurio nebegalima jjungti ar išjungti, yra pavojingas ir jį reikia remontuoti.
Prieš reguliuodami prietaisą, keisdami darbo įrankius ar prieš valydami prietaisą, iš elektros tinklo lizdo ištraukite kištuką ir/arba išimkite akumuliatorių. Ši at-sargumo priemonė apsaugos jus nuo netikėto elektrinio įrankio jsijungimo.
▶ Nenaudojamą elektrinį įrankį sandėliuokite vaikams ir nemokantiems juo naudotis asmenims neprieinamoje vietoje. Elektriniai įrankiai yra pavojingi, kai juos naudoja nepatyrę asmenys.
▶ Rüpestingai prižiūrėkite elektrinį įrankį. Patikrinkite, ar besisukančios prietaiso dalys tinkamai veikia ir niekur nestringa, ar nėra sulūžusių ar pažeistų dalių, kurios trikdytų elektrinio įrankio veikimą. Prieš vėl naudojant prietaisą, pažeistos prietaiso dalys turi būti sutaisytos. Daugelio nelaimingų atsitikimų priežastis yra blogai prižiūrimi elektriniai įrankiai.
Pjovimo įrankiai turi būti aštrūs ir švarūs. Rūpestingai prižiūrėti pjovimo įrankiai su aštriomis pjaunamosiomis briaunomis mažiau stringa ir juos yra lengviau valdyti.
Elektrini įrankį, papildomą įrangą, darbo įrankius ir t. t. naudokite taip, kaip nurodyta šioje instrukcijoje, ir atsižvelkite į darbo sąlygas ir atliekamą darbą. Naudojant elektrinius įrankius ne pagal paskirtį, gali susidaryti pavojingos situacijos.

Lietuviškai | 203

Aptarnavimas

▶ Elektrini įrankį turi remontuoti tik kvalifikuoti specia-listai ir naudoti tik originalias atsargines dalis. Taip ga-lima garantuoti, jog elektrinis įrankis išliks saugus naudoti.

Saugos nuorodos dirbantiems su smūginiais įrankiais

► Naudokite klausos apsaugos priemones. Dėl triukšmo poveikio galima prarasti klausą.
- Jei kartu su elektriniu įrankiu tiekiamos papildomos rankenos, jas naudokite. Nesuvaldžius elektrinio įrankio, galima susižeisti.
▶ Jei atliekate darbus, kurių metu darbo įrankis ar varžtas gali kliudyti paslėptus elektros laidus arba paties prietaiso maitinimo laidą, prietaisą laikykite už izoliuotų rankenu. Prisilietus prie laido, kuriuo teka elektros srove, metalinėse prietaiso dalyse gali atsirasti įtampa ir trenkti elektros smūgis.
Prieš pradėdami darbą, tinkamais ieškikliais patikrinkite, ar po norimais apdirbti paviršiais nėra pravestų elektros laidų, dujų ar vandentiekio vamzdžių. Jei abejojate, galite pasikviesti i pagalbą vietinius komunalinių paslaugų teikėjus. Kontaktas su elektros laidais gali sukelti gaisro bei elektros smūgio pavojų. Pažeidus dujotiekio vamzdį, gali įvykti sprogimas. Pažeidus vandentiekio vamzdį, galima padaryti daugybę nuostolių.
Darbo metu elektrini įrankį visuomet būtina laikyti abiem rankomis ir patikimai stovėti. Elektrinis įrankis yra saugiau valdomas, kai laikomas dviem rankomis.
▶ İtvirtinkite ruošinj. Tvirtinimo jranga arba spaustuvais jtvirtintas ruošinys yra užfiksuojamas žymiai patikimiau nei laikant ruošinj ranka.
Prieš padėdami elektrinį įrankį būtinai jį išjunkite ir palaukite, kol jo besisukančios dalys visiškai sustos. Darbo įrankis gali užstrigti, tuomet kyla pavojus nesuvaldyti prietaiso.

Gaminio ir techninių duomenų aprašas

Perskaitykite visas šias saugos nuorodas ir reikalavimus. Jei nepaisysite žemiau pateik-tų saugos nuorodu ir reikalavimų, gali trenkti elektros smūgis, kilti gaisras ir galite sunkiai susižaloti arba sužaloti kitus asmenis.

Atverskite lapą su elektrinio įrankio schema ir, skaitydami instrukciją, palikite šį lapą atverstą.

Elektrinio įrankio paskirtis

Elektrinis jrankis skirtas plytoms, betonui ir naturaliam akmeniui su smügiu gręžti bei lengviems kirtimo darbams atlikti. Jis taip pat tinka medienai, plastikui ir metalui gręžti be smügio. Jrankiai su elektroniniu sūkių regulatoriumi ir dešininiu bei kairiniu sukimusi taip pat skirti varžtams sukti.

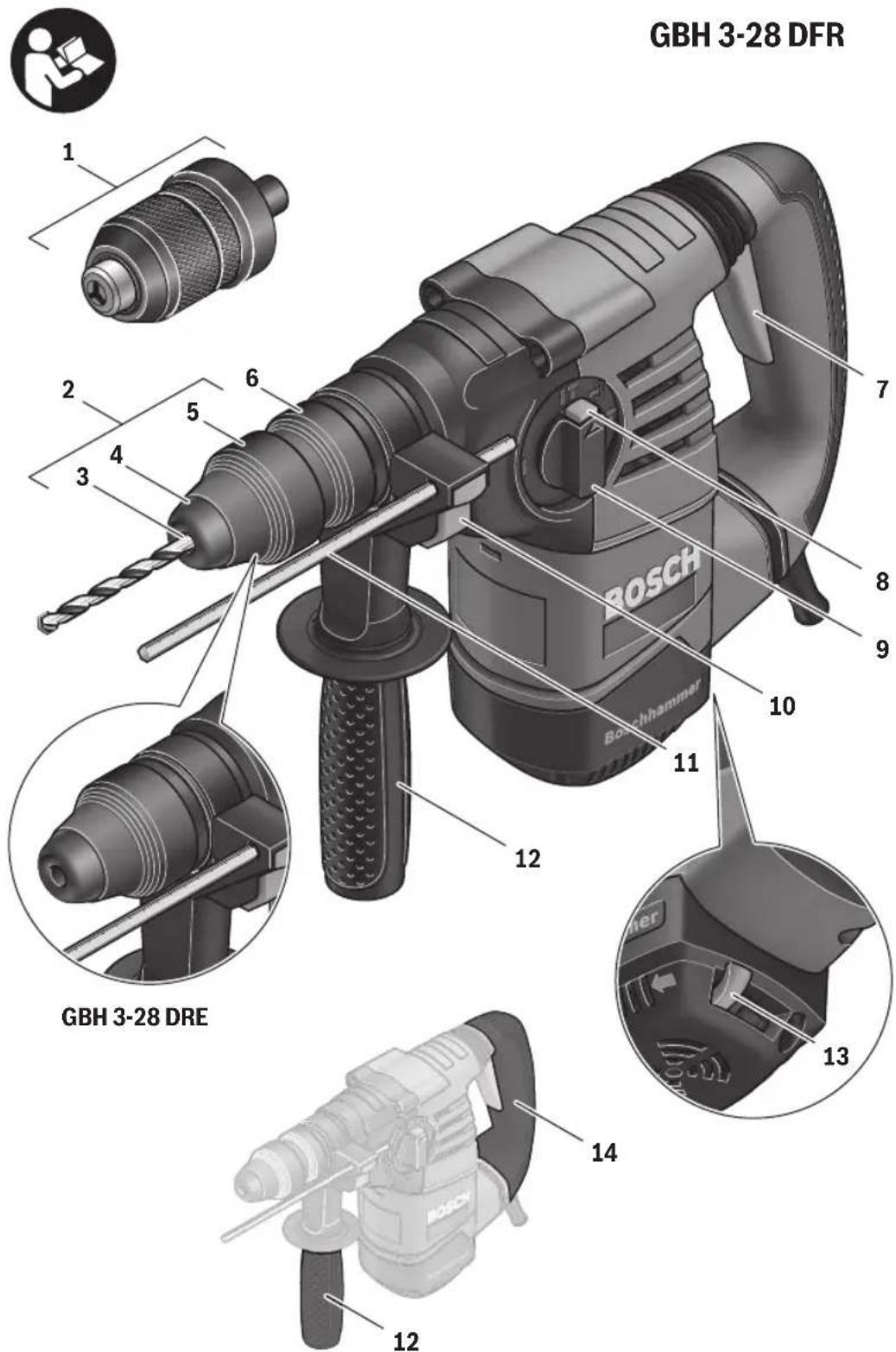

Pavaizduoti prietaiso elementai

Numeriais pažymėtus elektrinio jrankio elementus rasite šios instrukcijos puslapiuose pateiktuose paveikslėliuose.

1 Greitojo užveržimo keičiamasis griebtuvas (GBH 3-28 DFR)
2 SDS-plus keičiamasis griebtuvas (GBH 3-28 DFR)
3 Įrankių įtvaras SDS-plus
4 Apsaugantis nuo dulkių gaubtelis
5 Užraktinė mova
6 Keičiamojo griebtuvo fiksuojamasis žiedas (GBH 3-28 DFR)
7 Jjungimo-išjungimo jungiklis
8 Gręžimo-kirtimo režimų perjungiklio užrakto mygtukas
9 Grežimo-kirtimo režimų perjungiklis

10 Gylio ribotuvo reguliatoriaus klavišas

11 Gylio ribotuvas

12 Papildoma rankena (izoliuotas rankenos paviršius)

13 Sukimosi krypties perjungiklis

14 Rankena (izoliuotas rankenos paviršius)

15 Vainikinio griebtuvo apsauginis varžtas*

20 Greitojo užveržimo keičiamojo griebtuvo priekinė įvorė (GBH 3-28 DFR)

21 Greitojo užveržimo keičiamojo griebtuvo fiksuojamasis žiedas (GBH 3-28 DFR)

22 Nusiurbimo anga „Saugfix“*

23 Užveržiamasis varžtas „Saugfix“*

24 Gylio ribotuvas „Saugfix“*

25 Ištraukiamasis vamzdis „Saugfix“*

26 Sparnuotasis varžtas „Saugfix“*

27 Kreipiamasis vamzdis „Saugfix“*

28 Universalus laikiklis su SDS-plus koteliu*

*Pavaizduoti ar aprašyti priedai i tiekiamą standartinį komplektą nejeina. Visą papildomą įrangą rasite mūsų papildomos įrangos programoje.

Informacija apie triukšmą ir vibraciją

Triukšmo emisijos vertės nustatytos pagal EN 60745-2-6.

Pagal A skalę išmatuotas elektrinio įrankio triukšmo lygis tipiniu atveju siekia: garso slėgio lygis 91 dB(A); garso galios lygis 102 dB(A). Paklaida K=3 dB.

Dirbkite su klausos apsaugos priemonėmis!

GBH 3-28 DRE:

Vibracijos bendroji vertė a _h (trijų krypčių atstojamasis vektorius) ir paklaida K nustatytos pagal EN 60745-2-6:

Gręzimas su smūgiu j betoną: a_h=14,5m/s^2 K = 1,6m/s^2 kirtimas: a_h = 10m/s^2 K = 1,5m/s^2

Grężimas j metalą: a_n<2,5m/s^2,K=1,5m/s^2

Sukimas: a_n < 2,5m / s^2, K = 1,5m / s^2

204 | Lietuviškai

GBH 3-28 DFR:

Vibracijos bendroji vertė a_h (trijų krypčių atstojamasis vektorius) ir paklaida K nustatytos pagal EN 60745-2-6:

Grężimas su smūgiu j betoną: a_h=13m/s^2, K=2m/s^2 , kirtimas: a_h=9,5m/s^2, K=1,5m/s^2 .

Grężimas j metalą: a_h<2,5m/s^2,K=1,5m/s^2

Sukimas: a_h<2,5m/s^2,K=1,5m/s^2

GBH 3-28 DRE/GBH 3-28 DFR:

Šioje instrukcijoje pateiktas vibracijos lygis buvo išmatuotas pagal EN 60745 normoje standartizuotą matavimo metodą, ir jj galima naudoti elektriniams jrankiams palyginti. Jis skirtas vibracijos poveikiui laikinai įvertinti.

Nurodytas vibracijos lygis atspindi pagrindinius elektrinio jrankio naudojimo atvejus. Tačiau jeigu elektrinis jrankis naudojamas kitokiai paskirčiai, su kitokia papildoma jranga arba jeigu jis nepakankamai techniškai prižiūrimas, vibracijos lygis gali kisti. Tokiu atveju vibracijos poveikis per visą darbo laikotarpį gali žymiai padidėti.

Norint tiksliai įvertinti vibracijos poveikį per tam tikrą darbo laiką, reikia atsižvelgti ir į laiką, per kurį elektrinis įrankis buvo išjungtas arba, nors ir veikė, bet nebuvo naudojamas. Tai įver- tinus, vibracijos poveikis per visą darbo laiką žymiai sumažės. Dirbančiajam nuo vibracijos poveikio apsaugoti paskirkite papildomas apsaugos priemones, pvz.: elektrinių ir darbo įrankių techninę priežiūrą, rankų šildymą, darbo eigos organizavi-mą.

Techniniai duomenys

Perforatorius		GBH 3-28 DRE	GBH 3-28 DFR
Gaminio numeris		3 611 B3A 0.. 3 611 B4A 0..
Sūkių skaičiaus reguliavimas		●	●
Sukimosi sustabdymas		●	●
Reversas		●	●
Keičiamasis griebtuvas		- ●
Nominali naudojamoji galia	W	8	0
Smūgių skaičius	min^-1	0-4000	0-4000
Smūgio energija pagal „EPTA-Procedure 05/2009“	J	3	,
Sūkių skaičius	min^-1	0-900	0-900
Jrankių įtvaras		SDS-plus	SDS-plus
Suklio kakliuko skersmuo	mm	50	50
leidžiamasis maks. gręžinio skersmuo:(taip pat žr. 205 psl.)
- Betonas*	mm	28	28
- mūro sienoje (grąžtas su karūna)	mm	82	82
- Plienas	mm	13	13
- Mediena	mm	30	30
Svoris pagal „EPTA-Procedure 01:2014“	kg	3,5	3,6
Apsaugos klasė		☐/II	☐/II

*netinka grężti grażtu su karūna
Duomenys galioja tik tada, kai nominalioji jtampa [U] 230 V. Jei jtampa kitokia arba jei naudojamas specialus, tam tikrai šaliai gaminamas modelis, šie duomenys gali skirtis.

Montavimas

Prieš atliekant bet kokius elektrinio įrankio reguliavimo ar priežiūros darbus reikia ištraukti kištuką iš elektros tinklo lizdo.

Papildoma rankena

▶ Elektrinį irankį leidžiama naudoti tik su papildoma rankena 12.

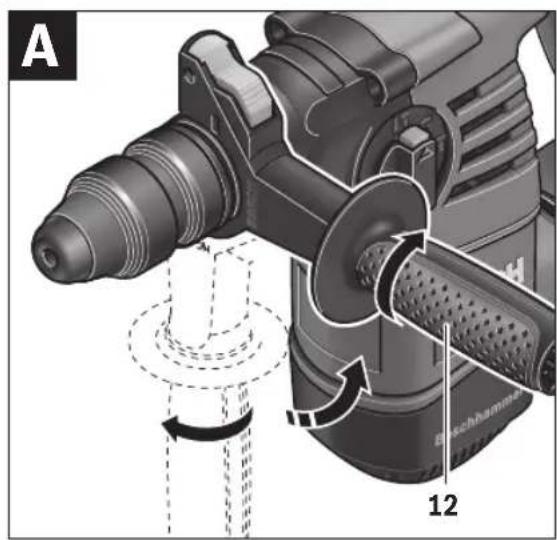

Papildomos rankenos pasukimas (žr. pav. A)

Papildomą rankeną 12 galite pasuktij norimą padėtį, kad būtų patogu dirbti.

- Pasukite apatinę papildomos rankenos 12 dalį prieš laikro-džio rodyklę ir perstatykite papildomą rankeną 12į norimą

padėtį. Paskui vėl tvirtai priveržkite papildomą rankeną 12, sukdami jos apatinę dalį pagal laikrodžio rodyklę.

Atkreipkite dėmesį, kad papildomos rankenos užveržiamoji juosta būtų specialiame, korpuse esančiame griovelyje.

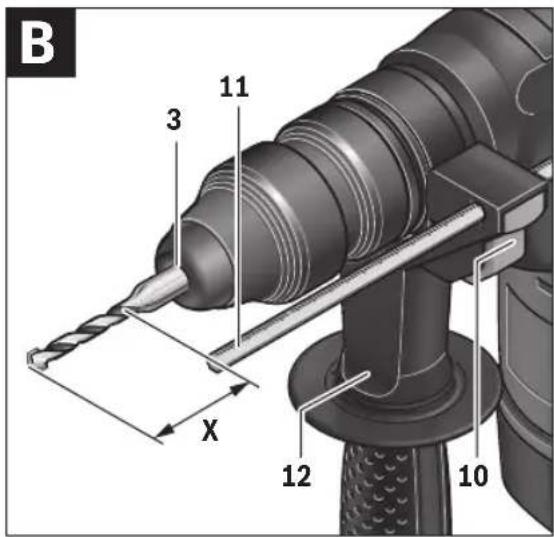

Grężimo gylio nustatymas (žr. pav. B)

Grężimo gylio ribotuvu 11 galima nustatyti grężimo gylj X.

- Paspauskite gylio ribotuvo fiksatoriaus klaviša 10 ir jstatykite gylio ribotuvą i papildomą rankeną 12. Ant gylio ribotuvo esantys grioveliai 11 turi būti nukreipti žemyn.

- Stumkite SDS-plus darbo įrankį iki atramos į įrankių įtvarą SDS-plus 3. Priešingu atveju dėl judančio SDS-plus įrankio gali būti nustatomas netinkamas gręžimo gylis.

Lietuviškai | 205

- Ištraukite gylio ribotuvą tiek, kad atstumas tarp grążto viršūnės ir gylio ribotuvo galo būtų lygus norimam grężimo gyliui X.

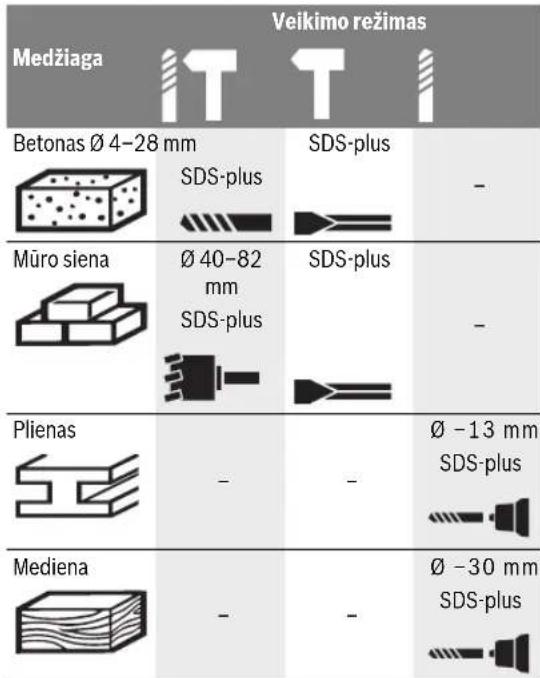

Griebtuvo ir įrankio parinkimas

Norint gręžti su smūgiu ir kirsti, reikia SDS-plus įrankių, ku- riuos būtų galima įstatyti į SDS-plus griebtuvą.

Norint gręžti be smūgio medienoje, metale, keramikoje ir plastike bei norint sukti varžtus, reikia naudoti ne SDS-plus sistemos įrankius (pvz., grąžtus su cilindriniu kotu). Šiems įrankiams reikės greitojo užveržimo griebtuvo arba vainikinio griebtuvo.

GBH 3-28 DFR: SDS-plus keičiamajj griebtuvą 2 galima lengvai pakeisti kartu tiekiamu greitojo užveržimo keičiamuoju griebtuvu 1.

Vainikinio griebtuvo keitimas (GBH 3-28 DRE)

Norédami dirbti su jrankiais be SDS-plus (pvz., gražtu su cilindriniu kotu), turite užděti specialų griebtuvą (vainikinį arba greitojo užveržimo griebtuvą – papildoma įranga).

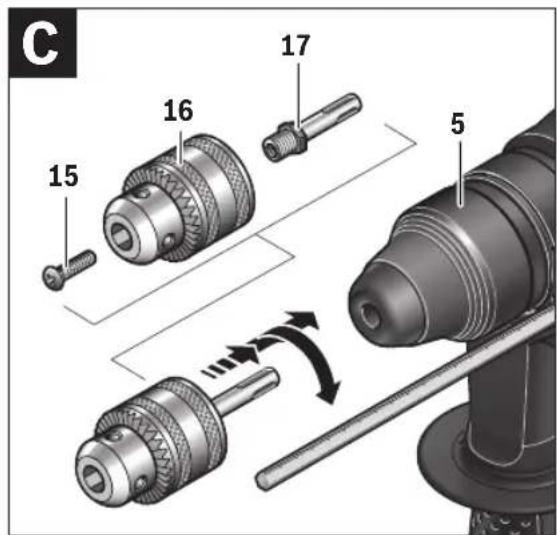

Vainikinio griebtuvo montavimas (žr. pav. C)

- Jsukite SDS-plus kotelj 17 j vainikinj griebtuvą 16. Pritvirtinkite vainikinj griebtuvą 16 apsauginiu varžtu 15. Atkreipkite dèmesj, kad apsauginis varžtas yra su kairiniu sriegiu.

Vainikinio griebtuvo uždėjimas (žr. pav. C)

• Nuvalykite kotelio jstatomaji galą ir ji truputį patepkite.
• Vainikinį griebtuvą su koteliu sukite į įrankių įtvarą, kol jis savaime užsifiksuos.
• Patikrinkite, ar užsifiksavo, t. y. vainikinj griebtuvą patraukite.

Vainikinio griebtuvo nuémimas

- Stumkite užraktinę movą 5 atgal ir nuimkite vainikinį griebtuvą 16.

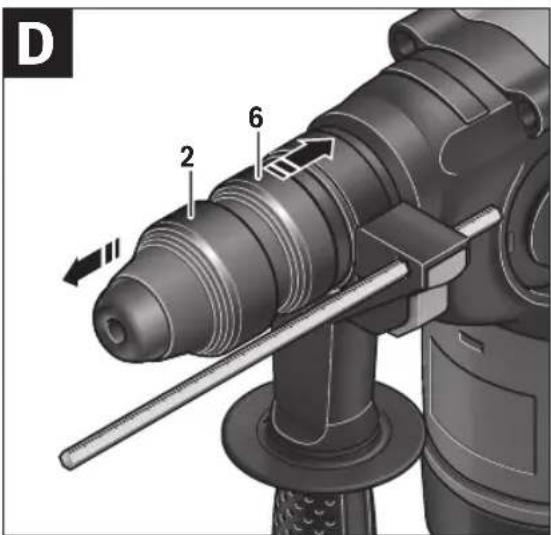

Keičiamojo griebtuvo nuémimas/uždéjimas (GBH 3-28 DFR)

- Keičiamojo griebtuvo fiksuojamąj žiedą 6 patraukite atgal, tvirtai laikykite jj šioje padętyje ir SDS-plus keičiamąj griebtuva 2 arba greitojo užveržimo keičiamąj griebtuva 1 traukdami j priekj nuimkite.

Nuimtą keičiamajį griebtuvą saugokite nuo nešvarumu.

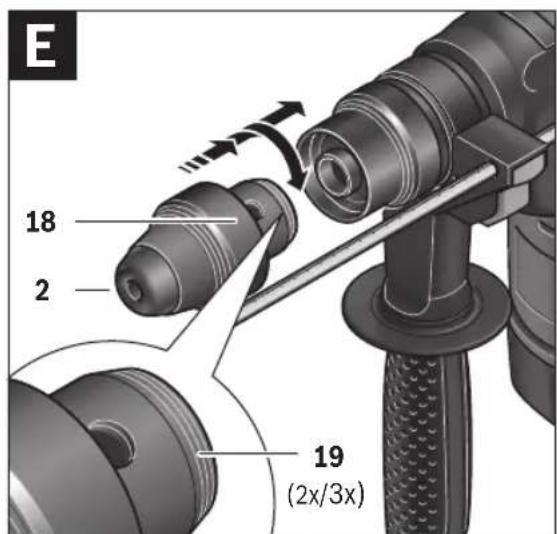

Keičiamojo griebtuvo uždėjimas (žr. pav. E)

Naudokite tik modeliui skirtą originalią įrangą ir atkreipkite dėmesį i identifikacinių griovelių skaičių 19.Leidžiama naudoti tik keičiamuosius griebtuvus su dviem arba trimis identifikaciniais grioveliais. Naudojant šiam elektriniam įrankiui netinkamą keičiamajį griebtuvą, darbo metu gali iškristi darbo įrankis.

• Keičiamajj griebtuvą prieš jstatydami nuvalykite ir šiek tiek patepkite jstatomajj galą.
• SDS-plus keičiamajj griebtuvą 2 arba greitojo užveržimo keičiamajj griebtuvą 1 apimkite visa ranka. Keičiamajj griebtuvą sukdami stumkite ant griebtuvo laikiklio 18, kol aiškiai išgirsite, kad užsifiksavo.
• Keičiamasis griebtuvas užsifiksuoja automatiškai. Patikrinkite, ar užsifiksavo, t.y. keičiamaji griebtuvą patraukite.

Irankių keitimas

Dirbant apsauginis gaubtelis 4 neleidžia dulkėms patekti į įtvaro vidų. Įstatant darbo įrankį, reikia saugoti, kad šis gaub- telis 4 nebūtų pažeistas.

▶ Pažeistą apsauginį gaubtelį būtina nedelsiant pakeisti. Tai atlikti rekomenduojame remonto tarnyboje.

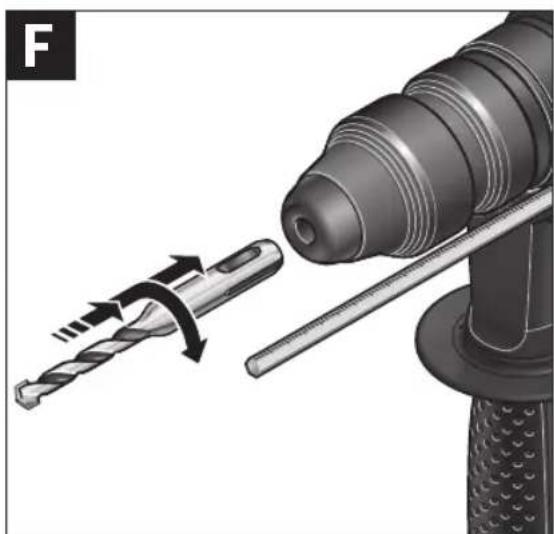

SDS-plus darbo įrankio įstatymas (žr. pav. F)

Su SDS-plus griebtuvu nenaudodami papildomų įrankių galite lengvai ir patogiai pakeisti darbo įrankį.

• GBH 3-28 DFR: jstatykite greitojo SDS-plus keičiamajj griebtuvą 2.
• Darbo jrankj nuvalykite ir jo įstatomąjį galą šiek tiek patepkite.
• Sukdami jstatykite darbo jrankj ijtvarą ir jstumkite iki galo, kol jis savaime użsifiksuos.
• Patraukę jrankj atgal, patikrinkite, ar jis tinkamai użsifiksa-vo.

SDS-plus darbo įrankis turi turėti laisvumo. Todėl sukdamasis tuščiaja eiga, jis gali šiek tiek klibėti. Tai neturi jokios įtakos gręžiamos kiaurymės tikslumui, nes gręžiant gražtas centruojasi savaime.

SDS-plus darbo įrankio išėmimas (žr. pav. G)

- Patraukite užraktinę movą 5 atgal ir išimkite darbo jrankj.

Darbo įrankių be SDS-plus įstatymas (GBH 3-28 DRE)

Nuoroda: nenaudokite jrankių be SDS-plus gręžti su smūgiu arba kirsti! Jrankiai be SDS-plus ir griebtuvas gręžiant su smūgiu ir kertant bus pažeidžiami.

206 | Lietuviškai

• Jstatykite vainikinį griebtuvą 16 (žr. „Vainikinio griebtuvo keitimas“, 205 psl.).
• Sukdami atverkite griebtuvą 16 tiek, kad galėtumėte jstatyti jrankj. Jstatykite jrankj.
• Griebtuvo raktą jstatykite j vainikinio griebtuvo 16 atitinkamas angas ir tolygiai veržkite jrankj.
• Pasukite gręžimo-kirtimo režimų perjungiklj 9 j padėtį „Gręžimas“.

Darbo įrankių be SDS-plus išėmimas (GBH 3-28 DRE)

- Sukite vainikinio griebtuvo 16 movą griebtuvo raktu prieš laikrodžio rodyklę, kol darbo jrankj bus galima išimti.

Darbo įrankių be SDS-plus įstatymas (GBH 3-28 DFR) (žr. pav. H)

Nuoroda: nenaudokite įrankių be SDS-plus gręžti su smūgiu arba kirsti! Įrankiai be SDS-plus ir griebtuvas gręžiant su smūgiu ir kertant bus pažeidžiami.

• Jstatykite greitojo užveržimo keičiamaji griebtuvą 1.
• Tvirtai laikykite greitojo užveržimo keičiamojo griebtuvo fiksuojamajj žiedą 21. Sukdami priekinę įvorę 20 atidarykite jrankių įtvarą tiek, kad būtų galima įstatyti įrankį. Tvirtai laikykite fiksuojamajj žiedą 21 ir stipriai sukite priekinę įvorę 20 rodyklės kryptimi, kol aiškiai išgirsite trakštelėjima.
• Patikrinkite, ar jrankis tvirtai jsistate, t. y. ji patraukite.

Nuoroda: jei įrankių įtvaras buvo atidarytas iki atramos, užsukant įrankių įtvarą gali būti, kad trakštelėjimas girdėsis, bet įtvaras neužsidarys.

Tokiu atveju priekinę įvorę 20 vieną kartą pasukite priešinga rodyklei kryptimi. Tada įrankių įtvarą galima uždaryti.

- Pasukite grężimo-kirtimo režimų perjungiklj 9 j padėtį „Grężimas“.

Darbo įrankių be SDS-plus išėmimas (GBH 3-28 DFR) (žr. pav. I)

- Tvirtai laikykite greitojo užveržimo keičiamojo griebtuvo fiksuojamajj žiedą 21. Sukdami priekinę įvorę 20 rodyklės kryptimi atidarykite jrankių įtvarą tiek, kad būtų galima išimti jrankį.

Dulkių nusiurbimas su „Saugfix“ (pap. įranga)

Medžiagų, kurių sudėtyje yra švino, kai kurių rūšių medienos, mineralų ir metalų dulkės gali būti kenksmingos sveikatai. Dirbančiajam arba netoli esantiems asmenims nuo sąlyčio su dulkėmis arba jų įkvėpus gali kilti alerginės reakcijos, taip pat jie gali susirgti kvėpavimo takų ligomis. Kai kurios dulkės, pvz., qžuolo ir buko, yra vėžį sukeliančios, o ypač, kai mediena yra apdorota specialiomis medienos priežiūros priemonėmis (chromatu, medienos apsaugos priemonėmis). Medžiagas, kuriose yra asbesto, leidžiama apdoroti tik specialistams.

• Jei yra galimybė, naudokite apdirbamai medžiagai tinkančią dulkių nusiurbimo jrangą.
• Pasirūpinkite geru darbo vietos vėdinimu.
• Rekomenduojama dévěti kvépavimo takų apsauginę kaukę su P2 klasės filtru.

Laikykitės jūsų šalyje galiojančių apdorojamoms medžiągoms taikomų taisyklių.

▶ Saugokite, kad darbo vietoje nesusikauptų dulkių. Dulkės lengvai užsidega.

„Saugfix“ montavimas (žr. pav. J)

Dulkéms nusiurbti reikia „Saugfix“ (papildoma jranga). Grężiant „Saugfix“ spaudžia atgal, todėl „Saugfix“ galvutė visada yra sandariai prispausta prie pagrindo.

• Paspauskite gylio ribotuvo regulatoriaus klavišą 10 ir išimkite gylio ribotuvą 11. Dar kartą paspauskite klavišą 10 ir jstatykite „Saugfix“ iš priekio j papildomą rankeną 12.
• Prie „Saugfix“ nusiurbimo angos 22 prijunkite nusiurbimo žarną (skersmuo 19 mm, papildoma jranga).
  Dulkių siurblys turi būti pritaikytas apdirbamo ruošinio pjuvenoms, drožlėms ir dulkėms nusiurbti.
• Sveikatai ypač pavojingoms, věžj sukeliančioms, sausoms dulkėms nusiurbti būtina naudoti specialų dulkių siurblį.

Grężimo gylio ant „Saugfix“ nustatymas (žr. pav. K)

Norimą grężimo gylj X galite nustatyti ir montuodami „Saugfix“.

• Stumkite SDS-plus darbo jrankj iki atramos j jrankių jtvarą SDS-plus 3. Priešingu atveju del judančio SDS-plus jrankio gali būti nustatomas netinkamas gręžimo gylis.
• Atlaisvinkite sparnuotaj j varžta 26 ant „Saugfix“.
• Tvirtai jremkite nejjungtą prietaisą i grężiamą vietą. SDS-plus darbo įrankis turi priglusti paviršiumi.
• Pastumkite „Saugfix“ kreipiamajj vamzdj 27 laikiklyje tiek, kad „Saugfix“ galvutė priglustų prie gręžiamo paviršiaus. Stumkite kreipiamajj vamzdj 27 ištraukiamuoju vamzdžiu 25 ne daugiau nei reikia, kad liktų matoma kaip galima didesnė skalės dalis ant ištraukiamojo vamzdžio 25.
• Tvirtai užveržkite sparnuotajj varžtą 26. Atlaisvinkite užveržiamajj varžtą 23 ant „Saugfix“ gylio ribotuvo.
• Pastumkite gylio ribotuvą 24 ant ištraukiamojo vamzdžio 25 tiek, kad paveikslélyje nurodytas atstumas X atitiktų norimą grężimo gylj.
• Šioje padėtyje tvirtai užveržkite užveržiamajj varžtą 23.

Naudojimas

Paruošimas naudoti

- Atkreipkite dėmesį į tinklo įtampaą! Elektros tinklo įtampa turi atitikti elektrinio įrankio firminėje lentelėje nurodytą įtampaą. 230 V pažymėtus elektrinius įrankius galima jungti ir į 220 V įtampos elektros tinklą.

Veikimo režimo pasirinkimas

Gręžimo-kirtimo režimų perjungikliu 9 pasirinkite elektrinio prietaiso veikimo režimą.

Nuoroda: veikimo režimą keiskite tik tada, kai elektrinis prietaisas išjungtas! Priešingu atveju galite pažeisti elektrinį prietaisą.

- Norėdami pakeisti veikimo režimą, paspauskite atblokavimo klavišą 8 ir sukite gręžimo-kirtimo režimų perjungiklj 9 į norimą padėtį, kol išgirsite, kad jis užsifiksavo.

Lietuviškai | 207

Padėtis, norint gręžti su smūgiu betoną arba akmenį

Padėtis, norint gręžti be smūgio medieną, metalą, keramiką ir plastiką bei sukti varžtus.

Padėtis Vario-Lock, norint pakeisti kalto padėtį.

Šioje padėtyje gręžimo-kirtimo režimų per-jungiklis 9 užsifiksuoja.

Padètis, norint kirsti

Sukimosi krypties keitimas

Sukimosi krypties perjungikliu 13 galite pakeisti elektrinio jrankio sukimosi kryptj.

▶ Sukimosi krypties perjungiklj 13 stumkite tik tada, kai prietaiso besisukančios dalys yra visiškai sustojusios.

Dešininis sukimasis: Sukite sukimosi krypties perjungiklj 13 iki atramos j padetj ←.
Kairinis sukimasis: Sukite sukimosi krypties perjungiklj 13 iki atramos j padëtj → .

Norėdami gręžti su smūgiu, gręžti ir kirsti, visada nustatykite dešininę sukimosi kryptį.

ljungimas ir išjungimas

Kad tausotumėte energiją, elektrinį įrankį jjunkite tik tada, kai naudosite.

• Norėdami jjungti elektrinį įrankį, nuspauskite jjungimo-iš-jungimo jungiklj 7.
• Norédami išjungti, jjungimo-išjungimo jungiklj 7 atleiskite.

Sūkių skaičiaus ir smūgių skaičiaus nustatymas

Jungto elektrinio prietaiso sūkių/smūgių skaičių tolygiai galite reguliuoti atitinkamai spausdami jungimo-išjungimo jungiklj 7.

Lengvai spaudžiant ijungimo-išjungimo jungikl 7 sūkių (smū-gių) skaičius bus nedidelis, jsibėgėjimas – švelnus, kontro-liuojamas. Daugiau spaudžiant jungiklj, sūkių skaičius didėja.

Apsauginė sankaba

Istrigus ar užsikabinus gražtui, įsijungia apsauginė sankaba, kuri išjungia jėgos perdavimą i sukli. Kadangi tuo metu prietaisą veikia reakcijos momentą sukeliančios jėgos, ji būtina patikimai laikyti abiem rankomis ir tvirtai stovėti.

▶ Jei gražtas i strigo, būtina išjungti prietaisą ir išlaisvinti gražta. Ijungiant prietaisą su užblokuotu gražtu atsi- randa didelis reakcijos jęgų momentas.

Darbo patarimai

▶ Prieš atliekant bet kokius elektrinio įrankio reguliavimo ar priežiūros darbus reikia ištraukti kištuką iš elektros tinklo lizdo.
▶ Jei atliekate darbus, kurių metu darbo įrankis ar varžtas gali kliudyti paslėptus elektros laidus arba paties prietaiso maitinimo laidą, prietaisą laikykite už izoliuotų rankenų. Prisilietus prie laido, kuriuo teka elektros srovė, metalinėse prietaiso dalyse gali atsirasti įtampa ir trenkti elektros smūgis.

Kalto padèties keitimas (Vario-Lock)

Kaltas gali būti perstatomas ir užfiksuojamas 36 padėčių. Pasukus įrankį į norimą padėtį, su prietaisu galima dirbti patogiausioje ir mažiausia varginančioje dirbančiojo kūną padėtyje.

• Kaltą jstatykite j jrankių jtvarą.
• Pasukite grężimo-kirtimo režimų perjungiklj 9 j padėtį „Vario-Lock“ (žr. „Veikimo režimo pasirinkimas“, 206 psl.).
• Kaltą su įtvaru pasukite į norimą padėtį.
• Pasukite grężimo-kirtimo režimų perjungiklj 9į padėtį „Kirtimas“. Tada įrankių įtvaras užsifiksuoja.
• Norėdami kirsti, nustatykite dešininį sukimąsi.

Suktuvo antgalio įstatymas (žr. pav. L)

Ant veržlės uždėkite ar į varžtą įremkite tik išjungta prietaisą. Besisukantys darbo įrankiai gali nuslysti.

Norint naudoti suktuvo antgalj, reikia universalaus antgalių laikiklio 28 su SDS-plus koteliu (papildoma jranga).

• Nuvalykite kotelio jstatomaji galą ir ji truputį patepkite.
• Universalų antgalių laikiklj sukdami stumkite j įrankių įtva-ra, kol jis savaime užsifiksuos.
• Patikrinkite, ar užsifiksavo, t. y. universalų antgalių laikiklj patraukite.
• J universalų antgalių laikiklj jstatykite antgalį. Naudokite tik varžto galvutei tinkamą suktuvo antgalį.
• Pasukite gręžimo-kirtimo režimų perjungiklj 9 j padėtį „Gręžimas“.
• Norėdami išimti universalų antgalių laikiklj, pastumkite užraktinę movą 5 žemyn ir išimkite universalų antgalių laikiklj 28 iš jrankių jtvaro.

Priežiūra ir servisas

Priežiūra ir valymas

▶ Prieš atliekant bet kokius elektrinio įrankio reguliavimo ar priežiūros darbus reikia ištraukti kištuką iš elektros tinklo lizdo.
▶ Reguliariai valykite elektrini įrankį ir ventiliacines angas jo korpuse, tuomet galėsite dirbti kokybiškai ir saugiai.
▶ Pažeistą apsauginį gaubtelį būtina nedelsiant pakeisti. Tai atlikti rekomenduojame remonto tarnyboje.
- Irankių įtvarą 3 išvalykite po kiekvieno naudojimo.

208 | Lietuviškai

Jei reikia pakeisti maitinimo laidą, dėl saugumo sumetimų tai turi būti atliekama Bosch įmonėje arba įgaliotose Bosch elektrinių įrankių remonto dirbtuvėse.

Klientų aptarnavimo skyrius ir naudotojų konsultavimo tarnyba

Klientų aptarnavimo skyriuje gausite atsakymus į klausimus, susijusius su jūsų gaminio remontu, technine priežiūra bei atsarginėmis dalimis. Detalius brėžinius ir informaciją apie atsargines dalis rasite čia:

www.bosch-pt.com

Bosch naudotojų konsultavimo tarnybos specialistai mielai at-sakys į klausimus apie mūsų gaminius ir papildomą įrangą.

leškant informacijos ir užsakant atsargines dalis prašome būtinai nurodyti dešimtženklį gaminio numerį, esantį firminėje lentelėje.

Lietuva

Bosch jrankių servisas

Informacijos tarnyba: [phone]

|rankių remontas: [phone]

Faksas: [phone]

El. paštas: [e-mail]

Šalinimas

Elektrinis jrankis, papildoma jranga ir pakuotė yra pagaminti iš medžiagų, tinkančių antriniam perdirbimui, ir vėliau privalo būti atitinkamai perdirbti.

Nemeskite elektrinių įrankių į buitinių atliekų konteinerius!

Tik ES šalims:

Pagal Europos direktyvą 2012/19/ES dėl elektros ir elektroninės jrangos atlieku ir šios direktyvos perkėlimo j nacionalinę teisę aktus, naudoti nebetinkami elektriniai jrankiai turi būti surenkami atskirai ir perdirbami aplinkai nekenksmingu būdu.

Galimi pakeitimai.

الgzائر

سيستال
