Тип продукту	Перфоратор (ударний дриль)
Бренд	Bosch
Модель	GBH 3-28 DFR (GBH 328 DFR)
Номінальна споживана потужність	800 Вт
Кількість ударів	0 - 4000 хв⁻¹
Індивідуальна сила удару (EPTA 05/2009)	3,2 Дж
Швидкість обертання на холостому ходу	0 - 900 об/хв
Тримач інструменту	SDS-plus
Змінний патрон	Швидкозатискний патрон та патрон SDS-plus (в комплекті)
Макс. діаметр свердління (бетон)	28 мм
Макс. діаметр свердління (сталь)	13 мм
Макс. діаметр свердління (дерево)	30 мм
Вага (згідно EPTA 01:2014)	3,6 кг
Клас захисту	II (подвійна ізоляція)
Рівень звукового тиску	91 дБ(А)
Рівень звукової потужності	102 дБ(А)
Вібрація (свердління бетону)	13 м/с² (невизначеність K=2 м/с²)
Функції	Свердління з ударом, свердління без удару, довбання, Vario-Lock (36 положень долота)
Напрямок обертання	Вправо / вліво
Регулювання швидкості	Електронне плавне (натисканням на вимикач)
Зупинка обертання / удару	Так
Додаткова рукоятка	Так, регульована (ізольована поверхня захвату)
Обмежувач глибини	Так, регульований
Пилезахисний ковпачок	Так, на тримачі інструменту
Обслуговування	Очищати вентиляційні отвори, замінювати пилезахисний ковпачок при пошкодженні, очищати тримач інструменту після кожного використання

Часті запитання - GBH 328 DFR BOSCH

Як змінити патрон на GBH 3-28 DFR?

Щоб змінити змінний патрон, сильно потягніть фіксаторне кільце (6) назад і зніміть патрон. Для встановлення нового патрона очистіть і злегка змастіть кінець, потім вставте його в кріплення (18), злегка повертаючи, доки не почуєте клацання.

Які типи інструментів можна використовувати з цим перфоратором?

Інструменти SDS-plus використовуються для свердління з ударом та довбання. Для свердління без удару (дерево, метал, кераміка) або загвинчування використовуйте швидкозатискний патрон або зубчастий патрон зі свердлами з циліндричним хвостовиком.

Як налаштувати глибину свердління?

Натисніть кнопку (10) і вставте обмежувач глибини (11) у додаткову рукоятку. Висуньте обмежувач, доки відстань між вістрям свердла та вістрям обмежувача не відповідатиме бажаній глибині X.

Як вибрати режим роботи (свердління, довбання, Vario-Lock)?

Натисніть кнопку розблокування (8) і поверніть перемикач зупинки обертання/удару (9) у потрібне положення: свердління з ударом, свердління без удару, Vario-Lock для регулювання положення долота або довбання. Змінюйте режим лише коли інструмент вимкнений.

Як використовувати функцію Vario-Lock?

Встановіть долото в тримач інструменту, поверніть селектор у положення Vario-Lock, поверніть тримач інструменту в потрібне положення (можливі 36 положень), потім поверніть селектор у положення довбання для фіксації.

Що робити при заклинюванні свердла?

Інструмент оснащений муфтою перевантаження, яка перериває привід у разі заклинювання. Міцно тримайте інструмент обома руками та зберігайте стійке положення. Негайно вимкніть інструмент і звільніть свердло.

Як обслуговувати пилезахисний ковпачок?

Пилезахисний ковпачок (4) захищає тримач інструменту. Негайно замініть його, якщо він пошкоджений. Доручіть заміну авторизованому сервісному центру Bosch, щоб уникнути ризику для безпеки.

Чи можна використовувати свердла з циліндричним хвостовиком без SDS-plus для свердління з ударом?

Ні, ніколи не використовуйте інструменти без SDS-plus для свердління з ударом або довбання. Вони можуть пошкодити патрон та інструмент. Використовуйте їх лише для свердління без удару.

Як чистити інструмент?

Перед будь-яким чищенням відключіть інструмент. Очищайте вентиляційні отвори, щоб уникнути перегріву. Очищайте тримач інструменту після кожного використання. Замініть пилезахисний ковпачок за потреби.

Де знайти номер деталі для запасних частин?

Десятизначний номер деталі вказано на заводській табличці виробу. Використовуйте його для замовлення запасних частин на сайті Bosch або зверніться до сервісного центру.

ПОСІБНИК КОРИСТУВАЧА GBH 328 DFR BOSCH

Українська...... Сторінка 132

Вказівки з техніки безпеки

Загальні застереження для електроприладів

ПОПЕРЕДЖЕННЯ Прочитайте всі застереження і вказівки. Недотри-

мання застережень і вказівок може призвести до ураження електричним струмом, пожежі та/або серйозних травм.

Добре зберігайте на майбутнє ці попередження і вказівки.

Під поняттям «електроприлад» в цих застереженнях мається на увазі електроприлад, що працює від мережі (з електрокабелем) або від акумуляторної батареї (без електрокабелю).

Безпека на робочому місці

• Тримайте своє робоче місце в чистоті і забезпечте добре освітлення робочого місця. Безлад або погане освітлення на робочому місці можуть призвести до нещасних випадків.
  Не працюйте з електроприладом у середовищі, де існує небезпека вибуху внаслідок присутності горючих рідин, газів або пилу. Електроприлади можуть породжувати іскри, від яких може займатися пил або пари.
  Під час праці з електроприладом не підпускайте до робочого місця дітей та інших людей. Ви можете втратити контроль над приладом, якщо Ваша увага буде відвернута.

Електрична безпека

Штепсель електроприладу повинен підходити до розетки. Не дозволяється міняти щось в штепселі. Для роботи з електроприладами, що мають захисне заземлення, не використовуйте адаптери. Використання оригінального штепселя та належної розетки зменшує ризик ураження електричним струмом.
Уникайте контакту частин тіла із заземленими поверхнями, як напр., трубами, батареями опалення, плитами та холодильниками. Коли Ваше тіло заземлене, існує збільшена небезпека ураження електричним струмом.
- Захищайте прилад віддощу і вологи. Попадання води в електроприлад збільшує ризик ураження електричним струмом.
He використовуйте кабель для перенесення електроприладу, підвішування або витягування штепселя з розетки. Захищайте кабель від тепла, олії, гострих країв та деталей приладу, що рухаються. Пошкоджений або закручений кабель збільшує ризик ураження електричним струмом.
Для зовнішніх робіт обов'язково використовуйте лише такий подовжувач, що придатний для зовнішніх робіт. Використання подовжувача, що

розрахований на зовнішні роботи, зменшує ризик ураження електричним струмом.

Якщо не можна запобігти використанню електроприладу у вологому середовищі, використовуйте пристрій захисного вимкнення. Використання пристрою захисного вимкнення зменшує ризик ураження електричним струмом.

Безпека людей

Будьте уважними, слідкуйте за тим, що Ви робите, та розсудливо поводьтеся під час роботи з електроприладом. Не користуйтеся електроприладом, якщо Ви стомлені або знаходитесь під дією наркотиків, спиртних напоїв або ліків. Мить неуважності при користуванні електроприладом може призвести до серйозних травм.
Вдягайте особисте захисне спорядження та обов'язково вдягайте захисні окуляри. Вдягання особистого захисного спорядження, як напр., – в залежності від виду робіт – захисної маски, спецвзуття, що не ковзається, каски та навушників, зменшує ризик травм.
Уникайте випадкового вмикання. Перш ніж ввімкнути електроприлад в електромережу або під'єднати акумуляторну батарею, брати його в руки або переносити, впевніться в тому, що електроприлад вимкнутий. Тримання пальця на вимикачі під час перенесення електроприладу або підключення в розетку увімкнутого приладу може призвести до травм.
▶ Перед тим, як вмикати електроприлад, приберіть налагоджувальні інструменти та гайковий ключ. Перебування налагоджувального інструмента або ключа в частині приладу, що обертається, може призвести до травм.
Уникайте неприродного положення тіла. Зберігайте стійке положення та завжди зберігайте рівновагу. Це дозволить Вам краще зберігати контроль над електроприладом у несподіваних ситуаціях.
Вдягайте придатний одяг. Не вдягайте просторий одяг та прикраси. Не підставляйте волосся, одяг та рукавиці до деталей приладу, що рухаються. Просторий одяг, довге волосся та прикраси можуть потрапити в деталі, що рухаються.
Якщо існує можливість монтувати пиловідсмоктувальні або пилоуловлюючі пристрої, переконайтеся, щоб вони були добре під'єднані та правильно використовувалися. Використання пиловідсмоктувального пристрою може зменшити небезпеки, зумовлені пилом.

Правильне поводження та користування електроприладами

Не перевантажуйте прилад. Використовуйте такий прилад, що спеціально призначений для відповідної роботи. З придатним приладом Ви з меншим ризиком отримаєте кращі результати роботи, якщо будете працювати в зазначеному діапазоні потужності.

Українська | 133

Не користуйтеся електроприладом з пошкодженим вимикачем. Електроприлад, який не можна увімкнути або вимкнути, є небезпечним і його треба відремонтувати.
▶ Перед тим, як регулювати що-небудь на приладі, міняти приладдя або ховати прилад, витягніть штепсель із розетки та/або витягніть акумуляторну батарею. Ці попереджувальні заходи з техніки безпеки зменшують ризик випадкового запуску приладу.
Ховайте електроприлади, якими Ви саме не користуєтесь, від дітей. Не дозволяйте користуватися електроприладом особам, що не знайомі з його роботою або не читали ці вказівки. У разі застосування недосвідченими особами прилади несуть в собі небезпеку.
Старанно доглядайте за електроприладом. Перевіряйте, щоб рухомі деталі приладу бездоганно працювали та не заїдали, не були пошкодженими або настільки пошкодженими, щоб це могло вплинути на функціонування електроприладу. Пошкоджені деталі треба відремонтувати, перш ніж користуватися ними знов. Велика кількість нещасних випадків спричиняється поганим доглядом за електроприладами.
- Тримайте різальні інструменти нагостреними та в чистоті. Старанно доглянуті різальні інструменти з гострим різальним краєм менше застряють та легші в експлуатації.
Використовуйте електроприлад, приладдя до нього, робочі інструменти т.і. відповідно до цих вказівок. Беріть до уваги при цьому умови роботи та специфіку виконуваної роботи. Використання електроприладів для робіт, для яких вони не передбачені, може призвести до небезпечних ситуацій.

Сервіс

Віддавайте свій прилад на ремонт лише кваліфікованим фахівцям та лише з використанням оригінальних запчастин. Це забезпечить безпечність приладу на довгий час.

Вказівки з техніки безпеки для молотків

▶ Вдягайте навушники. Шум може пошкодити слух.
Користуйтеся додатковими рукоятками, доданими до електроінструменту. Втрата контролю над електроінструментом може призводити до тілесних ушкоджень.
▶ При роботах, коли робочий інструмент або гвинт може зачепити заховану електропроводку або власний шнур живлення, тримайте інструмент за ізольовані рукоятки. Зачеплення проводки, що знаходиться під напругою, може заряджувати також і металеві частини електроінструменту та призводити до ураження електричним струмом.
Для знаходження захованих в стіні труб або електропроводки користуйтеся придатними приладами або зверніться в місцеве підприємство

електро-, газо- і водопостачання. Зачеплення електропроводки може призводити до пожежі та ураження електричним струмом. Зачеплення газової труби може призводити до вибуху. Зачеплення водопроводної труби може завдати шкоду матеріальним цінностям або призвести до ураження електричним струмом.

Під час роботи міцно тримайте прилад двома руками і зберігайте стійке положення. Двома руками Ви зможете надійніше тримати електроприлад.
Закріплюйте оброблюваний матеріал. За допомогою затискного пристрою або лещат оброблюваний матеріал фіксується надійніше ніж при триманні його в руці.
▶ Перед тим, як покласти електроприлад, зачекайте, поки він не зупиниться. Адже робочий інструмент може зачепитися за що-небудь, що призведе до втрати контролю над електроприладом.

Опис продукту і послуг

Прочитайте всі застереження і вказівки. Недотримання застережень і вказівок може призвести до ураження електричним струмом, пожежі та/або серйозних травм.

Будь ласка, розгорніть сторінку із зображенням приладу і тримайте її перед собою увесь час, коли будете читати інструкцію.

Призначення приладу

Електроприлад призначений для перфорації в бетоні, цеглі та камені, а також для легкого довбання. Він також придатний для свердлення без удару в деревині, металі, кераміці та пластмасі. Прилади з електронною системою регулювання і обертанням робочого інструмента праворуч і ліворуч придатні також і для закручування гвинтів/шурупів.

Зображені компоненти

Нумерація зображених компонентів посилається на зображення електроприладу на сторінці з малюнком.

1 Швидкозатискний змінний свердлильний патрон (GBH 3-28 DFR)
2 Змінний свердлильний патрон SDS-plus (GBH 3-28 DFR)
3 Патрон SDS-plus
4 Пилозахисний ковпачок
5 Фіксуюча втулка
6 Фіксуюче кільце змінного свердлильного патрона (GBH 3-28 DFR)
7 Вимикач
8 Кнопка розблокування перемикача режиму ударів/обертання
9 Перемикач режиму свердлення/довбання
10 Кнопка для регулювання обмежувача глибини
11 Обмежувач глибини
12 Д одаткова рукоятка (з ізольованою поверхнею)

134 | Українська

13 Перемикач напрямку обертання
14 Рукоятка (з ізольованою поверхнею)
15 Фіксуючий гвинт зубчастого свердлильного патрона*
16 Зубчастий свердлильний патрон*
17 Хвостовик з SDS-plus для свердлильного патрона*
18 Гніздо під свердлильний патрон (GBH 3-28 DFR)
19 Розпізнавальні борозенки
20 Передня втулка швидкозатискного змінного свердлильного патрона (GBH 3-28 DFR)
21 Кільце швидкозатискного змінного свердлильного патрона (GBH 3-28 DFR)

22 Відсмоктувальний отвір Saugfix*
23 Затискний гвинт Saugfix*
24 Обмежувач глибини Saugfix*
25 Телескопічна трубка Saugfix*
26 Гвинт-баранчик Saugfix*
27 Напрямна трубка Saugfix*
28 Універсальна державка з хвостовиком SDS-plus*
*Зображене або описане приладдя не входить в стандартний обсяг поставки. Повний асортимент приладдя Ви знайдете в нашій програмі приладдя.

Технічні дані

Перфоратор		GBH 3-28 DRE	GBH 3-28 DFR
Товарний номер		3 611 B3A 0..	3 611 B4A 0..
Регулювання кількості обертів		●	●
Вимкнення обертання		●	●
Обертання праворуч/ліворуч		●	●
Змінний свердлильний патрон		– ●
Ном. споживана потужність	Вт	8	0
Кількість ударів	хвил. ^-1	0–4000	0–4000
Сила одиночного удару відповідно до EPTA-Procedure 05/2009	Дж 3,1 3,1
Кількість обертів	хвил. ^-1	0–900	0–900
Патрон		SDS-plus	SDS-plus
Діаметр шийки шпинделя	мм	50	50
Допустимий діаметр свердлення, макс.:(див. також стор. 135)
– Бетон*	мм	28	28
– каменная кладка (кольцевая буровая коронка)	мм	82	82
– Сталь	мм	13	13
– Деревина	мм	30	30
Вага відповідно до EPTA-Procedure 01:2014	кг 3,5 3,6
Клас захисту		☐/П	☐/П

*не для свердлильної коронки
Параметри зазначені для номінальної напруги [U] 230 В. При інших значеннях напруги, а також у специфічному для країни виконанні можливі інші параметри.

Інформація щодо шуму і вібрації

Значення звукової емісії отримані відповідно до EN 60745-2-6.

А-зважений рівень звукового тиску від приладу, як правило, становить: звукове навантаження 91 дБ(А); звукова потужність 102 дБ(А). Похибка К = 3 дБ.

Вдягайте навушники!

GBH 3-28 DRE:

Сумарна вібрація a_h (векторна сума трьох напрямків) та похибка К визначені відповідно до EN 60745-2-6: Перфорація в бетоні: a_h=14,5 m/c^2 , K=1,6 m/с ^2 , довбання: a_h=10 m/c^2 , K=1,5 m/с ^2 . Свердлення в металі: a_h<2,5 m/c^2 , K=1,5 m/с ^2 Закручування/розкручування гвинтів: a_h<2,5 m/c^2 , K=1,5 m/с ^2

GBH 3-28 DFR:

Сумарна вібрація a_h (векторна сума трьох напрямків) та похибка К визначені відповідно до EN 60745-2-6: Перфорація в бетоні: a_h=13 м/с^2 , K=2 м/с^2 , довбання: a_h=9,5 м/с^2 , K=1,5 м/с^2 . Свердлення в металі: a_h<2,5 м/с^2 , K=1,5 м/с^2 Закручування/розкручування гвинтів: a_h<2,5 м/с^2 , K=1,5 м/с^2

GBH 3-28 DRE/GBH 3-28 DFR:

Зазначений в цих вказівках рівень вібрації був визначений за процедурою, визначеною в EN 60745; нею можна користуватися для порівняння електроінструментів. Він придатний також і для попередньої оцінки вібраційного навантаження. Зазначений рівень вібрації стосується головних робіт, для яких застосовується електроприлад. Однак при застосуванні електроінструменту для інших робіт, роботі з

Українська | 135

різним приладдям або з іншими змінними робочими інструментами або при недостатньому технічному обслуговуванні рівень вібрації може бути іншим. В результаті вібраційне навантаження протягом всього інтервалу використання приладу може значно зростати. Для точної оцінки вібраційного навантаження треба враховувати також і інтервали часу, коли прилад вимкнутий або, хоч і увімкнутий, але саме не в роботі. Це може значно зменшити вібраційне навантаження протягом всього інтервалу використання приладу. Визначте додаткові заходи безпеки для захисту від вібрації працюючого з приладом, як напр.: технічне обслуговування електроприладу і робочих інструментів, нагрівання рук, організація робочих процесів.

Монтаж

▶ Перед будь-якими маніпуляціями з електроприладом витягніть штепсель з розетки.

Додаткова рукоятка

▶ Користуйтеся приладом лише з додатковою рукояткою 12.

Повертання додаткової рукоятки (див. мал. А)

Додаткову рукоятку 12 можна повертати в будь-яке положення, що забезпечує зручну роботу без втомлення рук.

- Поверніть ручку додаткової рукоятки 12 проти стрілки годинника і встановіть додаткову рукоятку 12 в необхідне положення. Після цього знову туго затягніть ручку додаткової рукоятки 12 повертанням за стрілкою годинника.

Слідкуйте за тим, щоб затискний поясок додаткової рукоятки знаходився в передбаченому для цього пазі на корпусі.

Встановлення глибини свердлення (див. мал. В)

За допомогою обмежувача глибини 11 можна встановлювати необхідну глибину свердлення X.

• Натисніть на кнопку для регулювання обмежувача глибини 10 і встроміть обмежувач глибини в додаткову рукоятку 12.
  Рифлення на обмежувачі глибини 11 повинне дивитися донизу.
• Встроміть робочий інструмент з SDS-plus до упору в патрон SDS-plus 3. Інакше рухомість робочого інструмента з SDS-plus може призводити до неправильного встановлення глибини свердлення.
• Витягніть обмежувач глибини настільки, щоб відстань між кінчиком свердла і кінчиком обмежувача глибини відповідала бажаній глибині свердлення X.

Вибір свердлильного патрона і робочих інструментів

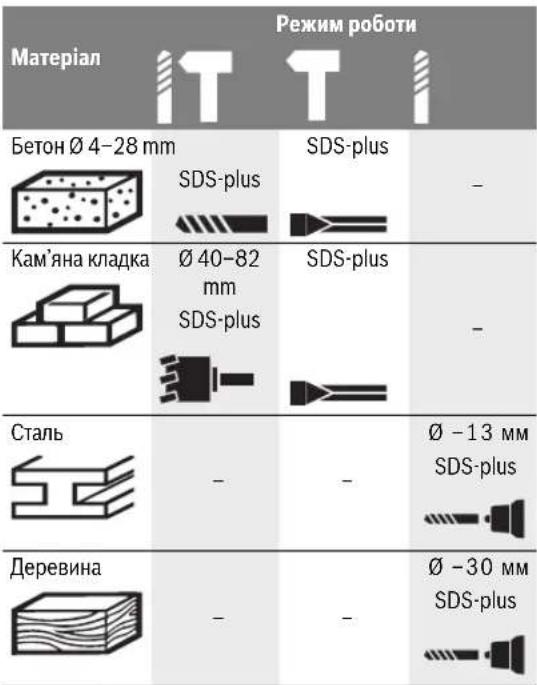

Режим роботи Материал Бетон ∅ 4–28 mm SDS-plus SDS-plus - Кам'яна кладка ∅ 40–82 mm SDS-plus SDS-plus - Сталь - - Ø -13 мм SDS-plus Деревина - - Ø -30 мм SDS-plus

Для перфорації і довбання Вам потрібні робочі інструменти з SDS-plus, які можна встромити в свердлильний патрон з SDS-plus.

Для свердлення без удару в деревині, металі, кераміці і пластмасі, а також закручування гвинтів використовуються робочі інструменти без SDS-plus (напр., свердла з циліндричним хвостовиком). Для таких робочих інструментів потрібний швидкозатискний свердлильний патрон або зубчастий свердлильний патрон.

GBH 3-28 DFR: Змінний свердлильний патрон SDS-plus 2 можна легко замінити на доданий швидкозатискний змінний свердлильний патрон 1.

Заміна зубчастого свердлильного патрона (GBH 3-28 DRE)

Щоб працювати з робочими інструментами без SDS-plus (напр., із свердлом з циліндричним хвостовиком), треба монтувати придатний свердлильний патрон (зубчастий або швидкозатискний свердлильний патрон, приладдя).

- Закрутіть хвостовик з SDS-plus 17 в зубчастий свердлильний патрон 16. Зафіксуйте зубчастий свердлильний патрон 16 за допомогою фіксуючого гвинта 15. Зважайте на те, що фіксуючий гвинт має ліву різь.

136 | Українська

– Прочистіть кінчик хвостовика і трохи змастіть його.
- Повертаючи, встроміть зубчастий свердлильний патрон хвостовиком в затискач, щоб він увійшов у зачеплення.
- Перевірте фіксацію, потягнувши за зубчастий свердлильний патрон.

Виймання зубчастого свердлильного патрона

- Потягніть фіксуючу втулку 5 назад і зніміть зубчастий свердлильний патрон 16.

Виймання/встромляння змінного свердлильного патрона (GBH 3-28 DFR)

Виймання змінного свердпильного патрона (див. мал. D)

- Потягніть назад фіксуюче кільце змінного свердлильного патрона 6, притримайте його в цьому положенні і, потягнувши вперед, зніміть змінний свердлильний патрон SDS-plus 2 або швидкозатискний свердлильний патрон 1.

Захищайте витягнутий змінний свердлильний патрон від забруднень.

Встромляння змінного свердлильного патрона (див. мал. Е)

Використовуйте лише оригинальне обладання і звертайте при цьому увагу на кількість розпізнавальних борозенок 19. Дозволяється використовувати лише змінні свердлильні патрони з двома або більше борозенками. При використанні з цим електроприладом непридатного змінного свердлильного патрона робочий інструмент може під час роботи вискочити.
- Перед встромлянням прочищайте змінний свердлильний патрон і злегка змашуйте встромлюваний кінчик.
- Обхватіть змінний свердлильний патрон SDS-plus 2/швидкозатискний змінний свердлильний патрон 1 всією долонею. Встроміть змінний свердлильний патрон в гніздо 18, одночасно повертаючи його, щоб почулося відчутне клацання.
- Змінний свердлильний патрон стопориться автоматично. Потягнувши за змінний свердлильний патрон, перевірте його фіксацію.

Заміна робочого інструмента

Пилозахисний ковпачок 4 запобігає потраплянню в патрон пилу від свердлення під час роботи. Під час встромляння робочого інструмента слідкуйте за тим, щоб не пошкодити пилозахисний ковпачок 4.

У разі пошкодження пилозахисного ковпачка його треба негайно замінити. Рекомендується робити це в сервісній майстерні.

Встромляння робочих інструментів з SDS-plus (див. мал. F)

Завдяки свердлильному патрону з SDS-plus робочий інструмент можна просто і зручно міняти без використання додаткових інструментів.

• GBH 3-28 DFR: Встроміть змінний свердлильний патрон SDS-plus 2.
• Прочистіть кінчик робочого інструмента, яким він встромляється в патрон, і трохи змастіть його.
• Повертаючи, встроміть робочий інструмент в патрон, щоб він увійшов у зачеплення.
• Потягнувши за робочий інструмент, перевірте його фіксацію.

Робочий інструмент із SDS-plus сконструйований так, щоб він міг вільно рухатися. В результаті при роботі на холостому ході виникає радіальне биття. Це не впливає на точність просвердленого отвору, оскільки при свердленні свердло самоцентрується.

Виймання робочих інструментів з SDS-plus (див.мал.Г)

- Потягніть фіксуючу втулку 5 назад і витягніть робочий інструмент.

Встромляння робочих інструментів без SDS-plus (GBH 3-28 DRE)

Вказівка: Не використовуйте робочі інструменти без SDS-plus для перфорації і довбання! Робочі інструменти без SDS-plus і їх свердлильний патрон пошкоджуються при перфорації і довбанні.

• Встроміть зубчастий свердлильний патрон 16 (див. «Заміна зубчастого свердлильного патрона», стор. 135).
• Повертаючи, відкрийте зубчастий свердлильний патрон 16, щоб в нього можна було встромити робочий інструмент. Встроміть робочий інструмент.
• Встроміть ключ до свердлильного патрона у відповідні отвори в зубчастому свердлильному патроні 16 і рівномірно затягніть робочий інструмент.
• Поверніть перемикач режиму ударів/обертання 9 в положення «свердлення».

Виймання робочих інструментів без SDS-plus (GBH 3-28 DRE)

- За допомогою ключа до свердлильного патрона поверніть втулку зубчастого свердлильного патрона 16 проти стрілки годинника, щоб можна було вийняти робочий інструмент.

Встромляння робочих інструментів без SDS-plus (GBH 3-28 DFR) (див. мал. H)

Вказівка: Не використовуйте робочі інструменти без SDS-plus для перфорації і довбання! Робочі інструменти без SDS-plus і їх свердлильний патрон пошкоджуються при перфорації і довбанні.

• Встроміть швидкозатискний змінний свердлильний патрон 1.
  – Добре тримайте фіксуюче кільце швидкозатискного змінного свердлильного патрона 21. Повертанням передньої втулки 20 відкрийте затискач робочого

Українська | 137

інструмента настільки, щоб можна було встромити робочий інструмент. Притримайте фіксуюче кільце 21 і з силою повертайте передню втулку 20 в напрямку, показаному стрілкою, поки не почується відчутне клацання.

- Потягнувши за робочий інструмент, перевірте міцніть посадки.

Вказівка: Якщо патрон відкритий до упору, при закручуванні патрона може чутися клацання і патрон не буде закриватися.

В такому випадку поверніть передню втулку 20 один раз проти напрямку, показаного стрілкою. Після цього патрон можна буде закрити.

- Поверніть перемикач режиму ударів/обертання 9 в положення «свердлення».

Виймання робочих інструментів без SDS-plus (GBH3-28DFR) (див.мал.1)

- Добре тримайте фіксуюче кільце швидкозатискного змінного свердлильного патрона 21. Повертанням передньої втулки 20 в напрямку, показаному стрілкою, відкрийте затискач робочого інструмента, щоб можна було витягнути робочий інструмент.

Відсмоктування пилу за допомогою Saugfix (приладдя)

Пил таких матеріалів, як напр., лакофарбових покрить, що містять свинець, деяких видів деревини, мінералів і металу, може бути небезпечним для здоров'я. Торкання або вдихання пилу може викликати у Вас або у осіб, що знаходяться поблизу, алергічні реакції та/або захворювання дихальних шляхів. Певні види пилу, як напр., дубовий або буковий пил, вважаються канцерогенними, особливо в сполученні з добавками для обробки деревини (хромат, засоби для захисту деревини). Матеріали, що містять азбест, дозволяється обробляти лише спеціалістам.

• За можливістю використовуйте придатний для матеріалу відсмоктувальний пристрій.
• Слідкуйте за доброю вентиляцією на робочому місці.
• Рекомендується вдягати респіраторну маску з фільтром класу P2.

Додержуйтеся приписів щодо оброблюваних матеріалів, що діють у Вашій країні.

Уникайте накопичення пилу на робочому місці. Пил може легко займатися.

Монтаж Saugfix (див. мал. J)

Для відсмоктування пилу потрібний Saugfix (приладдя). Під час свердлення Saugfix відпружинює назад, завдяки чому головка Saugfix завжди щільно прилягає до робочої поверхні.

• Натисніть на кнопку для регулювання обмежувача глибини 10 і вийміть обмежувач глибини 11. Ще раз натисніть на кнопку 10 і встроміть Saugfix спереду в додаткову рукоятку 12.
• Під'єднайте відсмоктувальний шланг (діаметр 19 мм, приладдя) до всмоктувального отвору 22 Saugfix.

Пиловідсмоктувач повинен бути придатним для роботи з оброблюваним матеріалом.

- Для відсмоктування особливо шкідливого для здоров'я, канцерогенного або сухого пилу потрібний спеціальний пиловідсмоктувач.

Встановлення глибини свердлення на Saugfix (див.мал.К)

Необхідну глибину свердлення X можна встановлювати також і при монтованому Saugfix.

• Встроміть робочий інструмент з SDS-plus до упору в патрон SDS-plus 3. Інакше рухомість робочого інструмента з SDS-plus може призводити до неправильного встановлення глибини свердлення.
• Відпустіть гвинт-баран чик 26 на Saugfix.
• Не вмикаючи прилад, міцно приставте його до розсвердлюваного місця. Робочий інструмент з SDS-plus повинен при цьому торкатися поверхні.
• Пересуньте напрямну трубку 27 Saugfix в кріпленні так, щоб головка Saugfix прилягала до поверхні, де буде свердлитися отвір. Не насувайте напрямну трубку 27 на телескопічну трубку 25 більше потрібного, щоб на телескопічній трубці 25 було видно якомога більше шкали.
• Знову затягніть гвинт-баранчик 26. Відпустіть затискний гвинт 23 на обмежувачі глибини Saugfix.
  – Пересуньте обмежувач глибини 24 на телескопній трубці 25 настільки, щоб показана на малюнку відстань X відповідала бажаній глибині свердлення.
  – В цьому положенні затягніть затискний гвинт 23.

Робота

Початок роботи

Зважайте на напругу в мережі! Напруга джерела струму повинна відповідати значенню, що зазначене на табличці з характеристиками електроприладу. Електроприлад, що розрахований на напругу 230 В, може працювати також і при 220 В.

Встановлення режиму роботи

За допомогою перемикача режиму ударів/обертання 9 виберіть режим роботи електроприладу.

Вказівка: Міняйте режим роботи лише на вимкнутому електроприладі! В іншому разі електроприлад може пошкодитися.

- Щоб змінити режим роботи, натисніть кнопку розблокування 8 і поверніть перемикач режиму свердлення/довбання 9 в важане положення, щоб він відчутно займов у зачеплення.

Положення для перфорації в бетоні або камені

138 | Українська

Положення для свердлення без удару в деревині, металі, кераміці і пластмасі, а також для закручування гвинтів

Положення Vario-Lock для регулювання положення робочого інструмента при довбанні

В цьому положенні перемикач режиму свердлення/довбання 9 не фіксується.

Положення для довбання

Встановлення напрямку обертання

За допомогою перемикача напрямку обертання 13 можна міняти напрямок обертання робочого інструмента.

▶ Перемикайте перемикач швидкості 13, лише коли електроприлад зупинено.
Обертання праворуч: Поверніть перемикач напрямку обертання 13 до упору в положення ←.
Обертання ліворуч: Поверніть перемикач напрямку обертання 13 до упору в положення →.

Для перфорації в бетоні, свердлення і довбання завжди встановлюйте правий напрямок обертання.

Вмикання/вимикання

З міркувань заощадження електроенергії вмикайте електроінструмент лише тоді, коли Ви збираєтесь користуватися ним.

• Щоб увімкнути електроприлад, натисніть на вимикач 7.
• Щоб вимкнути електроприлад, відпустіть вимикач 7.

Настроювання кількості обертів/кількості ударів

Кількість обертів увімкнутого електроприладу можна плавно регулювати більшим чи меншим натисканням на вимикач 7.

При несильному натискуванні на вимикач 7 кількість обертів/кількість ударів невелика. Призбільшенні сили натискування кількість обертів/кількість ударів зростає.

Запобіжна муфта

При заклиненні або сіпанні електроприладу привод свердпильного шпинделя вимикається. Зважаючи на сили, що виникають при цьому, завжди добре тримайте електроприлад двома руками і зберігайте стійке положення.
У разі застрявання вимкніть електроприлад і звільніть робочий інструмент. При вмиканні електроприладу із застряглим робочим інструментом виникають великі реакційні моменти.

Вказівки щодо роботи

▶ Перед будь-якими маніпуляціями з електроприладом витягніть штепсель з розетки.
▶ При роботах, коли робочий інструмент або гвинт може зачепити заховану електропроводку або власний шнур живлення, тримайте інструмент за ізольовані рукоятки. Зачеплення проводки, що знаходиться під напругою, може заряджувати також і металеві частини електроінструменту та призводити до ураження електричним струмом.

Змінення положення різця (Vario-Lock)

Ви можете зафіксувати різець у 36 положеннях. Це дасть Вам змогу працювати в оптимальному положенні тіла.

• Встроміть різець в патрон.
• Поверніть перемикач режиму свердлення/довбання 9 в положення «Vario-Lock» (див. «Встановлення режиму роботи», стор. 137).
  – Поверніть затискач робо чого інструмента відповідно до бажаного положення різця.
• Поверніть перемикач режиму свердлення/довбання 9 в положення «довбання». Патрон тепер зафіксований.
  – Для довбання потрібний правий напрямок обертання.

Встромляння біт (див. мал. L)

▶ Приставляйте електроприлад до гайки/гвинта лише у вимкнутому стані. Робочі інструменти, що обертаються, можуть зісковзувати.

Для біт Вам потрібна universeсальна державка 28 з хвостовиком SDS-plus (приладдя).

– Прочистіть кінчик хвостовика і трохи змастіть його.
- Повertaючи, встроміть універсальну державку в патрон, щоб вона увійшла у зачеплення.
- Перевірте фіксацію, потягнувши за універсальну державку.
- Встроміть біту в універсальну державку. Використовуйте лиши біти, що пасують до головки гвинтів.
- Поверніть перемикач режиму ударів/обертання 9 в положення «свердлення».
- Щоб вийняти універсальну державку, потягніть фіксуючу втулку 5 назад і вийміть універсальну державку 28 з патрона.

Технічне обслуговування і сервіс

Технічне обслуговування і очищення

▶ Перед будь-якими маніпуляціями з електроприладом витягніть штепсель з розетки.
▶ Щоб електроприлад працював якісно і надійно, тримайте прилад і вентиляційні отвори в чистоті.
У разі пошкодження пилозахисного ковпачка його треба негайно замінити. Рекомендується робити це в сервісній майстерні.
- Кожний раз після закінчення роботи прочищайте затискач робочого інструмента 3.

Қазақша | 139

Якщо треба поміняти під'єднувальний кабель, це треба робити на фірмі Bosch або в сервісній майстерні для електроінструментів Bosch, щоб уникнути небезпек.

Сервіс та надання консультацій щодо використання продукції

Сервісна майстерня відповість на запитання стосовно ремонту і технічного обслуговування Вашого виробу. Малюнки в деталях і інформацію щодо запчастин можна знайти за адресою:

www.bosch-pt.com

Команда співробітників Bosch з надання консультацій щодо використання продукції із задоволенням відповість на Ваші запитання стосовно нашої продукції та приладдя до неї.

При всіх додаткових запитаннях та замовленні запчастин, будь ласка, зазначайте 10-значний номер для замовлення, що стоїть на паспортній табличці продукту. Гарантійне обслуговування і ремонт електроінструменту здійснюються відповідно до вимог і норм виготовлювача на території всіх країн лише у фірмових або авторизованих сервісних центрах фірми «Роберт Бош». ПОПЕРЕДЖЕННЯ! Використання контрафактної продукції небезпечне в експлуатації і може мати негативні наслідки для здоров'я. Виготовлення і розповсюдження контрафактної продукції переслідується за Законом в адміністративному і кримінальному порядку.

Україна

ТОВ «Роберт Бош»

Сервісний центр електроінструментів

вул. Крайня, 1, 02660, Київ-60

Україна

Тел.: [phone] (багатоканальний)

E-Mail: [e-mail]

Офіційний сайт: www.bosch-powertools.com.ua

Адреса Регіональних гарантійних сервісних майстерень зазначена в Національному гарантійному талоні.

Утилізація

Електроприлади, приладдя і упаковку треба здавати на екологічно чисту повторну переробку.

Не викидайте електроінструменти в побутове сміття!

Лише для країн ЄС:

Відповідно до європейської директиви 2012/19/EU про відпрацьовані електро- і електронні прилади і її перетворення в національному законодавстві електро- прилади, що вийшли з вживання, повинні здаватися окремо і утилізуватися екологічно чистим способом.

Можливі зміни.

Қазақша

Тел./факс: [phone]

Mo6.:070 595 888

Отстранување
