MA 3618 LTX BL Q - электрический садовый инструмент METABO - Бесплатное руководство пользователя

Тип продукта	Беспроводной многофункциональный инструмент
Бренд	Metabo
Модель	MA 3618 LTX BL Q
Питание	Li-Ion аккумулятор (система CAS)
Номинальное напряжение	18 В
Рекомендуемая емкость аккумулятора	4,0 А·ч до 8,0 А·ч (LiHD или Li-Power)
Скорость вращения	2 выбираемые скорости
Включение	Кнопка активации + блокировка + выключатель
В комплекте	Плечевой ремень (в зависимости от модели)
Совместимые аксессуары	Кусторез MA-HS 50, Сучкорез MA-MS 25, Триммер для травы MA-FS 40, Удлинитель штанги (арт. 628498000)
Безопасность	Блокировка выключателя, автоматическое отключение, обязательное извлечение аккумулятора перед обслуживанием
Уход	Чистить сухой тканью; не использовать воду; смазка не требуется
Хранение	В сухом месте, в недоступном для детей месте
Рабочая температура	от -20 °C до 50 °C (ограниченная производительность ниже 0 °C)
Температура зарядки	от 0 °C до 40 °C

Часто задаваемые вопросы - MA 3618 LTX BL Q METABO

Как собрать штангу аксессуара с многофункциональным инструментом?

Ослабьте барашковый винт (17), расположите концы штанг друг напротив друга, соедините их до щелчка кнопки разблокировки (16), затем затяните барашковый винт. Регулярно проверяйте затяжку винта во время использования.

Какие типы аккумуляторов можно использовать с MA 3618 LTX BL Q?

Используйте только аккумуляторы Metabo или Cordless Alliance System (CAS) напряжением 18 В. Рекомендуемая емкость от 4,0 А·ч до 8,0 А·ч (модели LiHD или Li-Power).

Как включить инструмент?

Сначала нажмите кнопку активации (6) для выбора скорости. Затем удерживайте блокировку выключателя (7) и нажмите выключатель (8) для запуска. Если этап активации не выполнен в течение 5 секунд, повторите его.

Что делать, если концы штанг не соединяются при сборке?

Если детали трудно соединяются, слегка поверните штангу аксессуара или кратковременно включите двигатель, чтобы соединительный элемент изменил положение. Убедитесь, что кнопка разблокировки (16) защелкнулась правильно.

Можно ли использовать инструмент без аксессуара?

Нет, многофункциональный инструмент всегда должен использоваться с установленным аксессуаром. Никогда не используйте без аксессуара, так как это представляет риск травмы.

Как чистить инструмент после использования?

Чистите инструмент сухой тканью для удаления грязи и отложений. Никогда не используйте воду, так как это может повредить электрические компоненты.

Что делать, если инструмент необычно вибрирует?

Немедленно остановите инструмент, извлеките аккумулятор и проверьте на наличие повреждений. Замените или отремонтируйте поврежденные детали перед повторным использованием. Необычная вибрация может указывать на проблему безопасности.

Нужно ли смазывать инструмент?

Нет, для этого инструмента смазка не требуется. Регулярное обслуживание включает проверку затяжки винтов и общего состояния машины.

Как безопасно хранить инструмент?

Извлеките аккумулятор, очистите инструмент и храните его в сухом месте, недоступном для детей. При необходимости используйте подвесное отверстие (11) для подвешивания инструмента.

Где найти запасные части или отремонтировать инструмент?

Для ремонта обратитесь к авторизованному представителю Metabo. Списки запасных частей доступны на www.metabo.com. Используйте только оригинальные запасные части.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ MA 3618 LTX BL Q METABO

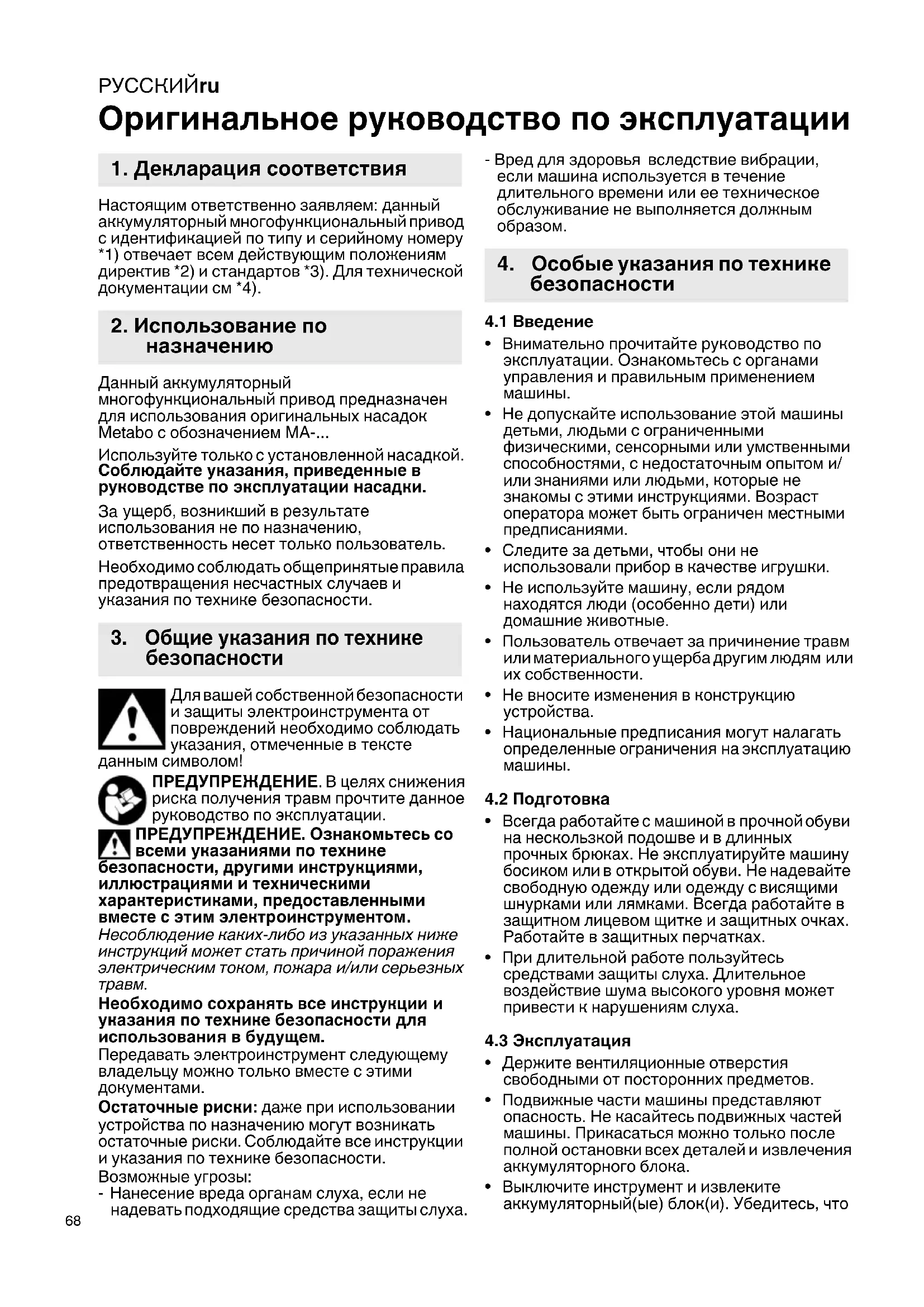

ru Оригинальное руководство по эксплуатации 68

Оригинальное руководство по эксплуатации

1. Декларация соответствия

Настоящим ответственно заявляем: данный аккумуляторный многофункциональный привод с идентификацией по типу и серийному номеру *1) отвечает всем действующим положениям директив *2) и стандартов *3). Для технической документации см *4).

2. Использование по назначению

Данный аккумуляторный многофункциональный привод предназначен для использования оригинальных насадок Metabo с обозначением МА-...

Используйте только с установленной насадкой. Соблюдайте указания, приведенные в руководстве по эксплуатации насадки.

За ущерб, возникший в результате использования не по назначению, ответственность несет только пользователь.

Необходимо соблюдать общепринятые правила предотвращения несчастных случаев и указания по технике безопасности.

3. Общие указания по технике безопасности

Для вашей собственной безопасности и защиты электроинструмента от повреждений необходимо соблюдать указания, отмеченные в тексте

данным символом!

ПРЕДУПРЕЖДЕНИЕ. В целях снижения риска получения травм прочтите данное руководство по эксплуатации.

ПРЕДУПРЕЖДЕНИЕ. Ознакомьтесь со всеми указаниями по технике

безопасности, другими инструкциями, иллюстрациями и техническими характеристиками, предоставленными вместе с этим электроинструментом.

Несоблюдение каких-либо из указанных ниже инструкций может стать причиной поражения электрическим током, пожара и/или серьезных травм.

Необходимо сохранять все инструкции и указания по технике безопасности для использования в будущем.

Передавать электроинструмент следующему владельцу можно только вместе с этими документами.

Остаточные риски: даже при использовании устройства по назначению могут возникать остаточные риски. Соблюдайте все инструкции и указания по технике безопасности.

Возможные угрозы:

- Нанесение вреда органам слуха, если не надевать подходящие средства защиты слуха.

- Вред для здоровья вследствие вибрации, если машина используется в течение длительного времени или ее техническое обслуживание не выполняется должным образом.

4. Особые указания по технике безопасности

4.1 Введение

• Внимательно прочитайте руководство по эксплуатации. Ознакомьтесь с органами управления и правильным применением машины.
• Не допускайте использование этой машины детьми, людьми с ограниченными физическими, сенсорными или умственными способностями, с недостаточным опытом и/или знаниями или людьми, которые не знакомы с этими инструкциями. Возраст оператора может быть ограничен местными предписаниями.
• Следите за детьми, чтобы они не использовали прибор в качестве игрушки.
• Не используйте машину, если рядом находятся люди (особенно дети) или домашние животные.
• Пользователь отвечает за причинение травм или материального ущерба другим людям или их собственности.
• Не вносите изменения в конструкцию устройства.
• Национальные предписания могут налагать определенные ограничения на эксплуатацию машины.

4.2 Подготовка

• Всегда работайте с машиной в прочной обуви на нескользкой подошве и в длинных прочных брюках. Не эксплуатируйте машину босиком или в открытой обуви. Не надевайте свободную одежду или одежду с висящими шнурками или лямками. Всегда работайте в защитном лицевом щитке и защитных очках. Работайте в защитных перчатках.
• При длительной работе пользуйтесь средствами защиты слуха. Длительное воздействие шума высокого уровня может привести к нарушениям слуха.

4.3 Эксплуатация

• Держите вентиляционные отверстия свободными от посторонних предметов.
• Подвижные части машины представляют опасность. Не касайтесь подвижных частей машины. Прикасаться можно только после полной остановки всех деталей и извлечения аккумуляторного блока.
• Выключите инструмент и извлеките аккумуляторный(ые) блок(и). Убедитесь, что

все подвижные части остановились в следующих случаях:

• если машина оставлена без присмотра;
• при проверке, чистке машины или при проведении работ на ней;
• если машина начинает очень сильно вибрировать, что нехарактерно для обычной работы.

- Если машина начала необычно сильно вибрировать, немедленно проведите проверку:

• исследуйте машину на предмет повреждений;
• замените или отремонтируйте поврежденные детали;
• проследите за тем, чтобы все гайки, болты и винты были плотно затянуты.

- Если произошел несчастный случай или неисправность, сразу выключите машину и извлеките аккумуляторные блоки.

4.4 Техническое обслуживание и хранение

• Тщательно ухаживайте за электроинструментом и принадлежностями.
  Причиной большого числа несчастных случаев является несоблюдение правил технического обслуживания электроинструментов.

- Все гайки, болты и винты должны быть всегда плотно затянуты, чтобы гарантировать безопасное рабочее состояние машины.

- Извлеките аккумуляторные блоки из машины, дождитесь остановки всех подвижных частей, прежде чем производить какие-либо работы по регулировке, переоборудованию, техническому обслуживанию, очистке или помещению машины на хранение.

- Заменяйте изношенные или поврежденные части из соображений безопасности. Используйте только оригинальные запасные части и принадлежности.

4.5 Применение и обращение с машинами, работающими от аккумуляторов

- Извлекайте аккумуляторные блоки из машины...

- ... перед каждой регулировкой, переоснащением, техобслуживанием или очисткой;

- ... перед тем как оставить машину без присмотра;

- ... для немедленной проверки, когда машина начинает очень сильно вибрировать.

Примите меры по защите аккумуляторного блока от попадания влаги!

Не подвергайте аккумуляторные блоки воздействию открытого огня!

- Не используйте дефектные или деформированные аккумуляторные блоки!

- Не вскрывайте аккумуляторные блоки!

- Не касайтесь контактов аккумуляторного блока и не замыкайте их накоротко!

Из неисправного литий-ионного аккумуляторного блока может вытекать слабокислая горючая жидкость!

Если электролит пролился и попал на кожу, немедленно промойте этот участок большим количеством воды. В случае попадания электролита в глаза промойте их чистой водой и срочно обратитесь к врачу!

• В случае поломки машины извлеките из нее аккумуляторный блок.
• Убедитесь в том, что при установке аккумуляторного блока инструмент выключен.
• При извлечении и установке аккумуляторного блока держите инструмент так, чтобы исключить случайное нажатие выключателя.

Транспортировка литий-ионных аккумуляторных блоков:

• Транспортировка литий-ионных аккумуляторных блоков подпадает под действие Правил перевозки опасных грузов (UN 3480 и UN 3481). При отправке литий-ионных аккумуляторных блоков уточните действующие предписания. При необходимости проконсультируйтесь со своей транспортной компанией. Сертифицированную упаковку можно приобрести в фирме Metabo.

- Транспортировка аккумуляторных блоков возможна только в том случае, если корпус не поврежден и из него не вытекает жидкость. Для отправки аккумуляторного блока выньте его из электроинструмента. Примите меры для исключения короткого замыкания контактов (например, изолируйте клейкой лентой).

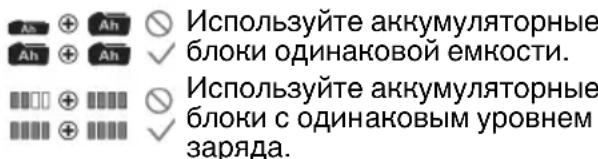

4.6 Символы

Используйте аккумуляторные блоки одинаковой емкости. Используйте аккумуляторные блоки с одинаковым уровнем заряда.

5. Обзор

См. стр. 2 и 3.

1 Плечевой ремень *
2 Штанга
3 Ограничитель шага (не использовать в качестве рукоятки)
4 Рукоятка
5 Точка подвеса
6 Кнопка запуска
7 Блокиратор переключателя
8 Переключатель (включение/выключение, изменение частоты вращения)

РУССКИЙRU

9 Рукоятка

10 Защитная скоба аккумулятора
11 Подвесное приспособление для хранения
12 Аккумуляторный блок (аккумуляторные блоки) ^*
13 Сигнальный индикатор емкости *
14 Кнопка для разблокировки аккумуляторного блока
15 Кнопка индикатора уровня заряда *
16 Кнопка фиксатора
17 Барашковый винт
18 Винты рукоятки

* в зависимости от комплектации / не входит в комплект поставки

6. Ввод в эксплуатацию

6.1 После распаковки

ПРЕДУПРЕЖДЕНИЕ! Извлеките аккумуляторные блоки (12).

Произвольный запуск может привести к тяжелым травмам.

Сложите назад защитную скобу аккумулятора (10)до фиксации.

6.2 Установка рукоятки

ПРЕДУПРЕЖДЕНИЕ! Извлеките аккумуляторные блоки (12).

Произвольный запуск может привести к тяжелым травмам.

См. рис. В :

Установка рукоятки в желаемое положение: установите рукоятку (4) на штанге (2), как показано на рисунке, и с силой затяните винты (18).

Примечание: выступ должен войти в паз на нижней стороне штанги.

6.3 Аккумуляторный блок

Перед использованием зарядите аккумуляторный блок.

При снижении мощности снова зарядите аккумуляторный блок.

Указания по зарядке аккумуляторного блока см. в руководстве по эксплуатации зарядного устройства Metabo.

Аккумуляторные блоки имеют индикаторы емкости и сигнализации (13) (зависят от оснащения):

• Нажмите кнопку (15), и светодиоды (13) покажут уровень заряда аккумулятора.
• Один мигающий светодиод указывает на то, что аккумуляторный блок почти разряжен и требует зарядки.

Установка, снятие аккумуляторного блока

ПРЕДУПРЕЖДЕНИЕ! Перед извлечением аккумуляторных блоков выключите

инструмент и дождитесь остановки двигателя. Установка: вставьте аккумуляторные блоки (12) до фиксации.

Извлечение: нажмите кнопку разблокировки аккумуляторного блока (14) и извлеките аккумуляторные блоки (12).

7. Использование

7.1 Установка / снятие насадки или удлинительной штанги

ПРЕДУПРЕЖДЕНИЕ! Перед проведением любых работ по переналадке следует

отключать инструмент и вынимать аккумуляторные блоки (12). Машина должна остановиться. Произвольный запуск может привести к тяжелым травмам.

ПРЕДУПРЕЖДЕНИЕ! Опасность защемления пальцев. Работайте в

защитных перчатках.

См. рис. А.

Сборка:

1. Ослабьте барашковый винт (17).
2. Совместите концы штанги друг с другом, как показано на рис. А.
3. Вставьте конец штанги в ответную часть до защелкивания кнопки фиксатора (16).
   (Примечание: если в ходе этого возникают трудности: при установке насадки немного поверните штангу с ее стороны вперед-назад. При необходимости кратковременно включите двигатель, чтобы переместить сцепной элемент в другое положение.)
4. Проверьте, надежно ли зафиксирована кнопка фиксатора (16), потянув за концы штанги.
5. Затяните барашковый винт (17).

ПРЕДУПРЕЖДЕНИЕ! Перед вводом в эксплуатацию и на регулярной основе во

время эксплуатации: проверьте состояние затяжки барашкового винта во избежание серьезных травм.

Обратная сборка:

1. Ослабьте барашковый винт (17).
2. Нажмите кнопку фиксатора (16) и одновременно вытащите одну часть штанги из другой.

7.2 Плечевой ремень

ПРЕДУПРЕЖДЕНИЕ! Всегда используйте только один плечевой ремень.

Наденьте плечевой ремень (1), как показано на рисунке, и отрегулируйте его длину в соответствии с рабочей задачей. Зацепите карабин плечевого ремня (1) в точке подвеса (5). Отцепите карабин после завершения работы.

7.3 Включение инструмента, изменение частоты вращения, выключение

ПРЕДУПРЕЖДЕНИЕ! Пользуйтесь средствами индивидуальной защиты и

всегда надевайте защитные очки. Запуск

разрешается выполнять только с установленной насадкой.

ВКЛЮЧЕНИЕ

1. Крепко держите инструмент двумя руками за рукоятки (9) и (4). Необходимо следовать указаниям руководства по эксплуатации используемой насадки.
2. Нажать кнопку запуска (6): активируется 2-я ступень частоты вращения. Путем повторного нажатия выберите ступень частоты вращения 1 или 2.

Примечание: если шаг 3 не выполняется в течение 5 секунд после шага 2, инструмент снова автоматически отключается. В данном случае следует повторить шаг 2.

1. Нажмите блокиратор переключателя (7) и удерживайте его в таком положении.
2. Чтобы включить машину, нажмите на выключатель (8). Меняя силу надавливания, можно изменять частоту вращения.

ВЫКЛЮЧЕНИЕ

Отпустите выключатель (8). Крепко удерживайте инструмент обеими руками, и дождитесь его полной остановки.

Примечание: если блокиратор переключателя (7) все еще нажат, инструмент можно снова включить с помощью переключателя (8) в течение 2 минут (для продолжения работы).

8. Очистка, транспортировка, хранение

ПРЕДУПРЕЖДЕНИЕ! Извлеките аккумуляторные блоки (12).

Произвольный запуск может привести к тяжелым травмам. Машина должна остановиться.

8.1 Очистка

Очищайте инструмент после каждого использования: удаляйте загрязнения и пр. Очищайте машину сухой салфеткой. Не используйте воду.

8.2 Транспортировка, хранение

• Перед хранением очистите машину.
• Храните машину в сухом месте.
• Позаботьтесь о том, чтобы дети не могли получить доступ к машине.
• Будьте осторожны при переноске устройства и учитывайте вес насадки. В зависимости от применения используйте плечевой ремень (1).
• Для транспортировки закрепите машину в надежном положении.

9. Техническое обслуживание

ПРЕДУПРЕЖДЕНИЕ! Извлеките аккумуляторные блоки (12).

Произвольный запуск может привести к тяжелым травмам. Машина должна остановиться.

9.1 Общее техобслуживание

• Перед каждым использованием проверяйте инструмент на поврежденные, отсутствующие или ослабленные детали, например, винты и гайки.
• Перед каждым использованием проверяйте машину на предмет повреждений и старение, при необходимости обратитесь в специализированную мастерскую для ремонта.
• Надлежащим образом затяните все крепления и винты.
• Никогда не проводите техобслуживание поврежденных аккумуляторов.
  Обслуживать аккумуляторы разрешается только производителю или авторизованной сервисной организации.

9.2 Смазка

Смазка не требуется.

10. Проблемы

При присоединении насадки к анкумуляторному многофункциональному приводу концы штанги не удается соединить надлежащим образом.

• См. главу 7.1
  Инструмент не удается включить снова.
• См. главу 7.3.

11. Принадлежности

Следует использовать только оригинальные аккумуляторные блоки и принадлежности фирмы Metabo или CAS (Cordless Alliance System).

Используйте только те принадлежности, которые отвечают требованиям и параметрам, перечисленным в данном руководстве по эксплуатации.

A Аккумуляторные блоки различной емкости. Приобретайте только такие аккумуляторные блоки, напряжение которых соответствует вашему электроинструменту.
4,0 A·ч (LiHD), № для заказа: 625367000
5,5 A-ч (LiHD), № для заказа: 625368000
8,0 А-ч (LiHD), № для заказа: 625369000 и др.
4,0 А·ч (Li-Power), № для заказа: 625027000
5,2 А·ч (Li-Power), № для заказа: 625028000 и др.

В Зарядные устройства: ASC 55, ASC 145, ASC 145 DUO и др.

С Насадка для подрезки живых изгородей, MA-HS 50, № для заказа: 601726850

D Насадка-высоторез, MA-MS 25, № для заказа: 601727850

E Насадка-кусторез, MA-FS 40, № для заказа: 601728850

F Удлинение штанги, № для заказа: 628498000

РУССКИЙRU

G Универсальная сумка для инструментов (длинная), № для заказа: 626910000

Ассортимент принадлежностей см. на сайте www.metabo.com или в каталоге.

12. Ремонт

Ремонт электроинструментов должен осуществляться только

квалифицированными специалистами- электриками с использованием только оригинальных запасных частей!

Для ремонта электроинструмента Metabo обращайтесь в региональное представительство Metabo. Адрес см. на сайте www.metabo.com.

Списки запасных частей можно скачать с сайта www.metabo.com.

13. Защита окружающей среды

Соблюдайте национальные предписания по экологически безопасной утилизации и переработке отслуживших машин, упаковки и принадлежностей.

Не утилизируйте аккумуляторные блоки вместе с бытовыми отходами! Сдавайте неисправные или отслужившие аккумуляторные блоки дилеру фирмы Metabo!

Не выбрасывайте аккумуляторные блоки в водоемы.

Только для стран ЕС: не утилизируйте электроинструменты вместе с бытовыми отходами! Согласно европейской Дирек-2012/19/ЕС об отходах электрического и ронного оборудования и соответствующей национальным нормам, отработавшие проинструменты подлежат сбору с целью следующей экологически безопасной работы.

Прежде чем выполнить утилизацию аккумуляторного блока, разрядите его в электроинструменте. Примите меры для исключения короткого замыкания контактов (например, изолируйте клейкой лентой).

14. Технические характеристики

Пояснения к данным, приведенным на стр. 4.

Оставляем за собой право на изменения, обусловленные техническим прогрессом.

U = напряжение

m = масса (с самым маленьким аккумуляторным блоком, без ремня)

Результаты измерений получены в соответствии со стандартом EN 62841.

Примечание: технические данные могут отличаться в зависимости от используемой насадки. Соблюдайте руководство по эксплуатации насадки.

Допустимая температура окружающего воздуха при эксплуатации:

от -20 °C до 50 °C (ограниченная работоспособность при температуре ниже 0 °C). Допустимая температура окружающего воздуха при хранении: от 0 °C до 30 °C

Рекомендуемая температура окружающего воздуха при зарядке: от 0 °C до 40 °C.

--- постоянный ток

Указанные технические характеристики имеют допуски (предусмотренные действующими стандартами).

Информация для покупателя:

Страна изготовления: Китай

Производитель: "Metabowerke GmbH", Metaboallee 1, D-72622 Nuertingen, Германия

Импортер в России:

ООО "Метабо Евразия"

Россия, 127273, Москва,

ул. Березовая аллея, д 5 а, стр 7, офис 106

тел.: [phone]

Дата производства указана на информационной табличке инструмента в формате мм/гггг!

Срок службы изделия составляет 7 лет. Не рекомендуется к эксплуатации по истечении 5 лет хранения с даты изготовления без предварительной проверки (дату изготовления см. На этикетке).

E Насадка-мотокоса, MA-FS 40 № для замовл.: 601728850
