РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ BDS 43150 C Classic Kärcher

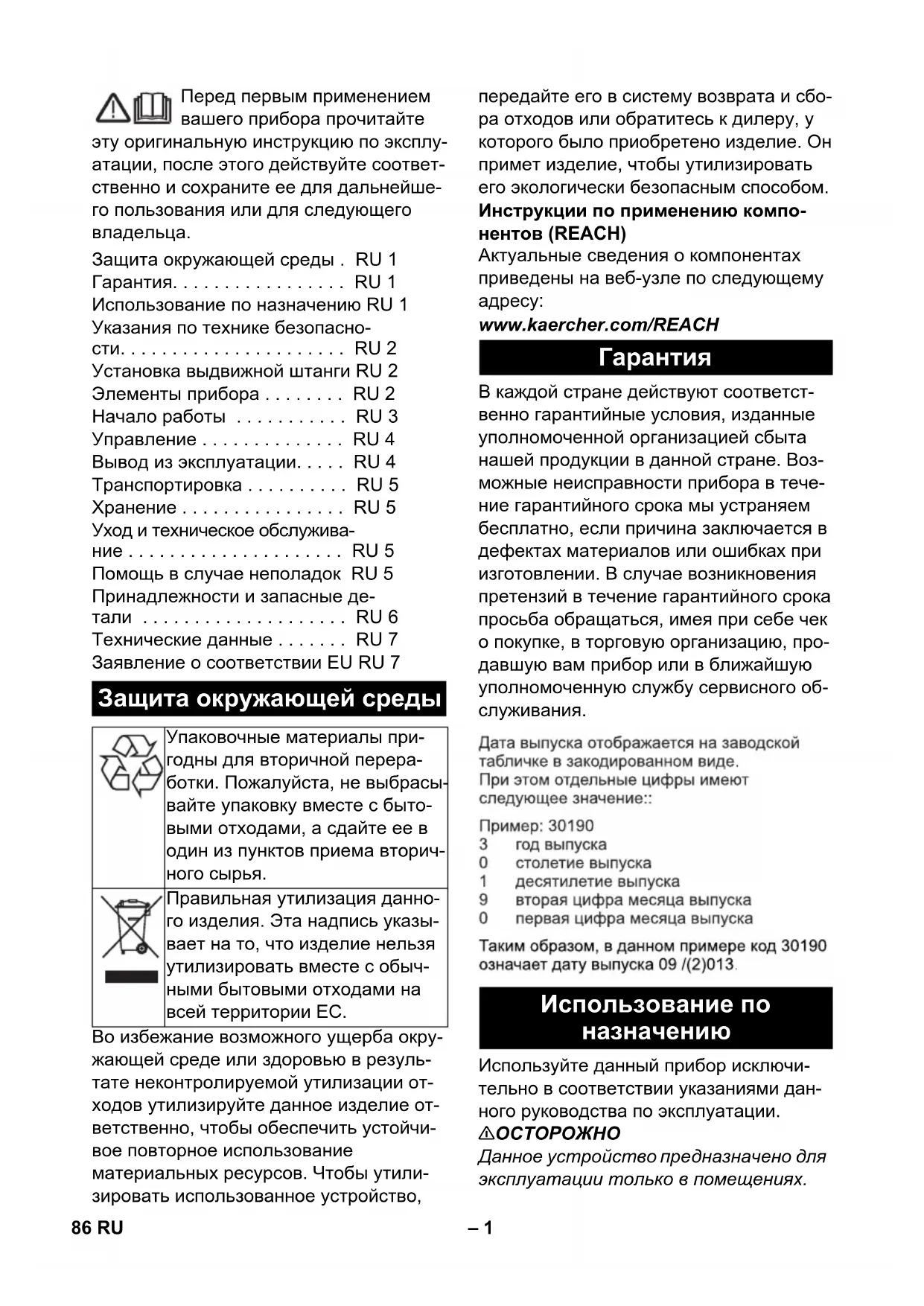

Перед первым применением вашего прибора прочитайте

эту оригинальную инструкцию по эксплуатации, после этого действуйте соответственно и сохраните ее для дальнейшего пользования или для следующего владельца.

Защита окружающей среды. RU 1

Гарантия.... RU 1

Использование по назначению RU 1

Указания по технике безопасности. RU 2

Установка выдвижной штанги RU 2

Элементы прибора ..... RU 2

Начало работы ..... RU 3

Управление ..... RU 4

Вывод из эксплуатации..... RU 4

Транспортировка ..... RU 5

Хранение ..... RU 5

Уход и техническое обслуживание ..... RU 5

Помощь в случае неполадок RU 5

Принадлежности и запасные де- тали ..... RU 6

Технические данные ..... RU 7

Заявление о соответствии EU RU 7

Защита окружающей среды

Упаковочные материалы при- годны для вторичной перера- ботки. Пожалуйста, не выбрасы- вайте упаковку вместе с быто- выми отходами, а сдайте ее в один из пунктов приема вторич- ного сырья.

Правильная утилизация данного изделия. Эта надпись указывает на то, что изделие нельзя утилизировать вместе с обычными бытовыми отходами на всей территории ЕС.

Во избежание возможного ущерба окружающей среде или здоровью в результате неконтролируемой утилизации отходов утилизируйте данное изделие ответственно, чтобы обеспечить устойчивое повторное использование материальных ресурсов. Чтобы утилизировать использованное устройство,

передайте его в систему возврата и сбора отходов или обратитесь к дилеру, у которого было приобретено изделие. Он примет изделие, чтобы утилизировать его экологически безопасным способом.

Инструкции по применению компонентов (REACH)

Актуальные сведения о компонентах приведены на веб-узле по следующему адресу:

В каждой стране действуют соответственно гарантийные условия, изданные уполномоченной организацией сбыта нашей продукции в данной стране. Возможные неисправности прибора в течение гарантийного срока мы устраняем бесплатно, если причина заключается в дефектах материалов или ошибках при изготовлении. В случае возникновения претензий в течение гарантийного срока просьба обращаться, имея при себе чек о покупке, в торговую организацию, продавшую вам прибор или в ближайшую уполномоченную службу сервисного обслуживания.

Дата выпуска отображается на заводской табличке в законированном виде.

При этом отдельные цифры имеют следующее значение::

Пример: 30190

3 год выпуска
0 столетие выпуска
1 десятилетие выпуска
9 вторая цифра месяца выпуска
0 первая цифра месяца выпуска

Таким образом, в данном примере код 30190 означает дату выпуска 09 /(2)013.

Использование по назначению

Используйте данный прибор исключительно в соответствии указаниями данного руководства по эксплуатации.

⚠ ОСТОРОЖНО

Данное устройство предназначено для эксплуатации только в помещениях.

– Прибор разрешается оснащать только оригинальными принадлежностями и запасными частями.
– Прибор не пригоден для использования во взрывоопасной среде.
– Данный прибор предназначен для промышленного использования, например, в гостиницах, школах, больницах, заводах, магазинах, офисах, прокатных организациях.
– Диапазон рабочей температуры составляет от +5°C до +40°C.

Указания по технике безопасности

Перед первым использованием прибора прочитайте и соблюдайте данное Руководство по эксплуатации и прилагаемуд брошюру по технике безопасности при работе с дисковыми моющими приборами № 5.956-659 и действуйте соответственно.

Степень опасности

⚠️ ОПАСНОСТЬ

Указание относительно непосредственно грозящей опасности, которая приводит к тяжелым увеличям или к смерти.

⚠ПРЕДУПРЕЖДЕНИЕ

Указание относительно возможной потенциально опасной ситуации, которая может привести к тяжелым увеличьям или к смерти.

⚠OCTOPOЖНО

Указание на потенциально опасную ситуацию, которая может привести к получению легких травм.

ВНИМАНИЕ

Указание относительно возможной потенциально опасной ситуации, которая может повлечь материальный ущерб.

Защитные устройства

Защитные приспособления предназначены для защиты оператора. Их отключение, а также работа в обход их функций не допускаются.

Блокировка

Предотвращает случайное включение устройства. Чтобы включить устройство, нажать кнопку разблокировки, а затем выключатель ВКЛ./ВЫКЛ.

Установка выдвижной штанги

Перед вводом в эксплуатацию следует смонтировать выдвижную штангу в соответствии с иллюстрациями и установить электрическое соединение с устройством.

Рисунок см. на обороте

Элементы прибора

На рисунке изображено устройство BDS 43/150 C Classic. Устройство BDS 43/Duo С немного отличается от него.

1 2344 ** 5 6 7 8 9 10 11 12 5

1 Захват, дисковая щетка / приводная тарелка для накладок
2 Приводная пластина щетки/пада

3 Рычаг дозировки раствора чистящего средства (опция)

4 Выключатель ВКЛ/ВЫКЛ

5 Крючки для кабеля

6 Кнопка деблокировки

7 Р у к о я т к а

8 Рычаг регулировки наклона

9 Предохранитель щеточного привода

10 Розетка для дополнительного оборудования

11 Бак для моющего средства (опция)

12 Кожух мотора

13 Выключатель Число оборотов щетки (только BDS 43/Duo C)

** не входит в комплект поставки

Начало работы

→ Кабель сетевого питания регулярно осматривать на наличие повреждений. таких, как, например, образование трещин или старение. Если обнаружены повреждения, необходимо заменить линию перед дальнейшим применением.

→ Провести проверку прибора на наличие повреждений, повреждения устраняет сервисная служба.

Подключение к источнику тока

– Параметры подключения указаны на заводской табличке и в разделе "Технические данные".

– Электрическое подключение должно проводиться электриком и соответствовать нормам IEC 60364-1.

⚠️ ОПАСНОСТЬ

Опасность поражения током.

- Запрещается переезжать через сетевой кабель.

⚠️ ОПАСНОСТЬ

Опасность получения травм!

– Запрещается обвивать сетевой кабель вокруг тела или шеи.

– Сетевой кабель не должен соприка- саться с вращающейся щеткой/ вращающейся накладкой.

Установка щетки/накладки

Указание:

Выберите аксессуар, подходящий для вашей задачи очистки.

→ Выщите штепсельную вилку из розетки.
→ Потянуть рычаг регулировки накло- на.
→ Поверните рукоятку вперед в вертикальное положение.
→ Отпустить рычаг регулировки накло- на.
→ Опрокинуть устройство назад.

→ Установить дисковую щетку/приводную тарелку на захват и повернуть по направлению против часовой стрелки.

Заполнение бака для моющего средства (опция)

⚠ПРЕДУПРЕЖДЕНИЕ

Опасность повреждения. Применять только рекомендованные чистящие средства. В случае использования других чистящих средств эксплуатирующее лицо берет на себя повышенный риск с точки зрения безопасности работы и опасности получения травм. Использовать только чистящие средства, не содержащие растворителей, соляную и плавиковую (фтористоводородную) кислоту.

Принять во внимание указания по технике безопасности, приведенные на упаковках чистящих средств.

→ Залить раствор для очистки в бак для моющего средства.

Управление

⚠ПРЕДУПРЕЖДЕНИЕ

Опасность получения травм! Проведение обслуживания устройства требует практики.

– Обеспечить отсутствие препят- ствий в очищаемой области.
– Проверить качество структуры полов.
- Обработка неровных или шерохова- тых поверхностей будет затруд- нена.

Регулировка рабочего положения ручки

⚠ПРЕДУПРЕЖДЕНИЕ

Опасность несчастного случая при потере контроля над устройством. Менять положение ручки разрешается только при остановленном двигателе.

→ Потянуть рычаг регулировки накло- на.
→ Повернуть ручку в удобное положение.
→ Отпустить рычаг регулировки накло- на.

Выберите Число оборотов щетки (только BDS 43/Duo C)

⚠ПРЕДУПРЕЖДЕНИЕ

Опасность несчастного случая при потере контроля над устройством. Переключатель частоты вращения щетки активировать только при остановленном двигателе.

→ Перевести переключатель частоты вращения щетки в желаемое положение:
LO: 150 оборотов в минуту
HI: 300 оборотов в минуту

Включение прибора

ВНИМАНИЕ

Опасность повреждения напольного покрытия. Устройство не эксплуатировать на одном месте.

→ Вставьте штепсельную вилку электропитания в электророзетку.

→ Установить ручку в нужное рабочее положение. См. главу «Рабочее положение ручки».
→ Держать ручку двумя руками.
→ Нажать кнопку разблокировки и удерживать ее нажатой.
Нажать выключатель ВКЛ/ВЫКЛ. Для этого опустить ручку вниз минимум на 3 шага от вертикального положения.

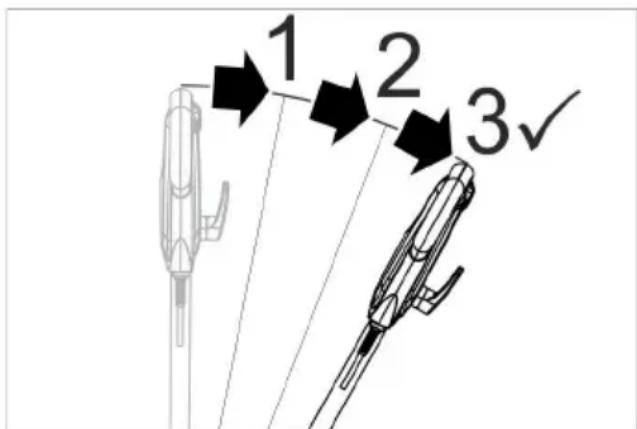

1 2 3

Рисунок: Разблокировка выключателя ВКЛ./ВЫКЛ.

→ Отпустить кнопку деблокировки.
→ Отпустить выключатель ВКЛ./ВЫКЛ., чтобы прервать работу.

Регулировка направления

– Влево: Нажать ручку вниз.
– Вправо: Приподнять ручку.

Мойка

→ Нанести на пол раствор для очистки или нажать рычаг дозировки на баке для моющего средства (опция).
→ Перемещать устройство по очищае- мой поверхности.
→ При наличие сильного загрязнения повторить процесс очистки.
→ Затем удалить грязную воду с помощью пылесоса для влажной уборки или накладки.

Вывод из эксплуатации

→ Вытащите штепсельную вилку из розетки.
→ Потянуть рычаг регулировки накло- на.

→ Установить ручку в вертикальное положение
→ Отпустить рычаг регулировки накло- на.
→ Снять бак для чистящего средства (опция) и утилизировать неизрасходованный раствор чистящего средства.
→ Намотайте силовой кабель на крючки для кабеля.
→ Промыть бак для моющего средства (опция) чистой водой.
→ Перевести устройство в парковочное положение.
→ Снять приводную тарелку / дисковую щетку.
→ Протереть корпус аппарата влажной тряпкой.

Транспортировка

⚠OCTOPOЖНО

Опасность травмы и повреждения! Обратить внимание на вес устройства при транспортировке.

→ Потянуть рычаг регулировки накло- на.
→ Установить ручку в вертикальное положение
→ Отпустить рычаг регулировки накло- на.
→ Наклонить устройство назад в положение для транспортировки и переехать к месту назначения.
→ При перевозке аппарата в транспортных средствах следует учитывать действующие местные государственные нормы, направленные на защиту от скольжения и опрокидывания.

Хранение

⚠ ОСТОРОЖНО

Опасность травмы и повреждения! Обратить внимание на вес устройства при хранении.

→ Перевестиустройство в парковочное положение.
→ Хранить устройство в сухом, защищенном от морозов помещении.

Уход и техническое обслуживание

⚠️ ОПАСНОСТЬ

Опасность травмы. Перед началом любых работ с устройством вытащить из розетки штепсельную вилку.

→ Промыть водой загрязненные диско- вые щетки.
→ Простирать загрязненные накладки при температуре, не превышающей 60 °C.
→ Протереть корпус аппарата влажной тряпкой.
→ Проверить кабель питания на повреждения.

Помощь в случае неполадок

⚠️ ОПАСНОСТЬ

Опасность травмы. Перед началом любых работ с устройством вытащить из розетки штепсельную вилку. При неисправностях, которые невозможно устранить с помощью данной таблицы, следует обратиться в службу сервисного обслуживания.

Неполадка	Способ устранения
Неудовлетворительный результатмойки	Заменить загрязненные накладки и простирать при температуре, не превышающей 60 °C.
	Заменить изношенную дисковую щетку/накладку.
	Промыть водой загрязненные дисковые щетки
	Проверить щетку/накладку и моющее средство на пригодность к использованию.
Прибор сильно вибрирует	Проверить правильность расположения дисковой щетки/накладки.
	Проверить крепление накладки.
	Установить ручку ниже.
Накладка не вращается	Предохранитель щеточного привода привести в исходное положение.
	Проверить, не заблокирована ли щетка/накладка посторонними предметами, при необходимости удалить ино-родные предметы.

Принадлежности и запасные детали

Используйте оригинальные принадлежности и запчасти — только они гарантируют безопасную и бесперебойную работу устройства.

Информацию о принадлежностях и запчастях вы можете найти на сайте www.kaercher.com.

Обозначение No заказа:
Приводная тарелка BDS 43/150 C	6.369-899.0
Приводная тарелка BDS 43/Duo C	6.369-901.0
Щетка (красная) 6.369-895.0
Дисковая щетка, жесткая (черная)	6.369-898.0
Щетка для очистки с шам-пунем, средней жесткости (белая/синяя)	6.369-896.0
Щетка для полировки 6.369	-897.0
Полировальный пад 6.371-	149.0
Круг, микрофибра, набор (5 шт.)	6.905-526.0
Алмазный круг, крупный (белый), комплект (5 шт.)	6.371-256.0
Алмазный круг, средний (желтый), комплект (5 шт.)	6.371-257.0
Алмазный круг, мелкий (зеленый), комплект (5 шт.)	6.371-238.0
Круг, меламин (серый/бе-лый), комплект (2 шт.)	6.371-023.0
Круг, мягкий (белый), комплект (5 шт.)	6.369-469.0
Круг, средний (красный), комплект (5 шт.)	6.369-470.0
Круг, средней жесткости (зеленый), комплект (5 шт.)	6.369-472.0
Круг, жесткий (черный), комплект (5 шт.)	6.369-473.0
Резервуар для воды в сбо-ре	9.753-058.0
Комплект для установки дополнительного веса	2.642-802.0

Технические данные

		BDS 43/150 C	BDS 43/Duo C
Подключение к источнику тока
Напряжение сети V	220-24	0
Частота Hz 50
Расходуемая мощность, макс.	Вт 150	0 1800
Тип защиты IPX4
Класс защиты I
Розетка: макс. выходная мощность	Вт 500	1800
Максимально допустимое сопротивление сети	Ohm 0	,433
Щетка/накладка
Диаметр мм 430
Число оборотов	1/мин	150	150/300
Прижимное давление	H/cm^2	0,30
Размеры и массы
Вес без (принадлежностей)	кг	43	42
Длина	мм 590
Ширина	мм 430
высота	мм 1180
Габаритная высота	мм 90	125/370
Длина шнура	м	15
Объем бака для моющего средства (Опция)	I	12
Значение установлено согласно стандарту EN 60335-2-67
Общее значение колебаний	M/c^2	<2,5
Опасность K	M/c^2	1,5
Уровень шума дб_a	дБ(A)	66,3
Опасность K_pA	дБ(A)	2
Уровень мощности шума L_WA + опасность K_WA	дБ(A)	84

Заявление о соответствии EU

Настоящим мы заявляем, что нижеука- занный прибор по своей концепции и конструкции, а также в осуществленном и допущенном нами к продаже исполне- нии отвечает соответствующим основ- ным требованиям по безопасности и здоровью согласно директивам EU. При внесении изменений, не согласованных с нами, данное заявление теряет свою силу.

Продукт очиститель пола

Тип: 1.291-xxx

Основные директивы EU

2006/42/EC (+2009/127/EC)

2014/30/EU

2011/65/EU

Примененные гармонизированные нормы

EN 60335-1

EN 60335-2-67

EN 55014-1: 2017

EN 55014-2: 2015

EN 61000-3-2: 2014

EN 61000-3-11:2000

EN 62233: 2008

Примененные внутригосударственные нормы

Нижеподписавшиеся лица действуют от имени и по доверенности Правления.

H. Jenner

Уполномоченный сотрудник по ведению документооборота:

S. Reiser

Alfred Kärcher SE & Co. KG
