XZ320QX - Монитор ACER - Бесплатное руководство пользователя

Тип продукта	Игровой монитор
Размер экрана	31,5 дюйма (80 см)
Тип матрицы	VA
Нативное разрешение	Full HD (1920 x 1080)
Частота обновления	240 Гц
Время отклика	1 мс (VRB)
Яркость	300 кд/м²
Контрастность	4000:1 (типичная)
Угол обзора	178° по горизонтали / 178° по вертикали
Разъемы	2 x HDMI, 1 x DisplayPort
Питание	100-240 В ~ 50/60 Гц
Энергопотребление (типичное)	34 Вт (включен), 0,5 Вт (в режиме ожидания)
Класс энергоэффективности	A
Вес нетто	6,6 кг
Размеры (Ш x Г x В)	709,4 x 673,5 x 269 мм
Регулировка высоты	150 мм
Наклон	от -5° до +35°
Поворот	+/- 180°
Настенное крепление (VESA)	Да
Игровые функции	Adaptive Sync, VRB, режимы Action/Racing/Sports
Рекомендуемый уход	Мягкая сухая ткань; избегать аммиака и спирта
Меры безопасности	Не открывать, избегать влажности и прямого света

Часто задаваемые вопросы - XZ320QX ACER

Как подключить монитор к компьютеру?

Используйте кабель HDMI или DisplayPort (DP). Подключите один конец к монитору, другой — к видеокарте. Убедитесь, что компьютер выключен перед подключением.

Какова максимальная частота обновления?

Монитор поддерживает 240 Гц через HDMI или DisplayPort. Убедитесь, что ваш кабель и видеокарта совместимы.

Как чистить экран?

Выключите монитор и отключите питание. Используйте мягкую сухую ткань. Никогда не используйте чистящие средства на основе аммиака или спирта и не распыляйте жидкость прямо на экран.

Можно ли закрепить монитор на стене?

Да, монитор совместим с креплением VESA. Используйте подходящий настенный кронштейн и следуйте инструкциям по установке.

Как отрегулировать высоту экрана?

Монитор имеет регулировку высоты 150 мм. Поднимите или опустите экран, крепко держа основание.

Что делает функция Adaptive Sync?

Adaptive Sync синхронизирует частоту обновления монитора с частотой видеокарты, уменьшая разрывы изображения и заикания. Включите его в меню OSD.

Как изменить источник входного сигнала?

Нажмите кнопку Source (ярлык 3), расположенную на задней стороне монитора. Выберите нужный вход среди HDMI1, HDMI2 или DP.

Что означает VRB?

VRB (Visual Response Boost) улучшает время отклика пикселей, снижая размытость движения. Идеально для быстрых игр. Включите его через меню OSD.

Каково энергопотребление в режиме ожидания?

Потребление в режиме ожидания составляет около 0,5 Вт. В выключенном режиме (ожидание) — 0,4 Вт. Отключите адаптер, чтобы снизить до нуля.

Что делать, если экран остается черным?

Проверьте, что кабель питания подключен и монитор включен. Убедитесь, что видеокабель правильно подключен к компьютеру. Проверьте другой источник входного сигнала. Если проблема сохраняется, обратитесь к авторизованному специалисту.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ XZ320QX ACER

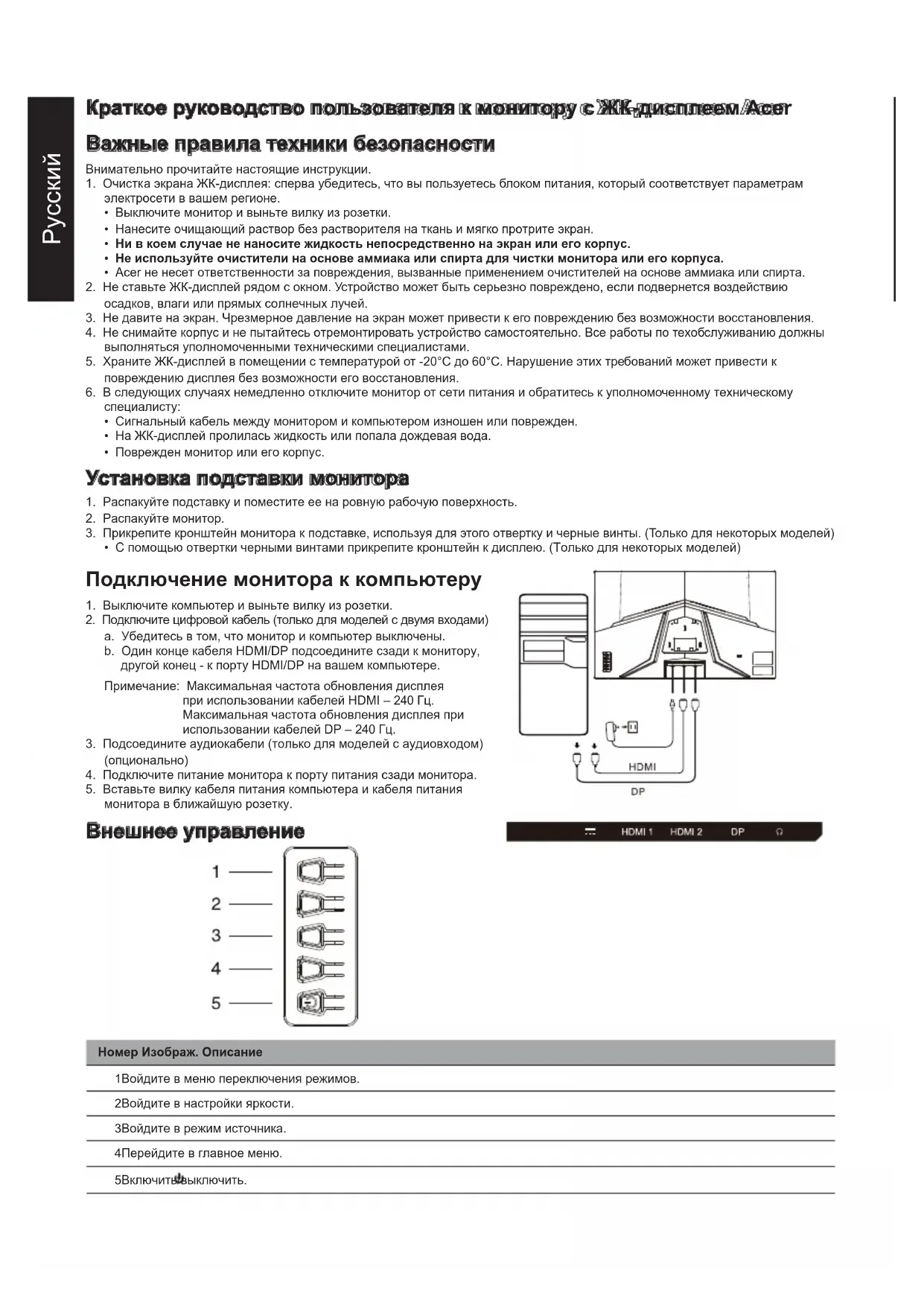

Краткое руководство пользователя к монитору с ЖК-дисплеем/Асет

Важные правила техники безопасности

Внимательно прочитайте настоящие инструкции.

1. Очистка экрана ЖК-дисплея: сперва убедитесь, что вы пользуетесь блоком питания, который соответствует параметрам электросети в вашем регионе.

2. Выключите монитор и выньте вилку из розетки.

3. Нанесите очищающий раствор без растворителя на ткань и мягко протрите экран.
4. Ни в коем случае не наносите жидкость непосредственно на экран или его корпус.
5. Не используйте очистители на основе аммиака или спирта для чистки монитора или его корпуса.

6. Acer не несет ответственности за повреждения, вызванные применением очистителей на основе аммиака или спирта.

7. Не ставьте ЖК-дисплей рядом с окном. Устройство может быть серьезно повреждено, если подвернется воздействию осадков, влаги или прямых солнечных лучей.

8. Не давите на экран. Чрезмерное давление на экран может привести к его повреждению без возможности восстановления.

9. Не снимайте корпус и не пытайтесь отремонтировать устройство самостоятельно. Все работы по техобслуживанию должны выполняться уполномоченными техническими специалистами.
10. Храните ЖК-дисплей в помещении с температурой от -20°C до 60°C. Нарушение этих требований может привести к повреждению дисплея без возможности его восстановления.
11. В следующих случаях немедленно отключите монитор от сети питания и обратитесь к уполномоченному техническому специалисту:

- Сигнальный кабель между монитором и компьютером изношен или поврежден.

- На ЖК-дисплей пролилась жидкость или попала дождевая вода.

• Поврежден монитор или его корпус.

Установка подставки монитора

1. Распакуйте подставку и поместите ее на ровную рабочую поверхность.
2. Распакуйте монитор.
3. Прикрепите кронштейн монитора к подставке, используя для этого отвертку и черные винты. (Только для некоторых моделей)

• С помощью отвертки черными винтами прикрепите кронштейн к дисплею. (Только для некоторых моделей)

Подключение монитора к компьютеру

1. Выключите компьютер и выньте вилку из розетки.
2. Подключите цифровой кабель (только для моделей с двумя входами)
   а. Убедитесь в том, что монитор и компьютер выключены.
   b. Один конце кабеля HDMI/DP подсоедините сзади к монитору, другой конец - к порту HDMI/DP на вашем компьютере.

Примечание: Максимальная частота обновления дисплея при использовании кабелей HDMI – 240 Гц. Максимальная частота обновления дисплея при использовании кабелей DP – 240 Гц.

1. Подсоедините аудиокабели (только для моделей с аудиовходом) (опционально)
2. Подключите питание монитора к порту питания сзади монитора.
3. Вставьте вилку кабеля питания компьютера и кабеля питания монитора в ближайшую розетку.

Внешнее управление

Номер Изображ. Описание

1Войдите в меню переключения режимов.

2Войдите в настройки яркости.

3Войдите в режим источника.

4Перейдите в главное меню.

5Включить выключить.

Заявления о соответствии нормативам и технике безопасности

Заявление о соответствии требованиям Федерального агентства по связи (FCC).

Данное оборудование прошло испытания и признано соответствующим ограничениям для цифровых устройств класса В в соответствии с Частью 15 Правил FCC. Эти ограничения призваны обеспечить разумную защиту от вредоносных помех при установке оборудования в жилой зоне. Оборудование генерирует, использует и способно излучать радиочастотную энергию, и в случае нарушения инструкций по установке и эксплуатации может создавать помехи для радиосвязи.

Однако нет гарантии, что помехи не возникнут в каких-либо конкретных случаях установки. Если устройство все же создает помех для приема теле- или радиосигнала (что можно определить по переключателю), для устранения помех рекомендуется принять следующие меры:

• Отрегулируйте направление или положение антенны приемника.
• Увеличьте расстояние между устройством и приемником.
• Подключите устройство к другому источнику питания, а не тому, к которому подключен приемник.
• Обратитесь за помощью к своему продавцу или опытному специалисту по радиотехнике или ТВ.

Примечание

Во избежание повреждения монитора не поднимайте его за кронштейн.

Примечание. Экранированный кабель

Все подключения к другим компьютерным устройствам должны выполняться с помощью экранированных кабелей с целью защиты от электромагнитных помех.

Примечание. Периферийные устройства

К устройству можно подключать только сертифицированные периферийные устройства (устройства ввода/вывода, оконечные устройства, принтеры и пр.), которые соответствуют ограничениям класса. Использование несертифицированных периферийных устройств может привести к помехам для приема теле- и радиосигналов.

Примечание

Любые изменения и модификации, не одобренные в явном виде производителем, могут привести к аннулированию права на использование этого изделия.

Условия эксплуатации

Данное устройство соответствует требованиям Части 15 правил FCC. Эксплуатация устройства допускается при соблюдении следующих двух условий: (1) устройство не создает вредоносных помех; (2) устройство должно быть способным принимать любые помехи, включая те, которые могут привести к нежелательным операциям.

Примечание: Для пользователей в Канаде

Данное цифровое устройство относится к классу В и соответствует спецификациям ICES-003 Канады.

Пояснение к «Положениям об организации переработки и утилизации электрических и электронных изделий»

Если пользователю больше не требуется данное устройство, или подошел конец срока его службы, соблюдайте государственные нормативы и положения относительно переработки электрических и электронных отходов. Отдавайте их на переработку через местных производителей, обладающих возможностями переработки согласно требованиям государственного законодательства. Так вы заботитесь о своей планете и защищаете ее.

Утилизация оборудования для домашних пользователей в ЕС

Этот символ на изделии или упаковке указывает на то, что изделие не должно утилизироваться вместе с другими бытовыми отходами. При утилизации использованных устройств вы должны отнести их в пункт сбора электрического и электронного оборудования для утилизации. Отдельный сбор и утилизация использованных устройств помогают сохранять природные ресурсы и перерабатывать отходы безвредным для здоровья и окружающей среды способом. Для получения дополнительной информации о пунктах переработки использованных устройств обратитесь в муниципалитет, службу утилизации бытовых отходов или в магазин, где вы приобрели устройство.

Декларация соответствия нормам СЕ

Настоящим компания Acer Inc. заявляет, что изделие соответствует основным требованиям и применимым положениям директивы по электромагнитной совместимости 2014/30/EU, директивы о низковольтном оборудовании 2014/35/EU, директивы об ограничении использования некоторых вредных веществ в электрическом и электронном оборудовании 2011/65/EU и директивы 2009/125/EC в отношении основ установки требований экодизайна для продукции, связанной с производством электрической энергии.

Монитор Acer предназначен для воспроизведения видео и визуального отображения данных с электронных устройств.

СПЕЦИФИКАЦИИ

ЖК-дисплей	Главная система Цветной ЖК-дисплей TFT
	Размер Ширина 80 см
	Шаг пикселя 0,364 мм (гор.) × 0,364 мм (верт.)
	Яркость 300 кд/м	^2 (стандартно)
	Контрастность 4000 кд/м1 (стандартно)
	Угол обзора 178° (гор.) 178° (верт.) (CR=10)
	Время отклика 1 мс (VRB)
	Тип панели VA
	Частота по горизонтали 270 кГц
	Частота по вертикали 48 - 240 гц
Цвета дисплея 16,7 млн цветов
Синхросигнал		HDMI: 340 МГцDP: 360 МГц
Максимальное разрешение		HDMI: 1920×1080 при 240 ГцDP: 1920×1080 при 240 Гц
Plug & Play VESA DDCCI/DDC2B
Класс энергоэффективности А
* Ежегодное энергопотребление		50 (кВтч) (для моделей с входом HDMI)
Энергопотребление (при 200 нит)	Режим вкл. 34 Вт (стандартно)
	Спящий режим	0,5 Вт (стандартно)
	Выключено (режим ожидания)	0,4 Вт (стандартно)
Входной разъем		DPHDMI ×2
Входной видеосигнал		DPHDMI (только для моделей с входом HDMI) (опционально)
Максимальный размер экрана		По горизонтали: 709 ммПо вертикали: 405,65 мм
Источник питания		ВХОД: 100-240 В - 50/60 Гц
Условия окружающей среды		Рабочая температура: от 0 ° до 40 °CTемпература хранения: от -20 ° до 60 °CPабочая влажность: от 20% до 90%
Размеры		709,4 (Ш) × 673,5 (В) × 269 (Г) мм
Вес (нетто) 6,6 кг (нетто)
Спецификации конструкции		Наклон: от -5° до +35°Разворот: +/- 180°Регулировка по высоте: 150 ммПоворот: НетОтсоединяемая нижняя подставка: да
Внешние органы управления	Переключатели/кнопки	Кнопка питания Горячая клавиша 3Горячая клавиша 1 Горячая клавиша 4Горячая клавиша 2
	Функции	Яркость Целевая точка РежимКонтрастность Язык Серийный номерСиний свет Вр. отобр. Меню Сброс всехУсиление черного Прозрачность настроекАСМ Блокировка менюВысокая резкость ВходГамма АвтоисточникЦвет.темп. Формат DPРежимы Широкоэк.реж.Режим sRGB Горячие клавишиРеж.градац.сер. DDC/CI6 цветов Ур. черного HDMIНасыщ. 6 цветов Реж. быст. запГромкость Игровой режим: ЭкшенЗвук выкл. Игровой режим: ГонкиВремя отклика Игровой режим: СпортАдапт. синхр. Основной источн.VRB РазрешениеЗн. частоты обн. Част. строк/кад.
Технические характеристики зависят от модели и/или региона.

Руководства по эксплуатации и прочая документация к устройству Асег находятся на официальном веб-сайте службы поддержки Асег.
* Годовое энергопотребление рассчитывается при использовании среднего энергопотребления в течение 4 часов в день 365 дней в году.
