BEDIENUNGSANLEITUNG XZ320QX ACER

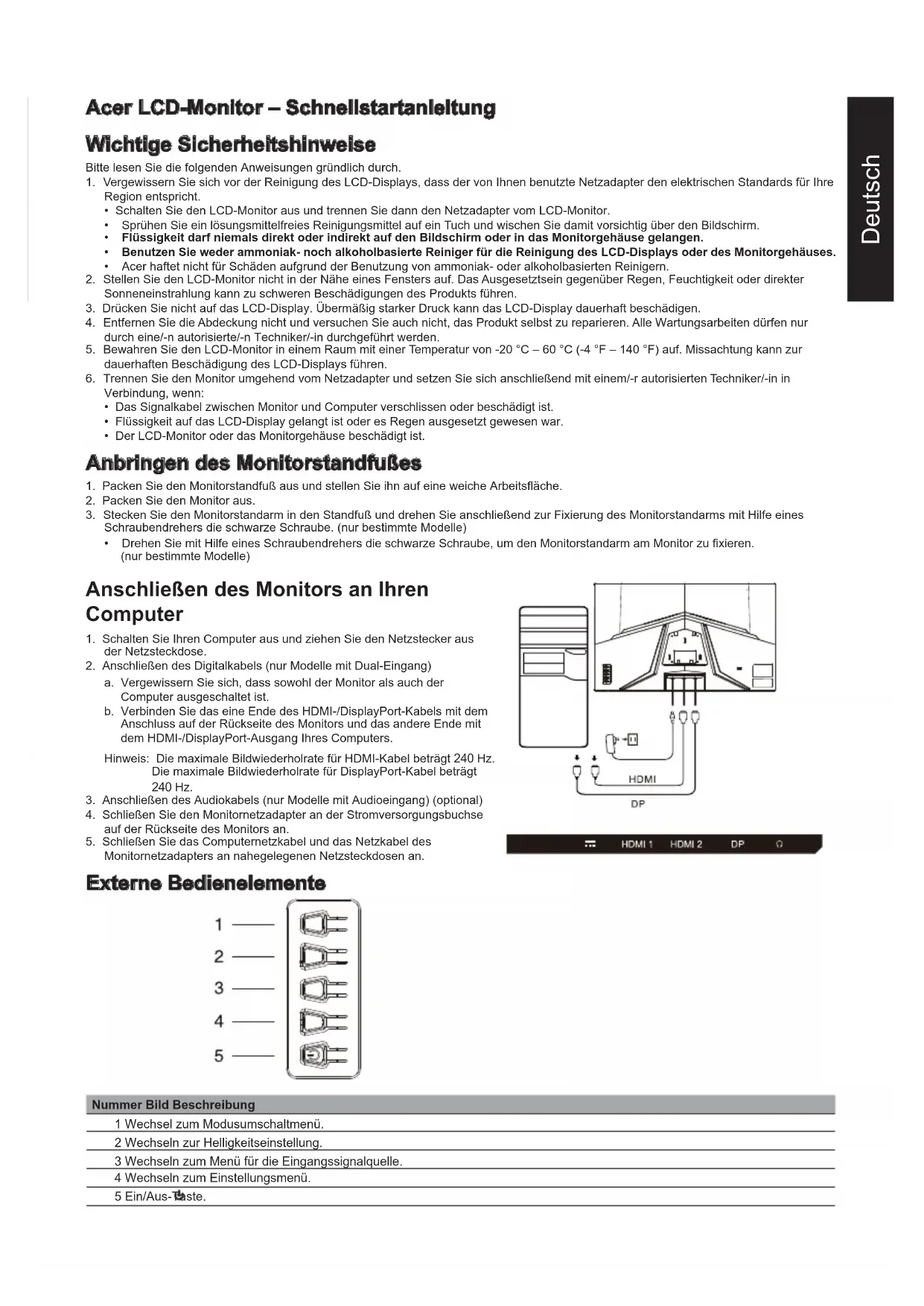

Acer LCD-Monitor – Schnellstartanleitung

Wichtige Sicherheitshinweise

Bitte lesen Sie die folgenden Anweisungen gründlich durch.

1. Vergewissern Sie sich vor der Reinigung des LCD-Displays, dass der von Ihnen benutzte Netzadapter den elektrischen Standards für Ihre Region entspricht.

2. Schalten Sie den LCD-Monitor aus und trennen Sie dann den Netzadapter vom LCD-Monitor.

3. Sprühen Sie ein lösungsmittelfreies Reinigungsmittel auf ein Tuch und wischen Sie damit vorsichtig über den Bildschirm.
4. Flüssigkeit darf niemals direkt oder indirekt auf den Bildschirm oder in das Monitorgehäuse gelangen.
5. Benutzen Sie weder ammoniak- noch alkoholbasierte Reiniger für die Reinigung des LCD-Displays oder des Monitorgehäuses.

6. Acer haftet nicht für Schäden aufgrund der Benutzung von ammoniak- oder alkoholbasierten Reinigern.

7. Stellen Sie den LCD-Monitor nicht in der Nähe eines Fensters auf. Das Ausgesetztsein gegenüber Regen, Feuchtigkeit oder direkter Sonneneinstrahlung kann zu schweren Beschädigungen des Produkts führen.

8. Drücken Sie nicht auf das LCD-Display. Übermäßig starker Druck kann das LCD-Display dauerhaft beschädigen.
9. Entfernen Sie die Abdeckung nicht und versuchen Sie auch nicht, das Produkt selbst zu reparieren. Alle Wartungsarbeiten dürfen nur durch eine/-n autorisierte/-n Techniker/-in durchgeführt werden.
10. Bewahren Sie den LCD-Monitor in einem Raum mit einer Temperatur von -20 °C – 60 °C (-4 °F – 140 °F) auf. Missachtung kann zur dauerhaften Beschädigung des LCD-Displays führen.

11. Trennen Sie den Monitor umgehend vom Netzadapter und setzen Sie sich anschließend mit einem/-r autorisierten Techniker/-in in Verbindung, wenn:

12. Das Signalkabel zwischen Monitor und Computer verschlissen oder beschädigt ist.

13. Flüssigkeit auf das LCD-Display gelangt ist oder es Regen ausgesetzt gewesen war.
14. Der LCD-Monitor oder das Monitorgehäuse beschädigt ist.

Anbringen des Monitorstandfußes

1. Packen Sie den Monitorstandfuß aus und stellen Sie ihn auf eine weiche Arbeitsfläche.
2. Packen Sie den Monitor aus.
3. Stecken Sie den Monitorstandarm in den Standfuß und drehen Sie anschließend zur Fixierung des Monitorstandarms mit Hilfe eines Schraubendrehers die schwarze Schraube. (nur bestimmte Modelle)

- Drehen Sie mit Hilfe eines Schraubendrehers die schwarze Schraube, um den Monitorstandarm am Monitor zu fixieren. (nur bestimmte Modelle)

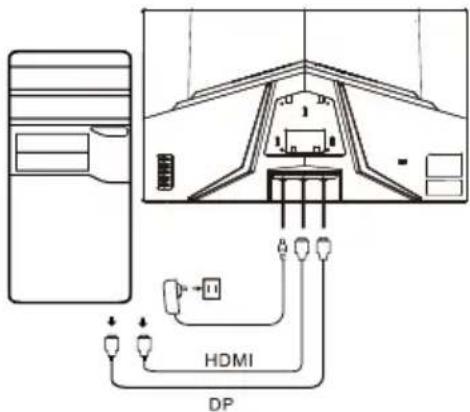

Anschließen des Monitors an Ihren Computer

1. Schalten Sie Ihren Computer aus und ziehen Sie den Netzstecker aus der Netzsteckdose.
2. Anschließen des Digitalkabels (nur Modelle mit Dual-Eingang)

a. Vergewissern Sie sich, dass sowohl der Monitor als auch der Computer ausgeschaltet ist.
b. Verbinden Sie das eine Ende des HDMI-/DisplayPort-Kabels mit dem Anschluss auf der Rückseite des Monitors und das andere Ende mit dem HDMI-/DisplayPort-Ausgang Ihres Computers.

Hinweis: Die maximale Bildwiederholrate für HDMI-Kabel beträgt 240 Hz. Die maximale Bildwiederholrate für DisplayPort-Kabel beträgt 240 Hz.

1. Anschließen des Audiokabels (nur Modelle mit Audioeingang) (optional)
2. Schließen Sie den Monitornetzadapter an der Stromversorgungsbuchse auf der Rückseite des Monitors an.
3. Schließen Sie das Computernetzkabel und das Netzkabel des Monitornetzadapters an nahegelegenen Netzsteckdosen an.

HDMI DP

HDMI 1
HDMI 2
DP
0

Externe Bedienelemente

1 2 3 4 5

Nummer Bild Beschreibung

1 Wechsel zum Modusumschaltmenü.

2 Wechseln zur Helligkeitseinstellung.

3 Wechseln zum Menü für die Eingangssignalquelle.

4 Wechseln zum Einstellungsmenü.

5 Ein/Aus-taste.

Bestimmungen und Vorschriften

FCC-Vorschriften

Dieses Gerät wurde gemäß Teil 15 der FCC-Bestimmungen getestet und als konform mit den Grenzwerten eines Geräts der Klasse B befunden. Diese Grenzwerte dienen der Sicherstellung eines angemessenen Schutzes gegen schwerwiegende Störungen, wenn das Produkt in Wohnumgebungen installiert ist. Die Energie der Funkfrequenzen, die das Gerät erzeugt, verwendet und abstrahlt, kann bei unsachgemäßer Installation und Nichtbefolgung dieser Anleitung zu Störungen des Funkverkehrs führen.

Das bedeutet jedoch nicht, dass bei einer bestimmten Installation keine Störung auftreten kann. Wenn das Produkt Störungen des Radio- oder Fernsehempfangs verursacht (was leicht durch Aus- und Einschalten des Produkts herausgefunden werden kann), dann wird dem/der Benutzer/-in empfohlen, die Störung durch eine oder mehrere der nachstehenden Maßnahmen zu beseitigen:

• Neuausrichtung und Standortänderung der Empfängerantenne.
• Vergrößerung des Abstands zwischen Produkt und Empfänger.
  • Stromanschluss des Produkts an einer Netzsteckdose, die vom Stromkreis der Netzsteckdose des Empfängers verschieden ist.
• Rücksprache mit Ihrem/-r Fachhändler/-in oder einem/einer erfahrenen Radio- und Fernsehtechniker/-in.

Hinweis

Heben Sie den Monitor zur Vermeidung möglicher Beschädigungen nicht an seinem Standfuß an.

Hinweis: Abgeschirmte Kabel

Alle Verbindungen zu anderen Datenverarbeitungsgeräten müssen über abgeschirmte Kabel hergestellt werden, um den EMV-Bestimmungen zu entsprechen.

Hinweis: Peripheriegeräte

An dieses Gerät dürfen nur zugelassene Peripheriegeräte (Eingabe-/Ausgabegeräte, Endgeräte, Drucker usw.) angeschlossen werden, bei denen die Einhaltung der Grenzwerte der Klasse B zertifiziert ist. Die Benutzung von nicht zertifizierten Peripheriegeräten kann Störungen des Radio- und Fernsehempfangs verursachen.

Hinweis

Jegliche Änderung oder Modifikation, die nicht ausdrücklich durch den Hersteller genehmigt worden ist, kann zum Erlöschen der Produktbetriebserlaubnis für den/die Benutzer/-in führen.

Betriebsbedingungen

Dieses Gerät erfüllt Teil 15 der FCC-Bestimmungen. Der Betrieb ist Gegenstand der beiden nachstehenden Bedingungen: (1) Dieses Gerät darf keine funktechnischen Störungen verursachen und (2), dieses Gerät muss unanfällig gegenüber beliebigen empfangenen Störungen sein, einschließlich solcher, die einen unerwünschten Betrieb verursachen können.

Hinweis: Benutzer in Kanada

Dieses digitale Klasse-B-Gerät entspricht den Vorschriften der kanadischen Richtlinie ICES-003.

Anmerkungen zu „Richtlinien zum Recycling und zur Entsorgung von elektrischen und elektronischen Altgeräten“

Wenn Sie dieses Produkt nicht länger benötigen oder seine Lebensdauer abgelaufen ist, dann befolgen Sie die Richtlinien zum Recycling und zur Entsorgung elektrischer und elektronischer Altgeräten und entsorgen es über einen Hersteller vor Ort, der staatlich anerkannte Recyclingqualifikationen besitzt.

Entsorgung von elektrischen und elektronischen Altgeräten für EU-Haushalte

Dieses Symbol auf dem Produkt oder seiner Verpackung zeigt an, dass dieses Produkt nicht zusammen mit dem gewöhnlichen Haushaltsmüll entsorgt werden darf. Wenn Sie elektrische und elektronische Altgeräte entsorgen, dann liegt es in Ihrer Verantwortung, diese zu einer Sammelstelle zu bringen, die elektrische und elektronische Altgeräte recycelt. Das separate Sammeln und Recyclen elektrischer und elektronischer Altgeräte zum Zeitpunkt der Entsorgung hilft, natürliche Ressourcen zu schonen und sicherzustellen, dass sie auf eine Art und Weise recycelt werden, die die Umwelt und die menschliche Gesundheit schützt. Wenden Sie sich bitte für weitere Informationen zum Recycling dieses Produkts an das für Sie zuständige Stadtamt, das örtliche Entsorgungsunternehmen oder das Geschäft, in dem Sie das Produkt erworben haben.

CE-Konformitätserklärung

Hiermit erklärt Acer Inc., dass dieser LCD-Monitor mit den grundlegenden Anforderungen und anderen relevanten Bestimmungen der EMV-Richtlinie 2014/30/EU, der Niederspannungsrichtlinie 2014/35/EU und der RoHS-Richtlinie 2011/65/EU sowie der Richtlinie 2009/125/EG zur Schaffung eines Rahmens für die Festlegung von Anforderungen an die umweltgerechte Gestaltung energieverbrauchsrelevanter Produkte übereinstimmt.

Der Acer-Monitor ist für die Anzeige von Videos und der visuellen Darstellung von Informationen vorgesehen, die er von elektrischen Geräten empfängt.

TECHNISCHE DATEN

LCD-Anzeige	Ansteuersystem TFT-Farb-LCD
	Bildschirmdiagonale 31,5" Breitbild (80 cm)
	Pixelabstand 0,364 mm (horz.) × 0,364 mm (vert.)
	Helligkeit 300 cd/m	2(typ.)
	Kontrast 4000:1 (typ.)
	Blickwinkel 178° (horiz.), 178° (vert.) (CR = 10)
	Reaktionszeit 1 ms (VRB)
	Bildschirmtyp k. A.
	Horiz. Frequenz 270 kHz
	Vert. Frequenz 48 – 240 Hz
Darstellbare Farben 16,7 Mio. Farben
Pixeltakt		HDMI: 340 MHzDisplayPort: 360 MHz
Maximale Auflösung		HDMI: 1920 × 1080 bei 240 HzDisplayPort: 1920 × 1080 bei 240 Hz
Plug & Play VESA DDCCI/DDC2B
Energieeffizienzklasse A
* Jährlicher Energieverbrauch		50 (kWh) (für Modelle mit HDMI-Eingang)
Leistungsaufnahme (bei 200 Nits)	Im Modus Eingeschaltet 34 W (typ.)
	Im Schlaf-Modus	0,5 W (typ.)
	Im ausgeschalteten Zustand (Standby)	0,4 W (typ.)
Eingänge		DP2 × HDMI
Videoeingangssignal		DPHDMI (nur für Modelle mit HDMI-Eingang) (optional)
Maximale Bildschirmgröße		Horizontal: 709 mmVertikal: 405,65 mm
Stromquelle		EINGANG: 100 – 240 V ~ 50/60 Hz
Umgebungsbedingungen		Betriebstemperatur: 0 °C bis 40 °CLagertemperatur: -20 °C bis 60 °CBetriebsluftfeuchtigkeit: 20 % bis 90 %
Abmessungen		709,4 (B) × 673,5 (H) × 269 (T) mm
Nettogewicht		6,6 kg (netto)
Mechanische Spezifikationen		Neigbar: -5° bis +35°Schwenkbar: +/- 180°Höhenverstellbar: 150 mmDrehbar: NeinAbnehmbarer Standfuß: Ja
Externe Bedienelemente	Schalter/Tasten	Ein/Aus-Taste Schnellwahltaste 3Schnellwahltaste 1 Schnellwahltaste 4Schnellwahltaste 2
	Funktionen	Helligkeit Zielpunkt ModusKontrast Sprache SeriennummerBlaulicht OSD-Dauer Alle Einst.Schwarzverst. Transparenz rücksetzenACM OSD-SperreSuperscharf EingangGamma Auto-QuelleFarbtemp. DP-FormatModi BildformatesRGB-Modus SchnelltastenzuweisungGrauskala-Modus DDC/CI6-Achs.-Farbton HDMI-Schwarzp.6-Achs.-Sättig, Schnellstartmod.Lautstärke Spielmodus: ActionStumm Spielmodus: RennenOver Drive Spielmodus: SportAdaptive Bildwiederholrate HauptquelleVRBAkt.-Freq.-Nr. AuflösungH/V Frequenz
Die genaue technische Ausstattung ist je nach Modell und/oder Region unterschiedlich.

Anleitungen und weitere Dokumente für Ihr Acer-Produkt finden Sie auf der offiziellen Acer-Support-Webseite.
* Der jährliche Energieverbrauch basiert auf einer Berechnung unter Verwendung des typischen Energieverbrauchs für 4 Stunden täglich und 365 Tage im Jahr.

Nummer Bild Beskrivning

Nummer Bilde Beskrivelse

1 Gå inn i switching-menyen.

2 Gå inn i innstillingen for lysstyrken.

3 Gå inn i kildemodusen.

4 Gå til hovedmenyen.

5 Slå av/på

Konformitätserklärung

Wir,

Acer Incorporated

(„x“=0 bis 9, a bis z, A bis Z oder Leerzeichen)

Wir, Acer Incorporated, erklären hiermit in alleiniger Verantwortung, dass das oben beschriebene Produkt mit den relevanten Angleichungsrechtsvorschriften der Union entsprechend der nachstehenden Richtlinie übereinstimmt und folgende harmonisierte Standards und/oder anderen relevanten Standards angewandt wurden:

EMV-Richtlinie: 2014/30/EU

EN55032:2015 Class B

EN 55035:2017

EN61000-3-2:2019 Class D

EN61000-3-3:2013

LVD-Richtlinie: 2014/35/EU

EN62368-1:2014+All

RoHS-Richtlinie: 2011/65/EU

EN 50581:2012

☒ Ökodesign-Richtlinie (ErP): 2009/125/EG

☒ Verordnung (EG) Nr. 1275/2008; EN 50564:2011

Jahr, in dem mit der Anbringung der CE-Kennzeichnung begonnen wird: 2020.
