KULLANIM KILAVUZU XZ320QX ACER

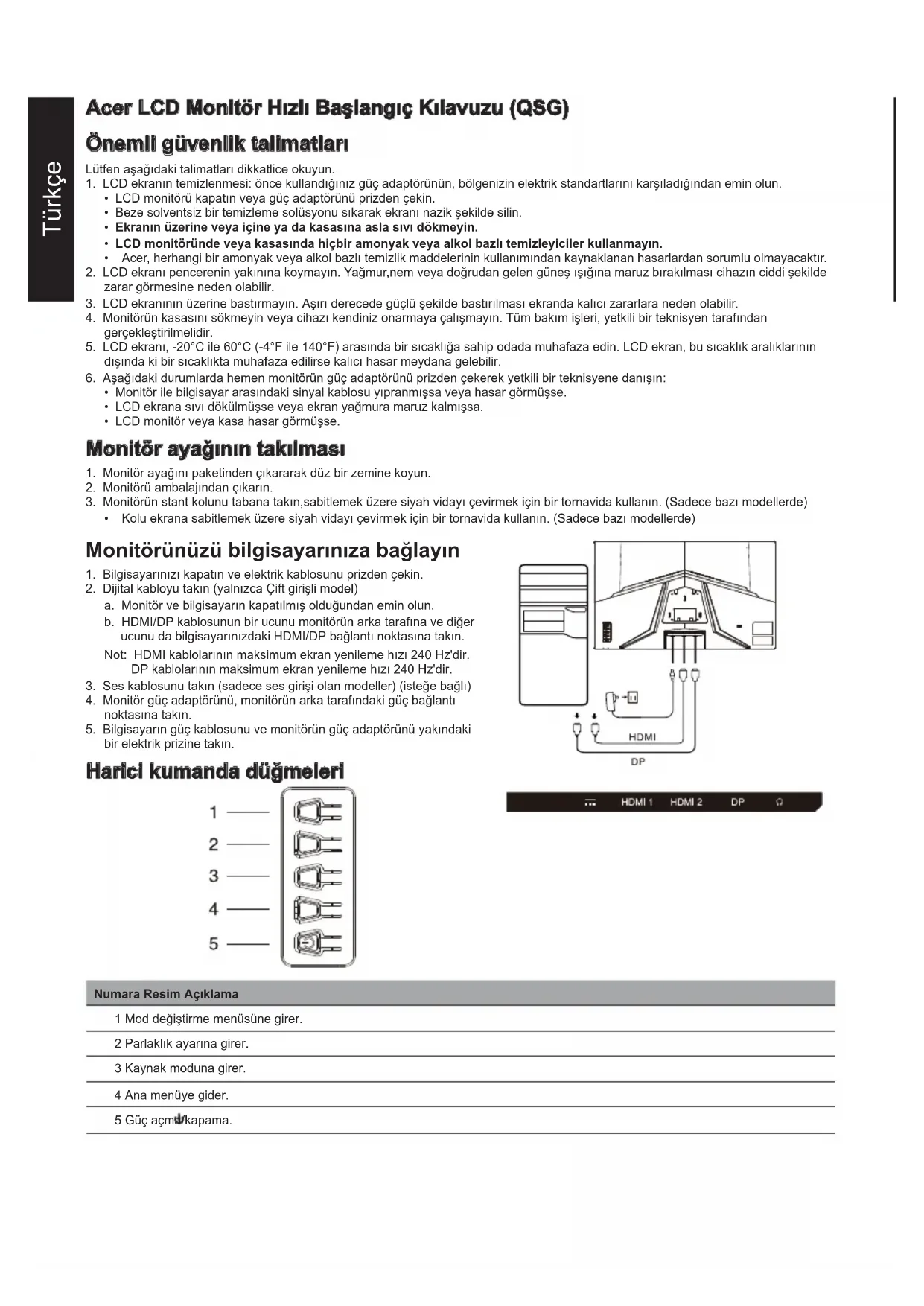

Acer LCD Monitor Hızlı Başlangıç Kılavuzu (QSG)
Önemli güvenlik talimatları
Lütfen aşağıdaki talimatları dikkatlice okuyun.
- LCD ekranın temizlenmesi: önce kullandığınız güç adaptörünün, bölgenizin elektrik standartlarını karşıladığından emin olun.
- LCD monitorü kapatın veya güç adaptörünü prizden çekin.
- Beze solventsiz bir temizleme solüsyonu sıkarak ekranı nazik şekilde silin.
- Ekranın üzerine veya içine ya da kasasına asla sıvı dökmeyin.
- LCD monitoründe veya kasasında hiçbir amonyak veya alkalı bazlı temizleyiciler kullanmayın.
-
Acer, herhangi bir amonyak veya alkol bazlı temizlik maddelerinin kullanımından kaynaklanan hasarlardan sorumlu olmayacaktır.
-
LCD ekranı pencerenin yakınına koymayın. Yağmur, nem veya doğrudan gelen güneş ışığına maruz bırakılması cihazın ciddi şekilde zarar görmesine neden olabilir.
-
LCD ekranının üzerine bastırmayın. Aşırı derecede güçlü şekilde bastırılması ekranda kalıcı zararlara neden olabilir.
-
Monitörün kasasını sökmeyin veya cihazı kendiniz onarmaya çalışmayın. Tüm bakım işleri, yetkili bir teknisyen tarafından gerçekleştirilmelidir.
-
LCD ekranı, -20°C ile 60°C (-4°F ile 140°F) arasında bir sıcaklığa sahip odada muhafaza edin. LCD ekran, bu sıcaklık aralıklarının dışında ki bir sıcaklıkta muhafaza edilirse kalıcı hasar meydana gelebilir.
-
Aşağıdaki durumlarda hemen monitorün güç adaptörünü prizden çekerek yetkili bir teknisyene danışın:
- Monitör ile bilgisayar arasındaki sinyal kablosu yıpranmışsa veya hasar görmüşse.
- LCD ekrana sıvı dökülmüşse veya ekran yağmura maruz kalmışsa.
- LCD monitor veya kasa hasar görmüşse.
Monitör ayağının takılması
- Monitör ayağını paketinden çıkararak düz bir zemine koyun.
- Monitörü ambalajından çıkarın.
- Monitörün stant kolunu tabana takın, sabitlemek üzere siyah vidayı çevirmek için bir tornavida kullanın. (Sadece bazı modellerde)
- Kolu ekrana sabitlemek üzere siyah vidayı çevirmek için bir tornavida kullanın. (Sadece bazı modellerde)

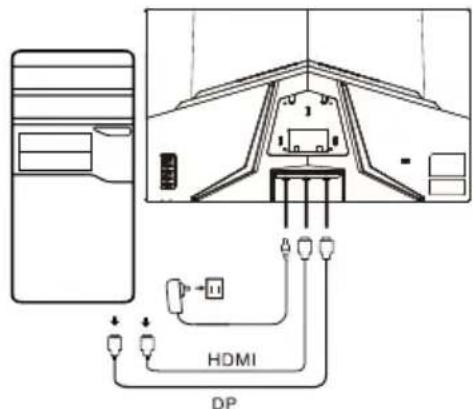

Monitörünüzü bilgisayarınıza bağlayın
- Bilgisayarınızı kapatın ve elektrik kablosunu prizden çekin.
- Dijital kabloyu takın (yalnızca Çift girişli model)
a. Monitör ve bilgisayarın kapatılmış olduğundan emin olun.
b. HDMI/DP kablosunun bir ucunu monitörün arka tarafına ve diğer ucunu da bilgisayarınızdaki HDMI/DP bağlantı noktasına takın.
Not: HDMI kablolarının maksimum ekran yenileme hızı 240 Hz'dir. DP kablolarının maksimum ekran yenileme hızı 240 Hz'dir. - Ses kablosunu takın (sadece ses girişi olan modeller) (isteğe bağlı)
- Monitör güç adaptörünü, monitörün arka tarafından güç bağlantı noktasına takın.
- Bilgisayarın güç kablosunu ve monitorün güç adaptörünü yakındaki bir elektrik prizine takın.
Harici kumanda düğmeleri
Numara Resim Açıklama
| 1 Mod değiştirme menüsüne girer. |
| 2 Parlaklık ayarına girer. |
| 3 Kaynak moduna girer. |
| 4 Ana menüye gider. |
| 5 Güç açmışkapama. |
Düzenleyici ve güvenlik bildirimleri
FCC bildirimi
Bu cihaz FCC kurallarının 15. Bölümü uyarınca, B Sınıfı sayısal cihaz sınırlarına göre test edilmiş olup bu sınırlara uyduğu görülmüştür. Bu sınırlar, cihaz bir yerleşim bölgesine kurulduğunda zararlı parazitlere karşı uygun koruma sağlamak üzere tasarlanmıştır. Bu cihaz, radyo frekansı enerjisi üretmekte, kullanmakta ve yaya bilmekte olup talimatlara göre kurulmadığı ve kullanılmadığı takdirde telsiz iletişimde parazite neden olabilir.
Ancak bu husus, belirli bir montajda parazit meydana gelmeyeceği anlamına gelmez. Cihaz, radyo ve televizyon yayınında parazite neden oluyorsa (anahtarlama tertibatı ile belirlenebilir) kullanıcıının paraziti yok etmek için aşağıdaki bir veya birkaç önlemi almalıdır:
- Alicı antenin yönünü veya konumunu yeniden ayarlayın.
- Cihaz ile alıcı arasındaki mesafeyi arttırın.
- Cihazın elektik kablosunu, alıcının takılı olduğu elektrik prizinden farklı bir prize takın.
- Yardım için satıcınıza veya deneyimli bir radyo/TV teknisyenine danışın.
Not
Monitörünüzün zarar görmesini önlemek için standından tutarak kaldırmayın.
Not: blendajlı kablo
Başka bilgisayarlara olan tüm bağlantılar, EMC yönetmeliğine uyum için blendajlı kablolarla yapılmalıdır.
Not: çevre birimleri
Sadece Sınıf B limitlerini karşılayan onaylı çevre birimleri (giriş/çıkış cihazları, terminaller, yazıcılar vb.) cihaza bağlanmalıdır. Onaylı olmayan çevre birimlerinin kullanılması telsiz ve televizyon yayınlarında parazite neden olabilir.
Not
Üretici tarafından açık bir şekilde onaylanmamış değişiklik veya modifikasyonlar kullanıcıının bu ürünü çalıştırma yetkisini geçersiz kılabilir.
Çalışma Koşulları
Bu aygıt FCC Kuralları Bölüm 15'e uygundur. Kullanım, aşağıdaki iki şarta bağlıdır: (1) bu cihaz, zararlı parazite neden olmamalıdır ve (2) istenmeyen işlemlerin neden oldukları dahil alınan tüm paraziti kabul edebilir.
Not: Kanadalı kullanıcılar
Bu Sınıf B dijital cihaz, Kanada ICES-003 özellikleriyle uyumludur.
"Atık Elektrikli ve Elektronik Ürünlerin Geri Dönüşümü ve Bertarafının Yönetimine İlişkin Düzenlemeler" hakkında açıklayıcı not
Gezegenimize daha iyi bakmak ve korumak için, kullanıcı artık bu ürüne ihtiyaç duymadığında veya ürün kullanım ömrünü tamamladığında lütfen elektrikli ve elektronik ürün atıklarının geri dönüşümü ile ilgili ulusal yasalara ve düzenlemelere uyun ve ulusal olarak tanınan geri dönüşüm niteliklerine sahip yerel üreticiler aracılığıyla geri dönüştürün.
AB ev kullanıcıları için atık cihazların elden çıkarılması
Ürünün veya paketinin üzerinde bulunan bu sembol, ürünün diğer evsel atıklarla birlikte atılmaması gerektiğini göstermektedir. Kullanılmış cihazları atarken, kullanılmış elektrikli ve elektronik cihazları geri dönüştüren bir toplama noktasına getirmek sizin sorumluluğunuzdur. Kullanılmış cihazların atılma sırasında ayrı olarak toplanması ve geri dönüştürülmesi doğal kaynakların korunmasına yardımcı olur, insan sağlığını ve çevreyi koruyacak şekilde geri dönüştürülmelerini sağlar. Kullanılmış cihazlar için geri dönüştürme noktaları ile ilgili daha fazla bilgi için lütfen bölgesel şehir ofisinize, evsel atıkların elden çıkarılmasıyla ilgili servise veya ürünü satın aldığınız satıcınıza danışın.
CE uygunluk beyanı
Acer Inc., bu LCD monitörün 2014/30/EU EMC Direktifi, 2014/35/EU Düşük Voltaj Direktifi ve 2011/65/EU RoHS Direktifi ile enerjiyle ilgili ürün için çevreci tasarım gerekliliklerinin belirlenmesi için bir çerçeve oluşturulması konusundaki 2009/125/EC Direktifinin temel gerekliliklerine ve diğer ilgili hükümlerine uygun olduğunu beyan eder.
Acer monitor, elektronik cihazlardan elde edilen bilgilerin video ve görsel olarak görüntülenmesi için tasarlanmıştır.
ÖZELLİKLER
| LCD Paneli | Sürücü sistemi TFT Renkli LCD | ||
| Boyut 31,5" G (80 cm) | |||
| Piksel Aralığı 0,364 mm (Y) × 0,364 mm (D) | |||
| Parlaklık 300 cd/m | ^2 (Genellikle) | ||
| Kontrast 4000:1 (Genellikle) | |||
| Görüş Açısı 178° (Y) 178° (D) (CR=10) | |||
| Tepki Süresi 1 ms (VRB) | |||
| Panel Tipi VA | |||
| Y-Frekans 270 KHz | |||
| D-Frekans 48 - 240 Hz | |||
| Ekran Renkleri 16,7 M Renk | |||
| Noktalı Saat | HDMI: 340 MHzDP: 360 MHz | ||
| Maksimum Çözünürlük | HDMI: 1920×1080 @ 240HzDP: 1920×1080 @ 240Hz | ||
| Tak ve Çalıştır VESA DDCCI/DDC2B | |||
| Enerji Verimlilik Sınıfı A | |||
| * Yıllık Enerji Tüketimi | 50 (kWh) (HDMI-Girişli Model için) | ||
| Güç Tüketimi (at 200 nitte) | Açık Mod 34 W (Genellikle) | ||
| Uyku Modu | 0,5 W (Genellikle) | ||
| Kapalı Modu (Bekleme) | 0,4 W (Genellikle) | ||
| Giriş Konektörü | DPHDMI×2 | ||
| Giriş Video Sinyali | DPHDMI (Sadece HDMI Girişli Model) (Opsiyonel) | ||
| Maksimum Ekran Boyutu | Yatay: 709 mmDikey: 405,65 mm | ||
| Güç Kaynağı | GİRİŞ: 100-240 V~ 50/60 Hz | ||
| Çevresel Konular | Çalışma Sıcaklığı: 0° ila 40°CDepolama Sıcaklığı: -20° ila 60°CÇalışma Nemi: %20 ila %90 | ||
| Boyutlar | 709,4 (G) × 673,5 (Y) × 269 (D) mm | ||
| Ağırlık (Net Ağırlık) | 6,6 kg (net) | ||
| Mekanik Özellikler | Eğim: -5° ila +35°Dönme: +/- 180°Yükseklik ayarı: 150 mmEksen: HayırÇıkarılabilir ayak standı: Evet | ||
| Harici Denetimler | Anahtarlar/Düğmeler | Güç düğmesiKisayol tuşu 3Kisayol tuşu 1Kisayol tuşu 4Kisayol tuşu 2 | |
| İşlevler | ParlaklıkNişan noktasıModKontrastDilSeri NumarasıMavi IşıkOSD zaman aşımıTüm Ayarları SıfırlaSiyah GüçlendirŞeffaflıkACMSüper KeskinlikGirişGamaOtomatik KaynakRenk SıcaklığıDP FormatıModlarGeniş ModsRGB ModuKisayol AtamaGri Tonlama ModuDDC/CI6 eks. TonHDMI Siyah düzey6 eks. Doygun.Hızlı Başlat ModuSes SeviyesiOyun Modu: AksiyonSessizOyun Modu: YarışAşırı HızOyun Modu: SporUyarlanır SenkronizasyonAna KaynakVRBCözünürlükYenileme hızıH/V Frekansı | ||
| Teknik özellikler, modele ve/veya bölgeye göre değişiklik gösterir. | |||
Resmi Acer destek sitesinde, Acer ürününüze yönelik kılavuzları ve diğer belgeleri bulun.
* Yıllık enerji tüketimi günde 4 saat, yılda 365 gün olan tipik güç tüketimi baz alınarak hesaplanır.
