MANUALE UTENTE XZ320QX ACER

Istruzioni importanti per la sicurezza

Leggere attentamente le istruzioni che seguono.

1. Pulizia dello schermo del display LCD: innanzitutto, assicurarsi che l'adattatore di alimentazione stia usando standard elettrici corrispondenti per la propria regione.

2. Spegnere il monitor LCD e scollegare l'adattatore di alimentazione.

3. Spruzzare una soluzione pulente senza solventi sul proprio straccio e pulire delicatamente lo schermo.
4. Non versare mai alcun liquido direttamente su o dentro lo schermo o suo alloggiamento.
   • Non usare alcun detergente a basa di ammoniaca o alcol sul schermo del monitor LCD o alloggiamento.

5. Acer non sarà responsabile per danni derivanti dall'uso di detergenti a base di ammoniaca o alcol.

6. Non porre il display LCD accanto alla finestra. L'esposizione a pioggia, umidità o raggi solari diretti può causare seri danni al dispositivo.

7. Non premere sullo schermo LCD. Una pressione troppo forte può causare danni permanenti al display.

8. Non rimuovere l'alloggiamento o tentare di riparare il dispositivo da soli. Tutte le attività di manutenzione devono essere eseguite da un tecnico autorizzato.
9. Conservare il display LCD in un ambiente con temperatura tra -20°C-60°C (-4°F-140°F). Danni permanente possono essere provocati se il display LCD è conservato fuori da questo intervallo.
10. Scollegare immediatamente l'adattatore del monitor e contattare un tecnico autorizzato se:

- Il cavo del segnale tra il monitor e il computer è usurato o danneggiato.

- Liquido versato sul display LCD o il display è esposto alla pioggia.

• Il monitor LCD o il suo alloggiamento è danneggiato.

Fissaggio della base del monitor

1. Rimuovere la base del monitor dalla confezione e porla su una superficie di lavoro regolare.
2. Rimuovere il monitor dalla confezione.
3. Fissare il braccio di supporto del monitor alla base, usare un cacciavite per ruotare la vite nera per assicurare il braccio al display. (Solo modelli selezionati)
4. Usare un cacciavite per ruotare la vite nera per assicurare il braccio al display. (Solo modelli selezionati)

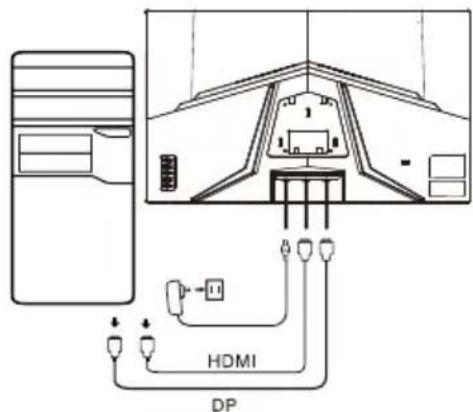

Collegare il monitor al proprio computer

1. Spegnere il proprio computer e scollegare il cavo di alimentazione.
2. Collegare il cavo digitale (solo modello a doppio ingresso)
   a. Assicurarsi che il monitor e il computer siano spenti.
   b. Collegare una estremità del cavo HDMI/DP al retro del monitor e l'altra estremità alla porta HDMI/DP sul proprio computer.

Nota: La frequenza di aggiornamento massima del display per i cavi HDMI è 240 Hz. La frequenza di aggiornamento massima del display per i cavi DP è 240 Hz.

1. Collegare il cavo audio (solo modelli ingresso audio) (opzionale)
2. Collegare l'adattatore del monitor alla porta di alimentazione sul retro del monitor.
3. Collegare il cavo di alimentazione del computer e l'adattatore del monitor alla presa di corrente più vicina.

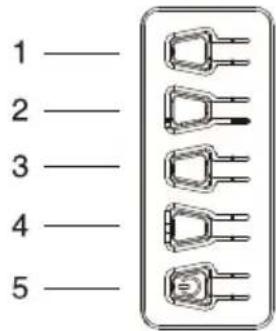

Controllo esterno

1 2 3 4 5

HDMI DP

Numero Immagine Descrizione

1 Accedere al menu di commutazione del menu.

2 Accedere alla regolazione della luminosità.

3 Accedere alla modalità sorgente.

4 Andare al menu principale.

5 Accensione spegnimento

Dichiarazioni normative e di sicurezza.

Dichiarazione FCC

Questo dispositivo è stato testato e considerato conforme ai limiti per dispositivi digitali di Classe B, secondo la Parte 15 dei Regolamenti FCC. Questi limiti sono ritenuti fornire una protezione ragionevole contro l'interferenza nociva quando il dispositivo è installato in un'area residenziale. Questo dispositivo genera, usa e può irradiare energia di radiofrequenza, e se non installato e usato in conformità con queste istruzioni, può causare interferenza alle comunicazioni radio.

Tuttavia, non c'è alcuna garanzia che l'interferenza non si verifichi in un impianto specifico. Se il dispositivo causa interferenza alla ricezione radio o televisiva (che può essere determinata da un commutatore), si raccomanda che l'utente prenda una o più delle seguenti misure per eliminare l'interferenza:

• Regolare nuovamente la direzione o posizione dell'antenna del ricevitore.
• Aumentare la distanza tra il dispositivo e il ricevitore.
• Collegare l'alimentazione del dispositivo a una presa elettrica diversa dal circuito a cui è collegato il ricevitore.
• Contattare il proprio rivenditore o tecnico radio/TV esperto per assistenza.

Nota

Per prevenire danni al monitor, non sollevare il monitor usando il supporto.

Nota: cavo schermato

Tutte le connessioni ad altri dispositivi di computo devono essere effettuate attraverso cavi schermati per conformità alle normative EMC.

Nota: periferiche

Solo periferiche certificate (dispositivi ingresso/uscita, terminali, stampanti ecc.) che soddisfano i limiti di Classe B devono essere collegate al dispositivo. L'uso di periferiche non certificate può causare interferenza alla ricezione radio e televisiva.

Nota

Qualsiasi variazione o modifica non espressamente approvata dal costruttore potrebbe invalidare l'autorità dell'utente a utilizzare questo dispositivo.

Condizioni di funzionamento

Questo paragrafo è conforme alla Parte 15 delle norme FCC. Il funzionamento è soggetto alle seguenti due condizioni: (1) questo dispositivo può non causare interferenza nociva e (2) questo dispositivo deve essere in grado di accettare qualsiasi interferenza ricevuta, incluso interferenza che può causare funzionamento indesiderato.

Nota: Utenti canadesi

Questo dispositivo digitale di Classe B è conforme alle specifiche ICES-003 canadesi.

Nota esplicativa su "Regolamenti sulla gestione di smaltimento e riciclaggio di prodotti elettronici ed elettrici di scarto"

Per una migliore cura e protezione del nostro pianeta, quando l'utente non ha più bisogno di questo prodotto o la fine della vita del prodotto, conformarsi alle leggi e regolamenti nazionali sullo smaltimento di rifiuti elettrici ed elettronici, e riciclare attraverso i produttori locali con qualifiche di riciclo riconosciute a livello nazionale.

Abbandono di dispositivo usato per utenti domestici UE

Questo simbolo sul prodotto o sulla sua confezione indica che il prodotto non deve essere smaltito con altri rifiuti domestici. Quando si smaltiscono dispositivi usati, è propria responsabilità portarli a un punto di raccolta che ricicla dispositivi elettrici ed elettronici usati. La raccolta differenziata e il riciclo di dispositivi usati al momento dello smaltimento aiuta a conservare le risorse naturali e assicurare che siano riciclati in un modo che protegge la salute umana e l'ambiente. Per maggiori informazioni in merito ai punti di riciclo per dispositivi usati, contattare il proprio ufficio cittadino locale, servizio di smaltimento di rifiuti domestici o il negozio dove si è acquistato il prodotto.

Dichiarazione di Conformità CE

Con la presente, Acer Inc. dichiara che questo monitor LCD è conforme ai requisiti essenziali e alle altre disposizioni pertinenti della Direttiva EMC 2014/30/UE, Direttiva Bassa Tensione 2014/35/UE e Direttiva RoHS 2011/65/UE e Direttiva 2009/125/CE per quanto riguarda l'istituzione di un quadro per la definizione dei requisiti di progettazione ecocompatibile per i prodotti connessi all'energia.

Il monitor Acer è destinato alla visualizzazione video e visiva di informazioni ottenute da dispositivi elettronici.

SPECIFICHE TECNICHE

Pannello LCD	Sistema Display LCD TFT	a colori
	Dimensioni 31,5° L (80 cm)
	Passo pixel 0,364 mm (O) × 0,364 mm (V)
	Luminosità 300 cd/m	^2 (Tipico)
	Contrasto 4000:1 (Tipico)
	Angolo di visione 178° (O)	178° (V) (CR=10)
	Tempo di risposta 1 ms (VRB)
	Tipo di pannello VA
	Frequenza orizzontale 270 KHz
	Frequenza verticale 48 - 240 Hz
Colori dello schermo 16,7 M di colori
Frequenza punti		HDMI: 340 MHzDP: 360 MHz
Risoluzione massima		HDMI: 1920×1080 @ 240 HzDP: 1920×1080 @ 240 Hz
Plug & Play VESA DDCCI/DDC2B
Classe di efficienza energetica A
* Consumo energetico annuale		50 (kWh) (per modello ingresso HDMI)
Assorbimento di potenza(a 200 nit)	Acceso 34 W (Tipico)
	Modalità di sospensione	0,5 W (Tipico)
	Modalità Off (Standby)	0,4 W (Tipico)
Connettore ingresso		DPHDMI × 2
Segnale d'ingresso video		DPHDMI (solo modello ingresso HDMI) (Opzionale)
Dimensioni massime dello schermo		Orizzontale: 709 mmVerticale: 405,65 mm
Alimentazione		INGRESSO: 100-240 V~ 50/60 Hz
Considerazioni ambientali		Temperatura operativa: da 0° a 40°CTemperatura di conservazione: da -20° a 60°CUmidità operativa: da 20% a 90%
Dimensioni		709,4 (L) × 673,5 (A) × 269 (P) mm
Peso (netto)		6,6 kg (netto)
Specifiche tecniche meccanismo		Inclinazione: da -5° a +35°Rotazione: +/- 180°Regolazione dell'altezza: 150 mmMovimento rotatorio: NoBase staccabile: Si
Controlli esterni	Interruttore/Pulsanti	Pulsante di accensione Tasto di scelta rapida 3Tasto di scelta rapida 1 Tasto di scelta rapida 4Tasto di scelta rapida 2
	Funzioni	Luminosità Punto di mira ModalitàContrasto Lingua Numero di serieLuce blu Intervallo OSD Ripristina tuttoPotenz. nero TrasparenzaACM Blocco OSDNitidezza alta InputGamma Sorgente autoTemp. Colore Formato DPSmodalità Schermo interoModalità sRGB Assegnazione tastiScala di grigi DDC/ICTonal. 6 assi Liv nero HDMISatur. 6 assi Mod Avvio rapidoVolume Modalità gioco: AzioneMute Modalità gioco: GaraOver Drive Modalità gioco: SportSincronizzazione adattiva Sorgente princ.VRB RisoluzioneNum freq aggiorn Frequenza O/V
Le specifiche variano a seconda della regione e/o del modello.

I manuali e altri documenti per il prodotto Acer si trovano sul sito web di supporto Acer ufficiale.
* Il consumo energetico annuale viene calcolato utilizzando il consumo energetico tipico di 4 ore al giorni, 365 giorni all'anno.
