XZ320QX - Monitor ACER - Bezplatný návod na obsluhu

Typ produktu	Herný monitor
Veľkosť obrazovky	31,5 palca (80 cm)
Typ panelu	VA
Natívne rozlíšenie	Full HD (1920 x 1080)
Obnovovacia frekvencia	240 Hz
Odozva	1 ms (VRB)
Jas	300 cd/m²
Kontrast	4000:1 (typický)
Pozorovací uhol	178° horizontálne / 178° vertikálne
Konektory	2 x HDMI, 1 x DisplayPort
Napájanie	100-240 V ~ 50/60 Hz
Spotreba elektrickej energie (typická)	34 W (zapnutý), 0,5 W (pohotovostný režim)
Trieda energetickej účinnosti	A
Hmotnosť netto	6,6 kg
Rozmery (Š x H x V)	709,4 x 673,5 x 269 mm
Nastavenie výšky	150 mm
Náklon	-5° až +35°
Rotácia	+/- 180°
Montáž na stenu (VESA)	Áno
Herné funkcie	Adaptive Sync, VRB, režimy Akcia/Preteky/Šport
Odporúčané čistenie	Mäkká suchá handrička; vyhýbajte sa amoniaku a alkoholu
Bezpečnostné pokyny	Neotvárať, vyhýbať sa vlhkosti a priamemu slnečnému žiareniu

Často kladené otázky - XZ320QX ACER

Ako pripojiť monitor k počítaču?

Použite kábel HDMI alebo DisplayPort (DP). Jeden koniec zapojte do monitora, druhý do grafickej karty. Uistite sa, že je počítač vypnutý pred pripojením.

Aká je maximálna obnovovacia frekvencia?

Monitor podporuje 240 Hz cez HDMI alebo DisplayPort. Uistite sa, že váš kábel a grafická karta sú kompatibilné.

Ako vyčistiť obrazovku?

Vypnite monitor a odpojte napájanie. Použite mäkkú suchú handričku. Nikdy nepoužívajte čistiace prostriedky na báze amoniaku alebo alkoholu a nestriekajte tekutinu priamo na obrazovku.

Môžem monitor upevniť na stenu?

Áno, monitor je kompatibilný s upevnením VESA. Použite vhodný držiak na stenu a postupujte podľa dodaných pokynov na montáž.

Ako nastaviť výšku obrazovky?

Monitor má nastavenie výšky 150 mm. Zdvihnite alebo spustite obrazovku pevným držaním základne.

Čo robí funkcia Adaptive Sync?

Adaptive Sync synchronizuje obnovovaciu frekvenciu monitora s grafickou kartou, čím znižuje trhanie obrazu a trhanie. Aktivujte ju v menu OSD.

Ako zmeniť vstupný zdroj?

Stlačte tlačidlo Source (skratka 3) na zadnej strane monitora. Vyberte požadovaný vstup spomedzi HDMI1, HDMI2 alebo DP.

Čo znamená VRB?

VRB (Visual Response Boost) zlepšuje odozvu pixelov na zníženie rozmazania pohybu. Ideálne pre rýchle hry. Aktivujte ho cez menu OSD.

Aká je spotreba elektrickej energie v pohotovostnom režime?

Spotreba v pohotovostnom režime je približne 0,5 W. Vo vypnutom režime (pohotovosť) je 0,4 W. Odpojte adaptér na zníženie na nulu.

Čo robiť, ak obrazovka zostane čierna?

Skontrolujte, či je napájací kábel zapojený a monitor zapnutý. Uistite sa, že video kábel je správne pripojený k počítaču. Vyskúšajte iný vstupný zdroj. Ak problém pretrváva, kontaktujte autorizovaného technika.

NÁVOD NA OBSLUHU XZ320QX ACER

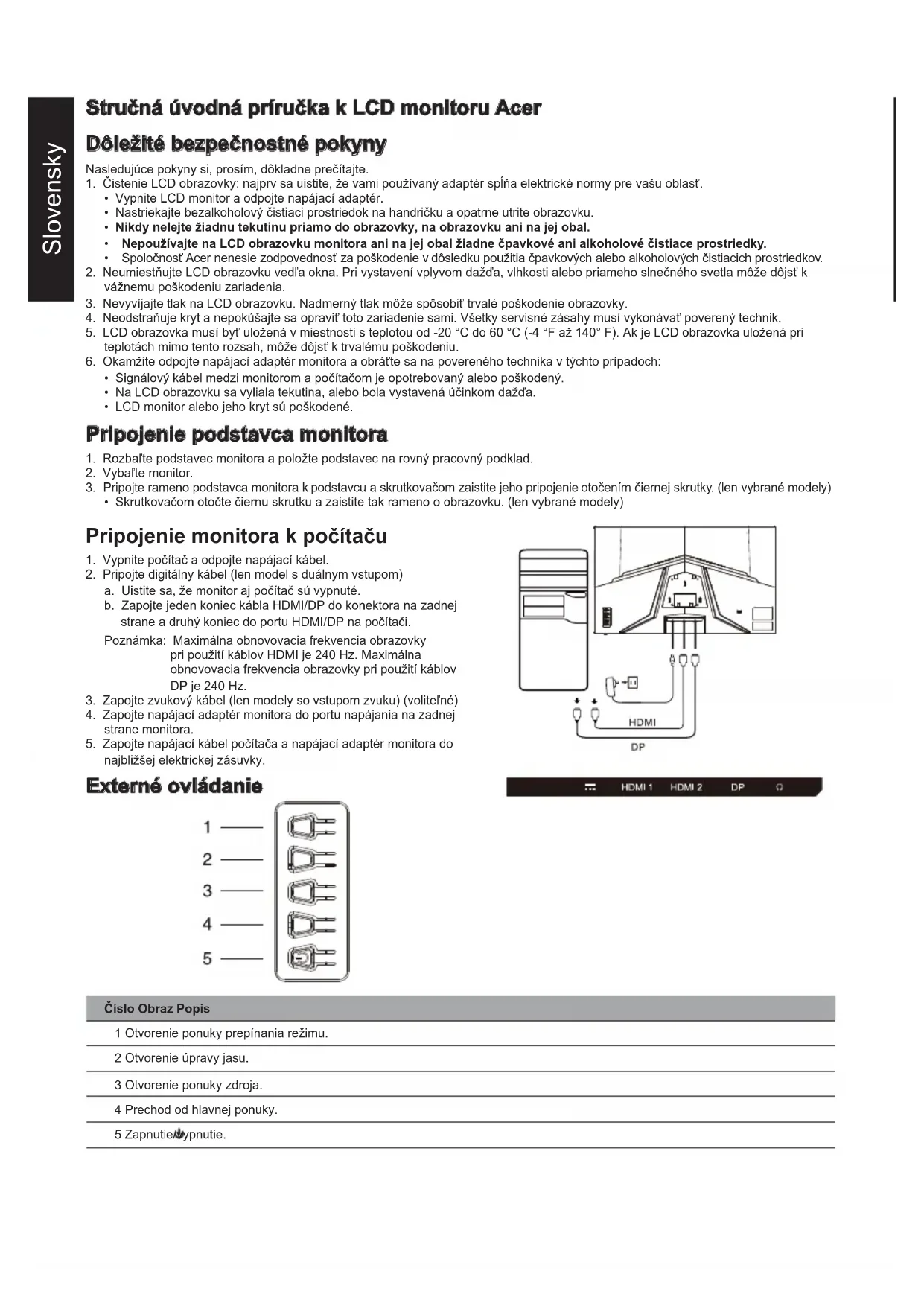

Stručná úvodná príručka k LCD monitoru Acer

Nasledujúce pokyny si, prosím, dôkladne prečítajte.

• Vypnite LCD monitor a odpojte napájací adaptér. - Nastriekajte bezalkoholový čistiaci prostriedok na handričku a opatrne utrite obrazovku. - Nikdy nelejte žiadnu tekutinu priamo do obrazovky, na obrazovku ani na jej obal. - Nepoužívajte na LCD obrazovku monitora ani na jej obal žiadne čpavkové ani alkoholové čistiace prostriedky. - Spoločnosť Acer nenesie zodpovednosť za poškodenie v dôsledku použitia čpavkových alebo alkoholových čistiacich prostriedkov.

1. Neumiestňujte LCD obrazovku vedľa okna. Pri vystavení vplyvom dažďa, vlhkosti alebo priameho slnečného svetla môže dôjsť k vážnemu poškodeniu zariadenia.
2. Nevyvíjajte tlak na LCD obrazovku. Nadmerný tlak môže spôsobiť trvalé poškodenie obrazovky.
3. Neodstraňujte kryt a nepokúšajte sa opraviť toto zariadenie sami. Všetky servisné zásahy musí vykonávať poverený technik.
4. LCD obrazovka musí byť uložená v miestnosti s teplotou od -20 °C do 60 °C (-4 °F až 140 °F). Ak je LCD obrazovka uložená pri teplotách mimo tento rozsah, môže dôjsť k trvalému poškodeniu.
5. Okamžite odpojte napájací adaptér monitora a obráťte sa na povereného technika v týchto prípadoch:
6. Signálový kábel medzi monitorom a počítačom je opotrebovaný alebo poškodený.
7. Na LCD obrazovku sa vyliala tekutina, alebo bola vystavená účinkom dažďa.
8. LCD monitor alebo jeho kryt sú poškodené.

1. Rozbaľte podstavec monitora a položte ho na rovný pracovný povrch.
2. Vybaľte monitor.
3. Pripojte rameno podstavca k podstavcu a pomocou skrutkovača zaistite spojenie otočením čiernej skrutky. (len vybrané modely)

Pomocou skrutkovača otočte čiernu skrutku a zaistite tak rameno k obrazovke. (len vybrané modely)

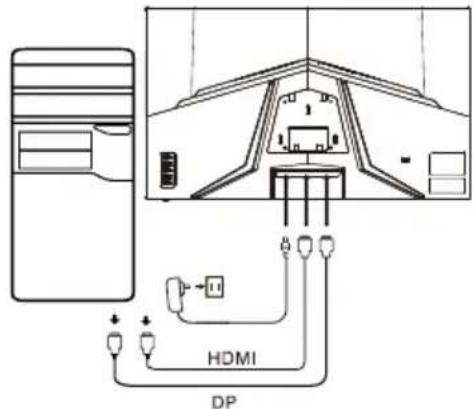

Pripojenie monitora k počítaču

a. Uistite sa, že monitor aj počítač sú vypnuté. b. Zapojte jeden koniec kábla HDMI/DP do konektora na zadnej strane monitora a druhý koniec do portu HDMI/DP na počítači.

Poznámka: Maximálna obnovovacia frekvencia obrazovky pri použití káblov HDMI je 240 Hz. Maximálna obnovovacia frekvencia obrazovky pri použití káblov DP je 240 Hz.

1. Zapojte zvukový kábel (len modely so vstupom zvuku) (voliteľné).
2. Zapojte napájací adaptér monitora do napájacieho portu na zadnej strane monitora.
3. Zapojte napájací kábel počítača a napájací adaptér monitora do najbližšej elektrickej zásuvky.

Externé ovládanie

Číslo Obraz Popis

1 Otvorenie ponuky prepínania režimu.

2 Otvorenie úpravy jasu.

3 Otvorenie ponuky zdroja.

4 Prechod od hlavnej ponuky.

5 Zapnutie Wypnutie.

Vyhlásenie k predpisom FCC

Toto zariadenie bolo testované a je v súlade s obmedzeniami pre digitálne zariadenie triedy B podľa časti 15 pravidiel FCC. Tieto limity sú navrhnuté tak, aby poskytovali primeranú ochranu pred škodlivým rušením, keď je zariadenie nainštalované v obytnej oblasti. Toto zariadenie vytvára, používa a môže vyžarovať energiu na rádiových frekvenciách, ktoré pri nevhodnej inštalácii a používaní, ktoré nie je v súlade s pokynmi, môže spôsobovať rušenie rádiovej komunikácie.

Nezaručujeme však, že v konkrétnej inštalácii nebude dochádzať k rušeniu. Ak zariadenie spôsobuje rušenie rozhlasového alebo televízneho príjmu (čo možno určiť vypnutím a zapnutím zariadenia), odporúča sa používateľovi vykonať jedno alebo viac opatrení na odstránenie rušenia:

• Upravte smer alebo polohu prijímacej antény.
• Zväčšite vzdialenosť medzi zariadením a prijímačom.
• Zapojte zariadenie do inej zásuvky elektrickej siete, než je tá, do ktorej je zapojený prijímač.
• Obráťte sa so žiadosťou o pomoc na predajcu alebo skúseného rádiového/televízneho technika.

Poznámka

Všetky prepojenia s inými počítačovými zariadeniami musia byť vykonané pomocou tienených káblov v súlade so smernicami EMC.

Poznámka: periférne zariadenia

K tomuto zariadeniu môžu byť pripojené len certifikované periférne zariadenia (vstupné/výstupné zariadenia, terminály, tlačiarne atď.), ktoré spĺňajú limity triedy B. Pri používaní periférnych zariadení bez certifikátu môže dôjsť k rušeniu rozhlasového a televízneho príjmu.

Poznámka

Akékoľvek zmeny alebo úpravy, ktoré výrobca výslovne nepovolil, môžu spôsobiť neplatnosť povolenia na prevádzkovanie tohto zariadenia.

Prevádzkové podmienky

Toto zariadenie je v súlade s Časťou 15 pravidiel FCC. Používanie zariadenia je možné po splnení nasledujúcich dvoch podmienok: (1) Toto zariadenie nesmie vysielať neželané rušenie a (2) musí byť schopné prijímať akékoľvek prijímané rušenie vrátane rušení spôsobených neželanou prevádzkou.

Toto digitálne zariadenie triedy B spĺňa kanadské smernice ICES-003.

Vysvetlenie k časti „Predpisy týkajúce sa manipulácie s elektrickými a elektronickými výrobkami určenými na recykláciu a likvidáciu“.

V rámci lepšej starostlivosti o ochranu našej planéty je potrebné, aby používateľ v prípade, že už nepotrebuje tento výrobok, prípadne ak výrobku skončí životnosť, zlikvidoval toto zariadenie v súlade so zákonmi danej krajiny a predpismi týkajúcimi sa recyklácie elektronického a elektrického odpadu a recykloval zariadenie prostredníctvom miestnych výrobcov s kvalifikáciou na recykláciu platnou v danej krajine.

Likvidácia odpadového zariadenia pre domácich používateľov v EÚ

Tento symbol na výrobku alebo na jeho obale znamená, že tento výrobok nesmie byť pri likvidácii začlenený do bežného domového odpadu. Pri likvidácii použitých zariadení je používateľ povinný zaniesť ich na zberné miesto, ktoré recykluje použité elektrické a elektronické zariadenia. Osobitný zber a recyklácia použitých zariadení pri jeho likvidácii pomáha šetriť prírodné zdroje a zaistí, že zariadenie bude recyklované spôsobom, ktorý chráni ľudské zdravie a životné prostredie. Ďalšie informácie o zberných miestach na použité zariadenia vám poskytne miestny úrad, služba poverená likvidáciou komunálneho odpadu alebo obchod, v ktorom ste výrobok zakúpili.

Vyhlásenie o súlade

Spoločnosť Acer Inc. vyhlasuje, že tento LCD monitor je v súlade s povinnými požiadavkami a ostatnými príslušnými ustanoveniami Smernice EMC 2014/30/EÚ, Smernice o zariadeniach s nízkym napätím 2014/35/EÚ, Smernice RoHS 2011/65/EÚ a Smernice 2009/125/ES s ohľadom na vytvorenie rámca na stanovenie požiadaviek na ekologickú konštrukciu výrobku napájaného energiou.

Monitor Acer je určený na video a vizuálne zobrazovanie informácií získaných z elektronických zariadení.

TECHNICKÉ ÚDAJE

LCD panel	Systém mechaniky TFT farebný LCD
	Veľkost' 31,5 palca širokouhlý (80 cm)
	Rozstup bodov 0,364mm (horizont.) × 0,364 mm (vertikálne)
	Jas 300 cd/m	2(typicky)
	Kontrast 4000:1 (typicky)
	Uhol zobrazenia 178° (horizont.), 178° (vertikálne) (CR=10)
	Doba odozvy 1 ms (VRB)
	Typ panela VA
	Horizontálny kmitočet 270 KHz
	Vertikálny kmitočet 48 - 240 Hz
Počet farieb obrazovky 16,7 M farieb
Frekvencia kmitania bodu		HDMI: 340 MHzDP: 360 MHz
Maximálne rozlíšenie		HDMI: 1920×1080, 240HzDP: 1920×1080, 240Hz
Zapoj a hraj VESA DDCCI/DDC2B
Trieda energetickej účinnosti A
* Ročná spotreba energie		50 (kWh) (pre model so vstupom HDMI)
Prikon (pri 200 nitoch)	Zapnuté 34 W (typicky)
	Režim spánku 0,5 W (typicky)
	Vypnuté (pohotovostný režim)	0,4 W (typicky)
Konektor pre vstup		DP2× HDMI
Vstupný video signál		DPHDMI (iba model so vstupom HDMI) (voliteľné)
Maximálny rozmer obrazovky		Horizontálny: 709 mmVertikálny: 405,65 mm
Zdroj napájania		VSTUP: 100-240 V ~ 50/60 Hz
Prevádzkové prostredie		Prevádzková teplota: 0° až 40 °CSkladovacia teplota: -20° až 60 °CPrevádzková vlhkost': 20 % až 90 %
Rozmery		709,4 (Š) × 673,5 (V) × 269 (H) mm
Hmotnosť (čistá hmotnosť)		6,6 kg (netto)
Mechanické parametre		Naklonenie: -5° až +35°Natočenie: +/- 180°Nastavenie výšky: 150 mmPreklopenie: NieOdpojiteľný stojan s pätkou: Áno
Externé ovládače	Prepínače/Tlačidlá	Hlavný vypínač Klávesová skratka 3Klávesová skratka 1 Klávesová skratka 4Klávesová skratka 2
	Funkcie	Jas Mieridlo RežimKontrast Jazyk Číslo sérieModré svetlo Časový limit ponuky na ObnovenieZosilnenie čiernej obrazovke všetkých nastaveníACM PriehľadnosťSuper ostrost Zámok ponuky na obrazovkeGama VstupTeplota farby Automatický zdrojRežim Formát DPRežim sRGB Širokouhlý režimRežim odtieňov sivej Priradenie klávesovej skratky6-osová odtieň DDC/CI6-osová sýtosť Úroveň čiernej na HDMIHlasitost’ Režim rýchleho spusteniaStlimit’ Herný režim: AkčnéPretaktovanie Herný režim: PretekyAdaptívna synchronizácia Herný režim: NasýtenieVRBHodnota obnovovacej Hlavný zdrojfrekvencie RozlíšenieFrekvencia H/V
Parametre sa líšia v závislosti od modelu a/alebo oblasti.
