| Type de produit | Moniteur gaming |
| Taille de l'écran | 31,5 pouces (80 cm) |
| Type de dalle | VA |
| Résolution native | Full HD (1920 x 1080) |
| Taux de rafraîchissement | 240 Hz |
| Temps de réponse | 1 ms (VRB) |
| Luminosité | 300 cd/m² |
| Contraste | 4000:1 (typique) |
| Angle de vision | 178° horizontal / 178° vertical |
| Connecteurs | 2 x HDMI, 1 x DisplayPort |
| Alimentation | 100-240 V ~ 50/60 Hz |
| Consommation électrique (typique) | 34 W (allumé), 0,5 W (veille) |
| Classe d'efficacité énergétique | A |
| Poids net | 6,6 kg |
| Dimensions (L x P x H) | 709,4 x 673,5 x 269 mm |
| Réglage de la hauteur | 150 mm |
| Inclinaison | -5° à +35° |
| Rotation | +/- 180° |
| Fixation murale (VESA) | Oui |
| Fonctions de jeu | Adaptive Sync, VRB, modes Action/Course/Sports |
| Nettoyage recommandé | Chiffon doux et sec ; éviter ammoniaque et alcool |
| Consignes de sécurité | Ne pas ouvrir, éviter l'humidité et la lumière directe |
FOIRE AUX QUESTIONS - XZ320QX ACER
Questions des utilisateurs sur XZ320QX ACER
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Moniteur au format PDF gratuitement ! Retrouvez votre notice XZ320QX - ACER et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil XZ320QX de la marque ACER.
MODE D'EMPLOI XZ320QX ACER
Remarque a l'intention des utilisateurs canadiens
Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada
Remarque à l'intention des utilisateurs canadiens
Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada
Remarque à l'intention des utilisateurs canadiens
Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada
Remarque à l'intention des utilisateurs canadiens
Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada

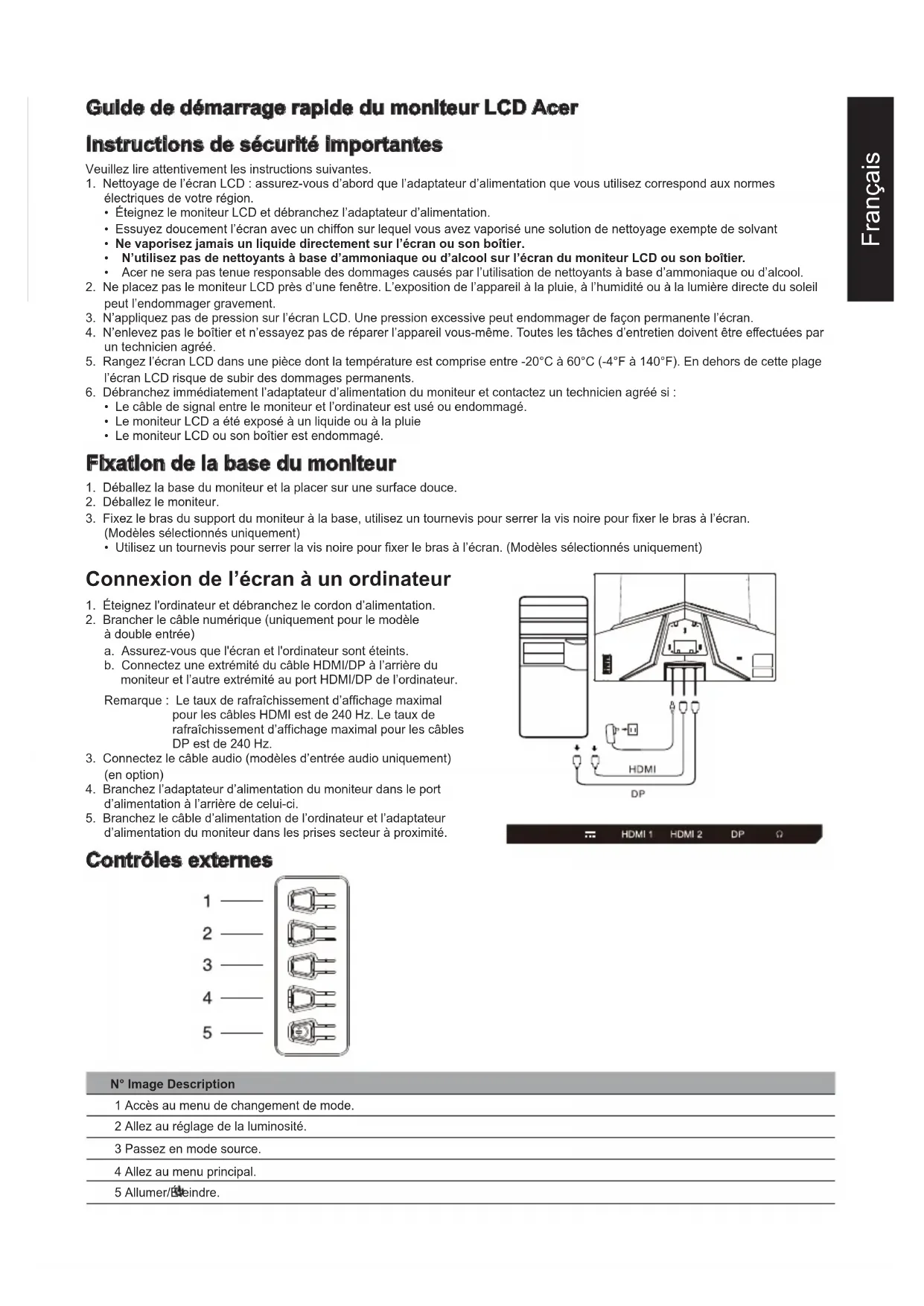

Guide de démarrage rapide du moniteur LCD Acer
Instructions de sécurité importantes
Veuillez lire attentivement les instructions suivantes.
-
Nettoyage de l'écran LCD : assurez-vous d'abord que l'adaptateur d'alimentation que vous utilisez correspond aux normes électriques de votre région.
-
Éteignez le moniteur LCD et débranchez l'adaptateur d'alimentation.
- Essuyez doucement l'écran avec un chiffon sur lequel vous avez vaporisé une solution de nettoyage exempte de solvant
- Ne vaporisez jamais un liquide directement sur l'écran ou son boîtier.
• N'utilisez pas de nettoyants à base d'ammoniaque ou d'alcool sur l'écran du moniteur LCD ou son boîtier. -
Acer ne sera pas tenue responsable des dommages causés par l'utilisation de nettoyants à base d'ammoniaque ou d'alcool.
-
Ne placez pas le moniteur LCD près d'une fenêtre. L'exposition de l'appareil à la pluie, à l'humidité ou à la lumière directe du soleil peut l'endommager gravement.
-
N'appliquez pas de pression sur l'écran LCD. Une pression excessive peut endommager de façon permanente l'écran.
- N'enlevez pas le boîtier et n'essayez pas de réparer l'appareil vous-même. Toutes les tâches d'entretien doivent être effectuées par un technicien agréé.
- Rangez l'écran LCD dans une pièce dont la température est comprise entre -20°C à 60°C (-4°F à 140°F). En dehors de cette plage l'écran LCD risque de subir des dommages permanents.
- Débranchez immédiatement l'adaptateur d'alimentation du moniteur et contactez un technicien agréé si :
- Le câble de signal entre le moniteur et l'ordinateur est usé ou endommagé.
- Le moniteur LCD a été exposé à un liquide ou à la pluie
- Le moniteur LCD ou son boîtier est endommagé.
Fixation de la base du moniteur
- Déballez la base du moniteur et la placer sur une surface douce.
- Déballez le moniteur.
- Fixez le bras du support du moniteur à la base, utilisez un tournevis pour serrer la vis noire pour fixer le bras à l'écran. (Modèles sélectionnés uniquement)
- Utilisez un tournevis pour serrer la vis noire pour fixer le bras à l'écran. (Modèles sélectionnés uniquement)

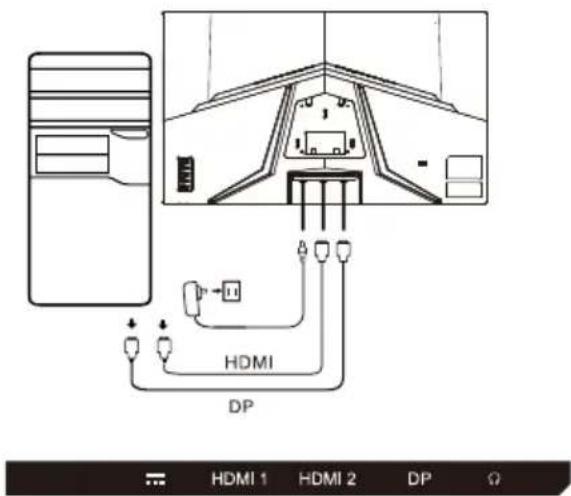

Connexion de l'écran à un ordinateur
- Éteignez l'ordinateur et débranchez le cordon d'alimentation.
- Brancher le câble numérique (uniquement pour le modèle à double entrée)
a. Assurez-vous que l'écran et l'ordinateur sont éteints.
b. Connectez une extrémité du câble HDMI/DP à l'arrière du moniteur et l'autre extrémité au port HDMI/DP de l'ordinateur.
Remarque : Le taux de rafraîchissement d'affichage maximal pour les câbles HDMI est de 240 Hz. Le taux de rafraîchissement d'affichage maximal pour les câbles DP est de 240 Hz.
- Connectez le câble audio (modèles d'entrée audio uniquement) (en option)
- Branchez l'adaptateur d'alimentation du moniteur dans le port d'alimentation à l'arrière de celui-ci.
- Branchez le câble d'alimentation de l'ordinateur et l'adaptateur d'alimentation du moniteur dans les prises secteur à proximité.

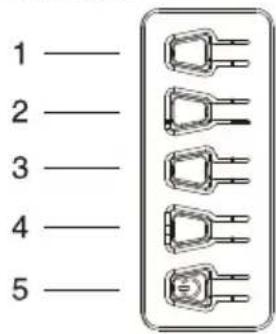

Contrôles externes
N° Image Description
| 1 Accès au menu de changement de mode. |
| 2 Allez au réglage de la luminosité. |
| 3 Passez en mode source. |
| 4 Allez au menu principal. |
| 5 Allumer/Éleindre. |
Déclarations réglementaires et de sécurité
Déclaration de la FCC
Cet équipement a été contrôlé et déclaré conforme aux limites fixées pour un appareil numérique de classe B, en vertu de la section 15 du règlement de la FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences nuisibles dans les installations résidentielles. Cet équipement génère, utilise et peut émettre de l'énergie radiofréquence et, s'il n'est pas installé et utilisé conformément aux instructions fournies, peut produire des interférences nuisibles aux communications radio
Cependant, rien ne garantit qu'aucune interférence ne se produise dans une installation particulière. Si cet équipement provoque des interférences indésirables avec les réceptions radio et TV (ce que vous pouvez déterminer en allumant et en éteignant l'appareil), nous vous conseillons vivement d'y remédier en prenant l'une des mesures suivantes :
- Ajustez la direction ou la position de l'antenne
- Augmenter la distance entre l'appareil et le récepteur.
- Connecter l'appareil sur un circuit différent de celui sur lequel le récepteur est branché.
- Consulter le revendeur ou un technicien expérimenté en radio/télévision pour obtenir de l'aide.
Remarque
Afin d'éviter d'endommager le moniteur, ne le soulevez pas par sa base.
Remarque : câble blindé
Toutes les connexions avec d'autres appareils informatiques doivent être effectuées à l'aide de câbles blindés pour rester conformes aux directives CEM
Remarque : périphériques
Seuls les périphériques (appareils d'entrée/sortie, ports, imprimantes, etc.) conformes aux limites de la classe B peuvent être connectés à cet équipement. L'utilisation de périphériques non certifiés peut provoquer des interférences avec la réception radio et télévision.
Remarque
Les changements/modifications non expressément approuvés par le fabricant peuvent annuler l'autorisation de l'utilisateur à utiliser ce produit
Conditions d'utilisation
Cet appareil est conforme à la section 15 de la réglementation FCC. Son utilisation est soumise aux conditions suivantes : (1) L'appareil ne doit pas causer d'interférences nuisibles et (2) doit accepter toute interférence reçue, y compris celles pouvant causer un mauvais fonctionnement.
Remarque : Pour les utilisateurs canadiens
Cet appareil numérique de la classe B est conforme à la norme NMB-003 (Norme sur le matériel brouilleur) du Canada.
Remarque à l'intention des utilisateurs canadiens
Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada
Note explicative sur le «Règlement sur la gestion des déchets des produits électriques et électroniques, recyclage et mise au rebut»
Pour mieux prendre soin de notre planète et la protéger, lorsque ces produits ne sont plus utilisables ou qu'ils arrivent à leurs fins de vie, veuillez-vous conformer aux lois et réglementations nationales sur le recyclage des déchets de produits électriques et électroniques, en les recyclant par de fabricants locaux qualifiés.
Mise au rebut des déchets d'équipements pour les usagers domestiques de l'UE
La présence de ce symbole sur le produit ou son emballage indique que ce produit ne doit pas être jeté avec les ordures ménagères. Lors de l'élimination des appareils usagés, vous êtes tenu de les remettre à un point de collecte agréé pour le recyclage des équipements électriques et électroniques usagés. La collecte et le recyclage séparés de vos équipements usagés permettent de préserver les ressources naturelles et de garantir que ces équipements seront recyclés dans le respect de la santé humaine et de l'environnement Pour plus d'informations sur le recyclage des appareils usagés, veuillez contacter votre bureau municipal local, votre service de collecte des ordures ménagères ou le magasin où vous avez acheté le produit.
Déclaration de conformité CE
Par la présente, Acer Inc., déclare que ce moniteur LCD est conforme aux exigences principales et aux autres dispositions applicables de la Directive 2014/30/UE CEM, de la Directive 2014/35/UE sur les basses tensions, de la Directive 2011/65/UE RoHS et de la Directive 2009/125/CE relative à l'établissement d'un cadre de travail sur les exigences de conception écologique pour les produits liés à l'énergie.
Le moniteur Acer est conçu pour la vidéo et l'affichage visuel des informations obtenues à partir de dispositifs électroniques.
CARACTÉRISTIQUES
| Écran LCD | Système de fonctionnement | Couleur TFT LCD | |
| Taille 31,5" L (80 cm) | |||
| Pas des pixels 0,364 mm (H) × 0,364 mm (V) | |||
| Luminosité 300 cd/m | ^2 (Typique) | ||
| Contraste 4000:1 (Typique) | |||
| Angle de vue 178° (H) 178° (V) (CR=10) | |||
| Temps de réponse 1 ms (VRB) | |||
| Type de panneau VA | |||
| Fréquence horizontale 270 KHz | |||
| Fréquence verticale 48 - 240 Hz | |||
| Couleurs d'affichage 16,7 millions de couleurs | |||
| Horloge à pixel | HDMI : 340 MHzDP : 360 MHz | ||
| Résolution maximale | HDMI : 1920×1080 @ 240 HzDP : 1920×1080 @ 240 Hz | ||
| Plug-and-Play VESA DDCCI/DDC2B | |||
| Classe d'efficacité énergétique A | |||
| * Consommation d'énergie annuelle | 50 (kWh) (pour les modèles avec entrée HDMI) | ||
| Consommation électrique(à 200 nits) | Mode allumé 34 W (Typique) | ||
| Mode veille | 0,5 W (Typique) | ||
| Mode éteint (Veille) | 0,4 W (Typique) | ||
| Connecteurs d'entrée | DPHDMI × 2 | ||
| Signal d'entrée vidéo | DPHDMI (uniquement les modèles avec entrée HDMI) (en option) | ||
| Taille maximale de l'écran | Horizontal : 709 mmVertical : 405,65 mm | ||
| Source d'alimentation | ENTRÉE : 100-240 V ~ 50/60 Hz | ||
| Informations sur l'environnement | Température de fonctionnement : 0 à 40 °CTempérature de stockage : -20 à 60 °CHumidité de fonctionnement : 20 à 90% | ||
| Dimensions | 709,4 (L) × 673,5 (P) × 269 (H) mm | ||
| Poids (net) | 6,6 kg (net) | ||
| Spécifications relatives au mécanisme | Inclinaison : -5° à +35°Rotation : +/- 180°Réglage de la hauteur : 150 mmPivotement : NonPied amovible : Oui | ||
| Contrôles externes | Boutons de commutation | Bouton d'alimentation Raccourci 3Raccourci 1 Raccourci 4Raccourci 2 | |
| Fonctions | Luminosité Point de visée ModeContraste Langue Numéro de sérieLumière bleue Délai de l'OSD Réinitial ts réglagesBoost du noir TransparenceACM Verrouillage OSDSuper netteté EntréeGamma Source autoTemp. Couleur Format DPModes Mode Largemode sRVB Affectation raccourcisMode niv gris DDC/CLTeinte 6 axe Niveau noir HDMISaturation 6 axes Md démarr rapideVolume Mode de jeu : ActionMuet Mode de jeu : CourseTaux de réaction Mode de jeu : SportsAdaptive Sync Srce principaleVRB RésolutionN tx rafraîcht Fréquence H/V | ||
| Les spécifications varient selon le modèle et/ou la région. | |||
Vous pouvez trouver des manuels et d'autres documents pour votre produit Acer sur le site officiel d'assistance Acer.
* La consommation d'énergie annuelle est calculée à partir d'une consommation d'énergie typique de 4 heures par jour, 365 jours par an.
Guida rapida Monitor LCD Acer
Remarque à l'intention des utilisateurs canadiens
Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada
Remarque à l'intention des utilisateurs canadiens
Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada
Remarque à l'intention des utilisateurs canadiens
Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada
Remarque à l'intention des utilisateurs canadiens
Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada
Remarque à l'intention des utilisateurs canadiens
Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada
Remarque à l'intention des utilisateurs canadiens
Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada
Remarque à l'intention des utilisateurs canadiens
Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada
Remarque à l'intention des utilisateurs canadiens
Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada
Remarque à l'intention des utilisateurs canadiens
Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada
Remarque à l'intention des utilisateurs canadiens
Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada
Remarque à l'intention des utilisateurs canadiens
Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada
Remarque à l'intention des utilisateurs canadiens
Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada
Remarque à l'intention des utilisateurs canadiens
Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada
Remarque à l'intention des utilisateurs canadiens
Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada
Remarque à l'intention des utilisateurs canadiens
Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada
Remarque à l'intention des utilisateurs canadiens
Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada
Remarque à l'intention des utilisateurs canadiens
Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada
Remarque à l'intention des utilisateurs canadiens
Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada
Remarque à l'intention des utilisateurs canadiens
Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada
Remarque à l'intention des utilisateurs canadiens
Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada
Remarque à l'intention des utilisateurs canadiens
Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada
Remarque à l'intention des utilisateurs canadiens
Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada
Remarque à l'intention des utilisateurs canadiens
Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada
Objašnjenje "Pravilnika o recikliranju i zbrinjavanju električnih i elektroničkih proizvoda"
U svrhu veće brige i zaštite našeg planeta, kada vam ovaj proizvod više nije potreban ili proizvodu istekne radni vijek, pridržavajte se državnih zakona i propisa u vezi recikliranja električnog i elektroničkog otpada. Reciklirajte ih putem lokalnih proizvođača koji imaju legalno odobrenje za recikliranje.
Remarque à l'intention des utilisateurs canadiens
Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada
Pojasnilo k "Predpisom o upravljanju recikliranja in odlaganja odpadnih električnih in elektronskih izdelkov"
Remarque à l'intention des utilisateurs canadiens
Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada
Remarque à l'intention des utilisateurs canadiens
Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada
Remarque à l'intention des utilisateurs canadiens
Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada
Remarque à l'intention des utilisateurs canadiens
Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada
Remarque à l'intention des utilisateurs canadiens
Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada
Déclaration de conformité
Nous,
Acer Incorporated
Nous, Acer Incorporated, déclarons sous notre seule responsabilité que le produit décrit ci-dessus est en conformité avec les législations d'harmonisation pertinentes de l'Union et la directive ci-dessous, les normes harmonisées suivantes et/ou autres normes pertinentes ont été appliquées :
☒ Directive CEM : 2014/30/UE
EN55032:2015 Class B
EN 55035:2017
EN61000-3-2:2019 Class D
EN61000-3-3:2013
☒ Directive LVD : 2014/35/UE
EN62368-1:2014+All
☒ Directive RoHS : 2011/65/UE
EN 50581:2012
☒ Directive ErP : 2009/125/CE
☒ Règlementation (CE) n° 1275/2008; EN 50564:2011
Année pour commencer l'apposition du marquage CE : 2020.
Jan.15,2020
